Снятие амортизаторной стойки и ее разборка передней подвески Lada Granta (ВАЗ 11183, 21116)

Снимаем и разбираем амортизаторную стойку, когда необходима замена верхней опоры, подшипника, пружины, телескопической стойки.
Телескопическая стойка – неразборная и ремонту не подлежит.
Работу выполняем на смотровой канаве или эстакаде, но можно обойтись и ровной площадкой.
Существуют два варианта демонтажа амортизаторной стойки. Первый позволяет избежать последующей регулировки углов установки управляемых колес, второй способ – с меньшим объемом работ, но после него необходима регулировка углов установки управляемых колес. Телескопическую стойку заменяем по второму варианту.
В первом варианте стойку снимаем в сборе с поворотным кулаком, не ослабляя затяжки гаек верхнего (регулировочного) и нижнего болтов крепления стойки к поворотному кулаку. При этом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см. ниже).
Отсоединяем шаровую опору от поворотного кулака (см. «Снятие шаровой опоры»).
Вынимаем наружный ШРУС из ступицы колеса (см. «Снятие приводов передних колес»), а также снимаем направляющую колодок с суппортом и цилиндром (см. «Замена диска тормозного механизма переднего колеса»).

Подвязываем скобу к кронштейну шланга тормозного механизма, следя за тем, чтобы шланг не был натянут.
Если стойку предполагается разбирать…

…накидным ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6».

Головкой или ключом «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову…

…и снимаем амортизаторную стойку вместе с кулаком.
Для снятия амортизаторной стойки вторым способом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки. Для этого отворачиваем гайку крепления шарового пальца наконечника рулевой тяги.

Устанавливаем регулируемый упор под палец, поджимаем его и, нанося удары молотком по поворотному рычагу, выпрессовываем палец из рычага.
Накидным ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6», а головкой «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову (см. выше).

Выводим муфту тормозного шланга из держателя амортизаторной стойки.

Зубилом или краской помечаем расположение регулировочного болта относительно стойки.
При этом способе после сборки отклонение угла развала колеса от первоначального значения будет незначительным.

Головкой «на 19» отворачиваем гайку верхнего болта крепления стойки к поворотному кулаку, удерживая болт от проворачивания ключом «на 17».

Вынимаем из поворотного кулака верхний болт и эксцентриковую шайбу.

Головкой «на 19» отворачиваем гайку нижнего болта крепления стойки к поворотному кулаку, удерживая болт от проворачивания ключом «на 17».

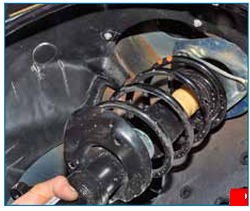

Снимаем амортизаторную стойку…

…и опорную пластину верхней опоры.

При последующей сборке опорная пластина должна быть строго ориентирована стрелкой к передней части автомобиля, также как и стрелка на верхней опоре стойки.

Расположение стрелок на опорной пластине и верхней опоре.

Зажимаем стойку в тиски и устанавливаем две стяжки пружин диаметрально противоположно друг другу, так чтобы они зацепляли четыре витка пружины.

При работе со сжатой пружиной следует соблюдать особую осторожность.
Равномерно вращая винты стяжек, сжимаем пружину.
После того, как пружина перестанет давить на опорные чашки…

…ключом «на 22» отворачиваем гайку штока, удерживая шток от проворачивания шестигранником «на 6».
Отвернув гайку…

…снимаем ограничитель хода отбоя верхней опоры.

Снимаем верхнюю опору.

Снимаем подшипник c металлической втулкой.

Разъединяем металлическую втулку 1 и подшипник 2.

Снимаем резиновую прокладку пружины.

Снимаем пружину со стяжками.

Снимаем ограничитель хода сжатия верхней опоры.

Снимаем буфер хода сжатия передней подвески с защитным чехлом.
Если необходимо, разъединяем буфер хода сжатия и защитный чехол. Конструкция амортизаторной стойки такова, что шток амортизатора под действием разрежения несколько «уходит» в цилиндр, что не позволяет собрать узел. Поэтому перед сборкой полностью вытягиваем шток амортизатора…

…и фиксируем его в этом положении червячным хомутом, предварительно обмотав шток под хомутом ветошью, чтобы не повредить поверхность штока.
Собираем и устанавливаем амортизаторную стойку в обратной последовательности. При этом отбортовку защитного чехла вставляем в кольцевую канавку буфера хода сжатия.

Пружину устанавливаем так, чтобы нижний виток пружины упирался в выступ нижней опоры стойки.

После затяжки гайки штока амортизатора снимаем стяжки пружины и червячный хомут (показан стрелкой) с ветошью.
Головку регулировочного болта верхнего крепления поворотного кулака к амортизаторной стойке устанавливаем в прежнее положение по ранее нанесенным меткам.
После установки амортизаторной стойки углы установки колес отрегулируйте на СТО.
