Передняя подвеска Lada Granta (ВАЗ 11183, 21116)

Передняя подвеска. Описание конструкции

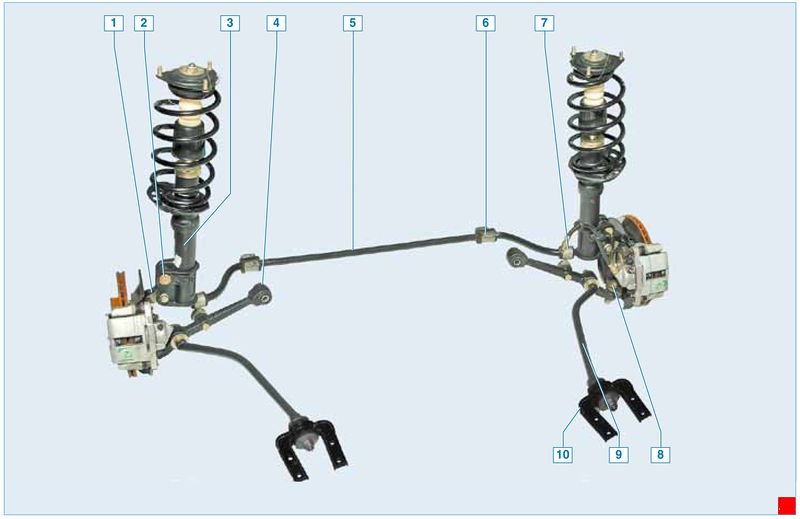

Передняя подвеска:
1 – поворотный кулак;
2 – эксцентриковый болт;
3 – амортизаторная стойка;
4 – рычаг;
5 – штанга стабилизатора;
6 – кронштейн крепления подушки штанги стабилизатора;
7 – стойка штанги стабилизатора;
8 – шаровая опора;
9 – растяжка;
10 – кронштейн

Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми бочкообразными пружинами, поперечными рычагами, двумя растяжками и стабилизатором поперечной устойчивости.

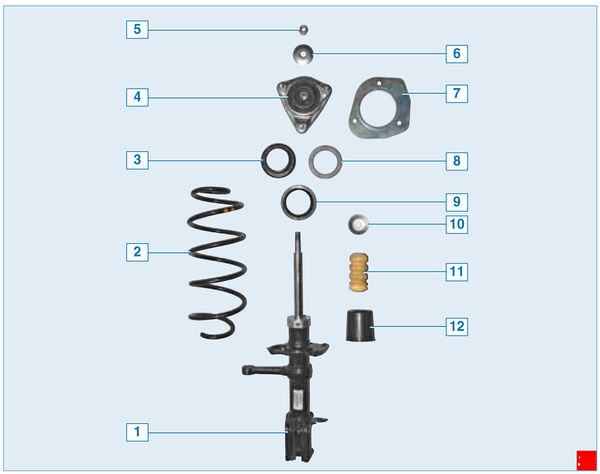

Детали амортизаторной стойки:
1 – телескопическая стойка;
2 – пружина;
3 – металлическая втулка;
4 – верхняя опора;
5 – гайка штока;
6 – ограничитель хода отбоя верхней опоры;
7 – опорная пластина верхней опоры;
8 – подшипник;
9 – прокладка пружины;
10 – ограничитель хода сжатия верхней опоры;
11 – буфер хода сжатия;
12 – защитный чехол

Основа подвески – телескопическая гидравлическая амортизаторная стойка, служащая направляющим и несущим устройством передней подвески. Амортизаторная стойка позволяет передним колесам перемещаться вверх–вниз при проезде неровностей и одновременно гасить колебания кузова.
К нижней части корпуса стойки приварен кронштейн для крепления стойки к поворотному кулаку, а к средней части – опорная чашка пружины. Нижняя часть стойки крепится двумя болтами с гайками к поворотному кулаку.
Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса.
На телескопической стойке установлены винтовая бочкообразная пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником. Крайние витки бочкообразной пружины имеют меньший диаметр, чем средние, что обеспечивает переменную жесткость. При сжатии пружины вначале сближаются менее жесткие витки (большего диаметра), а затем – более жесткие.
Под весом передней части автомобиля подшипник находится в сжатом положении, что позволяет устранять все зазоры и стуки. При повороте колес вращается корпус стойки вместе с пружиной, но при этом шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше.
В корпусе стойки установлен телескопический гидравлический амортизатор.
Нижняя часть поворотного кулака соединена с рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя винтами (отверстия в поворотном кулаке несквозные). Отворачивая эти винты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой смочите их проникающей жидкостью. Палец шаровой опоры крепится к рычагу самоконтрящейся гайкой. Опора закрыта резинометаллическим чехлом.

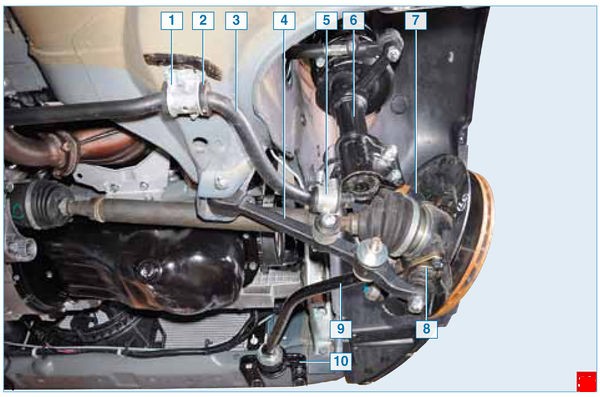

Элементы передней подвески на автомобиле:
1 – кронштейн крепления подушки штанги стабилизатора;
2 – подушка штанги стабилизатора;
3 – штанги стабилизатора поперечной устойчивости;
4 – рычаг;
5 – стойка стабилизатора;
6 – амортизаторная стойка;
7 – поворотный кулак;
8 – шаровая опора;
9 – растяжка;
10 – кронштейн растяжки

Рычаги подвески соединены между собою штангой стабилизатора поперечной устойчивости через стойки с резиновыми и резинометаллическими шарнирами. Штанга изготовлена из пружинной стали.
Стабилизатор поперечной устойчивости предназначен для повышения поперечной устойчивости и уменьшения углов крена кузова за счет скручивания средней части штанги при перемещении ее концов.
Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с рычагами и кронштейнами, установленными на нижней поперечине рамки радиатора. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса.
В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса. Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки.
Гайки крепления ступиц колес одинаковые, с правой резьбой.

При замене растяжек, сайлентблоков, пружин, верхних опор амортизаторных стоек, а также при отсоединении поворотного кулака от амортизаторной стойки необходимо проверить и при необходимости отрегулировать углы установки колес на СТО.
