Автобус МАЗ-206, МАЗ-226. Руководство - часть 35

206060-0000020-30 ДРЭ

Таблица 2.1 - Назначение выключателей

Поз. на

рис. 2.4

Наименование выключателя

Выключатель Поз. на

рис. 2.4

Наименование

Выключатель

Выключатель обогрева зеркал

Выключатель обогрева

стекол

Дисплей

Настройка

Отключение

тормоза-замедлителя

Выключатель насоса

ПЖД

Выключатель ПЖД

Включение вентиляторов

фронтального отопителя.

Обогрев лобового стекла.

Включение вентиляторов салон-

ных отопителей

Аварийная сигнализация

(аварийный выключатель)

Выключатель остановочного

тормоза с фиксатором

Книлинг

(Речевой информатор. Сообще-

ние для пассажиров)

Выключение звука

Выключатель накрышно-

го вентилятора рабочего

места водителя

Выключатель накрышных

салонных вентиляторов

Кнопка открывания-за-

крывания первой двери

Кнопка открывания-закрывания

второй двери

Кнопка открывания-за-

крывания третьей двери

Кнопка открывания-закрывания

всех дверей

Главный выключатель

света (габариты,

противотум фонари)

Выключатель освещения салона

Выключатель освещения

рабочего места водителя

2.2.4 СИМВОЛЫ НА ПАНЕЛИ СИГНАЛИЗАТОРОВ, ЖК-ДИСПЛЕЕ И

КОНТРОЛЬНЫЕ ЛАМПЫ

Панель сигнализаторов и ЖК-дисплей расположены на щитке приборов 4

(рис. 2.1). На ЖК-дисплее и панели сигнализаторов высвечиваются информацион-

ные, предупредительные или аварийные символы. При этом если высвечивается ава-

рийный символ, то одновременно загорается красный сигнализатор и включается

зуммер (дальнейшее движение запрещено до устранения причины неисправности).

Если высвечивается предупредительный символ, то одновременно загорается жел-

тый сигнализатор (движение разрешается, но при первой возможности необходимо

устранить причину загорания сигнализатора). Значение отображаемых символов

приведено в таблице 2.2.

Таблица 2.2 - Символы ЖК-дисплея и контрольные лампы

№

п/п Символ

Название символа

или контрольной

лампы

Назначение символа или контрольной лампы

Зу

ммер

Сигнализатор

крас-

ный

жел-

тый

включения дальнего

света фар

Загорается при включении дальнего света фар

(КЛ на панели сигнализаторов)

включения ближнего

света фар

Загорается при включении ближнего света фар

(КЛ на панели сигнализаторов)

включения противо-

туманных фар

Загорается при включении противотуманных

фар (КЛ на панели сигнализаторов)

неисправности тор-

мозной системы

Загорается в случае аварии одного из тормозных

контуров (КЛ на панели сигнализаторов)

включения стояноч-

ного тормоза

Мигает при включении стояночного тормо-

за и при давлении воздуха в его контуре ниже

0,55 МПа (5,5 кгс/см

) (КЛ на панели сигнализа-

торов)

включения остано-

вочного тормоза

Загорается при включении остановочного тор-

моза

включения системы

улучшения условий

запуска двигателя

Загорается при включении зажигания. Гаснет

через несколько секунд – двигатель готов к

запуску

включения обогрева

бокового стекла

Загорается при включении обогрева бокового

стекла

включения ПЖД

Загорается при включении ПЖД. Мигает в слу-

чае неисправности ПЖД

работы генератора

Загорается при повороте ключа зажигания в

положение «I» и гаснет сразу после запуска

двигателя. Если лампа горит при работающем

двигателе, то это указывает на неисправность

генератора, его привода или реле-регулятора

уровня топлива ниже

резервного

Загорается при понижении уровня топлива в

баке ниже резервного

наличия воды в топ-

ливном фильтре

Загорается при наличии воды в отстойнике

топливного фильтра грубой очистки (необходимо

слить отстой из отстойника)

засорения воздушно-

го фильтра

Загорание лампы при номинальных оборотах

двигателя свидетельствует о необходимости

очистки или замены фильтрующего элемента

воздушного фильтра

206060-0000020-30 ДРЭ

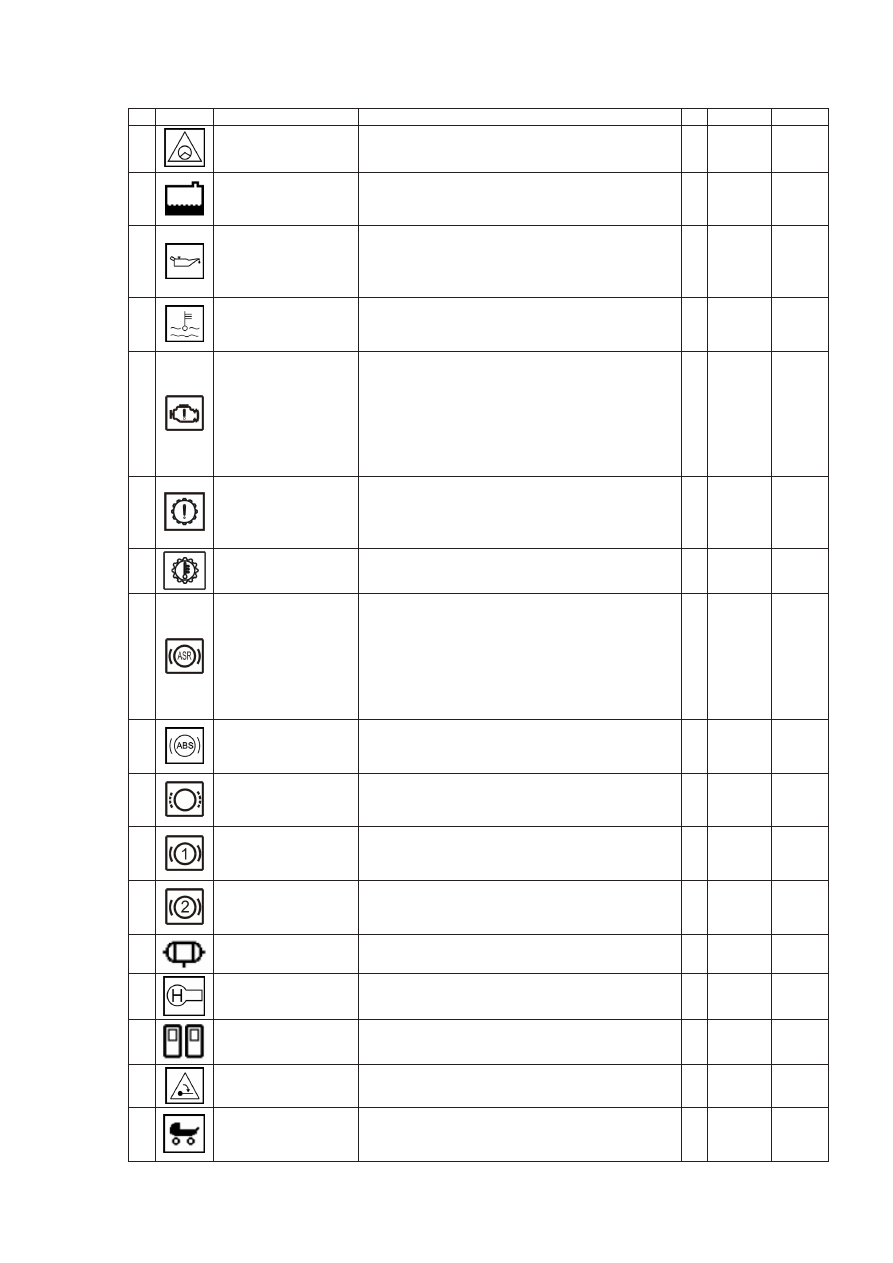

аварийного уровня

масла в бачке ГУР

Загорается при понижении уровня масла в бачке

ГУР ниже минимального

аварийного уровня

охлаждающей жид-

кости

Загорается при понижении уровня охлаждаю-

щей жидкости в расширительном бачке ниже

минимального

аварийного давле-

ния масла в системе

смазки двигателя

Загорается при давлении масла в системе смазки

двигателя ниже допустимого. При загорании

лампы на средних оборотах – немедленно оста-

новить двигатель

аварийной темпера-

туры охлаждающей

жидкости

Загорается при температуре охлаждающей жид-

кости выше предельно допустимой. При загора-

нии лампы уменьшить нагрузку на двигатель

неисправности

электронной системы

управления двигате-

лем

Загорается при повороте ключа зажигания в

положение «I». Через 1-2 сек.:

– гаснет, если система исправна;

– горит, если система неисправна (если лам-

па загорается при работающем двигателе, то

допускается движение в парк для устранения

неисправности)

аварийной работы

ГМП

Загорается после поворота ключа зажигания в

положение «I», через 3 сек. должна погаснуть.

Мигание лампы свидетельствует о неисправнос-

ти ГМП

аварийной темпера-

туры ГМП

Загорается при температуре масла в ГМП выше

предельно допустимой

неисправности

противобуксовочной

системы

Загорается, если ключ зажигания находится

в положении «I». После трогания с места при

достижении скорости около 7 км/ч должна по-

гаснуть. Если контрольная лампа не гаснет при

достижении указанной скорости, то это свиде-

тельствует о неисправности ASR. Работает в

мигающем режиме при включении в работу ASR

неисправности

антиблокировочной

системы

Загорается после поворота ключа зажигания в

положение «I». Если контрольная лампа не гас-

нет, то это свидетельствует о неисправности АБС

предельного износа

тормозных накладок

тормозных колодок

Загорается, если толщина накладок тормозных

колодок меньше допустимой величины

аварийного давления

воздуха в контуре

передних тормозов

Загорается при давлении воздуха в контуре пе-

редних тормозов ниже 0,55 МПа (5,5 кгс/см

)

аварийного давления

воздуха в контуре

задних тормозов

Загорается при давлении воздуха в контуре за-

дних тормозов ниже 0,55 МПа (5,5 кгс/см

)

аварийного давления

в пневмоподвеске

Загорается, если давление воздуха в ресивере

подвески ниже 0,55 МПа (5,5 кгс/см

)

требования оста-

новки

Загорается при нажатии кнопки STOP в пасса-

жирском салоне

аварийного состоя-

ния двери

Загорается при падении давления воздуха в

пневмоприводе дверей ниже допустимого

аварийного открыва-

ния двери

Загорается при повороте одного из кранов ава-

рийного открывания дверей

требования подачи

трапа

Загорается при нажатии кнопки подачи трапа

снаружи или в салоне автобуса, одновременно

включается зуммер – непрерывный сигнал

Продолжение таблицы 2.2 - Символы ЖК-дисплея и контрольные лампы

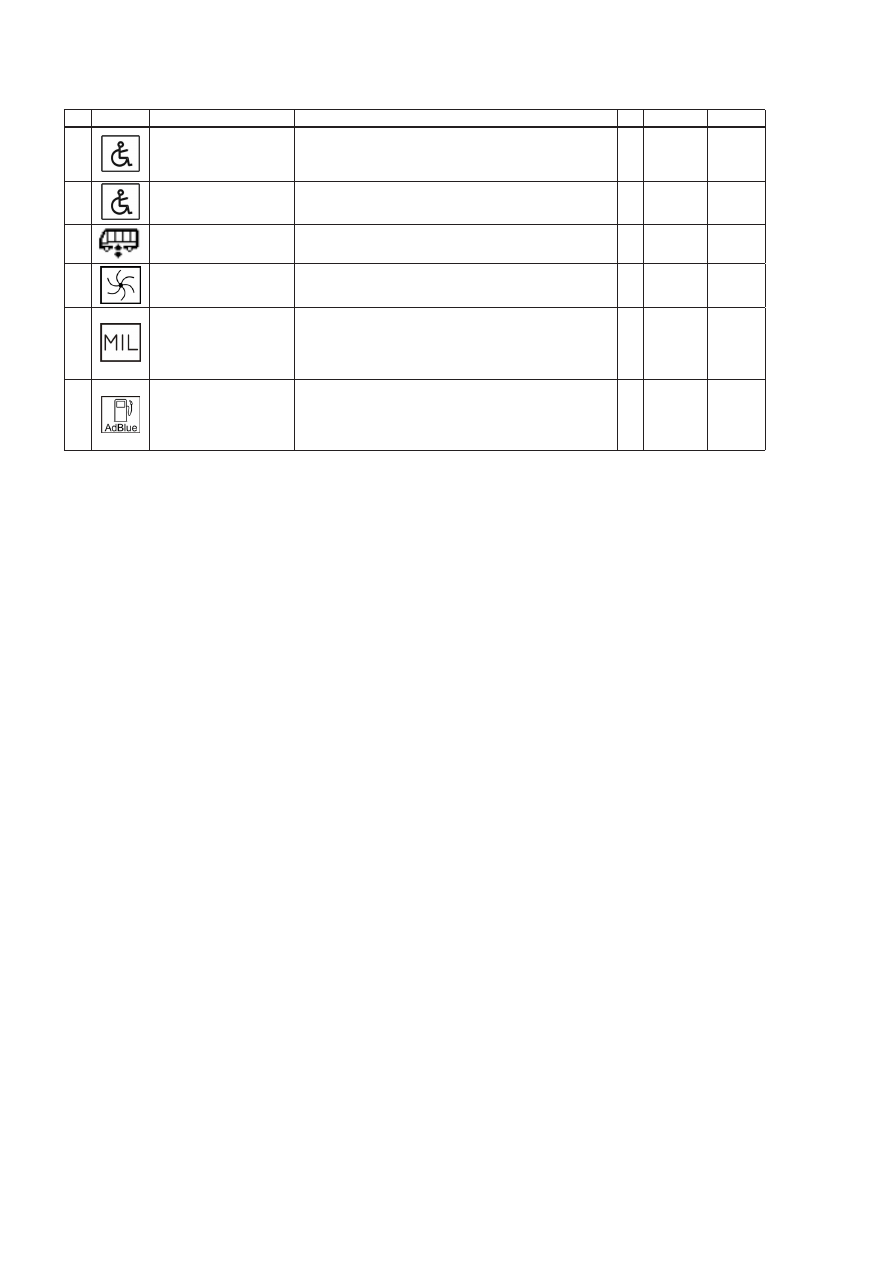

требования останов-

ки инвалидом

Загорается при нажатии кнопки «требование ос-

тановки инвалидом», одновременно включается

зуммер – непрерывный сигнал

блокировки закрыва-

ния средней двери

Загорается, если трап для инвалида разложен,

при этом блокируется закрывание средней двери +

работы системы

наклона кузова

Горит, если правая сторона кузова находится в

нижнем положении

Насос ПЖД

Загорается при включении насоса ПЖД

превышения уровня

токсичности отрабо-

тавших газов

Мигает при превышении заданного уровня

токсичности отработавших газов (см. п. 4.1.6).

При загорании лампы обратиться на специализи-

рованную СТО

уровня AdBlue ниже

резервного

Загорается при понижении уровня жидкости

ниже резервного (10% емкости бака, около 2 л).

Гаснет после заправки AdBlue (20% емкости

бака, более 4 л).

Продолжение таблицы 2.2 - Символы ЖК-дисплея и контрольные лампы
