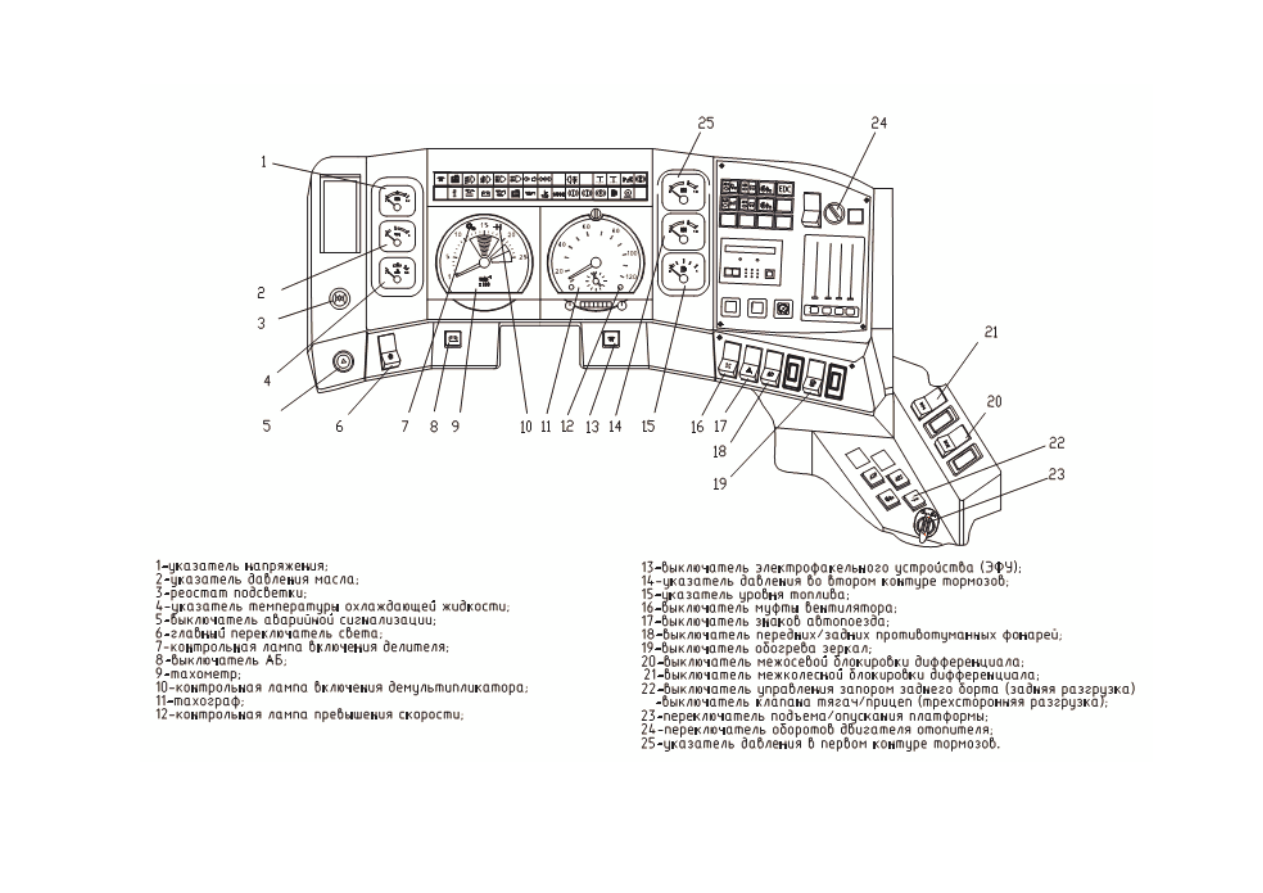

Рисунок 4 – Щиток приборов и органы управления

4  КРАТКОЕ  ОПИСАНИЕ  УСТРОЙСТВА  И  РАБОТЫ  СОСТАВНЫХ  ЧАСТЕЙ

АВТОМОБИЛЯ, ИХ РЕГУЛИРОВКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4.1 ДВИГАТЕЛЬ

4.1.1 Система питания двигателя
Для  предотвращения  засорения  топливной  системы  дизельного  двигателя,  на  двигателе

устанавливается фильтр тонкой очистки (ФТО).

Во избежания попадания нефильтрованного топлива в систему при замене фильтрующе-

го  элемента  ФТО  необходимо:  открыть  сливной  краник  на  сливном  трубопроводе  и  слить
топливо из корпуса ФТО.

Рекомендации по запуску и останову двигателя ЯМЗ–651, установленного на автомоби-

лях МАЗ.

Запустить двигатель, после запуска двигателя и выхода на устойчивое поддержание элек-

тронной системой управления двигателем числа оборотов коленчатого вала, соответствую-
щего минимальному холостому ходу (700 об/мин), произвести плавное двух, трехкратное
увеличение числа оборотов коленчатого вала на холостому ходу с 700 до 1500 об/мин. Про-
грев двигателя и начало движения автомобиля, в случае необходимости, следует осуществ-
лять в полном соответствии с руководством по эксплуатации завода–изготовителя силовых
агрегатов.

ВНИМАНИЮ  ВОДИТЕЛЯ!  В  ЛЮБОМ  СЛУЧАЕ  НЕ  ОСУЩЕСТВЛЯТЬ  ОСТА-

НОВ  ДВИГАТЕЛЯ,  БЕЗ  ЭКСТРЕННОЙ  НЕОБХОДИМОСТИ,  ПРИ  ВКЛЮЧЕННОЙ
МУФТЕ  ВЕНТИЛЯТОРА.  ДЛЯ  ОСТАНОВА  ДВИГАТЕЛЯ  НЕОБХОДИМО  ДОЖ-
ДАТЬСЯ ВЫКЛЮЧЕНИЯ МУФТЫ И СНИЖЕНИЯ ЧИСЛА ОБОРОТОВ ВЕНТИЛЯ-
ТОРА,  СОПРОВОЖДАЮЩЕЕСЯ  ХАРАКТЕРНЫМ,  ОЩУТИМЫМ  НА  СЛУХ  СНИ-
ЖЕНИЕМ ШУМА ДВИГАТЕЛЯ.

Как правило, время необходимое для характерного снижения числа оборотов вентилято-

ра сразу после пуска двигателя составляет от 5 до 8 минут (время перехода муфты вентиля-
тора после пуска двигателя в «управляемый» режим) в зависимости от температуры окру-
жающего воздуха и числа оборотов коленчатого вала.

Сведения  по  эксплуатации  и  уходу  за  двигателем  описаны  в  инструкции  завода–

изготовителя, прилагаемой к автомобилю дополнительно.

4.2 ХОДОВАЯ ЧАСТЬ

4.2.1 Крепление запасного колеса
Запасное колесо устанавливается на переднем борте платформы (рисунок 5).
Для опускания запасного колеса необходимо:

–опрокинуть кабину;
–отвернуть гайки 4,5 болтов крепления прижимов 3 к держателю 6 и снять прижимы;
–снять колесо 2 с держателя 6 и вывести его из зоны крепления за боковой правый борт платформы;
–с помощью подъемника 8 (червячного редуктора) опустить колесо на землю и снять его с троса.
Подъем запасного колеса производится в последовательности, обратной опусканию.
Перед подъемом колеса трос необходимо заправить так, чтобы крюк находился по сере-

дине беговой дорожки.
