МАЗ 6430В7, 6430В9, 5440В3, 5440В5, 5440В7, 5440В9, 5340В2, 5340В3, 5340В5, 5340В7, 5340В9, 6312В3, 6312В5, 6312В7, 6312В9. Руководство - часть 5

2 1

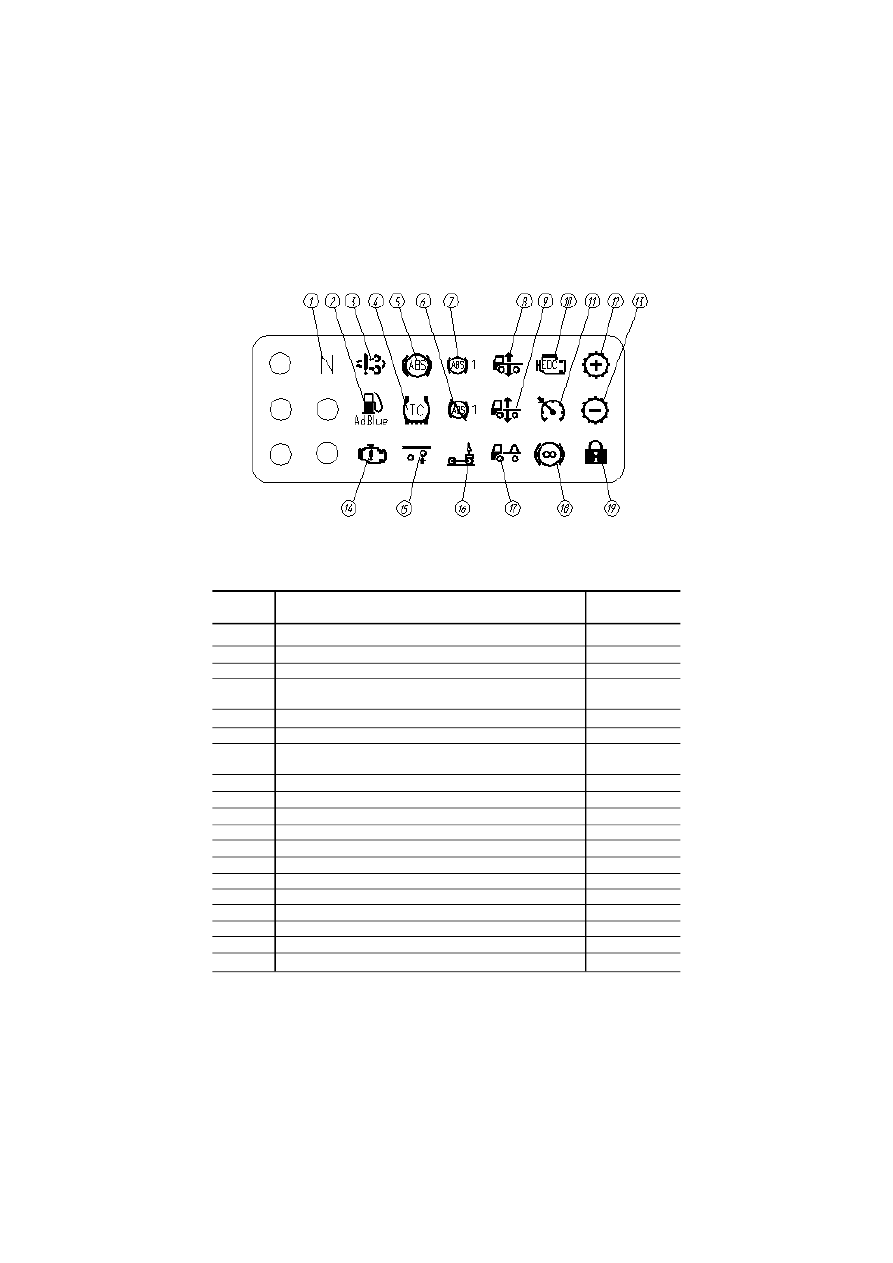

Рисунок  2.4  –  Блок  индикации  режимов  работы  электронных  систем

(табл. 2.3)

Таблица 2.3

Позиция

Функция

Цвет

индикатора

Включение  «Нейтраль»
Низкий  уровень  аммиачного  раствора  в  системе
Неисправность  выхлопной  системы
Включения  тягового  усилия,  исправность  сис-
темы  ПБС
Контрольный  индикатор  АБС  тягача
Неисправность  АБС  прицепа
Неисправность  соединения  кабеля  питания
АБС  прицепа
Неисправность  пневмоподвески
Включение  транспортного  положения
Контроль  и  диагностика  двигателя
Включение  режима  «Круиз–контроль»
Подсказчик  переключения  передачи  «вверх»
Подсказчик  переключения  передачи  «вниз»
ЭСУ  двигателя  информационный
Включение  подъема  оси
Включение  режима  «Помощь  при  трогании»
Превышение  осевой  нагрузки
Включение  замедлителя
Аварийный  останов  двигателя

1
2
3
4

5
6
7

8
9

10
11
12
13
14
15
16
17
18
19

зеленый
зеленый

желтый

зеленый

желтый
желтый
желтый

красный

желтый

красный

зеленый
зеленый
зеленый

желтый
желтый
желтый

красный

желтый

красный

2 2

Режим

Выполняемые  функции

Способ  перехода

Проверка  работоспособности  сигнализато-
ров  и  подсветки

Переход  к  меню  «Параметрирование»

Вывод  информации  в  верхнем  поле  дисплея:
–  температура;
–  время,  время  включения  будильника  (при
его  активации),  день  недели,  число,  месяц,
год;
–  отсутствие  информации

Выключение  работающего  будильника  осуще-
ствляется  нажатием  на  любую  кнопку  1–4.

Вывод  информации  в  нижнем  поле  дисплея:
–  общий  пробег,  «суточный»  пробег;
–  общий  пробег,  число  оборотов  вала  двига-
теля  (х1000);
–  общий  пробег,  количество  моточасов  ра-
боты  двигателя;
–  общий  пробег,  количество  моточасов  ра-
боты  двигателя  на  холостом  ходу  (при  от-
сутствии  движения  автомобиля);
–  общий  пробег;
–  отсутствие  информации

Обнуление  «суточного»  пробега  (при  соот-
ветствующем  поле)

Кратковременное  нажа-
тие кнопки 1 (позиция 38)
(менее  2  секунд)
Длитель ное

нажатие

кнопки  1  (позиция  38)
(более  2  секунд)

Кратковременное  нажа-
тие кнопки 2 (позиция 12)
(менее  2  секунд)

Кратковременное
нажатие  кнопки  3  (пози-
ция  13)  (менее  2  секунд)

Длительное  нажатие
кнопки  3  (позиция  38)
(более  2  секунд)

1

2

3

Щиток приборов обеспечивает возможность просмотра и корректи-

ровки информации, выводимой на МФМ (поз.4, рисунок 2.1), с помо-
щью кнопок управления (поз.12, 13, 37, 38), расположенных на пане-
ли приборов. Содержание, выводимой на дисплей информации, при-
ведено на рисунке 2.5.

В таблице 2.4 указаны режимы работы МФМ щитка приборов и

способы перехода в эти режимы.

Таблица 2.4

2 3

Содержание выводимой на

МФМ

  информации показано на рисун-

ке 2.5.

При отсутствии соответствующих датчиков фрагмент с этой ин-

формацией на

МФМ

 не выводится.

После включения аккумуляторной батареи (АКБ) кратковременным

нажатием на кнопку-выключатель (поз. 30, рисунок 2.1), на

МФМ

 вы-

водится:

– в верхнем поле: параметры, которые выводились на дисплей до

выключения АКБ: температура или время, время включения будиль-
ника (при его активации), день недели, число, месяц, год;

– в среднем поле: напряжение в бортовой сети.
При включении замка-выключателя стартера, на

МФМ

 выводятся

показания: уровня охлаждающей жидкости, уровня масла в картере
двигателя.

После запуска двигателя, на

МФМ

 выводится следующая инфор-

мация:

– в среднем поле: напряжение бортовой сети, давление масла в

двигателе;

– в нижнем поле: информация, которая была до выключения зам-

ка-выключателя стартера.

После начала движения автомобиля на МФМ отображается ин-

формации о зоне минимального расхода топлива.

При достижении температуры окружающего воздуха значений от

минус 2

о

С  до плюс 2

о

С в верхнем поле МФМ вне зависимости от его

состояния отображается температура окружающего воздуха.

Вне зависимости от состояния среднего поля на МФМ отобража-

ется:

Режим

Выполняемые  функции

Способ  перехода

Вывод  информации  в  главном  поле  дисплея:
–  уровень  охлаждающей  жидкости,  уровень
масла  в  картере  двигателя;
–  зона  минимального  расхода  топлива;
–  напряжение  бортовой  сети,  давление  мас-
ла  в  двигателе;
–  скорость  движения,  мгновенный  расход
топлива  «л/100  км»  и  «л/ч»;
–  отсутствие  информации.

Кратковременное
нажатие  кнопки  4  (пози-
ция  37)  (менее  2  секунд)

4

Продолжение  таблицы  2.4

2 4

– показания указателя напряжения бортовой сети, если при рабо-

тающем двигателе напряжение в бортовой сети ниже 25,2 В;

– показания указателя давления масла, если при работающем

двигателе давление масла ниже 0,6х100 кПа;

– показаний указателя уровня охлаждающей жидкости и уровня

масла в двигателе, если происходит снижение уровней до 0 %.

При одновременном достижении нескольких критических состоя-

ний, на

МФМ

 последовательно (с интервалом 3 секунды) выводится

информация о создавшихся критических состояниях.

Кратковременное нажатие кнопки 4 (поз.37, рисунок 2.1), во время

вывода на экран информации о создавшихся критических состояни-
ях, обеспечивает на 5 минут выход из показа критического –(их) со-
стояния –(ий) и переход к информации, которая была в среднем поле
дисплея до наступления этих ситуаций.

Кратковременным нажатием на кнопки в режиме «параметрирова-

ние» и руководствуясь символами в углах

МФМ

, можно выбрать ско-

рость, при превышении которой будет загораться сигнализатор пре-
вышения скорости, выбрать необходимый режим яркости индикато-
ра, включить или отключить будильник, произвести коррекцию вре-
мени, дня недели и даты, выбрать необходимый режим громкости
клавиатуры, выбрать язык, на котором будут выводиться сообщения
на дисплей, изменить передаточное отношение указателя оборотов
коленвала двигателя, выбрать типы датчиков, выбрать тип двигателя
(оптимальную зону работы двигателя).
