Турбовинтовой двигатель ТВ7-117С. Руководство по технической эксплуатации (2001 год) - часть 30

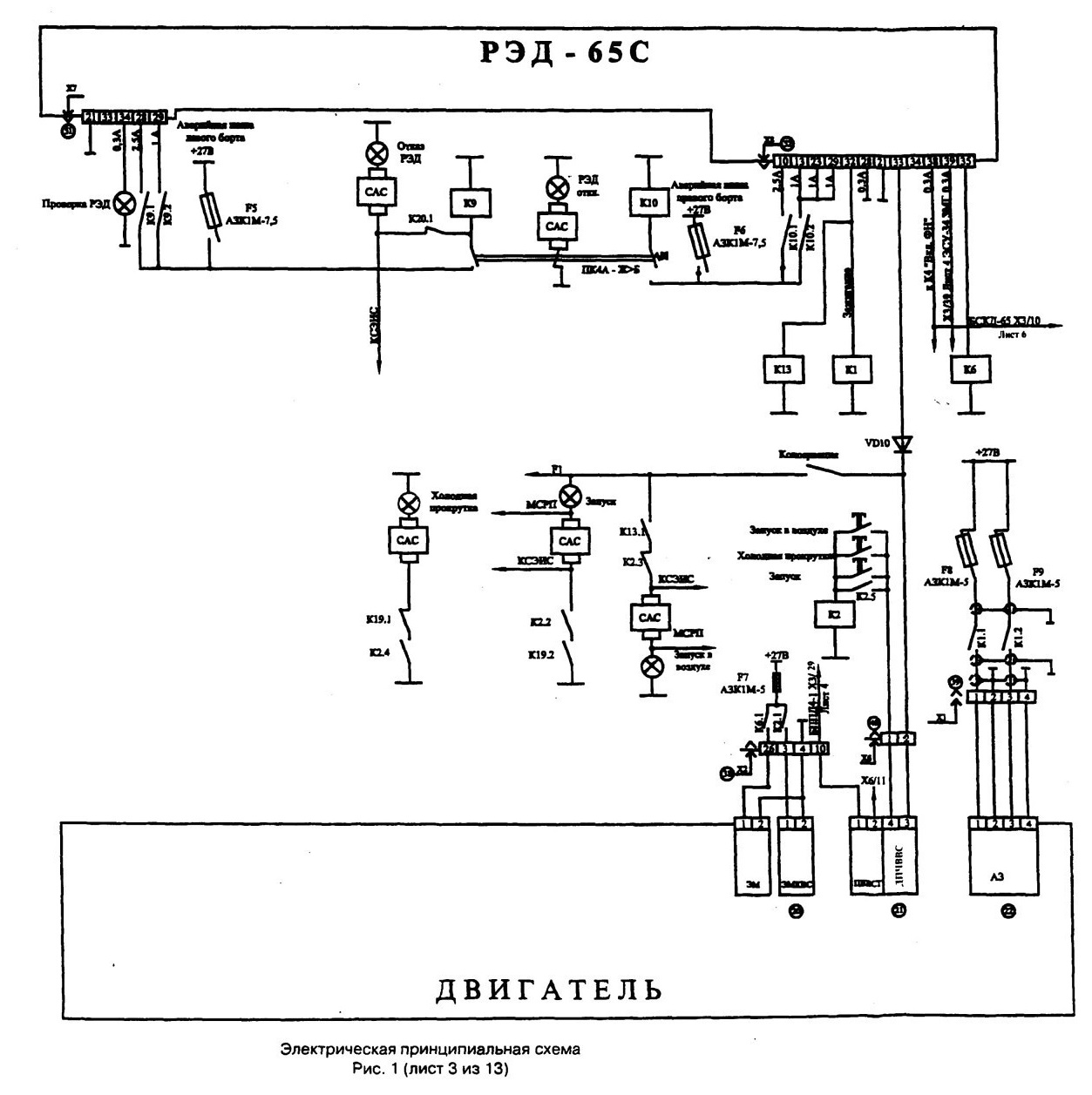

Электрическая принципиальная схема Рис. 1 (лист 3 из 13)

Электрическая принципиальная схема Рис. 1 (лист 4 из 13)

Электрическая принципиальная схема Рис. 1 (лист 5 из 13)
