Турбовинтовой двигатель ТВ7-117С. Руководство по технической эксплуатации (2001 год) - часть 18

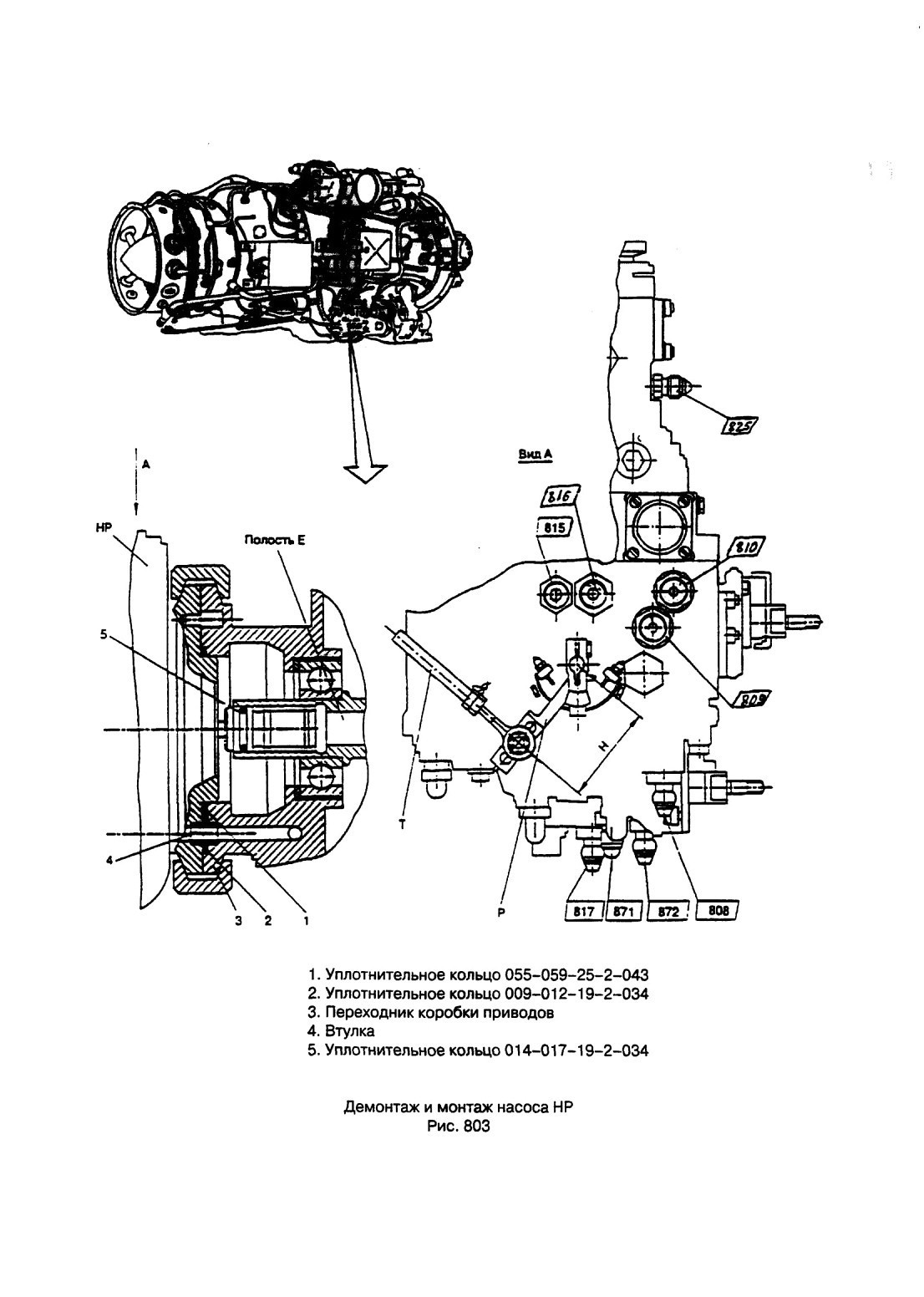

1. Уплотнительное кольцо 055-059-25-2-043

2. Уплотнительное кольцо 009-012-19-2-034

3. Переходник коробки приводов

4. Втулка

5. Уплотнительное кольцо 014-017-19-2-034
Демонтаж и монтаж насоса HP Рис. 803

Содержание операции и технические требования (ТТ)
2.7. Отстыкуйте HP от двигателя, втулки (4) (9 шт.) должны остаться в переходнике коробки приводов. Установите заглушку в канал подвода воздуха (второй от штифта при отсчете по часовой стрелке, смотря со стороны фланца).

2.8. Залейте масло МС-8РК или МС-8П во все штуцера и каналы на фланце. Установите транспортировочные заглушки.

3. МОНТАЖ
3.1. Проверьте по Паспорту номер агрегата, срок консервации, годность к установке на данный двигатель, а также наличие и сохранность контровки.
3.2. Протрите насос салфеткой, смоченной нефрасом.

ВНИМАНИЕ. ПРИ ХРАНЕНИИ АГРЕГАТА ПРИ ТЕМПЕРАТУРЕ НИЖЕ МИНУС 20 °С НЕОБХОДИМО ПЕРЕД МОНТАЖОМ ВЫДЕРЖАТЬ АГРЕГАТ ПРИ КОМНАТНОЙ ТЕМПЕРАТУРЕ В ТЕЧЕНИЕ 4 ч.
3.3. Удалите со шлицев рессоры HP и из полости «Е» коробки приводов оставшуюся смазку и набейте полость «Е» смазкой ВНИИ НП-207.
3.4. Установите новые уплотнительные кольца на рессору, фланец HP и втулки (4). Нанесите смазку на шлицы рессоры и уплотнительное кольцо (5). Кольца (1), (2) и посадочные диаметры сопрягаемых деталей смажьте рабочим маслом, применяемым на двигателе.
3.5. Перед установкой HP на двигателе удалите транспортировочные детали с фланца и заглушку из канала подвода воздуха (второй от штифта при отсчете по часовой стрелке, если смотреть со стороны фланца).
3.6. Установите HP на фланец коробки приводов. Закрепите хомутом. Маркировка на обеих половинках хомута должна располагаться с одной стороны. Касание торцев

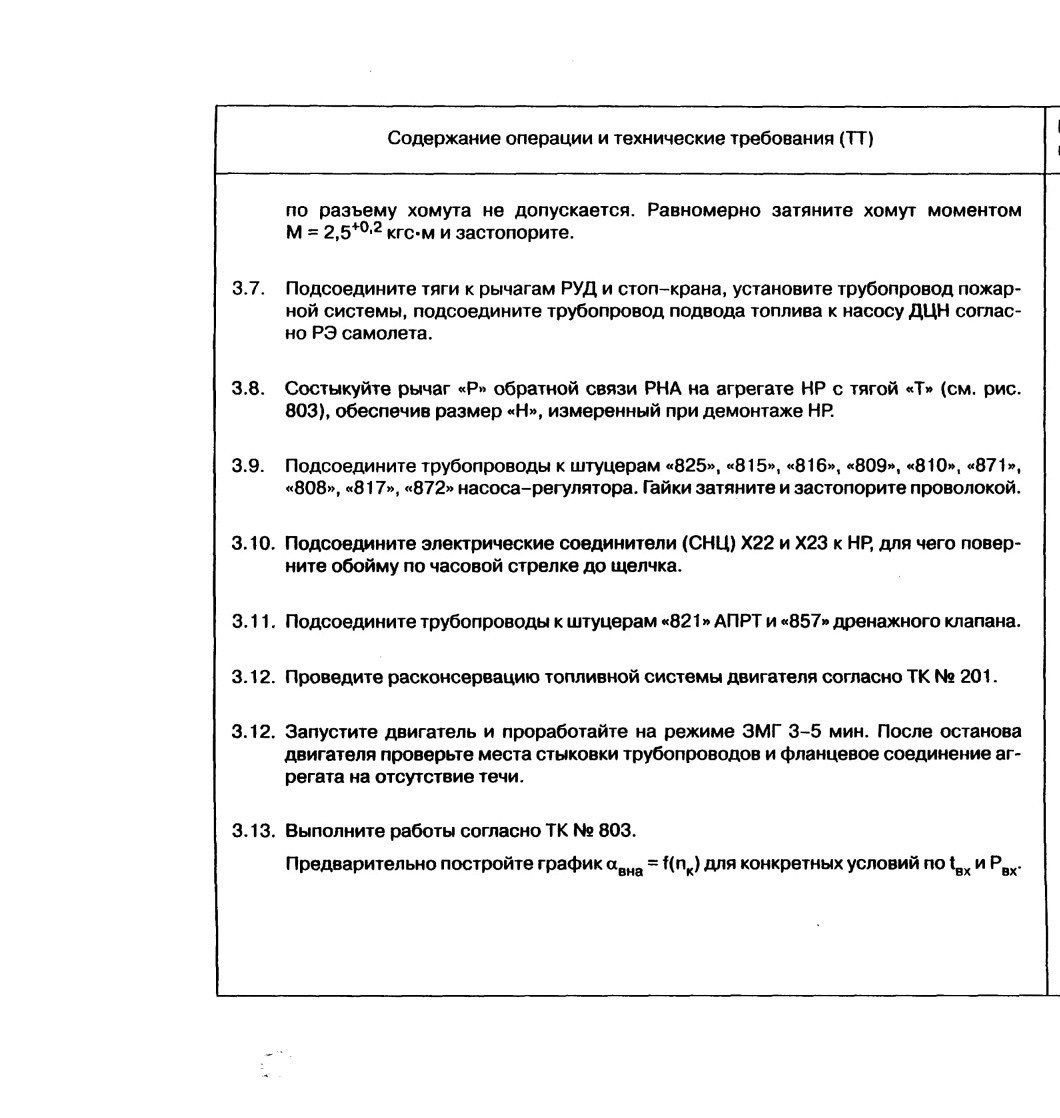

Инструмент и приспособления

Кусачки Б27 Плоскогубцы 038 Молоток Б28 Ключ Б13 Ключ Б22 Ключ Б16

Головка торцевого ключа Б09

Переходник Б36

Ручка Б05

Вороток 02

Оправка Б38

Переходник Д05

Ключ Д14

Штангенциркуль Б45

Расходуемые материалы

Кольцо уплотнительное 014-017-19-2-034 ОСТ 1 00980-80 (1 шт.)

Кольцо уплотнительное 055-059-25-2-043 ОСТ 1 00980-80 (1 шт.)

Кольцо уплотнительное 009-012-19-2-034 ОСТ 1 00980-80 (10 шт.)

Шайба 10-Хим.Пас ОСТ 1 34527-80 (2 шт.)

Шайба 6-12-Хим.Пас ОСТ 1 12395-77 (2 шт.)

Нефрас

Проволока 0,8 (5 м)

Масло консервационное МС-8П, МС-8РК или МК-8
