Стеклоочиститель CЛ-21 трамвайного вагона ЛМ-68



 (рис. 45, а) состоит из цилиндра 9, закрытого с одной стороны крышкой 2 и прокладкой 3, с другой — головкой 12, закрепленных винтами. Вдоль цилиндра проходит тонкая трубка 13 (рис. 45, б), соединяющая воздушные каналы в головке и в крышке. В цилиндре помещен сдвоенный поршень 6. Каждый поршень состоит из манжеты 5, тарелки 4 и пружинного распорного кольца.

Стержень основания поршня представляет собой зубчатую рейку, соединенную с зубчатым сектором 7, который насажен

на ось 8 стеклоочистителя. Нижняя часть стержня имеет отверстие, в которое завернут ниппель 10.

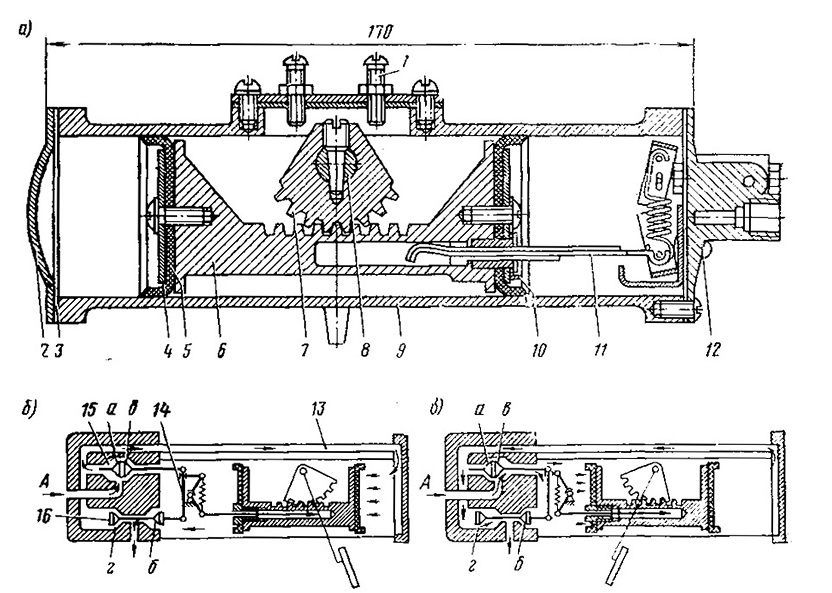

Рис. 45. Стеклоочиститель









В головке помещен клапанный механизм, состоящий из двусторонних клапанов: впускного 15 и выпускного 16, соединенных между собой перемычкой 14. К перемычке клапанов присоединена тяга 11, второй конец которой загнут и заведен в отверстие основания поршня. Для четкой работы стеклоочистителя и устранения случаев, при которых оба клапана могут оказаться в промежуточных положениях, в систему клапанов введен рычажно-пружинный механизм, удерживающий оба клапана: один в открытом, а другой в закрытом положении.

Держатель щетки стеклоочистителя закреплен на конце оси, выведенном наружу. На втором конце оси надета ручка для ручного привода щетки. Для ограничения хода зубчатого сектора по бокам его ввернуты в заглушку два упорных винта 1. При движении поршня влево (см. рис. 45,б) воздух поступает через отверстие А под седло а, отсюда по каналу в головке и по трубе в цилиндре через канал в правой крышке в полость цилиндра и оказывает давление на правую манжету поршня. Давление воздуха заставляет поршень перемещаться влево. Воздух, находящийся в левой части полости цилиндра, через клапан б выходит в атмосферу.

При достижении крайнего левого положения поршень, упираясь в загнутый конец тяги, передвигает ее, а вместе с ней передвигаются влево и клапаны, которые занимают положение, показанное на рис. 45, в. Сжатый воздух через клапан

в поступает в левую часть полости цилиндра, создает давление на поршень и передвигает его вправо. Из правой части полости цилиндра воздух через трубку и канал в головке выходит через клапан г в атмосферу. При движении поршня в крайнее правое положение загнутый, конец тяги упрется в ниппель поршня и переместит клапаны.

Описанный выше порядок работы стеклоочистителя повторяется до тех пор, пака к стеклоочистителю будет поступать сжатый воздух.





Фильтр для очистки воздуха при всасывании моторкомпрессором трамвайного вагона ЛМ-68



Представляет собой чугунный стакан, навертываемый на трубу воздушной системы. Фильтрующая набивка из конского волоса (находится между сеткой и крышкой с отверстиями. Фильтрующую набивку желательно слегка смачивать машинным маслом.







Шумоглушитель



Шумоглушитель предназначен для уменьшения шума ,при выпуске воздуха из тормозных цилиндров и воздухопровода в атмосферу, когда происходит оттормаживание. Он установлен на конце воздуховодной трубки под полом передней площадки. Шумоглушитель имеет чугунный корпус, внутри которого расположены под углом к вертикали с противоположных сторон



два ребра. Выходящий воздух встречает сопротивление ребер. Это уменьшает скорость его истечения, и, завихряясь от нижнего ребра вверх, он выходит в нижнюю горловину с меньшим шумом.







Воздухопроводы трамвайного вагона ЛМ-68



Воздухопроводы служат для соединения пневматического оборудования в единую систему. Воздухопроводы выполняют из стальных и медных труб и гибких шлангов. Стальными, .преимущественно сварными, трубами соединяют оборудование, жестко закрепленное на раме вагона. Медными трубами соединяют манометры и стеклоочистители. Трубы крепят к полу или элементам рамы вагона. Сечение труб для различных магистралей выбирают в зависимости от потребляемого сжатого воздуха. Гибкими шлангами осуществляют подвижные соединения: мотор-компрессора нагнетальным рукавом с напорной магистралью, песочницы с направляющим патрубком тележки, а также соединения в труднодоступных местах (дверных .цилиндров с воздушной магистралью и т. д.).
