Электровоз 2ЕЛ5. Описание электродвигателя
ДВ-75УХЛ3
4.1 Назначение
Электродвигатель постоянного тока ДВ-75УХЛ3 предназначен для привода
вентилятора электрокалорифера.
4.2 Техническая характеристика
|
Наименование номинального параметра |
Показатель |
|
Мощность номинальная, W (Вт) |
40 |
|
Напряжение номинальное, V (В) |
75 |
|
Ток при номинальной нагрузке, А (А) |
не более 1,25 |
|
Частота вращения номинальная, r/min (об/мин) |
3000 |
|
Частота вращения максимальная, , r/min (об/мин) |
3900 |
|
Режим работы |
продолжительный |
|
Класс изоляции обмоток |
А |
|
Возбуждение |
последовательное |
|
Масса, kg (кг) |
2,3 |
В схеме электровоза двигатель работает от сети
постоянного тока 50 В.
4.3 Устройство двигателя и его составных частей
Электродвигатель в соответствии с рисунком 16 состоит из статора 4,
полученного обливкой пакета железа алюминиевым сплавом, алюминиевых
подшипникового щита 6 и траверсы 1 с электрощетками 2, стяжных шпилек 8,
якоря 5 и колпака 3.
В двигателе установлены шариковые подшипники 7 и 9. Для смазки
подшипниковых узлов применена консистентная смазка.
Охлаждение двигателя - естественное; исполнение - закрытое, с одним
свободным концом вала, без лап; крепление осуществляется хомутом,
охватывающим корпус двигателя, на котором имеется специальный кольцевой
паз.

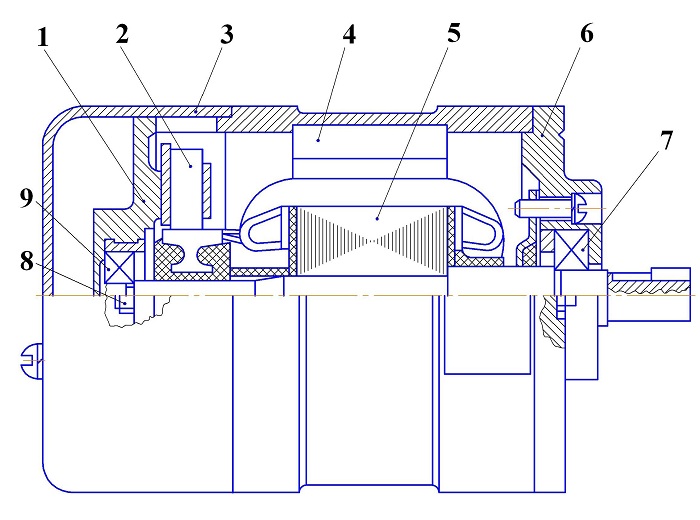

Рисунок 16 - Электродвигатель ДВ-75УХЛЗ
