Электровоз
2ЕЛ5. Технические данные
Номинальное напряжение, В |
25000 |
Частота, Гц |
50 |
Формула ходовой части |
2(20-20) |
Колея, мм |
1520 (1524) |
Нагрузка от оси на рельсы, кН (тс) |
235±5 (24,0±0,5) |
Разность поколесной нагрузки |
|
(для одной оси), кН (тс) |
5(0,5) |
Мощность часового режима на валах |
|
тягового двигателя, кВт, не менее |
6560 |
Сила тяги часового режима, кН (тс), не менее |
464 (47,3) |
Скорость часового режима, км/ч, не менее |
49,9 |
Мощность продолжительного режима |
|
на валах тяговых двигателей, кВт, не менее |
6120 |
Сила тяги продолжительного режима, кН (тс), не менее |
423 (43,1) |
Скорость продолжительного режима, км/ч, не менее |
51 |
Максимальная скорость в эксплуатации, км/ч |
110 |
Коэффициент мощности в продолжительном режиме |
0,84 |
КПД в продолжительном режиме, не менее |
0,85 |
Масса электровоза с 0,67 запаса песка, т |
192±4 |
Электрическое торможение |
рекуперативное |
Тормозные усилия, развиваемые электровозом |
|
при скорости: |
|
- до 50км/ч, кН (тс) |
450 (45,9) |
- до 80км/ч, кН (тс) |
300 (30,6) |
- до 90км/ч, кН (тс) |
250 (25,5) |
Номинальная длина электровоза по осям автосцепок, мм |
35004 |
Номинальная высота от головки рельса до рабочей |
|
поверхности полоза токоприемника в опущенном |
|
положении, мм |
5050 |
Высота от головки рельса до оси автосцепки, мм 1060±20
Передаточное
отношение зубчатой передачи 88/21
Примечание - Параметры электровоза указанны при номинальном напря-
жении на токоприемнике 25 кВ и среднеизношенных банда- жах колесных пар
(диаметр по кругу катания 1205 мм).

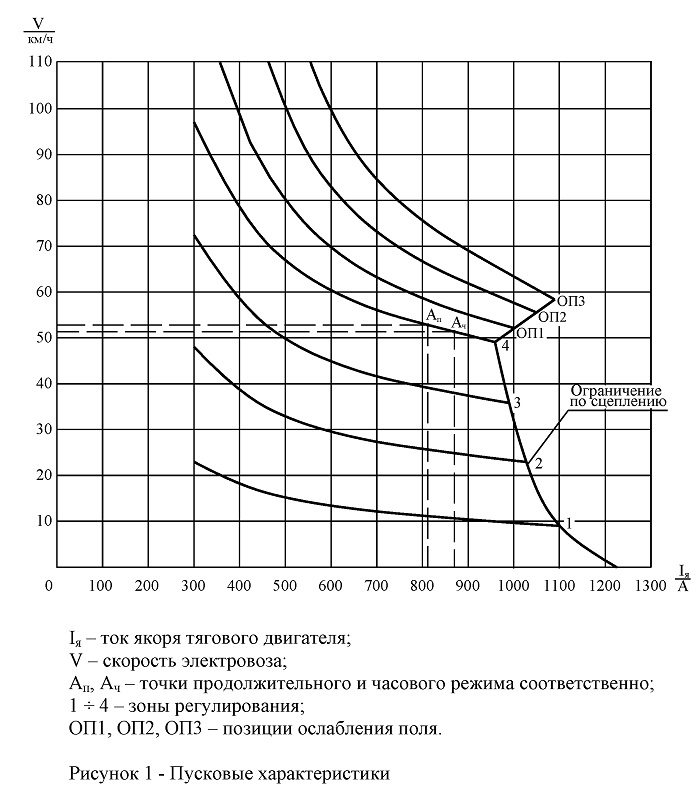

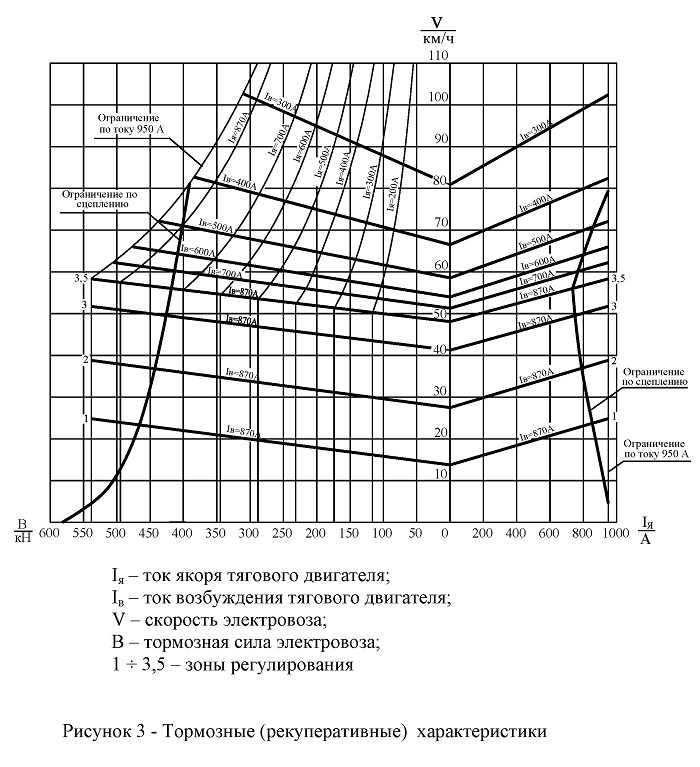

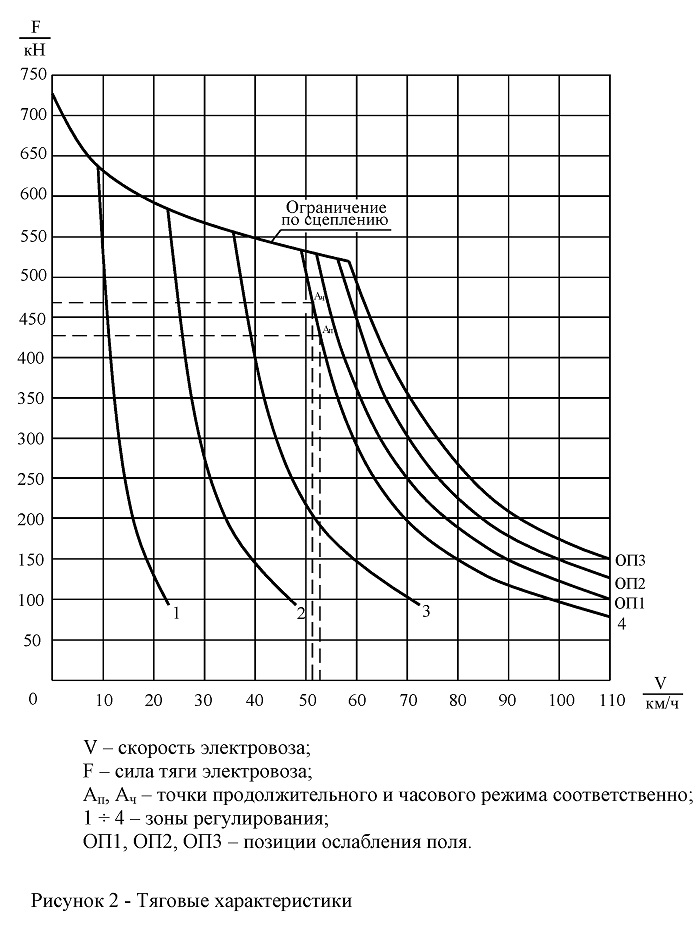

Пусковые, тяговые и тормозные характеристики электровоза приведены на
рисунках 1, 2, 3.
