Электропоезд Desiro RUS / Desiro RUS «Премиум». Руководство - часть 20

установки

[A]

Шина аккумуляторной

батареи

35

Стояночный пружинный тормоз (-RA-F03)

6 A

BN 2

36

Управление сцепкой (-SB-F01)

6 A

BN 2

37

TСКБМ-К (-JD-F04)

6 A

BN2

38

Станция SIBAS

®

-Klip 1 (-TE-F01)

2 A

BN 2

39

Станция SIBAS

®

-Klip 2 (-TE-F02)

2 A

BN 2

40

Станция SIBAS

®

-Klip 3 (-TE-F03)

2 A

BN 2

41

Репитер на линии A (-TE-F04)

2 A

BN 2

42

Репитер на линии В (-TE-F05)

2 A

BN 2

43

Репитер на линии A (-TE-F06)

2 A

BN 2

44

Репитер на линии В (-TE-F07)

2 A

BN 2

45

Станция SIBAS

®

-Klip 6 (-TE-F09)

2 A

BN 2

46

Дисплей 1 (-JC-F01)

6 A

BD

47

Дисплей 2 (-JC-F02)

6 A

BD

48

Тифон (-JD-F02)

2 A

BD

49

Технологическая радиосвязь GSM-R (-JD-F06)

10 A

BD

50

Аварийное освещение кабины машиниста (-KC-F08)

6 A

BD

51

Подсветка шкафов (-KC-F10)

10 A

BD

52

БУТ / защита от юза (-RA-F01)

6 A

BD

53

Сигнальное освещение справа (-KB-F01)

6 A

АЛ 2 / АБ

54

Сигнальное освещение слева (-KB-F02)

6 A

АЛ 2 / АБ

55

Прожектор (-KB-F03)

6 A

АЛ 2 / АБ

56

Аварийное освещение слева (-KC-F05)

10 A

АЛ 2 / АБ

57

СИП (-PB-F01)

10 A

АЛ 2 / АБ

58

СИП (-PB-F02)

10 A

АЛ 2 / АБ

59

Технологическая радиосвязь БАРС (-JF-F01)

10 A

АЛ 2 / АБ

60

ЦБУ в вагоне +300 (-TE-F08)

6 A

АЛ 2 / АБ

61

Станция SIBAS®-Klip 4 (-TE-F11)

2 A

АЛ 2 / АБ

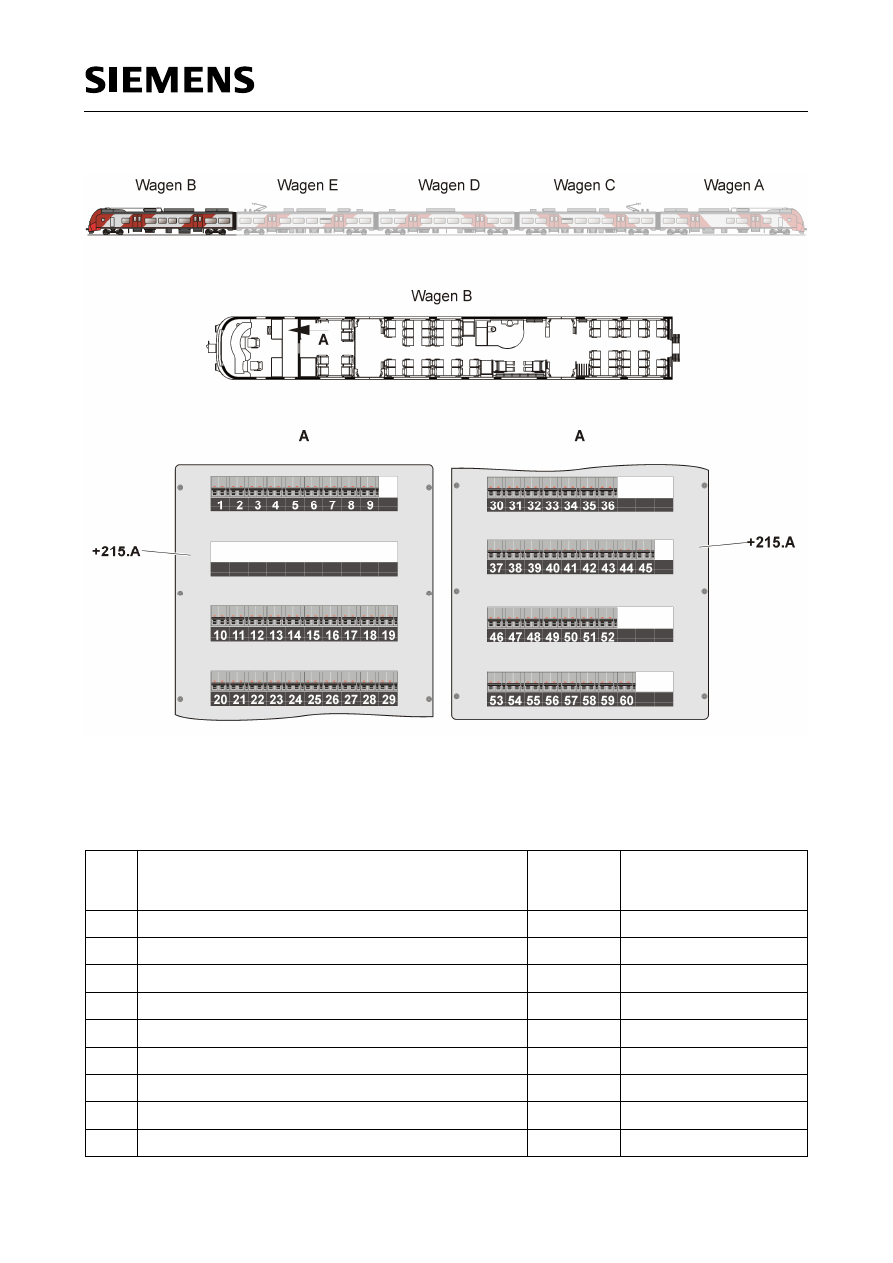

Поз.

АЗВ

Ток

установки

[A]

Шина аккумуляторной

батареи

1.

Обогрев лобового стекла (-JG-F02)

6 A

BN 1

2.

Обогреваемое стекло головного фонаря (-JG-F12)

6 A

BN 1

3.

Обогрев сигнального фонаря (-KB-F04)

6 A

BN 1

4.

Основное освещение слева (-KC-F03)

16 A

BN 1

5.

Основное освещение справа (-KC-F04)

16 A

BN 1

6.

Отопительные приборы в кабине машиниста (-LA-F07)

10 A

BN 1

7.

Песочница (-MB-F01)

6 A

BN 1

8.

Индикаторы СИП (-PB-F03)

10 A

BN 1

9.

Обогрев сцепки (-SB-F02)

10 A

BN 1

установки

[A]

Шина аккумуляторной

батареи

10.

Санузел (-DD-F01)

6 A

BN 2

11.

Тяговый преобразователь 1 (-FD-F01)

10 A

BN 2

12.

Тяговый преобразователь 2 (-FD-F02)

10 A

BN 2

13.

Линия управления поездом (-GC-F01)

6 A

BN 2

14.

Счетчик электроэнергии (-GE-F01)

2 A

BN 2

15.

АЛ 2 в наличии (-HC-F01)

2 A

BN 2

16.

Система охлаждения тягового преобразователя (-HE-F10)  6 A

BN 2

17.

Система пожарной сигнализации (-JC-F11)

6 A

BN 2

18.

Система БЛОК (-JD-F03)

16 A

BN 2

19.

Петля экстренного торможения (-JD-F05)

2 A

BN 2

20.

Быстродействующий клапан прямодействующего тормоза
(-JD-F07)

2 A

BN 2

21.

Система видеонаблюдения (-JG-F01)

10 A

BN 2

22.

Система очистки стекол (-JG-F03)

2 A

BN 2

23.

Управление основным освещением слева (-KC-F01)

2 A

BN 2

24.

Управление основным освещением справа (-KC-F02)

2 A

BN 2

25.

Основное освещение кабины машиниста (-KC-F07)

6 A

BN 2

26.

Климатическая установка в пассажирском салоне (-LA-
F02)

20 A

BN 2

27.

Климатическая установка в кабине машиниста (-LA-F06)

16 A

BN 2

28.

Вентилятор в шкафу (-LA-F08)

6 A

BN 2

29.

Блок управления дверями, дверь 1 справа (-NB-F01)

10 A

BN 2

30.

Блок управления дверями, дверь 1 слева (-NB-F02)

10 A

BN 2

31.

Блок управления дверями, дверь 2 справа (-NB-F03)

10 A

BN 2

32.

Блок управления дверями, дверь 2 слева (-NB-F04)

10 A

BN 2

33.

Скорость v < 5 км/ч / петля экстренного торможения БУТ (-
RA-F02)

6 A

BN 2

34.

Стояночный пружинный тормоз (-RA-F03)

6 A

BN 2

35.

Управление сцепкой (-SB-F01)

6 A

BN 2

36.

TСКБМ-К (-JD-F04)

6 A

BN2

37.

Станция SIBAS

®

-Klip 1 (-TE-F01)

2 A

BN 2

38.

Станция SIBAS

®

-Klip 2 (-TE-F02)

2 A

BN 2

39.

Станция SIBAS

®

-Klip 3 (-TE-F03)

2 A

BN 2

40.

Репитер на линии A (-TE-F04)

2 A

BN 2

41.

Репитер на линии В (-TE-F05)

2 A

BN 2

42.

Репитер на линии A (-TE-F06)

2 A

BN 2

установки

[A]

Шина аккумуляторной

батареи

43.

Репитер на линии В (-TE-F07)

2 A

BN 2

44.

Станция SIBAS

®

-Klip 6 (-TE-F09)

2 A

BN 2

45.

Система Telematik (-GC-F02)

10 A

BN 1

46.

Дисплей 1 (-JC-F01)

6 A

BD

47.

Дисплей 2 (-JC-F02)

6 A

BD

48.

Тифон (-JD-F02)

2 A

BD

49.

Технологическая радиосвязь GSM-R (-JD-F06)

10 A

BD

50.

Аварийное освещение кабины машиниста (-KC-F08)

6 A

BD

51.

Подсветка шкафов (-KC-F10)

10 A

BD

52.

БУТ / защита от юза (-RA-F01)

6 A

BD

53.

Сигнальное освещение справа (-KB-F01)

6 A

АЛ 2 / АБ

54.

Сигнальное освещение слева (-KB-F02)

6 A

АЛ 2 / АБ

55.

Головной светильник (-KB-F03)

6 A

АЛ 2 / АБ

56.

Аварийное освещение слева (-KC-F05)

10 A

АЛ 2 / АБ

57.

СИП (-PB-F01)

10 A

АЛ 2 / АБ

58.

СИП (-PB-F02)

10 A

АЛ 2 / АБ

59.

Центральный пульт системы пожарной сигнализации (-JC-
F10)

6 A

АЛ 2 / АБ

60.

Технологическая радиосвязь БАРС (-JF-F01)

10 A

АЛ 2 / АБ

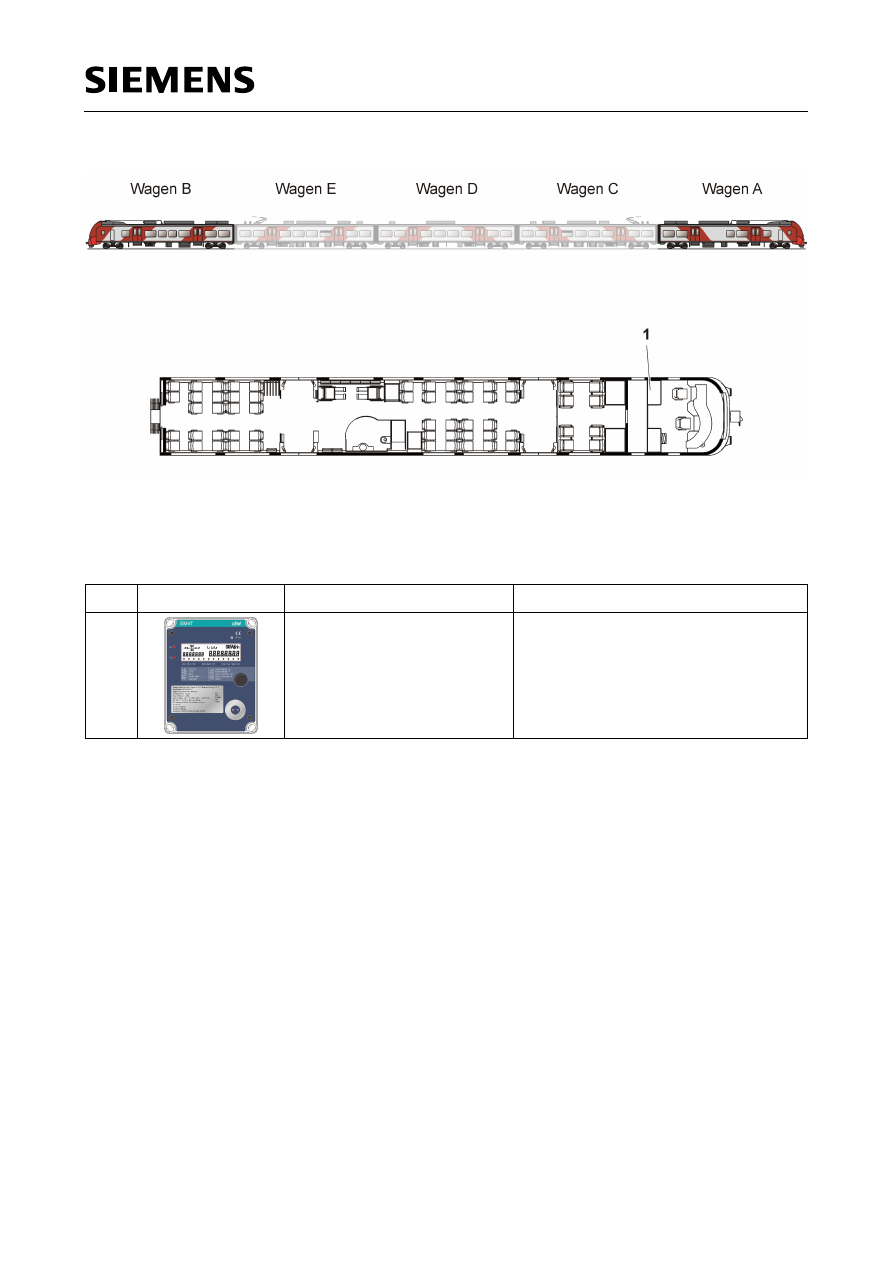

Pos.

Bedienelement

Beschreibung

Verwendung

1

С

ЧЁТЧИК ЭЛЕКТРОЭНЕРГИИ

(-GE-P01)

Прибор для счёта, индикации и
сохранения данных по расходу
электроэнергии.

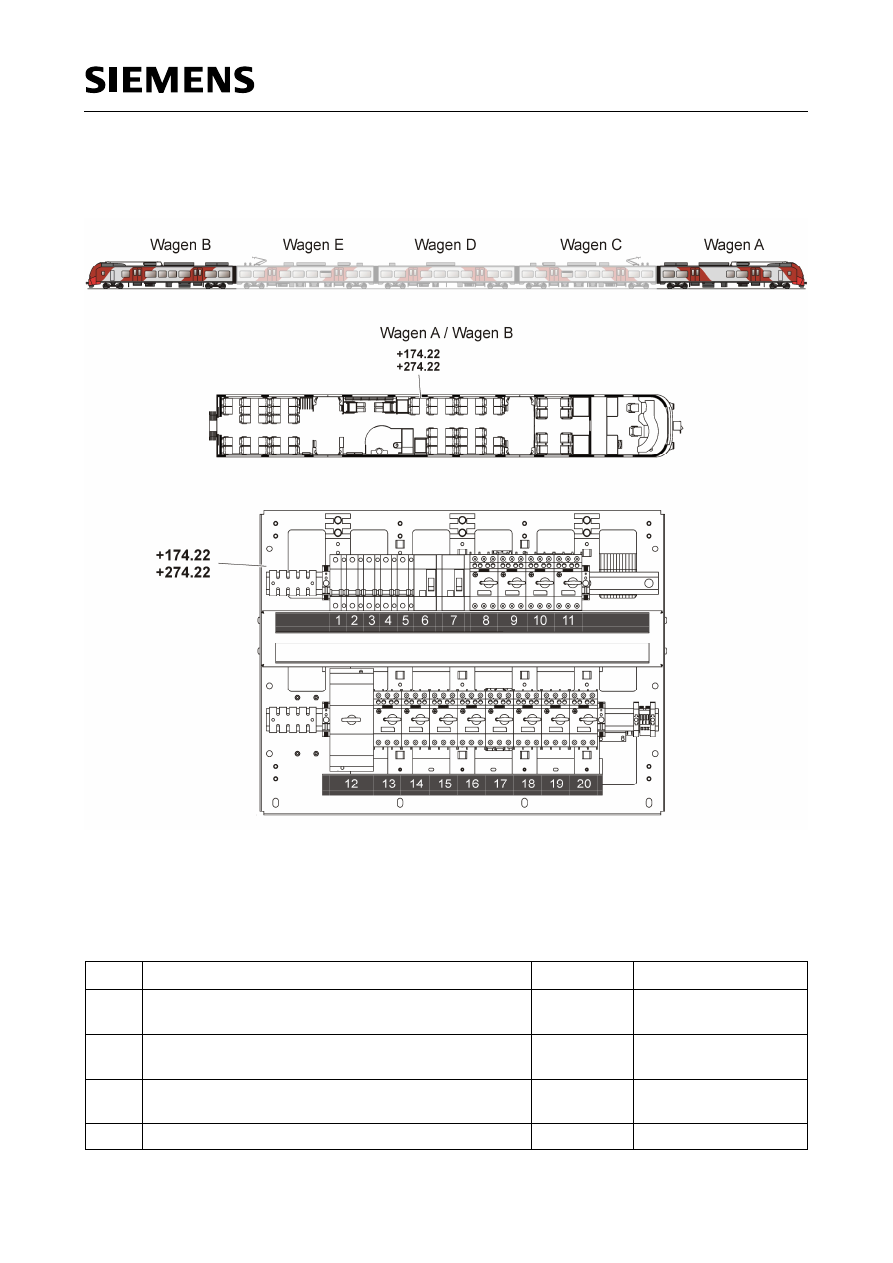

Таблица 2.2.4.17-8: Обзор панели АЗВ / защитных автоматов двигателя (+174.22 / + 274.22)

Поз.

АЗВ /

защитные автоматы двигателя

Ток

Уровень напряжения

1

Сопроводительный обогрев трубопроводов (-DD-F03)

10 A

пост. ток 110 В
перем. ток 220 В

2

Розетки у багажной полки (-HD-F05)

10 A

пост. ток 110 В
перем. ток 220 В

3

Штепсельные розетки (-HD-F03)

10 A

пост. ток 110 В
перем. ток 220 В

4

Автомат для горячих напитков (-HD-F07)

10 A

пост. ток 110 В

Ток

Уровень напряжения

перем. ток 220 В

5

Обогрев песочницы (-MB-F02)

10 A

пост. ток 110 В
перем. ток 220 В

6

FI - штепсельные розетки 220 В (-HD-F03)

0,03 A / 25 A

пост. ток 110 В
перем. ток 220 В

7

FI - штепсельные розетки 220 В (-HD-F04)

0,03 A / 25 A

пост. ток 110 В
перем. ток 220 В

8

Туалет (-DD-F02)

2,2 - 3,2 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

8

Туалет (-DD-F02) (Desiro RUS «Премиум»

)

4,5 - 6,3 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

9

Штепсельные розетки 220 В (-HD-F01)

7 - 10 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

10

Штепсельные розетки 220 В (-HD-F02)

7 - 10 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

11

Обогрев лобового стекла (-JG-F11)

20 - 25 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

12

Климатическая установка в пассажирском салоне (-LA-
F01)

80 - 100 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

13

Насос хладагента (-HE-F01)

7 - 10 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

14

Хладагент дополнительного обогрева (-HE-F03)

5,5 - 8 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

15

Вентилятор 1, медленный (-HE-F11)

4,5 - 6,3 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

16

Вентилятор 1, быстрый (-HE-F13)

20 - 25 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

17

Климатическая установка в кабине машиниста (-LA-F05)

20 - 25 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

18

Обогреватель входной двери (-LA-F09)

9 - 12,5 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

19

Обогреватель входной двери (-LA-F10)

9 - 12,5 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

20

Обогрев пола (-LA-F11)

2,8 - 4 A

пост. ток 110 В

Ток

Уровень напряжения

трёхфаз. перем. ток
380 В

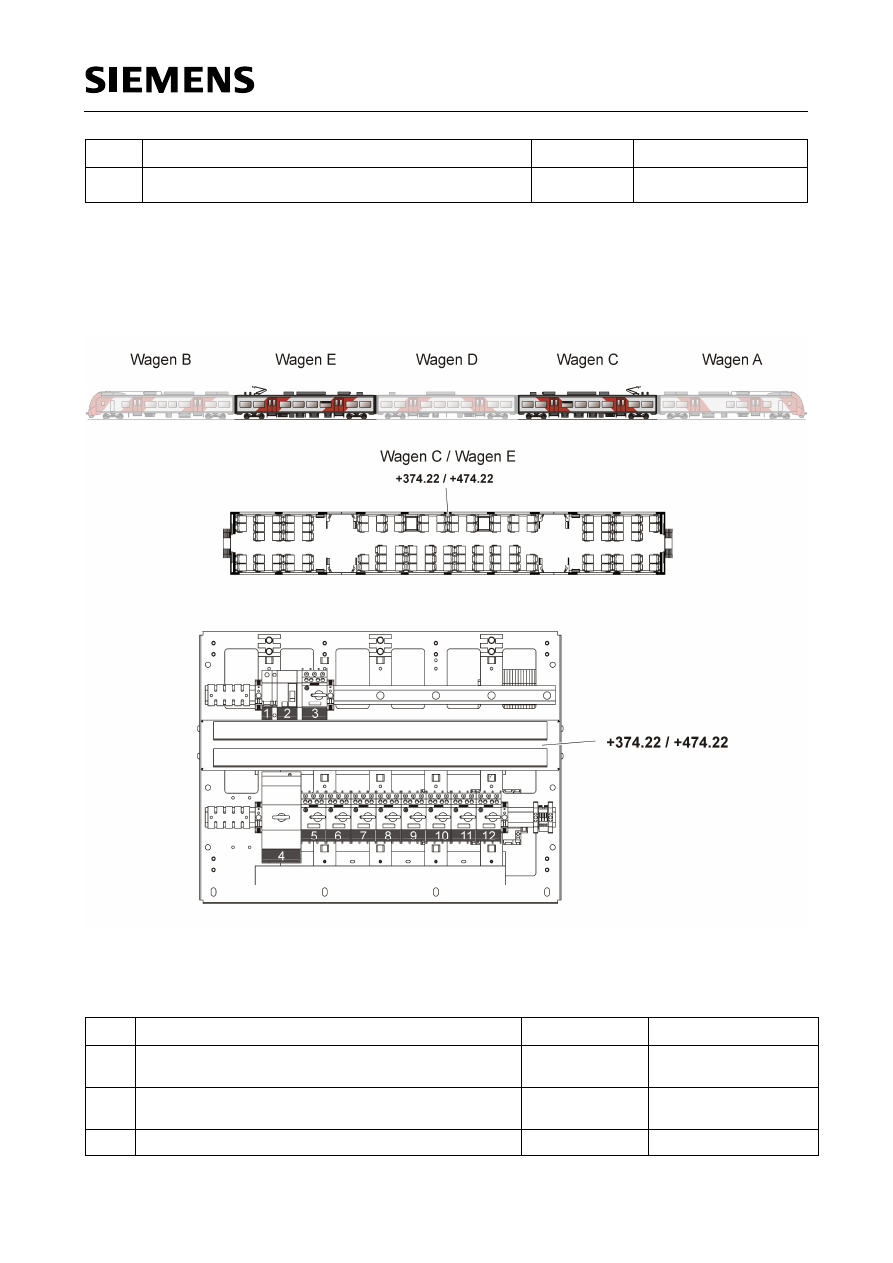

Обзор панелей АЗВ и защитных автоматов двигателя (+374.22/+474.22) в распределительных
шкафах с электрооборудованием в подвагонных контейнерах вагонов С и Е

Рис. 2.2.4.17-12: Обзор панели автоматических защитных выключателей / защитных автоматов

двигателя (+374.22/+474.22), подвагонное пространство

Таблица 2.2.4.17-9: Обзор панели АЗВ / защитных автоматов двигателя(+374.22/+474.22)

Поз.

АЗВ / защитные автоматы двигателя

Ток

Уровень напряжения

1

Розетки в багажных полках (-HD-F03)

10 A

пост. ток 110 В
перем. ток 220 В

2

FI - штепсельные розетки 220 В (-HD-F02)

0,03 A/25 A

пост. ток 110 В
перем. ток 220 В

3

Штепсельные розетки 220 В (-HD-F01)

7 до 10 A

пост. ток 110 В
