Быстродействующие выключатели постоянного тока UR26 64T. Руководство - часть 7



UR26-64T

Техническое обслуживание

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

File: d-UR26-64T_maint_ru.fm

D-31

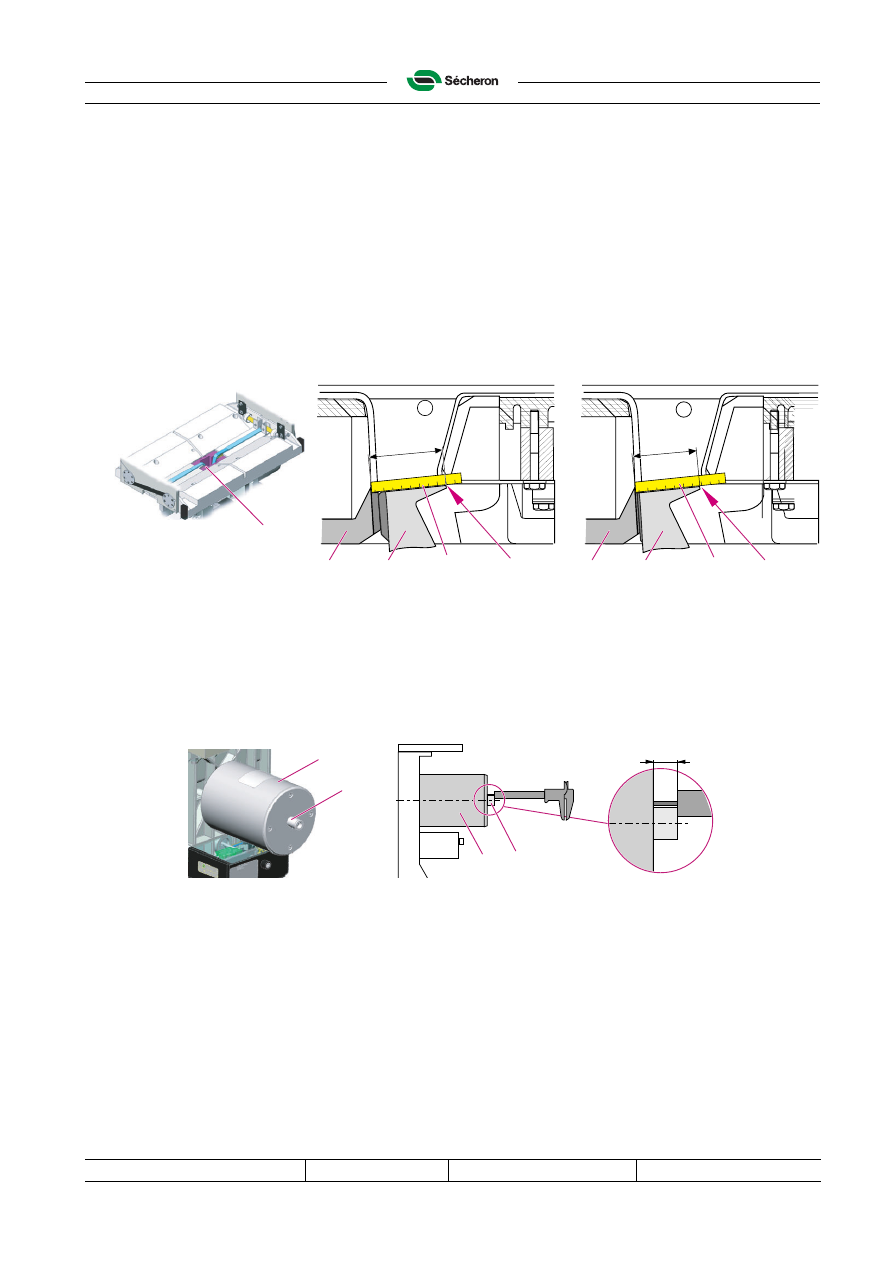

D.7.3

Измерение “W” размера износа контакта

Могут  использоваться  два  разных  метода.  Когда  есть  боковой  главным  контактам,
используйте метод 1.

Выключатель должен быть закрыт.

Метод 1

a) Снимите искрогаситель (1).
b) С  помощью  гибкой  градуированной  линейки (2) измерьте  расстояние  W

1

  между

основанием  пластины  неподвижного  контакта (3) и  рычагом (4) подвижного  контакта
(5).
Если W

1

 = 54±0.5 мм, замените главные контакты (см. §

D.8 "Замена главных контактов

и опоры"

).

02679

Расстояние “W

1

” для новых контактов 61±1мм.

Метод 2

Выключатель должен быть замкнут.

Проведите измерения как показано ниже.

– Расстояние “W

2

” для новых контактов 8±1мм.

– Если W

2

 = 3±0.5 мм, замените главные контакты (см. §

D.8

).

03624

5

10

15

20

25

30

35

40

45

50

5

10

15

20

25

30

35

40

45

50

1

3

2

4

A

B

2

5

5

3

4

W

1

W

1

W

2

1

2

1

2



Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

D-32

File: d-UR26-64T_maint_ru.fm

Техническое обслуживание

UR26-64T

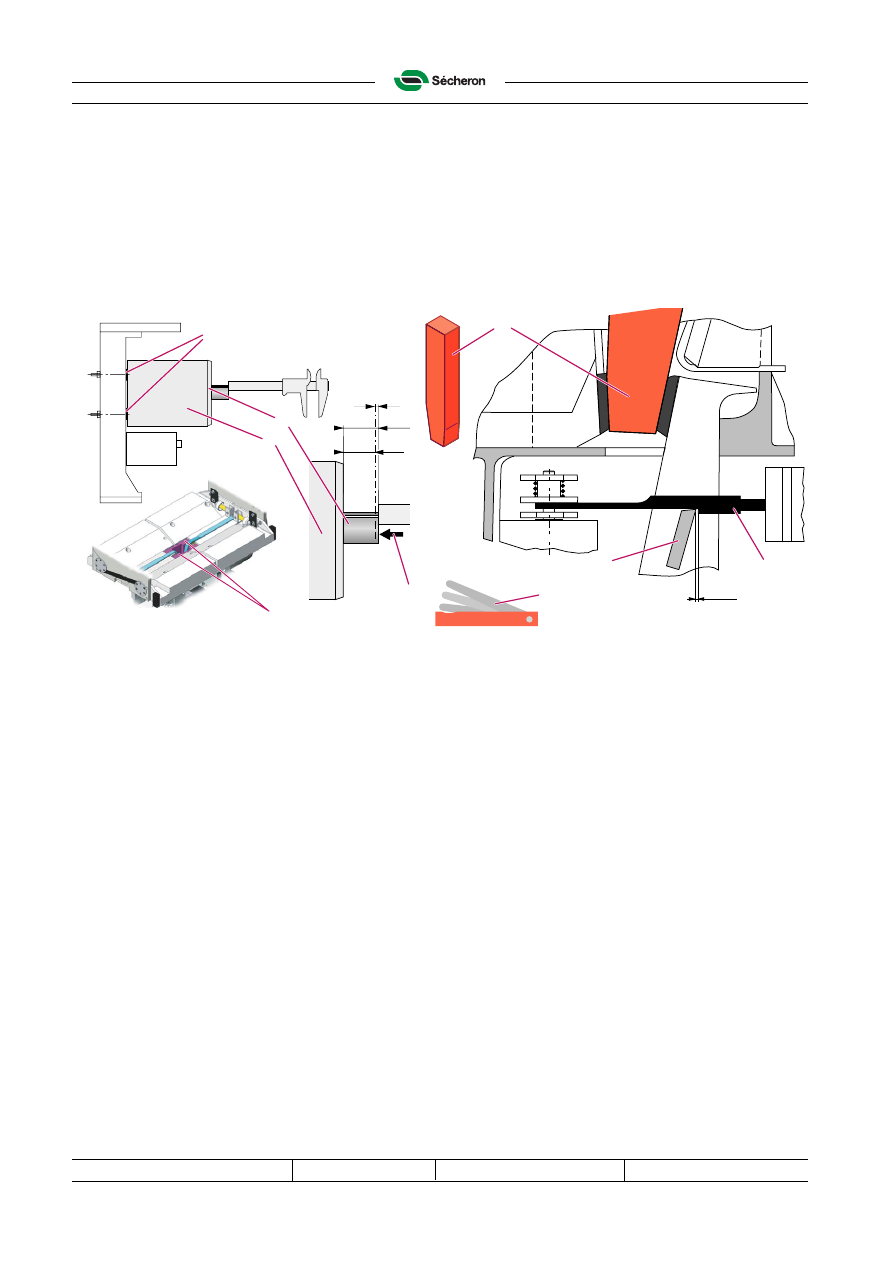

D.7.4

Проверка и наладка промежутка X

Требование: X = 2.0

± 0.5

мм.

Note! Данное  измерение  проводится  при  разомкнутом  выключателе,  закрепленном  в  этом

положении.

Измерение

a) Расширитель SG101777P00001 (1) необходимо  вставить  между  подвижными  и

неподвижными контактами, чтобы заблокировать контакты в разомкнутом положении.

02680

b) Проверка промежутка X: два возможных способа:
• С  помощью  глубиномера  или  компаратора  измерьте  насколько  выступает  шток (2) из

закрывающего устройства (3).

– Сначала, не надавливая на шток (2), измерьте длину A.
– Затем, надавливая (6) по оси штока (2), прижмите вилку (4) к обоим стопорам (5),

измерьте длину B.

– Разница A-B соответствует промежутку X.

• Снимите дугогасительную камеру (см. §

D.6.1 "Раздвиньте дугогасительную камеру"

) и

искрогасители (7).
Вставьте щуп (8) между вилкой (4) и одним из двух стопоров (5).

c) Наладьте промежуток X, если измерение вне рамок допусков.

Наладка

Добавляйте или снимайте шайбы болтов (9) закрывающего устройства до тех пор, пока не
достигните верного промежутка X (добавление шайб (9) увеличивает промежуток X).

7

4

5

1

9

3

2

B

A

X

6

8

X



UR26-64T

Техническое обслуживание

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

File: d-UR26-64T_maint_ru.fm

D-33

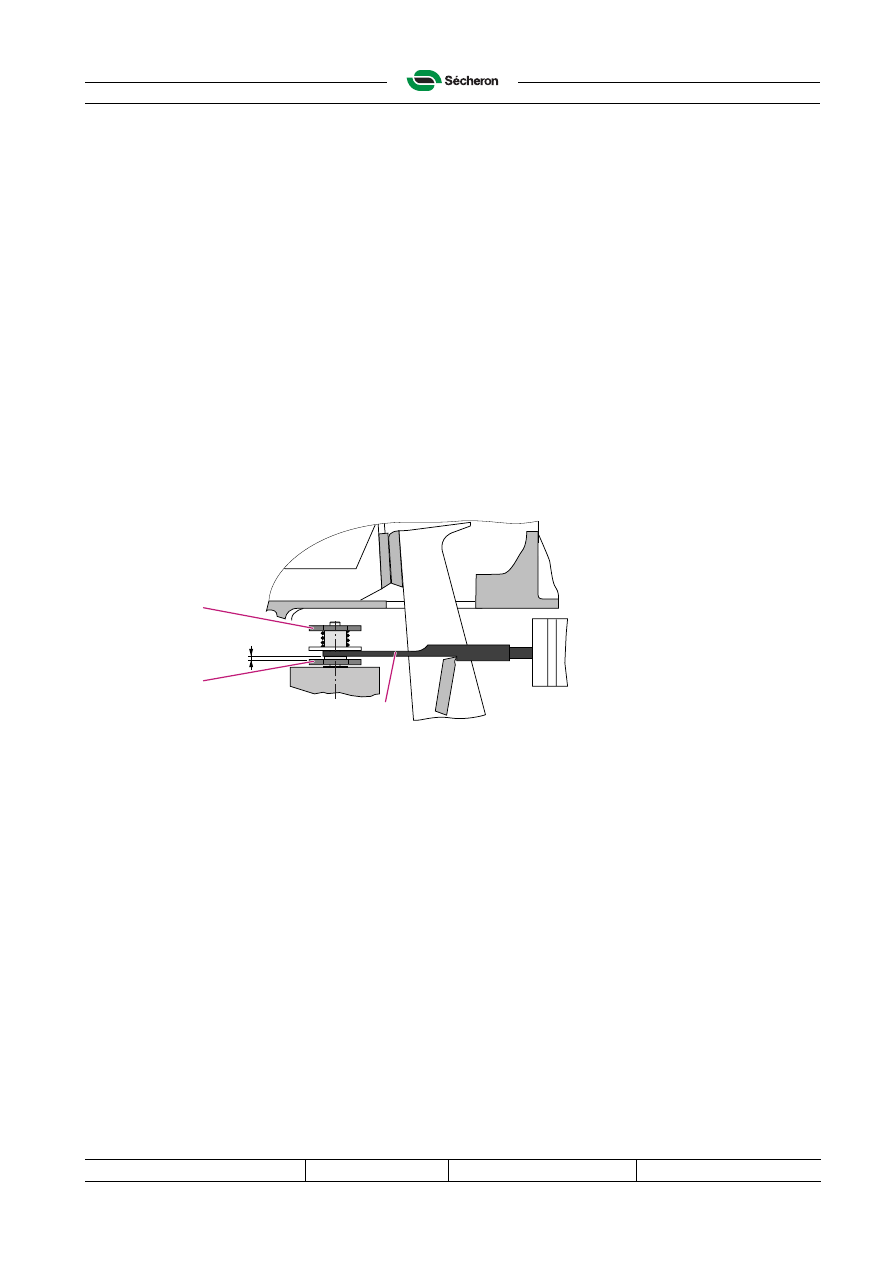

D.7.5

Проверка и наладка промежутка Y

Требование: Y = 2.0

+0.2/-0.5

мм

Note! Измерение осуществляется при замкнутом выключателе.

Измерение

Измерьте промежуток Y на обоих рычагах (6) вилки с помощью рекомендуемого Sеcheron
шаблона SG101429P2 (или  щупа).  Если  между сторонами  есть  разница, берите  среднее
значение  Y = (Y1+Y2)/2.

Наладка

Ослабьте стопорную гайку (1) и гайку (2), поверните гайку (2) для настройки промежутка Y
и снова затяните гайку (1).

После наладки необходимо произвести как минимум два размыкания/замыкания, прежде
чем перепроверять промежуток.

Note! После  каждой  установки  значения “Id” проверяйте  и  настраивайте  промежуток Y (см.

§

C.12 "Максимальная уставка тока размыкания (Id)"

).

Если  при  наладке  значения Y не  определено  особого  значения Id, установите ld на
значение “2” на шкале прямого расцепления.

02639

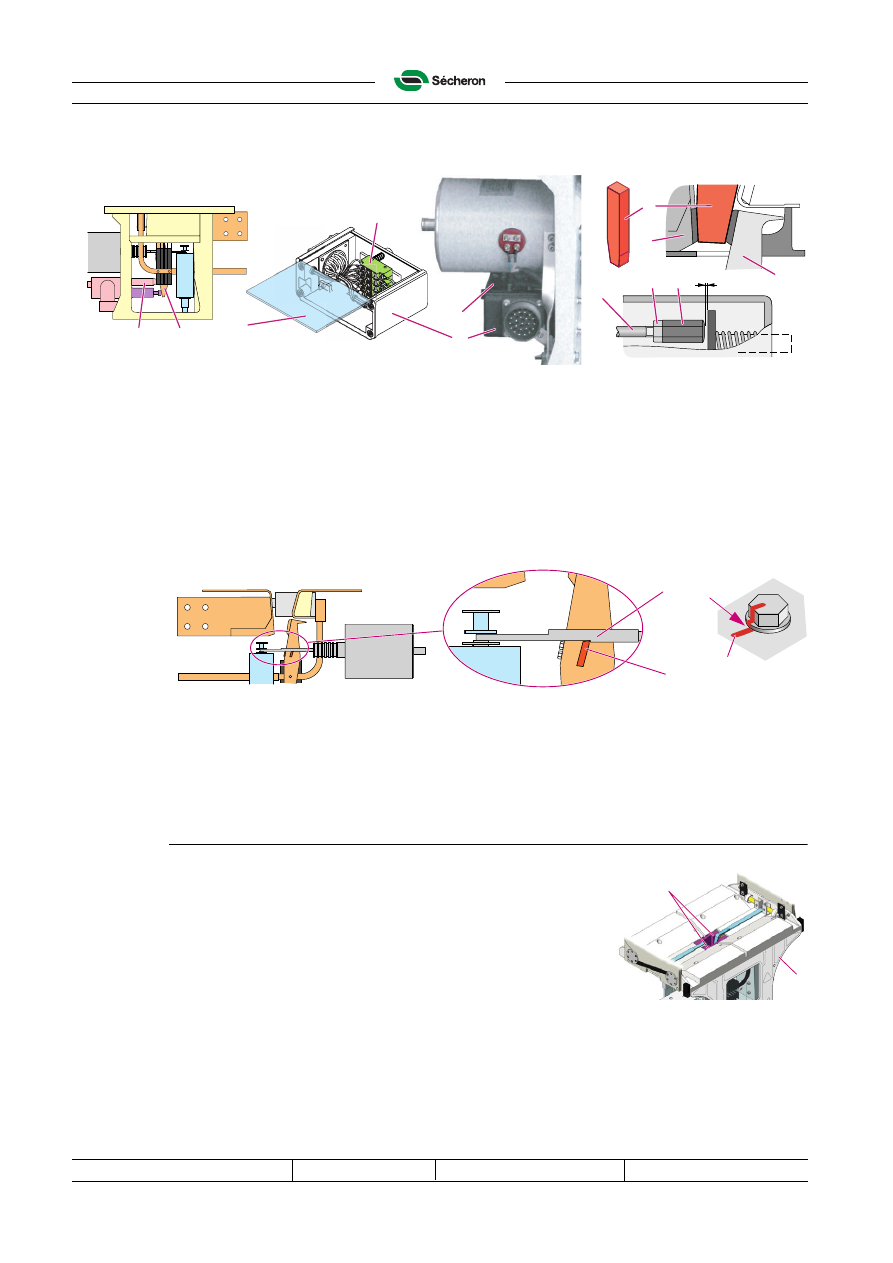

D.7.6

Проверка и наладка промежутка Z

Требование: Z = 1.6

± 0.2

 мм

Требование с установленным дополнительным скользящим контактом: Z

AC

 = 0.5

± 0.2

мм.

Установлена ли данная позиция дополнительно, см. §

G.3 "Скользящий контакт"

.

Данное  измерение  проводится  при  открытом  выключателе.  Правильная  установка
промежутка Z важна для работы вспомогательных контактов (2), которые сигнализируют о
статусе  выключателя  (разомкнут  или  замкнут).  Вспомогательные  контакты  не  могут
работать при неверном промежутке Z.

Измерение

a) Разделитель SG101777P00001 (1) необходимо  вставить  между  подвижными (3) и

неподвижными (4) контактами для их блокировки в полностью разомкнутом положении.

b) Снимите прозрачную крышку (5).
c) Измерьте  промежуток Z на  кончике  толкателя (8) с  помощью  рекомендуемого  щупа

SG101427P00002 Sеcheron (или универсального щупа).

Наладка

Ослабьте стопорную гайку (7) и гайку (6), поверните гайку (6) для наладки промежутка Z и
снова их затяните.

6

Y

1

2



Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

D-34

File: d-UR26-64T_maint_ru.fm

Техническое обслуживание

UR26-64T

После наладки необходимо произвести как минимум два размыкания/замыкания, прежде
чем повторно проверять промежуток.

02640T

D.7.7

Проверка и смазка

a) Проверьте  момент  затяжки  всех  шурупов  и  гаек  с  красными  отметками:  для  их

проверки просмотрите их красные отметки (4), которые должны быть на одной прямой;
если эти отметки не на одной прямой (5), снова затяните шуруп согласно таблице §

D.2

,

за  исключением  особо  отмеченных  моментов  затягивания  в  соответствующих
параграфах данного руководства.

b) Смажьте  вилку (2) и  собачку  храповика (3) с  помощью  кисточки  и  смазки Molycote

Longterm W2.

02713

D.7.8

Повторная сборка боковой распорки

Повторно соберите в обратном порядке, в соответствии с §

D.7.1,

не забывая шайбы (2,4)

и трубку (6).

D.8

Замена главных контактов и опоры

a) Снимите боковую распорку (4) согласно §

D.7.1

.

b) Снимите  дугогасительную  камеру  согласно §

D.6.1

"Раздвиньте дугогасительную камеру"

.

c) Снимите искрогасители (5).

D.8.1

Замена устройства подвижных контактов

Снятие

a) Снимите оба рычага (2); обе катушки (3) остаются на месте.
b) Снимите распорки (4) и оба охладителя (5).
c) Снимите коробку (6).
d) Снимите демпфер (7). Подробнее см. §

D.13

.

e) Снимите  конец  толкателя (8) с  его  места (9) на  подвижном  контакте,  затем  снимите

толкатель (8) с рамы (10). Подробнее см. §

D.13

.

1

5

9

4

3

5

2

Z

6

7

8

8

4

2

3

5

4

5

4

02715
