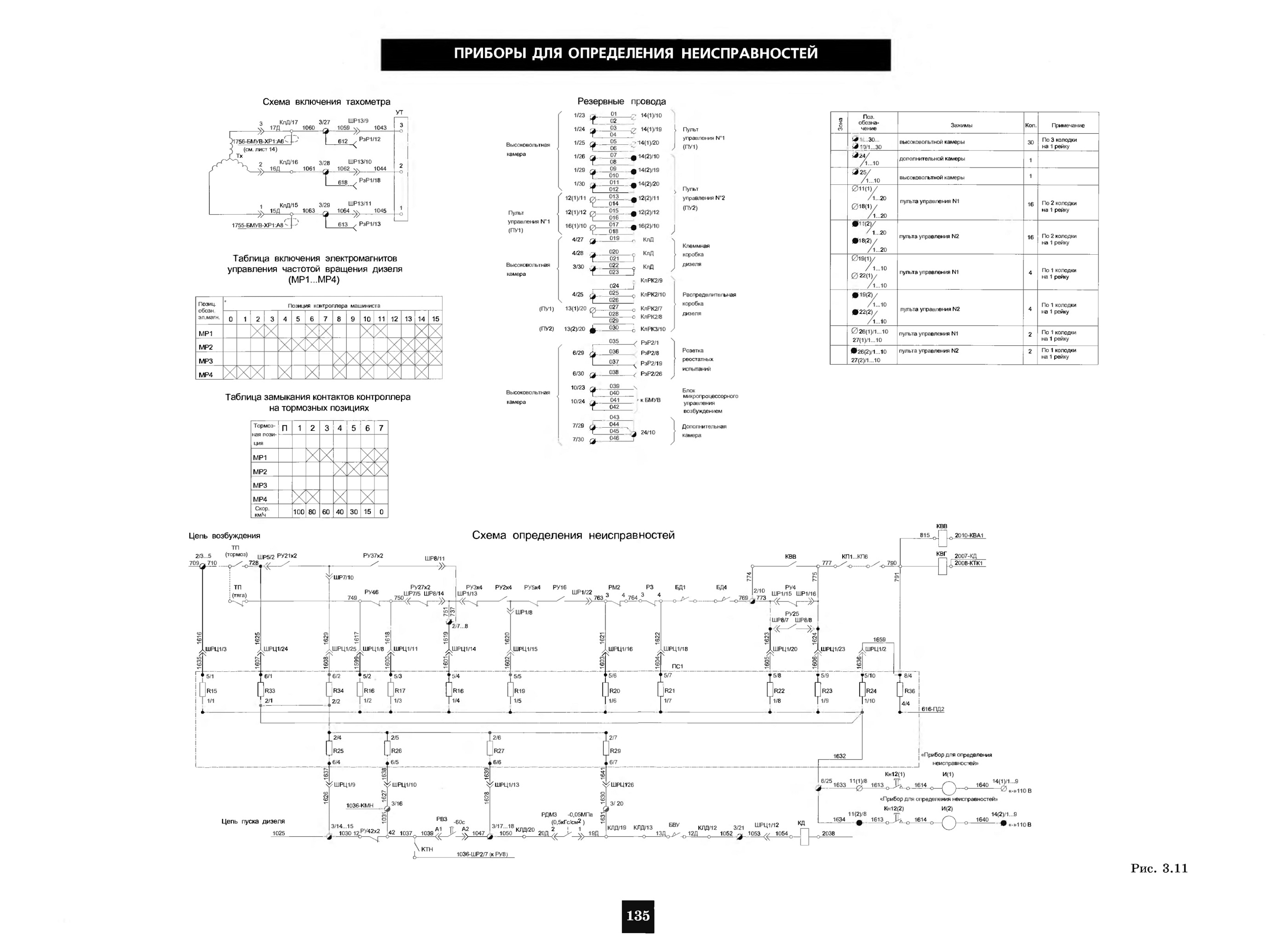

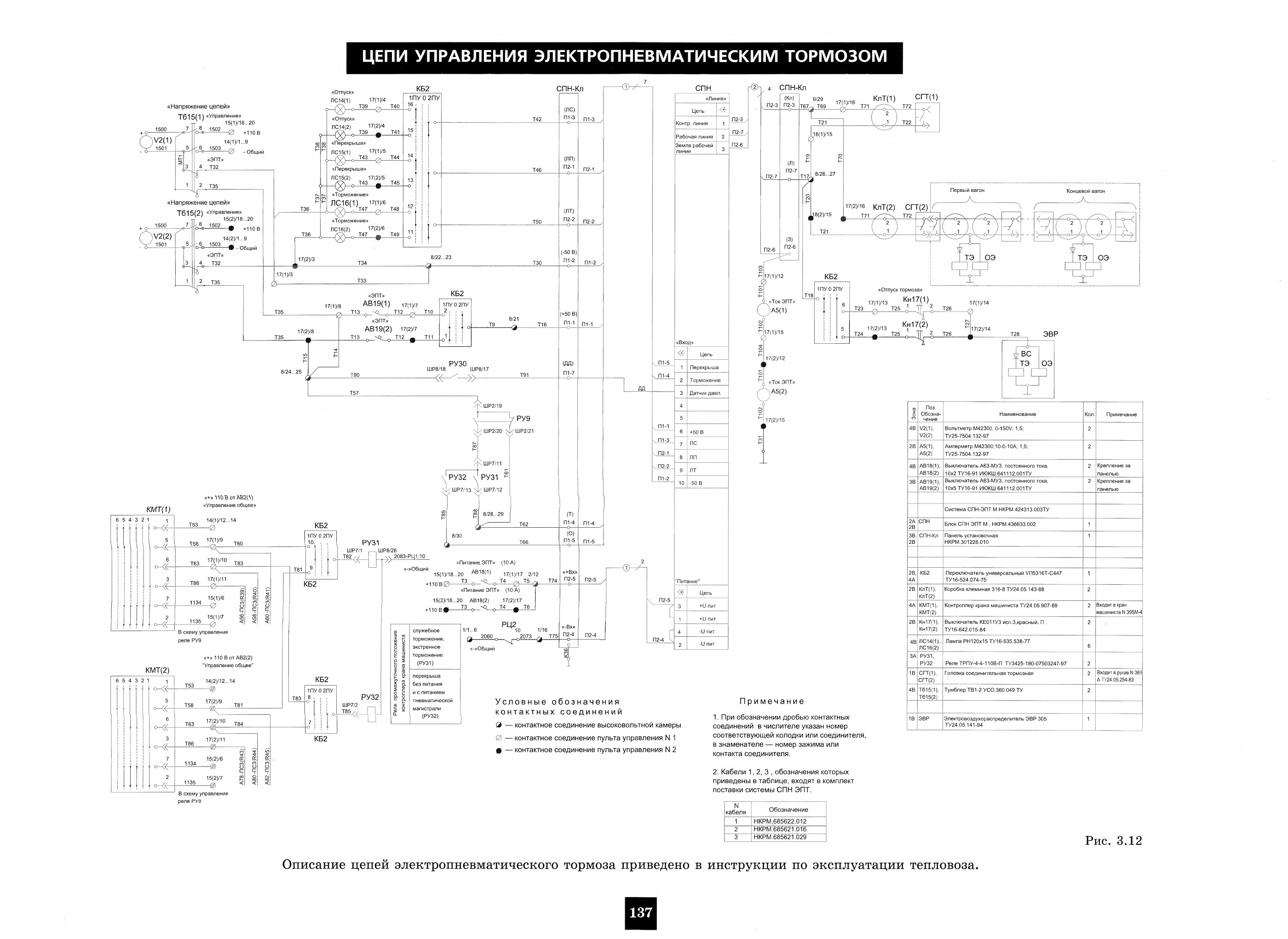

ПРИБОРЫ ДЛЯ ОПРЕДЕЛЕНИЯ НЕИСПРАВНОСТЕЙ Эти приборы, установленные на пультах управления, позволяют быстро определить не сработавшие аппараты в трех наиболее ответственных цепях: в цепи включения нагрузки (реле РВ2, контакторы КВВ и КВГ) в режимах тяги и тормоза, а также в цепи катушки контактора пуска дизеля КД. Указательные приборы «И» представляют собой миллиамперметры на ток 10 мА, подключенные к контактам аппаратов управления через высокоомные резисторы R15—R34. Шкала миллиамперметра имеет 10 делений. В зависимости от числа замкнувшихся контактов изменяется количество параллельно включенных резисторов и, следовательно, ток в цепи миллиамперметра. Чем больше замкнуто контактов, тем больше величина тока. Рядом с прибором прикреплена табличка, в которой приведены показания миллиамперметра в делениях и соответствующие им обозначения не сработавших аппаратов. Поскольку цепи нагрузки и пуска дизеля никогда не включаются одновременно, один указатель может использоваться для контроля трех цепей. Кнопочный выключатель Кн12 служит для замыкания цепи прибора. Величина сопротивления резисторов R15—R34 выбрана достаточно большой (100—110 кОм) для того, чтобы реле РВ2 и контакторы КВВ, КВГ и КД не могли ложно включиться или остаться включенными после размыкания контактов в цепях катушек.
|
