ТЕПЛОВОЗ ТГМ3Б. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
нажмите на картинку для увеличения

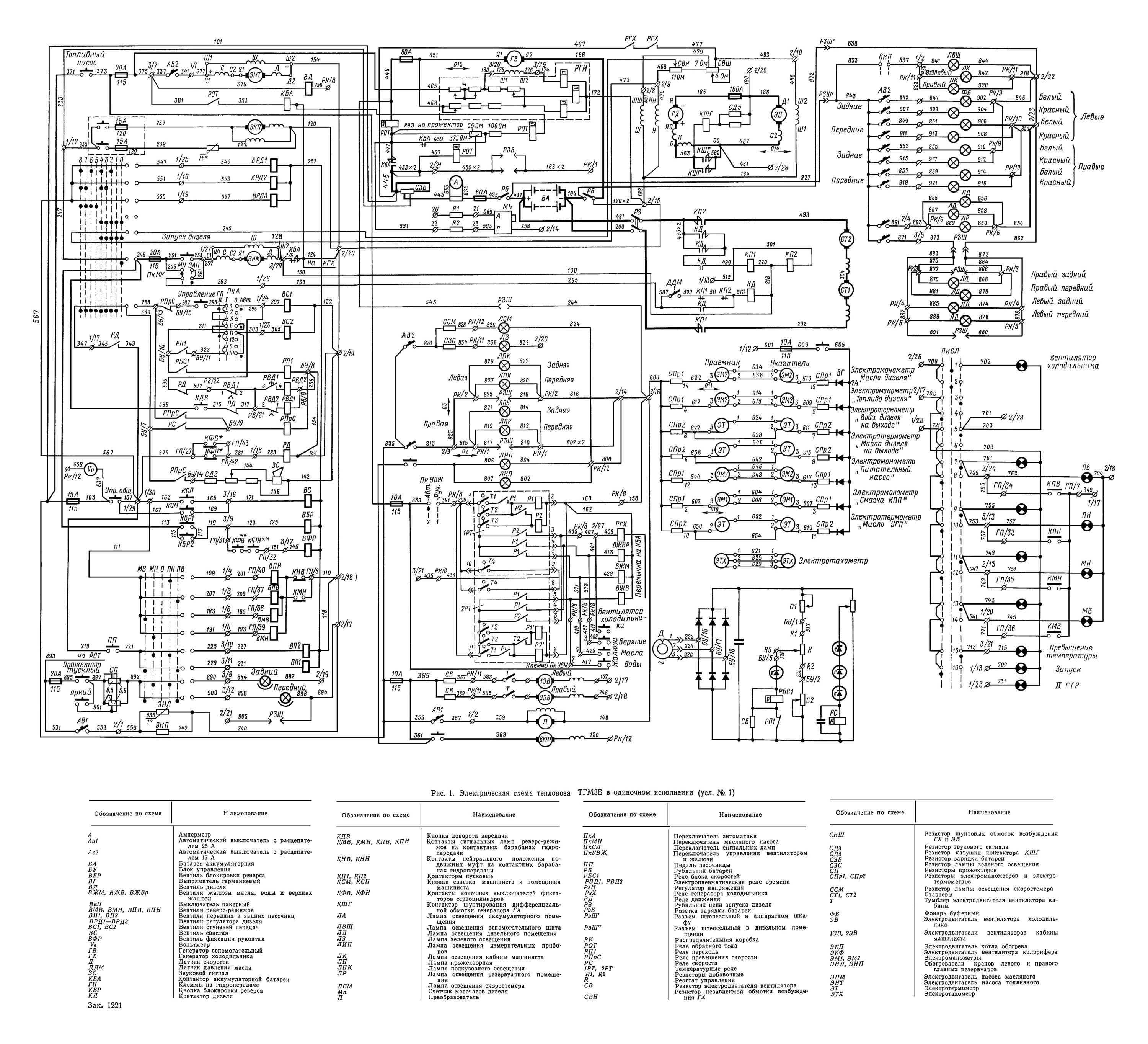

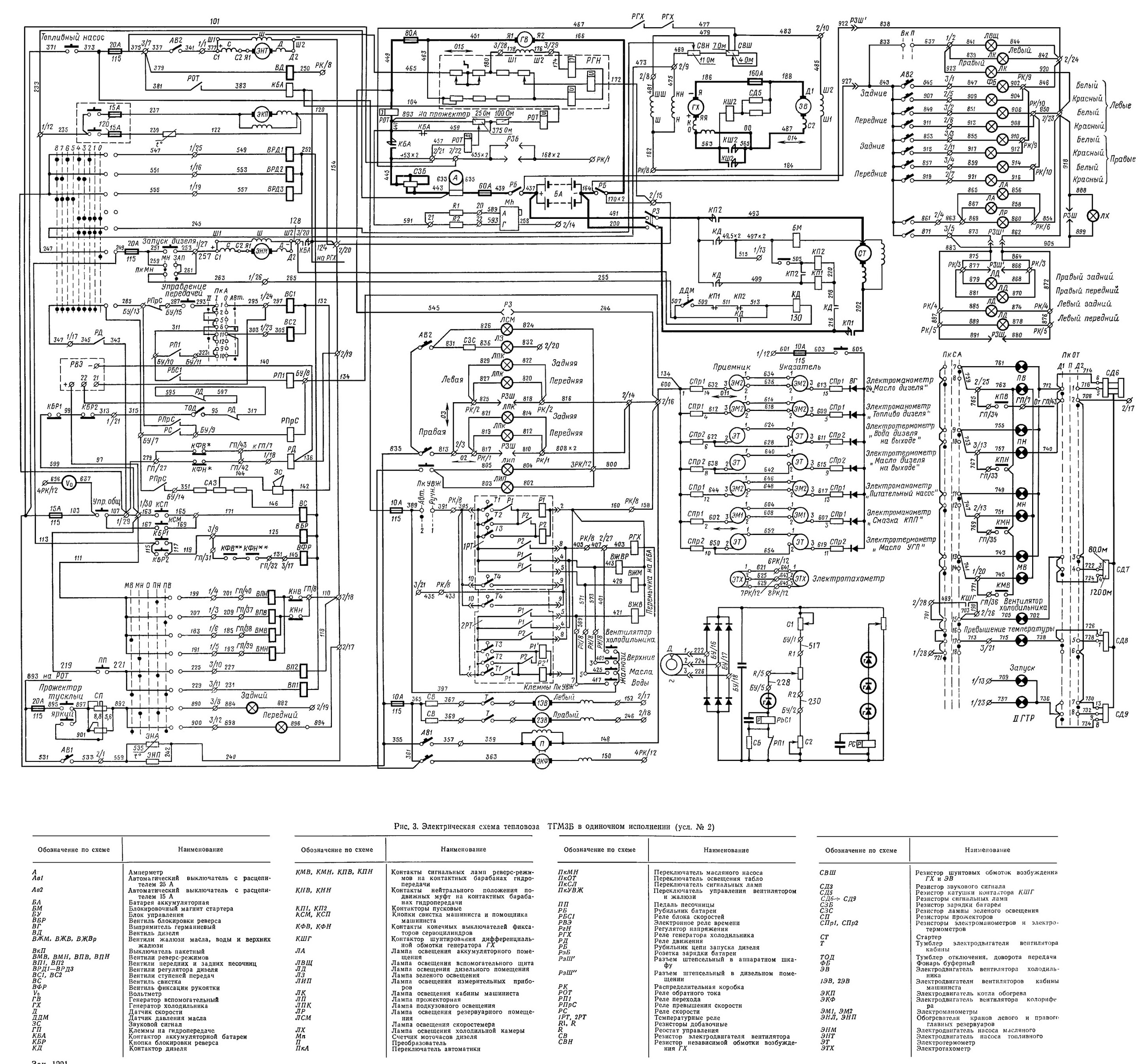

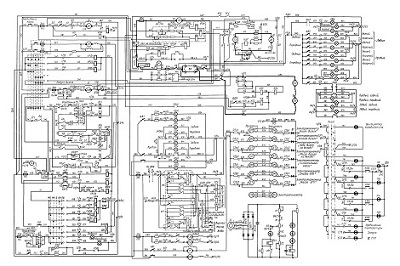

Рис 1 Электрическая схема тепловоза ТГМ3Б в одиночном исполнении (усл 1)

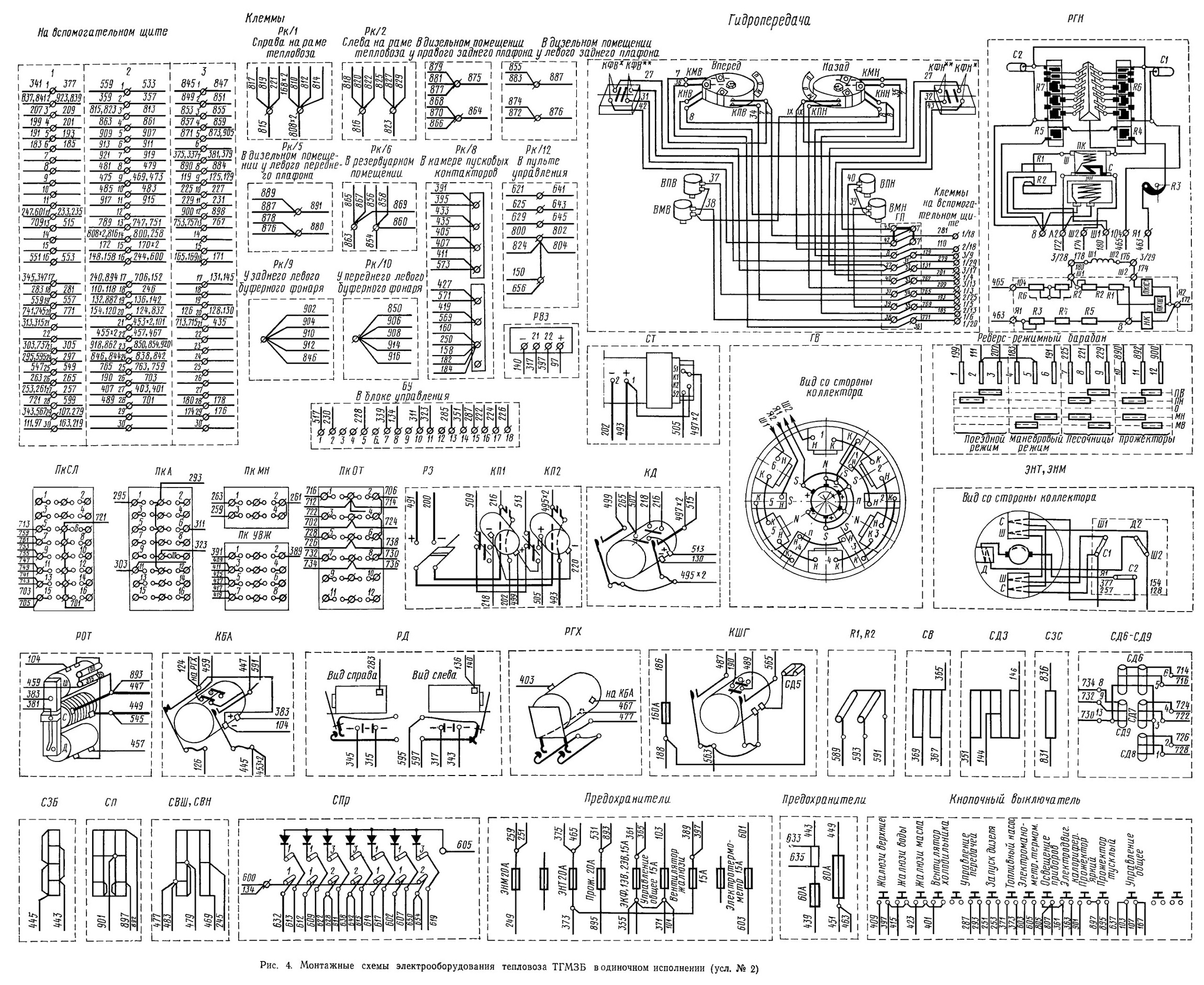

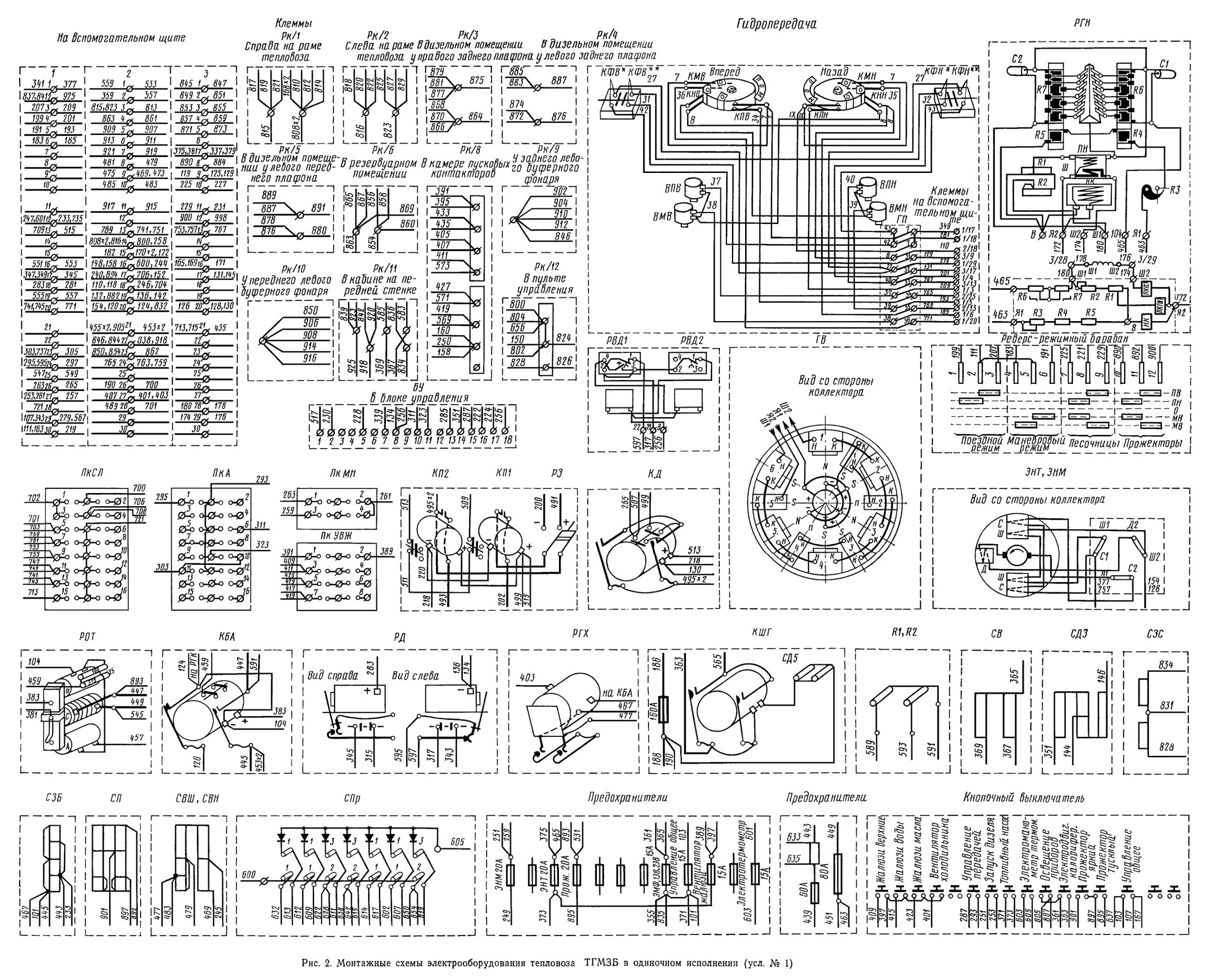

Рис 2 Монтажные схемы электрооборудования тепловоза ТГМ3Б в одиночном исполнении (усл 1)
