Тепловоз ТЭП70 БС. Руководство - часть 94

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

6

6



Перед транспортировкой МПГ пиропатроны необходимо вывернуть и установить

крышки-заглушки в двух местах.

Перед введением тепловоза в эксплуатацию необходимо убедиться, что система ис-

правна и на индикаторе БКИ высвечивается “Норма”.

Не допускайте попадание на пусковое устройство топлива, масла, воды; ударов: по

модулям МПГ, пиропатронам, УРП7, затвору, манометру и прямого нагрева баллонов ис-

точниками тепла.

При обнаружении очага пожара используйте всѐ имеющееся пожарное оборудова-

ние и подручные средства для его тушения.

При появлении сигнала “ПОЖАР” локомотивная бригада должна :

-убедиться в возникновении возгорания;

-сообщить о факте пожара по радиосвязи дежурному по депо;

-остановить поезд в соответствии с требованиями инструкции ЦТ/ЦУО 175 и приступить

к тушению пожара.

Для тушения пожара в кузове, ВВК или БТР необходимо:

-убедиться , что в кузове и в ВВК нет людей ,двери и люки закрыты ;

-проверить, что на дисплее БКИ отображается верная информация о месте пожара (Кузов,

ВВК или БТР);

-нажать клавишу “ПУСК” и удержать ее до момента включения подсветки клавиши кно-

почной станции;

-на тепловозах с № 087 повторно нажать клавишу «Пуск». Время между нажатиями не

должно превышать 12 сек;

-по индикации на БКИ убедиться, что начался отсчет 30-секундной задержки пуска;

-покинуть тепловоз всем членам локомотивной бригады.

В случае, если отсутствует возможность покинуть тепловоз за 30-ти секундный

интервал времени, возможно продление данного времени путем нажатия клавиши

“ОТМЕНА” на кнопочной станции . При этом отсчет времени останавливается , до по-

вторного нажатия клавиши “ПУСК” . После нажатия он продолжится с того момента , на

котором был остановлен. Для работы в таком режиме необходимо иметь изолирующие

противогазы (с тепловозом не поставляется).

После срабатывания СОТП в течение 15 минут запрещается открывать двери и

люки тепловоза . Проветривание и протушивание возможных тлеющих очагов пожара

допускается по истечении этого времени .

В случае, если обнаруженный очаг пожара в кузове или в ВВК незначителен, ло-

комотивная бригада, по своему усмотрению, может не нажимать клавишу «Пуск» СОТП,

ТЕПЛОВОЗ ТЭП70 БС.           РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ





7



а погасить пожар ручными огнетушителями ОУ-3 или ОП-8 с использованием су-

хого песка.

При обнаружении пожара в тяговых двигателях тепловоза приведите в действие установ-

ку газового пожаротушения с помощью устройства ручного пуска (УРП7), которое уста-

новлено непосредственно на модуле МПГ1.

При визуальном обнаружении пожара в Кузове, ВВК или БТР, когда пожарные из-

вещатели  не сработали и информация о пожаре на БКИ СОТП отсутствует необходимо

произвести двукратное нажатие на клавишу «Пуск»на тепловозах с № 087 или однократ-

ное нажатие на тепловозах № № 046-086, что приведет к срабатыванию пиропатронов и

выпуску газа из двух модулей одновременно по 3-м направлениям (Кузов, ВВК, БТР).

При угрозе перехода огня на состав, не прекращая тушения подручными средства-

ми , до выпуска газа, перекройте концевые краны, разъедините соединительные рукава

тормозной системы, отцепите и отведите тепловоз на расстояние, исключающее переход

огня на

другие объекты, обеспечив требования ПТЭ и инструкции по оставлению состава на пе-

регоне.

2.3 Эксплуатация, обслуживание и ремонт электрических машин и аппаратуры

разрешается лицам, прошедшим специальную подготовку, изучившим настоящую инст-

рукцию и усвоившим правила техники безопасности при эксплуатации электроустановок,

а также действующие на железнодорожном транспорте правила по технике безопасности

при эксплуатации,  обслуживании подвижного состава.

При испытаниях и в процессе эксплуатации все предусмотренные конструкцией

крышки тягового генератора, тяговых электродвигателей, двери высоковольтной камеры,

дополнительной камеры, выпрямительной установки, крышки люков к тормозным рези-

сторам и др. должны быть установлены на место, надежно закрыты, закреплены.

Во время осмотра электрических машин и аппаратов на тепловозе дизель должен

быть остановлен.

Перед снятием защитных крышек с люков для осмотра и ремонта электрооборудо-

вания убедитесь, что подлежащие осмотру или ремонту электрические машины, аппара-

ты, выпрямительная установка, аппараты высоковольтной камеры, дополнительной каме-

ры и т.д. не находятся под напряжением. Подключение и отключение штепсельных разъ-

емов под напряжением запрещается.

При осмотре внутренних полостей электрических машин, выпрямительной уста-

новки, аккумуляторной батареи необходимо пользоваться переносными осветительными

приборами с безопасным напряжением, имеющими защитную решетку.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

8

8



Нельзя допускать нарушения целостности изоляции электрических проводов, а

также попадания на них горюче-смазочных материалов, которые способствуют ее разру-

шению, так как оголенные участки создают дополнительную угрозу поражения обслужи-

вающего персонала электрическим током.

В случае крайней необходимости при устранении неисправностей в электрических

аппаратах, находящихся под напряжением, применяйте диэлектрические галоши, перчат-

ки и инструмент с изолированными ручками, имеющими клеймо проверки.

Запрещается производить работы по осмотру и обслуживанию электрического тор-

моза  при работающем дизеле.

Во избежание поражения токами высокого напряжения категорически запрещается

выход обслуживающего персонала на крышу тепловоза во время стоянок и следования его

на электрофицированных участках пути.

Запрещается  производить  работы  с  межвагонным  соединением  энергоснабжения

при наличии на нем напряжения. Включение и отключение цепи энергоснабжения следует

производить только с помощью одного ключа, от которого подается сигнал на включение

(отключение) контактора энергоснабжения.

Дверь выпрямителя В-ТППД должна быть заперта ключом (из комплекта ЗИП вы-

прямителя).

2.4 Во исполнение п. 2.3 инструкции № ЦТ-6 в каждой кабине предусмотрено нали-

чие аварийного выхода и аварийной лестницы модели КЕЛ-15 в специальном контейнере

под креслом помощника машиниста (см. рис.1а поз.3).

В случае необходимости  покинуть локомотив через окно кабины необходимо:

       1. Остановить локомотив и отключить электропитание.

       2. Открыть боковое окно поз.1 (Рис.1а).

       3. Повернуть контейнер вниз на 90



 за верхнюю ручку поз.4 (Рис.1б).

       4. Открыть дверку поз.5, потянув за ручку поз.6 (Рис.1б), отстегнуть ремни поз.7

(Рис.1в) и аккуратно извлечь лестницу поз.8 из контейнера.

      5. Развернуть крепѐжные дуги и распрямить центральный упор (см. рис.1г «А»).

       6. Закрепить дуги на подоконнике таким образом,  чтобы лестница свешивалась нару-

жу, то есть белые концы дуг должны упираться во внутреннюю стенку, а красные в на-

ружную стенку (см. рис.1г «В»).

       7. Потянуть фиксирующую ленту поз.9 (Рис.1в) при этом лестница развернется.

           В развѐрнутом виде лестница показана на рис.2.

       9. Проверить устойчивость крепления лестницы и покинуть кабину.

       10. При эвакуации  принимать необходимые меры предосторожности.

ТЕПЛОВОЗ ТЭП70 БС.           РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ





9

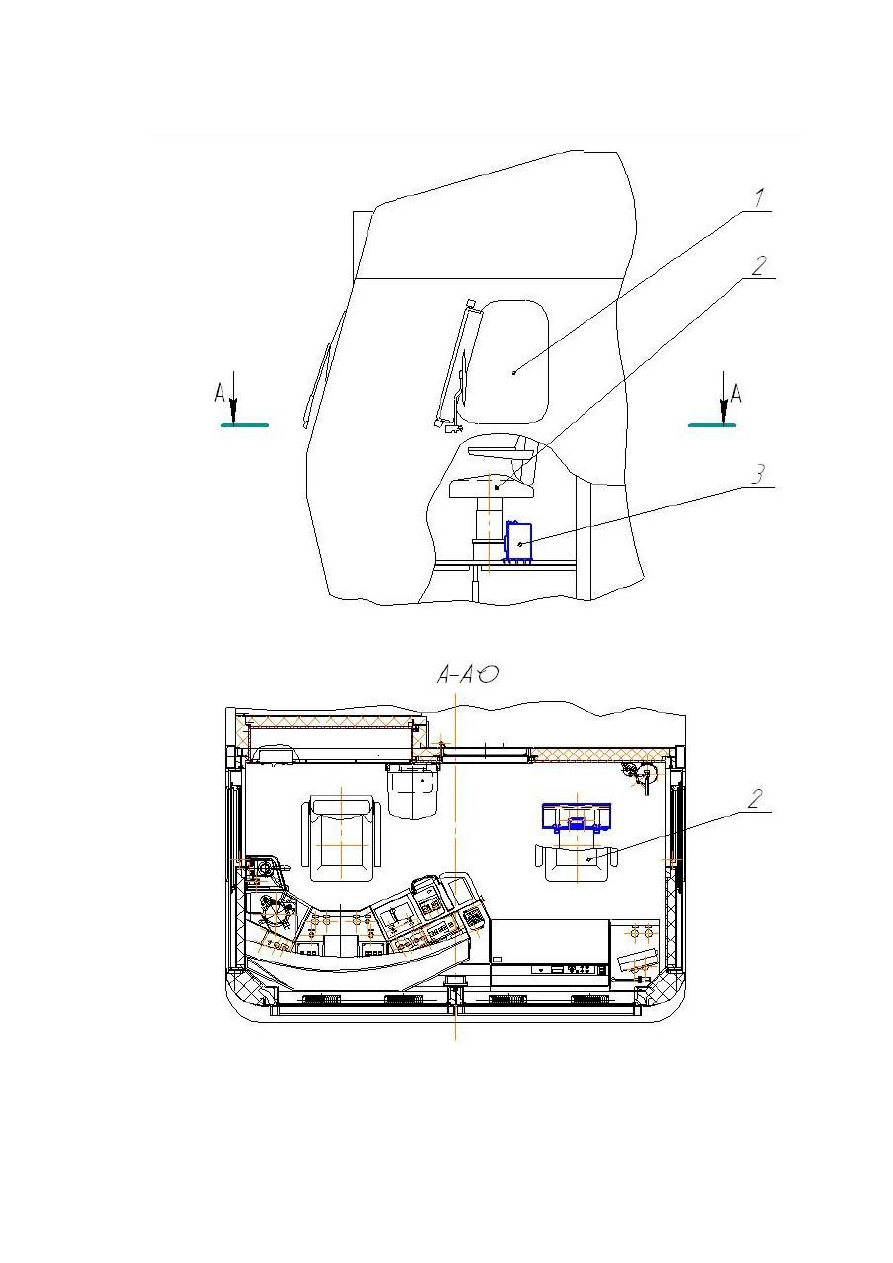

1-боковое окно; 2-кресло помощника машиниста; 3-контейнер складной пожарной

лестницы

Рисунок  1а
