Радиостанция РВС-01. Руководство - часть 17

6 9

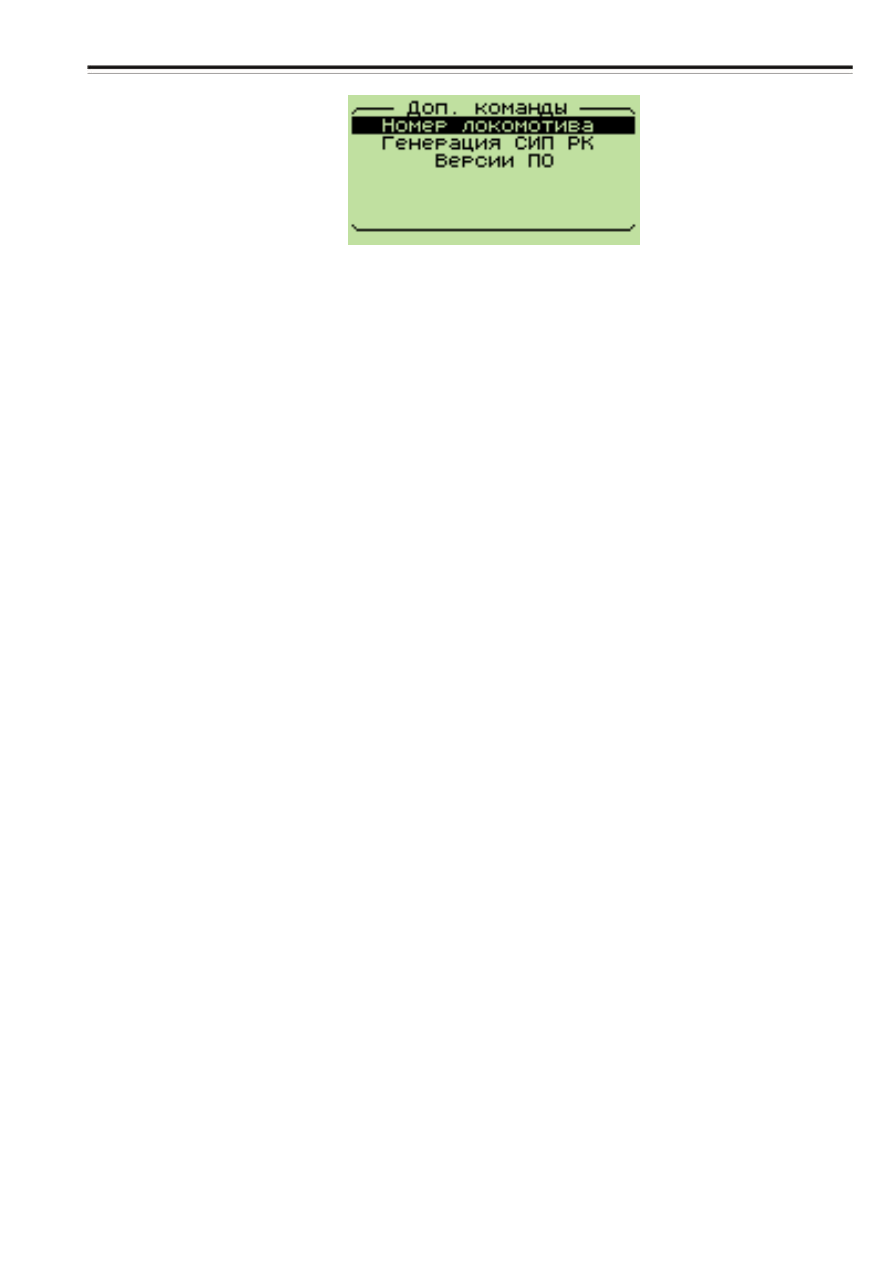

Рисунок 44

2.3 Пользование радиостанцией

2.3.1  При  правильном  монтаже,  подключении  всех  устройств  и

установке  параметров  конфигуратора  радиостанция  сразу  начинает

работать.  После  настройки  АнСУ-В  и  порогов  ПШ  радиостанция  готова  к

работе.  В  эксплуатации  необходимость  в  обслуживании  возникает  только

при появлении неисправностей или при профилактических работах.

2.3.2 Порядок работы радиостанции в режиме «ПРС»

2.3.2.1  Снять  трубку  МТТ  (пульт  ПД)  с  держателя.  Радиостанция

перейдет  в  режим  открытого  канала - индикатор  «ОТ/ЗК»  напротив  кнопки

выбранного  диапазона  засветится  зеленым  светом.  Для  смены  диапазона

или  канала  нажать  на  соответствующие  кнопки  ПУ  или  ПД.  Переключение

отображается светодиодным индикатором.

При  работе  в  диапазоне  МВ  (УКВ)  перевести  радиостанцию  на  другой

канал можно нажатием одной из кнопок от «1» до «3» или на другую группу

частот.  Переход  на  другую  группу  производится  при  нажатой  и

удерживаемой  клавише  «УКВ»  нажатием  одной  из  кнопок  от «1» до «3» на

пульте  ПУ.  Индикация  выбранного  канала  осуществляется  свечением

светодиода на передней панели пульта ПУ и ПД, кроме того, группа и канал

отображаются на  графическом индикаторе пульта ПУ.

2.3.2.2  Прослушать  радиоканал,  если  он  занят  переговорами  других

абонентов,  дождаться  конца  переговоров.  На  пульте  ПУ  или  ПД

кратковременно нажать кнопку вызова:

-  «ДСП» - для соединения с дежурным по станции;

-   «ЛОК» - для связи с соседним локомотивом;





7 0

-  «ДНЦ» - для связи с диспетчером ДНЦ1;

-  «ЛИН» - для связи с диспетчером ДНЦ2.

Индикатор «ПМ/ПД» на время вызова светится красным светом.

2.3.2.3  Нажать  тангенту  трубки  МТТ  или  пульта  ПД  (индикатор

«ПМ/ПД»  засветится  красным  светом)  и  голосом  вызвать  требуемого

абонента.  Отпустить  тангенту  (красный  индикатор  «ПМ/ПД»  погаснет),

прослушать ответ.

2.3.2.4  По  окончанию  переговоров  вернуть  трубку  МТТ  (пульт  ПД)  в

держатель.

2.3.2.5 При приеме вызова от абонентов других радиостанций поднять

трубку  МТТ  (пульт  ПД)  из  держателя,  нажать  тангенту  и  ответить

вызываемому абоненту.

2.3.2.6  Работа  органов  управления  пульта  ПД  (переключение

диапазонов,  режимы  приема–передачи  и  вызовы)  не  отличается  от  работы

кнопок  с  идентичными  названиями  пульта  ПУ.  Операции,  связанные  с

регулированием  громкости  выносного  громкоговорителя  и  переключением

каналов,  производятся  с  помощью  функциональной  кнопки  “ТОН,”

расположенной  в  верхней  части  ПД.  При  нажатии  кнопки  “ТОН”  оба

индикатора

”ОТ/ЗК”

пульта

ПД

загораются

оранжевым

светом.

Дополнительные функции нанесены маркировкой сбоку кнопок.

Для  регулирования  уровня  громкости  выносного  громкоговорителя  с

пульта  ПД  нажать  кнопку  “ТОН“  и,  удерживая  ее  нажатой,  кнопками  «^»  и

«v», установить уровень громкости.

Для  оперативного  переключения  каналов  с  пульта  ПД  нажать  кнопку

“ТОН”  и,  удерживая  ее  нажатой,  кнопками  “1”, ”2”, ”3”,  установить

требуемый канал.

2.3.2.7  Держатель  пульта  дополнительного  ПД  кроме  функции

фиксации ПД выполняет еще роль датчика управления режимом открытого-

закрытого  канала.  При  установки  ПД  в  держатель  канал  переходит  в

закрытое состояние.

7 1

2.3.3 Порядок работы радиостанции в режиме «СРС»

2.3.3.1 Независимо от положения трубки МТТ (на держателе пульта или

снята)  радиостанция  находится  в  режиме  открытого  канала  на  выбранном

ранее  диапазоне - индикатор  «ОТ/ЗК»  напротив  кнопки  установленного

диапазона  светится  зеленым  светом.  Для  смены  диапазона  нажать  на

соответствующие  кнопки  ПУ  или  ПД.  Переключение  радиостанции

показывает индикатор рядом с кнопкой.

Перевод радиостанции на другой канал производится нажатием кнопок

от «1» до «3» или переходом на другую группу каналов. Переход на другую

группу производится при нажатой и удерживаемой клавише «УКВ» нажатием

одной  из  кнопок  от «1» до «3» пульта  ПУ.  Индикация  выбранного  канала

осуществляется свечением светодиода на передней панели пульта ПУ и ПД,

группа и канал отображаются на ЖК индикаторе пульта ПУ.

2.3.3.2  Прослушать  радиоканал,  если  он  занят  переговорами  других

абонентов, дождаться конца переговоров.

2.3.3.3  Нажать  тангенту  трубки  МТТ  и  голосом  вызвать  абонента.  При

этом  индикатор  «ПМ/ПД»  засветится  красным  светом.  Отпустить  тангенту

(индикатор «ПМ/ПД» погаснет), прослушать ответ.

2.3.3.4  При  приеме  голосового  вызова  от  других  радиостанций  нажать

тангенту трубки МТТ и ответить вызываемому абоненту.

2.3.3.5  Работа  пульта  дополнительного  ПД  в  режиме  «СРС»  не

отличается от работы в режиме «ПРС», за исключением режима открытый-

закрытый  канал.  В  режиме  «СРС»  установка  ПД  в  держатель  не  приводит

изменений  состояния  канала  приема.  Переключение  каналов  на  пульте  ПД

возможно только в пределах выбранной на пульте ПУ группы каналов.

2.3.3.6  Работа  в  режиме  «СРС»  в  УКВ  диапазоне  возможна  на 18

каналах, в двух равноправных наборах частот – СРС1 и СРС2 (по 9 каналов

в  каждом).  Выбор  СРС1  или  СРС2  осуществляется  через  функциональную

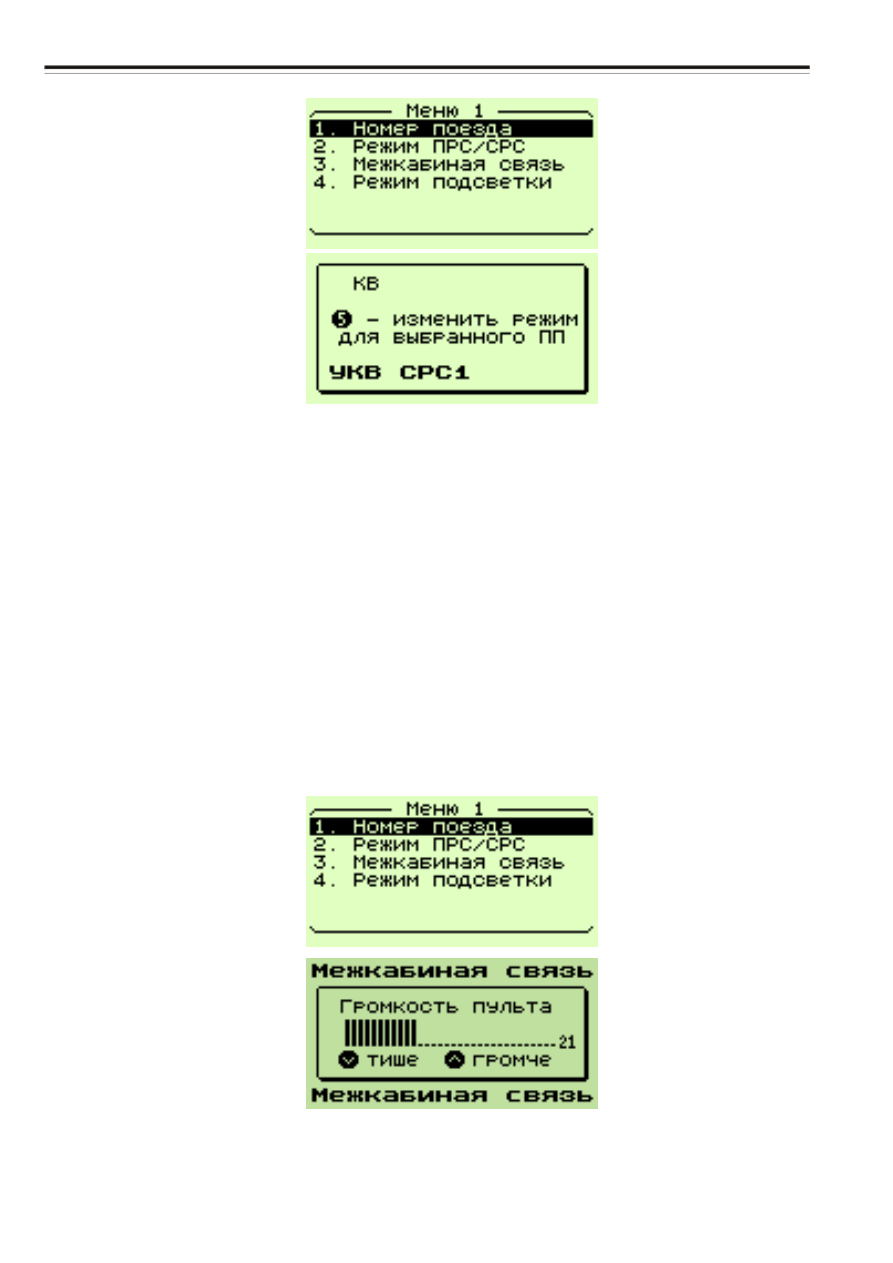

клавишу «F». Меню изменения режима «ПРС-СРС» и выбора «СРС1-СРС2»

показано на рисунке 45.





7 2





Рисунок 45

Для выбора режимов «ПРС», «СРС1» или «СРС2» нажать кнопку «2» и в

открывшемся меню нажатием кнопки «5» выбрать требуемый режим.

2.3.4  Порядок  работы  радиостанции  в  режиме  служебной

(межкабинной) связи

2.3.4.1  Режим  служебной  (межкабинной)  связи  используется  при

размещении  двух  пультов  одной  радиостанции  в  разных  кабинах

локомотива.  Вход  в  режим  служебной  связи  представлен  на  рисунке 46 и

производится  клавишей  “F”  пульта  через  «Меню1»,  затем  нажатием

клавиши «3»





Рисунок 46

Работа межкабинной связи имеет следующие особенности:
