Радиостанция РВС-01. Руководство - часть 1

5

Настоящее  руководство  по  эксплуатации  предназначено  для

ознакомления  с  семейством  радиостанций  РВС-1 (далее  по  тексту

радиостанция),  представляющими  собой  универсальные  двухдиапазонные

локомотивные  симплексные  радиостанции  для  сетей  поездной,  ремонтно-

оперативной  и  станционной  радиосвязи  на  железнодорожном  транспорте,  а

также c конструкцией,

принципом

действия

и

характеристиками

радиостанции с целью обеспечения правильной и безопасной эксплуатации,

технического

обслуживания,

текущего

ремонта,

хранения

и

транспортирования.

Пользоваться  радиостанцией  может  оператор,  прошедший инструктаж

и  изучивший  настоящее  руководство  по  эксплуатации,  а  также

аттестованный  по  «Правилам  технической  эксплуатации  электроустановок

потребителей  и  правилам  техники  безопасности  при  эксплуатации

электроустановок  потребителей»  и  имеющий  квалификационную  группу  по

технике безопасности не ниже III.

Настоящее

руководство

распространяется

на

локомотивные

ЦВИЯ.464514.005-02,

РВС-1-04

ЦВИЯ.464514.005-04,

РВС-1-05

ЦВИЯ.464514.005-05,  отличающихся  друг  от  друга  составом  и  количеством

входящих в комплектацию блоков.

























6

1 Описание и работа изделия

1.1 Назначение изделия

1.1.1  Радиостанция  в  зависимости  от  исполнения  предназначена  для

работы  в  линейных  и  радиальных  сетях  технологической  радиосвязи  на

железнодорожном  транспорте  в  качестве  локомотивной  или  возимой

радиостанции.

1.1.2  Обозначение,  наименование  и  назначение  радиостанции

приведены в таблице 1.

Таблица 1

Наименование изделия

Обозначение

Назначение

ЦВИЯ464514.005-01  Локомотивный вариант с

двойным управлением
для  двухкабинных
локомотивов

Радиостанция РВС-1-02


ЦВИЯ464514.005-02  Локомотивный вариант с

одинарным управлением
для однокабинных
локомотивов

Радиостанция РВС-1-04  ЦВИЯ464514.005-04  Возимый двухкабинный

вариант для работы на
ССПС

Радиостанция РВС-1-05  ЦВИЯ464514.005-05  Возимый однокабинный

вариант для работы на
ССПС

1.1.3



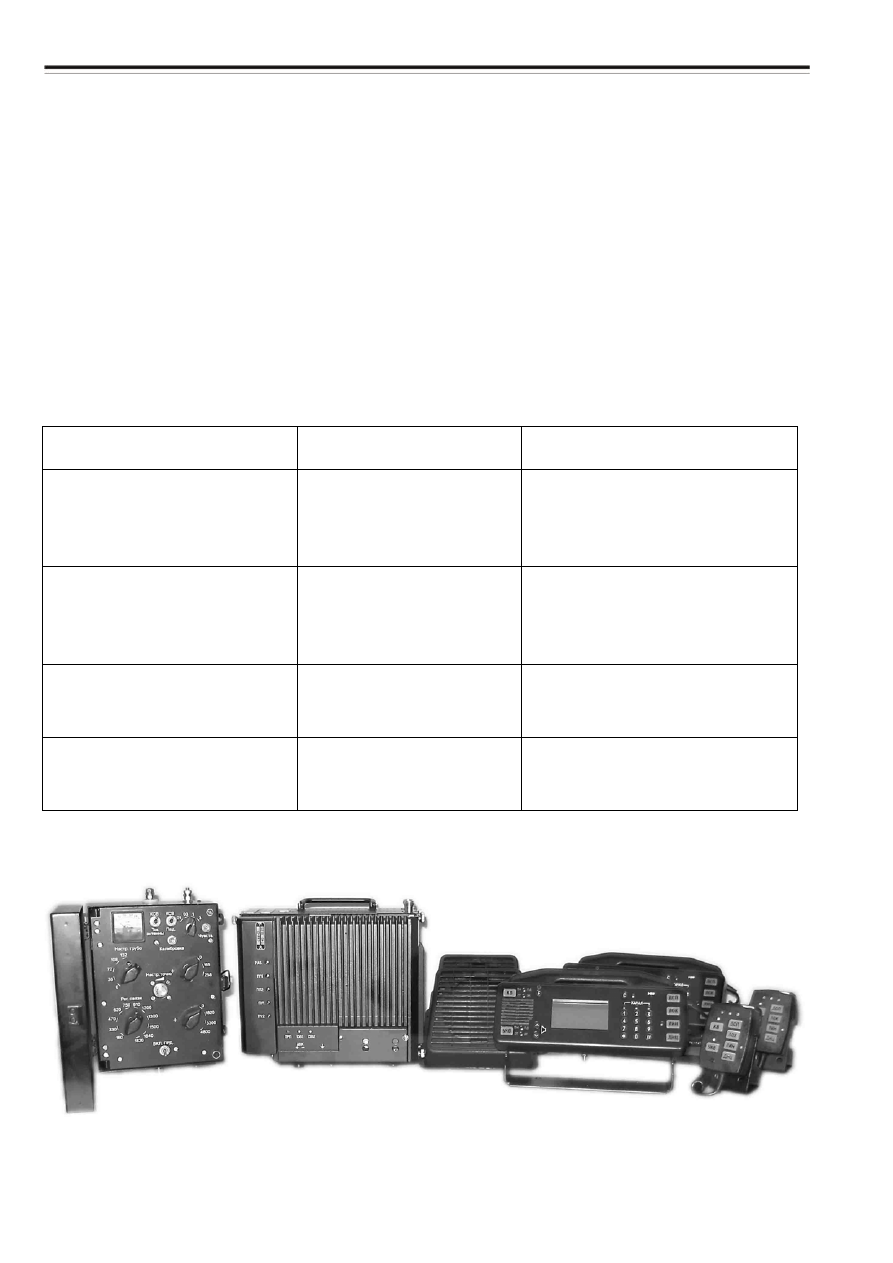

Общий вид радиостанции представлен на рисунке 1.







Рисунок 1





7

1.2 Состав радиостанции

1.2.1 Радиостанция состоит из:

         -  блока радиооборудования БАРС;

- пультов ПУ и дополнительных пультов ПД;

- антенно-согласующего устройства АнСУ-В;

- громкоговорителей;

 - локомотивных антенн метрового диапазона.

1.2.2. Конструктивно БАРС выполнен в виде стального штампованного

каркаса,  размещаемого  на  основании  ЦВИЯ.301314.076  из  комплекта

монтажных частей. Крепление - на стене или горизонтальной поверхности.

1.2.3  Пульт  ПУ  выполнен  в  металлическом  корпусе  и  размещается  в

кабине  машиниста  локомотива.  Пульт  ПД  выполнен  в  пластмассовом

корпусе, для установки предусмотрен держатель.

1.2.4  АнСУ-В  выполнено  в  виде  стального  настенного  шкафа,

размещаемого в отсеках подвижного состава.

1.2.5  Типы  и  характеристики  локомотивных  антенн  метрового

диапазона приведены в таблице А.1 и на рисунках А.1, А.2  приложения А.

1.2.6 Блок радиооборудования БАРС состоит из:

-  блок автоматики САУ;

-  блок питания ЭП;

-  приемопередатчик ПП-1 КВ диапазона;

-  приемопередатчик ПП-2 УКВ диапазона.

          1.2.7 Состав радиостанции приведен  в таблице 2





8

Таблица 2

Количество на исполнение

ЦВИЯ.464514.005-

Приме

чание

Обозначение

Наименование

01 02 04  05



ЦВИЯ.464514.006-01

БАРС-01 1

1







                              -02

БАРС-02



1

1



ЦВИЯ.465412.090

ПУ 2

1

2

1



ЦВИЯ.465412.093

ПД 2

1

2

1



ЦВИЯ.468567.002

АнСУ-В 1

1

1

1



ЦВИЯ.642131.004

МТТ 2

1

2

1



ЦВИЯ.431121.008

Громкоговоритель 2

1

2

1

ЦВИЯ.464951.018-01

КМЧ-01



1  1

ЦВИЯ.464951.018-02

КМЧ-02



1



1



ЦВИЯ.454514.005-01 ВЭ  Ведомость

эксплуатационных
документов

1 1



                    - 02 ВЭ

Ведомость
эксплуатационных
документов

  1 1

ЦВИЯ.464956.098-01

Комплект упаковок 1

1

1 1

ЦВИЯ.464689.005

Антенна АЛ/2

ЦВИЯ.464689.006

Антенна АЛП

1* 1* 1*  1*



ГОСТ11326.4-79

Кабель РК-50-7-11 1

1

1

1

L=30м

TУ3574-006-001.450.628-
01-99

Кабель ЭКС-ШВПВЭ-
5  2х2х0,6

1 1 1  1 L=7м



ТУ3574-006-001.450.628-
01-99

Кабель ЭКС-ШВПВЭ-
5  4х2х0,6

1  1

L=30м

* - Тип определяется договором на поставку.

Примечания
 1 Состав КМЧ приведен в таблице Б.1 приложения Б.

2  Вариант  РВС-1-07  для  формирования  заказных  спецификаций  приведен  в

таблице В.1 приложения В.



1.3 Технические характеристики

1.3.1 По основным электрическим параметрам при работе в метровом

диапазоне волн радиостанция  соответствует требованиям ГОСТ 12252 для

радиостанций второго типа.

По  виду  защиты  от  поражения  электрическим  током  радиостанция

относится к классу 01 по ГОСТ 12.2.007.0. Радиостанция имеет клемму для

подключения  заземления.  Сопротивление  изоляции  между  корпусом  и

цепями питания  - не менее 20 МОм.
