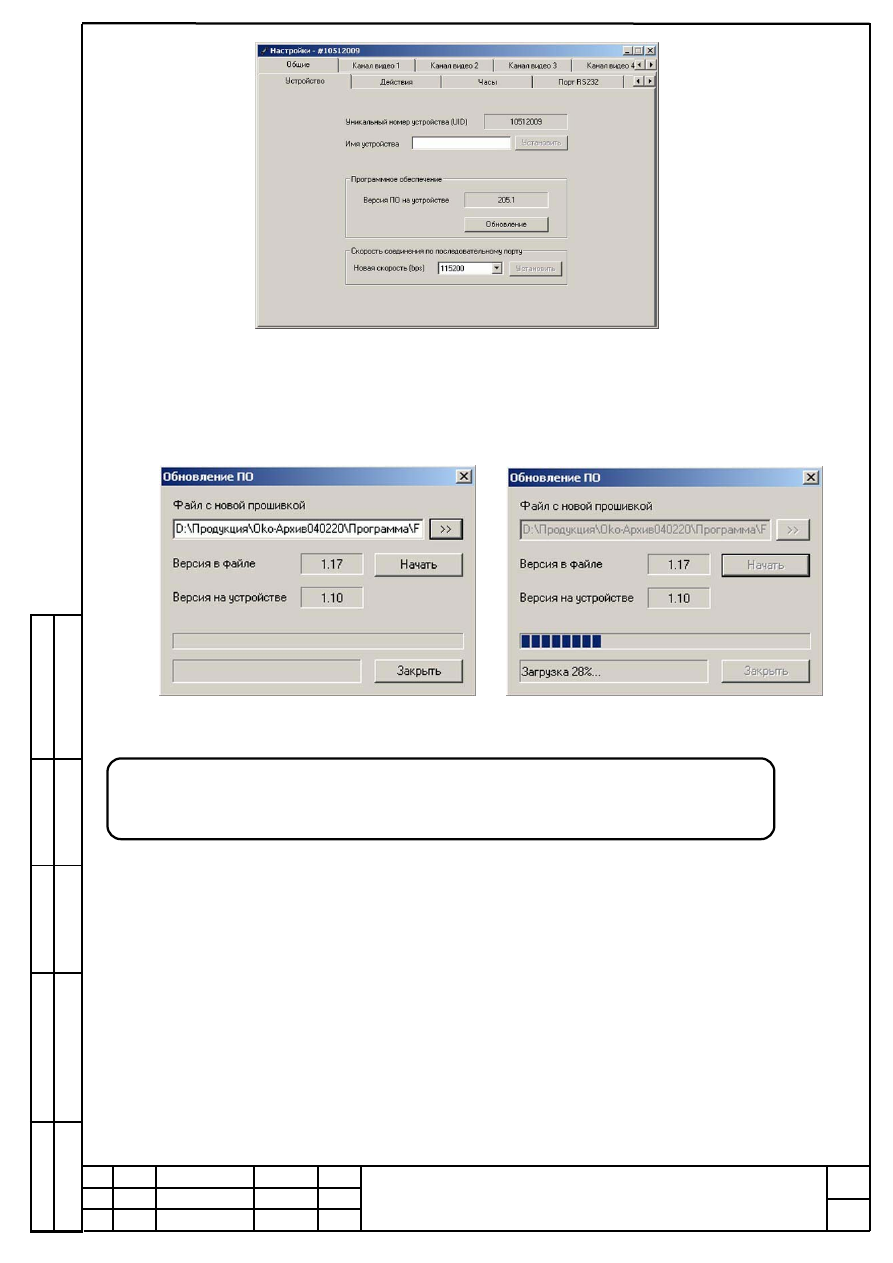

В графе «Программное обеспечение» нажмите клавишу «Обновление» и в открывшем-

ся окне укажите путь к файлу с новой прошивкой (файл должен иметь расширение *.bin), затем
нажмите клавишу «Начать» (см. рисунок  2.45).






Рисунок



2.45







После завершения обновления прибор автоматически отключится для перезагрузки, а

затем подключится вновь. Для ускорения процесса подключения перезапустите программу
Cycl4Net.exe.

ВНИМАНИЕ!  Процесс обновления не должен прерываться!







Инв

. №

 п

одл

.

По

дп

. и

 д

ат

а.

Взам

.инв

.№

Инв

. №

 ду

бл

.

б

б

По

дп

. и

 д

ат

а

Дата

№ докум.

Подп.  Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ



Лист

40



2.3.8  Конфигурирование модуля аудио записи МАР

Программное обеспечение для  ПК  включает две программы:

-

COM-Net.exe   -  программу обслуживания  модуля аудио регистратора;

-

Registrator_new2.exe   -  программу воспроизведения информации.

Программа обслуживания регистратора  обеспечивает следующие функции:

  считывание и запись настроек модуля аудио регистратора;

  тестирование модуля аудио регистратора;

  принудительное форматирование SD-карты;
  чтение файлов с зарегистрированной информацией.



Программа работает в среде операционной системы Windows 2000 или Windows XP.

Компьютер подключается к модулю аудио регистратора через стандартный интерфейс Ethernet
с помощью кабеля «кроссовер», поставляемого с изделием.



2.3.8.1  Соединение с компьютером
Перед установкой соединения, возможно, потребуется временно изменить сетевые на-

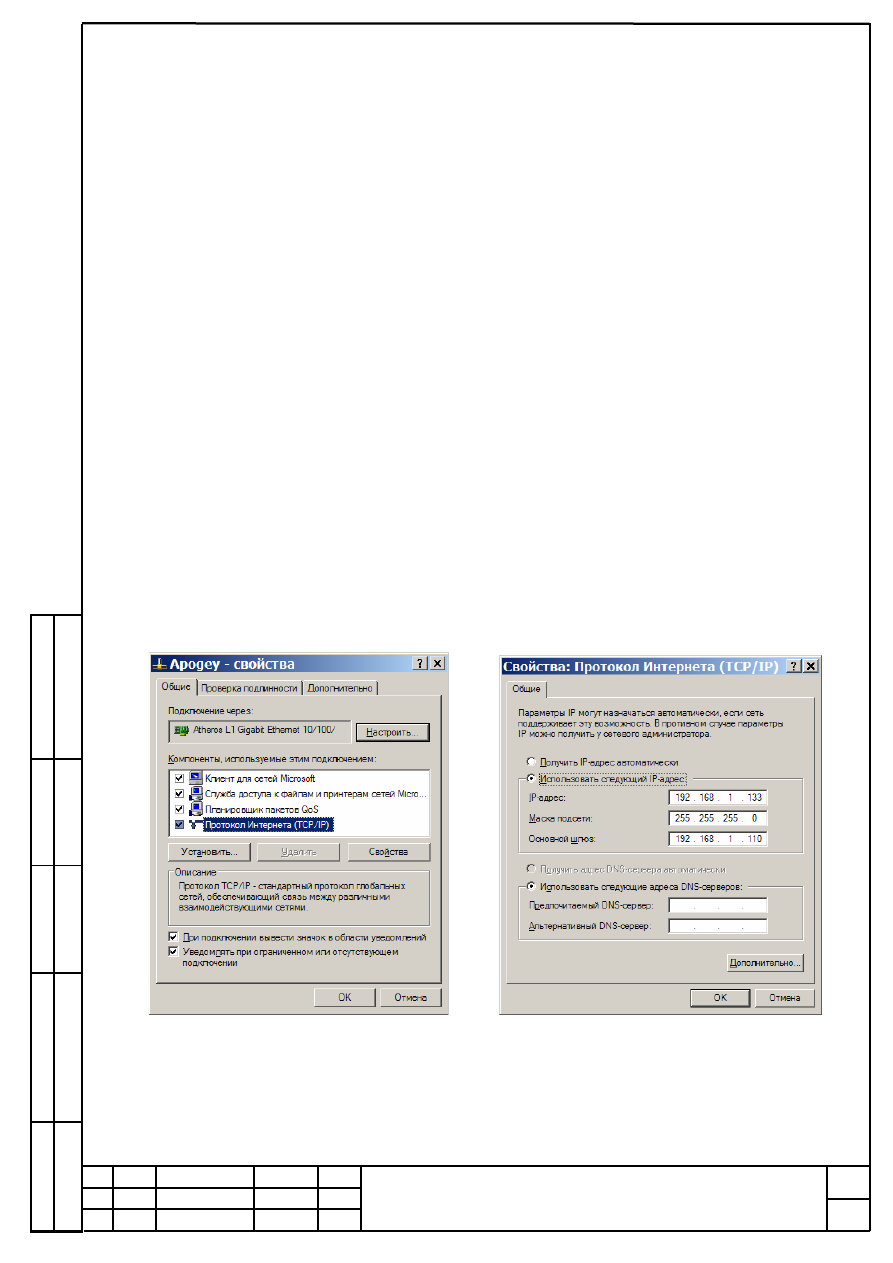

стройки Вашего компьютера. Откройте окно свойств Вашего сетевого подключения (см. рису-
нок  2.46), выберите в списке строку «Протокол Интернета (TCP/IP) »  и нажмите кнопку «Свой-
ства» (см. рисунок  2.47). Запишите текущие сетевые настройки, чтобы по завершении работы с
регистратором вернуть их обратно. Установите отметку «Использовать следующий IP-адрес». В
графе «IP-адрес» впишите «192.168.1.xxx», где xxx-любое число от 1 до 255, за исключением
253 (адрес 253 присвоен регистратору). В графе «Маска подсети» впишите «255.255.255.0». Ос-
тальные графы оставьте пустыми, нажмите «OК».








Рисунок



2.46

Рисунок



2.47




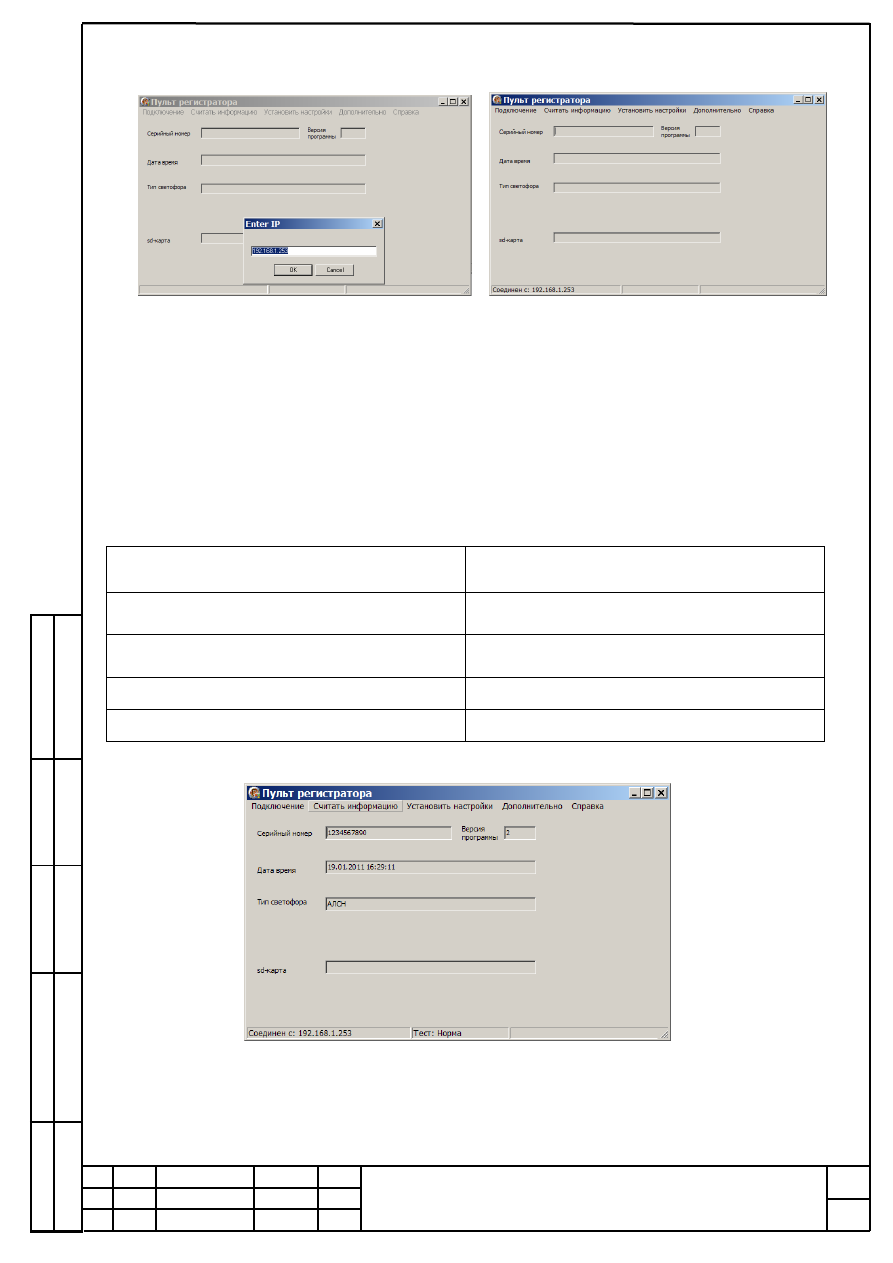

Запустите программу COM-Net.exe. Выберите пункт меню Подключение Соединить-

ся. В появившемся окне «Enter IP» нажмите «OК» (см. рисунок   2.48). После установки соеди-







Инв

. №

 п

одл

.

По

дп

. и

 д

ат

а.

Взам

.инв

.№

Инв

. №

 ду

бл

.

б

б

По

дп

. и

 д

ат

а

Дата

№ докум.

Подп.  Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ



Лист

41

нения в нижней строке основного окна программы появится надпись «Соединен с
192.168.1.253», и все пункты меню станут активными (см. рисунок  2.49).







Рисунок



2.48

Рисунок



2.49




2.3.8.2  Считывание информации
2.3.8.2.1  Считывание настроек и результата тестирования регистратора МАР
Для считывания  настроек и тестирования регистратора выберите пункт меню в соот-

ветствии с таблицей  2.2. Считываемая информация появляется в основном окне программы (см.
рисунок  2.50).

Таблица



2.2

Функция

Пункт меню

1.  Считывание всех  настроек

Считать информацию→Опросить реги-
стратор

2.  Считывание даты и времени

Считать информацию→ Считать дату и
время

3.  Считывание опций

Считать информацию→ Считать опции

4.  Тестирование регистратора МАР

Дополнительно→Самотест








Рисунок



2.50









Инв

. №

 п

одл

.

По

дп

. и

 д

ат

а.

Взам

.инв

.№

Инв

. №

 ду

бл

.

б

б

По

дп

. и

 д

ат

а

Дата

№ докум.

Подп.  Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ



Лист

42

2.3.8.2.2  Считывание зарегистрированной информации.
Функция позволяет выборочно скачивать зарегистрированную информацию без извле-

чения  SD-карты. Скорость считывания составляет около 20 Кбайт/c.  Информация сохраняется
в файле, обрабатываемом программой воспроизведения  Registrator_new2.exe.

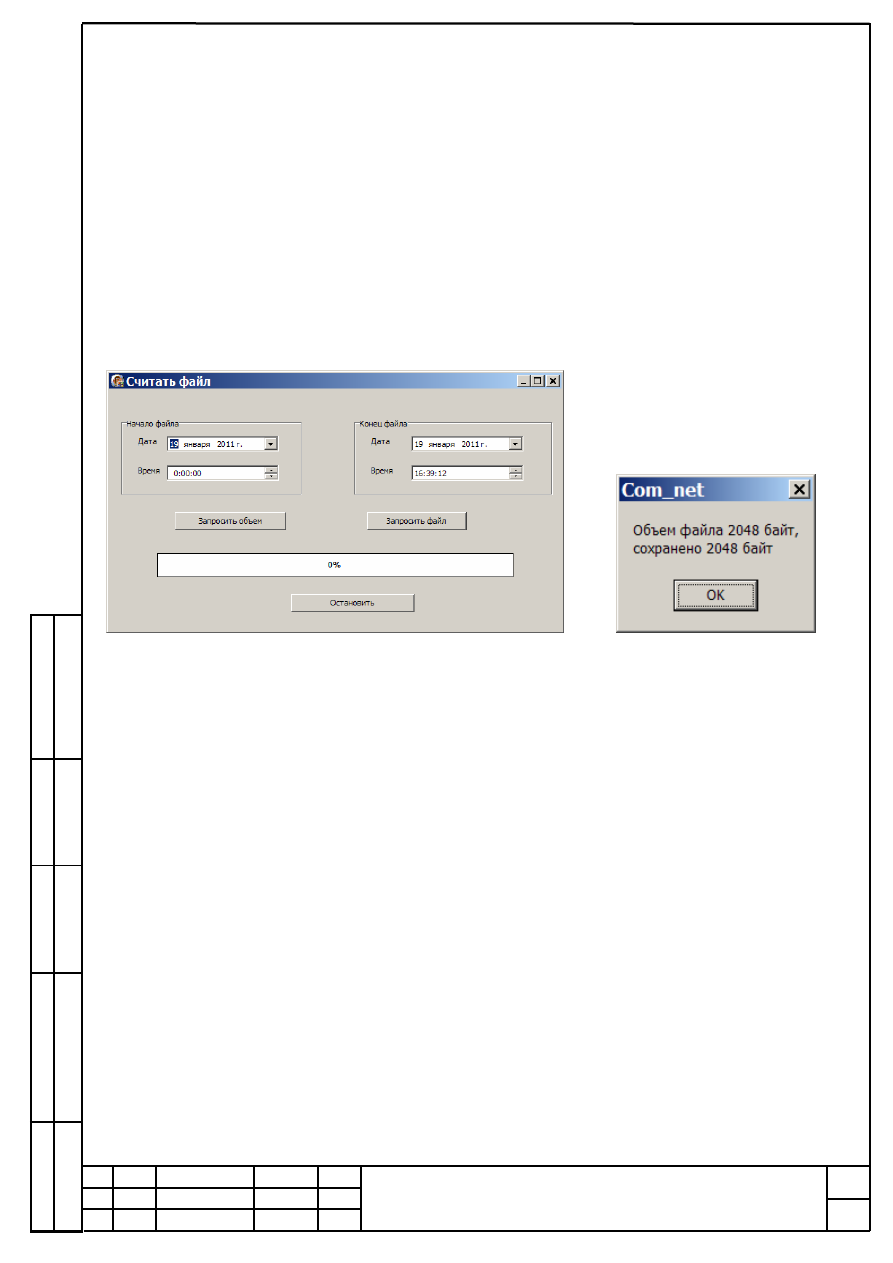

Выберите пункт меню  Считать информацию→Считать файл.  В появившемся окне
