Локомотивный комплекс «КВАРЦ». Руководство - часть 9

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

Рисунок

2.33

Подключите к съемному корпусу имеющийся в комплекте кабель дополнительного

электропитания (см. рисунок 2.34) и USB-кабель (см. рисунок 2.35).

Рисунок

2.34

Рисунок

2.35

К разъемам USB компьютера подключить сначала кабель дополнительного электропи-

тания, затем кабель для передачи данных.

При правильном подключении кабелей индикатор на съемном корпусе загорится зеле-

ным светом. Если индикатор не светится, светится красным светом или мигает, проверьте ис-
правность USB-порта у компьютера и надежность подключения кабелей.

Операционная система Windows должна самостоятельно обнаружить «Запоминающее

устройство для USB» и установить его. При правильной установке в правом нижнем углу экра-

на появится значок подключенного внешнего устройства

Жесткий диск прибора будет обнаружен операционной системой компьютера, однако

доступ к записям будет возможен только с помощью программного обеспечения.

Запустите файл Cycl4Net.exe, на экране появится основная панель программы, кото-

рая будет иметь вид, показанный на рисунке 2.36.

Рисунок

2.36

В левом окне панели выберите номер устройства со значком

- это и будет под-

ключенный к компьютеру жесткий диск прибора. Номер диска соответствует номеру прибора.

Для просмотра записей с диска нажмите кнопку

, откроется панель «Записи»,

см. рисунок 2.37.

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

Рисунок

2.37

Работа с этой панелью аналогична работе с панелью «Записи» при воспроизведении

через локальную сеть (пункт 2.3.6.1, рисунок 2.28). Дополнительно имеется возможность уда-
лять ненужные записи с диска, для чего выберите с помощью мыши необходимый канал и на-
жмите кнопку

, все записи выбранного канала будут удалены.

Для закрытия окна нажмите крестик в правом верхнем углу окна.
Для безопасного отключения прибора от компьютера необходимо кликнуть правой

клавишей мыши на значок

, расположенный в правом нижнем углу экрана, и выбрать

«Отключить устройство». На экране появится панель отключения (см. рисунок 2.38).

Рисунок

2.38

Рисунок

2.39

Выберите «Остановить», затем «ОК», после появления на экране сообщения, показан-

ного на рисунке 2.39, отключите съемный корпус от компьютера.

2.3.6.3 Замена жесткого диска

Вы можете самостоятельно менять жесткие диски в приборе, для этого приобретите не-

обходимое количество сменных корпусов.

ВНИМАНИЕ! Если Вы используете несколько модулей, то не путайте диски,

так как при установке в один модуль диска из другого модуля
он будет немедленно отформатирован, и все записи будут без-
возвратно утеряны.

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

Предварительного форматирования диска не требуется.

2.3.6.4 Архивация записей на компьютере
Загруженные для воспроизведения записи будут автоматически удалены с жесткого

диска компьютера после закрытия панели «Записи». Если Вы хотите сохранить их на жестком
диске компьютера для последующего просмотра (без преобразования в AVI или WAV), то по-
сле выбора желаемого отрезка записи, нажмите кнопку

в панели «Записи» и подтвер-

дите свое желание, нажав «Да». Выбранный видео или аудиоролик будет сохранен на жестком
диске компьютера.

Для воспроизведения архивных записей в основной панели программы нажмите кнопку

, откроется панель «Архив записей» см. рисунок 2.40.

Рисунок

2.40

Работа с этой панелью аналогична работе с панелью «Записи» (пункт 2.3.6.1, рисунок

2.28).

Дополнительно имеется возможность удалять ненужные записи, для чего выберите с

помощью мыши необходимый канал и нажмите кнопку

, все записи выбранного канала

будут удалены.

Для закрытия окна нажмите крестик в правом верхнем углу окна.

2.3.6.5 Конвертирование записей
Видео и аудиозапись на жесткий диск прибора производится в специальном формате.

Для преобразования видео или аудиозаписей в другие форматы программа имеет встроенный
конвертер, который позволяет преобразовать записанные ролики в стандартный формат
Windows (видео в AVI, аудио в WAV), а также в любой другой формат, кодек которого уста-
новлен на данном компьютере.

После загрузки выбранного видео или аудиоролика нажмите клавишу

в панели

«Записи» и подтвердите Ваше желание конвертировать его.

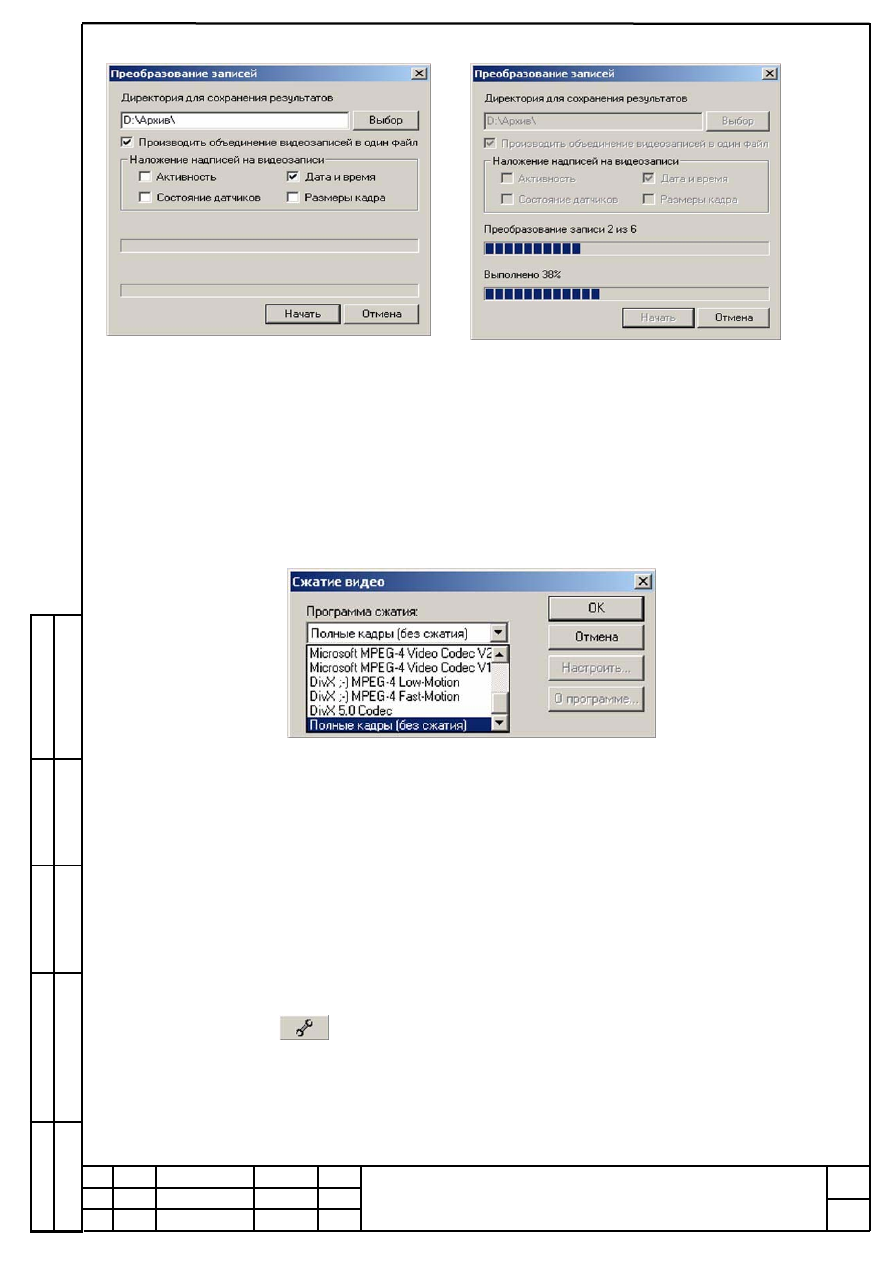

Запустится мастер конвертирования (см. рисунок 2.41), на первом шаге Вам необходи-

мо указать директорию сохранения преобразованного ролика и выбрать надписи, которые сле-
дует наложить на изображение.

ВНИМАНИЕ! При одновременном конвертировании видеозаписи и аудиоза-

писи одного временного диапазона будет создан один AVI-файл
со звуком.

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

Рисунок

2.41

Рисунок

2.42

Если запись производилась по детектору движения и выбранный для преобразования

диапазон состоит из нескольких файлов, то установите отметку «Производить объединение ви-
деозаписей в один файл», в противном случае Вы получите такое же количество результирую-
щих файлов.

После этого нажмите клавишу «Начать». Для видеозаписи откроется окно (см. рисунок

2.43), в котором Вам будет предложено выбрать результирующий формат записи, а аудиозапись
будет сразу сохранена в формате WAV.

Рисунок

2.43

Когда выбор сделан, нажмите клавишу «ОК», начнется процесс преобразования (см.

рисунок 2.42), который может занять продолжительное время.
По окончании преобразования окно мастера автоматически закроется, а полученный видео или
аудиоролик будет сохранен в указанной Вами директории.

2.3.7 Обновление программного обеспечения модуля МВР
При выходе новых версий программного обеспечения Вы можете самостоятельно их

заменять, для этого скачайте обновленную версию программного обеспечения с сайта
http://www.decima.ru, страница «Техподдержка» на Ваш компьютер. Подключите прибор к ком-
пьютеру через СОМ-порт или локальную сеть. В основной панели программы (см. рисунок
2.14) нажмите кнопку

, откроется панель настроек «Общие/Устройство», показанная на

рисунке 2.44.
