BQ.9 - SILL PANELS

The sill panels incorporate the ‘A’ and ‘B’ posts, and are bonded to the chassis, windscreen frame and

rear bulkhead panel.  The sill bottom flange, and rear end of the will top flange are bonded into grooves in the

chassis main side rails and it is necessary to cut the sills in the course of their removal: It is not practical to

attempt to remove a sill panel intact for later refitment.  If sill damage occurs which is not repairable ‘in situ’,

the sill panel should be renewed.

To Replace Sill Panel

A short section of sill flange underlaps the windscreen frame buttress flange in the front wheelarch area

and requires that some cutting and laminating of the new panel is required on assembly.

1.  Remove front and rear clamshells (see sub-sections BR.5, BR.6), dash panel (BR.13) and door hinge

bracket (BR.8).

2.  Remove the door latch striker pin and washers, noting the assembly sequence.  Remove the door sill trim

panel from the chassis and the door ajar switch from the sill panel.

3.  Use a sealant cutting knife to cut the adhesive bead between sill and chassis/body panels.



Note:



- In the front wheelarch area, a short section of the sill flange underlaps the windscreen frame buttress

flange. Unless the windscreen is also to be removed, it will be necessary to cut the sill around this flange

in order to release the sill.



- The bottom edge of the sill, and the rear part of the top edge, locate in grooves in the chassis side frame,

and may not readily be cut out with the sill intact.  Cut the sill as necessary to release the panel, and then

remove the remaining edges of the panel from the chassis using a suitable cutting knife.



- Cut the sealant around the door hinge post aperture.



- Cut the sealant between the panel and roll over bar.

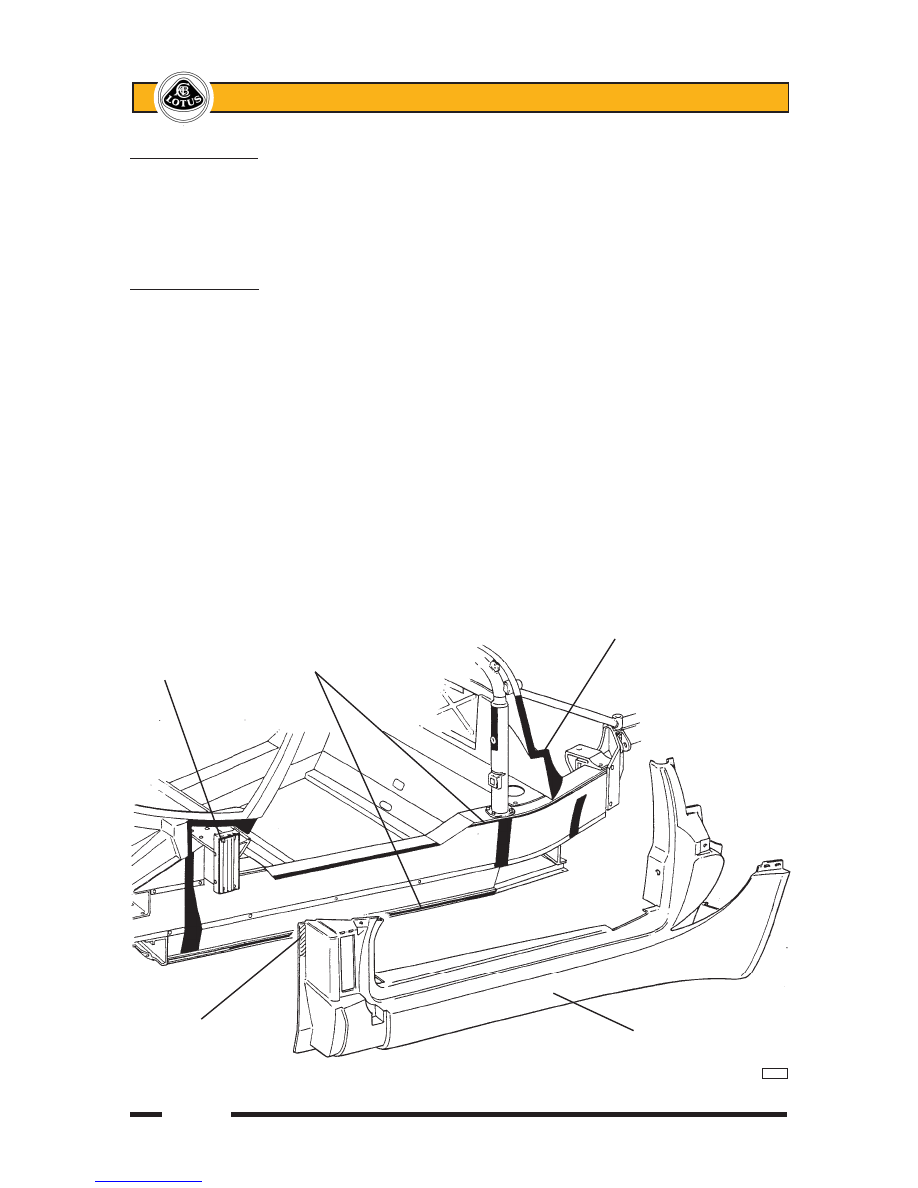

                                              Bonding path

                Slots in chassis

Door hinge         siderail

post

Cut flange

top corner                                              Sill panel

if necessary



































       bj47a

Page 17





Lotus Service Notes





    Section BQ

4.  Remove excess sealant from all the bonding areas on the chassis and body panels. It is not necessary to

remove all traces of old adhesive, but any remaining adhesive must be securely bonded and be cut with

a scalpal blade to leave an even thickness of 1 - 2 mm.

5.  If necessary, cut the top front corner of the sill flange to allow mating of the panel around the windscreen

butress flange.  Dry fit the sill and fettle as necessary to achieve a good fit.  Note that a new sill will require

an alloy right angle bracket (A120B0053F) riveting to the rear end of the sill panel to form a bonding surface.

Holes are pre-drilled, with two pairs of holes in the bracket to suit Rover and Toyota powertrain cars.  For

Toyota powertrain cars, use the innermost holes in the bracket to pull the sill panel furthest inboard.

6.  Before preparing the surfaces for bonding, ensure that the necessary pipes and cables are fitted to the

chassis side rails:



RH side:  - heater feed pipe



        - brake pipe



        - alloy spigot for side impact foam



LH side:  - heater return pipe



        - brake pipe



        - clutch pipe



        - servo vacuum hose



        - main battery positive cable



        - alloy spigot for side impact foam



Check that the following components are fitted into the composite sill:



RH side:  - 2 a.c. pipes (if applicable)



        - oil cooler return hose (if applicable)



        - side impact foam



        - foam baffle



LH side:  - oil cooler feed hose (if applicable)



        - side impact foam



        - foam baffle

7.  Prepare the bonding surface of the new sill panel with Betaclean 3900 and Betaprime 5404 (see sub-

section BQ.5). Prepare surface of the old adhesive bead on the chassis and body panels Using Betawipe

4000 (see sub-section BQ.5).

8.  Apply a bead of Betaseal/mate adhesive (see sub-section BQ.5) to the bonding surface on the chassis and

body and fit the sill panel into position, first locating the sill bottom edge into its chassis slot, and press all

around the joint to ensure sufficient spread of adhesive.  If necessary, use a spatula to smooth or remove

any extruded adhesive, and to neaten any visual areas.  If necessary, add adhesive to the joint around

the door hinge post, and to the windscreen frame, and smooth with a spatula.

9.  Clamp the panel into position until the adhesive has cured (see sub-section BQ.5).

10.  If the top front corner of the sill flange has been cut to fit around the windscreen butress flange, this area

should be reinforced as follows:  Roughen the surface of the windscreen buttress flange and the adjacent

sill panel in the modified area, and lay up two pieces of chopped strand mat across the joint.

11.  Refit the dash panel, front and rear clamshells, doors, both wheelarch liners and other components as

necessary.

BQ.10 - REAR BULKHEAD

The rear bulkhead is a Polyurethane Structural Reaction Injection Moulding (PU SRIM), incorporates the

rear window surround, and is bonded to the roll over bar and chassis fuel tank bay.  A heat formed polyester

fibre heat/acoustic insulator panel is bonded to the rear side of the panel, and incorporates a glass fibre alu-

minised cloth heat reflector shield in the vicinity of the exhaust manifold.  The rear window is bonded directly

to the bulkhead using the same materials and procedure as is used for the windscreen.

Page 18





Lotus Service Notes





    Section BQ

To replace the rear bulkhead:

1.  Remove the rear clamshell (see sub-section BR.6).

2.  Remove both seats, and the bulkhead interior trim panel.

3.  Remove from the inside of the bulkhead the microwave sensor and immobiliser module.  Release all wiring

harnesses from the bulkhead clips.

4.  Release all fittings from the roll-over bar backstays (air cleaner, roll over valve) and remove both back-

stays.

5.  Taking suitable precautions, remove the fuel filler hose and filler breather hose, and cap the tank apertures

to prevent dirt ingress and reduce fire risk.

6.  Release the evaporative emissions charcoal canister and fuel filter from their bulkhead mounting brack-

ets.

7.  Release the aerial lead from the bulkhead.

8.  Using a long knife, cut the adhesive securing the insulator panel to the bulkhead, and remove the panel

to improve access to the bulkhead bonded joint.

9.  Using a sealant cutting knife, cut the adhesive bead between the top section of the bulkhead and the roll

over bar, and between the bottom of the bulkhead and the chassis.  If the sill panels are fitted, cut the

bond between sill panel 'B' posts and the bulkhead panel.

10.  Manoeuvre the bulkhead from the car.

To Fit Bulkhead Panel



Before fitting a bulkhead panel, ensure that the following parts are bonded to the panel:



- Header tank mounting bracket;



- Charcoal canister mounting bracket;



- Immobiliser module stud plate;



- Fuel filter mounting bracket;



- Rear window glass;

All the above components are bonded using elastomeric adhesive applied as follows.  Refer also to sub-

section BQ.5:

Brackets & Studplates: Clean the bonding surfaces on the bracket and bulkhead with Betaclean 3900 (black

cap) and prime both surfaces with Betaprime 5404 (red cap).  Apply Betaseal 1701 adhesive to the bracket,

and clamp in position until the adhesive has cured.

Rear Window: Clean the whole of the bonding surface on the glass with Betawipe VP 04604 (yellow cap), and

prime with Betaprime 5001 (green cap).  Clean the corresponding surface on the bulkhead with Betaclean 3900

(black cap) and prime with Betaprime 5404 (red cap).  Apply a bead of Betaseal 1701 to the periphery of the

glass, and press into position on the bulkhead to ensure sufficient compression of the adhesive.  Use a spatula

to remove excess extruded adhesive and smooth any visual areas.  Tape the glass into place if necessary to

retain position until the adhesive cures.

Bonding of Bulkhead Panel: Clean the mating surfaces of bulkhead, roll over bar and (if fitted) sill 'B' posts,

with Betaclean 3900 (black cap) and prime with Betaprime 5404 (red cap).  Or, where applicable, use Betawipe

4000 to re-activate old adhesive (refer to sub-section BO.5).  Clean the mating surface on the chassis with

Betawipe VP 04604 (yellow cap), and prime with Betaprime 5404 (red cap).  Apply a bead of Betaseal 1701

to the bonding path on the bulkhead, and manoeuvre into postion, pressing all round the joint path to ensure

sufficient compression of the adhesive.  Use a spatula to remove excess extruded adhesive and smooth any

Page 19





Lotus Service Notes





    Section BQ

visual areas.  Secure in position with tape until the adhesive has cured.

The heat/acoustic insulator panel is bonded to the bulkhead only at its centre section.  Clean and prime

the centre section on the bulkhead with Betaclean 3900 and Betaprime 5404, and apply Betaseal 1701.  Press

the insulator panel into position and ensure sufficient compression of adhesive.  Tape in place until the adhesive

has cured.

Refit remaining components in reverse order to removal.
