Brake system

Brake system

Brake system ................................................................................................................................................... P-1

General steps .................................................................................................................................................... P-2

Conventional brake system .............................................................................................................................. P-2

Air exhaust ............................................................................................................................................... P-2

Inspection and adjustment of brake pedal ................................................................................................ P-3

Removal/disassembly/installation of brake pedal .................................................................................... P-4

Service of brake switch ............................................................................................................................ P-5

Disassembly/installation of brake master cylinder ................................................................................... P-5

Service of liquid level sensor ................................................................................................................... P-6

Disassembly/assembly of brake master cylinder ...................................................................................... P-6

Check of vacuum booster ......................................................................................................................... P-7

Removal/installation of vacuum booster .................................................................................................. P-9

Check of front disc brakes .............................................................................................................................. P-10

Introduction to the repair tips of brake judder ........................................................................................ P-10

Removal and installation of front disc brakes ........................................................................................ P-11

Removal and installation of the rear disc brake ..................................................................................... P-14

Parking Brake System .................................................................................................................................... P-17

Removal and Installation of Parking Brake Handle ............................................................................... P-17

Removal and installation of rear parking brake ..................................................................................... P-18

Check the parking brake handle ............................................................................................................. P-20

Adjustment of parking brake handle ...................................................................................................... P-20

Anti-lock brake system (ABS control unit) .................................................................................................... P-21

Check of ABS control unit and control unit ........................................................................................... P-21

Steps prior to determine the replacement of the ABS control unit ......................................................... P-23

Exhaust braking ...................................................................................................................................... P-26

Removal and installation of HU/CM of ABS control unit ..................................................................... P-29

Removal and installation of HU/CM of ABS control unit ..................................................................... P-30

Brake line connection diagram of ABS control unit 8 ........................................................................... P-31

Diagram of hydraulic pressure regulator of ABS control unit with ECU............................................... P-32

Definition of hydraulic pressure regulator pins of ABS control unit with ECU .................................... P-32

Removal and installation of wheel speed sensor on the rear ABS control unit ...................................... P-34

Check of Front/rear ABS control unit wheel speed sensor .................................................................... P-35

OBD ....................................................................................................................................................... P-36

ECU faults ...................................................................................................................................................... P-44





Brake system

P-2

General steps

Removal and installation of wheels and tires

1.    This  chapter  does  not  include  the  removal  and  installation  steps  of  wheels  and  tires.  If  necessary  to

remove  the  wheel,  they  shall  be  retightened  up  at  the  installation  time,  to  the  specified  torque  in
88-127N.m {9.0-13.0kgf.m,65-94ft.lbf}.

Disconnection and connection of brake line

Attention

The brake fluid will damage the paint surface, thus, if the brake fluid stained the paint surface, please wipe it
up immediately

1.    Use the SST(49 0259 770B ) to screw up the flare nut of brake line, the tightening torque of flare nut on

the  brake  line  has  to  be  adjusted  to  match  with  the  use  of  combination  tool——joint  torque  wrench
-SST(See——Moment Equation G1).

2.    If  the brake  line  used to be  disconnected  during  the  operation, the brake  fluid  shall be  added,  air in the

brake system exhausted, then check for any system leakage after the completion of work.

Disconnection of plug

Attention

1.    Prior  to  the  connector  operation,  the  negative  connection  of  battery  shall  be  disconnected,  the  negative

connection can be remade up only after the completion of work.

Precautions to the operation of ABS control unit component

1.    After the  work of ABS control unit component completed,  no fault codes shall exist in the ABS control

unit  system.  If  there  are  fault  codes  in  the  diagnostic  system,  eliminate  them(See——Fault  Diagnostic
Function, ABS Control Unit System, steps to clean up the fault codes).

Conventional brake system

Air exhaust

Attention:

Whenever,  the  brake  system  shall  exhaust,  when
the  brake  line  disconnected.  If  the  hydraulic
piping  is  disconnected  at  the  brake  master
cylinder,  the  braking  shall  exhaust  by  starting
from  the  farthest  slave  cylinder,  and  then  further
wheel  cylinder  until  the  exhaust  of  four
sub-cylinders

completed.

If

the

point

of

disconnection  is  not  located  at  the  brake  master
cylinder,  then  the  exhaust  shall  start  from  the
nearest  disconnection  point  from  the  brake  slave
cylinders,  and  then  the  further  wheel  cylinder
until the exhaust braking 4 of cylinders completed.

Standard of brake fluid:

FMVSS DOT-3

1.  Shore  up with a jack a vehicle  on  a level  ground

and hold the vehicle on a safe platform.

2.  Remove  the  exhaust  valve  cap  from  the  calipers

and  fit  up  a  vinyl  pipe,  transparent  and  not
corroded by brake fluid on the exhaust bolt.

3.  Place another end of plastic pipe in  a clean  fluid

container.

4.  The  operator  A  steps  down  the  brake  pedal

several  times,  and  then  hold  it  on  the  depressed
position.  The  operator  B  unscrews  the  exhaust
bolt, drains the liquid, the operator A may release
the  brake  pedal,  after  the  bleed  bolt  has  been
retightened by the operator B with SST.

5.  Repeat  the  steps  4  and  5  until  bubbles  appear

again.

6.  During the air exhaust process, the fluid reservoir

shall be held at the 3/4 liquid level to prevent air
reentry again into the pipe.

Tightening torque: 5.9-8.8N·m (60-90kgf·cm)

Brake system

P-3



7.  Check whether the brake is in normal operation.

8.  Verify  whether  there  is  any  spilled  fluid,  if  yes,

wipe it off.

9.  When exhausting of the brake is finished, fill the

brake  with  the  brake  fluid  to  the  highest  liquid
level.

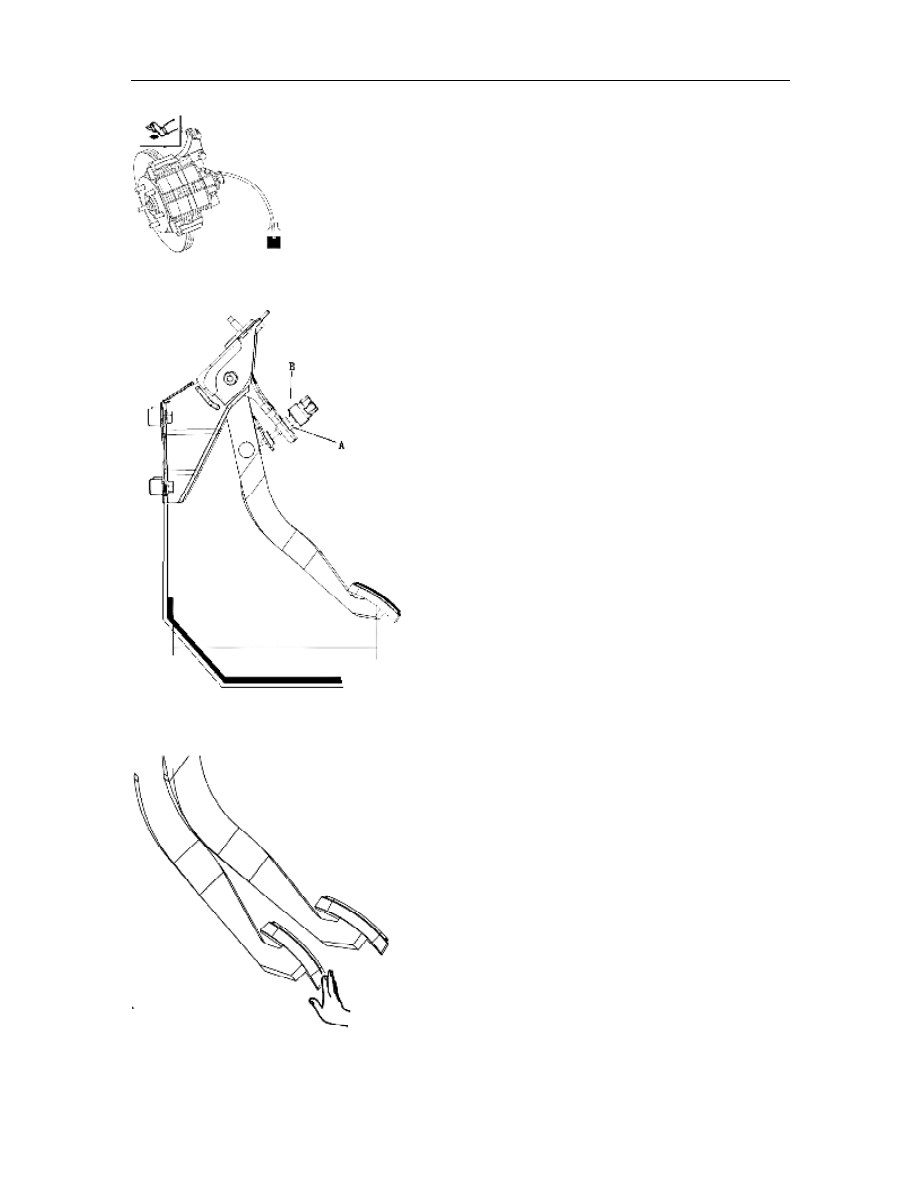

Inspection and adjustment of brake pedal



Check of brake pedal height

Confirm that the distance between the central surface
of  pedal  pad  and  the  carpet  is  within  the  designated
range

Pedal height (reference value): 250mm

Adjustment of brake pedal height

1.    Disconnect the joint of brake switch.

2.    Unscrew the lock  nut A and  turn the brake light

switch  B  until  the  thread  section  on  the  switch
just gets in contact with the pedal limit block.

3.    Screw  up  the  lock  nut  A  so  that  the  clearance

between the thread section of switch B and pedal
limit  block  is  within  the  scope  of  the  technique
requirements.



Technique

requirements:

0.1-1.0mm

{0.004-0.039 in}



Tightening  torque  14-17  N⋅m  {140-180
kgf⋅cm, 122-156 in.lbf}

5.    Connect the joint of brake switch.

6.    After  the  adjustment,  check  whether  the  pedal

free  travel  and  brake  light  are  in  normal
operation.



Check of free travel of brake pedal

1.

Step  down  the  pedal  several  times  to  clean  up
the vacuum from the system.

2.

Press  down,  with  hand,  the  pedal  to  check  the
free travel (until the resistance is felt).



Pedal free travel 6-10mm.



Height of brake pedal

Brake system

P-4





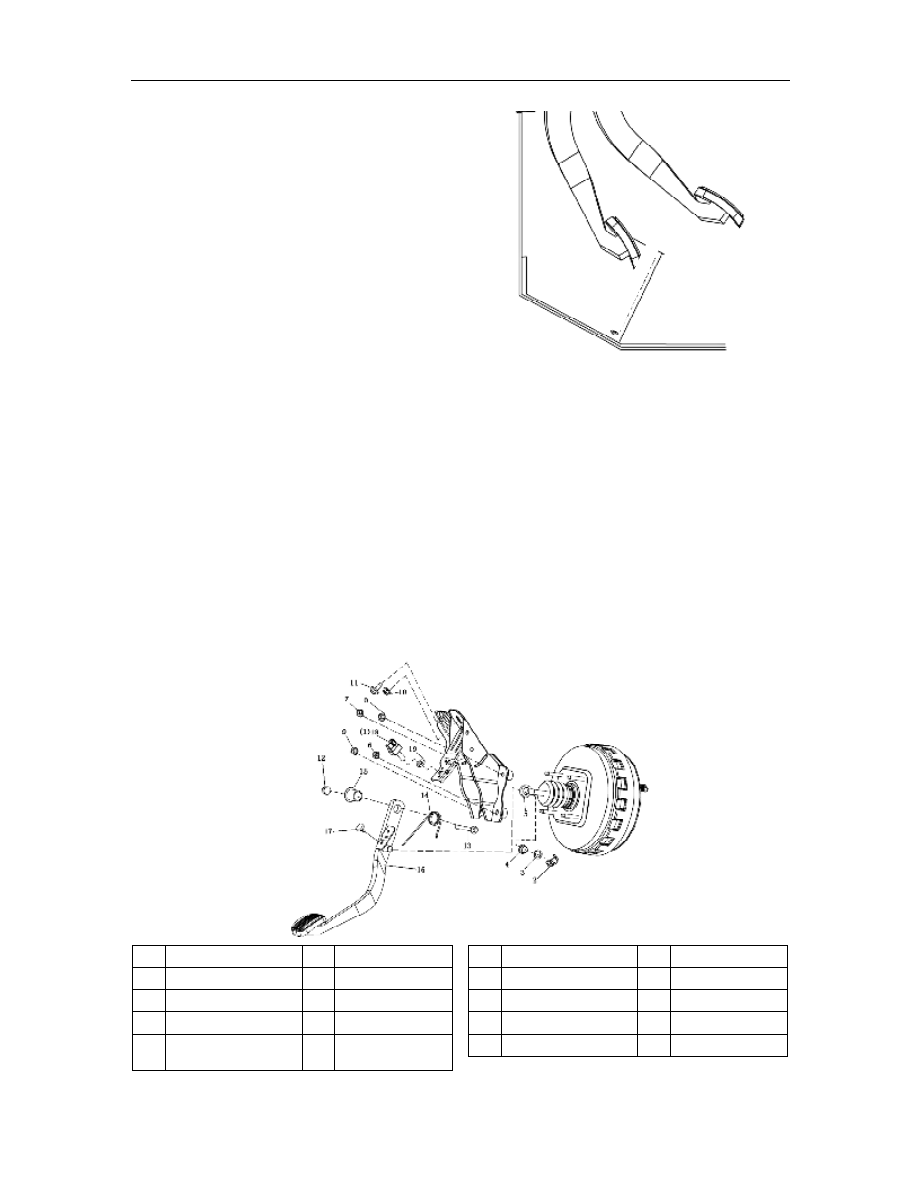

Check  of  the  clearance  between  the  pedal
and floor

1.

Start  the  engine  and  then  confirm  that  the
distance between the floor to the center of pedal
pad remains within the specified range, when the
pedal  is  depressed  with  the  force  in  147N
{15kgf}.



Specified vale: 130mm (min)




2.

If  the  distance  from  the  floor  to  the  center  of
pedal pad is less  than the specified  value, check
whether there is air in the Brake system.



Removal/disassembly/installation of brake pedal

1.

Dismantle in the order of 6-7-8-9-10-11-2-3-5-1.

2.

Install in the reversing order of removal.

1.

Dismantle

in

the

order

of

4-12-13-15-14-16-17-19-18

2.

Install in the reversing order of removal.



1

Brake switch plug

6

Flange nut

2

Stop pin

7

Flange nut

3

Spacer

8

Flange nut

4

Bushing

9

Flange nut

5

Vacuum  booster  push
rod

10

Flange nut



11

Locking bolt

16

Pedal swing arm

12

M10 Hexagonal nut

17

Limit block

13

Bolt pin

18

Brake light switch

14

Return spring

19

Lock nut M8

15

Spring sleeve







Clearance between the

brake pedal and the floor

Brake system

P-5





Service of brake switch

1.    Disconnect the connection of brake switch plug.

2.    Connect an  ohmmeter between  two terminals  of

brake switch plug to check whether the circuit is
put through.

3.    If  inconsistent  to  the  case  as  specified  in  the

table, replace the brake switch.



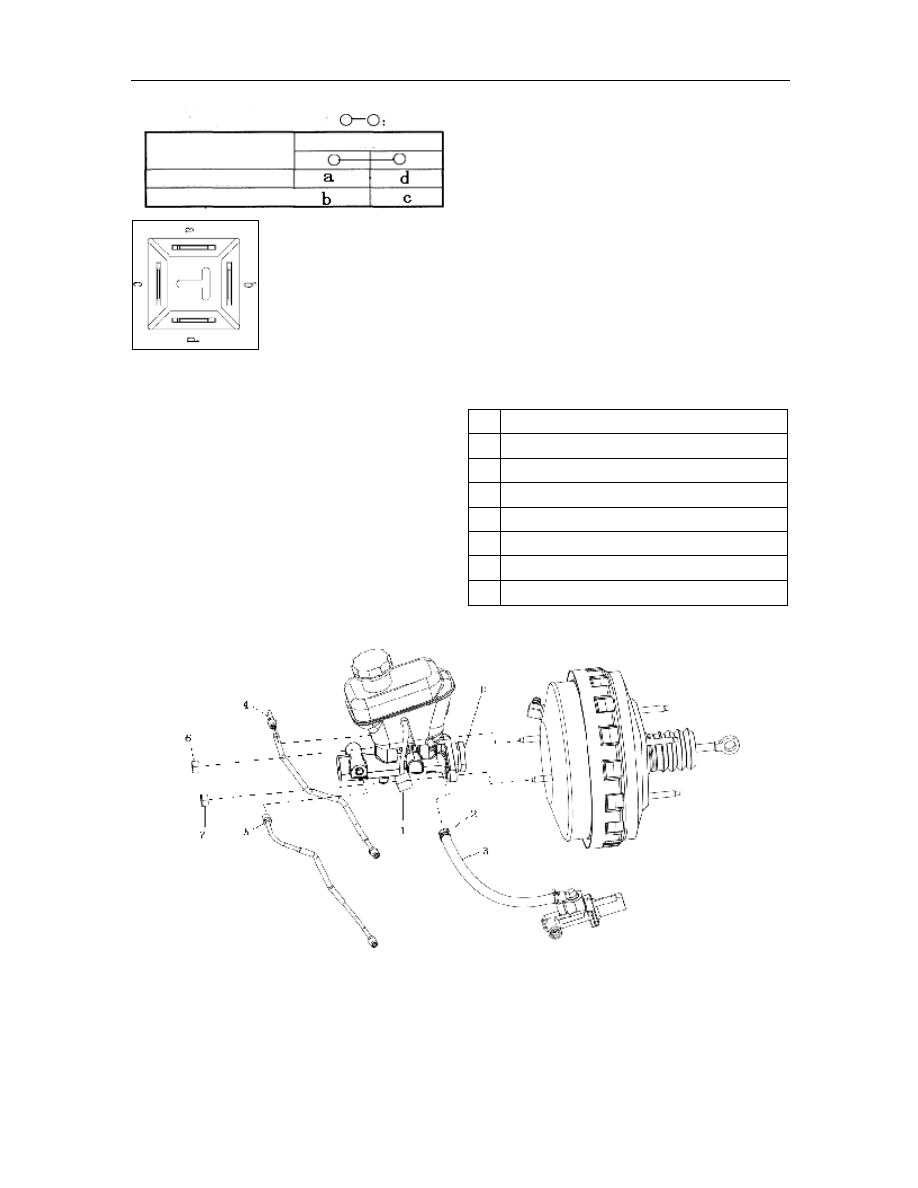

Disassembly/installation  of  brake  master
cylinder

1.

Remove in the order of 1-2-3-4-5-6-7-8.

2.

Install in the reversing order of removal.






1

Liquid level sensor plug

2

Pipe clamp

3

Inlet hose of clutch master cylinder

4

Front cavity pipe of brake master cylinder

5

Rear cavity pipe of brake master cylinder

6

Flange nut

7

Flange nut

8

Brake master cylinder













Circuit put through

Terminal

Conditions

When the brake is stepped down

When the brake is not stepped down

Brake system

P-6

Service of liquid level sensor



1.

Pull out the sensor plug;

2.

Connect an ohmmeter on the plug;

3.

Start  measuring  when  the  liquid  level  is  more
than  the  max.  value,  and  confirm  the  circuit  is
not through at this moment.

4.

Drain  out  the  brake  liquid  and  confirm  that  the
circuit is through when the liquid level is below
the min. value.

5.

If  inconsistent  to  the  case  as  specified  in  the
table, replace the sensor.

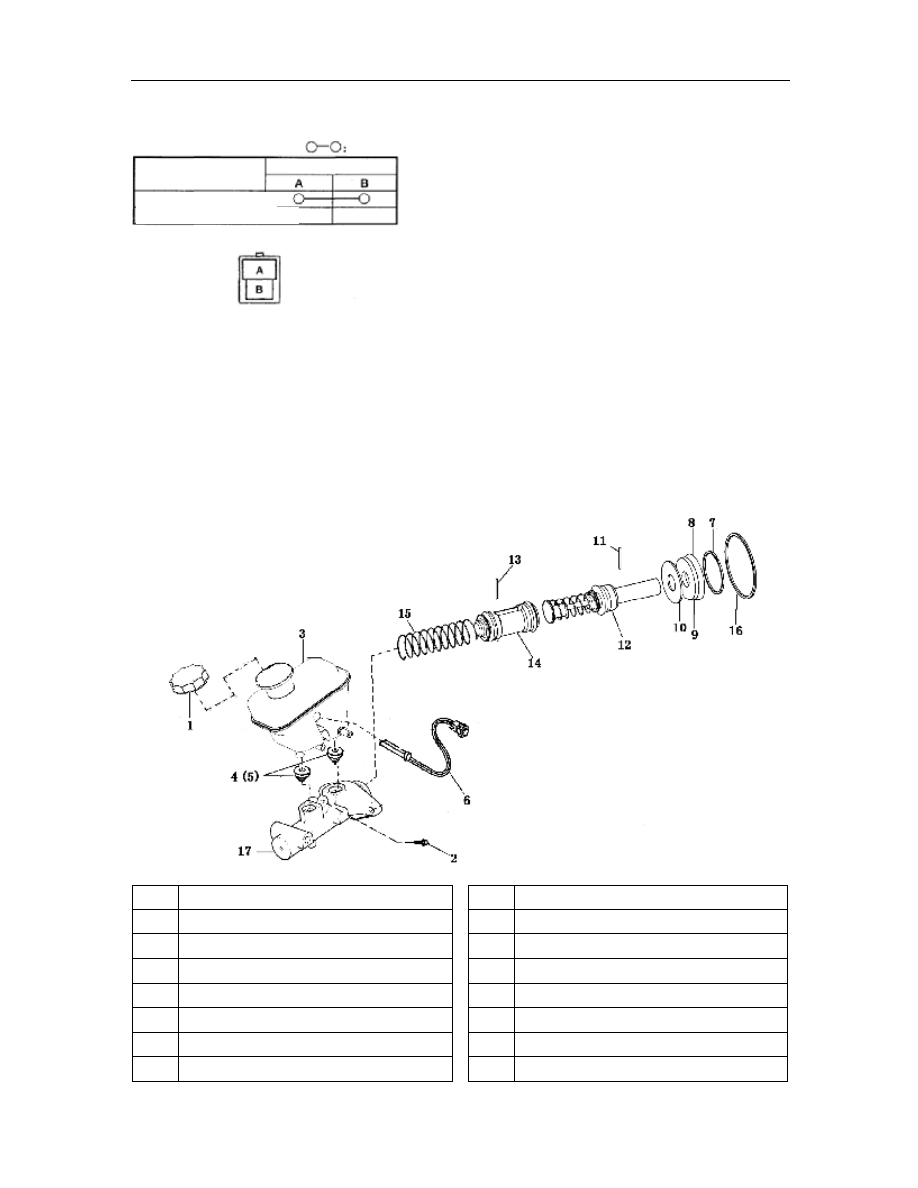

Disassembly/assembly of brake master cylinder

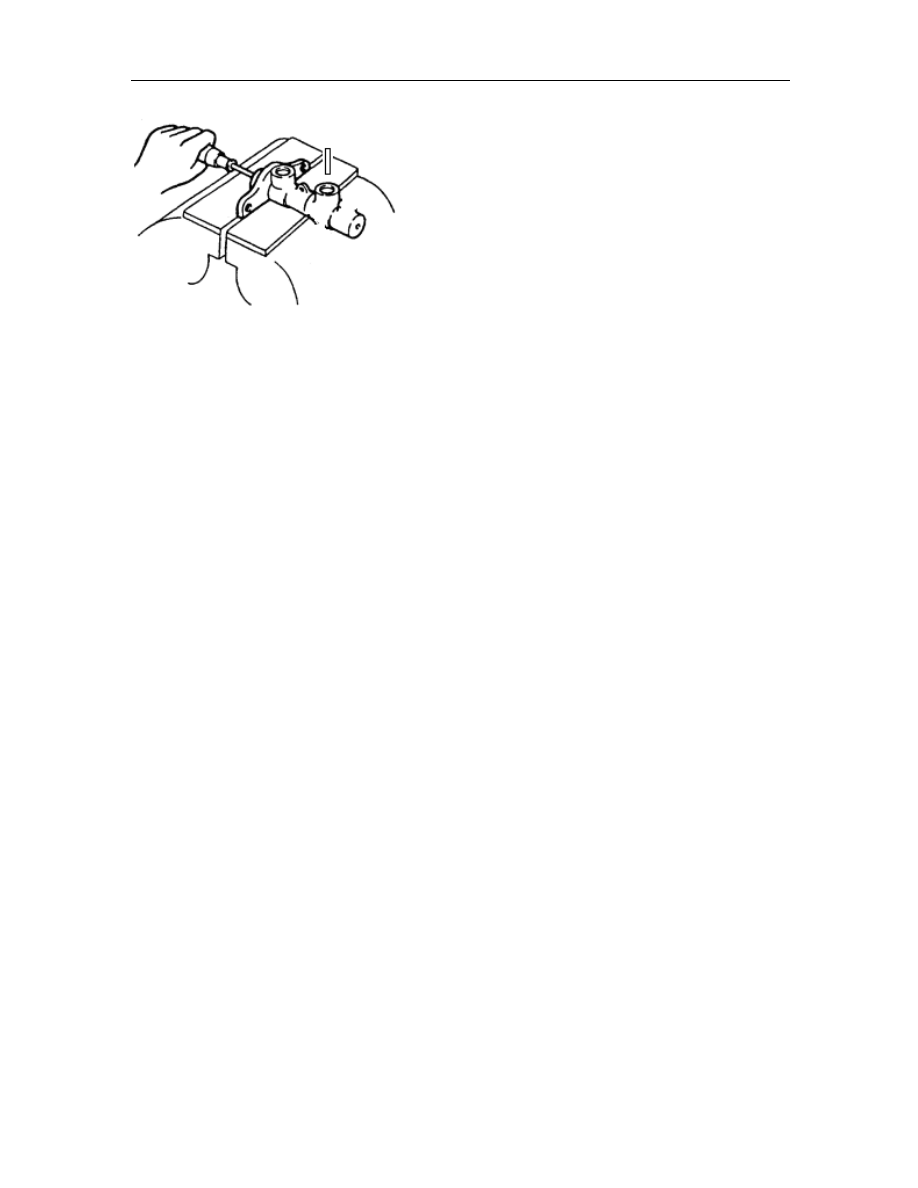

Caution:

If  the brake master cylinder body is damaged, the master cylinder shall be  replaced.  When the master
cylinder is fixed on a bench vice, only the flange disc of master cylinder is to be fixed.

1.    Disassembly as per the order shown in the Table.

2.    Assembly in the reversing order of disassembly.



1

Cover component

2

Screw

3

Fluid tank

4

Bushing

5

Bushing

6

Liquid level sensor

7

Retaining ring

8

Butterfly film



9

Piston sleeve

10

Retaining ring

11

1

st

 stop pin

12

1

st

 piston

13

2

nd

 stop pin

14

2

nd

 piston

15

Return spring

16

Master cylinder gasket



Circuit put through

Terminal

Conditions

Below the Min value



Above the Max value

Brake system

P-7



Installation instructions of stop pin

1.

Aim the piston bore at the stop pin and fit on the
2nd piston and return spring.

2.

Fit on the stop pin.

3.

Push in and release the piston to confirm that the
piston can be locked by the stop pin.



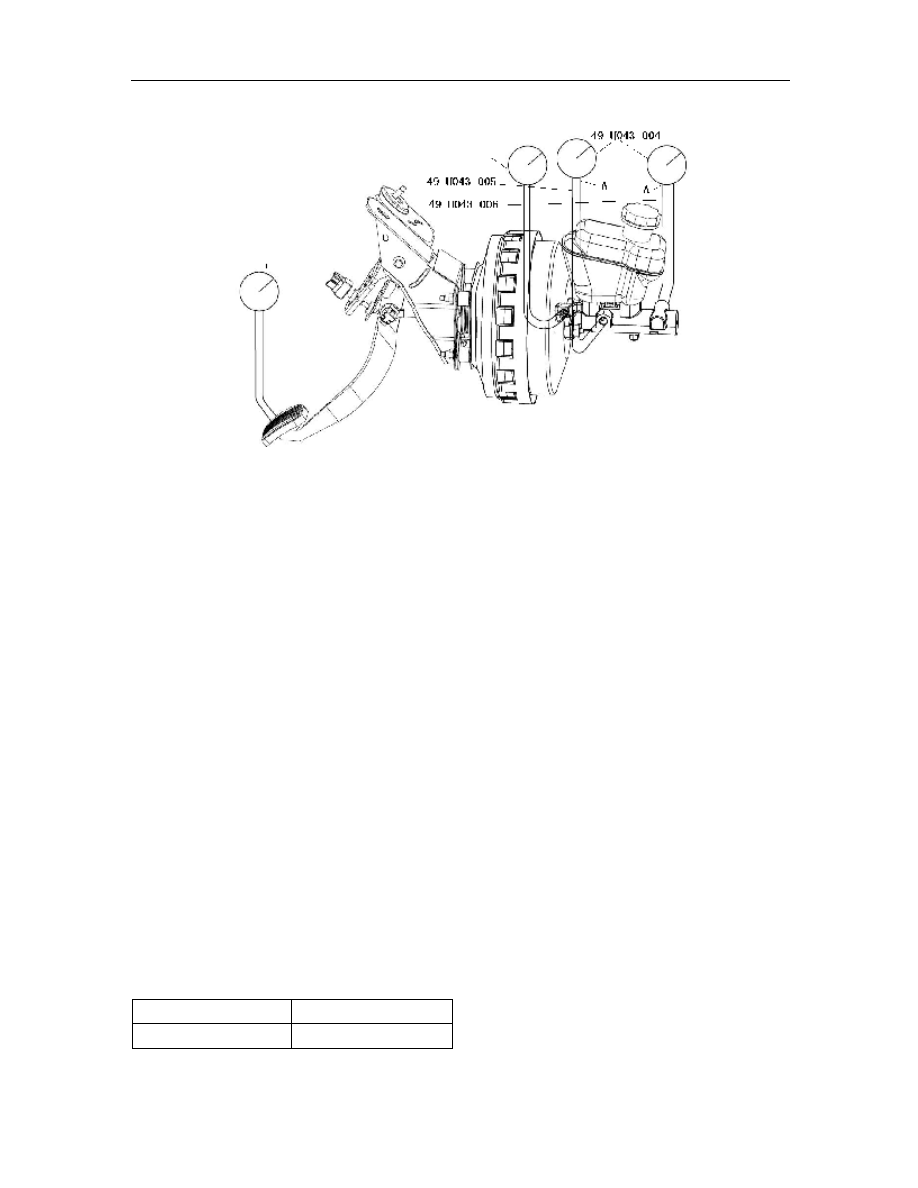

Check of vacuum booster

Check the function of vacuum booster (simple method)



Attention:

Replace the vacuum booster when necessary.

Method 1

1.

Shut down the engine; step down the brake pedal several times.

2.

Hold pressed the brake pedal and start the engine.

3.

If  the  pedal  displaces  slight  downward  after  the  engine  started,  it  means  that  the  vacuum  booster  is  in
normal operation.

Method 2

1.

Start the engine.

2.

After the engine run for 1 or 2mins., shut down the engine.

3.

Step  down the brake pedal by the normal  force, and hold it for 3-5s, so  to allow the pressure  difference
between the front and rear cavities equal to zero.

4.

If the 1

st

 travel of stepped pedal is long, and the 2

nd

 becomes shorter, it means that the vacuum booster is

in normal operation.

5.

Attention:



If any problems found, inspect whether the check  valve and vacuum booster hose are damaged and their
installation, repair or replace when necessary, and then check again.

Method 3

1.

Start the engine.

2.

Step down the brake pedal by normal force.

3.

Hold the brake pedal on the depressed position and shut down the engine.

4.

Hold the brake pedal on the depressed position for about 30s.

5.

If  there  is  no  change  in  the  height  of  brake  pedal,  it  means  that  the  vacuum  booster  is  in  normal
operation.











Brake system

P-8

(Check with a measuring instrument)



1.    As shown in Fig., connect respectively with the SST vacuum gauge and pedal pressure detector.



Attention: Exhaust the air in the SST at the instrument A with a special instrument and a pedal pressure
detector.

2.

After the air exhausted from the SST, detect as per the following steps:



a)

Check the vacuum leakage

Under no-load:

1.

Start the engine.

2.

When the vacuum gauge reading reached 66.7kPa{500mmHg}, shut down the engine.

3.

Shut down the  vacuum  gauge  for 15s. If the vacuum indicates 63.3-66.7kPa {475-500mmHg}, it  means
that the vacuum booster is in normal operation.



Under loading conditions

1.

Start the engine.

2.

Step down the brake pedal with the force in 196N {20kgf}.

3.

Hold  depressed  the  brake  pedal,  and  shut  down  the  engine  when  the  vacuum  gauge  reading  reached
66.7kPa {500mmHg}.

4.

Observe  the  vacuum  gauge  for  15s.  If  the  vacuum  degree  indicates  63.3-66.7kPa  {475-500mmHg},  it
means that the vacuum booster is in normal operation.



b)    Check the hydraulic pressure

1.    Shut down the engine (vacuum degree: 0kPa {0mmHg}. If the fluid pressure is now within the specified

range, it means that the vacuum booster is in normal operation.

Pedal pressure

Fluid pressure

196N{20kgf}

790kPa{8kgf/ cm

2

}min







Vacuum gauge

Pedal dynamometer

Brake system

P-9

2.    Start the engine and step down the brake pedal when the vacuum degree achieved 66.7kPa{500mmHg}.

If the fluid pressure is within the specified range, it means that the brake device is in normal operation.



Pedal pressure

Fluid pressure

MTX  196N

{20kgf}

7100kPa{72kgf/cm

2

}min

ATX

8820kPa{90kgf/cm

2

}min









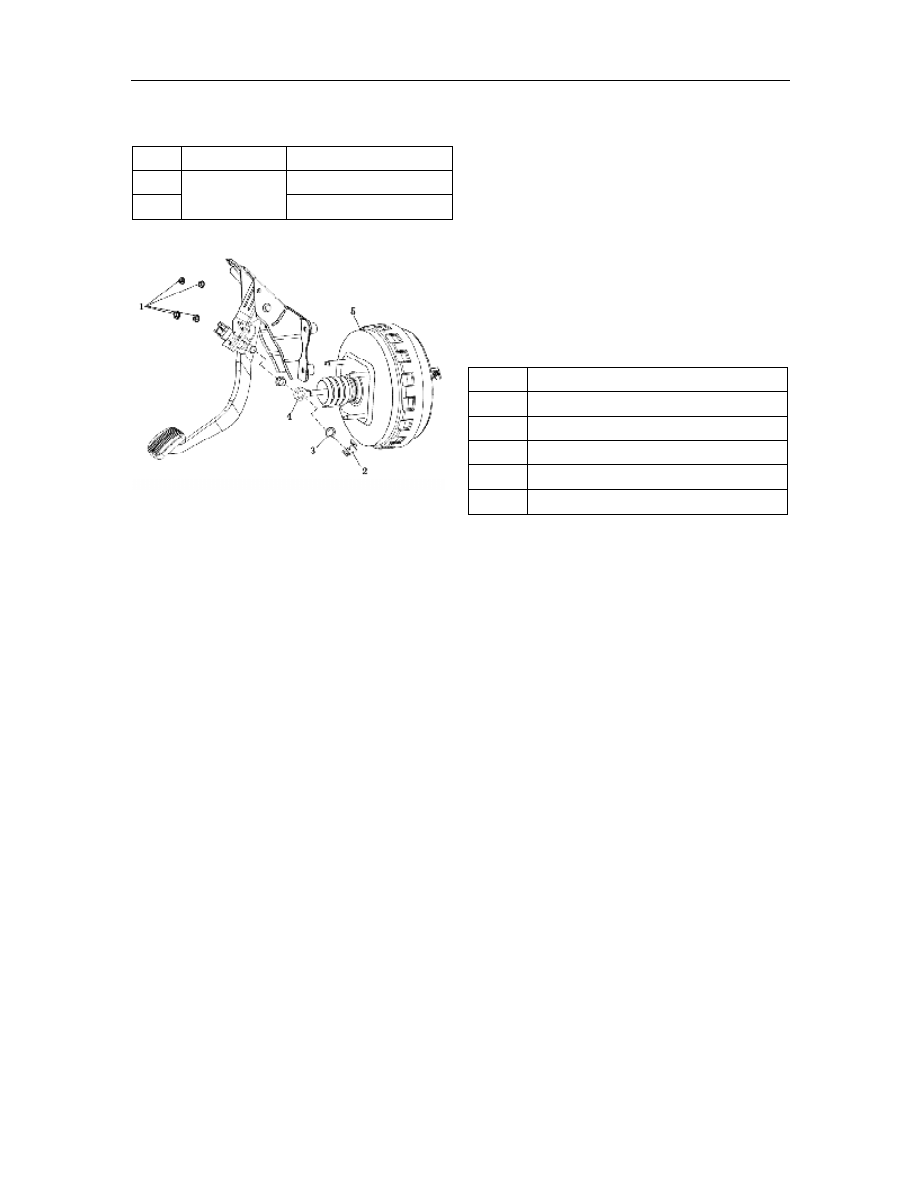

Removal/installation of vacuum booster

1.    Remove

the

brake

master

cylinder

(See——Conventional

brake

system,

Removal/installation of brake master cylinder).

2.    Remove in the order as shown in the Table.

3.    Assembly in the reversing order of disassembly.

1

Vacuum booster hose assembly

2

Spring pin

3

Axle pin

4

Nut

5

Vacuum booster pump

6

Check valve assembly









Check of front disc brakes

P-10

Check of front disc brakes

Introduction to the repair tips of brake judder

There are three features as shown below in the problems of brake judder:

(1)    Vibration  of  steering  wheel.  The  steering  wheel  vibrates  in  the  direction  of  rotation  and  such  feature  is

the most notable when braked at the speed between 100～140 km/h {62～87 mph};

(2)    Floor  vibration.  In  braking,  the  bodywork  vibrates  forward  and  rearward,  and  the  vibration  intensity  is

not subject of the speed effect;

(3)    Vibration of brake pedal. When the brake applied, there is impulsive force trying to push back the brake

pad, and transferred on the brake pedal.

The followings are some key raisons possibly resulting in brake judder:

When the brake disc jittered too much, the swing thickness between the one side and another is uneven. If the
judder is over 0.05 mm {0.002 in} at 10 mm {0.39 in} away from the edge of brake disc, it means the uneven
wear  on  the  disc  occurred  due  to  the  contact  of  the  unbalances  of  pad  and  disc,  if  it  is  less  than  0.05  mm
{0.002 in}, it means that no uneven wear occurred.

Thermal deformation of disc The repeated violent brakes may enable the disc local temperature to increase up
to about 1000℃ {1832ºF}, resulting in the disc distortion.

The thickness and friction coefficient of disc will change due to corrosion. If the vehicle parked for longtime
in wet condition, the  friction surface of disc will be corroded. When the corrosion thickness is uneven, it will
take the corrugated shape, resulting in the variation of friction coefficient and the reaction force.

Check and repair process





Check the lateral run-out

1.

Screw  up, in crosswise, the hub nut to assure that the disc and hub properly were installed or the washer
inserted between the hub bolt and hub nut with the spacer thickness in10mm {0.39 in} and the I/D more
than 12 mm {0.47 in}.



Note:



The part composed by SST 49 B017001 or 49 G019 003 may be use as the suitable washer.

Identify the complains of clients

Carry out the rad ial run-out check

Refer to  Radial Run-Out Check

Less than

0.05mm

(0.002)

Less than 0.05mm

(0.002)

Presence

Confirm whether there have

been any brake jitters

Remove the disc plate,

reinstall at another phase and

make again the radial run-out

check.

Check the thickness variation (see

below)

Verify the repair

Use the mold on the vehicle to

process the d isc p late

Tighten all rim nuts by the same

torque to fix the brake disc and

measure the radial run-out.

Less than 0.015mm (0.0005in)

More than 0.015mm (0.0005in)

More than

0.05mm

(0.002in)

Use the mo ld on the vehicle.

[Less than 0.015mm (0.0005in)]



Work completed

Not presented

More than 0.05mm (0.002in)

Check of front disc brakes

P-11

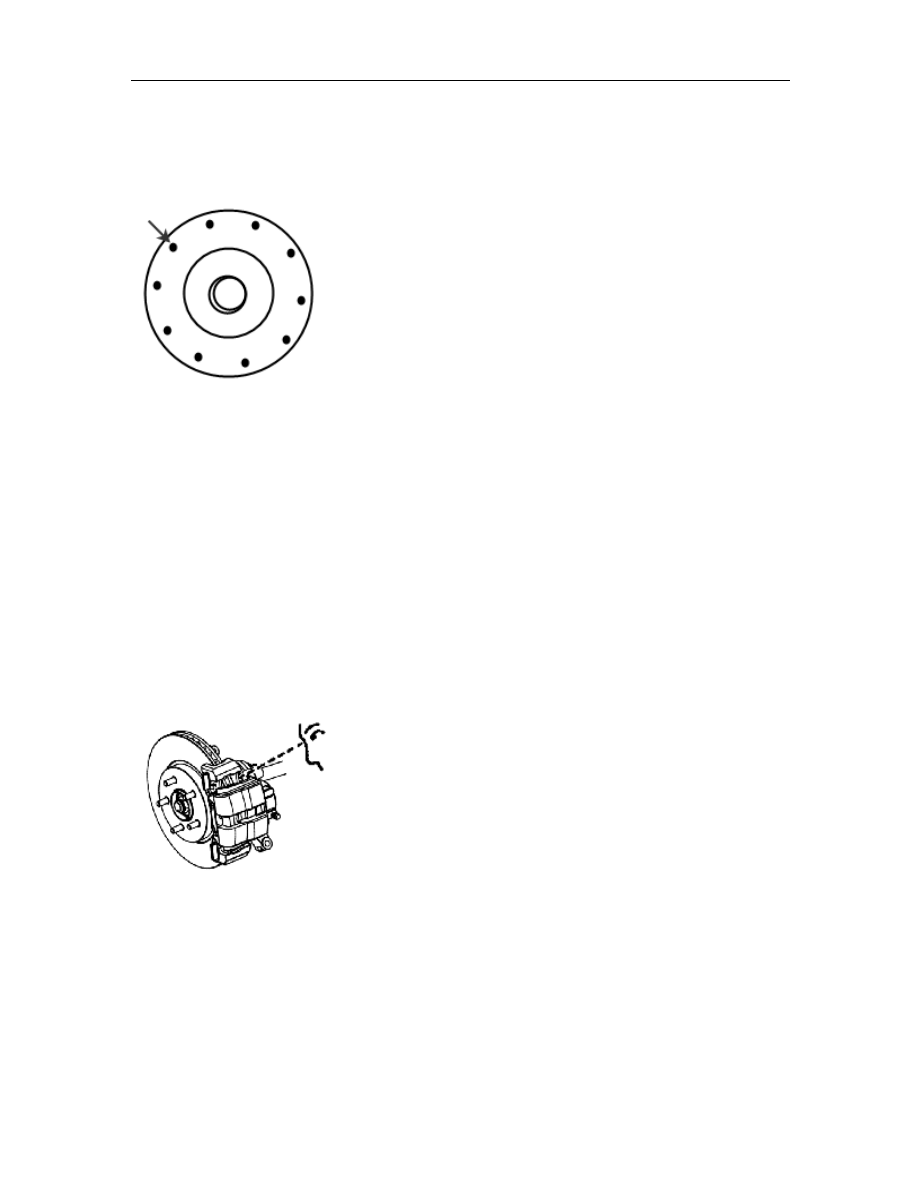

2.    After  all  hub  nuts  screwed  up  to  the  same  torque,  place  the  dial  gauge  on  the  friction  surface  of  brake

disc, at ca.,10 mm{0.39 in} away from the edge of disc.

3.    Turn once the brake disc and measure the lateral run-out.



Run-out limit: 0.05 mm {0.002 in}.



1.

  Clean  up  with  brake  cleaner  the  friction
surfaces of brake disc and brake pad.

2.    Measure,  with  a  micrometer  calipers,  the

thickness of each point as shown in the figure.

3.    Subtract, with the measured maximum  value the

minimum  value.  If  the  result  is  nonconforming
to  the  requirements,  process  the  brake  disc  with
grinding tool.



Variation  limit  of  thickness:  0.015  mm  {0.0005
in}

Warning

Don’t surpass the requirements of minimal brake disc
thickness.

Check the variation of thickness



Check the thickness of brake disc

Attention

If the disc is removed from the vehicle for processing, it will result in excessive run-out, thus the disc shall be
processed when fitted up on the vehicle.

1.    Measure  the  thickness  of  disc.  Replace  the  disc  when  the  disc  thickness  is  not  within  the  range  of

technique requirements, then,



The minimal thickness limit of front brake disc: 24 mm {0.94 in}



The minimal thickness limit of rear brake disc: 10 mm {0.39 in}



Check the thickness of brake pad

1.    Jack  up  the  front  part  of  vehicle and  shore it  up

with the safety bracket.

2.    Remove the wheel.

3.    Check  the  residual  thickness  of  pad  and  replace

the  pad  by  full  set.  As  long  as  the  thickness  of
one  lateral  pad  of  R/L  wheels  is  less  than  or
equal  to  the  requirement  of  minimal  thickness,
the  pads  at  both  sides  should  be  replaced  at  the
same time.



Pad thickness required: minimum value: 2.0 mm
{0.08in}

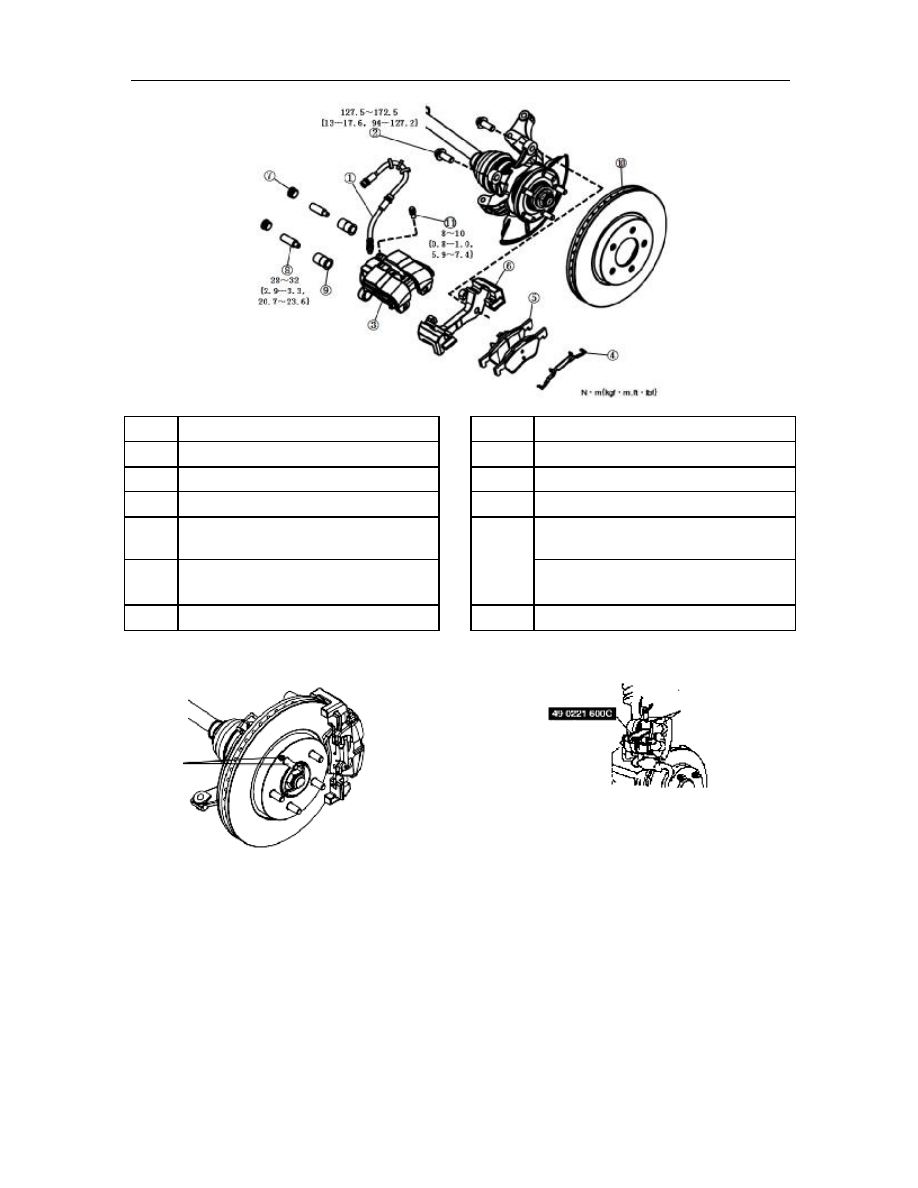

Removal and installation of front disc brakes

1.    Remove in the order as shown in the Table

2.    Assemble in the reversing order of disassembly

3.    After  installation  step  down  the  brake  pedal  several  times,  turn  manually  the  wheel  to  confirm  that  no

brake blocking exists.

Check of front disc brakes

P-12



1

Brake hose



7

Guide pin cover

2

Caliper bolt

8

Guide pin

3

Front caliper assembly

9

Guide pin bushing

4

Compressing spring

10

Front brake disc

5

Internal/external friction plate



See——P  Essentials  to  Removal  of
Brake Disc



See——P Essentials to the Installation of
Internal/External Friction Plates

See——P Essentials to Brake Disc

Installation

6

Support beam

11

Bleed screw and bleed screw cap





Essentials to removal of brake disc

1.

Prior to the removal,  make the  mark  on  the  hub
bolt  and  brake  disc  for  the  reference  at  the
installation time.

Essentials to the installation of brake disc

1.    Clean  up  any  rust  or  grime  on  the  contact

surface of brake disc and hub.

2.    Align  with  the  mark  made  prior  to  the  removal

and fit up the brake disc.



Essentials  to  the  installation  of  internal
/external friction plate

1.    Push down to the end the piston with SST

2.    Install the brake pad

Replace the internal/external friction plate

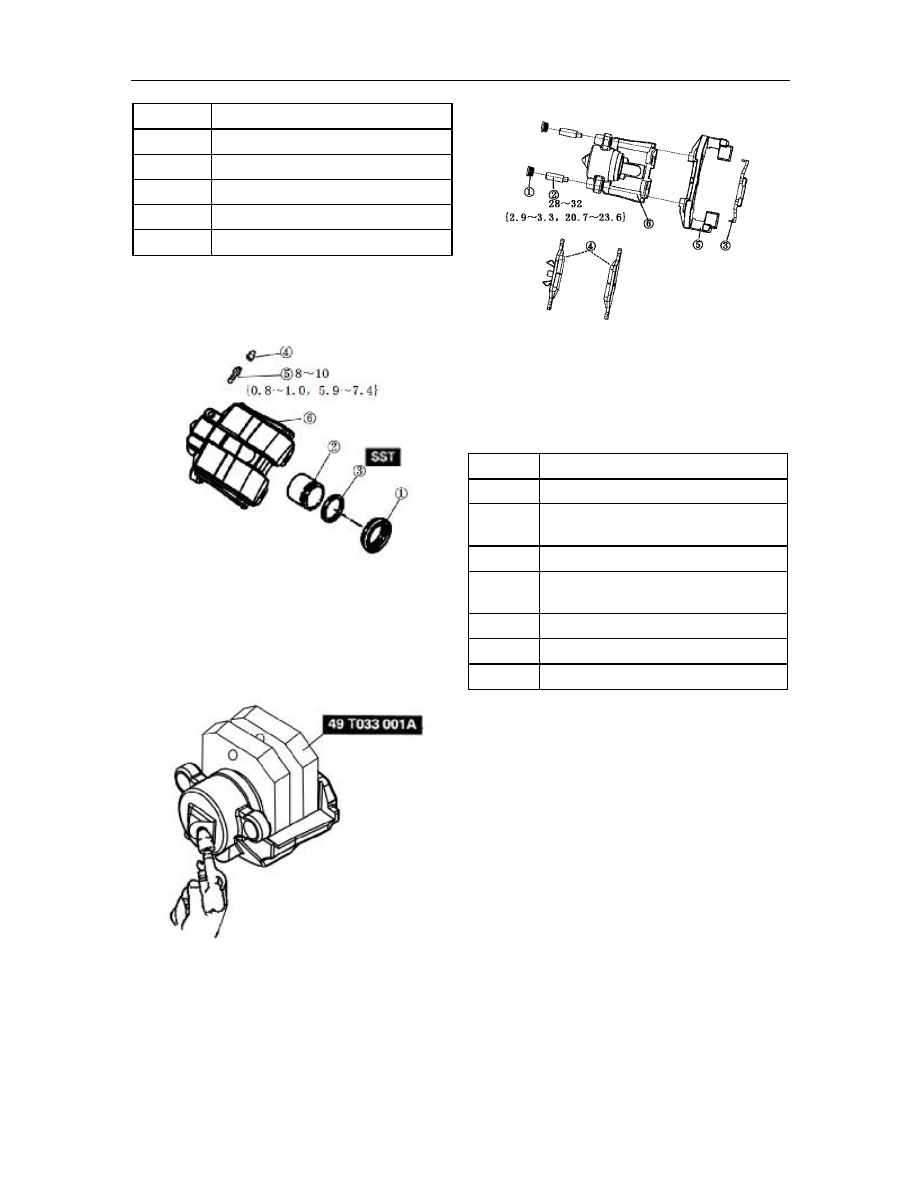

1.    Disassemble in the order as shown in the Table.

2.    Assemble in the reversing order of disassembly

Mark

Wood plate

Check of front disc brakes

P-13

1

Guide pin cover

2

Guide pin

3

Compressing spring

4

Internal/external friction plate

5

Support beam

6

Brake caliper assembly







Disassembly  and  assembly  of  front  brake
caliper

1.    Disassemble  as  per  the  order  shown  in  the

Table.

2.    Assembly in the reversing order of disassembly

1

Piston dust cover

2

Piston



See——P

Essentials

to

the

Disassembly of Piston

3

Piston gasket



See——P

Essentials

to

the

Disassembly of Piston Gasket

4

Bleed screw cover

5

Bleed screw

6

Front caliper body





E

ssentials to the piston disassembly



Attention

Slowly blow the compressed air into the brake caliper
to prevent sudden run-out of piston.

1.    Place  the  SST  into  the  brake  caliper  and  then

slowly  blow  the  compressed  air  from  the  hole
into  the  brake  caliper,  enabling  the  piston  to  be
pushed out from the brake caliper.



Check of front disc brakes

P-14



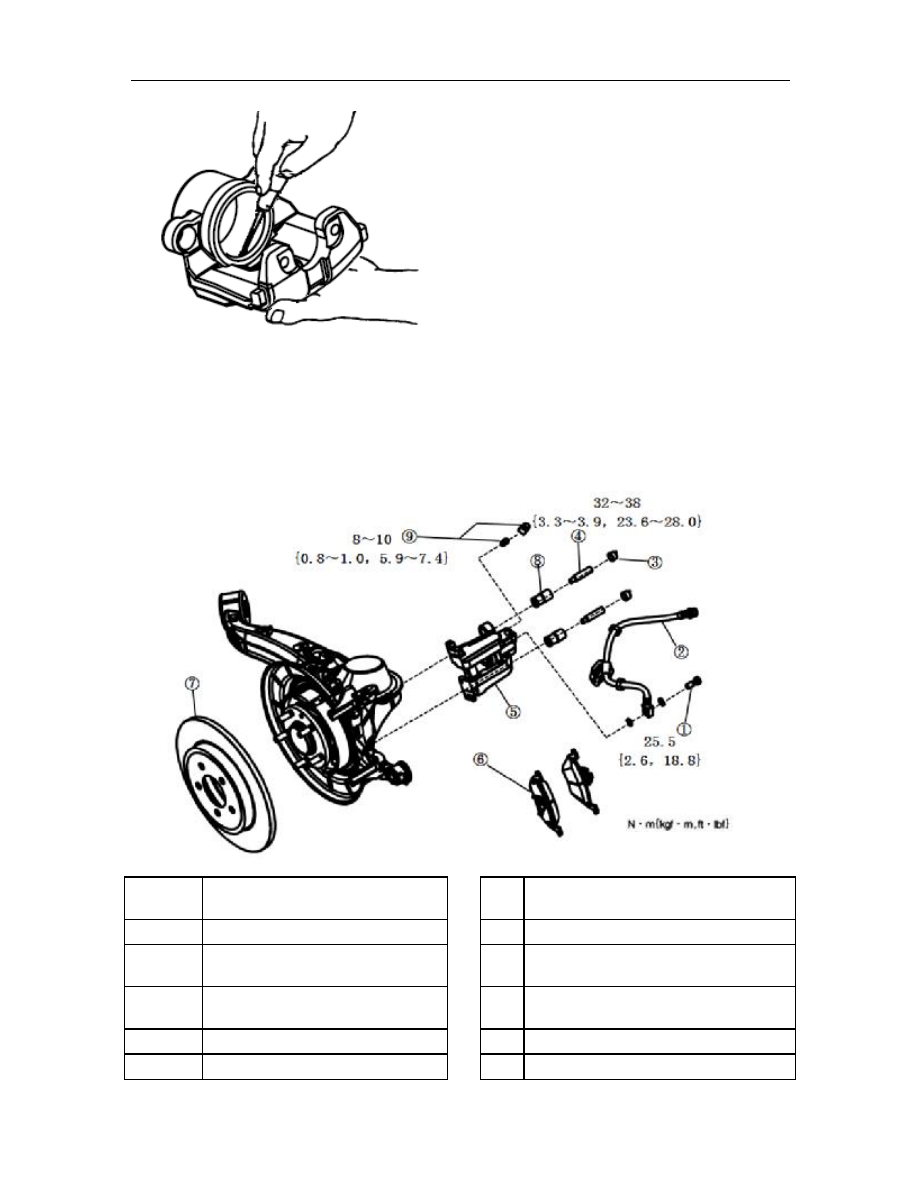

Essentials  to the  Disassembly  of  Piston  Seal
Ring:

1.    Push out, with the SST, the piston seal ring from

brake calipers.



Removal and installation of the rear disc brake

1.    Remove in the order as shown in the Table

2.    Assemble in the reversing order of disassembly

3.    After  installation,  step  down  the  brake  pedal  several  times,  turn  manually  the  wheel  to  confirm  that  no

brake blocking exists.



1

Hollow bolt





See——P  Essentials  to  the  Installation  of
Internal/External Friction Plate

2

Rear brake hose

7

Rear brake disc

3

Guide pin cover



See——P Essentials to the Removal Brake
Disc

4

Guide pin



See——P  Essentials  to  the  Installation  of
Brake Disc

5

Rear caliper assembly

8

Guide pin sleeve

6

Internal/external friction plate

9

Bleed screw and bleed screw cover

Check of front disc brakes

P-15



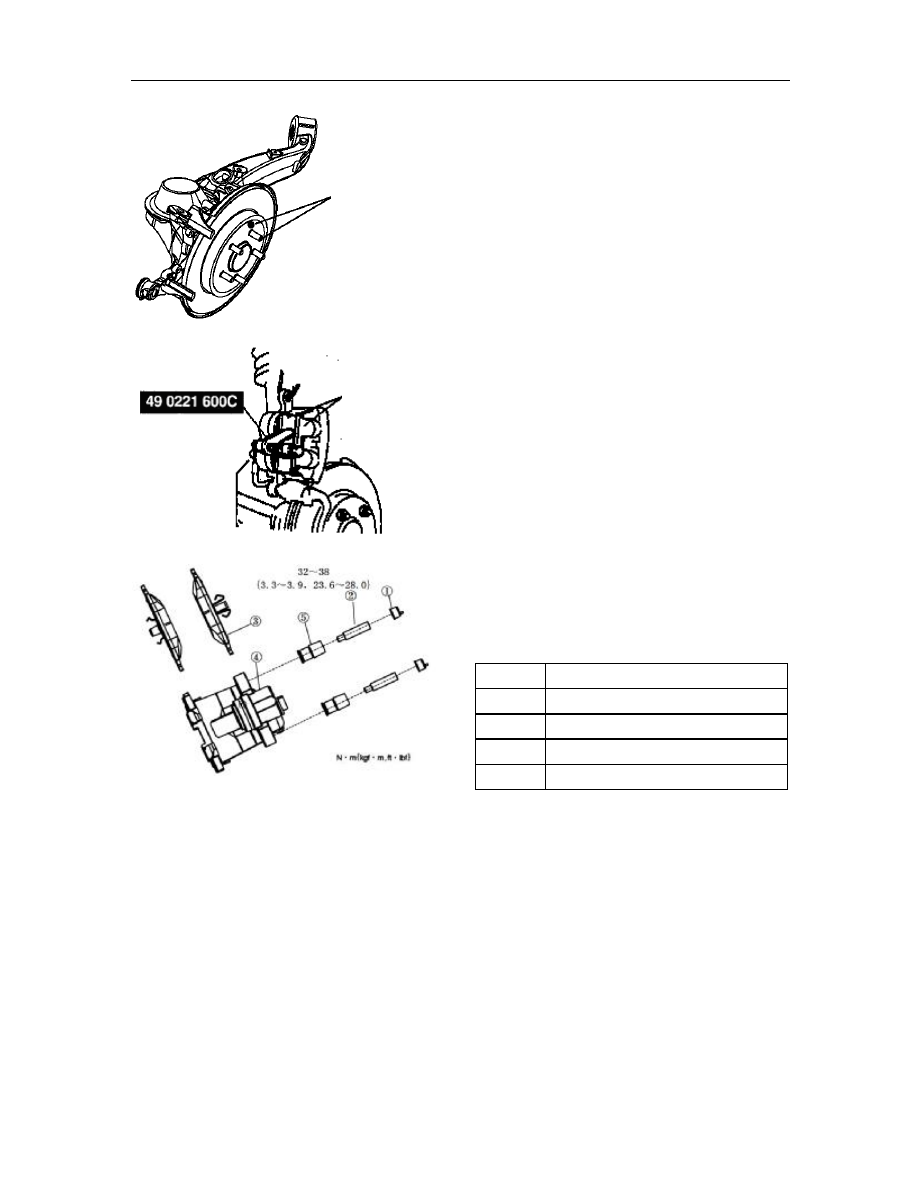

Brake disc removal essentials

Prior to the removal, mark on the hub bolt and brake
disc for reference at the installation time.



Essentials to the Installation of Brake Disc

1.    Clean  up  any  rust  or  grime  on  the  contact

surface of brake disc and hub.

2.    Align with the mark made prior to the removal

and fit up the brake disc.



Essentials

to

the

Installation

of

Internal/External Friction Plate

1.    Push out, with the SST, the piston to the end.

2.    Install the brake pad.





Replacement  of  the  Internal  and  External
Friction Plate

1.    Disassemble in the order as shown in the Table.

2.    Assemble in the reversing order of disassembly

1

Guide pin cover

2

Guide pin

3

Internal/external friction plate

4

rear brake caliper

5

Guide pin sleeve



Mark

Wood plate

Check of front disc brakes

P-16



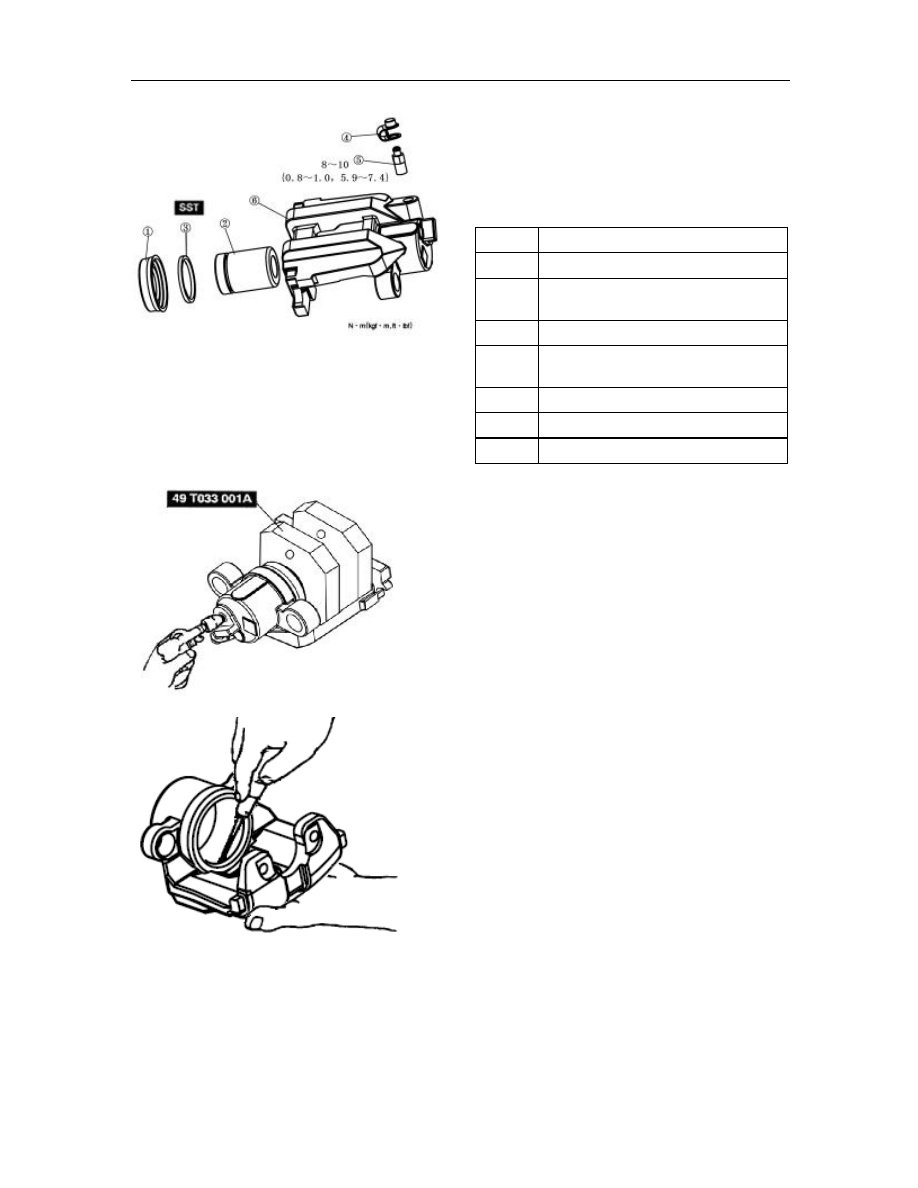

Disassembly/assembly

of

rear

brake

calipers

1.    Disassemble  as  per  the  order  shown  in  the

Table.

2.    Assembly in the reversing order of disassembly

1

Piston dust cover

2

Piston



See——P

piston

disassembly

essentials to the

3

Piston gasket:



See——P  piston  gasket  disassembly
essentials to the

4

Bleed screw cover

5

Bleed screw

6

Rear caliper body





Piston disassembly essentials to the



Attention

Slowly blow the compressed air into brake caliper to
prevent sudden run-out of piston.

1.

Place  the  SST  into  the  brake  caliper  and  then
slowly  blow  the  compressed  air  from  the  hole
into the brake caliper, enabling the piston to be
pushed out from the brake caliper.





Essentials  to  the  Disassembly  of  Piston
Gasket

1.    Remove  with  the  SST  the  piston  gasket  from

the brake calipers.
