Intake and Exhaust Systems

27

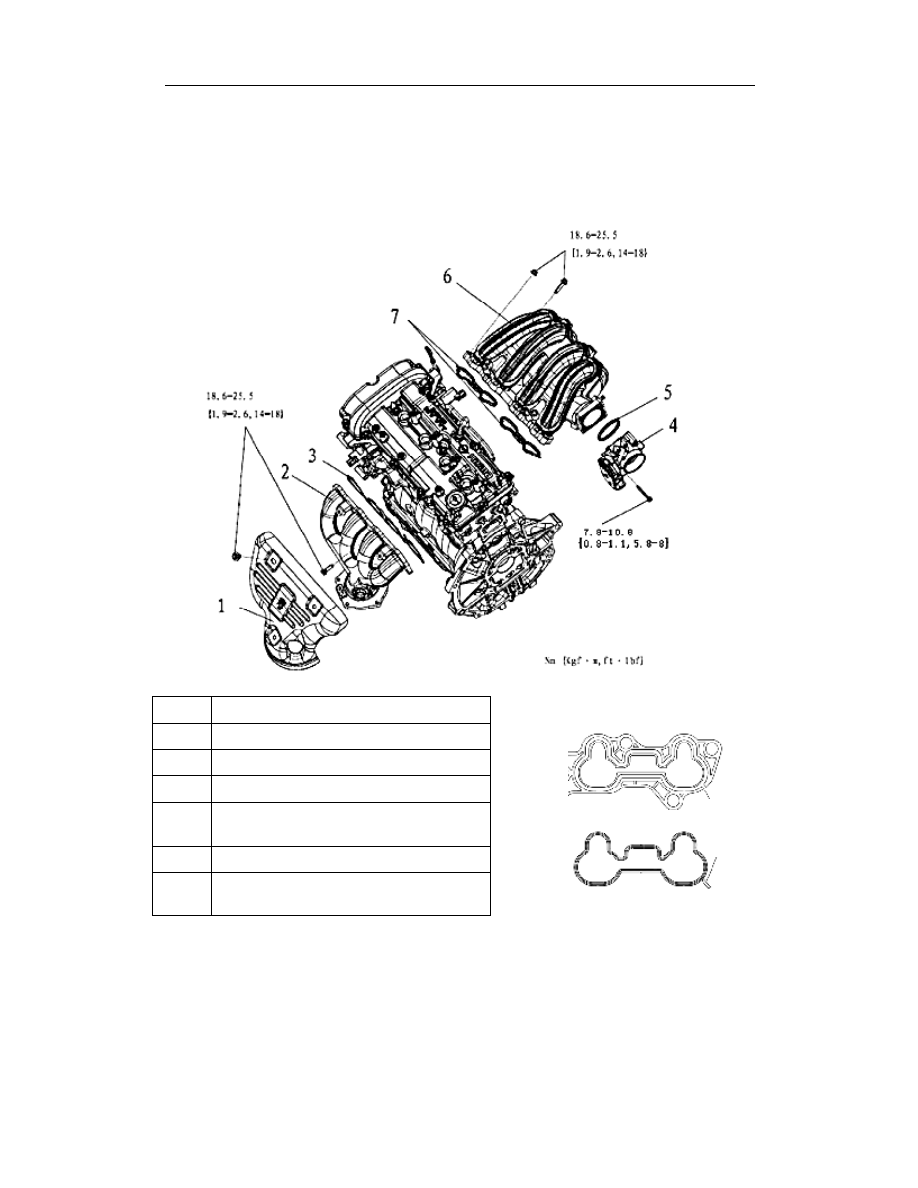

Intake and exhaust systems

Removal/installation of intake and exhaust systems

1.  Disassemble as per the order shown in Fig.

2.  Assemble in the reversing order of disassembly.



1

Thermal shield of exhaust manifold

2

Exhaust manifold

3

Exhaust manifold gasket

4

Throttle body

5

Sealant ring of throttle body (See
Assembly Instructions)

6

Intake manifold

7

Sealant ring of intake manifold (See
Assembly instructions)



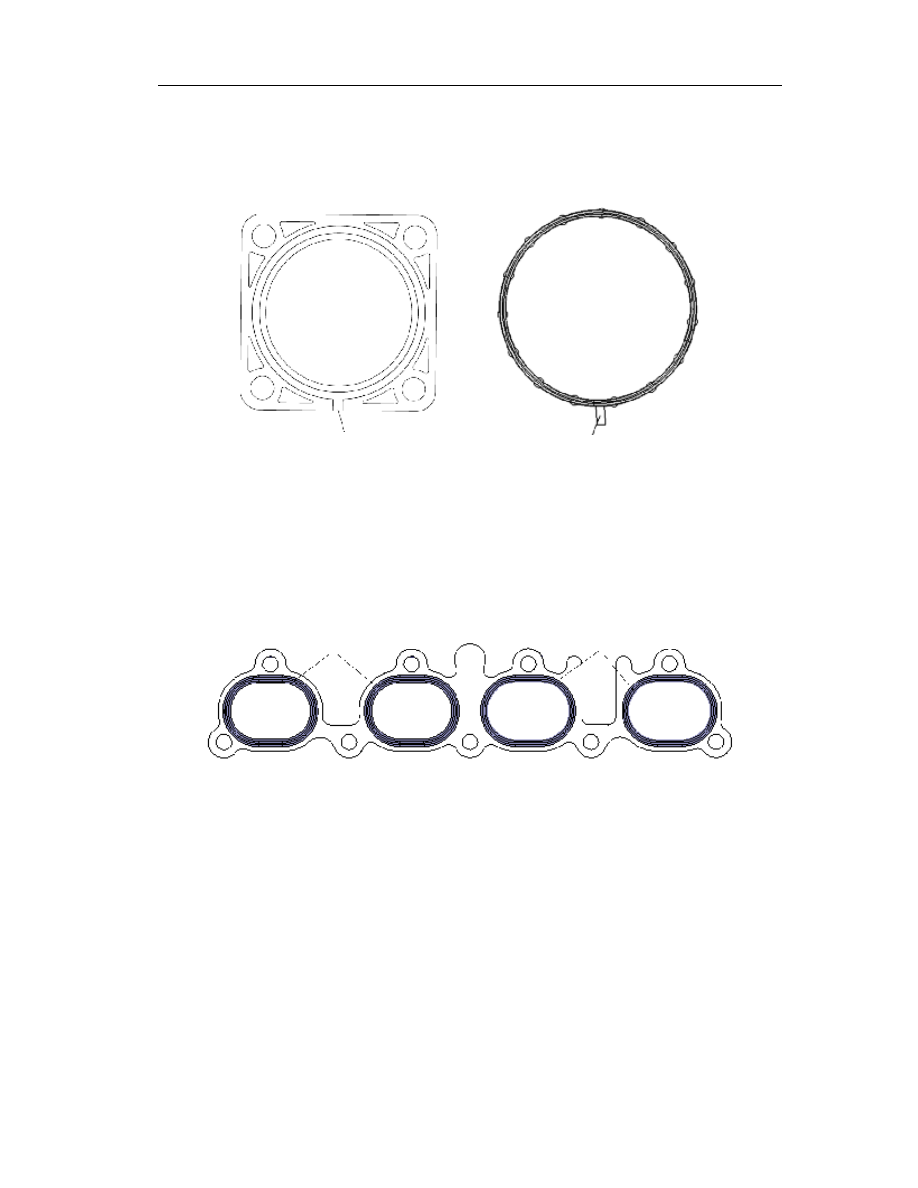

Assembly instructions of intake manifold sealant ring

At the installation time, you shall properly put the sealant ring into the groove of intake manifold
and enable the error proofing mark to clamp into the positioning groove of intake manifold.

Caution

l  Prior to the installation, the  sealant ring shall be checked for any damaged, if

Positioning

groove

Proofing

mark

Intake and Exhaust Systems

28

yes, it shall be replaced.

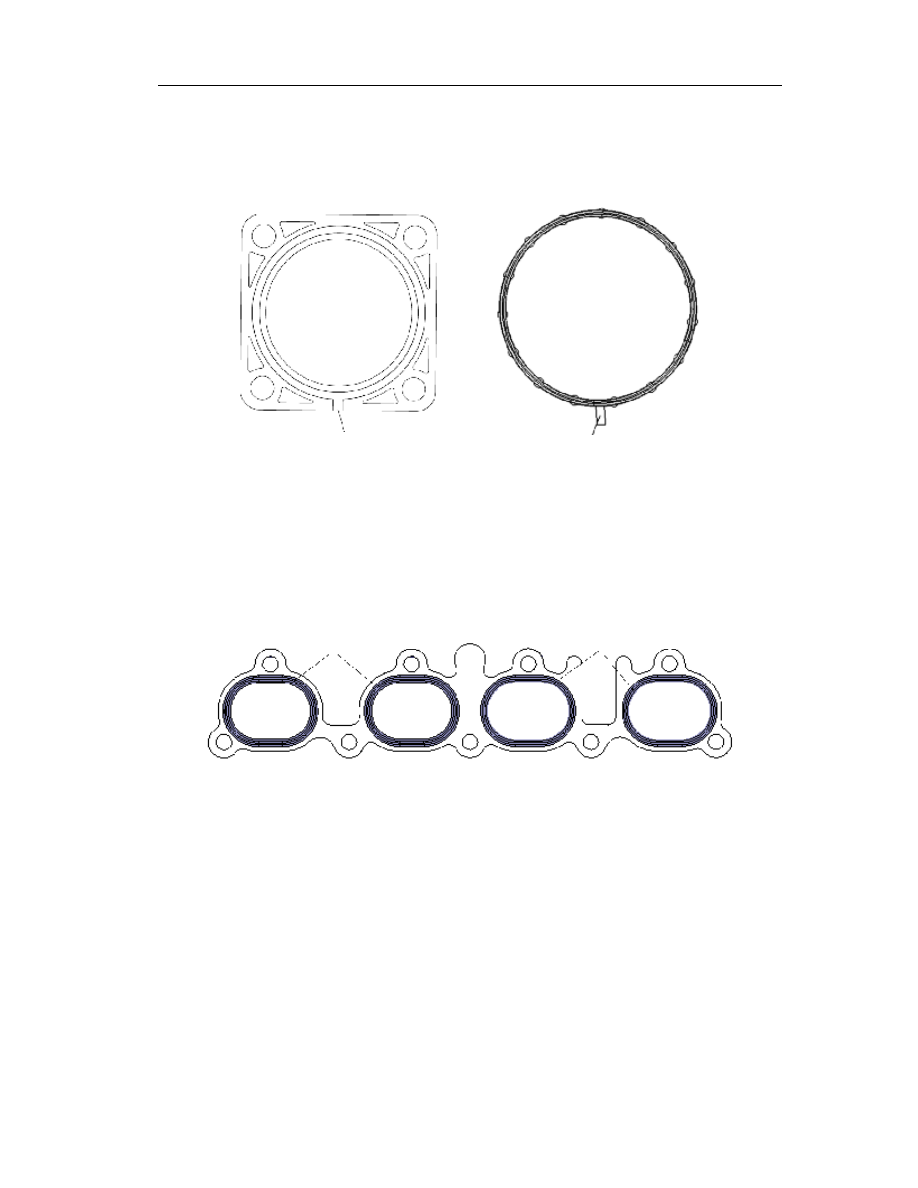

Installation instructions of throttle body sealant ring

At the installation time, you shall properly put the sealant ring into the groove of throttle body
and enable the error proofing mark to clamp into the positioning groove of throttle body.





Caution;

l  Prior to the installation, the seal strip shall be checked for any damaged, if yes,

it shall be replaced

Installation instructions of exhaust manifold gasket

At the installation time, raised part of spacer shall face to the exhaust manifold.







Positioning groove

Error proofing mark

Bulge part of rib faces

to the exhaust manifold

Bulge part of rib faces

to the exhaust manifold

Timing sprocket

29

Timing sprocket

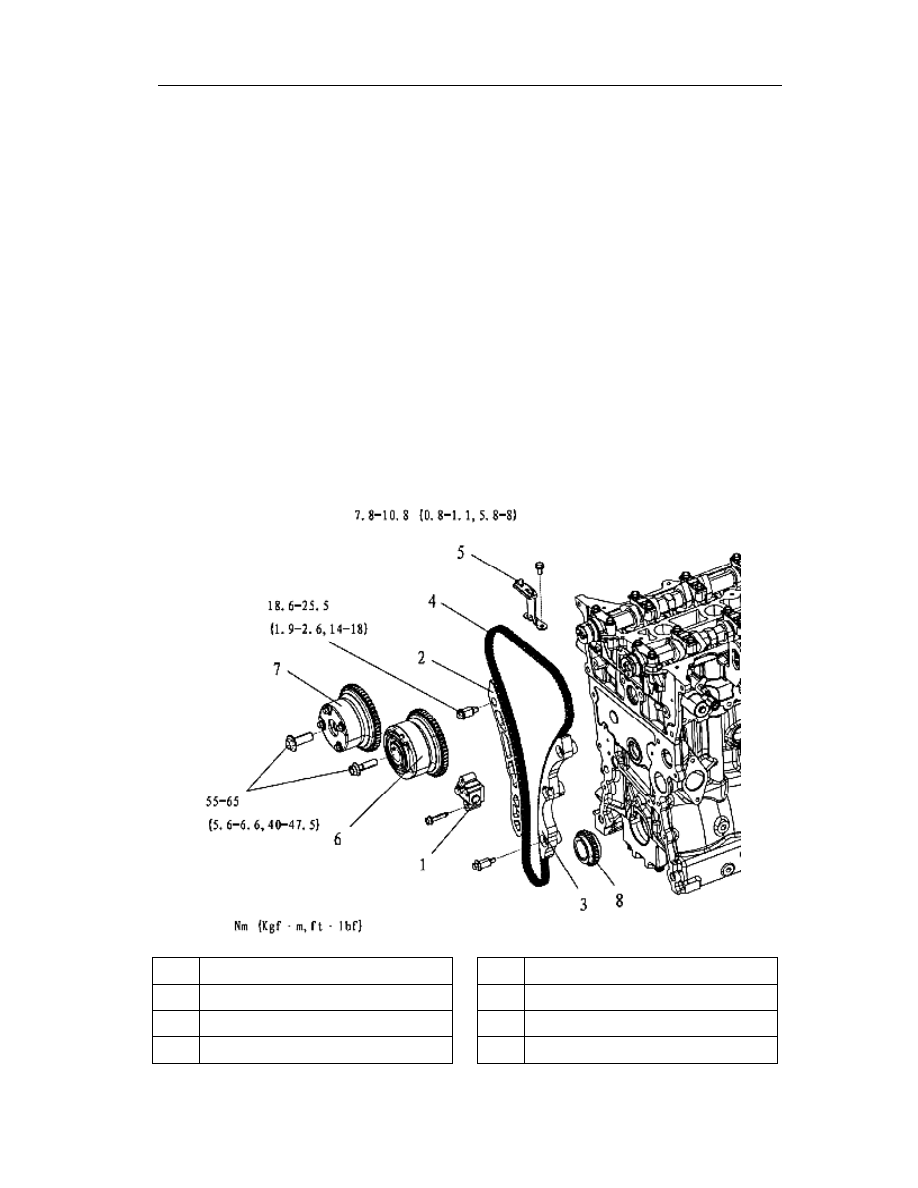

Lubrication system of timing sprocket

1.  Remove the engine belt (See

——Generator).

2.  Remove the camshaft position sensor and crankshaft position sensor (See

——Ignition and

Control Systems).

3.  Remove the ignition coil (See

——Ignition).

4.  Remove the cylinder head cover (See

——Cylinder Head Cover).

5.  Remove the timing sprocket casing (See

——Timing Sprocket Casing).

6.  Remove the oil pan.

7.  Remove the oil pan body.

8.  Disassemble as per the order shown in Fig.

9.  Assemble in the reversing order of disassembly.

10.  Adjust the deflection/tension of engine belt (See

——Generator).

11.  Check the clearance of crankshaft position sensor (See

——Ignition and Control Systems).



1

Tensioner

2

Tensioner arm

3

Timing sprocket guide

4

Timing sprocket

5

Upper guide of timing sprocket

6

Exhaust VVT

7

Intake VVT

8

Timing sprocket



Other thread torque not indicated:

Timing sprocket

30

Lubrication system of tensioner

1.  Disassembly as per the order shown in Fig.

2.  Assemble in the reversing order of disassembly.

Instructions to the removal of tensioner

1.  Unscrew the tensioner bolt.

2.  Slowly take out the tensioner (prevent a sudden pop-up of plunger).

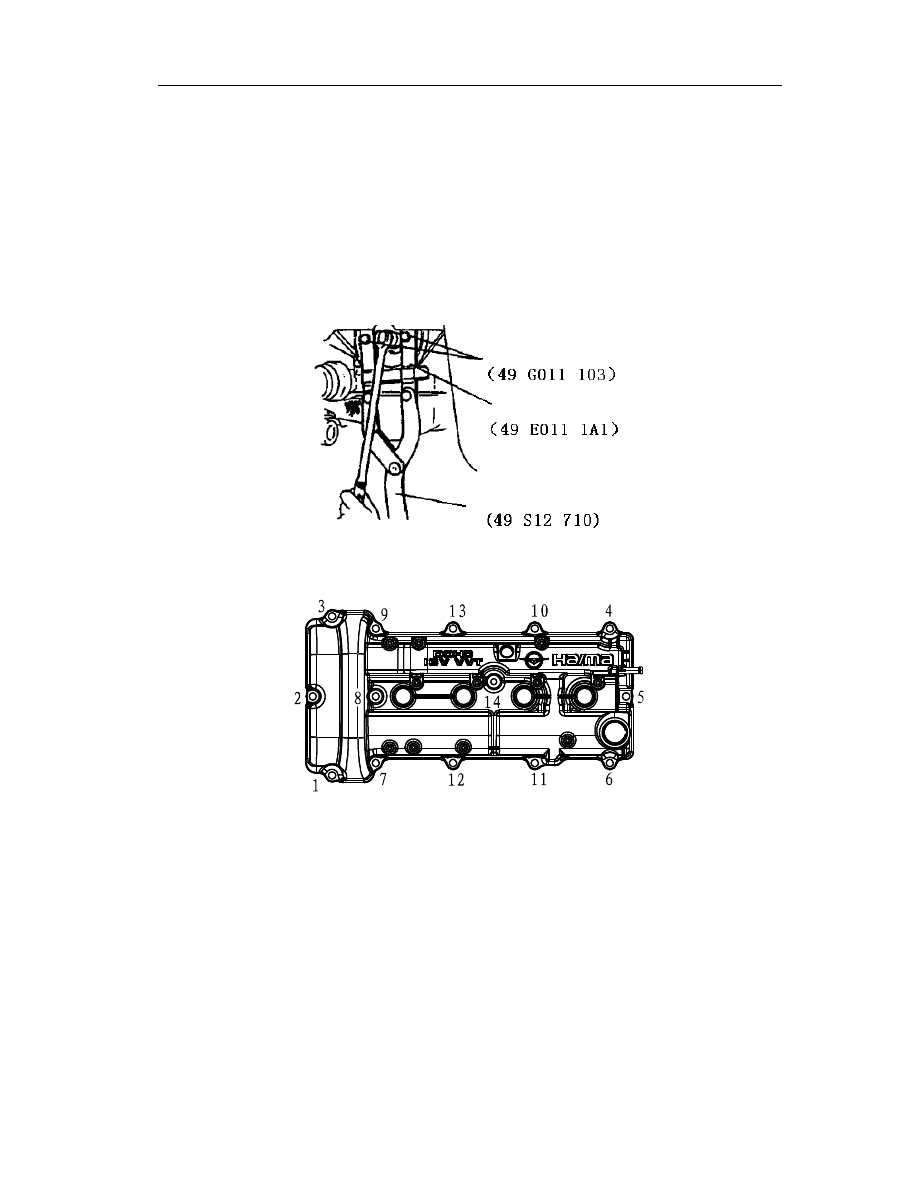

Disassembly instructions of crankshaft pulley

Use a special tool to fix the crankshaft for disassembly.



Disassembly instructions of cylinder head cover

Unscrew the bolts in 2-3 steps as per the order shown in Fig.t.



Disassembly instructions of timing sprocket

1.  Fit the lock bolt of crankshaft pulley.

2.  Turn clockwise the crankshaft and align with the valve check sign.

l  Key slot of timing sprocket faced upward.

l  Align with the valve check sign on the intake and exhaust of VVT timing

sprocket.

3.  Disassemble the tensioner (See

——Disassembly of Tensioner).

4.  Remove the tensioner arm.

5.  Remove the timing sprocket rail.

6.  Remove the timing sprocket.

Bolt component

Fixture component

Studded connection fixture

Timing sprocket

31

7.  Remove the upper timing sprocket rail.

Assembly instructions of tensioner

1.  Repress the detent by use of a bench vice (direction shown in Fig.) and insert a hard wire

into the lockhole to lock up the tensioner.



2.  Fit the tensioner on the cylinder block and tighten the bolt.



Assembly instructions of tensioner arm

After the installation, the tensioner arm cannot be tightened too much, swing the tensioner arm
to see if it can freely drop down.

Lockhole

Direction of detent repression

Detent

Timing sprocket

32

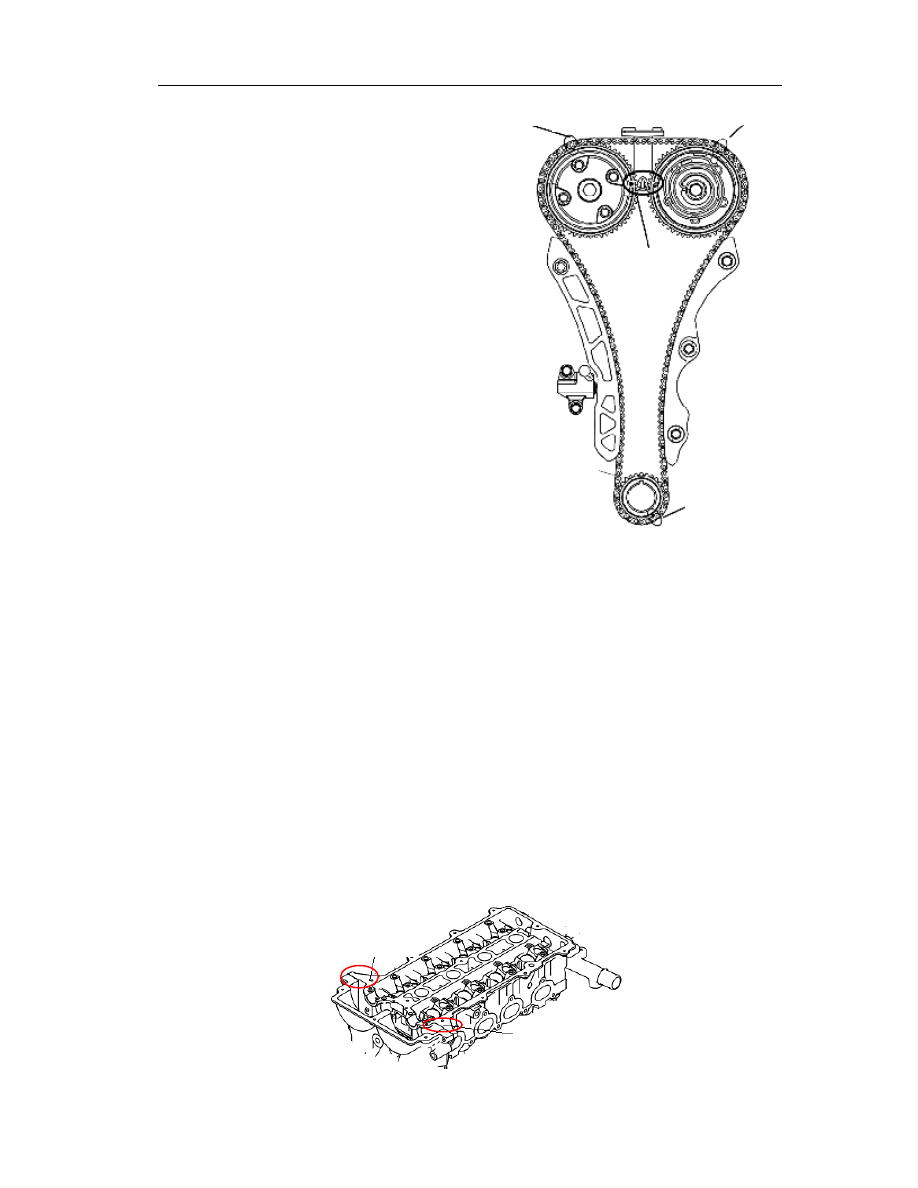

Assembly instructions of timing sprocket

1.  Rotate  the  intake/exhaust  camshafts  so

as  to  bring  2  timing  marks  on  the  intake
and exhaust VVTs to a specified angel.

2.  Install the timing sprocket rail.

3.  Install the timing sprocket.

l  The

timing

marks

on

the

intake/exhaust

VVT

and

timing

sprocket  should  be  aligned  with  that
on the timing sprocket.

4.  Fit  the  tensioner  arm  (See

——Assembly

Instructions of Tensioner Arm).

l  Be sure that the timing sprocket stays

in  the  timing  sprocket  rail  and
tensioner arm groove.

5.  Pull out the lock pin of tensioner, now the

tappet will pop up and push the tensioner
arm to compress the timing sprocket.

l  Confirm that the timing sprocket chain

is in the guide groove of tensioner arm
and timing sprocket rail.



6.  Confirm that all timing marks (4) are completely aligned.

l  If  not aligned, disassemble the timing sprocket, and restart the operation from the

1

st

 step.

7.  Turn  clockwise  two  crankshaft  ring  and  confirm  that  two  valve  check  signs  on  the

intake/exhaust VVT sprockets have been aligned.

l  If not aligned, restart from the 1

st

 step.



Assembly instructions of cylinder head cover

1.  Confirm that there are no oil, water and other foreign substances in the cylinder head cover

groove.

2.  Confirm that the cylinder head cover gasket has fully attached in the groove of cylinder

head cover.

3.  Smear sealant on the joint part between the cylinder head and timing sprocket casing.



Timing mark

Timing mark

Timing mark

Intake side

Exhaust side

Valve check sign

Key slot faced

upward

Sealant coating area

Sealant coating area

Timing sprocket

33

4.  Assemble the cylinder head cover bolt in the reversing order of the disassembly

instructions of cylinder head cover (See

——Disassembly of Cylinder Head Cover)



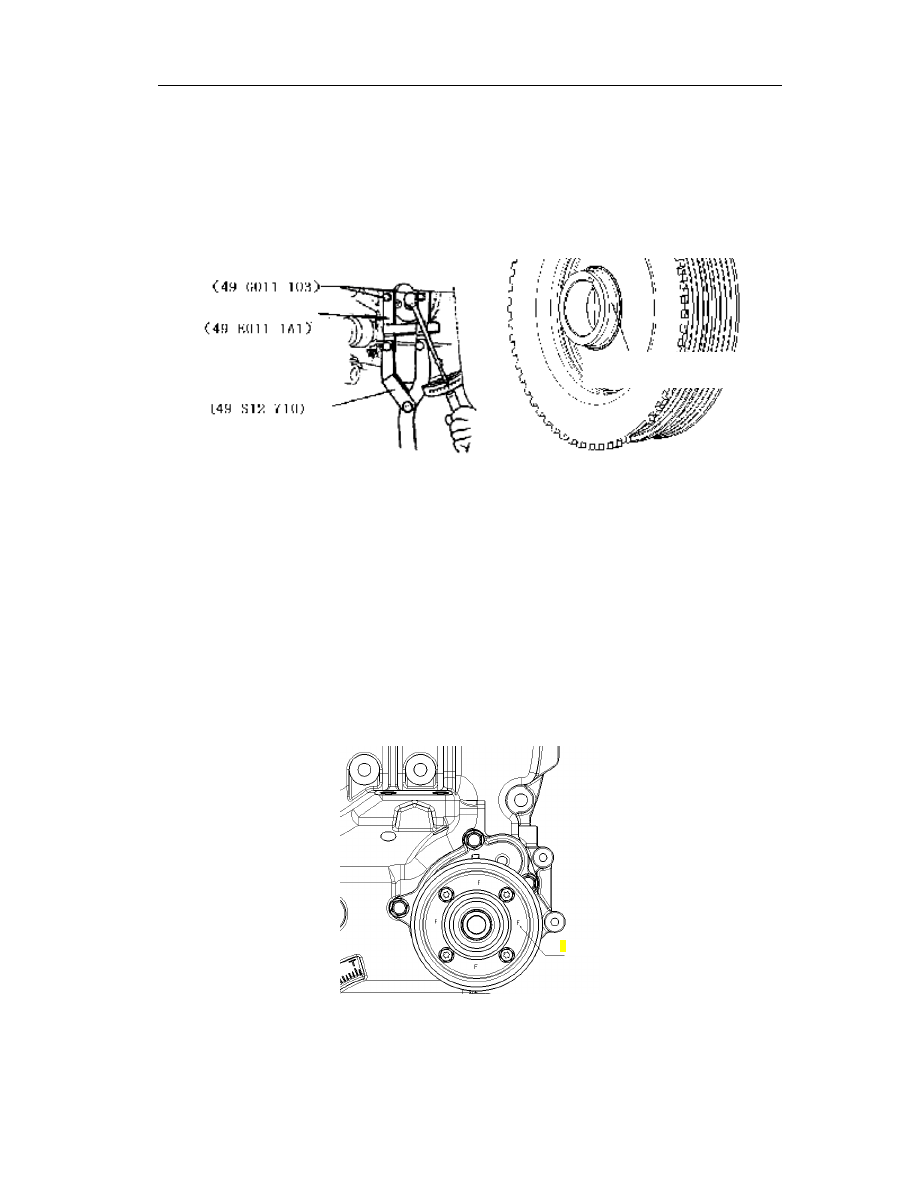

Assembly instructions of crankshaft pulley

Use a special tool to fix crankshaft for further assembly.

l  Smear oil on the contact surface between the crankshaft pulley and oil seal.





















Assembly instructions of water pump pulley

1.  Fit the water pump pulley, orienting the sign

“F” outward.



2.  After the engine belt assembled, apply force on the water pump pulley bolt.





Bolt component

Fixture component

Studded connection fixture

Contact surface between the

crankshaft pulley and oil seal

F mark

Lubrication system

34

Lubrication system

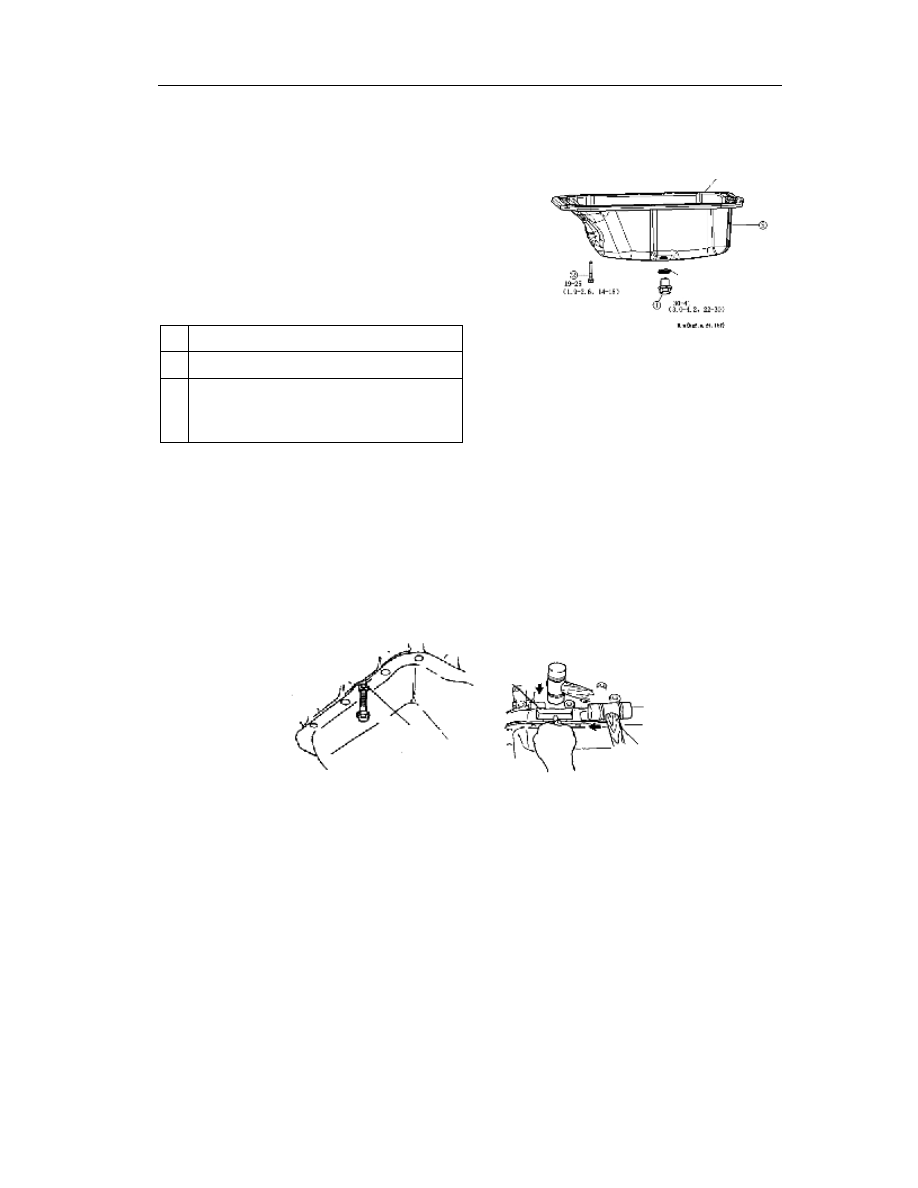

Removal/installation of oil pan

1.  Drain out the engine oil (See

——Check

on the CBU, Replacement of Engine Oil).

2.  Disassemble as per the order show in

Fig. below

3.  Assemble in the reversing order of

disassembly.

1  Drain plug

2  Bolt

3

Oil pan

See

——Removal/installation

instructions







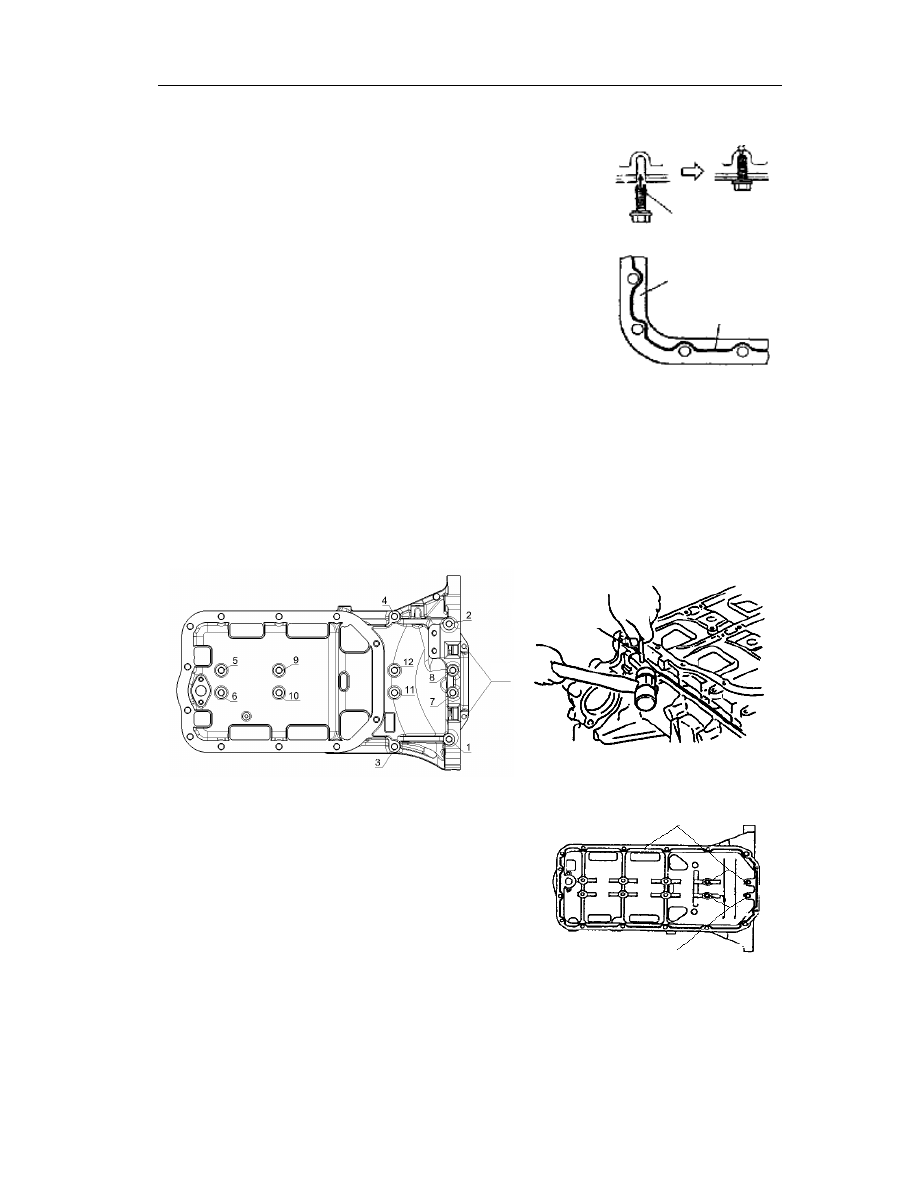

Disassembly instructions of oil pan

1.  Remove the oil pan bolt.

2.  Remove sealant from the bolt threads.

3.  Screw in a bolt on the welded nut so to save a small clearance between the oil pan and oil

pan body.

4.  Use a split tool to dismantle the oil pan.





Apply sealant all around

before installation

Need to replace parts

after removal

Welded nut

Split tool

Lubrication system

35

Assembly instructions of oil pan

Caution

l  If the bolt is reused, the sealant on

the old thread has to be removed.
The screw with old thread sealant
may damage the screw hole.

1.  Add continuously sealant around the

inside of oil pan bolt hole and make the
end overlapped.



Sealant diameter:

Φ2.0～

Φ3.0mm{0.079～0.118in}

2.  Install the oil pan.







Removal/installation of oil pan body

Disassembly instructions of oil pan body

1.  Remove two bolts behind the oil pan body.

2.  Unscrew, in 2

—3 steps, the oil pan body bolts as per the order shown in Fig.,below.

3.  Use the split tool to remove the oil pan body.





Assembly instructions of oil pan body

1.  Smear  evenly  the  sealant  on  the  oil  pan

body as shown in the following Fig.



Sealant diameter:

Φ2.0～Φ3.0mm{0.08～

0.11in}

2.  Tightening bolt A.



Tighten the oil pan body bolts in 2-3 steps
as  per  the  reversing  order  of  the
disassembly  (See

——  Disassembly  Oil

Pan Body)





Fissure

Old sealant

Oil pan

Sealant smeared prior

to the installation

Split tool

Bolt

Sealant smeared prior to the installation

Sealant smeared prior to the installation

Lubrication system

36

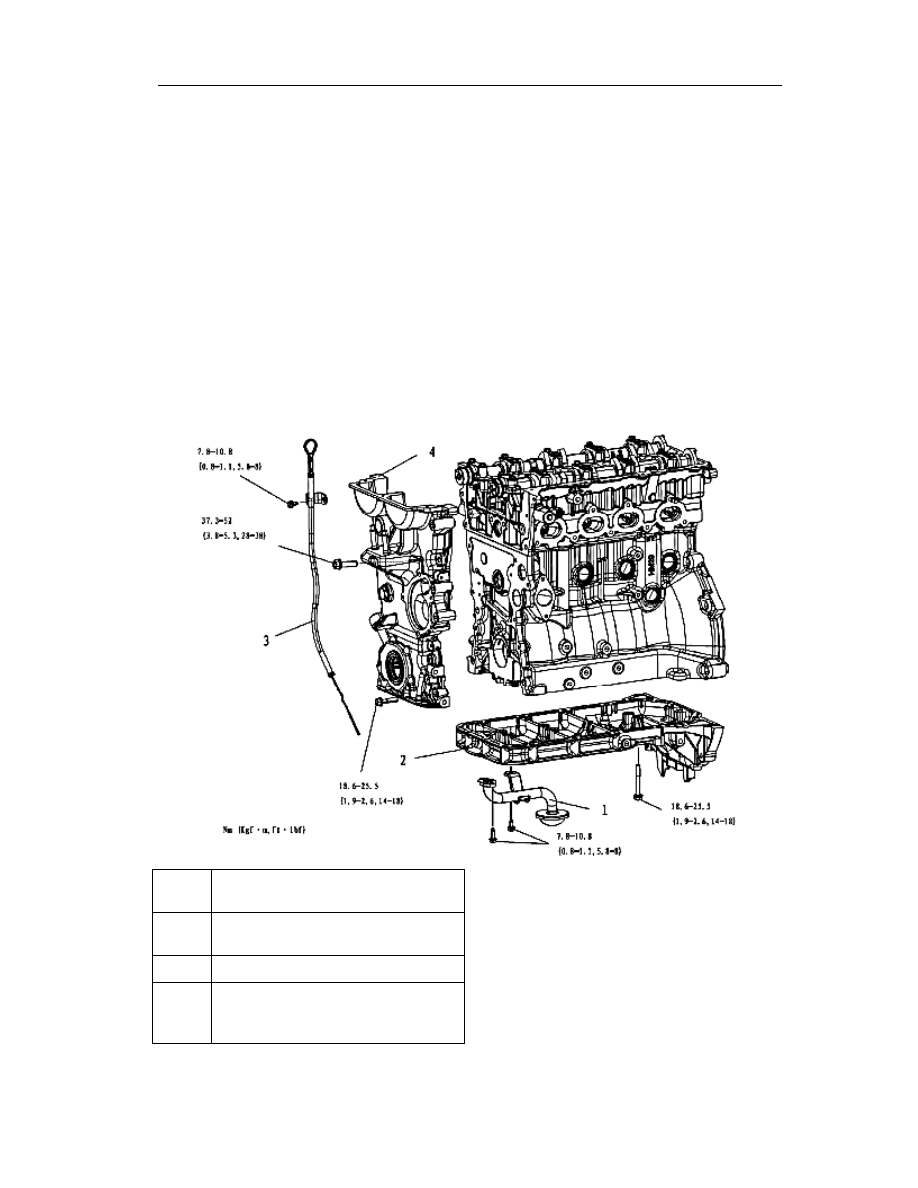

Removal/installation of timing sprocket casing

1.  Remove the crankshaft pulley (See

——Crankshaft Pulley).

2.  Remove  the  cylinder  head  cover  (See

——Disassembly  instructions  of  Cylinder  Head

Cover).

3.  Remove the oil pan (See

——Oil Pan, Removal/Installation of Oil Pan).

4.  Remove the oil pan body (See

——Removal/Installation of Oil Pan Body).

5.  Remove the water pump (See

——Removal/Installation of Water Pump).

6.  Disassemble as per the order shown in Fig., below.

7.  Assemble in the reversing order of disassembly.









1

Oil

filter

(See

—Assembly

instructions)

2

Oil  pan  body  (See

—Disassembly

and Assembly Instructions)

3

Dipstick guide

4

oil pump and Timing sprocket casing
assemblies (See

—Disassembly and

Assembly Instructions)



Lubrication system

37

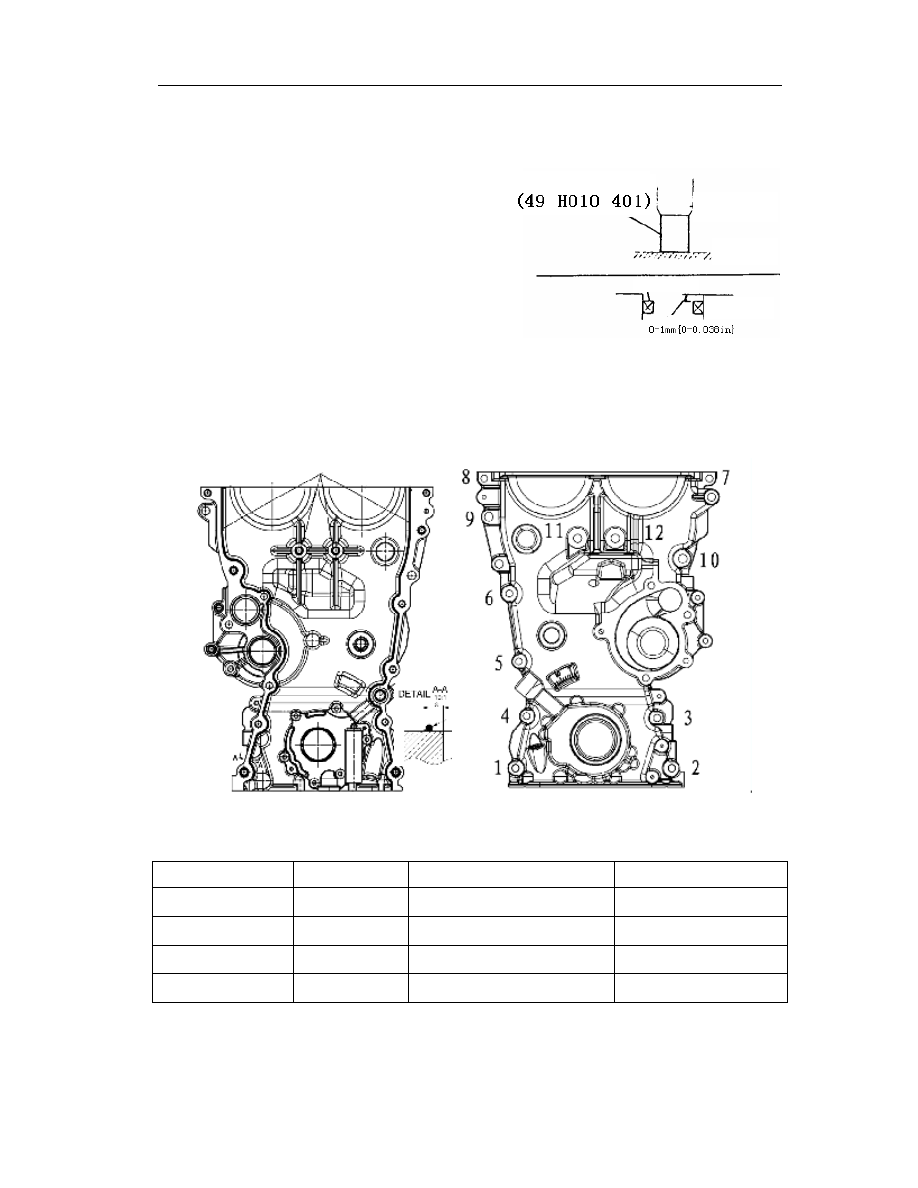

Disassembly instructions of oil pump seal

Remove the oil seal by use of a screwdriver wrapped with a piece of clean fabric.

Assembly instructions of oil pump and
timing sprocket casing assemblies

1.  Add clean oil outside the oil sea;

2.  Fit the oil seal with hands;

3.  Use a special tool to evenly press in the

Seal;



Press depth: 0～1mm{0～0.038in}

4.  As shown in Fig., smear evenly the

sealant around the sprocket casing edge.





Sealant diameter:

Φ1～Φ2mm{0.04～0.07in}







5.  Fit the sprocket casing and tighten the bolts as per the order shown in Fig.

l  Specification and torque of mounting bolt

S/C

Specification

Length of bolt stem (mm)

Mouting torque (N

·m)

1、2、5、6、7、8

M8

35

18.6～25.5

3、4

M8

30

18.6～25.5

9、10

M10

35

37.3～52

11、12

M10

55

37.3～52



Oil seal installer

Compress

Oil pump

Oil seal

Oil pump

Sealant smeared prior to

the installation

No greasy dirt and dust etc on the

surface of sealant coating

Lubrication system

38

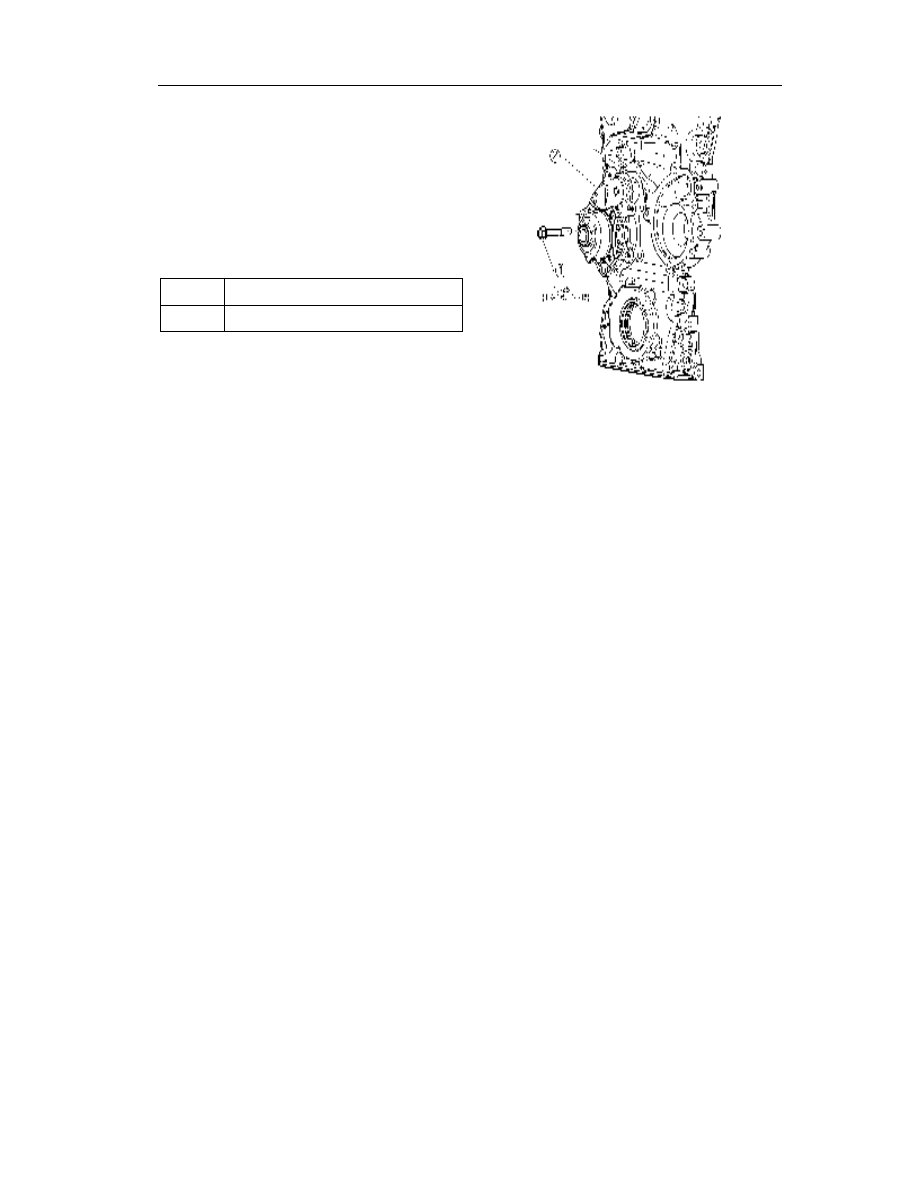

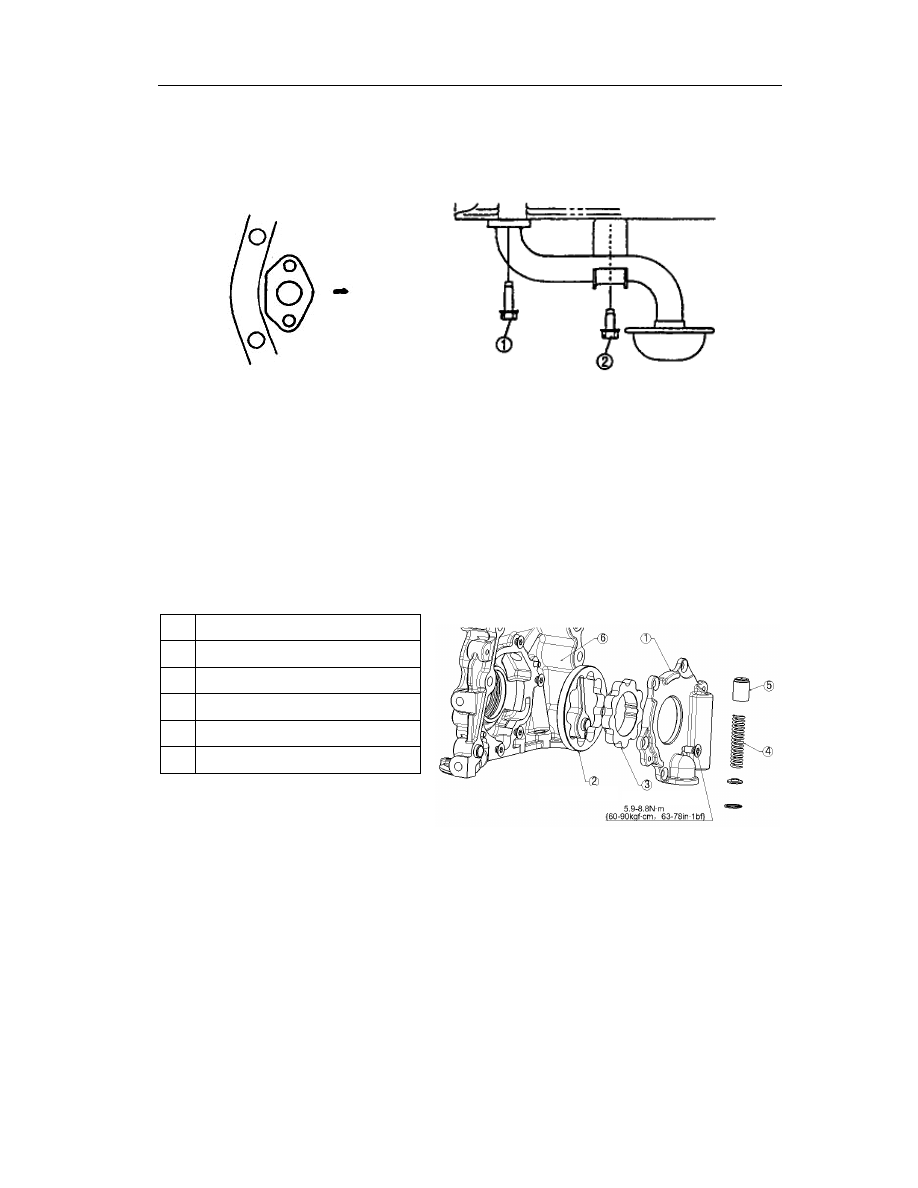

Assembly instructions of oil filter

1.  Install the oil filter spacer as shown in the left diagram.

2.  Tighten the bolts as per the order shown in the right Fig.











Break down/installation of oil pump and timing sprocket casing

1.  Remove the timing sprocket casing (See

——Removal/installation of Timing Sprocket

Casing).

2.  Break down as shown in the following Fig.

3.  Assemble as per the reversing order of the disassembly.

1

Oil pump cover

2

External rotor

3

Internal rotor

4

Pressure spring

5

Control piston

6

Timing sprocket casing







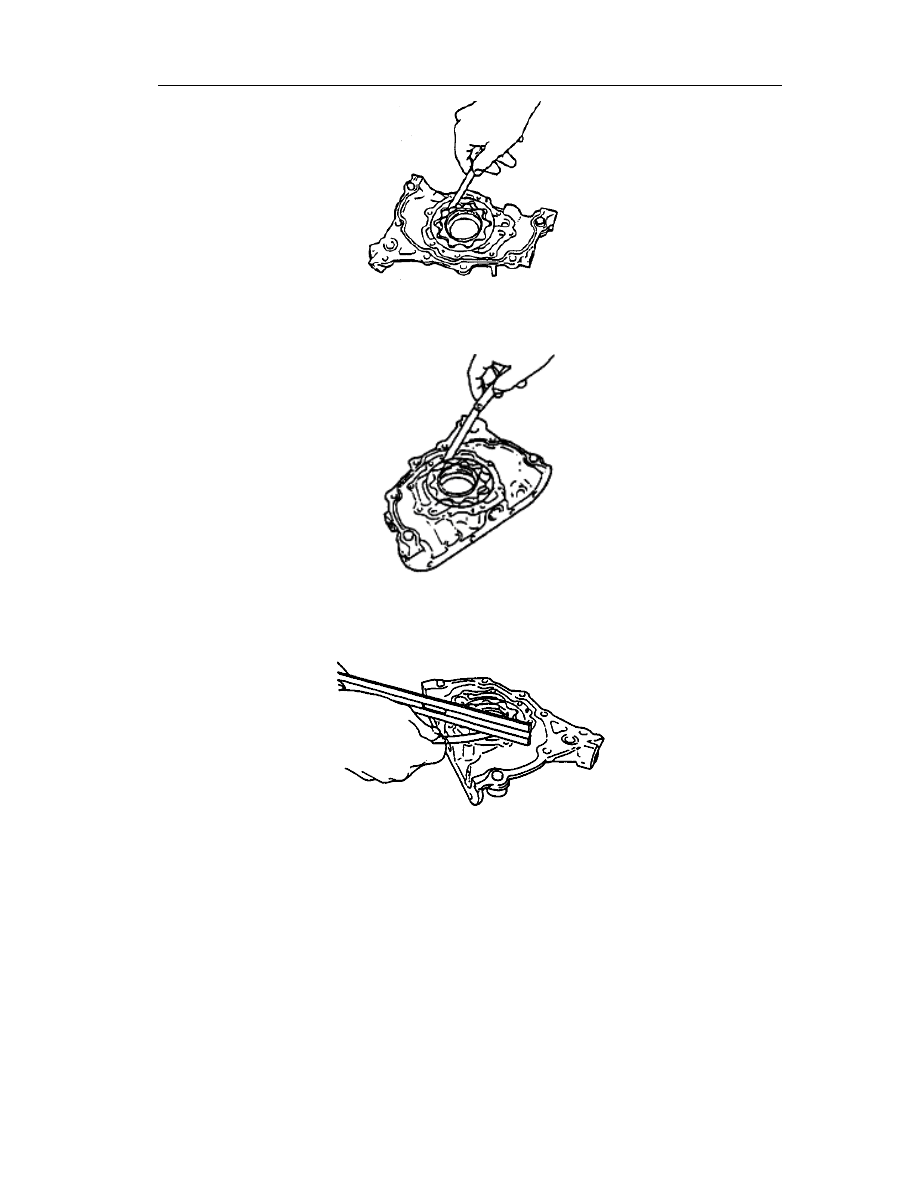

Rotor clearance inspection

1.  Measure the following clearance, and replace rotor and/or pump body if necessary.



Standard tip clearance: 0.06～0.18 mm{0.0024～0.0070in}



Max.tip clearance: 0.22mm {0.009in}

Inside the oil pan

Check of oil pump

Check of oil pump

Lubrication system

39





Standard clearance of pump body: 0.100～0.181{0.0040～0.0071}



Max.clearance of pump body: 0.22mm {0.009in}





Standard lateral clearance: 0.040～0.095mm{0.0016～0.0037in}



Max. lateral clearance: 0.14mm {0.055in}



Lubrication system

40

Check of pressure spring

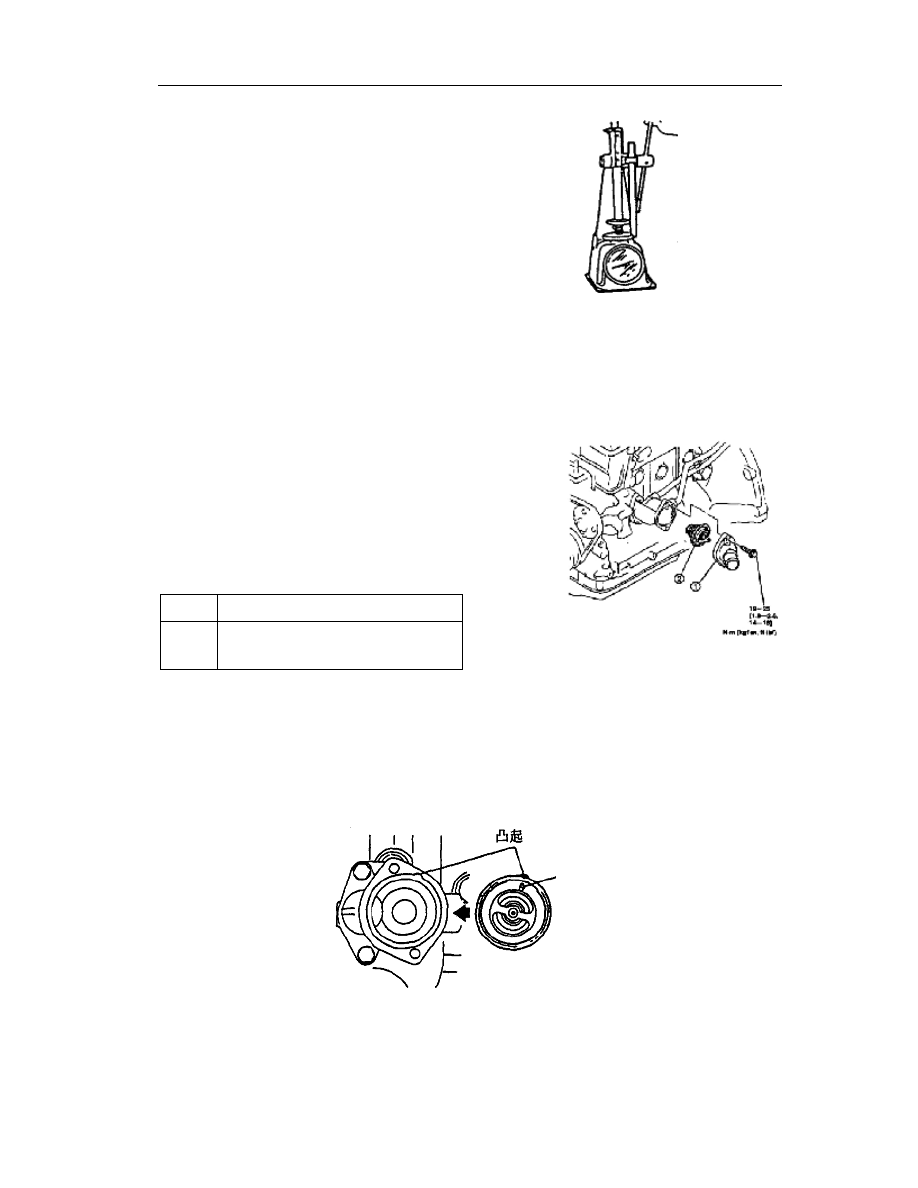

Apply pressure on the spring and check the

spring height. Replace the pressure
spring if necessary.



Pressure:



82.6～90.4N{8.43～9.22kgf, 18.56～
20.31lbf}



Standard height:



35.15mm [1.3839in]









Cold system

Removal/installation of thermostat

1.  Disassemble as per the order shown in

Fig.

2.  Assemble in the reversing order of

disassembly.

1

Thermostat cover

2

Thermostat

See

——Precautions to Installation







Assembly instructions of thermostat

1.  As  shown  in  Fig.,  confirm  whether  the  notches  on  the  thermostat  switching  section  and

thermostat washer have been aligned.

2.  Align  with  the  notch  on  the  washer,  and  fit  the  thermostat  on  the  thermostat  switching

section.





Check of thermostat

Put  the  thermostat  into  a  vessel  containing  hot  water  and  then  heat  it  up  by  inserting  the

Bulge

Mobile pin

Cylinder head and valve mechanisms

41

thermostat in water. Check the thermostat.

l  If non-conform to the provisions, replace the thermostat.

—  Close the valve at room temperature.

—  Warm up and open the valve.

Items

Engine

Initial temperature(℃{℉})

80～84{176～183}

Fully opened temperature(℃{℉})

95{203}

Fully opened stroke(mm{in})

≥8.5{0.33}











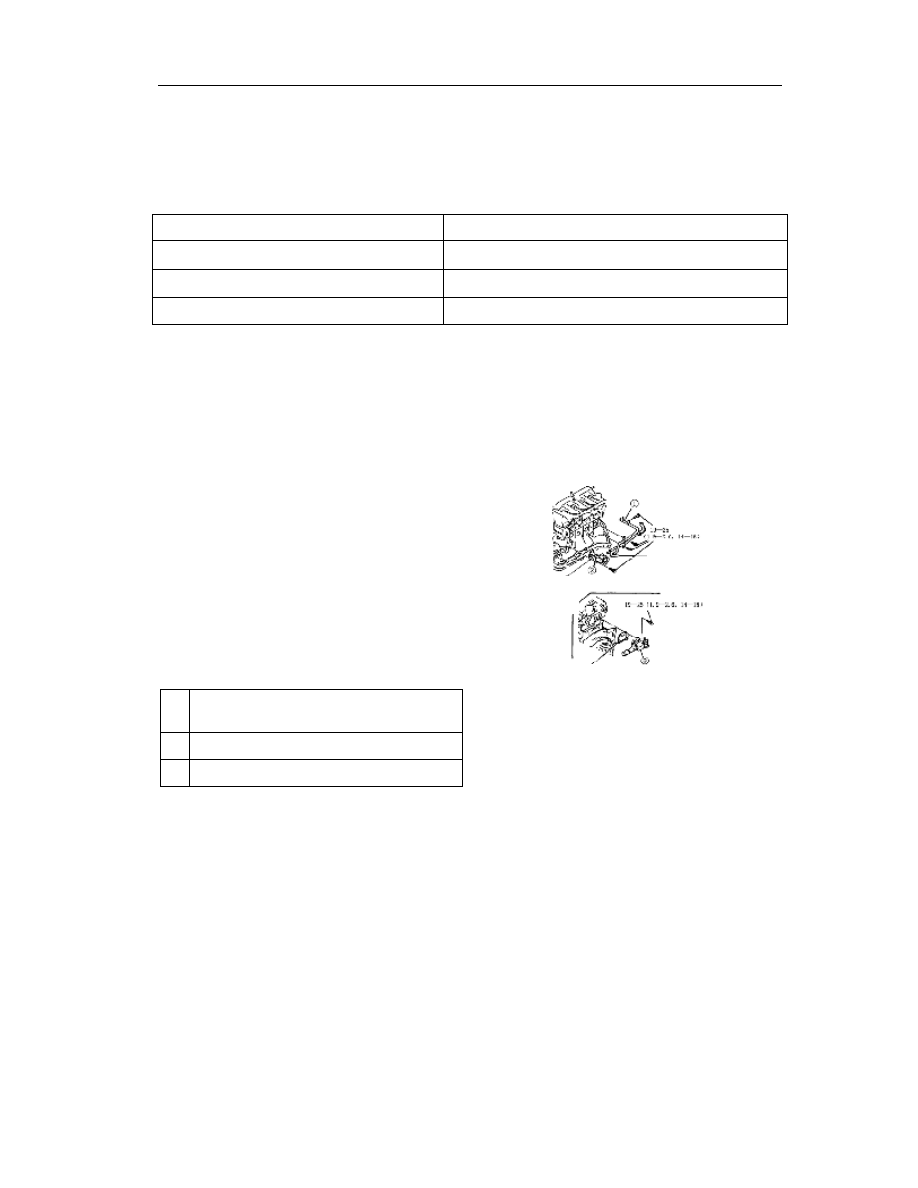

Removal/installation of cooling water
pipe

1.  Remove the thermostat (See

——this

section, Disassembly/assembly of
Thermostat).

2.  Disassemble as per the order shown in

Fig.

3.  Assemble in the reversing order of

disassembly.

1

Bypass pipeline. See

——Assembly

instructions

2

Thermostat switching section

3

Outlet pipe seat







Assembly instructions of cooling water pipe

Replace the O-ring and then smear water on the O-ring to ease its loading.

l  Attention: Do not smear the engine oil or other oily substances on the O-ring.



Part replacement is

necessary after the

disassembly

Part rep lacement is

necessary after the

disassembly

Part replacement is

necessary after the

disassembly

Cylinder head and valve mechanisms

42

Removal/installation of water pump

1.  Remove the engine belt. (See

——Engine

Belt)

2.  Disassemble as per the order shown in

Fig.

3.  Assemble in the reversing order of

disassembly.

1

Bolt

2

Water pump



















Cylinder head and valves

Removal/installation of cylinder head

1.  Remove the intake/exhaust manifold (See

——Intake/Exhaust System).

2.  Remove the timing sprocket (See

——Timing Sprocket).

3.  Disassembly as shown in Fig.

4.  Assemble in the reversing order of disassembly.

Part replacement is

necessary after the

disassembly
