Wiper and washer

T-11

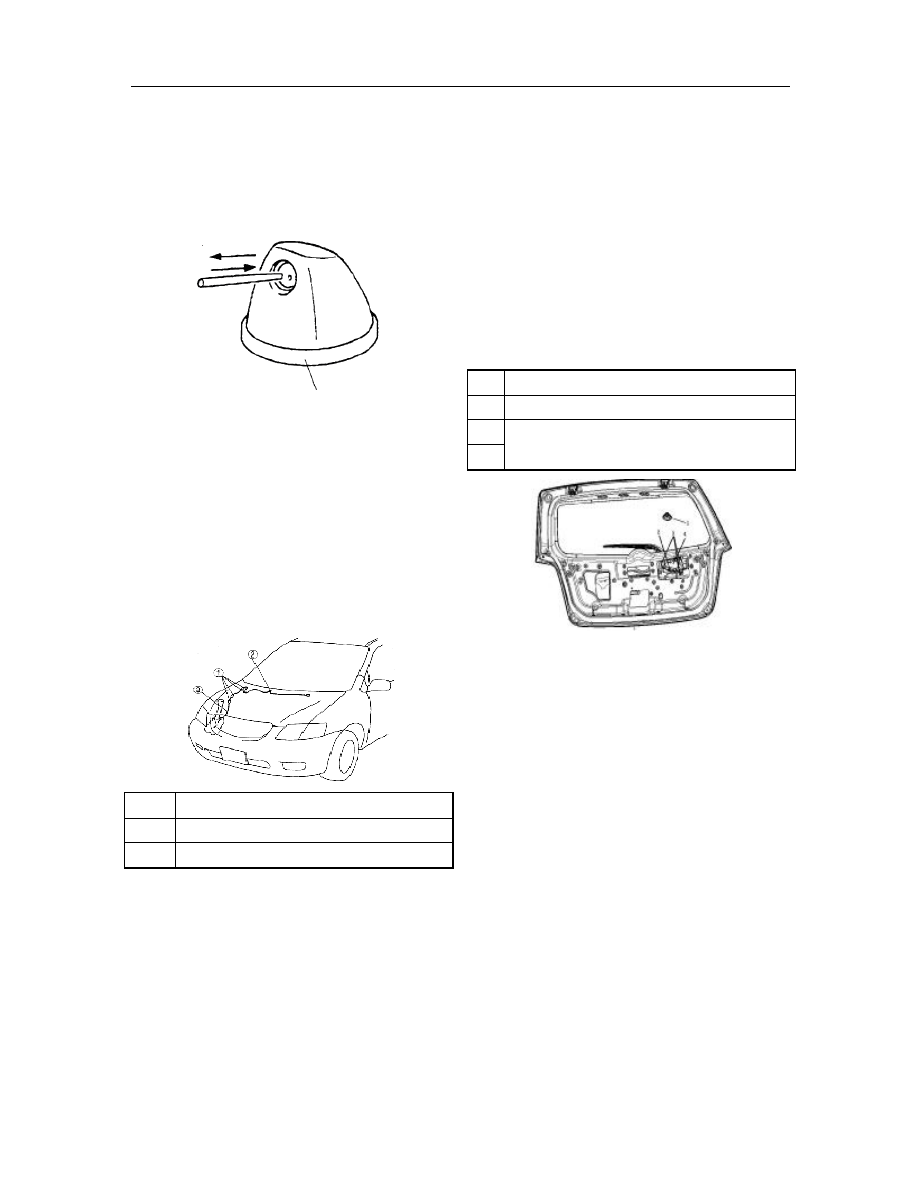

Cleaning of windshield washer nozzle

Insert  an  needle  or  similar  tool  into  the  nozzle  of
washer  and  clean  it  by  pulling  forward/backward.
Remove  the  hose  from  the  nozzle  if  the  nozzle  still
plugged after the cleaning. Assure there is sufficient
cleaning  fluid and then turn on the washer switch to
wash the interior of hose.





Removal/installation  of  windshield  washer
hose

1.

Remove engine bonnet acoustic baffle;

2.

Partly lift up the right fender;

3.

Remove as per the order indicated in the Table;

4.

The  installation  procedure  is  in  reverse  order
with that of removal.



1

Snap

2

Connecting pipe

3

Windshield washer hose

















Removal/installation of rear wiper motor

1.    Disconnect battery negative cable;

2.

Remove  rear  wiper  arm  and  blade  (See  the
Removal  and  Installation  of  Rear  Wiper  Arm
and Blade)

3.

Remove the inner trim panel of back door (See
the  Removal  of  Inner  Trim  Panel  of  Back
Door)

4.

Remove in the order as shown in Fig.

5.

Install in reverse order with that of removal.

6.

Adjust  rear  wiper  arm  and  blade.  (See
Adjustment of rear wiper arm and blade)

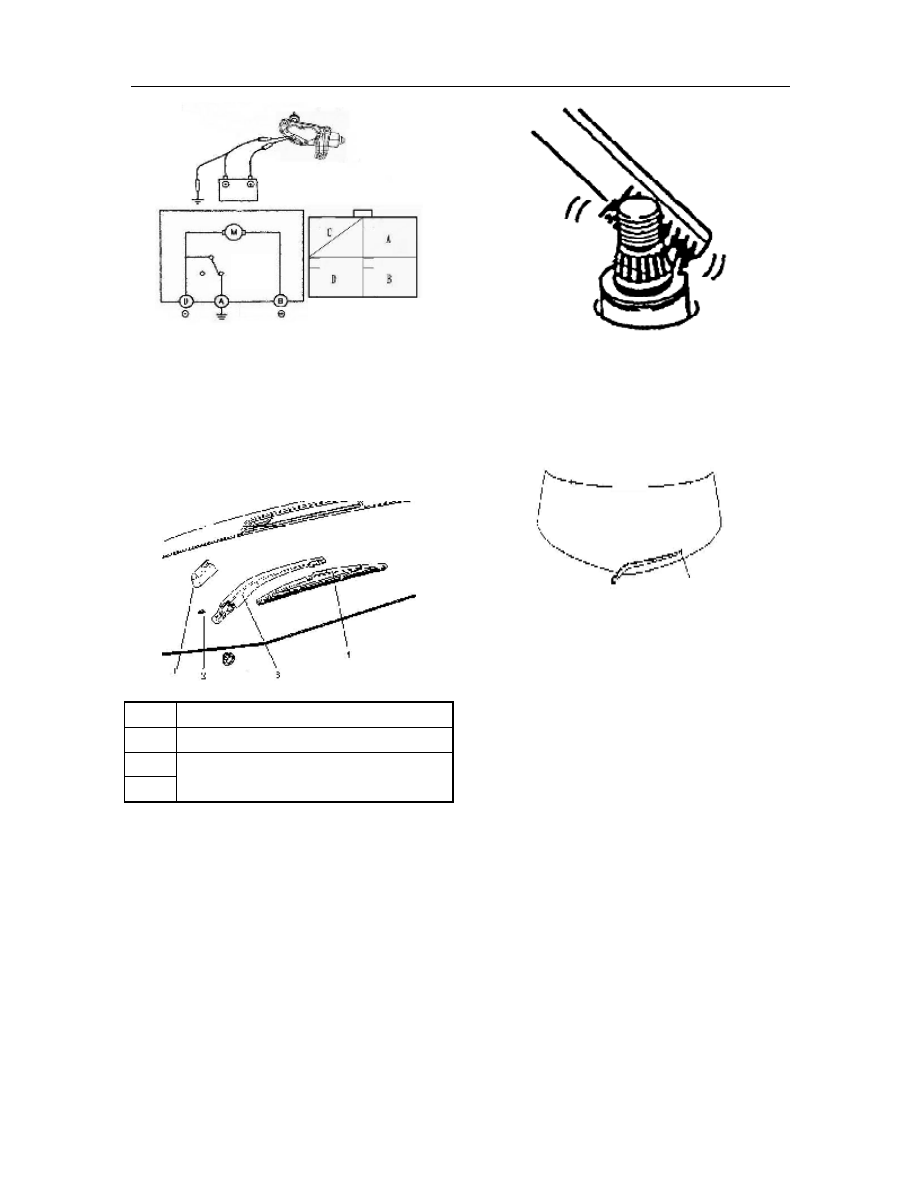

1

Outer sleeve

2

Connector

3

Bolt

4

Rear wiper motor assembly





Check of rear wiper motor

1.    Disconnect battery negative cable;

2.    Remove the inner trim panel of back door;

3.    Remove the connector of rear wiper motor;

4.    The  connector  B  of  rear  wiper  motor  is  in

connection  with  the  positive  of  battery  and  A
with  body  metal  part  for  the  purpose  of
grounding;

5.    Be  sure  that  the  rear  wiper  motor  is  properly

operating;

6    Release  the  grounding  wire  of  A  when

operating on the rear wiper motor.

7.    Confirm that the rear wiper parked on the Stop

position. If not, replace the rear wiper motor.

Washer nozzle



Wiper and washer

T-12





Removal/installation  of  rear  wiper  arm
and blade

1.    Remove in the order as shown in Fig.;

2.    Install in reverse order with that of removal;

3.    Adjust  the  rear  wiper  arm  and  blade  (See  the

Adjustment of Rear Wiper Arm and Blade)



1

Guard of rear wiper arm

2

Nut

3

Rear wiper arm



Rear wiper blade



Installation instructions of rear wiper arm

1.

Prior  to  the  installation,  clean  with  the  wire
brush the arm coupling shaft of rear wiper.





Adjustment of rear wiper arm and blade

1.    Enable the rear wiper to  operate so  as  to  make

the wiper to stop at the Stop position.

2.    Align the wiper arm with the mark.





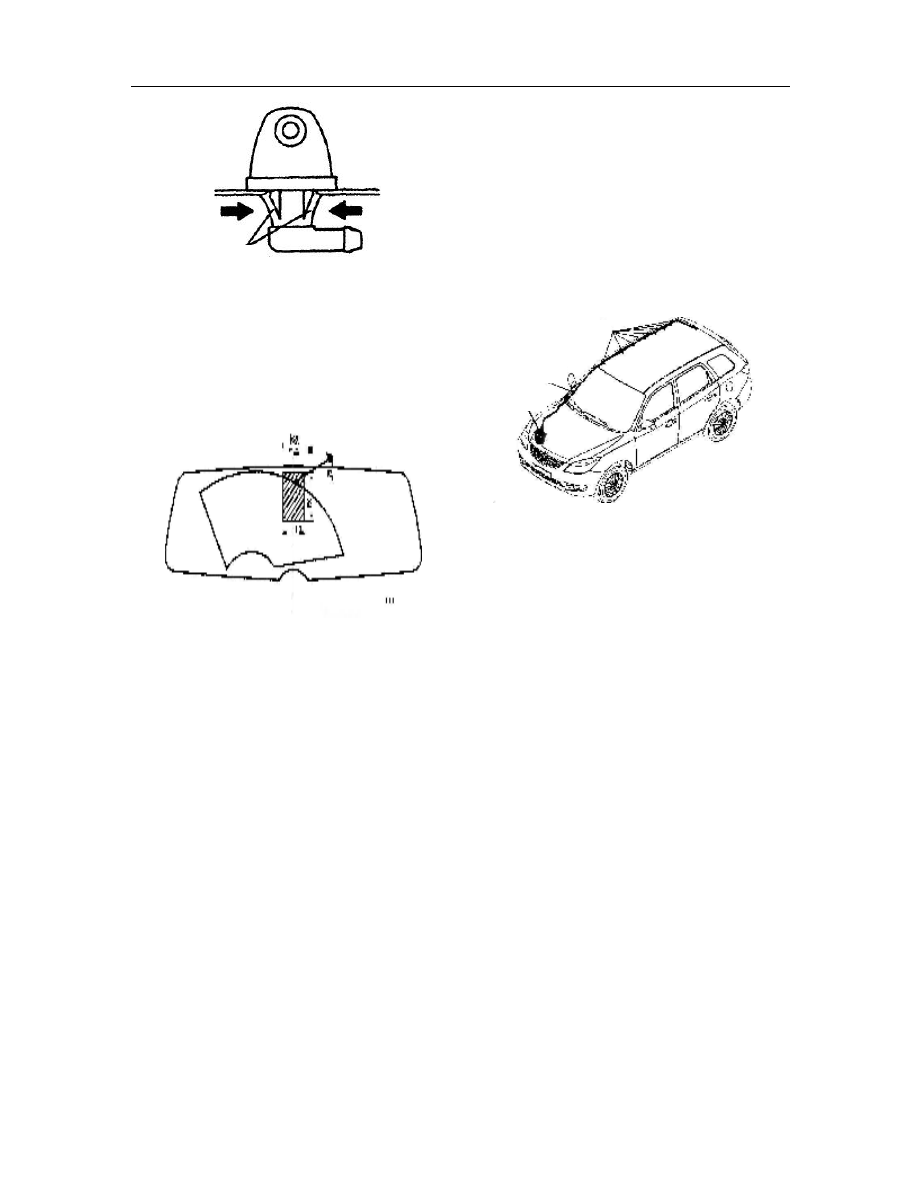

Removal/installation of rear washer nozzle

1.    Disconnect battery negative cable;

2.    Remove the washer pipe plug;

3.    Remove  the  connecting  hose  on  the  rear

washer nozzle;

4.    Press the lock latch on the rear washer;

5.    Detach the rear washer nozzle;

6.

Install in reverse order with that of removal.

7.

Adjust the direction of rear washer nozzle (See
the Adjustment of Rear Wiper Arm and Blade)

Connector at element side

(viewed from the terminal side

Auto-Off

Switch

Mark

Wiper and washer

T-13





Adjustment of rear washer nozzle

Insert  a  needle  or  similar  tool  into  the  spray  orifice
on the rear washer nozzle and adjust the direction of
spray orifice.







































Removal/installation of rear washer hose

1.    Disconnect battery negative cable;

2.    Remove  necessary  trim  panel  above  the  right

side wall;

3.    Remove the washer hose from the clamp;

4.    Partly  lift up the  right  fender  and  remove  the

hose from the clamp;

5.    Remove the hose from the washer tank;

6.    Install in reverse order with that of removal.







Lock latch

Snap

Washer hose

Washer tank

Alarm and Indication System



T-13

Removal/installation

of

combination

instrument

1.

Disconnect battery negative cable;

2.

Pull  down  the  adjusting  handle  of  tilting
steering  wheel  and  press  down  the  steering
wheel;

3.

Remove in the order indicated as in the Table;

4.

The  installation  procedure  is  in  reverse  order
with that of removal;





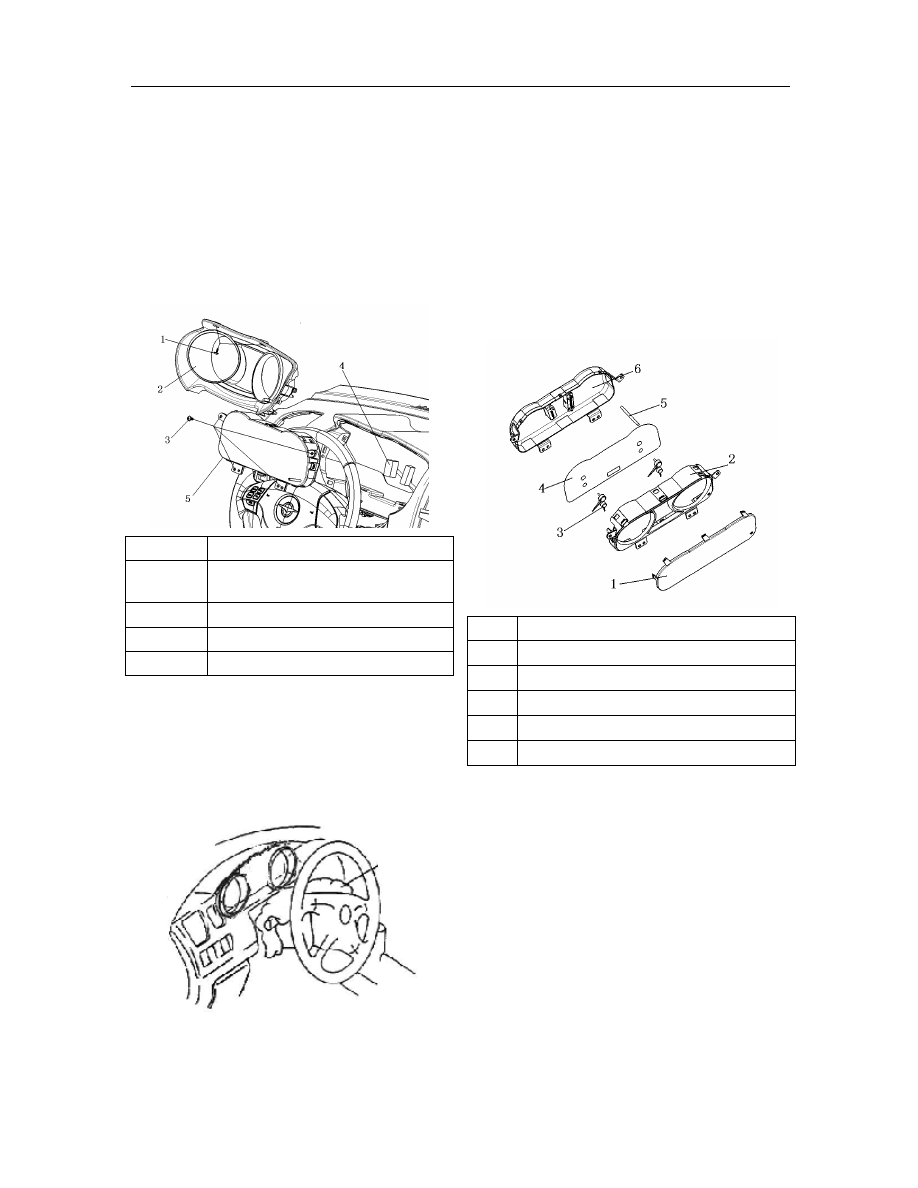

1

Screw

2

Barrel  and  combination  instrument
guard

3

Screw

4

Connector

5

Combination instrument



Essentials  to  removal  of  combination
instrument

1.

When  removing  the  combination  instrument,
cover  the  steering  column  to  prevent  damage
on the instrument.







Disassembly/assembly

of

combination

instrument

Attention:

If the combination instrument comes  off or the PCB
is  damaged,  the  system  will  be  unable  to  work
properly  and  likely  to  cause  failure  or  abnormal
operation.

1.

Disassemble  in  the  order  as  indicated  in  the
Table;

2.

The  assembly  procedure  is  in  reverse  order  of
that of disassembly;





1

Glass cover of combination instrument

2

Upper cover of combination instrument

3

Indicating pointer

4

Combination instrument panel

5

Zero-reset pole

6

Lower cover of combination instrument



Fabric

Alarm and Indication System



T-14

Check of combination instrument

Speedometer

Use of input/output inspection mode

Set  the  speedometer  at  the  DTC  12  under  the
input/output  inspection  mode  and  check  the
speedometer.



Use of speed detector

1.

Adjust the tire pressure to the specified value;

2.

By  use  of  the  speed  detector,  confirm  the
indication  of  speedometer  is  within  the  range
of the following table:



Indication of

speedometer (km/h)

Allowed range (km/h)

20

18-22

40

36-44

60

54-66

80

72-88

100

90-110

120

108-132

140

126-154

160

144-176

180

162-198

200

180-220

220

198-242

3.

Verify  that  the  fluctuation  of  speedometer
pointer remains within the allowed range. If the
speedometer  pointer  doesn’t  move  or  the
indication  is  beyond  the  allowed  range,  check
the  ABS  hydraulic  unit/control  module  and
relevant  harness.  If  the  ABS  hydraulic
unit/control  module  and  relevant  harnesses  are
normal, replace the combination instrument.



The  tolerance  of  pointer  fluctuation  is  in  the
scope of 3.0 km/h.





Tachometer

Use of input/output inspection mode

Set  the  tachometer  at  the  DTC13  under  the
input/output  inspection  mode  and  check  the
tachometer.





Use of static speed tester

Attention:

If  the  engine  speed  exceeded  the  allowed  scope,  it
will  be  damaged, thus,  do  not  let  the  engine  speed
be  higher  than  the  range  as  permitted  by  the
tachometer

indication

when

checking

the

tachometer.

1.

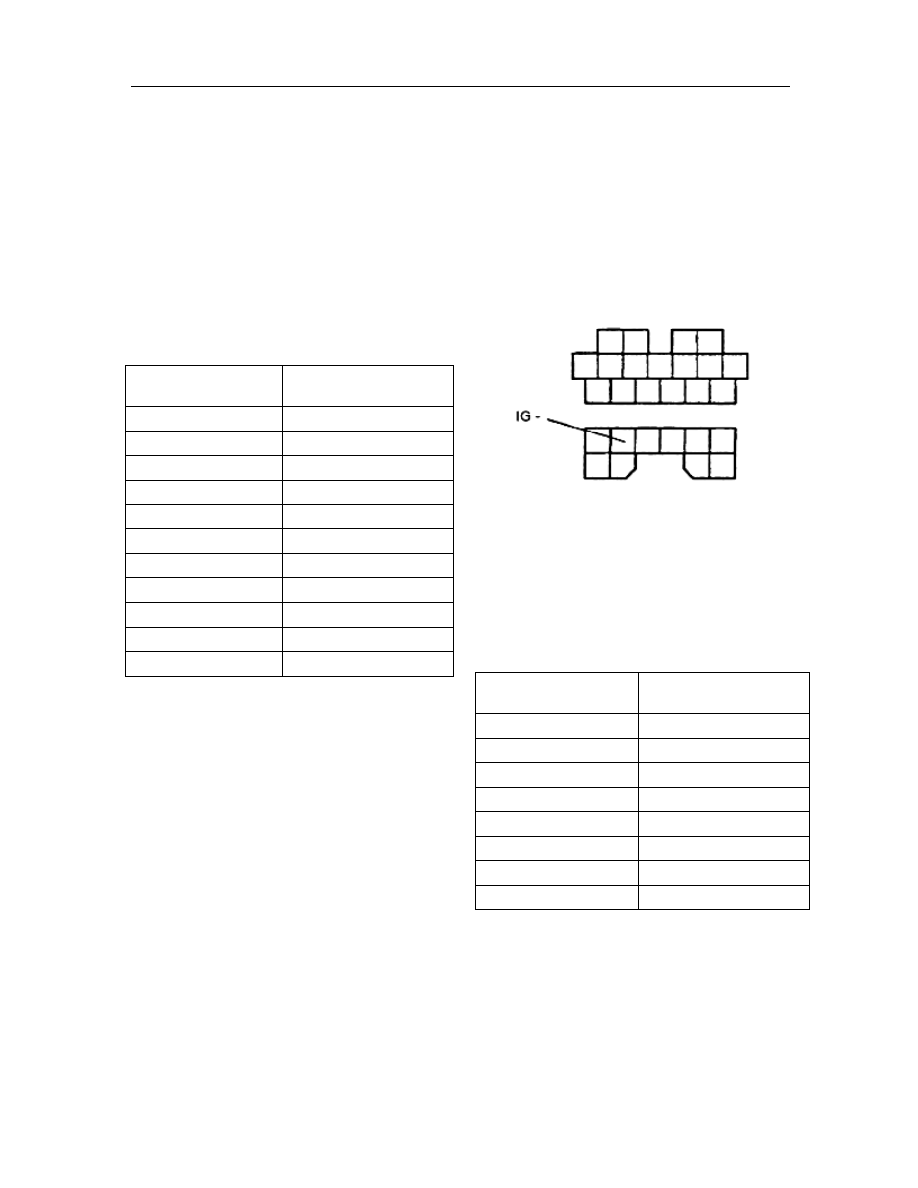

Connect  the  static  speed  tester  with  the
IG-connector of DLC.





2.

Verify  that  the  pointer  of  static  speed  tester
remains  within  the  allowed  range  shown  as  in
the  following  table.  If  the  pointer  of  static
speed  tester  doesn’t  move  or  the  pointer
exceeds  the  allowed  scope,  check  the  power
system  control  module  of  engine  speed  signal
transmitter  and  relevant  harness.  If  the  power
system  control  module  of  engine  speed  signal
transmitter  and  relevant  harness  are  in  normal
state, replace the combination instrument.



Speed tester indication

(rpm)

Allowed scope (rpm)

1000

951-1077

2000

1976-2134

3000

3000-3190

4000

4024-4248

5000

5049-5305

6000

6073-6361

7000

7097-7418

8000

8121-8475



Fuel gauge

Set  the  fuel  gauge  at  the  DTC  23  under  the
input/output  inspection  mode  and  check  the  fuel
gauge.





DLC (data transmission connector)

Wiper and washer

T-15

Water temperature gauge

Set  the  water  temperature  gauge  at  the  DTC  24
under  the  input/output  inspection  mode  and  check
the water temperature gauge.





Repair of combination instrument

Attention

When  the  pointers  of  speedometer  and  engine
tachometer will possibly jitter back and  forth  and  is
unable  to  indicate  correctly  the  speed  or  revolution
during the normal operation, please check as per the
following procedures:

1.

Identify the failure.





2.

Confirm  that  the  ROOM  fuse  has  been
installed;

3.

Start  up  the  engine  and  let  the  engine  speed
achieve  5,500rpm  or  until  the  pointer  does  not
appear

vibrated

for

a

long

time

(counterclockwise).





4.

Lower  the  engine  speed  down  to  idle  and  set
the ignition switch  on the  LOCK  position, and
then  turn  the  ignition  switch  to  the  ON
position.

5.

Confirm the pointer is reset to zero.









6.

If the above procedures cannot reset the pointer
to  zero, remove  the  gauge  cover  and  carefully
calibrate the pointer with hand.

7.

Note that it is a normal instead of a  failure that
the pointer vibrates when the battery is charged
for the first time or the ROOM fuse replaced.





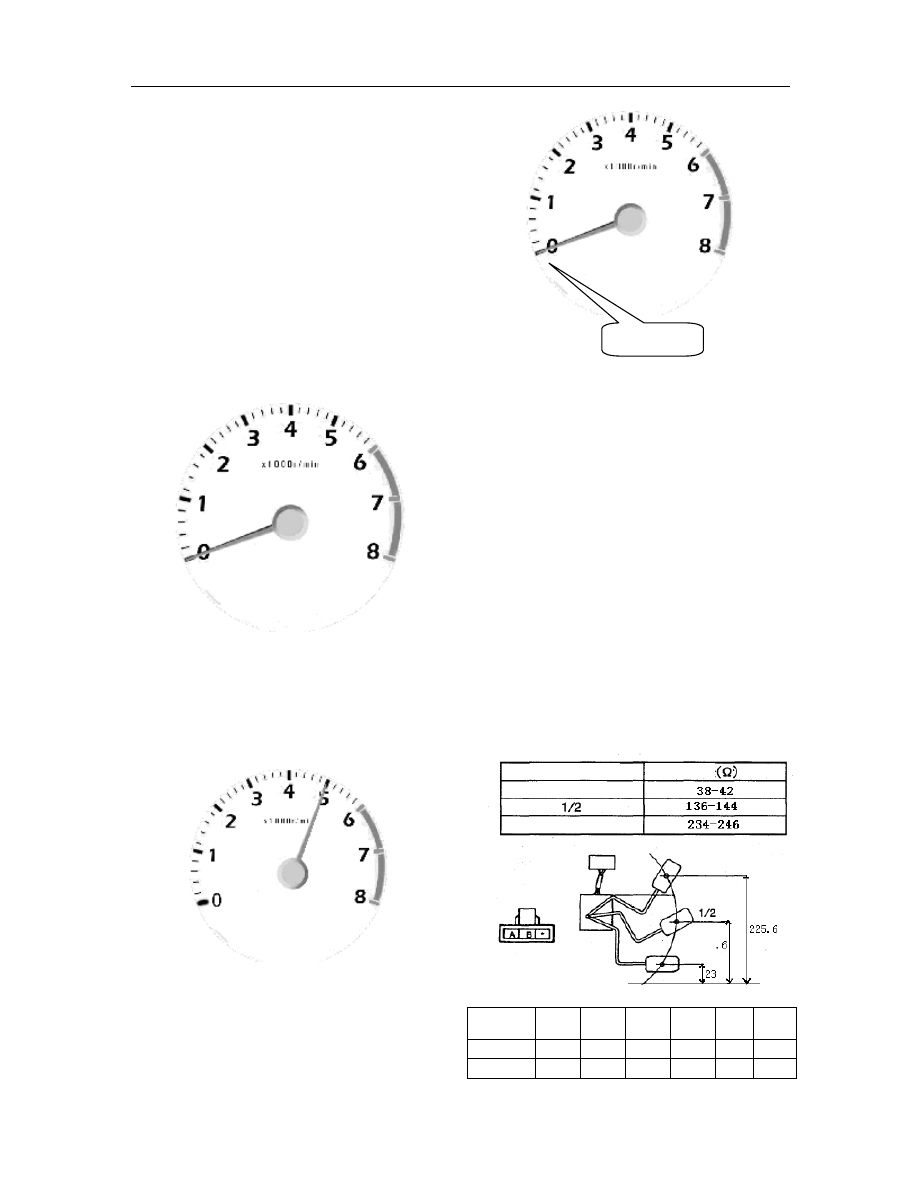

Check of fuel gauge sensor

1.

Remove fuel gauge sensor.

2.

Let  the  float  move  between  the  apogee  and
perigee,  measure  with  an  ohmmeter  and
confirm the resistance of fuel gauge sensor unit
between the terminals A and B.

3.

Confirm  the  the  apogee  and  perigee  of  float
position  as  shown  in  Fig.,  replace  the  fuel
gauge  sensor  if  it  fails  to  meet  the  technique
requirements.





Measuring

point

E

Red

wire

1/4

1/2

3/4

F

Volume

3L

9L

15L

30L

45L

55L

Resistance

240±6

215±6

190±5

140±4

90±3

40±2

Pointing to zero

Measure point

Resistance

Full

Empty

Full



Empty



Wiper and washer

T-16

Float

position
(height)

23

mm

65.6

mm

104.5

mm

156.6

mm

197

mm

225.6

mm



Removal of water temperature sensor unit

1.

Remove the negative cable of battery;

2.

Disconnect the connection of connector;

3.

Remove the water temperature sensor.





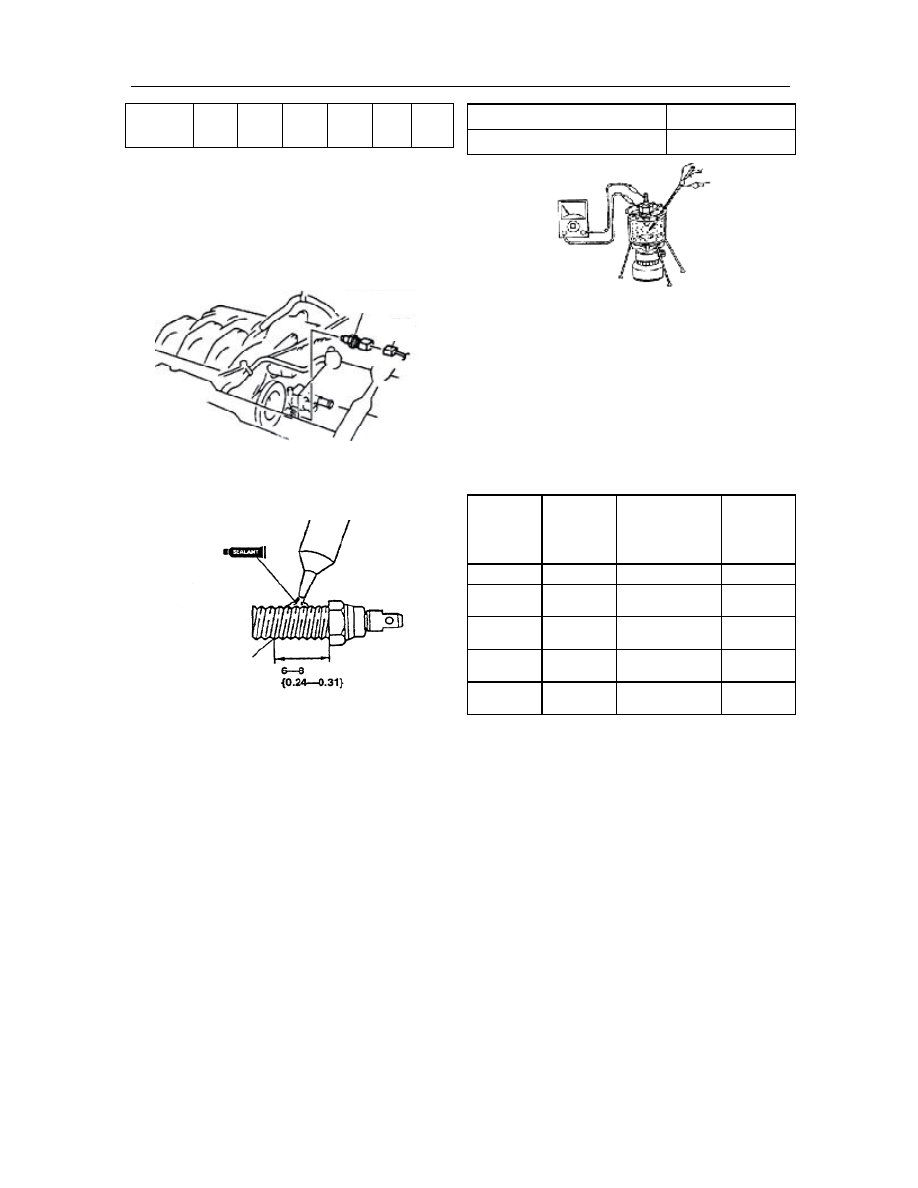

Installation of water temperature sensor

1.

Apply  sealant  onto  surface  between  the  3

rd



screw thread and the top.





2.

Install the water temperature sensor;



Tightening torque:
11.8-17.6N.m{120-180kgf.cm, 105-156in.lbf}

3.

Connect  the  connector  of  water  temperature
sensor;

4.

Connect the negative cable of battery.





Check of water temperature sensor

1.

Remove water temperature sensor;

2.

Place the sensor into a water receptacle;

3.

Gradually heat water in the receptacle.

4.

Measure  with  an  ohmmeter  and  identify  the
resistance  value  between  the  sensor  terminal
and  sensor  housing  as  shown  in  the  following
Table.  If  it  fails  to  meet  the  technique
requirements,  replace  the  water  temperature
sensor.



Water temperature

Resistance

49.8-50.2{121.7- 122.3}

189.4-259.6



In  terms  of  engine  TRITEC,  except  the  water
temperature sensor, it  is also necessary to check the
water  temperature  signal  from  the  ECU,  by
methods shown specifically as below:

1.

Connect by use of an oscillograph, with the end
of  signal  acquisition  connected  to  PIN  3E, the
other end to body ground;

2.

Start  up  the  engine  and  observe  the  duty  cycle
(active  low)  of  oscillograph  frequency.  It  runs
properly if the following requirements are met:

Engine water

temperature

(ºC)

Pointer

position of

water

temperature

gauge

Pointer error of

water temperature

gauge (angle of

pointer travel)

Duty cycle

output of
ECU (%)

50

Wire C

0±2.5

18±2

85 ~ 105

1/2 travel

(A-B)

63±2.5

( 28 ~ 63)±2

120

Red alarm

wire

105±2.5

78±2

130

Apogee of

red zone

126±2.5

90±2

Over 130

Beyond the

red zone

126 ~ 134

(over 92~98)

If  the  relativity  between  the  duty  cycle  and  water
temperature  is  correct,  but  the  indication  is  wrong,
please verify firstly whether the pointer indicates the
zero  (the  method  is  same  as  the  inspection  method
of  tachometer).  If  the  zero  indication  is  correct,  it
means  that  the  combination  instrument  is  damaged.
Replace  the  combination  instrument.  If  the  correct
indication  of  null  cannot  be  assured,  please  align
first the pointer and recheck. If the problem persists,
it  indicates  that  the  combination  instrument  is
damaged. Replace the combination instrument.

If  the  relativity  between  the  duty  cycle  and  water
temperature  is  incorrect,  please  check  for  proper
connection  of  harness.  If  the  connection  of  harness
is correct, it  means that  there are problems in ECU,
please  maintain  or  replace  ECU  by  referring  to  the
part ECU- Power System Maintenance



Joint

Water  temperature
sensor unit

3

rd

 thread

Wiper and washer

T-17

Check of oil pressure switch

1.

Confirm that the oil pressure warning light is lit
when the ignition switch is in the ON position;

2.

Confirm  that  the  oil  pressure  warning  light
goes  off  when  the  engine  starts.  If  the  oil
pressure  warning  light  keeps  lit,  check  the  oil
pressure  warning  light  and  relevant  harness.  If
the  oil  pressure  warning  light  and  relevant
harnesses are in normal condition, check the oil
pressure.  If  the  oil  pressure  is  normal,  replace
the oil pressure switch.





Removal/installation of horn

1.

Remove the negative cable of battery;

2.

Remove the front bumper;

3.

Disconnect the connection of horn connector;

4.

Remove the bolt;

5.

Remove the horn.





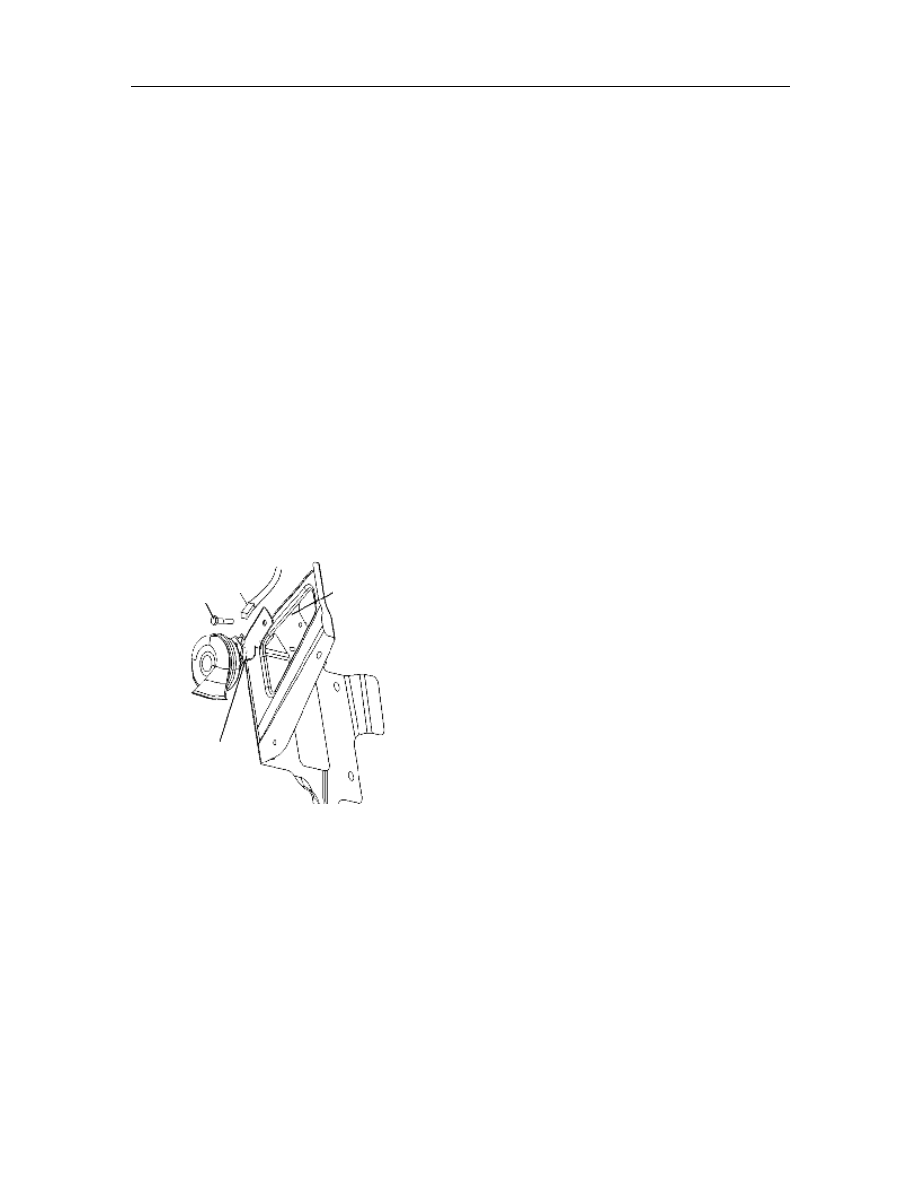

Tweeter







Bolt

Bodywork

metal

sheet

Plug

Horn

Alarm and Indication System



T-18

Low-tone horn



6.

The  installation  procedure  is  in  reverse  order
with that of the removal.



Removal/installation horn relay

1.    Remove the negative cable of battery;

2.    Remove the main fuse box cover;

3.    Remove in the order as indicated in the Table;

4.    The  installation  procedure  is  in  reverse  order

with that of the removal.





1

Horn relay

Check of horn relay

1.

Remove horn relay.

2.

Check  with  an  ohmmeter  and  confirm  the
continuity between the horn relay terminals.  If
it  fails  to  meet  the  technique  requirements,
replace the horn relay.







Input/output

inspection

mode

of

combination instrument

Note:  Under  this  mode,  you  can  check  the  items
listed in the table below.



List of diagnostic trouble code (DTC):

DTC  Check items

Relevant items

01

Buckle  switch  of  safety
belt

Buckle switch

04

Door switch

Lighting

of

ignition

switch key

Indoor light control

Power door lock system

Light warning buzzer

05

Door lock linkage switch

Indoor light control

Power door lock system

06

Outside

door

handle

switch

Timing

function

of

ignition switch/door

key lighting

08

TNS relay

Light warning buzzer

Lighting everywhere

10

Speed signal

Speedometer

11

PCM

Tachometer

12

Speedometer

Speedometer

13

Tachometer

Tachometer

14

Buzzer

Light warning buzzer

16

Fuel level warning light

Fuel level warning light

18

Lock  hole  lighting  of
ignition switch

Lock  hole  lighting  of
ignition switch

22

Fuel gauge sensor unit

Fuel gauge

23

Fuel gauge

Fuel gauge

24

Water

temperature

sensor unit

Water

temperature

gauge

25

Water temperature gauge

Water

temperature

gauge

26

LCD

LCD

27

Indoor light

Indoor light control

31

Key reminder switch

Key  reminder  warning
buzzer

Screw

Bodywork metal

sheet

Plug

Horn

Main fuse box

Continuity

Terminal

Step

Alarm and Indication System



T-18

Attention

The  diagnostic  trouble  codes  not  incorporated  may
be  possibly  displayed  but  unable  to  check.  The
diagnostic  trouble  codes  are  displayed  in  numerical
order.  When  performing  the  check,  stop  the
inspection  mode  and  then  restart  the  check  if  the
diagnostic trouble to be checked is smaller than that
of actual check.

When  the  diagnostic  trouble  code  is  not  DTC  10,
the  inspection  of  input/output  mode  will  be
cancelled, if  the  front  wheel has been  driven before
the  speed  signal  is  inputted  into  the  combination
instrument.  Hold  pressed  the  odometer/hodometer
switch  for  1s  or  even  longer,  which  can  search  the
diagnostic trouble code faster forward.



Operation procedure



Start

Remove the negative connection of battery

Except

DTC 22

and 24

Preparation

DTC 22 and 24

Disconnect the connectors of following parts and confirm the continuity of harness
l  DTC22: Between the combination instrument and fuel gauge sensor
l  DTC24: Between the combination instrument and water temperature sensor
Is there any continuity between them?


Connect the connector of

combination instrument

Yes

No

Repair the harness. If the system fault

persists after the harness repaired,

connect the connector of combination

instrument

Connect the special tool (fuel and water

temperature gauges) with the combination

instrument

Open the driver-side door

Remove the negative connection of battery

Wait for more than 30s after the negative connection of battery removed and then connect the

negative wire of battery.

Operate as per the following order within 30s after the negative wire of battery connected.
1. Turn the ignition switch to the ON position;
2. Press 3 times the switch of driver-side door;
3. Press 3 times the switches of odometer/hodometer



Does the odometer /hodometer DTC 00 display?

Yes

No

Press the odometer /hodometer switch to choose DTC.

Check the parts as per “Check of Fault Diagnostic Code”, to see

whether the system is normal or not?

No

Yes

There is any DTC to be checked?

Yes

No

Repair or replace the fault part.

Turn the ignition switch to the LOCK position.

Remove the negative connection of battery

Disconnect the connection with the special tool (fuel and water temperature gauge testing instrument). If

necessary, connect the connectors of fuel gauge sensor assembly and temperature sensor.

Connect the negative wire of battery

End

Check

procedure

Terminate the

check mode

procedure of
combination

instrument

input/output

Alarm and Indication System



T-19

Check sequence

Attention: When checking  more than two DTCs, the check shall be  operated  as  per the priority  listed in the
following table:

Check priority

Position of ignition

switch

Check of code

1

ON

22, 24

2

01,  04,  05,  07,  08,  09,  10,  11,  12,  13,  14,  15,  16,  17,  18,
20 ,21, 23, 25, 26, 27, 29, 40, 41, 42

3

LOCK

31

Check of diagnostic trouble code

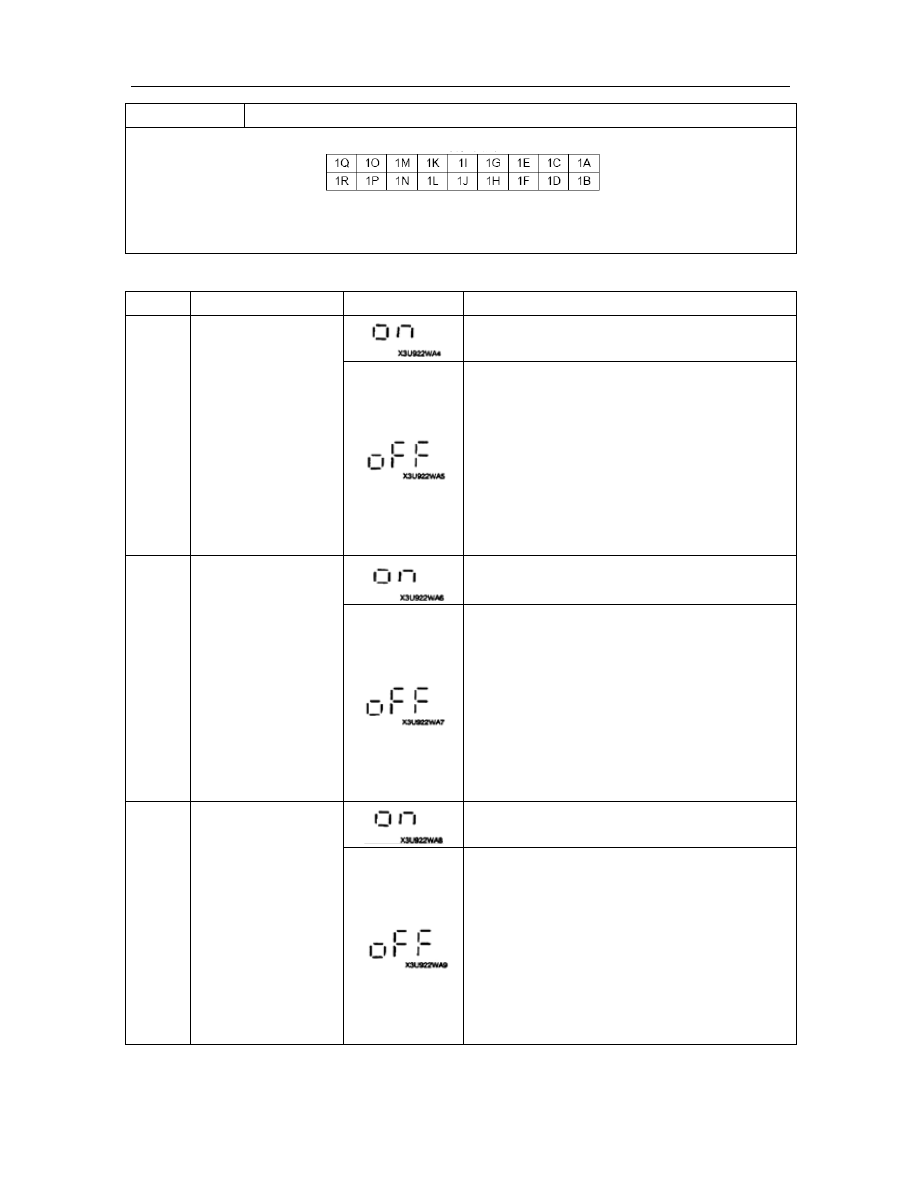

DTC 01

Buckle switch Signal On/Off

Combination instrument connectors



Harness side connector

(Viewed from the harness side)

XMET18W016

Diagnostic program

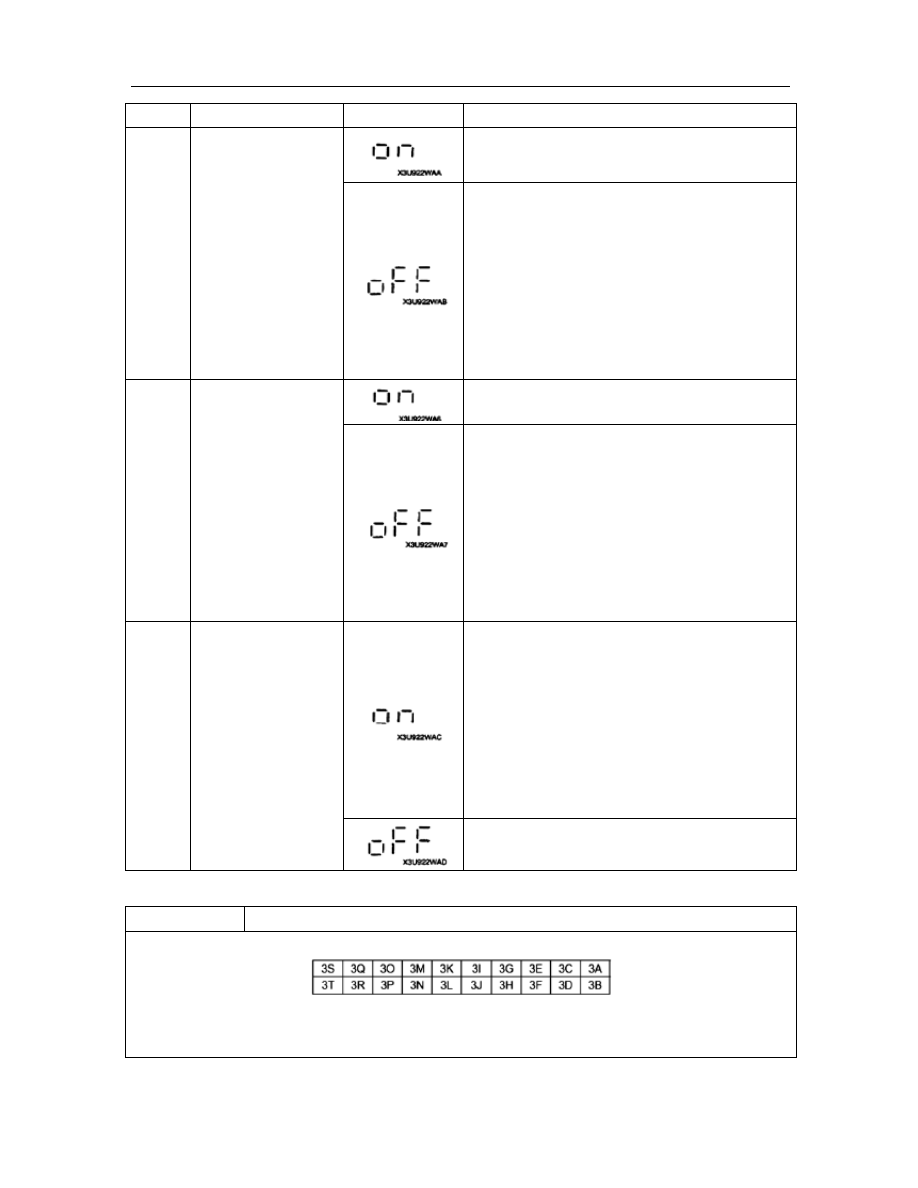

Steps

Check

Display

Measures

1

Unfasten  the  driver-side
safety

belt

(buckle

switch On)



Go to the next step.



Measure

the

voltage

of

combination

instrument terminal 1P

Is the voltage equal to 0V?
l  If  this  value  is  satisfied,  replace  the

combination instrument;

l  If  this  value  is  unsatisfied,  check  the

following parts.
—  Buckle switch
—  Harness

(buckle

switch

-

Combination instrument)

2

Fasten  the  driver-side
safety belt

(Buckle switch Off)



Measure

the

voltage

of

combination

instrument terminal 1P.

Is the voltage equal to B+?
l  If  this  value  is  satisfied,  replace  the

combination instrument.

l  If  this  value  is  unsatisfied,  check  the

following parts.
—  Buckle switch
—  Harness(buckle switch - combination

instrument)



Is  the  signal  input  of  combination  instrument
normal?



Alarm and Indication System

T-20

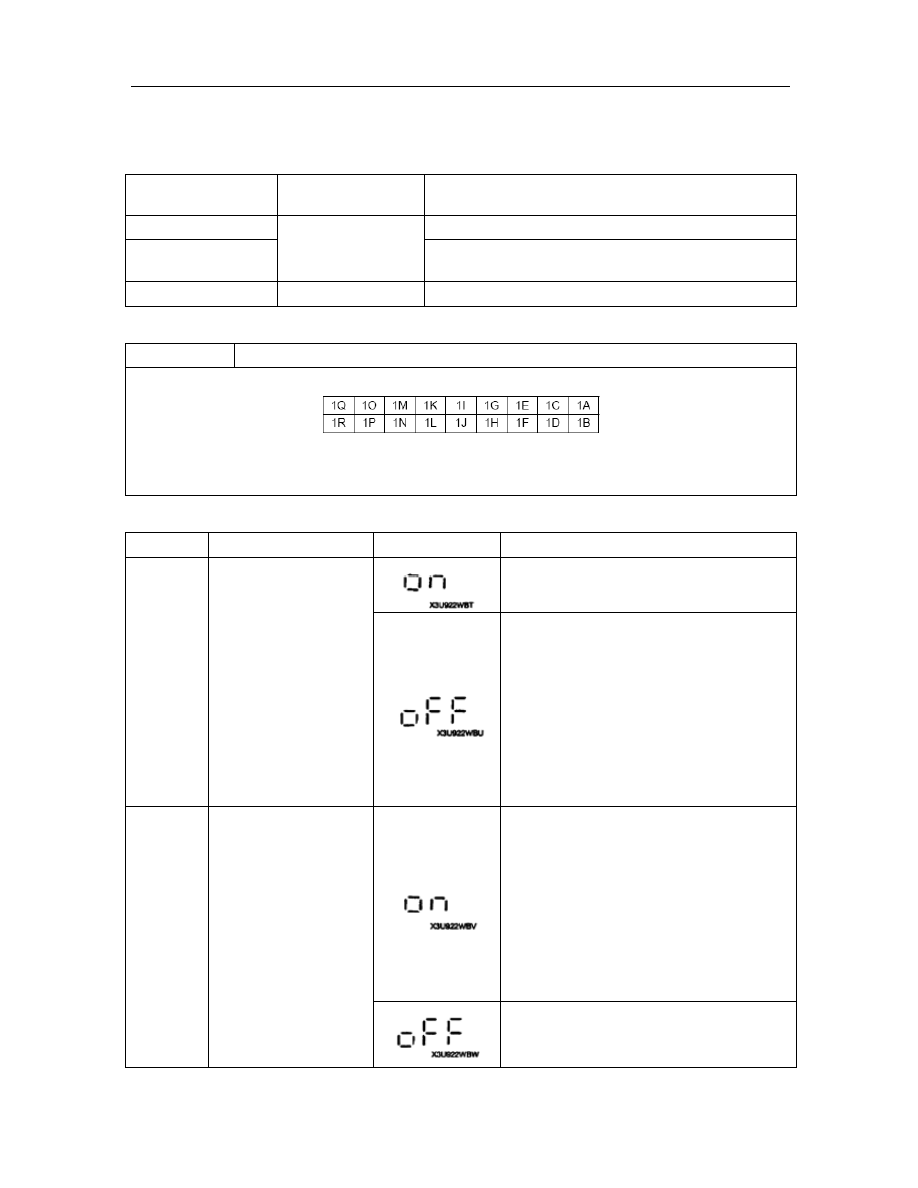

DTC 04

Door switch Signal On/Off

Combination instrument connectors



Harness side connector

(Viewed from the harness side)

XMET18W018



Diagnostic program

Steps

Check

Display

Measures

1

Open  the  driver-side
door

(Door switch On)



Close  the  driver-side  door  and  then  go  to  the  next
step.



Measure  the  voltage  of  combination  instrument
terminal 1I.

Is the voltage equal to 0V?
l  If this value is satisfied, replace the combination

instrument;

l  If this  value  is  unsatisfied,  check the  following

parts.
—  Door switch
—  Harness(Combination

instrument—door

switch)

2

Open

occupant-side

doors.

(Door switch On)



Close  the  occupant-side  doors  and  then  go  to  the
next step.



Measure  the  voltage  of  combination  instrument
terminal 1I.

Is the voltage equal to 0V？
l  If this value is satisfied, replace the combination

instrument;

l  If this  value  is  unsatisfied,  check the  following

parts.
—  Door switch
—  Harness(combination

instrument—door

switch)

3

Open  driver-side  rear
door.  (Door  switch
On)



After closing the driver-side rear door, go to the next
step.



Measure  the  voltage  of  combination  instrument
terminal 1I.

Is the voltage equal to 0V？
l  If this value is satisfied, replace the combination

instrument.

l  If this  value  is  unsatisfied,  check the  following

parts.
—  Door switch
—  Harness  (combination  instrument—door

switch)

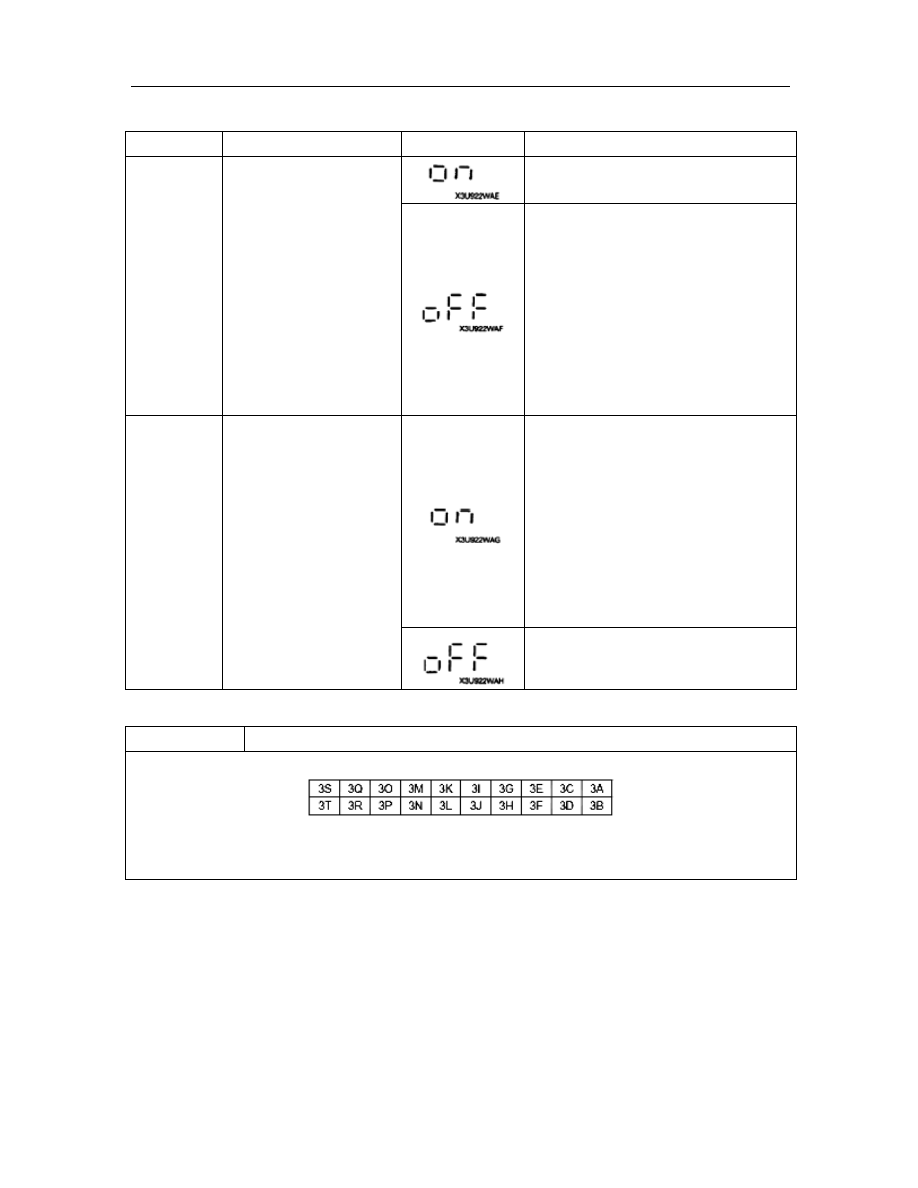

Wiper and washer

T-21

Steps

Check

Display

Measures

4

Open

occupant-side

rear door (Door switch
On)



After  closing  the  occupant-side  rear  door,  go  to  the
next step.



Measure  the  voltage  of  combination  instrument
terminal 1L.

Is the voltage equal to 0V？
l  If this value is satisfied, replace the combination

instrument.

l  If this  value  is  unsatisfied,  check the  following

parts.
—  Door switch
—  Harness(combination

instrument—door

switch)

5

Open  lift  gate  (Trunk
light switch On)



Close the lift gate and then go to the next step.





Measure  the  voltage  of  combination  instrument
terminal 1I.

Is the voltage equal to 0V？
l  If this value is satisfied, replace the combination

instrument;

l  If this  value  is  unsatisfied,  check the  following

parts.
—  Door switch
—  Harness(combination

instrument—door

switch)

6

Close all doors and lift
gate  (Door  and  trunk
light switches Off)



Measure  the  voltage  of  combination  instrument
terminal 1L.

Is the voltage equal to B+？
l  If this value is satisfied, replace the combination

instrument;

l  If this  value  is  unsatisfied,  check the  following

parts.
—  Door switch
—  Harness(combination

instrument—door

switch)



The  signal  input  of  combination  instrument  is
normal.



DTC 05

Switch signal On/Off of door lock linkage

Combination instrument connectors



Harness side connector

(Viewed from the harness side)

XMET18W017



Alarm and Indication System



T-22

Diagnostic program

Steps

Check

Display

Measures

1

Set

the

button

of

driver-side door lock to the
Lock  position  (switch  of
door  lock  linkage  in  the
Off position )



Go to the next step.



Measure  the  voltage  of  combination
instrument terminal 3F.

Is the voltage equal to 0V?
l  If  this  value  is  satisfied,  replace  the

combination instrument.

l  If this  value is unsatisfied, Check the

following parts.
—    Door lock linkage switch
—  Harness

(combination

instrument—  Door  lock  linkage
switch)

2

Set

the

button

of

driver-side door lock to the
Unlock  position(Door  lock
linkage  switch  in  Unlock
position)



Measure  the  voltage  of  combination
instrument terminal 3F.

Is the voltage equal to B+?
l  If  this  value  is  satisfied,  replace  the

combination instrument.

l  If this  value is unsatisfied, Check the

following parts.
—  Door lock linkage switch
—  Harness

(Combination

instrument-door

lock

linkage

switch)



The

signal

input

of

combination

instrument is normal.



DTC 07

Rear windshield switch signal On/Off

Combination instrument connectors



Harness side connector

(Viewed from the harness side)

XMET18W017
