Haima 7. Electrical System of Body. Service Manual - part 1

Content

Power supply system .......................................... T-1



Precautions to fuse use ....................................... T-1



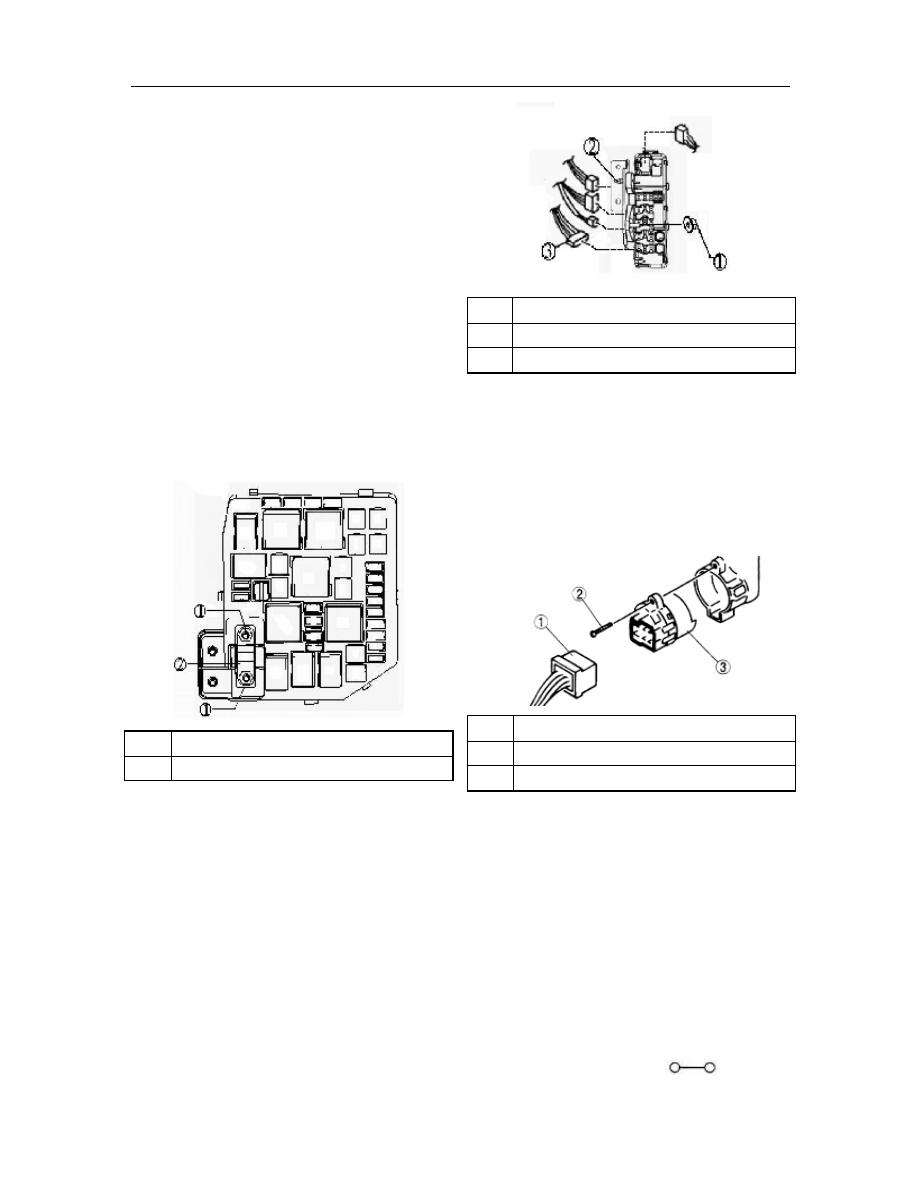

Removal/installation of main fuse ...................... T-1



Removal/installation indoor fuse box................. T-1



Removal/installation of ignition switch ............. T-1



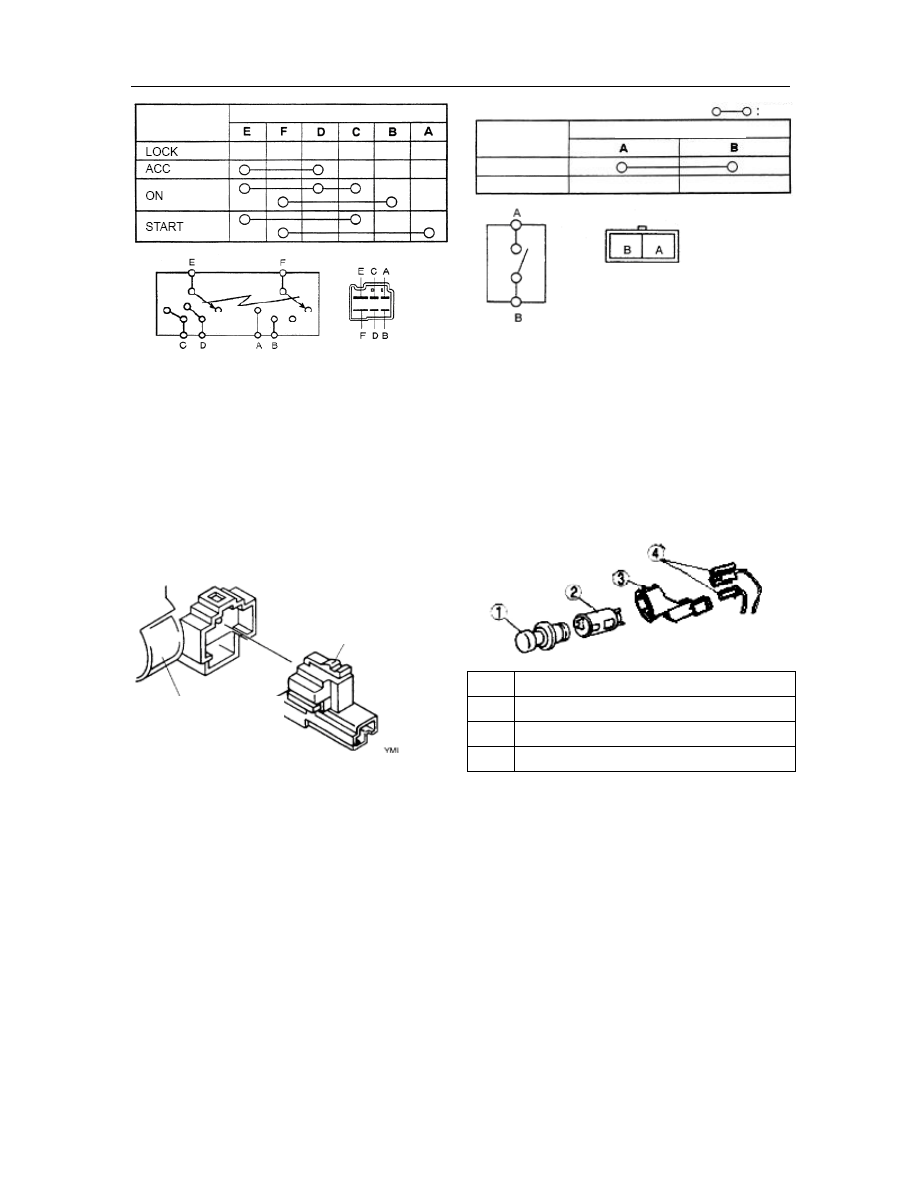

Check of ignition switch .................................... T-1



Removal/installation of key-in reminder switch T-2



Check of key-in reminder switch ....................... T-2



Removal/installation of cigar-lighter .................. T-2



Essentials to removal of socket .......................... T-3



Essentials to removal of ring .............................. T-3



Check of cigar-lighter ......................................... T-3



Lighting and signal system ................................. T-4



Headlamp ........................................................... T-4



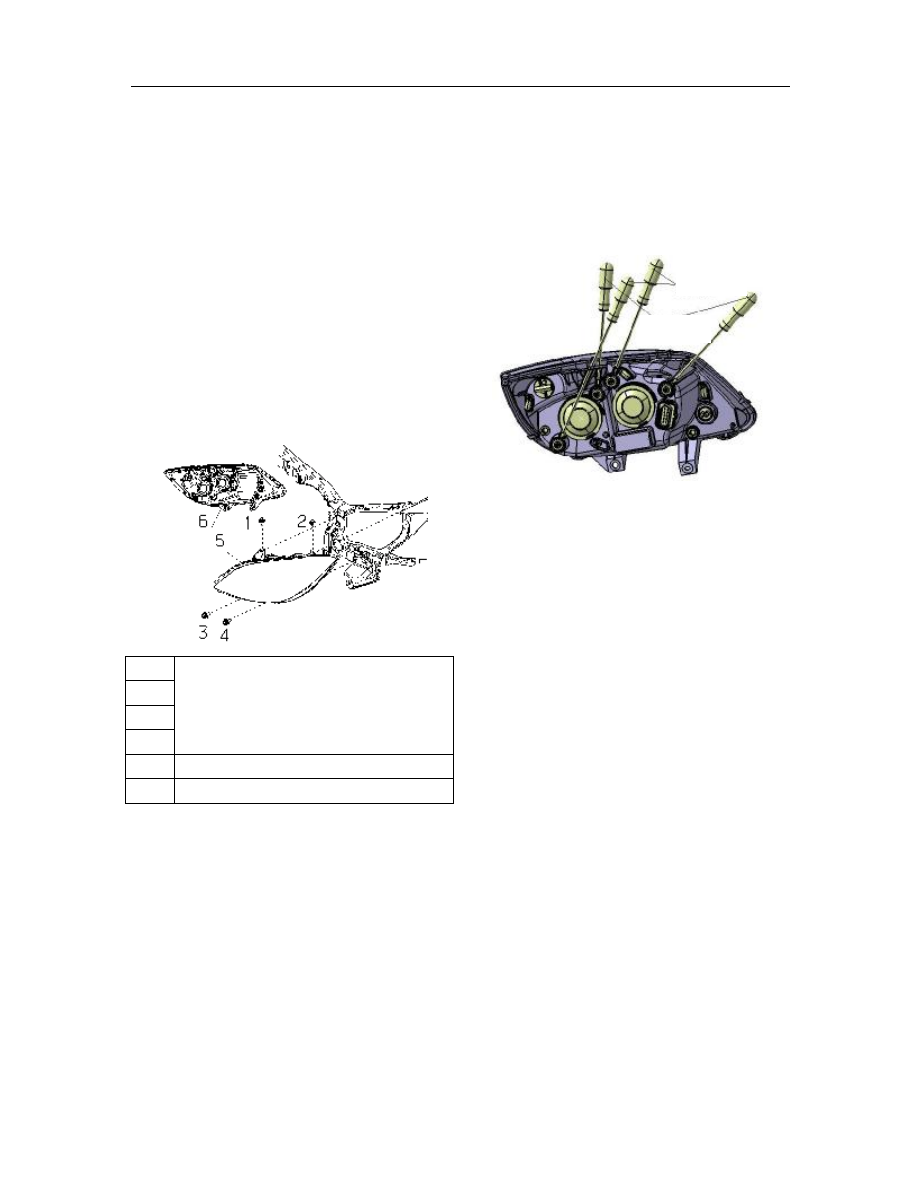

Removal/installation of headlamp ...................... T-4



Light regulation of headlamp ............................. T-4



Removal/installation of headlamp bulb .............. T-4



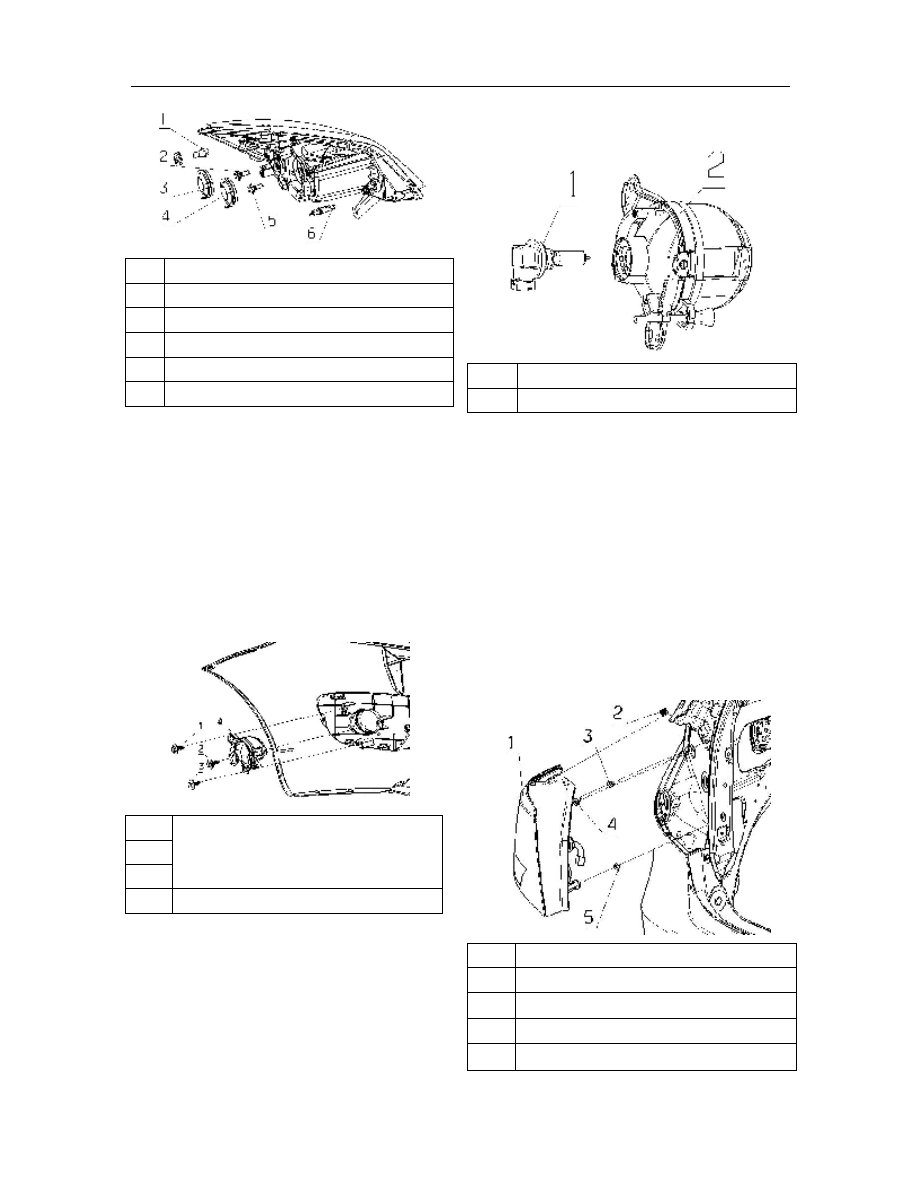

Removal/installation of front fog lamps ............. T-5



Removal/installation of front fog lamp bulb ...... T-5



Removal/installation of rear combined lamps .... T-5



Removal/installation of rear combined lamp bulbT-6



Removal/installation  of  high-positioned  brake  light
 ............................................................................ T-6



Removal/installation of license plate lamp ........ T-6



Removal/installation of license plate lamp bulb T-7



Removal/installation of reading light ................. T-7



Removal/installation of reading light bulb ......... T-7



Removal/installation of indoor light and bulb .... T-8



Removal/installation of trunk lamp and bulb ..... T-8



Removal/installation  of  the  lighting  bulb  of ignition
switch ................................................................. T-8



Removal/installation of dome lamp bulb ........... T-9



Wiper and washer ............................................... T-8



Removal/installation of windshield wiper motorT-8



Disassembly/assembly  of  windshield  wiper  motor
 ............................................................................ T-8



Check of windshield wiper motor ...................... T-8



Removal/installation  of  windshield  wiper  arm  and
wiper blade ......................................................... T-9



Essentials to installation of windshield wiper armT-9



Removal/installation of the fluid reservoir of washer
............................................................................ T-9



Removal/installation of windshield washer motorT-9



Check of windshield washer motor .................. T-10



Removal of windshield washer nozzle ............. T-10



Installation of windshield washer nozzle ......... T-10



Adjustment of windshield washer nozzle ......... T-10



Cleaning of windshield washer nozzle ............. T-11



Removal/installation of windshield washer hoseT-11



Removal/installation of rear wiper motor ........ T-11



Check of rear wiper motor ............................... T-11



Removal/installation  of  rear  wiper  arm  and  blade
.......................................................................... T-12



Installation instructions of rear wiper arm ....... T-12



Adjustment of rear wiper arm and blade .......... T-12



Removal/installation of rear washer nozzle ..... T-12



Adjustment of rear washer nozzle .................... T-13



Removal/installation of rear washer hose ........ T-13



Removal/installation of combination instrument ....
.......................................................................... T-13



Essentials to removal of combination instrument ...
.......................................................................... T-13



Disassembly/assembly of combination instrument .
.......................................................................... T-13



Check of combination instrument .................... T-14



Speedometer ..................................................... T-14



Use of input/output inspection mode ............... T-14



Use of speed detector ....................................... T-14



Tachometer ....................................................... T-14



Use of input/output inspection mode ............... T-14



Use of static speed tester .................................. T-14



Fuel gauge ........................................................ T-14



Water temperature gauge .................................. T-15



Repair of combination instrument .................... T-15



Check of fuel gauge sensor .............................. T-15



Removal of water temperature sensor unit ....... T-16



Installation of water temperature sensor .......... T-16



Check of water temperature sensor .................. T-16



Check of oil pressure switch ............................ T-17



Content

Removal/installation of horn ............................ T-17



Tweeter ............................................................. T-17



Low-tone horn .................................................. T-18



Removal/installation horn relay ....................... T-18



Check of horn relay .......................................... T-18



Input/output  inspection  mode  of  combination
instrument ......................................................... T-18



Operation procedure ......................................... T-18



Disassembly and assembly of audio assembly . T-38



Removal/installation of 4D loudspeaker .......... T-39



Check of 4D loudspeaker ................................. T-39



Removal/installation of antenna ....................... T-39



Removal/installation  of  the  signal  line  of  front
antenna ............................................................. T-39



Check of the signal line of front antenna ......... T-40



Removal/installation of signal line of rear antenna .
 .......................................................................... T-40



Check of rear antenna signal line ..................... T-41



Safety airbag system......................................... T-42



Electrical schematic of safety airbag ................ T-42



Parts relevant to the safety airbag..................... T-43



Fault check of safety airbag ............................. T-43



Fault judgement of safety airbag ...................... T-43



Faults table of safety airbag system ................. T-44



Maintenance procedure of safety airbag .......... T-44



Vehicle disposal procedure of airbag effect...... T-48



Disassembly/assembly  of  each  part  of  safety  airbag
 .......................................................................... T-49



Removal/installation  of  safety  airbag  module  at  the
driver side ......................................................... T-49



Disassembly/assembly of clock spring............. T-49



Essentials to installation of clock spring .......... T-50



Adjustment of clock spring .............................. T-50



Removal/installation  of  the  safety  airbag  module  at
the occupant side .............................................. T-50



Disassembly/assembly  of  safety  airbag  computer
(ECU) ............................................................... T-51



Warning for maintenance ................................. T-51



Repair of harness .............................................. T-51



Check of safety airbag module ......................... T-52



Operation of safety airbag module ................... T-52



Operation of lateral safety airbag module ........ T-52



Operation of components ................................. T-53



Repeated use of components ............................ T-53



Removal/installation of pretensioning safety belt ...
.......................................................................... T-53



Release  procedures  of  safety  airbag  module  and
pretensioning safety belt .................................. T-53



Driver-sided safety airbag module ................... T-54



Occupant-sided safety airbag module .............. T-54



Pretensioning safety belt .................................. T-55



Release procedure outside vehicle ................... T-55



Driver-sided safety airbag module ................... T-55



Occupant-sided safety airbag module .............. T-57



Pretensioning safety belt .................................. T-58



Released  safety  airbag  module  and  pretensioning
safety belt ......................................................... T-59



Check of special release tool ............................ T-59



Checking procedure ......................................... T-59



RKE (Remote Control System) ........................ T-61



Removal/installation of remote controller ........ T-61



Reversing radar system .................................... T-61



Removal/installation of reversing radar host.... T-61



Removal/installation of reversing radar sensor T-62



Anti-theft system .............................................. T-63



Removal/installation of anti-theft host controller ...
.......................................................................... T-63



Check of anti-theft host controller ................... T-63



List of terminal voltage (only for reference) .... T-63



Removal/installation of anti-theft coil.............. T-63



Check of anti-theft coil..................................... T-64



Switch and relay ............................................... T-65



Removal/installation of combination switch .... T-65



Disassembly/assembly of combination switch . T-65



Removal/installation of auto lamp switch ........ T-65



Check of auto lamp switch ............................... T-65



Removal/installation of middle switch ............. T-66



Maintenance of middle switch ......................... T-66



Removal/installation  of  front/rear  fog  lamp  switch
.......................................................................... T-66



Check of front/rear fog lamp switch ................ T-67



Content

Removal and installation of rheostat ................ T-67



Check of rheostat.............................................. T-67



Installation/removal  of  level  adjustment  switch
(optional) .......................................................... T-68



Check of level adjustment switch ..................... T-68



Installation/removal  of  folding  switch  of  rear-view
mirrors (optional) ............................................. T-68



Check of folding switch of rear-view mirrors .. T-69



Removal/installation of power window switch T-69



Removal/maintenance  of  main  power  window
switch ............................................................... T-69



Check of main power window switch .............. T-69



Installation/removal of auxiliary power window ....
 .......................................................................... T-70



Installation/removal of front door switch ......... T-70



Test of door switch ........................................... T-70



Removal/installation of flasher unit ................. T-71



Test of flasher unit ............................................ T-71



Removal/installation of headlamp relay ........... T-71



Check of headlamp relay .................................. T-72



Removal/installation of front fog lamp relay ... T-72



Check of front fog lamps relay ......................... T-72



Removal/installation of rear fog lamp relay ..... T-72



Check of rear fog lamp relay ............................ T-73



Part of alarm system ......................................... T-73



Removal/installation of horn ............................ T-73



Removal/installation of horn relay ................... T-73



Check of horn relay .......................................... T-74



Disassembly and assembly of clock spring ...... T-74



Essentials to installation of clock spring .......... T-74



Adjustment of clock spring .............................. T-74







Power supply system

T-1

Power supply system

Precautions to fuse use

After  the  burn-out  reason  identified  and
troubleshooting

performed,

replace

the

burn-out  fuse  by  a  specified  type  of  fuse.
Failure

to

troubleshooting

prior

to

replacement  may  make  the  fuse  be  blown
again.





Removal/installation of main fuse

1.

Remove the negative cable of battery;

2.

Remove the cap of main fuse box;

3.

Remove  as  per  the  order  as  specified  in  the
table.

4.

The  installation  procedure  is  in  reverse  order
with that of the removal.





1

Nut

2

Main fuse



Removal/installation indoor fuse box

1.

Remove the negative cable of battery;

2.    Remove the left front interior trim at the driver

side;

3.    Remove as per the order indicated in the Table.

4.    The  installation  procedure  is  in  reverse  order

with that of the removal.





1

Nut

2

Snap

3

Harness connector



Removal/installation of ignition switch

1.    Remove the negative cable of battery;

2.    Remove the steering column cover;

3.    Remove as per the order indicated in the Table.

4.

The  installation  procedure  is  in  reverse  order
with that of the removal.





1

Connector

2

Screw

3

Ignition switch



Check of ignition switch

1.

Remove the negative cable of battery;

2.

Remove steering column cover;

3.

Disconnect the connector of ignition switch;

4.

Check,  with  an  ohmmeter,  the  continuity
between  the  terminals  of  ignition  switch.  If  it
fails  to  meet  the  technique  requirements,
replace the ignition switch.





  Continuity



Power supply system

T-2







Removal/installation  of  key-in  reminder
switch

1.

Remove the negative cable of battery;

2.

Remove the steering column cover;

3.

Remove  the  connector  of  key-in  reminder
switch;

4.

Remove the key-in reminder switch.





5.

The  installation  procedure  is  in  reverse  order
with that of the removal.





Check of key-in reminder switch

1.

Remove the negative cable of battery;

2.

Remove the steering column cover.

3.

Remove  the  connector  of  key-in  reminder
switch;

4.

Check,  with  an  ohmmeter,  the  continuity
between  the  terminals  of  key-in  reminder
switch. If it is non-conforming to the technique
requirements, replace key-in reminder switch.







Removal/installation of cigar-lighter

1.    Remove the negative cable of battery;

2.    Open the ashtray cover;

3.    Remove as per the order indicated in the Table;

4.    The  installation  procedure  is  in  reverse  order

with that of the removal.





1

Cigar-lighter plug

2

Socket

3

Anchoring disc of cigar-lighter

4

Plug (harness end)





















Connection terminal

Position of ignition

switch

Element s ide connector (viewed

from the terminal side)

Key-in reminder switch



Steering column lock



Terminal

Continuity

Key position

Inserted key

Non-inserted key

  Element side connector (viewed from

the terminal side)



Start

Start

Lock

Lock

ACC

ACC

On

On

Lighting system

T-3

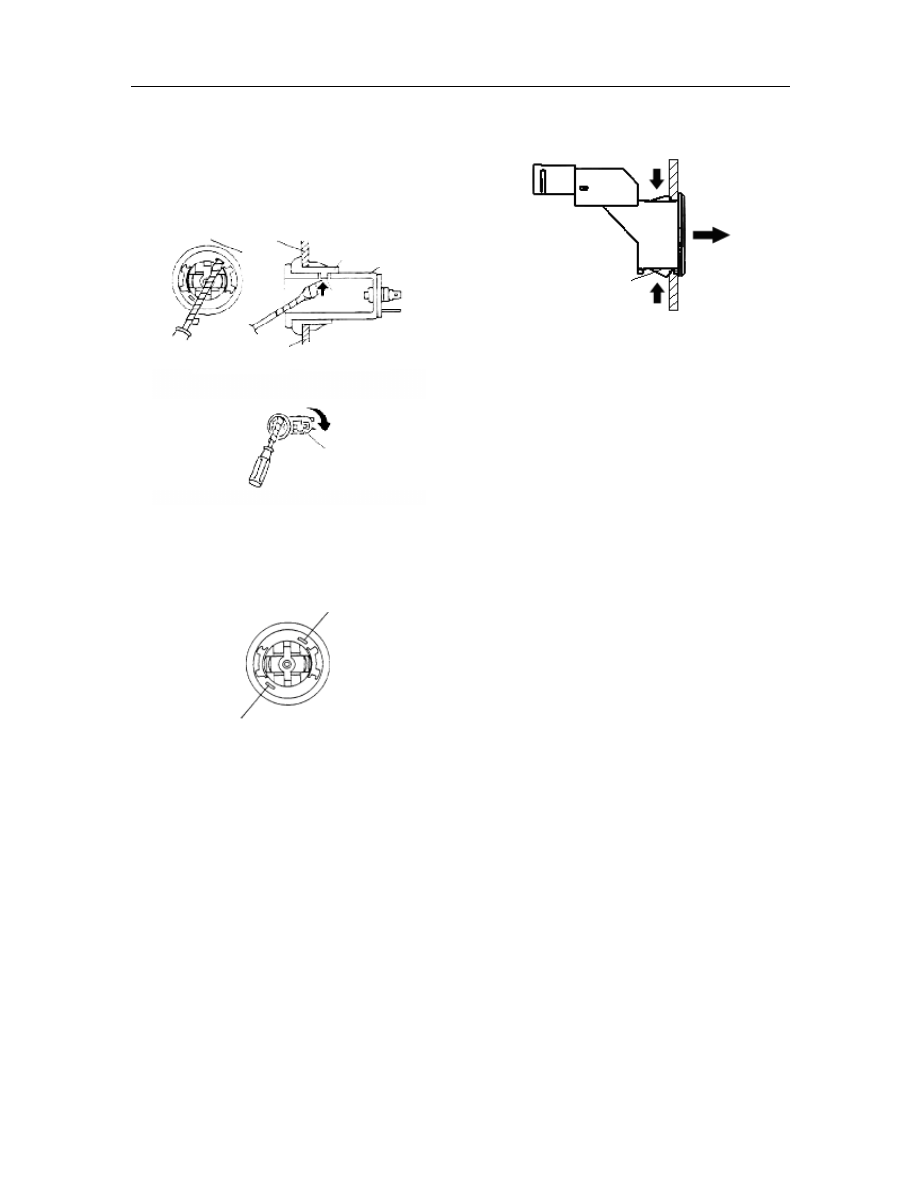

Essentials to removal of socket

1.    Pass  through  the  socket  hole  with  a  flathead

screwdriver wrapped with tape, hold the flange
of ring and turn the socket at the meantime.







2.    Push forward the socket;

3.    Turn clockwise the socket up to the position as

shown in Fig. and pull it out.



























Essentials to removal of ring

1.

Press the barb and pull forward the ring.









Check of cigar-lighter

1.

Turn the ignition switch to the position of ACC
accessory.

2.

Confirm that the cigar-lighter bound out  within
10-20s  after  inserted  into  the  socket.  If  the
cigar-lighter  improperly  operates,  replace  the
plug of cigar-lighter and socket.







































Cigar-lighter

fixing disc

Ring

Socket

Socket

Flange

Section view

Cigar-lighter

fixing disc

Hole

Hole

Barb

Power supply system

T-4

Lighting and signal system

Headlamp

Removal/installation of headlamp

1.    Remove the negative cable of battery;

2.    Remove the front bumper;

3.    Remove  the  fixing  snaps  1,  2,  3  and  4  and

bolts.

4.

Take  out  the  fixture  on  a  suitable  place,  and
then withdraw manually the plugs 6, 7 and 8

5.    The  installation  procedure  is  in  reverse  order

with  that  of  the  removal  (Note  that  the
installation  procedure is  in  order of 1,  2, 3  and
4).

6.    Adjust  the  focusing  of  headlamp  (See  the

Focusing of Headlamp)





1

Bolt HQ9GG60-0616B

(tightening torque: 7.2～12N·m)

2

3

4

5

Headlamp

6

Headlamp plug

Note: In removing the headlamp, note to first pry up
the  clamp  on  the  screw  no.2  and  avoid  breaking  up
the clamp while removing it.





Light regulation of headlamp



1.

Adjust  the  tire  pressure  up  to  the  specified
value.

2.

Park a no load vehicle on a level road;

3.

Have a person sit down on the driver seat;

4.

Park the vehicle perpendicular to the wall;



5.

Set the headlamp at 3 m {10 ft} away from the
wall;

6.

When  adjusting  a  headlamp,  remove  the
connector of the other one.

7.

Start the engine to charge the battery.

8.

As  shown  in  Fig., turn  the  screw  to  adjust  the
headlamp.







Removal/installation of headlamp bulb



Attention:  When  used,  the  halogen  bulb  will
produce large amount  of  heat. If the lamp surface is
too  dirty,  the  heat  will  continue  to  accumulate  and
result  in  shortening  the  service  life  of  lamp.  Hold
the metal flange instead of glass when replacing the
lamp.

Removal/installation of high/low beam bulbs:

1.    Remove the negative cable of battery;

2.    Turn  on  the  rear  waterproof  cover  of  high  or

low-beam, remove the  connectors of low-beam
and  high-beam;  Detach  the  bulb  hold-down
spring and take out the bulb (See Fig. below)

3.    The  installation  procedure  is  in  reverse  order

with that of the removal.

Removal  and  installation  of  front  turn  signal  lamp
and front position lamp bulbs:

1.    Remove the negative cable of battery;

2.    Rotate  counterclockwise  the  lamp  holder  and

take out the bulb.

3.    The  installation  procedure  is  in  reverse  order

with that of the removal.

Up/down

adjustment

R/L

adjustment

Lighting system

T-5



1

Turn signal lamp bulb12V 21W(PY21W)

2

High-beam bulb 12V 55W(H7)

3

Waterproof cover

4

Waterproof cover

5

Low-beam bulb 12V 55W(H7)

6

Position lamp bulb 12V 5W(W5W)



Removal/installation of front fog lamps



1

.    Remove the negative cable of battery;

2.    Remove front bumper;

3.    Pull out the harness connector;

4.    Loosen three fastening screws.

5.    Take out the front fog lamps;

6.    Install  as  per  the  order  in  reverse  with  that  of

removal.





1

Self-tapping screw HQ9CF60-0516B

(3.9～5.9 N·m)

2

3

4

Front fog lamps



Removal/installation  of  front  fog  lamp
bulb



1.    Remove front fog lamps;

2.    Rotate counterclockwise the bulb holder;

3.    Take  out  the  bulb  (bulb  integrated  with  the

bulb holder);

4.    The  installation  procedure  is  in  reverse  order

with that of the removal.





1

Front fog lamp bulb12V 35W(H8)

2

Front fog lamp



Removal/installation  of  rear  combined
lamps



1.

Disconnect battery negative cable;

2.

Remove the trunk trim panel;

3.    Pull out the plug at the end of taillight harness

4.    Loosen two nuts (No.3 and 5 as shown in Fig).

Pull out the taillight along the axis X

5.    Pull out the sealing plug on the fixtures harness.

Take out the fixtures.

6.

The  installation  procedure  is  in  reverse  order
with that of removal.



1

Rear combined lamps

2

Plastic snap

3

Nut HQ99940-0503 (4.5～7.0 N·m)

4

Location pin sheath

5

nutHQ99940-0503 (4.5～7.0 N·m)

Power supply system

T-6

Attention:  When  removing  the  taillight,  after
unscrewed  the  nuts  3  and  5,  a  certain  tension  is
required  when  the  taillight  is  pulled  out  along  the
axis X because there is the location pin sheath No.4,
which is used for fixing the location pin of taillight





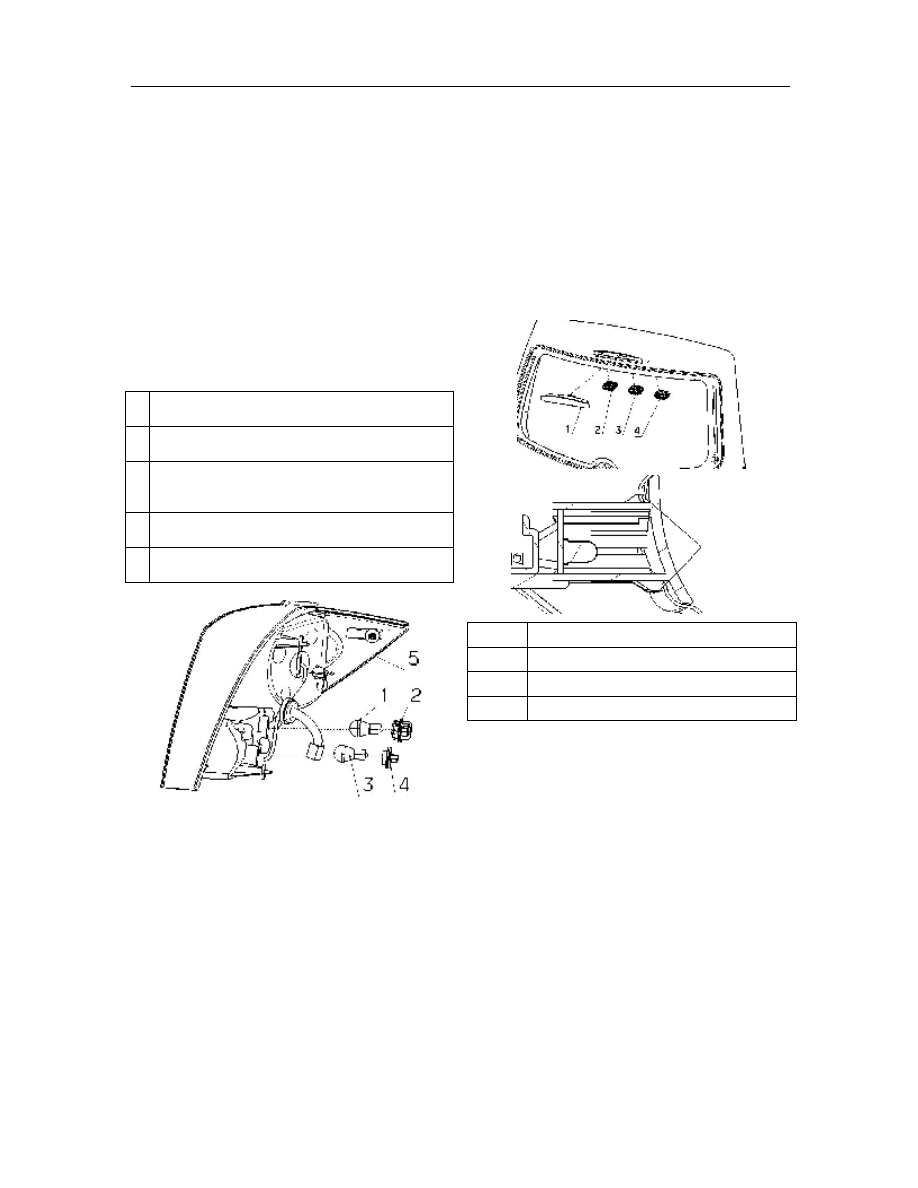

Removal/installation  of  rear  combined
lamp bulb



1.

Remove rear combined lamps;

2.

Unscrew  counterclockwise  with  hand  and  pull
out the bulb holder of rear combined lamps;

3.

Take out the bulb and replace it;

4.

Install in the reverse order.

1  Turning lamp bulb12V21W(PY21W)

2  Turning lamp holder

3

Rear  fog  lamp/backup  lamp  bulb  12V16W
(W16W)

4  Rear fog lamp/backup lamp holder

5  Rear combined lamps



Note:  the  brake  light  and  position  light  are  LED
structured.  When  this  part  is  damaged,  it  is
necessary to replace the whole rear combined lamps
at a designated maintenance point.















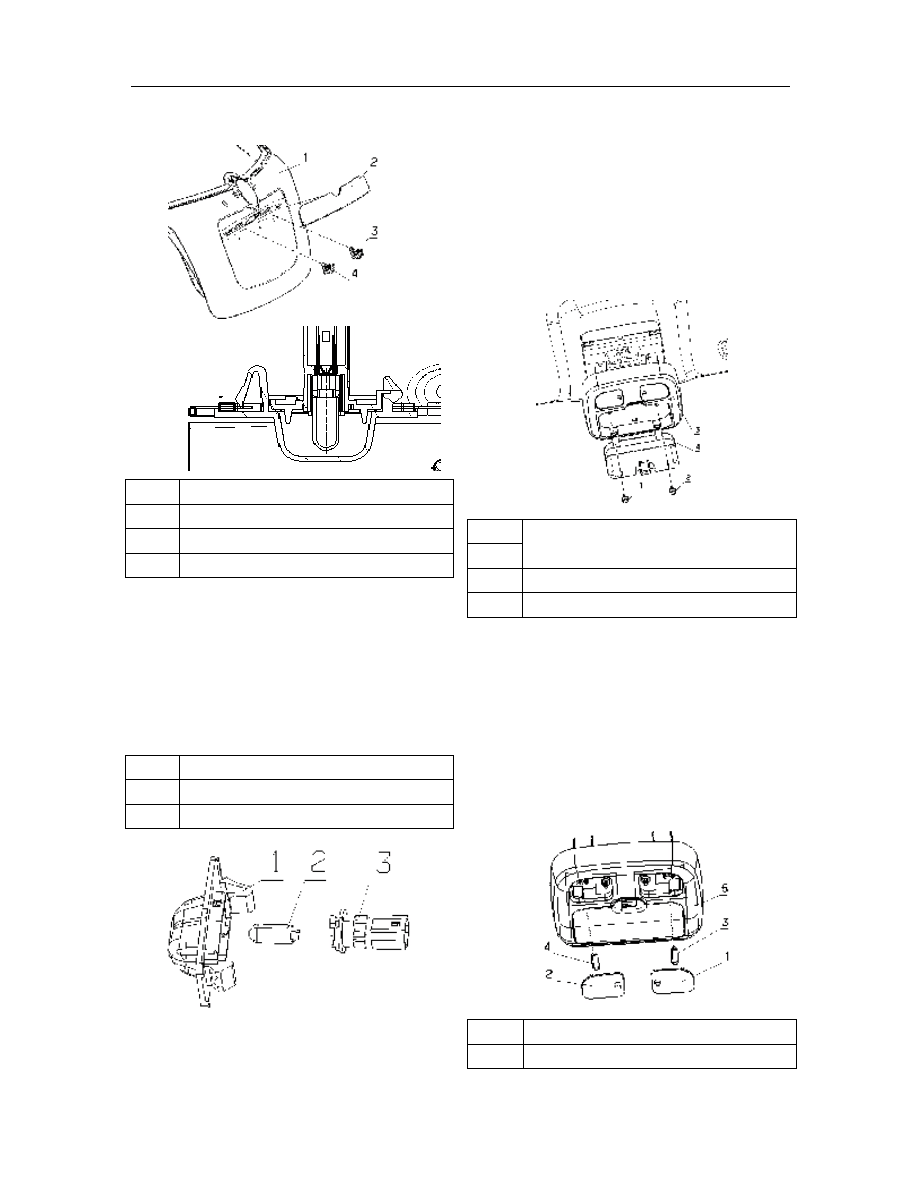

Removal/installation of high-positioned
brake light



1.    Remove  the  negative cable  of battery  and  then

the hole plug;

2.    With  hand  or  other  tools,  take  out  the  fixture

while pressing down the support clamp of  high
mounted brake light through bodywork hole.

3.    Disconnect  the  connector;  take  out  the  fixture

and replace it.

4    Install in the reverse order.







1

High-positioned brake light

2

Hole cover

3

Hole cover

4

Hole cover

Note:  the  light  source  of  the  high-positioned  brake
light  is  LED.  Replace  the  whole  lamp  if  the  source
is damaged.





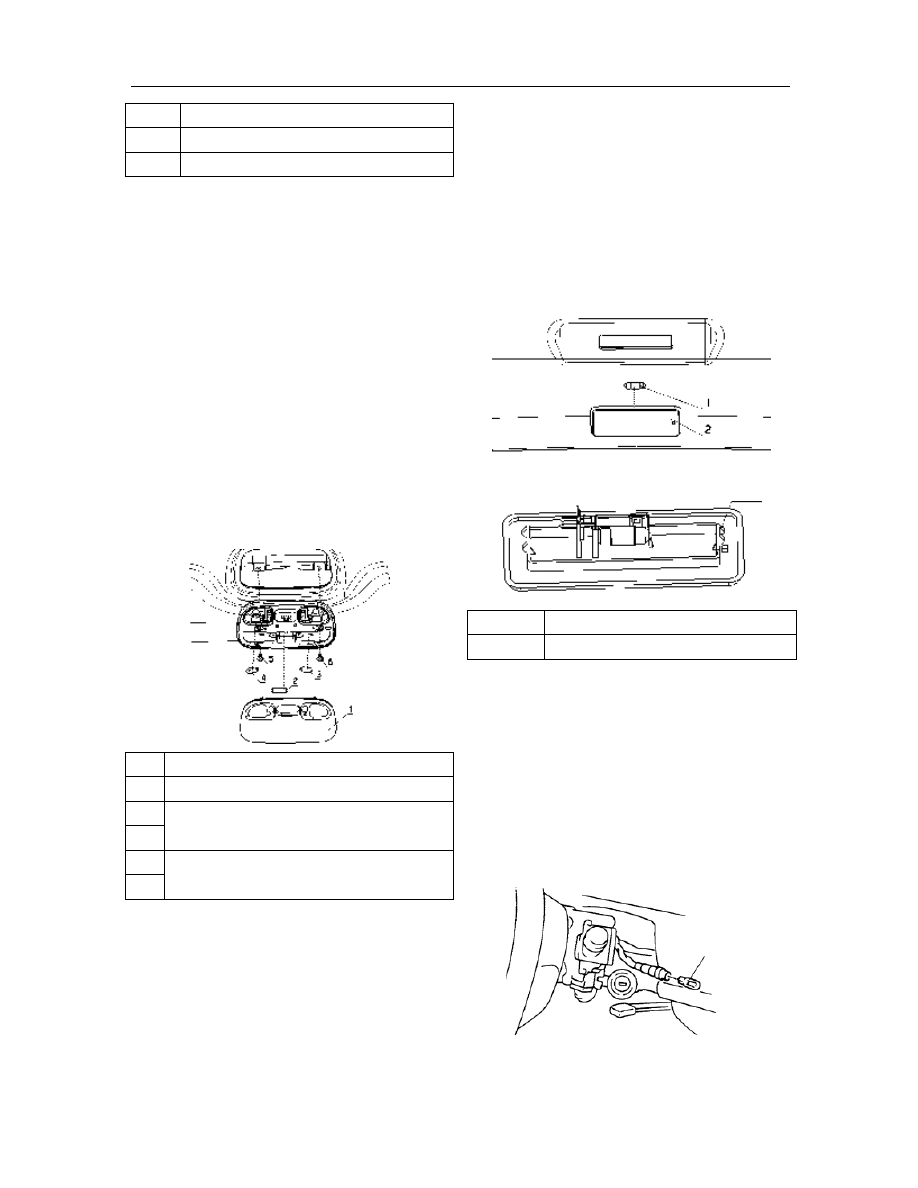

Removal/installation of license plate lamp



1.    Disconnect the negative of power supply;

2.    Remove  the  back  door trim panel and  then the

cover of license plate lamp.

3.

Press out the snap of license plate lamp, with a
straight  screwdriver,  through  the  open-hole  of
back  door inner  panel and push  out the license
plate lamp;

3.

Take  out the license plate lamp (two lamps are
identical and in the same direction);

4.

Pull out the connector at the harness end;

5.

The  installation  is  in  reverse  order,  push

Snap
clipping



Lighting system

T-7

directly, by hand the lamp toward the mounting
hole instead of using a screwdriver.





1

Back door

2

License plate lamp cover

3

License plate lamp

4

License plate lamp



Removal/installation  of  license  plate  lamp
bulb



1.    Rotate  counterclockwise  with  hand  the  lamp

holder to the opening position and take it out;

2.    Pull out the bulb and replace it;

3.    Install in the reverse order.



1

License plate lamp cover

2

Bulb 2V5W (W5W)

3

Bulb holder





Removal/installation of reading light



1.    Remove the negative cable of battery;

2.    Open the flip of glasses case.

3.    Take out two screws with a cross screwdriver.

4.    Take out the indoor light from the ceiling;

5.    Disconnect connector.

6.    The  installation  procedure  is  in  reverse  order

with that of the removal.





1

Self-tapping screw HQ99865-0520B

(torque: not more than 5.9 N·m)

2

3

Reading light holder

4

Glasses case flip



Removal/installation of reading light bulb



1.

Remove reading light;

2.

Pry  with  a  straight  screwdriver  the  lens  of
reading light;

3.

Take out the bulb and replace;

4.

Install  in  the  reverse  order.  Install  the  lens  by
holding it pressed and clamped.



1

Lens (R)

2

Lens (L)

Compress the snap

along the arrow

direction and push

outward

Power supply system

T-8

3

Bulb 12V5W (W5W)

4

Bulb 12V5W (W5W)

5

Reading light holder

Note:  The  installation  structure  of  reading  light  on
the ceiling and the replacement of bulb may refer to
the above procedure for maintenance.





Removal/installation  of  indoor  light  and
bulb



1.    Remove the negative cable of battery;

2.    Take out the lens.

3.    Take  out  two  screws  by  use  of  a  cross

screwdriver;

4.    Take out the indoor light from the holder;

5.    Disconnect connector;

6.    The  installation  procedure  is  in  reverse  order

with that of the removal.

Note: When replacing the bulb, just remove the lens
to take out the bulb and replace it.



1

Lens

2

Bulb

3

Bulb 2V 5W (W5W)

4

5

Self-tapping screw HQ99865-0516

(Installation torque: not more than 5.9)

6









Removal/installation  of  trunk  lamp  and
bulb



1.    Remove the negative cable of battery;

2.    Press  down  one  end  of  the  snap  with  a  small

screwdriver  through  the  small  hole,  so  as  to
enable  the  snap  come  off  the  ceiling  and
obliquely take out the fixture;

3.

Disconnect connector;

4.

When installing,  fit  first, the left  end  of  fixture
into the roof and then the right end

Note: The bulb can be removed after the lamp taken
out.







1

Bulb

2

Reading light



Removal/installation of the lighting bulb of
ignition switch



1.    Disconnect battery negative cable;

2.    Remove the steering column cover;

3.    Take  out  the  ignition  switch  lighting  lamp

bulb.

4.    The  installation  procedure  is  in  reverse  order

with that of the removal







Snap

Ignition switch

lighting bulb

Lighting system

T-9

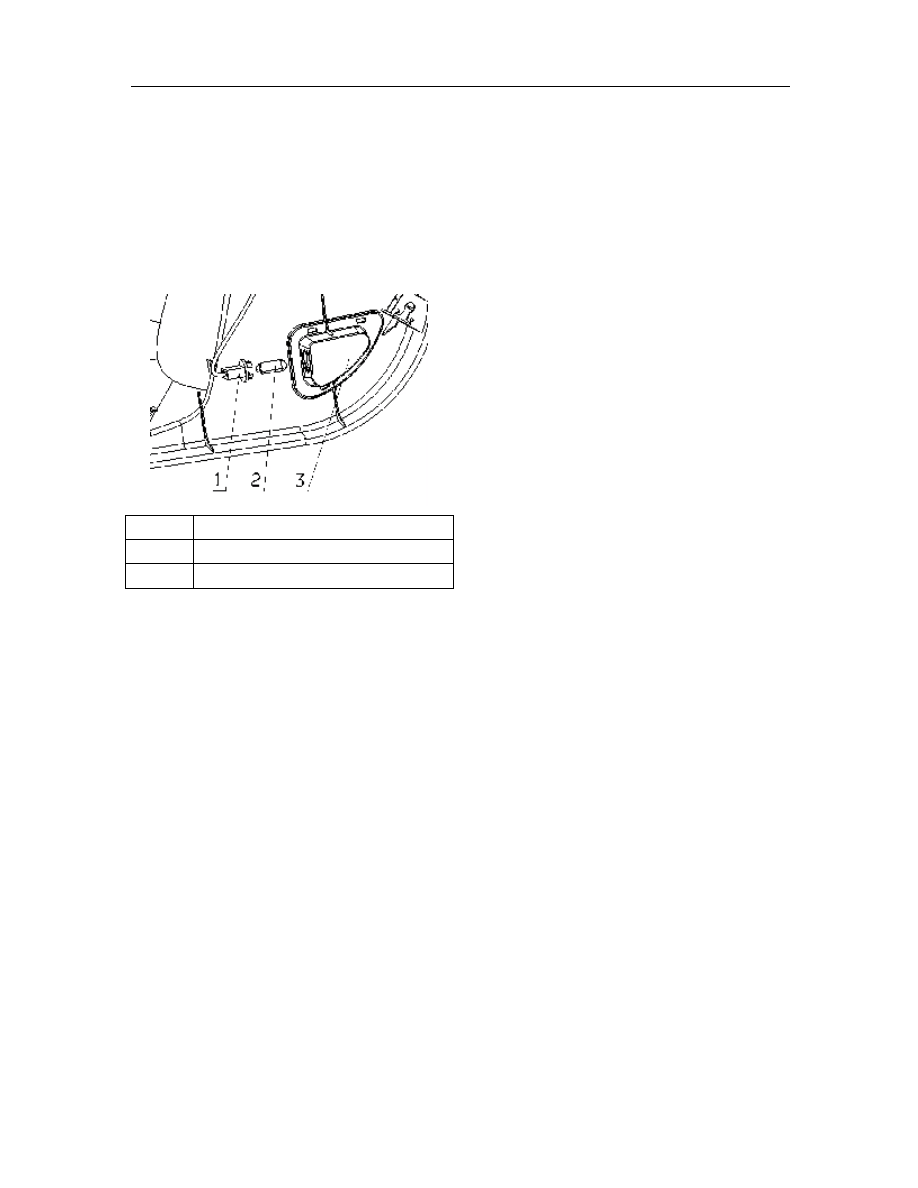

Removal/installation of dome lamp bulb



1.

Remove the negative cable of battery.

2.

Remove the door trim panel.

3.

Rotate counterclockwise the bulb  holder to the
clamping position and loosen it out.

4.

Take out bulb.

5.

The  installation  procedure  is  in  reverse  order
with that of removal.





1

Lamp holder at the harness end

2

Bulb

3

Inner trim panel of door









Wiper and washer

T-8

Wiper and washer

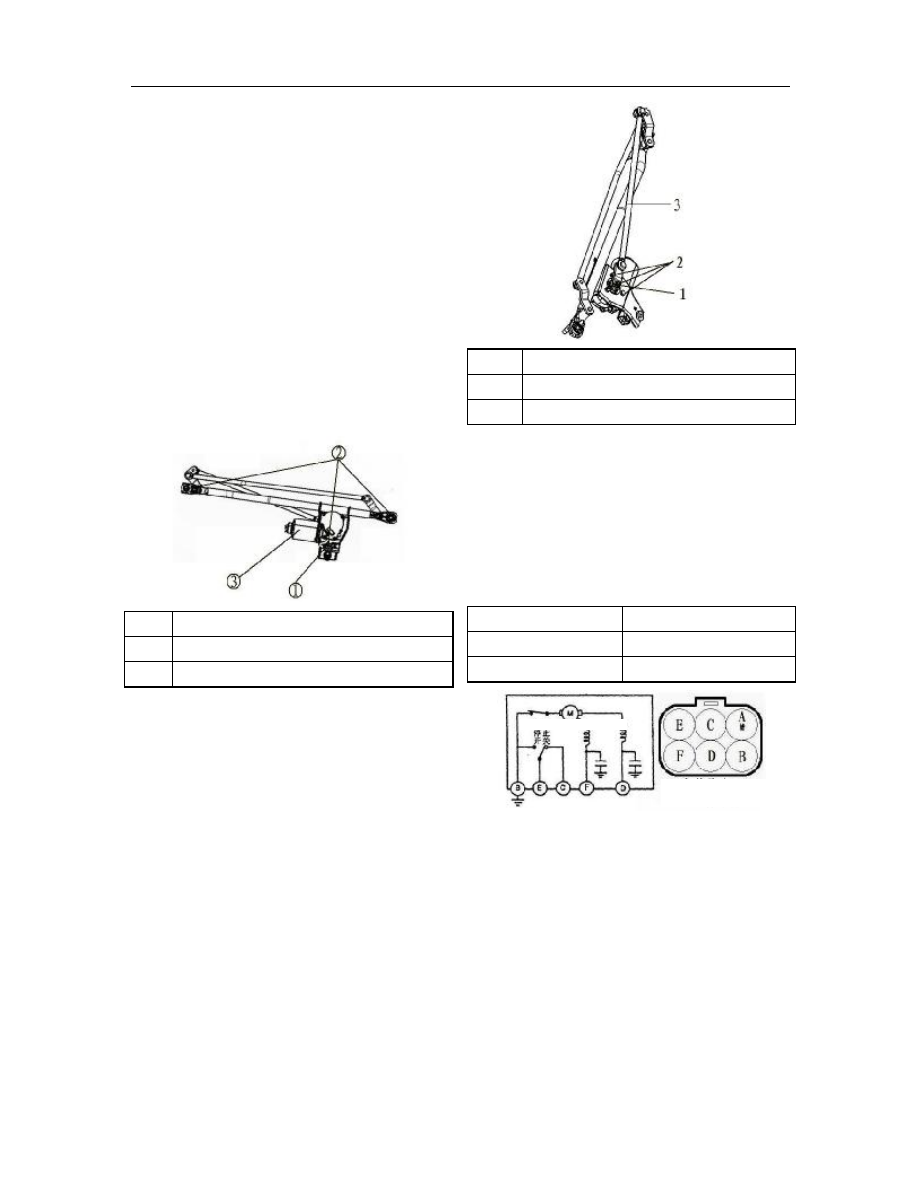

Removal/installation  of  windshield  wiper
motor

1.

Disconnect battery negative cable;

2.

Remove  the  wiper  arm  and  wiper  blade  (See
the  Removal/Installation  of  Windshield  Wiper
Arm and Wiper Blade).

3.

Remove  the  front  wall  grille  (See  the
Removal/Installation of Front Wall Grille);

4.

Remove as per the order indicated in the Table;

5.

The  installation  procedure  is  in  reverse  order
with that of removal;

6.

Adjust  the  wiper  arm  and  wiper  blade  (See
Adjustment  of  Windshield  Wiper  Arm  and
Wiper Blade).



1

Harness connector

2

Bolt

3

Wiper motor



Disassembly/assembly  of  windshield  wiper
motor

1.    Disassemble  as  per  the  order  indicated  in  the

Table.

2.    The  assembly  procedure  is  in  reverse  order  of

that of disassembly.



1

Nut

2

Bolt

3

Windshield wiper linkage



Check of windshield wiper motor

1.

Disconnect  the  connector  of  windshield  wiper
motor;

2.

Connect the positive voltage of battery with the
terminal  D  or  F  and  check  the  operation  of
windshield  wiper  motor  as  indicated  in  the
following table.

Terminal

Work condition

F

High speed

D

Low speed



3.

When  the  wiper  is  operating,  remove  the
positive  connector  of  battery  from  the  motor
terminal E;

4.

Assure the continuous operation of wiper when
it is in the Stop position.

5.

Short-circuit  the  motor  terminal  E  and  C  and
connect the positive voltage  of battery with the
motor terminal E;

6.

Confirm  that  the  wiper  is  operating  at  low
speed  and  stops  at  the  Stop  position.  Replace
the  motor  of  windshield  wiper  when  it  is
non-conforming to the technique requirements.

Joint of part (viewed from the

connection terminal side)

Auto-Off Switch



Wiper and washer

T-9

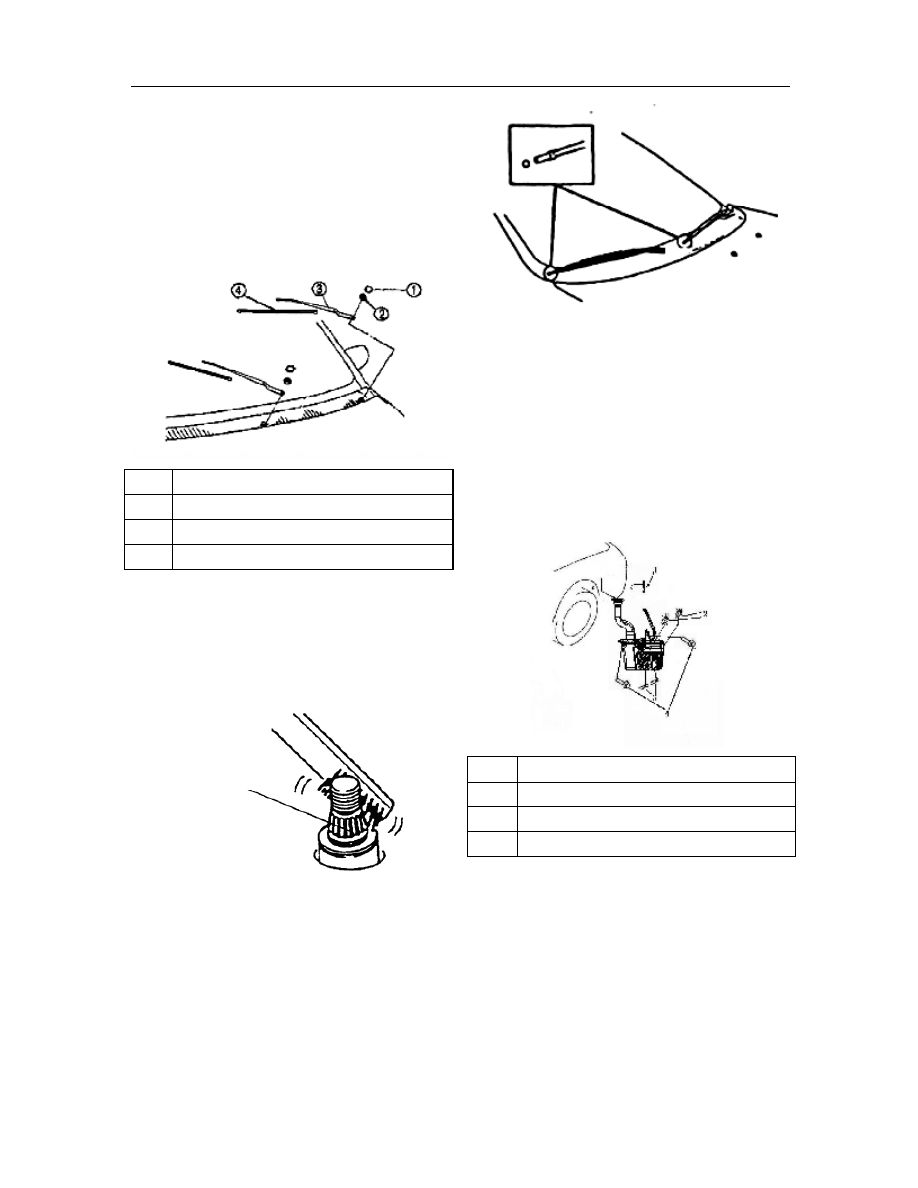

Removal/installation  of  windshield  wiper
arm and wiper blade

1.

Remove as per the order indicated in the Table;

2.

The  installation  procedure  is  in  reverse  order
with that of removal;

3.

Adjust  the  windshield  wiper  arm  and  wiper
blade;  (See  the  Adjustment  of  Windshield
Wiper Arm and Wiper Blade)



1

Cover

2

Nut

3

Windshield wiper arm

4

Windshield wiper blade



Essentials  to  installation  of  windshield
wiper arm

Prior  to  installing  the  windshield  wiper  arm  and
clean, with a brush the coupling shaft of windshield
wiper arm;





Adjustment  of  windshield  wiper  arm  and
wiper blade

1.

Start  up  the  motor  of  windshield  wiper  and
make the wiper stop at the initial position;

2.

Adjust  the  windshield  wiper  arm  as  per  the
method shown in the following Fig.





Removal/installation  of  the  fluid  reservoir
of washer

1.    Disconnect battery negative cable;

2.    Partly lift up the right fender;

3.    Remove as per the order indicated in the Table;

4.    The  installation  procedure  is  in  reverse  order

with that of the removal.



1

Snap

2

Harness connector

3

Front end of washer tube

4

Bolts (2 pcs)



Removal/installation  of  windshield  washer
motor

1.    Disconnect battery negative cable;

2.    Partly lift up the right fender;

3.    Remove washer fluid reservoir.

4.    Remove as per the order indicated in the Table;

5.    The  installation  procedure  is  in  reverse  order

with that of the removal;

Windshield wiper

coupling shaft

Mark



Wiper and washer

T-10



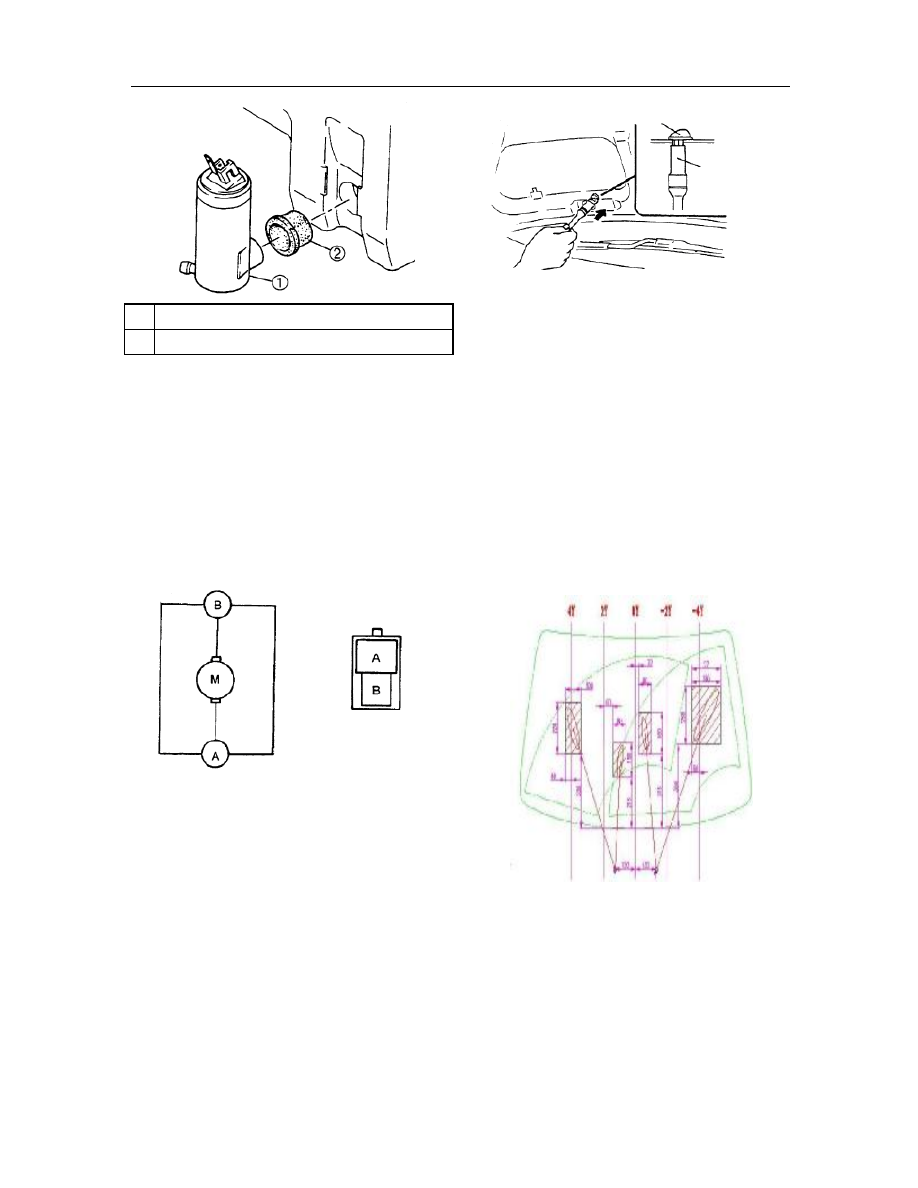

1    Windshield washer motor (2 pcs)

2    Gasket



Check of windshield washer motor

1.

Disconnect battery negative cable;

2.

Remove washer fluid reservoir;

3.

Connect the positive voltage of battery with the
motor  terminal  B  and  the  terminal  A  with  the
grounding;

4.

Verify  the  operation  condition  of  windshield
washer  motor.  Replace  the  windshield  washer
motor if it doesn’t work.





Removal of windshield washer nozzle

1.

Remove the acoustic baffle of engine bonnet;

2.

Remove  the  windshield  washer  hose  from  the
windshield washer nozzle;

3.

Remove the windshield wiper nozzle under the
engine bonnet with a 10mm socket wrench.





Installation of windshield washer nozzle

1.

Connect  the  windshield  washer  hose  with  the
windshield washer nozzle;

2.

Press  down  the  windshield  washer  nozzle  into
the mounting hole;

3.

Adjust the nozzle of windshield washer;

4.

Install the acoustic baffle of engine bonnet.



Adjustment of windshield washer nozzle

Insert  an  needle  or  similar  tool  into  the  nozzle  of
windshield washer and adjust the direction of nozzle
as per the method shown in the following Fig.













Side joint of part (viewed from

the connection terminal side)

Windshield wiper nozzle

Deep socket

wrench
