6

WHAT TO DO IN EMERGENCIES

• HAZARD WARNING FLASHERS . . . . . . . . . . . . .286
• IF YOUR ENGINE OVERHEATS . . . . . . . . . . . . . .286
• WHEEL AND TIRE TORQUE SPECIFICATIONS . . .287

• TORQUE SPECIFICATIONS . . . . . . . . . . . . . . .287

• JACKING AND TIRE CHANGING . . . . . . . . . . . . .287

• JACK LOCATION . . . . . . . . . . . . . . . . . . . . . . .288
• SPARE TIRE REMOVAL . . . . . . . . . . . . . . . . .288
• TO ACCESS SPARE TIRE WINCH DRIVE NUT. . .288
• SPARE TIRE TOOLS. . . . . . . . . . . . . . . . . . . . .289
• SPARE TIRE REMOVAL INSTRUCTIONS . . . . .289
• PREPARATIONS FOR JACKING . . . . . . . . . . . .290
• JACKING INSTRUCTIONS . . . . . . . . . . . . . . . .291
• SECURING THE SPARE TIRE . . . . . . . . . . . . .294
• ROAD TIRE INSTALLATION . . . . . . . . . . . . . .295

• JUMP-STARTING . . . . . . . . . . . . . . . . . . . . . . . .296

• PREPARATIONS FOR JUMP-START. . . . . . . . .296
• JUMP-STARTING PROCEDURE . . . . . . . . . . . .297

• FREEING A STUCK VEHICLE . . . . . . . . . . . . . . .298
• TOWING A DISABLED VEHICLE . . . . . . . . . . . .299
• SHIFT LEVER OVERRIDE . . . . . . . . . . . . . . . . .300

285

HAZARD WARNING
FLASHERS

The Hazard Warning flasher switch is
located in the lower center area of the
instrument panel.

Press the switch to turn on the
Hazard

Warning

flasher.

When the switch is activated, all di-
rectional turn signals will flash on and
off to warn oncoming traffic of an
emergency. Press the switch a second
time to turn off the Hazard Warning
flashers.

This is an emergency warning system
and it should not be used when the
vehicle is in motion. Use it when your
vehicle is disabled and it is creating a
safety hazard for other motorists.

When you must leave the vehicle to
seek assistance, the Hazard Warning
flashers will continue to operate even
though the ignition is placed in the
OFF position.

NOTE: With extended use the
Hazard Warning flashers may
wear down your battery.

IF YOUR ENGINE
OVERHEATS

In any of the following situations, you
can reduce the potential for overheat-
ing by taking the appropriate action.

• On the highways — slow down.

• In city traffic — while stopped,

place the transmission in NEU-
TRAL, but do not increase engine
idle speed.

NOTE: There are steps that you
can take to slow down an impend-
ing overheat condition:

• If your air conditioner (A/C) is

on, turn it off. The A/C system
adds heat to the engine cooling
system and turning the A/C off
can help remove this heat.

• You can also turn the tempera-

ture control to maximum heat,
the mode control to floor and the
blower control to high. This al-
lows the heater core to act as a
supplement to the radiator and
aids in removing heat from the
engine cooling system.

CAUTION!

Driving with a hot cooling system
could damage your vehicle. If tem-
perature gauge reads “H”, pull over
and stop the vehicle. Idle the ve-
hicle with the air conditioner
turned off until the pointer drops
back into the normal range. If the
pointer remains on the “H”, turn
the engine off immediately, and call
for service.

WARNING!

You or others can be badly burned
by hot engine coolant (antifreeze)
or steam from your radiator. If you
see or hear steam coming from un-
der the hood, do not open the hood
until the radiator has had time to
cool. Never try to open a cooling
system pressure cap when the ra-
diator or coolant bottle is hot.

286

WHEEL AND TIRE
TORQUE
SPECIFICATIONS

Proper lug nut/bolt torque is very im-
portant to ensure that the wheel is
properly mounted to the vehicle. Any
time a wheel has been removed and
reinstalled on the vehicle the lug nuts/
bolts should be torqued using a prop-
erly calibrated torque wrench.

TORQUE SPECIFICATIONS

Lug Nut/

Bolt

Torque

**Lug

Nut/

Bolt

Size

Lug

Nut/Bolt

Socket

Size

135 N·m

M12 x

1.25

19 mm

**Use only LANCIA recommended
lug nuts/bolts and clean or remove
any dirt or oil before tightening.

Inspect the wheel mounting surface
prior to mounting the tire and remove
any corrosion or loose particles.

Tighten the lug nuts/bolts in a star
pattern until each nut/bolt has been
tightened twice.

After 40 km check the lug nut/bolt
torque to be sure that all the lug nuts/
bolts are properly seated against the
wheel.

WARNING!

To avoid the risk of forcing the ve-
hicle off the jack, do not tighten the
lug nuts fully until the vehicle has
been lowered. Failure to follow this
warning may result in personal in-
jury.

JACKING AND TIRE
CHANGING

WARNING!

• Do not attempt to change a tire on

the side of the vehicle close to
moving traffic. Pull far enough
off the road to avoid the danger of
being hit when operating the jack
or changing the wheel.

(Continued)

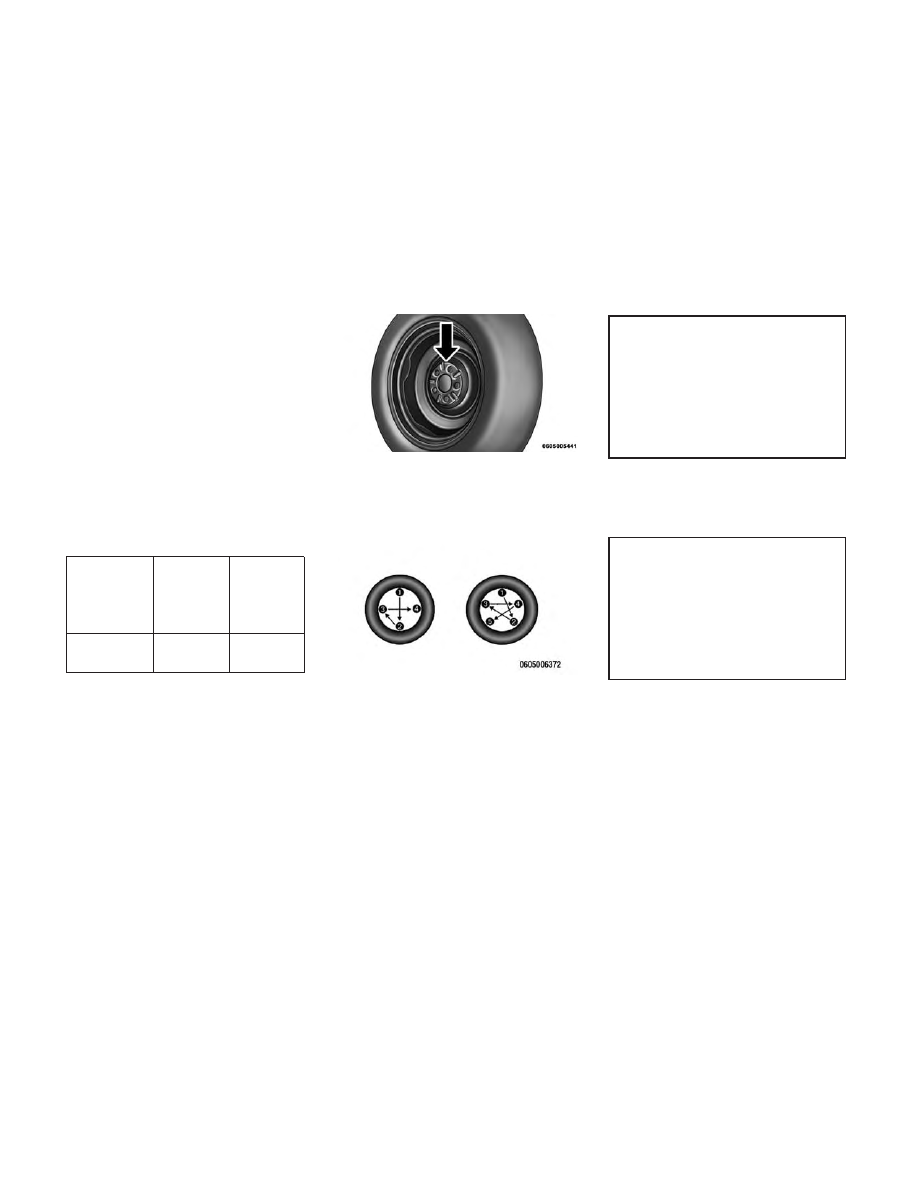

Wheel Mounting Surface

Torque Patterns

287

WARNING!

(Continued)

• Being under a jacked-up vehicle

is dangerous. The vehicle could
slip off the jack and fall on you.
You could be crushed. Never put
any part of your body under a
vehicle that is on a jack. If you
need to get under a raised vehicle,
take it to a service center where it
can be raised on a lift.

• Never start or run the engine

while the vehicle is on a jack.

• The jack is designed to be used as

a tool for changing tires only. The
jack should not be used to lift the
vehicle for service purposes. The
vehicle should be jacked on a firm
level surface only. Avoid ice or
slippery areas.

JACK LOCATION

The jack, jack handle and winch
handle tools are stowed behind the
rear left side trim panel in the rear
cargo area. Turn the two cover latches
to release the cover.

Remove the pouch containing the
scissors jack, jack handle, and tools.

SPARE TIRE REMOVAL

The spare tire is stowed inside a protec-
tive cover located under the center of
the vehicle between the front doors by
means of a cable winch mechanism.
The “spare tire drive” nut is located on
the floor, under a plastic cap at the
front of the floor console or under front
super console forward bin liner.

TO ACCESS SPARE TIRE
WINCH DRIVE NUT

To access the spare tire winch drive
nut and lower the spare tire, you will
need to refer to one of the following
center console configurations.

Super Console

For vehicles equipped with the Super
Console, the spare tire winch assem-
bly drive nut is located beneath the
console.

1. Pull the lower drawer out from the
rear of the floor console to gain clear
access of the tire winch drive nut.

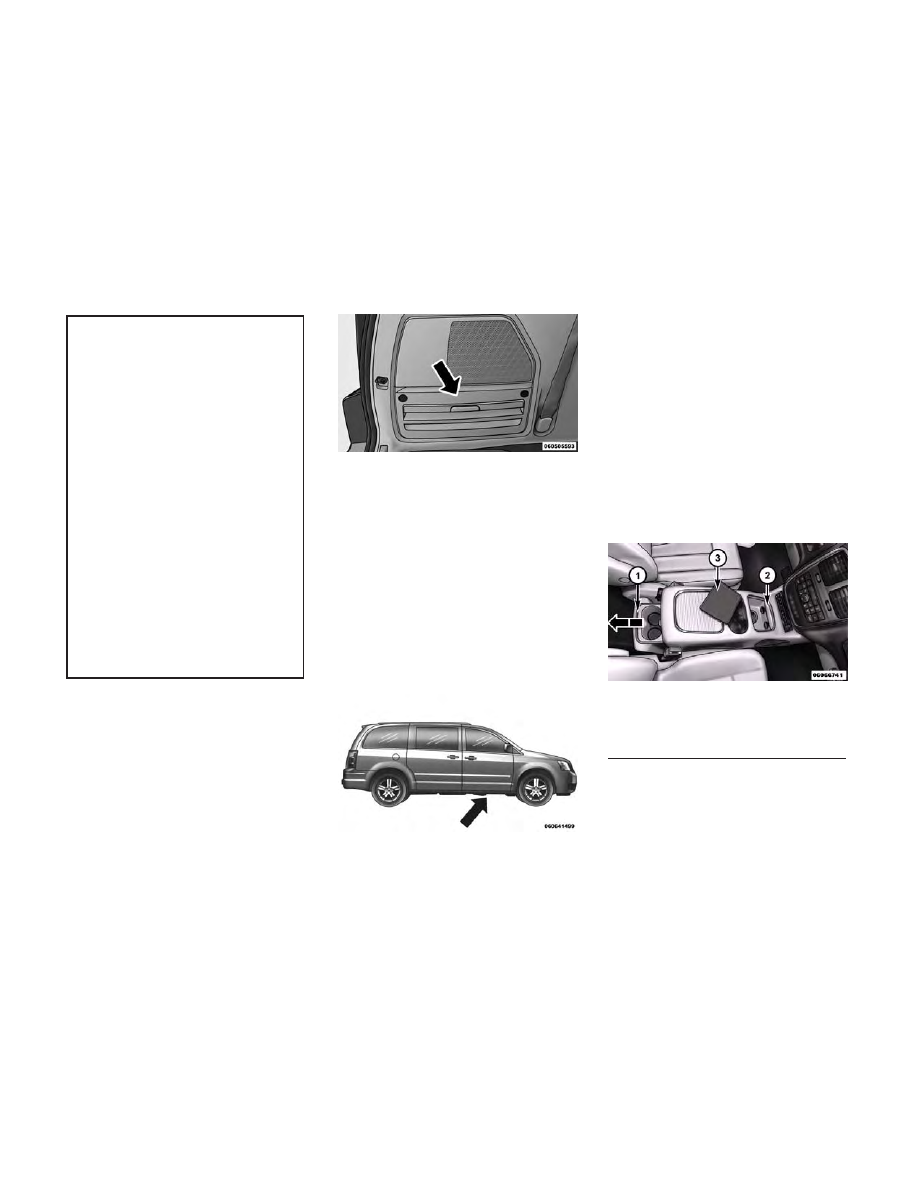

Jack And Tool Location

Spare Tire Location

Super Console

1 — Lower Drawer

2 — Front Drawer

3 — Front Drawer Liner

288

2. Open the front drawer to expose
the storage compartment.

3. Remove the liner from the con-
sole's storage compartment to access
the spare tire winch drive nut.

Premium/Base/Cargo Center
Console

Pull the Winch Cover assembly plug
(for versions/markets, where pro-
vided) to access the winch drive nut.

SPARE TIRE TOOLS

The tool pouch contains three pieces
and can be assembled into a spare tire
hook; to remove the compact spare
tire/cover assembly from under the
vehicle, or a Winch T-handle; to raise/
lower the compact spare tire/cover as-
sembly.

SPARE TIRE REMOVAL
INSTRUCTIONS

The spare tire is located under the ve-
hicle beneath the center console area.

1. Assemble the spare tire tools into a
T-handle and place the square end
over the spare tire winch drive nut.

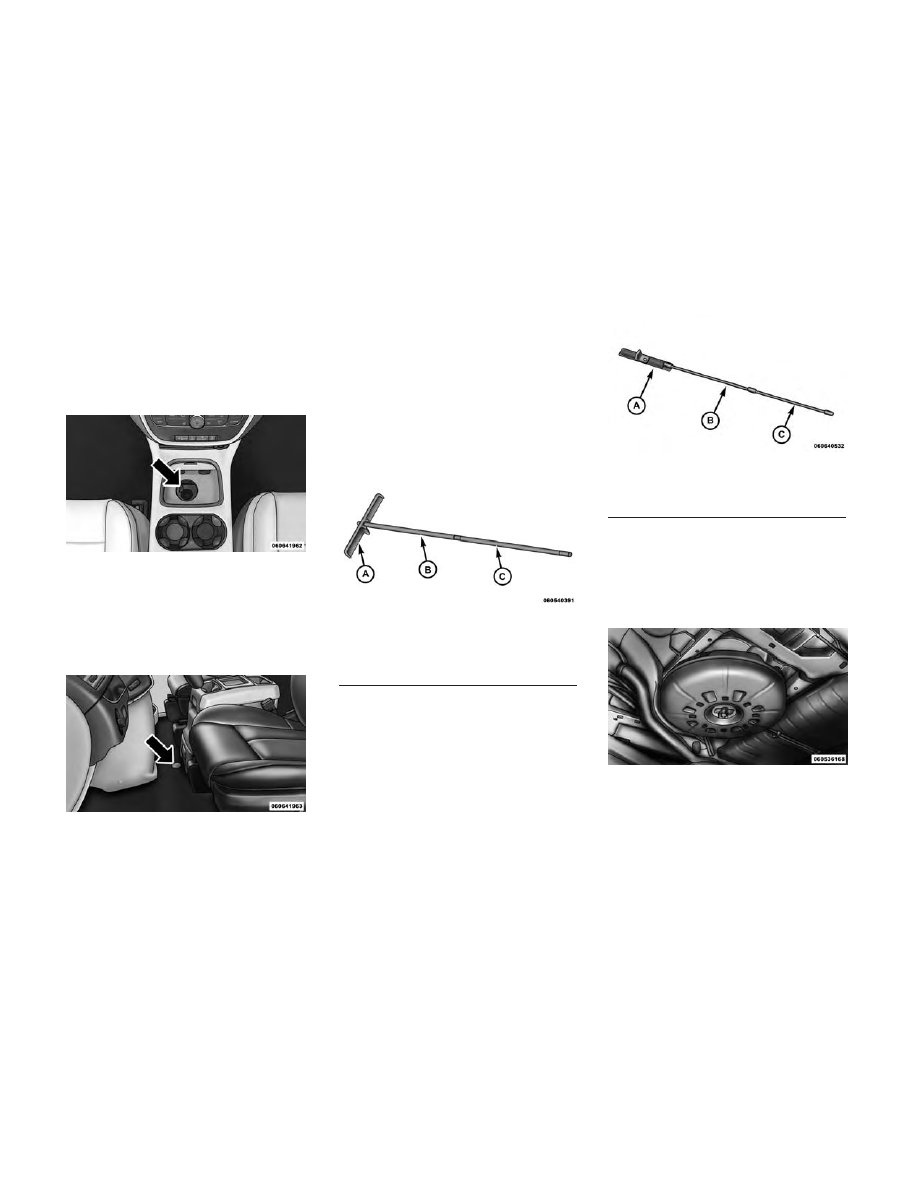

Drive Nut Access

Winch Cover Assembly Plug (for

versions/markets, where provided)

Assembled T-handle

A — Spare Tire Hook/T-handle

B — Extension 1

C — Extension 2

Assembling The Spare Tire Hook

A — Spare Tire Hook/T-handle

B — Extension 1

C — Extension 2

Spare Tire And Cover

289

2. Rotate the nut to the left until the
winch

mechanism

stops

turning

freely. This will allow enough slack in
the cable to allow you to pull the spare
tire out from underneath the vehicle.

CAUTION!

The winch mechanism is designed
for use with the winch T-handle
only. Use of an air wrench or other
power tools is not recommended
and can damage the winch.

3. To remove the compact spare tire/
cover assembly, assemble the winch
T-handle extensions to form a spare
tire hook, and pull the spare tire out
from under the vehicle.

NOTE:

If either front tire is flat it

may be necessary to jack up the
vehicle to remove the compact
spare tire/cover assembly from
under the vehicle.

4. Stand the tire/cover assembly up-
right and remove the wheel spacer by
squeezing the winch retaining tabs to-
gether. Push the retainer through the
spare tire to release it from the wheel.

PREPARATIONS FOR
JACKING

1. Park the vehicle on a firm, level
surface. Avoid ice or slippery areas.

WARNING!

Do not attempt to change a tire on
the side of the vehicle close to mov-
ing traffic, pull far enough off the
road to avoid being hit when oper-
ating the jack or changing the
wheel.

2. Turn on the Hazard Warning
flasher.

3. Set the parking brake.

4. Place the shift lever into PARK.

5. Turn OFF the ignition.

6. Block both the
front and rear of
the wheel diago-
nally opposite the
jacking

position.

For

example,

if

changing the right

front tire, block the left rear wheel.

NOTE:

Passengers should not

remain in the vehicle when the ve-
hicle is being jacked.

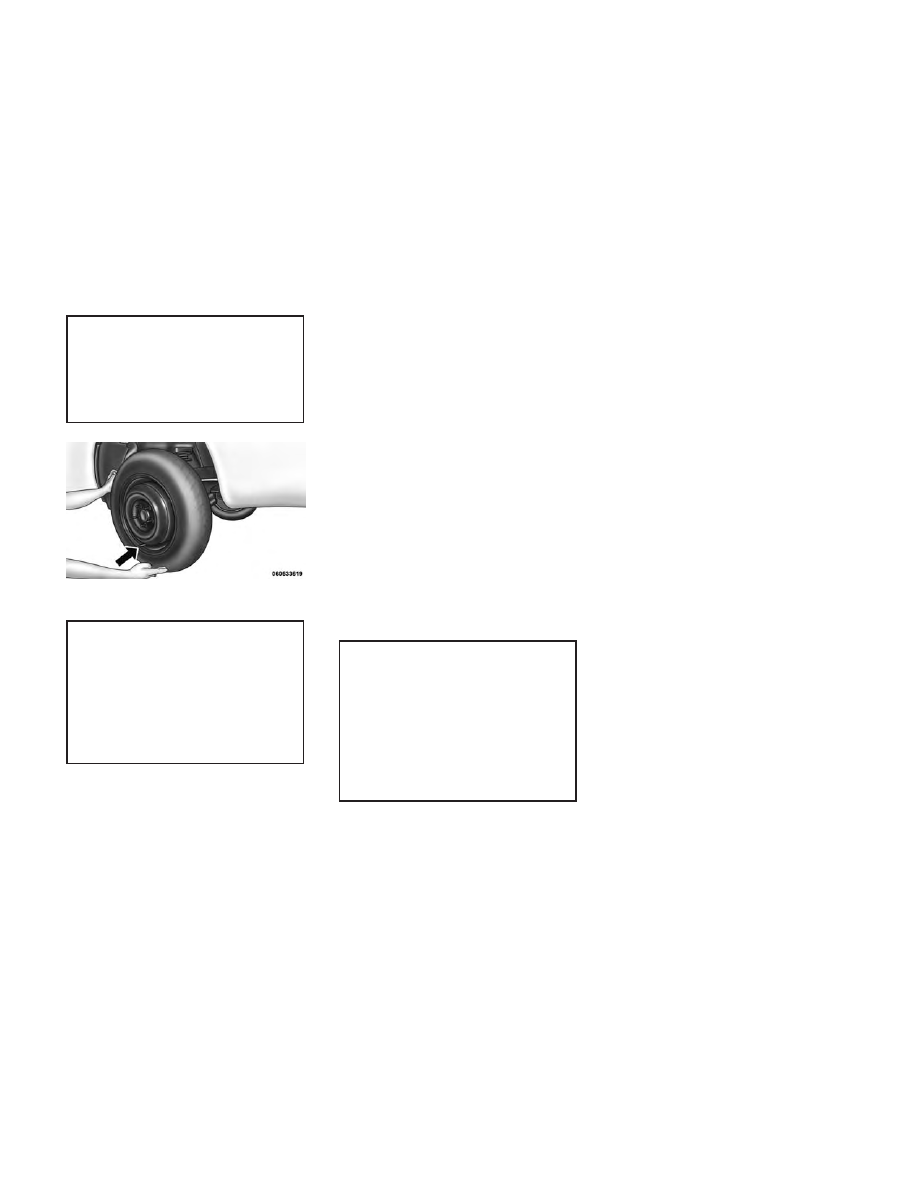

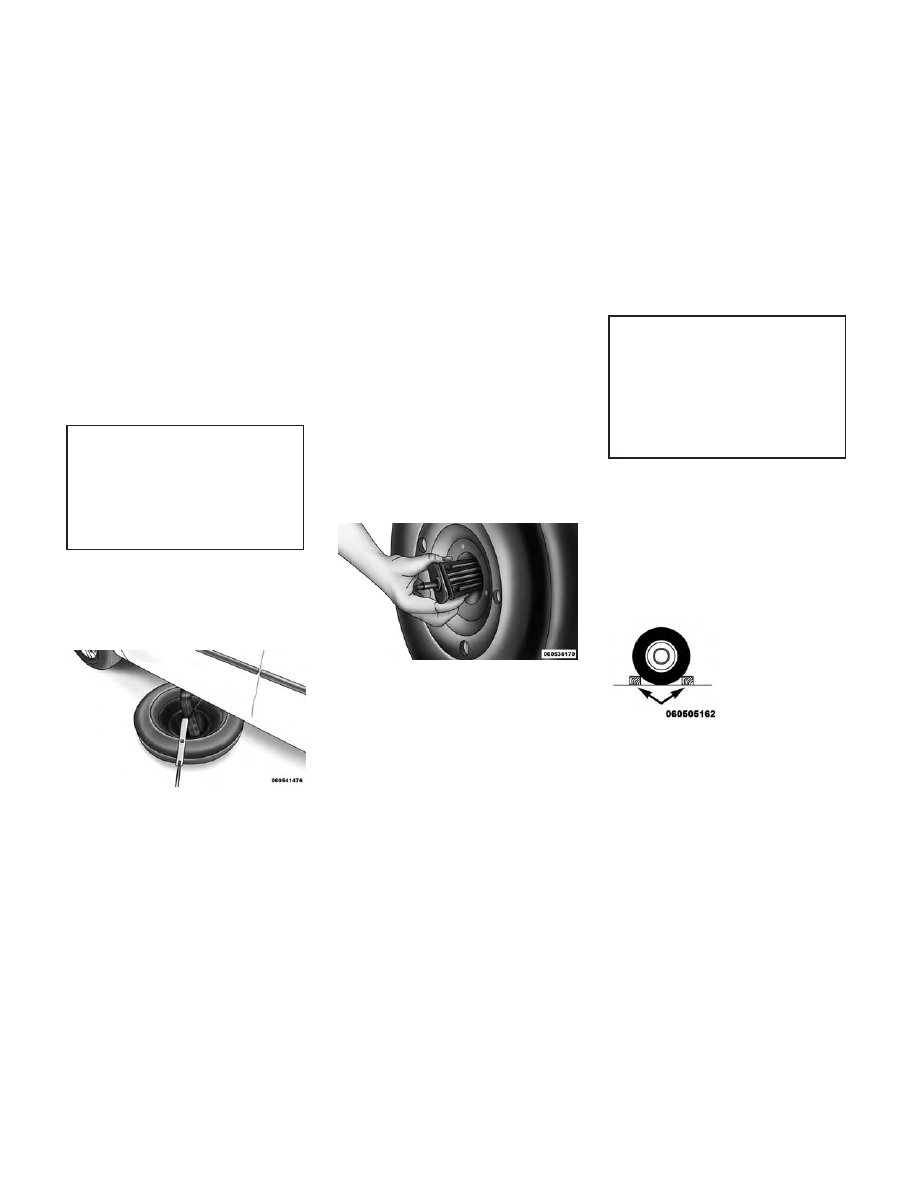

Pulling Spare Tire

Removing Wheel Spacer

290

JACKING INSTRUCTIONS

WARNING!

Carefully follow these tire changing
warnings to help prevent personal
injury or damage to your vehicle:
• Always park on a firm, level sur-

face as far from the edge of the
roadway as possible before rais-
ing the vehicle.

• Turn on the Hazard Warning

flasher.

• Block the wheel diagonally oppo-

site the wheel to be raised.

• Set the parking brake firmly and

set an automatic transmission in
PARK; a manual transmission in
REVERSE.

• Never start or run the engine with

the vehicle on a jack.

• Do not let anyone sit in the vehicle

when it is on a jack.

• Do not get under the vehicle when

it is on a jack. If you need to get
under a raised vehicle, take it to a
service center where it can be
raised on a lift.

(Continued)

WARNING!

(Continued)

• Only use the jack in the positions

indicated and for lifting this ve-
hicle during a tire change.

• If working on or near a roadway,

be extremely careful of motor
traffic.

• To assure that spare tires, flat or

inflated, are securely stowed,
spares must be stowed with the
valve stem facing the ground.

CAUTION!

Do not attempt to raise the vehicle
by jacking on locations other than
those indicated in the Jacking In-
structions for this vehicle.

NOTE: Refer to the “Compact
Spare Tire” section of “Tires –

General Information” for informa-
tion about the spare tire, its use,
and operation.

1. Loosen (but do not remove) the
wheel lug nuts by turning them to the
left one turn while the wheel is still on
the ground.

2. There are two jack engagement lo-
cations on each side of the vehicle
body. These locations are on the sill
flange of the vehicle body.

CAUTION!

Do not attempt to raise the vehicle
by jacking on locations other than
those indicated.

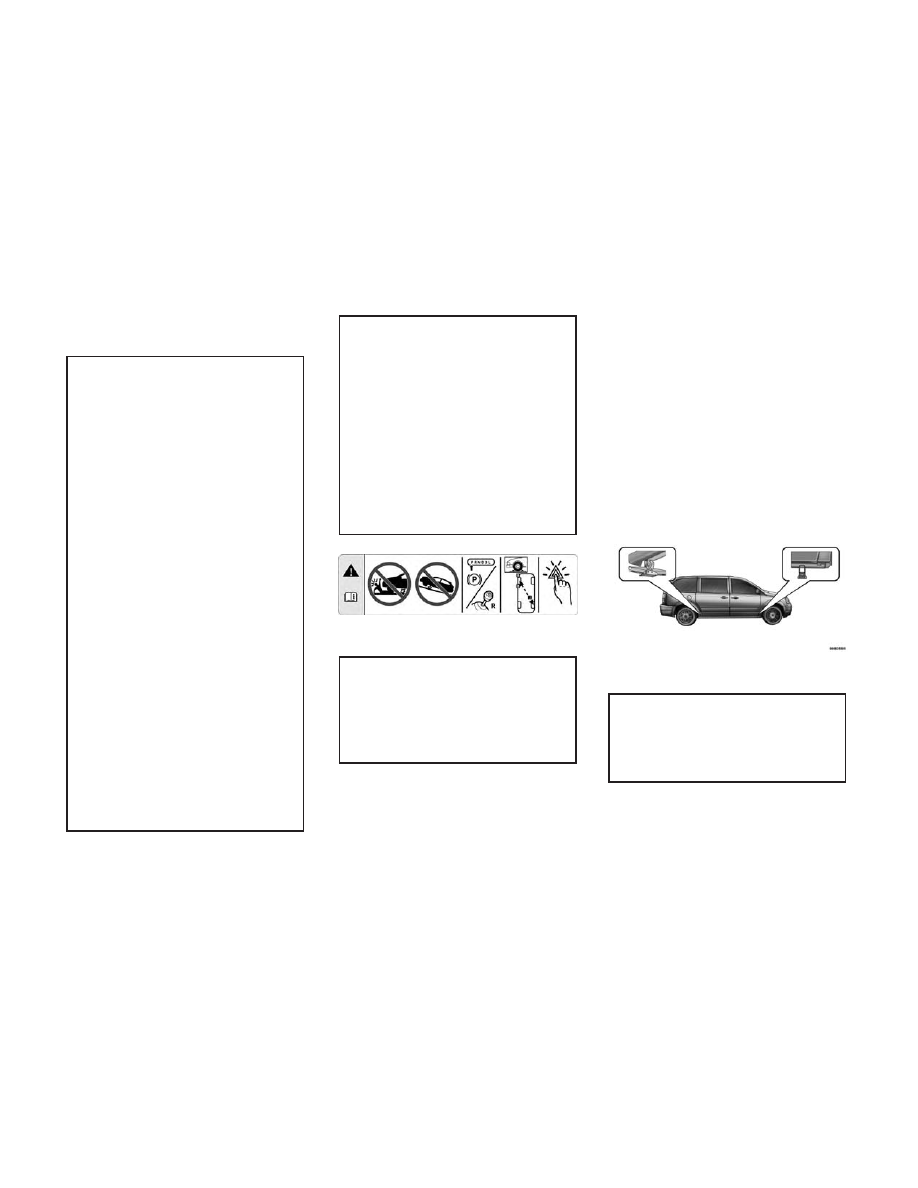

Jack Warning Label

Jack Locations

291

Rear jack locations are between a pair
of down-facing tabs on the sill flange
of the vehicle side body.

Front jack location is on the sill flange
of the vehicle body and is located 150
mm from door edge.

NOTE:

In some situations the

jack may need to be placed on its
side in order to be pushed under
the vehicle. Return the jack to its
correct orientation once it is under
the vehicle.

WARNING!

Being under a jacked-up vehicle is
dangerous. The vehicle could slip
off the jack and fall on you. You
could be crushed. Never get any
part of your body under a vehicle
that is on a jack. If you need to get
under a raised vehicle, take it to a
service center where it can be raised
on a lift.

3. Place the wrench on the jack screw
and turn to the right until the jack
head is properly engaged in the de-
scribed location. Do not raise the
vehicle until you are sure the jack
is securely engaged.

4. Raise the vehicle by turning the
jack screw to the right, using the
swivel wrench. Raise the vehicle only
until the tire just clears the surface
and enough clearance is obtained to
install the spare tire. Minimum tire lift
provides maximum stability.

WARNING!

Raising the vehicle higher than nec-
essary can make the vehicle less
stable. It could slip off the jack and
hurt someone near it. Raise the ve-
hicle only enough to remove the
tire.

5. Remove the wheel lug nuts, for
vehicles with wheel covers, remove
the cover from the wheel by hand. Do
not pry the wheel cover off. Then pull
the wheel off the hub.

6. Install the compact spare tire.
Lightly tighten the lug nuts.

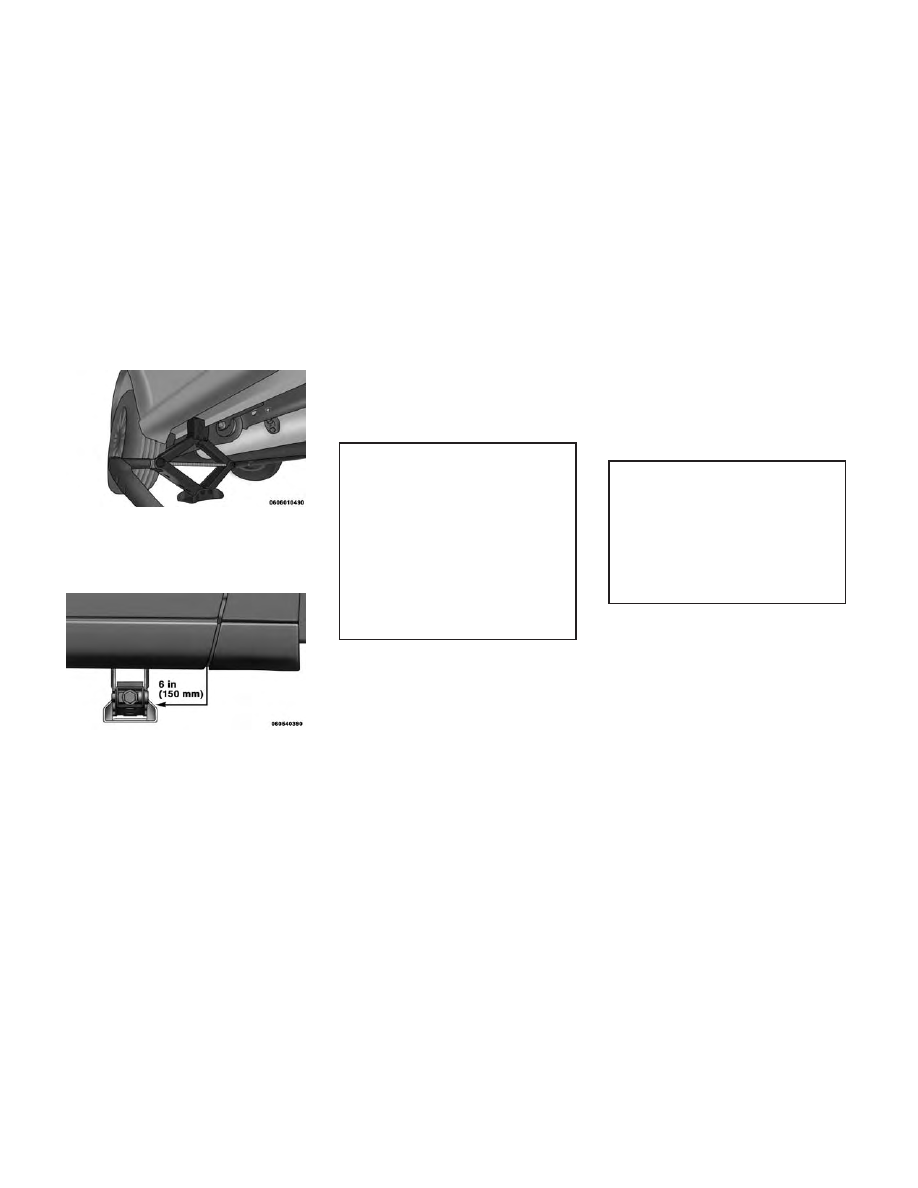

Rear Jacking Locations

Front Jacking Locations

292

CAUTION!

Be sure to mount the spare tire with
the valve stem facing outward. The
vehicle could be damaged if the
spare tire is mounted incorrectly.

WARNING!

To avoid the risk of forcing the ve-
hicle off the jack, do not tighten the
wheel nuts fully until the vehicle
has been lowered. Failure to follow
this warning may result in personal
injury.

NOTE:

Do not install the wheel

cover on the compact spare.

7. Lower the vehicle by turning the
jack screw to the left.

8. Finish tightening the lug nuts.
Push down on the wrench while at the
end of the handle for increased lever-
age. Tighten the lug nuts in a star
pattern until each nut has been tight-
ened twice. Refer to “Torque Specifi-
cations” in this section for proper
wheel lug nut torque. If in doubt
about the correct tightness, have them
checked with a torque wrench by your
authorized dealer or at a service sta-
tion.

9. Lower the jack to its fully-closed
position.

WARNING!

A loose tire or jack thrown forward
in a collision or hard stop could
endanger the occupants of the ve-
hicle. Always stow the jack parts
and the spare tire in the places pro-
vided. Have the deflated (flat) tire
repaired or replaced immediately.

10. Place the deflated (flat) tire and
compact spare tire cover assembly in
the rear cargo area. Do not stow the
deflated tire in the spare tire loca-
tion. Have the full-sized tire repaired
or replaced, as soon as possible.

11. Stow the cable and wheel spacer
before driving the vehicle. Reas-
semble the winch handle extensions to
form a “T” and fit the winch T-handle
over the drive nut. Rotate the nut to
the right until the winch mechanism
clicks at least three times.

NOTE:

Refer to the “Spare Tire

Tools” section for instructions on
assembling the T-handle.

12. Stow the jack, jack handle and
winch handle tools back in the stow-
age compartment.

13. Check the compact spare tire
pressure as soon as possible. Correct
the tire pressure, as required.

Mounting Spare Tire

293

SECURING THE SPARE
TIRE

1. Assemble the winch handle exten-
sions to form a T-handle and fit the
winch T-handle over the drive nut.
Rotate the nut to the left until the
winch

mechanism

stops

turning

freely. This will allow enough slack in
the cable to allow you to pull the
wheel spacer out from under the ve-
hicle.

WARNING!

A loose compact spare tire/cover
assembly, thrown forward in a col-
lision or hard stop could endanger
the occupants of the vehicle. Al-
ways stow the compact spare tire
with the cover assembly in the place
provided.

CAUTION!

The winch mechanism is designed
for use with the winch T-handle
only. Use of an air wrench or other
power tools is not recommended
and can damage the winch.

2. Assemble the winch handle exten-
sions to form the spare tire hook, and
pull the wheel spacer from under the
vehicle.

3. Turn the compact spare tire so that
the valve stem is down, and place the
tire into the spare tire/cover assembly.
Slide the wheel spacer through the
center of the wheel and spare tire/
cover assembly, so that the two re-
tainer tabs snap out and engage the
spare tire cover on the opposite side.

CAUTION!

The compact spare tire/cover as-
sembly must be used when the
compact spare tire is stored. Failure
to use this cover could drastically
reduce the life of the compact spare
tire.

WARNING!

Verify that both retainer tabs of the
wheel spacer have been properly
extended through the center of the
wheel and spare tire/cover assem-
bly. Failure to properly engage both
retainer tabs could result in loss of
the spare tire and cover assembly,
which will cause vehicle damage
and may cause loss of vehicle con-
trol.

4. Using the winch T-handle, rotate
the drive nut to the right until the
compact spare tire/cover assembly is
drawn into place against the under-
side of the vehicle.

5. Continue to rotate the nut to the
right until you hear the winch mecha-
nism click three times. It cannot be
overtightened. Check under the ve-
hicle to ensure the compact spare tire/
cover assembly is positioned correctly
against the underside of the vehicle.

294

CAUTION!

The winch mechanism is designed
specifically to stow a compact spare
tire only. Do not attempt to use the
winch to stow the full size flat tire,
or any other full-size tire. Vehicle
damage may result.

ROAD TIRE
INSTALLATION

Vehicles Equipped With Wheel
Covers

1. Mount the road tire on the axle.

2. To ease the installation process for
steel wheels with wheel covers, install
two lug nuts on the mounting studs
which are on each side of the valve
stem. Install the lug nuts with the cone
shaped end of the nut toward the
wheel. Lightly tighten the lug nuts.

3. Align the valve notch in the wheel
cover with the valve stem on the
wheel. Install the cover by hand,
snapping the cover over the two lug
nuts. Do not use a hammer or exces-
sive force to install the cover.

4. Install the remaining lug nuts with
the cone shaped end of the nut toward
the wheel. Lightly tighten the lug
nuts.

WARNING!

To avoid the risk of forcing the ve-
hicle off the jack, do not tighten the
wheel nuts fully until the vehicle
has been lowered. Failure to follow
this warning may result in personal
injury.

5. Lower the vehicle to the ground by
turning the jack handle counterclock-
wise.

6. Refer to “Torque Specifications”
in this section for correct lug nut
torque.

7. After 40 km check the lug nut
torque with a torque wrench to ensure
that all lug nuts are properly seated
against the wheel.

Vehicles Without Wheel Covers

1. Mount the road tire on the axle.

2. Install the remaining lug nuts with
the cone shaped end of the nut toward
the wheel. Lightly tighten the lug
nuts.

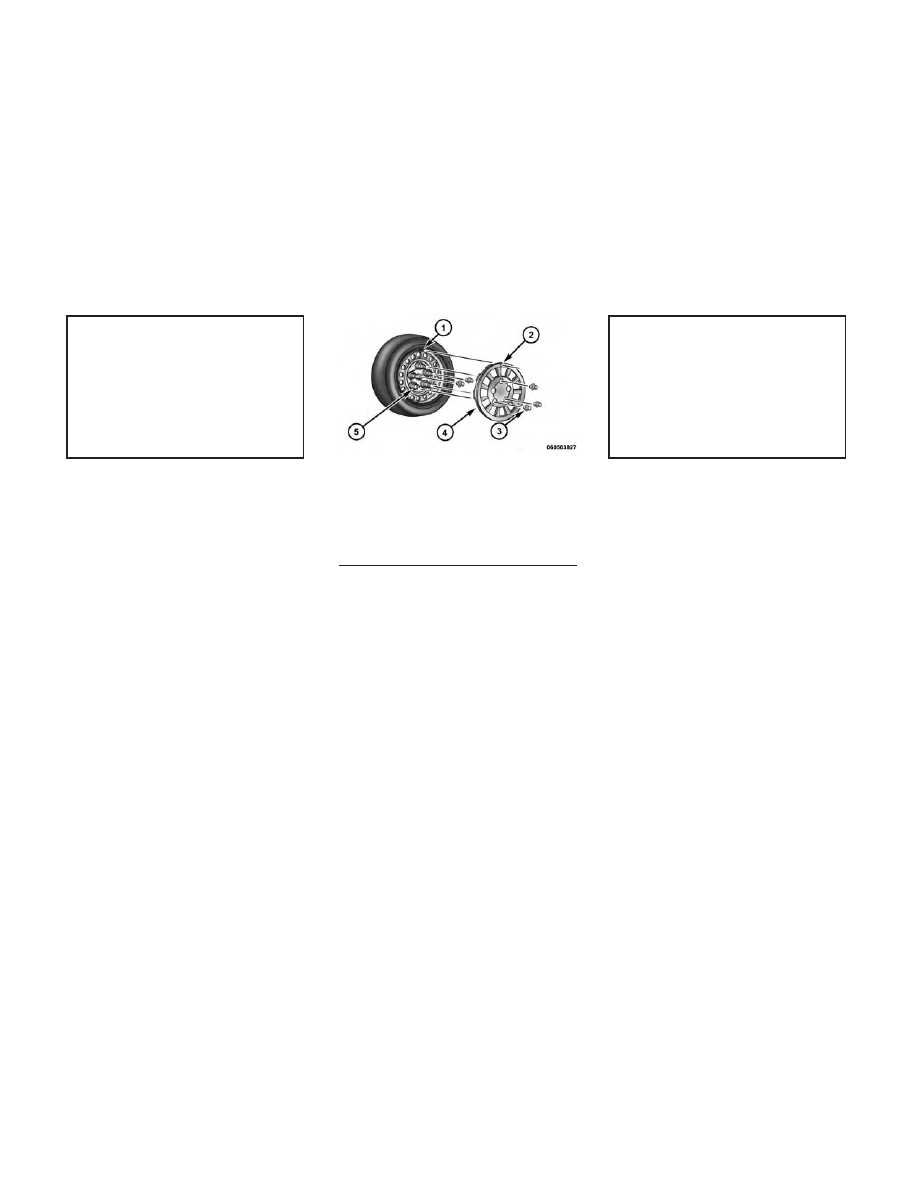

Tire And Wheel Cover Or Center Cap

1 — Valve Stem

4 — Wheel Cover

2 — Valve Notch 5 — Mounting

Stud

3 — Wheel Lug
Nut

295

WARNING!

To avoid the risk of forcing the ve-
hicle off the jack, do not tighten the
wheel nuts fully until the vehicle
has been lowered. Failure to follow
this warning may result in personal
injury.

3. Lower the vehicle to the ground by
turning the jack handle counterclock-
wise.

4. Refer to “Torque Specifications”
in this section for correct lug nut
torque.

5. After 40 km check the lug nut
torque with a torque wrench to ensure
that all lug nuts are properly seated
against the wheel.

JUMP-STARTING

If your vehicle has a discharged bat-
tery it can be jump-started using a set
of jumper cables and a battery in an-
other vehicle or by using a portable
battery booster pack. Jump-starting
can be dangerous if done improperly
so please follow the procedures in this
section carefully.

NOTE: When using a portable
battery booster pack follow the
manufacturer’s operating instruc-
tions and precautions.

CAUTION!

Do not use a portable battery
booster pack or any other booster
source with a system voltage
greater than 12 Volts or damage to
the battery, starter motor, alterna-
tor or electrical system may occur.

WARNING!

Do not attempt jump-starting if the
battery is frozen. It could rupture or
explode and cause personal injury.

PREPARATIONS FOR
JUMP-START

The battery in your vehicle is located
on the left side of the engine compart-
ment.

WARNING!

• Take care to avoid the radiator

cooling fan whenever the hood is
raised. It can start anytime the
ignition switch is ON. You can be
injured by moving fan blades.

• Remove any metal jewelry such

as rings, watch bands and brace-
lets that could make an inadver-
tent electrical contact. You could
be seriously injured.

• Batteries contain sulfuric acid

that can burn your skin or eyes
and generate hydrogen gas which
is flammable and explosive. Keep
open flames or sparks away from
the battery.

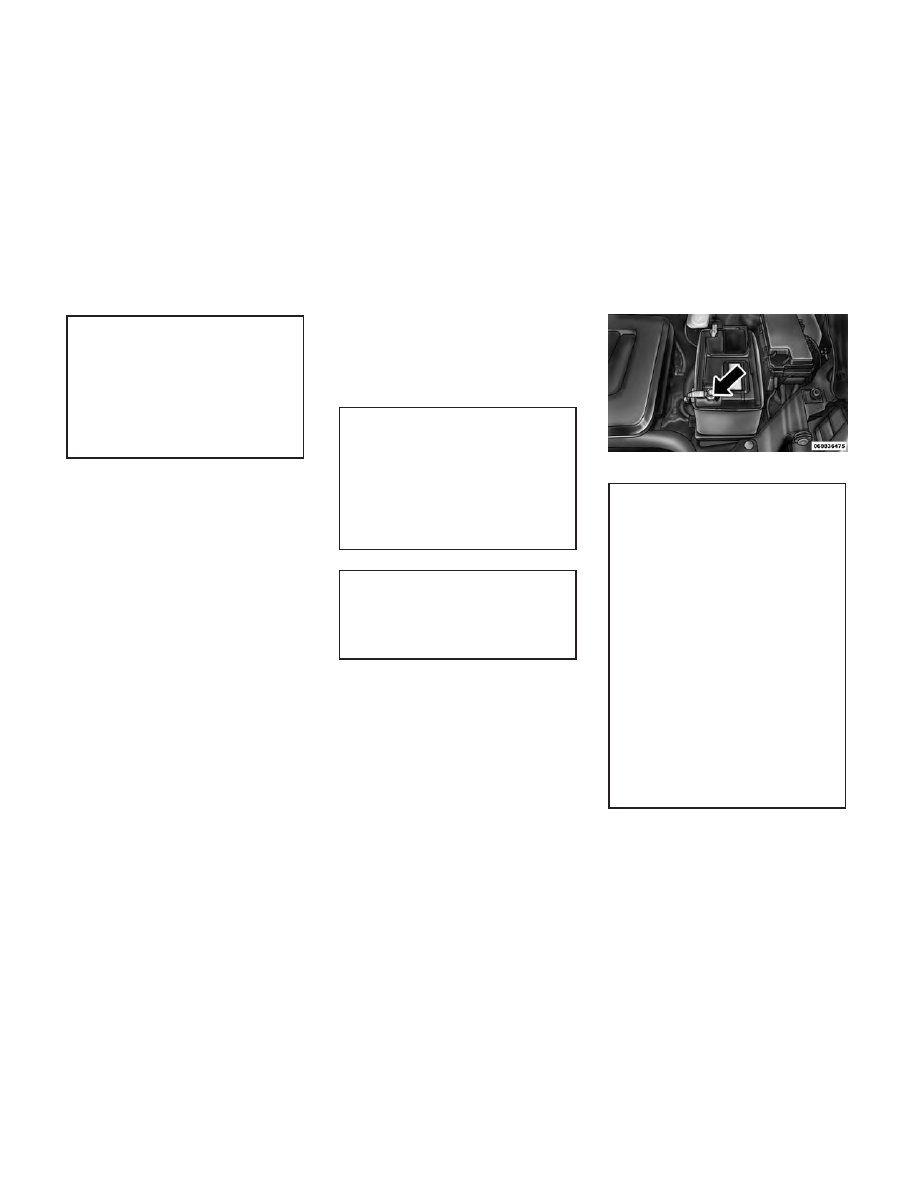

Positive Battery Post

296

1. Set the parking brake, shift the
automatic transmission into PARK
and turn the ignition to LOCK.

2. Turn off the heater, radio, and all
unnecessary electrical accessories.

3. If using another vehicle to jump-
start the battery, park the vehicle
within the jumper cables reach, set
the parking brake and make sure the
ignition is OFF.

WARNING!

Do not allow vehicles to touch each
other as this could establish a
ground connection and personal in-
jury could result.

JUMP-STARTING
PROCEDURE

WARNING!

Failure to follow this procedure
could result in personal injury or
property damage due to battery ex-
plosion.

CAUTION!

Failure to follow these procedures
could result in damage to the
charging system of the booster ve-
hicle or the discharged vehicle.

1. Connect the positive (+) end of the
jumper cable to the positive (+) post of
the discharged vehicle.

2. Connect the opposite end of the
positive (+) jumper cable to the posi-
tive (+) post of the booster battery.

3. Connect the negative end (-) of the
jumper cable to the negative (-) post
of the booster battery.

4. Connect the opposite end of the
negative (-) jumper cable to a good
engine ground (exposed metal part of
the discharged vehicle’s engine) away
from the battery and the fuel injection
system.

WARNING!

Do not connect the jumper cable to
the negative (-) post of the dis-
charged battery. The resulting elec-
trical spark could cause the battery
to explode and could result in per-
sonal injury. Only use the specific
ground point, do not use any other
exposed metal parts.

5. Start the engine in the vehicle that
has the booster battery, let the engine
idle a few minutes, and then start the
engine in the vehicle with the dis-
charged battery. Once the engine is
started, remove the jumper cables in
the reverse sequence:

6. Disconnect the negative (-) jumper
cable from the negative (-) post of the
vehicle with the discharged battery.

7. Disconnect the negative end (-) of
the jumper cable from the negative (-)
post of the booster battery.

8. Disconnect the opposite end of the
positive (+) jumper cable from the
positive (+) post of the booster bat-
tery.

297

9. Disconnect the positive (+) end of
the jumper cable from the positive (+)
post of the discharged vehicle.

If frequent jump-starting is required
to start your vehicle you should have
the battery and charging system in-
spected at your authorized dealer.

CAUTION!

Accessories plugged into the vehicle
power outlets draw power from the
vehicle’s battery, even when not in
use (i.e., cellular phones, etc.). Even-
tually, if plugged in long enough
without engine operation, the vehi-
cle’s battery will discharge suffi-
ciently to degrade battery life and/or
prevent the engine from starting.

FREEING A STUCK
VEHICLE

If your vehicle becomes stuck in mud,
sand or snow, it can often be moved
using a rocking motion. Turn the steer-
ing wheel right and left to clear the area
around the front wheels. Then shift
back and forth between DRIVE and

REVERSE while gently pressing the
accelerator. Use the least amount of
accelerator pedal pressure that will
maintain the rocking motion, without
spinning the wheels or racing the en-
gine.

CAUTION!

Racing the engine or spinning the
wheels may lead to transmission
overheating and failure. Allow the
engine to idle with the transmission
in NEUTRAL for at least one minute
after

every

five

rocking-motion

cycles. This will minimize overheat-
ing and reduce the risk of transmis-
sion failure during prolonged efforts
to free a stuck vehicle.

NOTE: Press the "ESC Off" switch,
to place the Electronic Stability
Control (ESC) system in "Partial Off"
mode before rocking the vehicle. Re-
fer to “Electronic Brake Control Sys-
tem” in “Starting and Operating” for
further information. Once the ve-
hicle has been freed, press the "ESC
Off" switch again to restore "ESC
On" mode.

CAUTION!

• When “rocking” a stuck vehicle

by shifting between DRIVE and
REVERSE, do not spin the
wheels faster than 24 km/h, or
drivetrain damage may result.

• Revving the engine or spinning

the wheels too fast may lead to
transmission

overheating

and

failure. It can also damage the
tires. Do not spin the wheels
above 48 km/h while in gear (no
transmission shifting occurring).

WARNING!

Fast spinning tires can be danger-
ous. Forces generated by excessive
wheel speeds may cause damage, or
even failure, of the axle and tires. A
tire could explode and injure some-
one. Do not spin your vehicle's
wheels faster than 48 km/h or for
longer than 30 seconds continu-
ously without stopping when you
are stuck and do not let anyone
near a spinning wheel, no matter
what the speed.

298

TOWING A DISABLED
VEHICLE

NOTE: This

section

describes

procedures for towing a disabled
vehicle using a commercial towing
service.

Towing Condition

Wheels OFF the Ground

ALL MODELS

Flat Tow

NONE

If transmission is operable:

• Transmission in NEUTRAL

• 40 km/h max speed
• 24 km max distance

Wheel lift or Dolly Tow

Rear

Front

OK

Flatbed

ALL

BEST METHOD

Proper towing or lifting equipment is
required to prevent damage to your
vehicle. Use only tow bars and other
equipment designed for this purpose,
following equipment manufacturer’s
instructions. Use of safety chains is
mandatory. Attach a tow bar or other
towing device to main structural
members of the vehicle, not to bum-
pers or associated brackets. State and
local laws regarding vehicles under
tow must be observed.

If you must use the accessories (wip-
ers, defrosters, etc.) while being
towed, the ignition must be in the
ON/RUN position, not the ACC posi-
tion.

If the vehicle’s battery is discharged,
refer to "Shift Lever Override" in this
section for instructions on shifting the
transmission out of PARK for towing.

CAUTION!

• Do not use sling type equipment

when towing. Damage to the fas-
cia will occur.

• When securing the vehicle to a

flatbed truck, do not attach to
front or rear suspension compo-
nents. Damage to your vehicle
may result from improper towing.

(Continued)

299

CAUTION!

(Continued)

• Do not push or tow this vehicle

with another vehicle as damage to
the bumper fascia and transmis-
sion may result.

• If the vehicle being towed re-

quires

steering,

the

ignition

switch must be in the ON/RUN or
ACC position, not in the LOCK/
OFF position.

Without The Key Fob

Special care must be taken when the
vehicle is towed with the ignition in
the LOCK/OFF position. The only
approved method of towing without
the key fob is with a flatbed truck.
Proper towing equipment is necessary
to prevent damage to the vehicle.

With Ignition Key

The manufacturer recommends tow-
ing your vehicle with all four wheels
OFF the ground using a flatbed. If
flatbed equipment is not available,
and the transmission is operable, the

vehicle may be flat towed (with all
four wheels on the ground) under the
following conditions:

• The transmission must be in NEU-

TRAL.

• The towing distance must not ex-

ceed 24 km.

• The towing speed must not exceed

40 km/h.

If the transmission is not operable,
or the vehicle must be towed faster
than 40 km/h or farther than
24 km, it must be towed with the
front wheels OFF the ground (us-
ing a flatbed truck, towing dolly, or
wheel lift equipment with the front
wheels raised).

CAUTION!

Towing faster than 40 km/h or far-
ther than 24 km with front wheels
on the ground can cause severe
transmission damage. Such dam-
age is not covered by the New Ve-
hicle Limited Warranty.

CAUTION!

Towing this vehicle in violation of
the above requirements can cause
severe transmission damage. Dam-
age from improper towing is not
covered under the New Vehicle
Limited Warranty.

SHIFT LEVER
OVERRIDE

If a malfunction occurs and the shift
lever cannot be moved out of the
PARK position, you can use the fol-
lowing procedure to temporarily
move the shift lever:

1. Turn the engine OFF.

2. Firmly apply the parking brake.

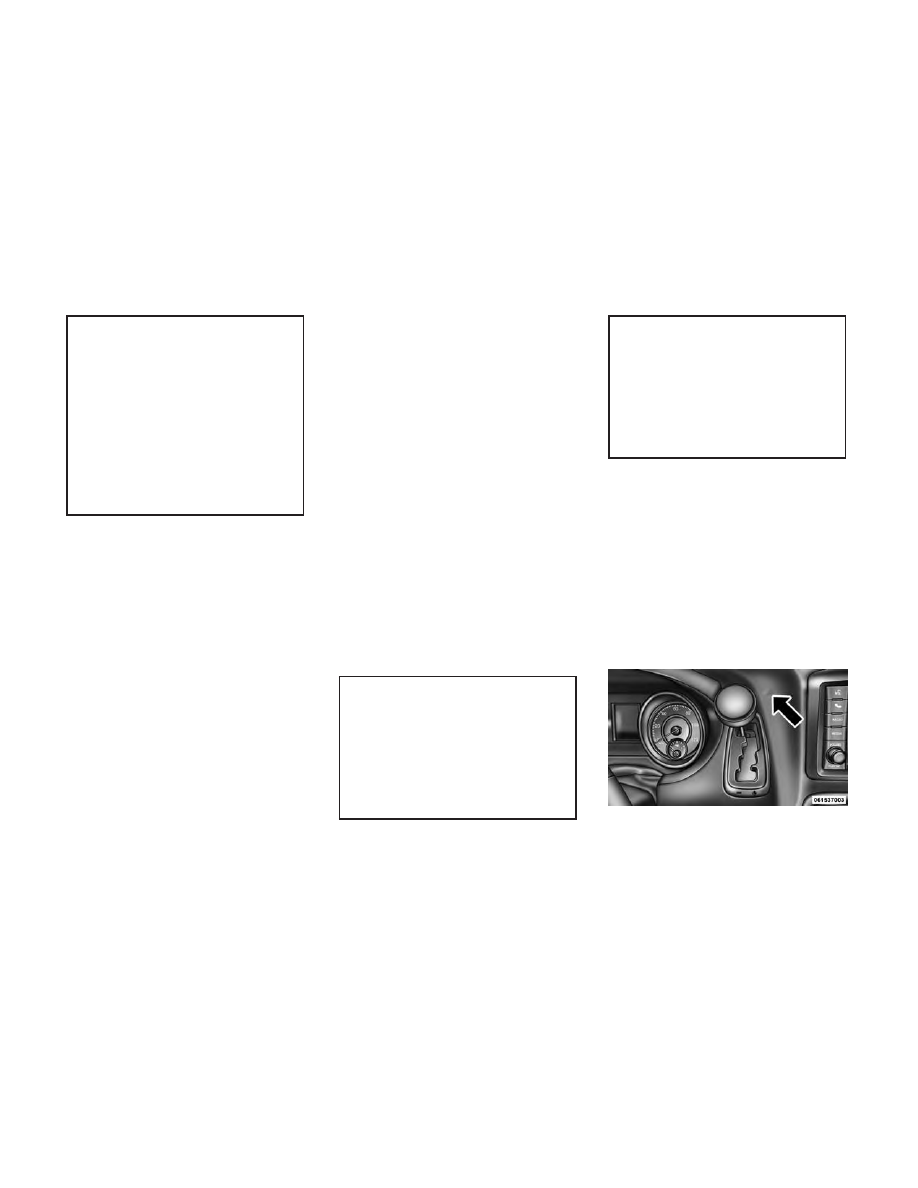

Shift Lever Override Access Cover

300
