unavailable. If this occurs, try activat-
ing ACC again later, following a key
cycle. If the problem persists, see your
authorized dealer.

PRECAUTIONS WHILE
DRIVING WITH ACC

In certain driving situations, ACC
may have detection issues. In these
cases, ACC may brake late or unex-
pectedly. The driver needs to stay
alert and may need to intervene.

Adding A Trailer Hitch

The weight of a trailer/hitch may af-
fect the performance of ACC. If there
is a noticeable change in performance
following the installation of a trailer/
hitch, or if the ACC performance does
not return to normal after removing
the trailer/hitch see your authorized
dealer.

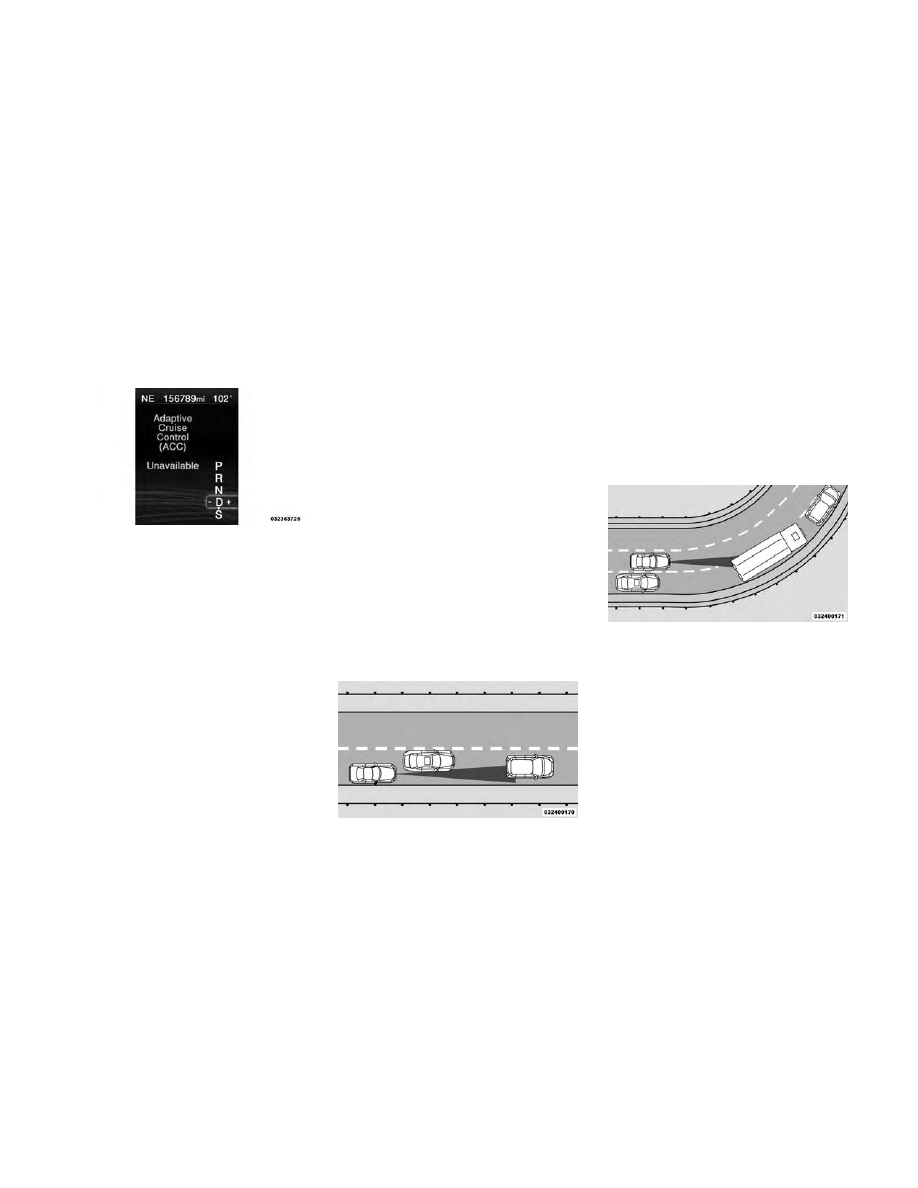

Offset Driving

ACC may not detect a vehicle in the
same lane that is offset from your
direct line of travel, or a vehicle merg-
ing in from a side lane. There may not
be sufficient distance to the vehicle
ahead. The offset vehicle may move in
and out of the line of travel, which can
cause your vehicle to brake or accel-
erate unexpectedly.

Turns And Bends

In turns or bends, ACC may detect a
vehicle ahead too late or too early.
This may cause your vehicle to brake
late or unexpectedly. Give extra atten-
tion in curves and be ready to apply
the brakes if necessary. Be sure to
select an appropriate speed while
driving in curves.

ACC may occasionally provide brak-
ing and/or a driver alert that you con-
sider unnecessary. This may be the
system’s response to signs, guardrails,
and other stationary objects in a
curve. This may also occur at the base
of steep hills. This is normal operation
and your vehicle does not require ser-
vice.

Adaptive Cruise Control (ACC)

Unavailable Warning

133

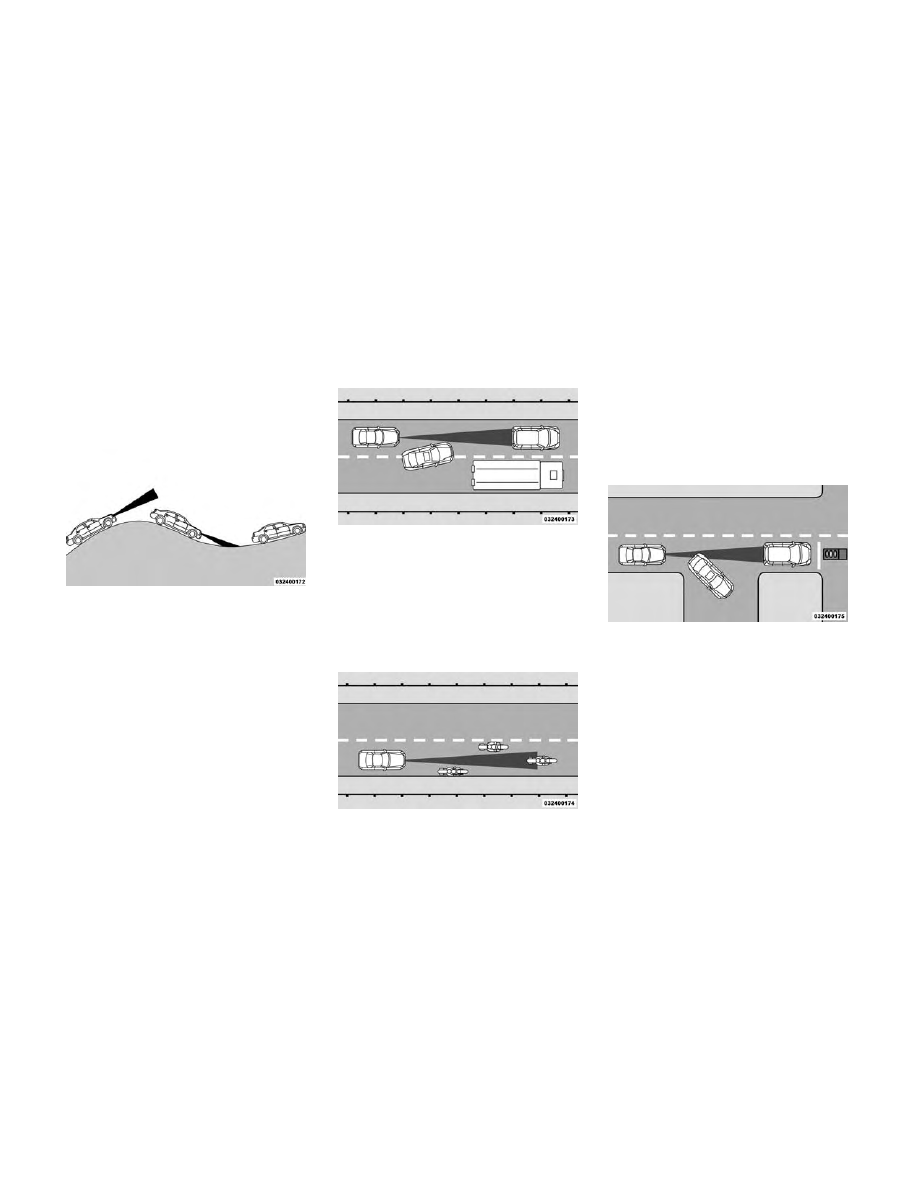

Using ACC On Hills

When driving on hills, ACC may not
detect a vehicle in your lane. Depend-
ing on the speed, vehicle load, traffic
conditions, and the steepness of the
hills, ACC performance may be lim-
ited.

Lane Changing

ACC may not detect a vehicle until it
is completely in the lane in which you
are traveling. In the illustration
shown, ACC has not yet detected the
vehicle changing lanes and it may not
detect the vehicle until it's too late for
the ACC system to take action. ACC
may not detect a vehicle until it is
completely in the lane. There may not

be sufficient distance to the lane-
changing vehicle. Always be attentive
and ready to apply the brakes if nec-
essary.

Narrow Vehicles

Some narrow vehicles traveling near
the outer edges of the lane or edging
into the lane are not detected until
they have moved fully into the lane.
There may not be sufficient distance
to the vehicle ahead.

Stationary Objects And Vehicles

ACC does not react to stationary ob-
jects and stationary vehicles. For ex-
ample, ACC will not react in situa-
tions where the vehicle you are
following exits your lane and the ve-
hicle ahead is stopped in your lane.
Always be attentive and ready to ap-
ply the brakes if necessary.

NORMAL (FIXED SPEED)
CRUISE CONTROL MODE

In addition to Adaptive Cruise Con-
trol mode, a normal (fixed speed)
Cruise Control mode is available for
cruising at fixed speeds. The normal
Cruise Control mode is designed to
maintain a set cruising speed without
requiring the driver to operate the

134

accelerator. Cruise Control can only
be operated if the vehicle speed is
above 30 km/h.

To change modes, press the MODE
button when the system is in either the
OFF, READY, or SET position.
“Cruise Ready” will be displayed if
the system was in ACC READY or
ACC SET position. “Cruise Off” will
be displayed if the system was in the
ACC OFF position. To switch back to
Adaptive Cruise Control mode, press
the MODE button a second time.

WARNING!

In the normal Cruise Control mode,
the system will not react to vehicles
ahead. In addition, the proximity
warning does not activate and no
alarm will sound even if you are too
close to the vehicle ahead since nei-
ther the presence of the vehicle
ahead nor the vehicle-to vehicle
distance is detected. Be sure to
maintain a safe distance between
your vehicle and the vehicle ahead.
Always be aware which mode is
selected.

To Set A Desired Speed

When the vehicle reaches the speed
desired, press the SET - button and
release. The EVIC will display the set
speed.

NOTE: You must observe the dis-
play when setting or changing
speed, not the speedometer.

To Vary The Speed Setting

There are two ways to change the set
speed:

• Use the accelerator pedal to adjust

the vehicle to the desired speed and
press the SET - button.

• Tap the RES + or SET - button to

increase or decrease the set speed in
1.6 km/h increments respectively.
Hold the RES + or SET - button for
10 km/h increments.

To Cancel

The system will disable normal Cruise
Control without erasing the memory
if:

• You softly tap or depress the brake

pedal.

• You press the CANCEL button.

• The Electronic Stability Control/

Traction Control System (ESC/
TCS) activates.

To Resume

Press the RES + button and then re-
move your foot from the accelerator
pedal. The EVIC will display the last
set speed.

To Turn Off

The system will turn off and erase the
set speed in memory if:

• You push and release the ON/OFF

button.

• You turn off the ignition.

• You switch off ESC.

If the Cruise Control system is turned
off and reactivated, the system will
return to the last driver setting (ACC
or Normal Cruise Control).

135

FORWARD COLLISION
WARNING (for
versions/markets, where
provided)

Forward Collision Warning (FCW)
warns the driver of a potential colli-
sion with the vehicle in front of you
and prompts the driver to take action
in order to avoid the collision.

FCW monitors the information from
the forward looking sensor as well as
the

Electronic

Brake

Controller

(EBC), wheel speed sensors, i.e., to
calculate a probable rear-end colli-
sion. When the system determines
that a rear-end collision is probable a
warning message (both audible and
visual) will be displayed on the EVIC.
When the system determines a colli-
sion with the vehicle in front of you is
no longer probable, the warning mes-
sage will be deactivated.

NOTE: The minimum speed for
FCW activation is 16 km/h.

WARNING!

Forward Collision Warning (FCW)
is not intended to avoid a collision
on its own, nor can FCW detect
every type of potential collision.
The driver has the responsibility to
avoid a collision by controlling the
vehicle via braking and steering.
Failure to follow this warning could
lead to serious injury or death.

Changing FCW Status

The FCW feature can be set to far, set
to near or turned off using the
Uconnect®

System,

refer

to

“Uconnect® Settings” in “Under-
standing Your Instrument Panel” for
further information. The FCW Status
Off, Near or Far will be displayed in
the Uconnect® display.

The default status of FCW is the
“Far” setting, this allows the system
to warn you of a possible collision
with the vehicle in front of you when
you are farther away. This gives you
the most reaction time.

Changing the FCW status to the
“Near” setting, allows the system to

warn you of a possible collision with
the vehicle in front of you when you
are much closer. This setting provides
less reaction time than the “Far” set-
ting, which allows for a more dynamic
driving experience.

Changing the FCW status to “Off”
prevents the system from warning you
of a possible collision with the vehicle
in front of you.

NOTE:

• In the “Off” setting FCW OFF

will

be

displayed

on

the

Uconnect® display.

• The system will retain the last

setting selected by the driver af-
ter ignition shut down.

• FCW will not react to irrelevant

objects such as overhead ob-
jects, ground reflections, objects
not in the path of the car, sta-
tionary objects that are far away,
oncoming traffic, or leading ve-
hicles with the same or higher
rate of speed.

136

• If the FCW becomes disabled

then a warning will display on
the EVIC screen.

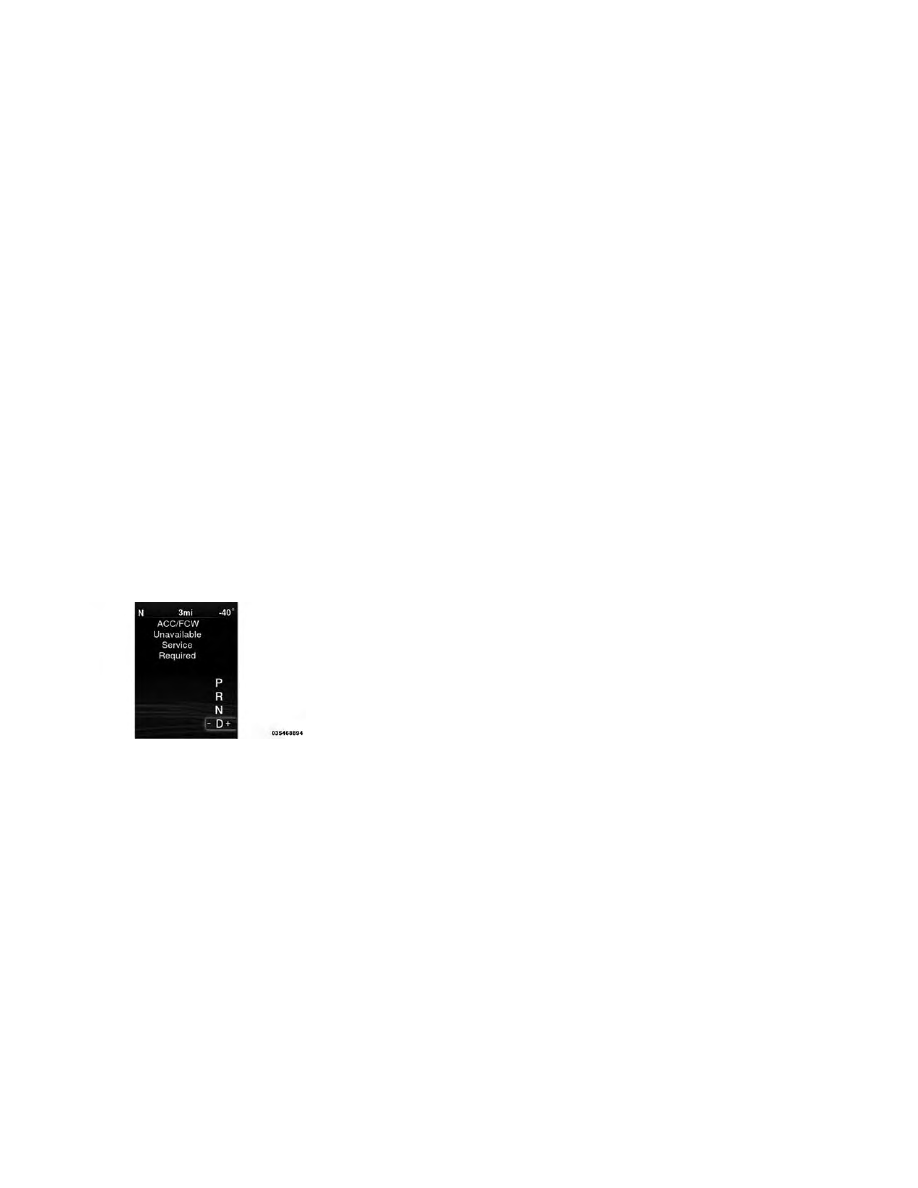

FCW Unavailable Warning

If the system turns off, and the EVIC
displays “ACC/FCW Unavailable,
Service Required”, there may be a
temporary malfunction that limits
FCW functionality. Although the ve-
hicle is still drivable under normal
conditions, FCW will be temporarily
unavailable. If this occurs, try activat-
ing FCW again later, following a key
cycle. If the problem persists, see your
authorized dealer.

PARKSENSE® PARK
ASSIST

The ParkSense® Park Assist system
provides visual and audible indica-
tions of the distance between the rear
and/or front fascia and a detected ob-
stacle when backing up or moving
forward, e.g. during a parking ma-
neuver. Refer to ParkSense® System
Usage Precautions for limitations of
this system and recommendations.

ParkSense® will retain the last sys-
tem state (enabled or disabled) from
the last ignition cycle when the igni-
tion is changed to the ON/RUN posi-
tion.

ParkSense® can be active only when
the shift lever is in REVERSE or
DRIVE. If ParkSense® is enabled at
one of these shift lever positions, the
system will remain active until the
vehicle speed is increased to approxi-
mately 11 km/h or above. The system
will become active again if the vehicle
speed is decreased to speeds less than
approximately 9 km/h.

PARKSENSE® SENSORS

The four ParkSense® sensors, located
in the rear fascia/bumper, monitor the
area behind the vehicle that is within
the sensors’ field of view. The sensors
can detect obstacles up to approxi-
mately 150 cm from the rear fascia/
bumper in the horizontal direction,
depending on the location, type and
orientation of the obstacle.

The six ParkSense® sensors, located
in the front fascia/bumper, monitor
the area in front of the vehicle that is
within the sensors’ field of view. The
sensors can detect obstacles up to ap-
proximately 120 cm from the front
fascia/bumper in the horizontal direc-
tion, depending on the location, type
and orientation of the obstacle.

PARKSENSE® WARNING
DISPLAY

The ParkSense® Warning screen will
only be displayed if Sound and Dis-
play is selected from the Uconnect®

ACC/FCW Unavailable, Service

Required Warning

137

System. Refer to “Uconnect® Set-
tings” in “Understanding Your In-
strument Panel” for further informa-
tion.

The ParkSense® Warning screen is
located within the Electronic Vehicle
Information Center (EVIC). It pro-
vides visual warnings to indicate the
distance between the rear fascia/
bumper and/or front fascia/bumper
and the detected obstacle.

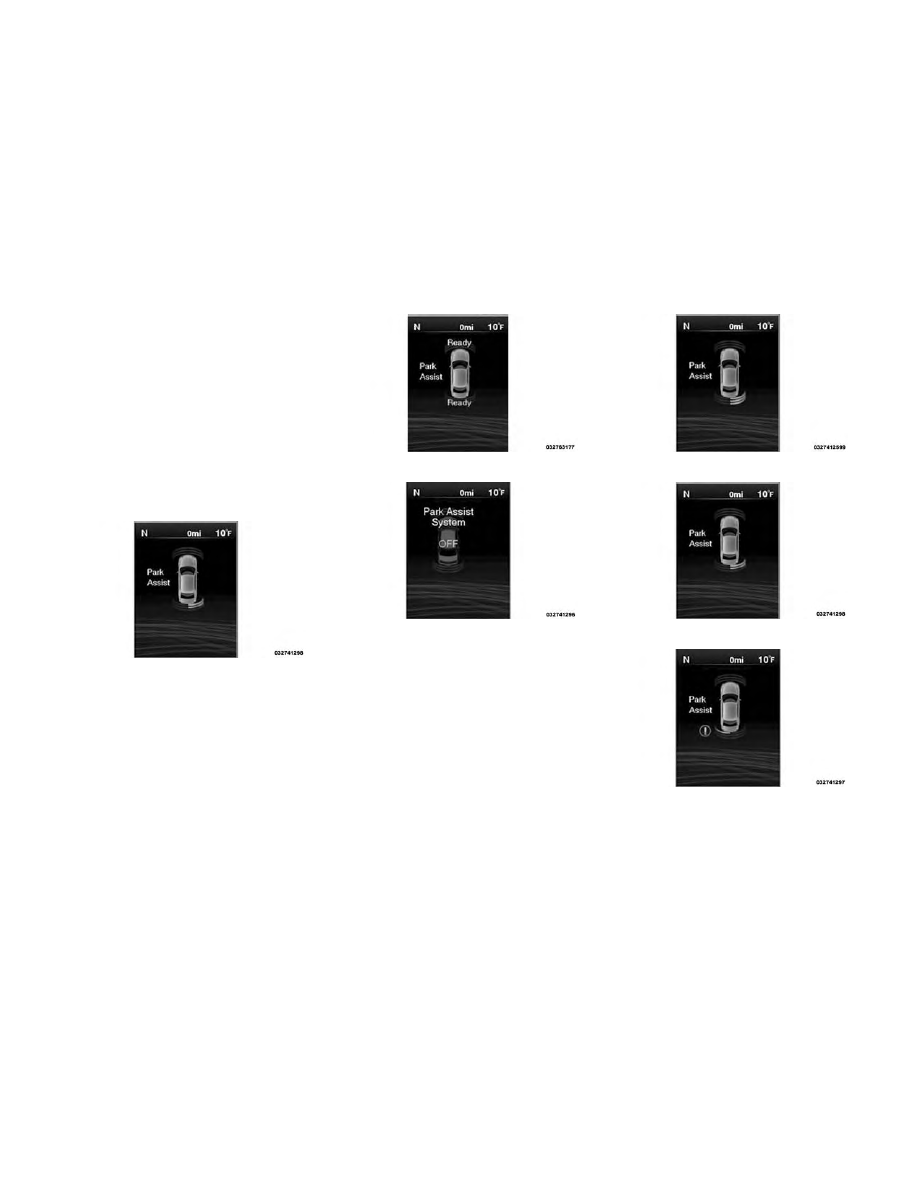

PARKSENSE® DISPLAY

The warning display will turn ON in-
dicating the system status when the
vehicle is in REVERSE or when the
vehicle is in DRIVE and an obstacle
has been detected.

The system will indicate a detected
obstacle by showing three solid arcs
and will produce a one-half second
tone. As the vehicle moves closer to
the object the EVIC display will show
fewer, flashing arcs and the sound
tone will change from slow, to fast, to
continuous.

Park Assist Display

Park Assist System ON

Park Assist System Off

Slow Tone

Fast Tone

Continuous Tone

138

The vehicle is close to the obstacle
when the EVIC display shows one
flashing arc and sounds a continuous
tone. The following chart shows the
warning alert operation when the sys-
tem is detecting an obstacle:

WARNING ALERTS

Rear Distance

(cm)

Greater than

150 cm

150-100 cm

100-65 cm

65-30 cm

Less than 30 cm

Front Distance

(cm)

Greater than

120 cm

120-100 cm

100-65 cm

65-30 cm

Less than 30 cm

Audible Alert

(Chime)

None

Single 1/2 sec-

ond tone (for

rear only)

Slow (for rear

only)

Fast

Continuous

Arc

None

3 Solid

(Continuous)

3 Slow Flashing

2 Slow Flashing

1 Slow Flashing

FRONT PARK ASSIST
AUDIBLE ALERTS

ParkSense® will turn off the Front
Park Assist audible alert (chime) after
approximately 3 seconds when an ob-
stacle has been detected, the vehicle is
stationary, and brake pedal is applied.

ENABLING AND
DISABLING PARKSENSE®

ParkSense® can be enabled and dis-
abled using the Uconnect® System.
The available choices are: Off, Sound
Only, or Sound and Display. Refer to
“Uconnect® Settings” in “Under-
standing Your Instrument Panel” for
further information.

When the ParkSense® soft-key is
pressed to disable the system, the EVIC

will display the “PARK ASSIST SYS-
TEM OFF” message for approximately
five seconds. Refer to “Electronic Ve-
hicle Information Center (EVIC)” in
“Understanding

Your

Instrument

Panel” for further information. When
the shift lever is moved to REVERSE
position and ParkSense® is turned off,
the instrument cluster will display
“PARK ASSIST SYSTEM OFF” mes-
sage for as long as the vehicle is in
REVERSE at or below 11 km/h.

139

SERVICE THE
PARKSENSE® PARK
ASSIST SYSTEM

During vehicle start up, when the
ParkSense® Park Assist system has
detected a fault condition, the Elec-
tronic Vehicle Information Center
(EVIC) will actuate a single chime,
once per ignition cycle, and it will
display the “CLEAN PARK ASSIST”,
“SERVICE PARK ASSIST” or the
“SERVICE PARK ASSIST SYSTEM”
message. Refer to “Electronic Vehicle
Information Center (EVIC)” in “Un-
derstanding Your Instrument Panel”
for further information. When the
shift lever is moved to REVERSE and
the system has detected a fault condi-
tion, the EVIC will display the
"CLEAN PARK ASSIST", "SERVICE
PARK ASSIST", or "SERVICE PARK
ASSIST SYSTEM" message for as
long as the vehicle is in REVERSE.
Under this condition, ParkSense®
will not operate.

CLEANING THE PARK
ASSIST SYSTEM

Clean the sensors with water, car
wash soap and a soft cloth. Do not use
rough or hard cloths. Do not scratch
or poke the sensors. Otherwise, you
could damage the sensors.

PARKSENSE® SYSTEM
USAGE PRECAUTIONS

NOTE:

• Ensure that the front and rear

bumper are free of snow, ice,
mud, dirt and debris to keep the
ParkSense® system operating
properly.

• Jackhammers, large trucks, and

other vibrations could affect the
performance of ParkSense®.

• When you turn ParkSense® off,

the EVIC will display “PARK
ASSIST SYSTEM OFF.” Further-
more,

once

you

turn

ParkSense® off, it remains off
until you turn it on again, even if
you cycle the ignition key.

• When you move the shift lever to

the

REVERSE

position

and

ParkSense® is turned off, the
EVIC will display “PARK AS-
SIST SYSTEM OFF” message for
as long as the vehicle is in RE-
VERSE at or below 11 km/h.

• ParkSense®,

when

on,

will

MUTE the radio when it is
sounding a tone.

• Clean the ParkSense® sensors

regularly, taking care not to
scratch or damage them. The
sensors must not be covered
with ice, snow, slush, mud, dirt
or debris. Failure to do so can
result in the system not working
properly. The ParkSense® sys-
tem might not detect an obstacle
behind or in front of the fascia/
bumper, or it could provide a
false indication that an obstacle
is behind or in front of the
fascia/bumper.

• Objects such as bicycle carriers,

trailer hitches, etc., must not be
placed within 30 cm from the

140

rear fascia/bumper while driv-
ing the vehicle. Failure to do so
can result in the system misin-
terpreting a close object as a
sensor problem, causing the
“SERVICE PARK ASSIST” mes-
sage to be displayed in the EVIC.

CAUTION!

• ParkSense® is only a parking aid

and it is unable to recognize every
obstacle, including small ob-
stacles. Parking curbs might be
temporarily detected or not de-
tected at all. Obstacles located
above or below the sensors will
not be detected when they are in
close proximity.

• The vehicle must be driven slowly

when using ParkSense® in order
to be able to stop in time when an
obstacle is detected. When back-
ing up, it is recommended that
the driver looks over his/her
shoulder

when

using

ParkSense®.

WARNING!

• Drivers must be careful when

backing up even when using the
ParkSense® Park Assist system.
Always check carefully behind
your vehicle, look behind you,
and be sure to check for pedestri-
ans, animals, other vehicles, ob-
structions, and blind spots before
backing up. You are responsible
for safety and must continue to
pay attention to your surround-
ings. Failure to do so can result in
serious injury or death.

(Continued)

WARNING!

(Continued)

• Before using the ParkSense®

Park Assist system, it is strongly
recommended

that

the

ball

mount and hitch ball assembly is
disconnected from the vehicle
when the vehicle is not used for
towing. Failure to do so can result
in injury or damage to vehicles or
obstacles because the hitch ball
will be much closer to the obstacle
than the rear fascia when the
warning display turns on the
single flashing arc and sounds the
continuous tone. Also, the sensors
could detect the ball mount and
hitch ball assembly, depending on
its size and shape, giving a false
indication that an obstacle is be-
hind the vehicle.

141

PARKVIEW® REAR
BACK UP CAMERA (for
versions/markets, where
provided)

Your vehicle may be equipped with
the ParkView® Rear Back Up Cam-
era that allows you to see an on-screen
image of the rear surroundings of
your vehicle whenever the shift lever
is put into REVERSE. The image will
be displayed on the radio touchscreen

display along with a caution note to
“check entire surroundings” across
the top of the screen. After five sec-
onds this note will disappear. The
ParkView® camera is located on the
rear of the vehicle above the rear Li-
cense plate.

When the vehicle is shifted out of RE-
VERSE, the rear camera mode is ex-
ited and the navigation or audio
screen appears again.

When displayed, static grid lines will
illustrate the width of the vehicle and
will show separate zones that will help
indicate the distance to the rear of the
vehicle. The following table shows the
approximate distances for each zone:

Zone

Distance to the rear of the vehicle

Red

0 - 30 cm

Yellow

30 cm - 1 m

Green

1 m or greater

142

WARNING!

Drivers must be careful when back-
ing up even when using the
ParkView® Rear Back Up Camera.
Always check carefully behind your
vehicle, and be sure to check for
pedestrians, animals, other ve-
hicles, obstructions, or blind spots
before backing up. You are respon-
sible for the safety of your sur-
roundings and must continue to
pay attention while backing up.
Failure to do so can result in serious
injury or death.

CAUTION!

• To

avoid

vehicle

damage,

ParkView® should only be used
as a parking aid. The ParkView®
camera is unable to view every
obstacle or object in your drive
path.

(Continued)

CAUTION!

(Continued)

• To avoid vehicle damage, the ve-

hicle must be driven slowly when
using ParkView® to be able to
stop in time when an obstacle is
seen. It is recommended that the
driver look frequently over his/
her

shoulder

when

using

ParkView®.

NOTE: If snow, ice, mud, or any
foreign substance builds up on the
camera lens, clean the lens, rinse
with water, and dry with a soft
cloth. Do not cover the lens.

TURNING PARKVIEW® ON
OR OFF — WITH TOUCH
SCREEN

Perform the following steps on the
touch screen to turn the Parkview®
Backup Camera ON or OFF:

1. Press the “More” soft-key.

2. Press the “Settings” soft-key.

3. Press the “Safety & Driving Assis-
tance” soft-key.

4. Press the check box soft key next
to “Parkview® Backup Camera” to
enable/disable.

OVERHEAD CONSOLE

The

overhead

console

contains

courtesy/reading lights and storage
for

sunglasses.

Power

sunroof

switches may also be included, (for
versions/markets, where provided).
Refer to your “Lights” section for
more information.

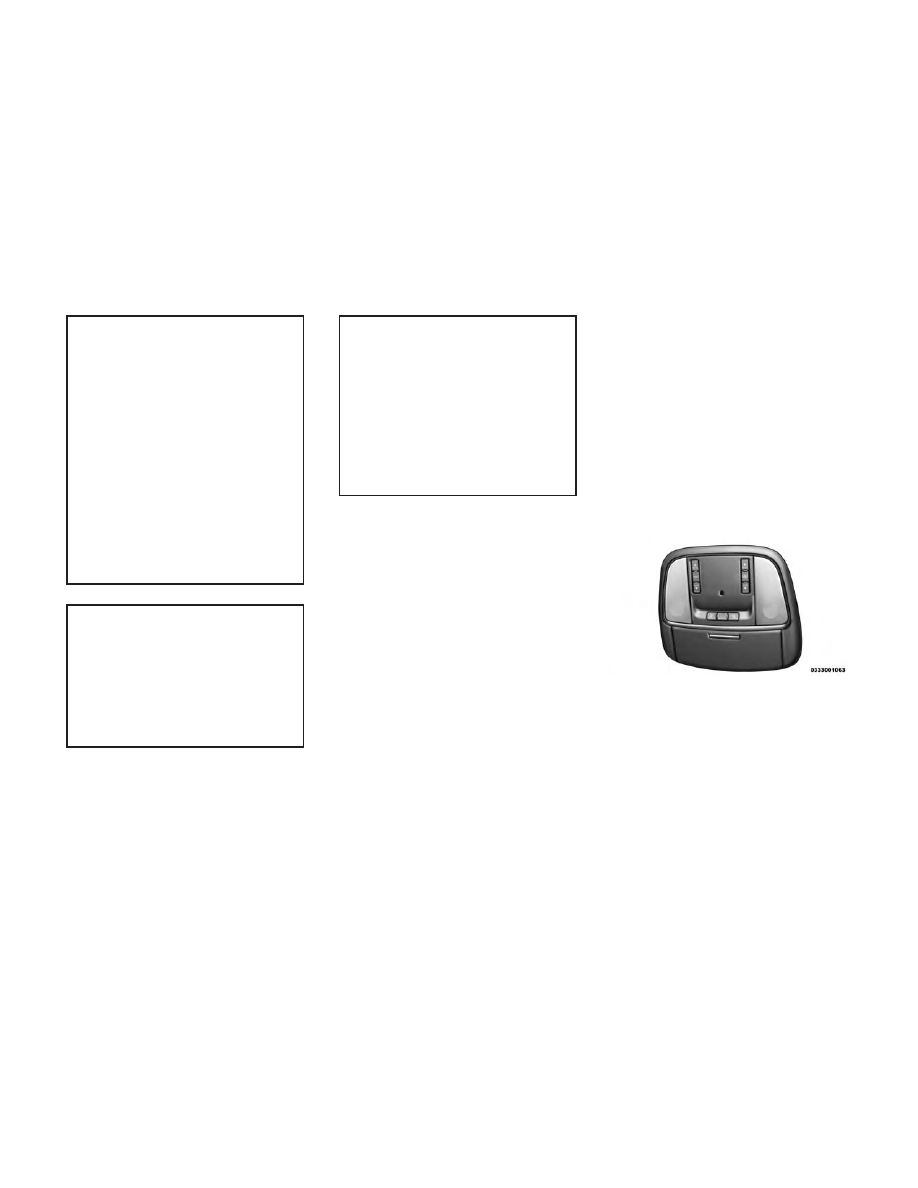

Overhead Console

143

SUNGLASS BIN DOOR

At the front of the console a compart-
ment is provided for the storage of a
pair of sunglasses. The storage com-
partment access is a “push/push” de-
sign. Push the chrome pad on the door
to open. Push the chrome pad on the
door to close.

COMMANDVIEW®
SUNROOF WITH POWER
SHADE — (for
versions/markets, where
provided)

The CommandView® sunroof switch
is located to the left between the sun
visors on the overhead console.

The power shade switch is located to
the right between the sun visors on the
overhead console.

WARNING!

• Never leave children unattended

in a vehicle, and do not let chil-
dren play with the sun roof. Do
not leave the key fob in or near
the vehicle, or in a location acces-
sible to children, and do not leave
the ignition of a vehicle equipped
with Keyless Enter-N-Go in the
ACC or ON/RUN mode. Occu-
pants, particularly unattended
children, can become entrapped
by the power sunroof while oper-
ating the power sunroof switch.
Such entrapment may result in
serious injury or death.

(Continued)

WARNING!

(Continued)

• In a collision, there is a greater

risk of being thrown from a ve-
hicle with an open sunroof. You
could also be seriously injured or
killed. Always fasten your seat
belt properly and make sure all
passengers are properly secured
too.

• Do not allow small children to

operate the sunroof. Never allow
your fingers, other body parts, or
any object to project through the
sunroof opening. Injury may re-
sult.

OPENING SUNROOF —
EXPRESS

Press the switch rearward and release
it within one-half second and the sun-
roof will open automatically from any
position. The sunroof will open fully
and stop automatically. This is called
“Express Open”. During Express
Open operation, any movement of the
sunroof switch will stop the sunroof.

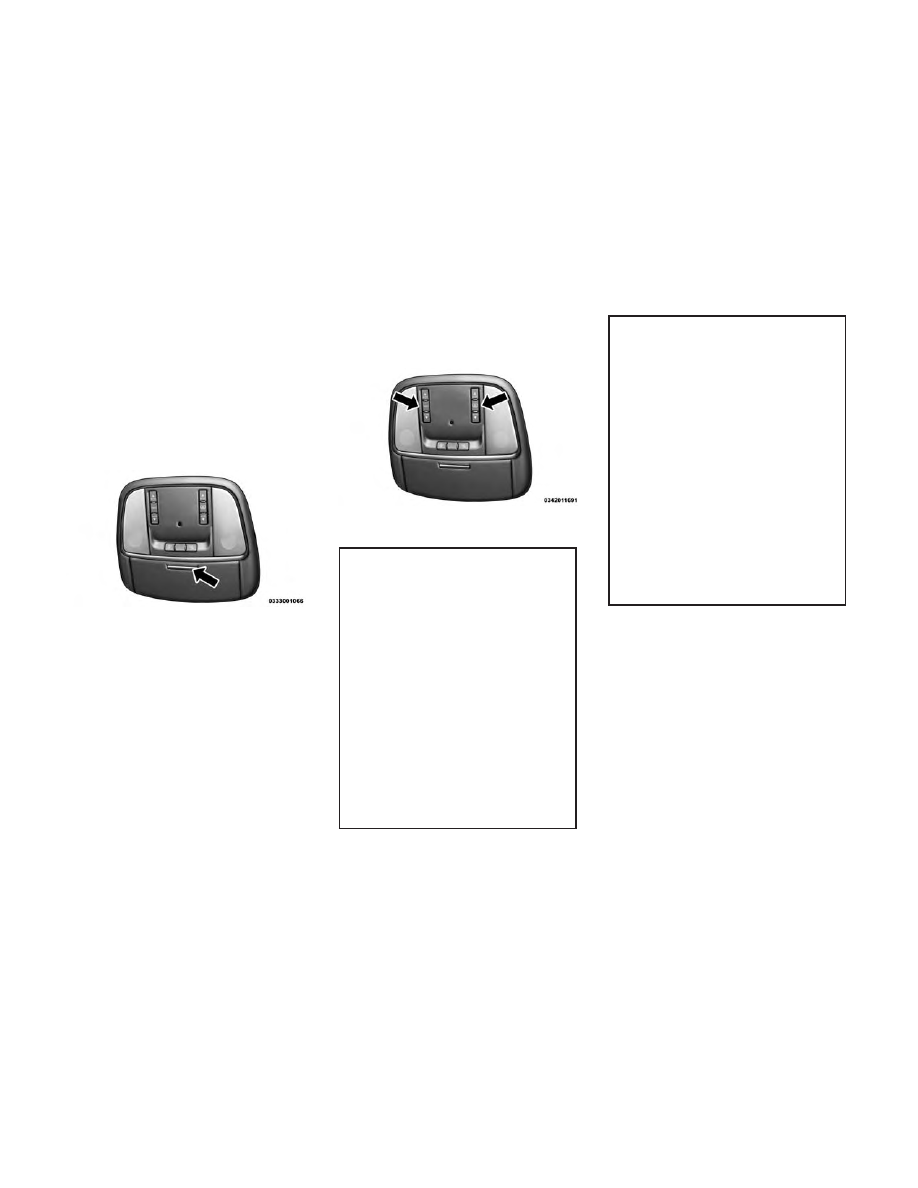

Sunglass Bin Door

CommandView® Sunroof And Power

Shade Switches

144

NOTE: If the sunshade is in the
closed position it will automati-
cally open halfway prior to the
glass cycling open.

OPENING SUNROOF —
MANUAL MODE

To open the sunroof, press and hold
the switch rearward to full open. Any
release of the switch will stop the
movement and the sunroof will re-
main in a partially opened condition
until the switch is pushed and held
rearward again.

NOTE: If the sunshade is in the
closed position it will automati-
cally open halfway prior to the
glass cycling open.

CLOSING SUNROOF —
EXPRESS

Press the switch forward and release it
within one-half second and the sun-
roof will close automatically from any
position. The sunroof will close fully
and stop automatically. This is called
“Express Close”. During Express

Close operation, any movement of the
switch will stop the sunroof.

CLOSING SUNROOF —
MANUAL MODE

To close the sunroof, press and hold
the switch in the forward position.
Any release of the switch will stop the
movement and the sunroof will re-
main in a partially closed condition
until the switch is pushed and held
forward again.

VENTING SUNROOF —
EXPRESS

Press and release the "Vent" button
within one-half second and the sun-
roof will open to the vent position.
This is called “Express Vent”, and it
will occur regardless of sunroof posi-
tion. During Express Vent operation,
any movement of the switch will stop
the sunroof.

NOTE: If the sunshade is in the
closed position when the vent
switch is pressed, the sunshade
will automatically cycle to the
halfway open position prior to the
sunroof opening to the Vent posi-
tion.

OPENING POWER SHADE
— EXPRESS

Press the shade switch rearward and
release it within one-half second and
the shade will open automatically
from any position. The shade will
open fully and stop automatically.
This is called “Express Open”. During
Express Open operation, any move-
ment of the shade switch will stop the
shade.

OPENING POWER SHADE
— MANUAL MODE

To open the shade, press and hold the
switch rearward to full open. Any re-
lease of the switch will stop the move-
ment and the shade will remain in a
partially opened condition until the
switch is pushed and held rearward
again.

145

CLOSING POWER SHADE
— EXPRESS

Press the switch forward and release it
within one-half second and the shade
will close automatically from any po-
sition. The shade will close fully and
stop automatically. This is called “Ex-
press Close”. During Express Close
operation, any movement of the
switch will stop the shade.

CLOSING POWER SHADE
— MANUAL MODE

To close the shade, press and hold the
switch in the forward position. Any
release of the switch will stop the
movement and the shade will remain
in a partially closed condition until
the switch is pushed and held forward
again.

VENTING SUNROOF —
EXPRESS

Press and release the "Vent" button
within one-half second and the sun-
roof will open to the vent position.
This is called “Express Vent”, and it

will occur regardless of sunroof posi-
tion. During Express Vent operation,
any movement of the switch will stop
the sunroof.

NOTE: If the sunshade is in the
closed position when the vent
switch is pressed, the sunshade
will automatically cycle to the
halfway open position prior to the
sunroof opening to the Vent posi-
tion.

PINCH PROTECT FEATURE

This feature will detect an obstruction
in the opening of the sunroof during
Express Close operation. If an ob-
struction in the path of the sunroof is
detected, the sunroof will automati-
cally retract. Remove the obstruction
if this occurs. Next, press the switch
forward and release to Express Close.

NOTE: If three consecutive sun-
roof close attempts result in Pinch
Protect reversals, the fourth close
attempt will be a Manual Close
movement with Pinch Protect dis-
abled.

WIND BUFFETING

Wind buffeting can be described as
the perception of pressure on the ears
or a helicopter-type sound in the ears.
Your vehicle may exhibit wind buffet-
ing with the windows down, or the
sunroof (for versions/markets, where
provided) in certain open or partially
open positions. This is a normal oc-
currence and can be minimized. If the
buffeting occurs with the rear win-
dows open, open the front and rear
windows together to minimize the
buffeting. If the buffeting occurs with
the sunroof open, adjust the sunroof
opening to minimize the buffeting or
open any window.

SUNROOF MAINTENANCE

Use only a non-abrasive cleaner and a
soft cloth to clean the glass panel.

IGNITION OFF OPERATION

For vehicles not equipped with the
Electronic Vehicle Information Center
(EVIC), the power sunroof switch will
remain active for 45 seconds after the

146

ignition switch is turned to the LOCK
position. Opening either front door
will cancel this feature.

NOTE:

• For vehicles equipped with the

EVIC, the power sunroof switch
will remain active for up to ap-
proximately ten minutes after
the ignition switch is turned to
the LOCK position. Opening ei-
ther front door will cancel this
feature.

• The Ignition Off time is pro-

grammable

using

the

Uconnect® System. Refer to
“Uconnect® Settings” in “Un-
derstanding Your Instrument
Panel” for further information.

ELECTRICAL POWER
OUTLETS

There are three 12 Volt (13 Amp)
electrical power outlets on this ve-
hicle. The power outlets are protected
by a fuse.

Insert cigar lighter or accessory plug
into the power outlets for use to en-
sure proper operation.

CAUTION!

• Do not exceed the maximum

power of 160 Watts (13 Amps) at
12 Volts. If the 160 Watts (13
Amps) power rating is exceeded,
the fuse protecting the system will
need to be replaced.

• Power outlets are designed for ac-

cessory plugs only. Do not insert
any other object in the power out-
lets as this will damage the outlet
and blow the fuse. Improper use
of the power outlet can cause
damage not covered by your New
Vehicle Limited Warranty.

The front 12 Volt power outlet has
power available only when the igni-
tion is placed in the ACC or RUN
position.

WARNING!

Do not place ashes inside the cubby
bin located on the center console on
vehicle's not equipped with the ash
receiver tray. A fire leading to
bodily injury could result.

The center console outlet is powered
directly from the battery (power
available at all times). Items plugged
into this outlet may discharge the bat-
tery and/or prevent the engine from
starting.

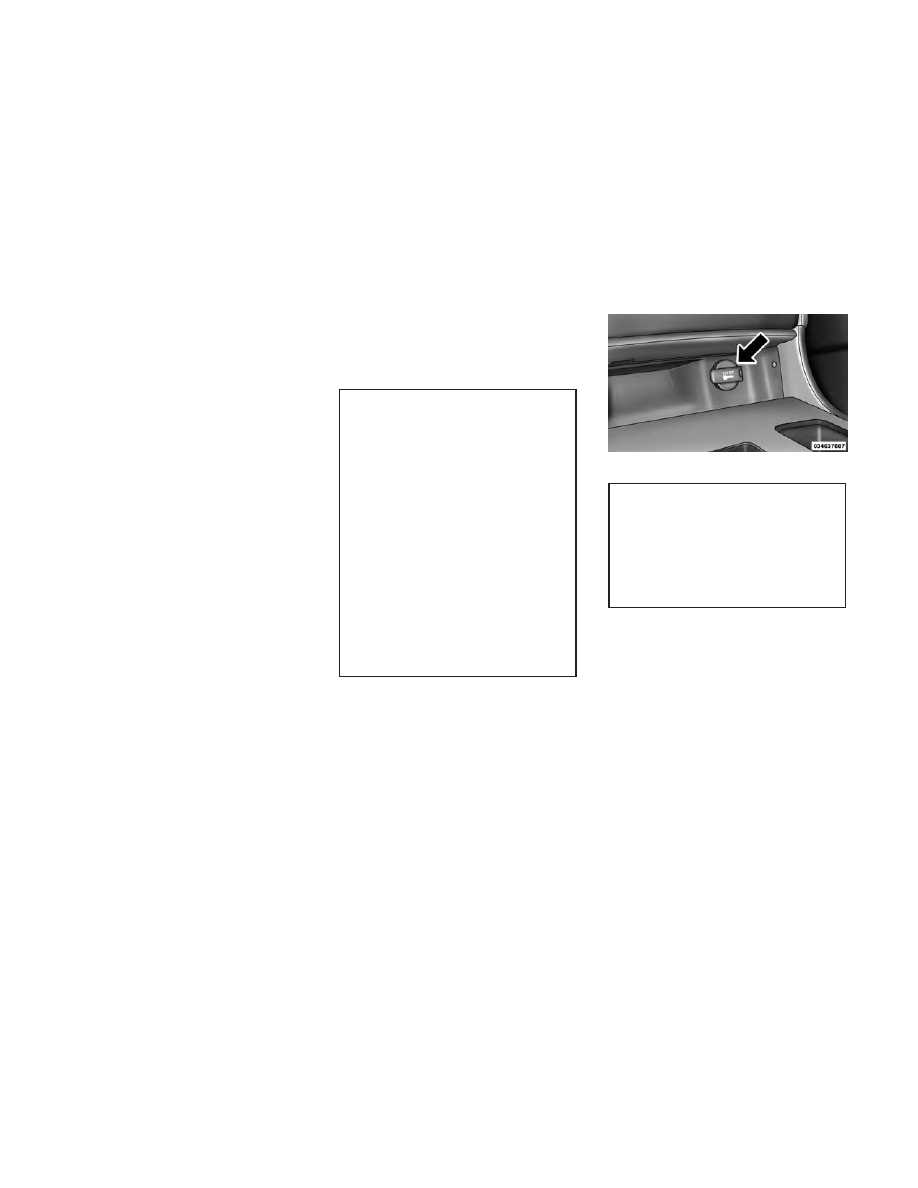

Front Power Outlet

147

There is also a 12 volt power outlet
located on the back of the center con-
sole for rear passengers. This power
outlet has power available only when
the ignition is placed in the ACC or
RUN position.

WARNING!

To avoid serious injury or death:
• Only devices designed for use in

this type of outlet should be in-
serted into any 12 Volt outlet.

• Do not touch with wet hands.
• Close the lid when not in use and

while driving the vehicle.

• If this outlet is mishandled, it may

cause an electric shock and fail-
ure.

CAUTION!

• Many accessories that can be

plugged in draw power from the
vehicle's battery even when not in
use (i.e., cellular phones, etc.).
Eventually, if plugged in long
enough, the vehicle's battery will
discharge sufficiently to degrade
battery life and/or prevent the
engine from starting.

• Accessories that draw higher

power (i.e., coolers, vacuum
cleaners, lights, etc.) will degrade
the battery even more quickly.
Only use these intermittently and
with greater caution.

• After the use of high power draw

accessories or long periods of the
vehicle not being started (with
accessories still plugged in), the
vehicle must be driven a suffi-
cient length of time to allow the
alternator to recharge the vehi-
cle's battery.

(Continued)

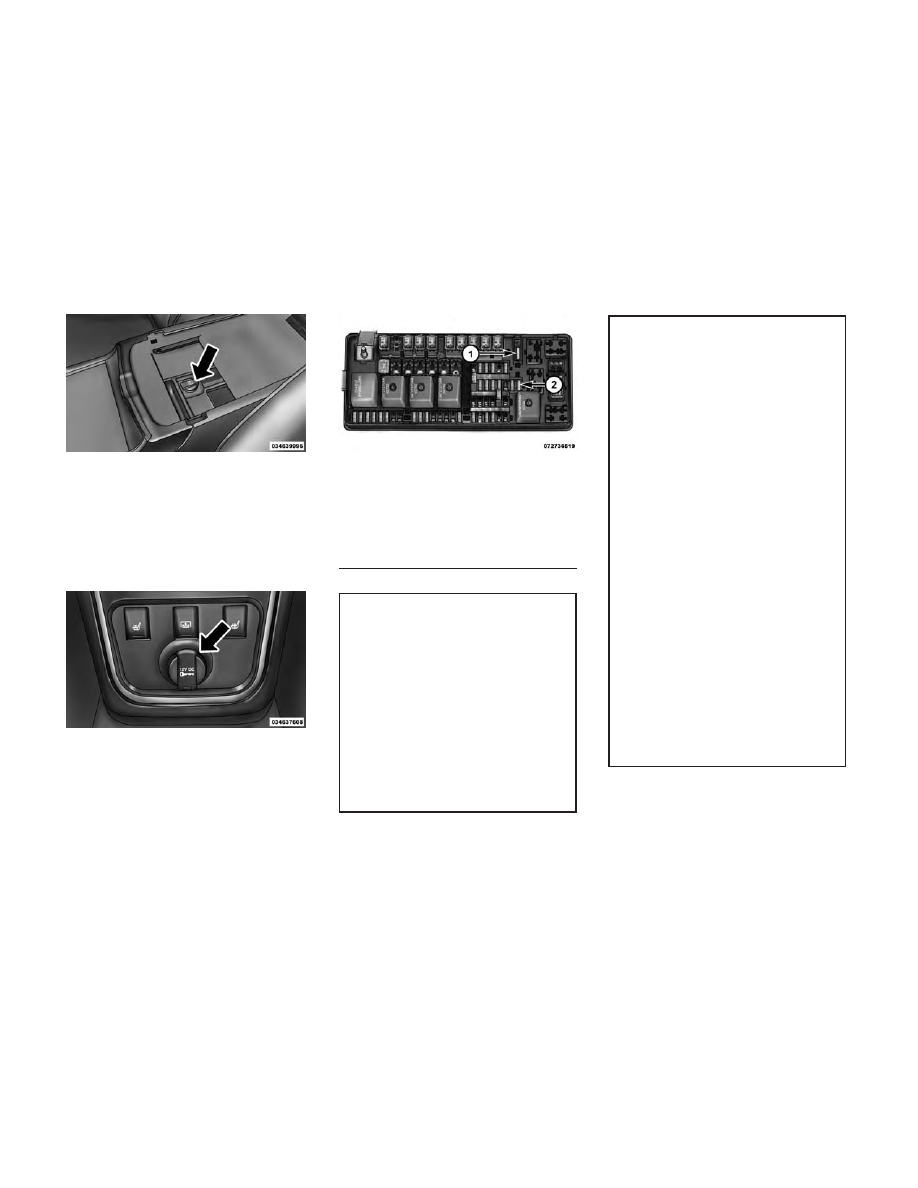

Center Console Power Outlet

Rear Center Console Power Outlet

Power Outlet Fuse Locations

1 — #12 Fuse 20 A Yellow Cigar
Lighter Instrument Panel And Power
Outlet Console Rear

2 — #38 Fuse 20 A Yellow Power
Outlet Inside Arm Rest

148
