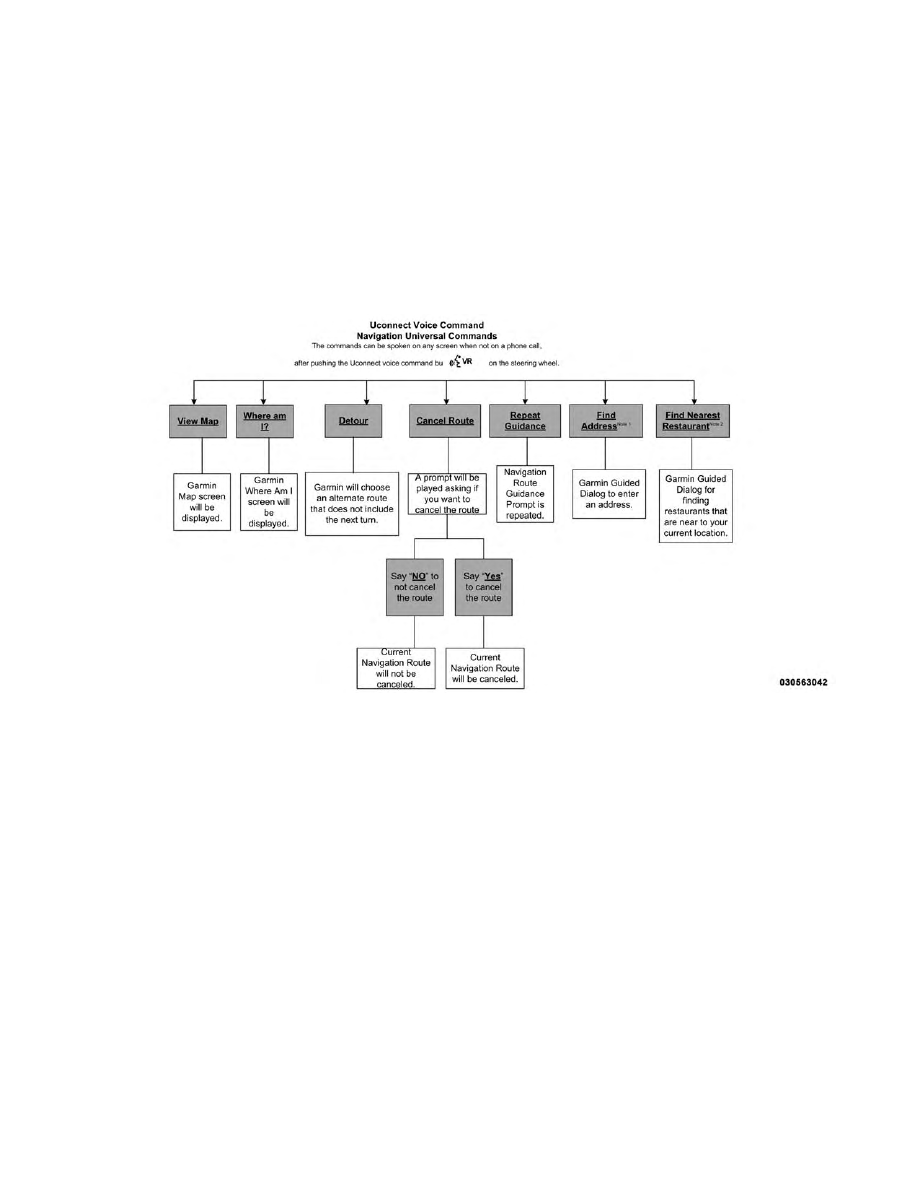

NOTE:

1. You can also say “Find City”,

“Find Favorite”, “Find Play by
Category”,

“Find

Play

by

Name”, “Find Recently Found”,
“Where to?” or “Go Home”.

2. You can say “Find Nearest”

then

“Restaurant”,

“Fuel”,

“Transit”, “Lodging”, “Shop-
ping”,

“Bank”,

“Entertain-

ment”, “Recreation”, “Attrac-
tions”,

“Community”,

“Auto

Services”, “Hospitals”, “Park-
ing”, “Airport”, “Police Sta-
tions”, “Fire Stations”, or “Auto
Dealers”.

101

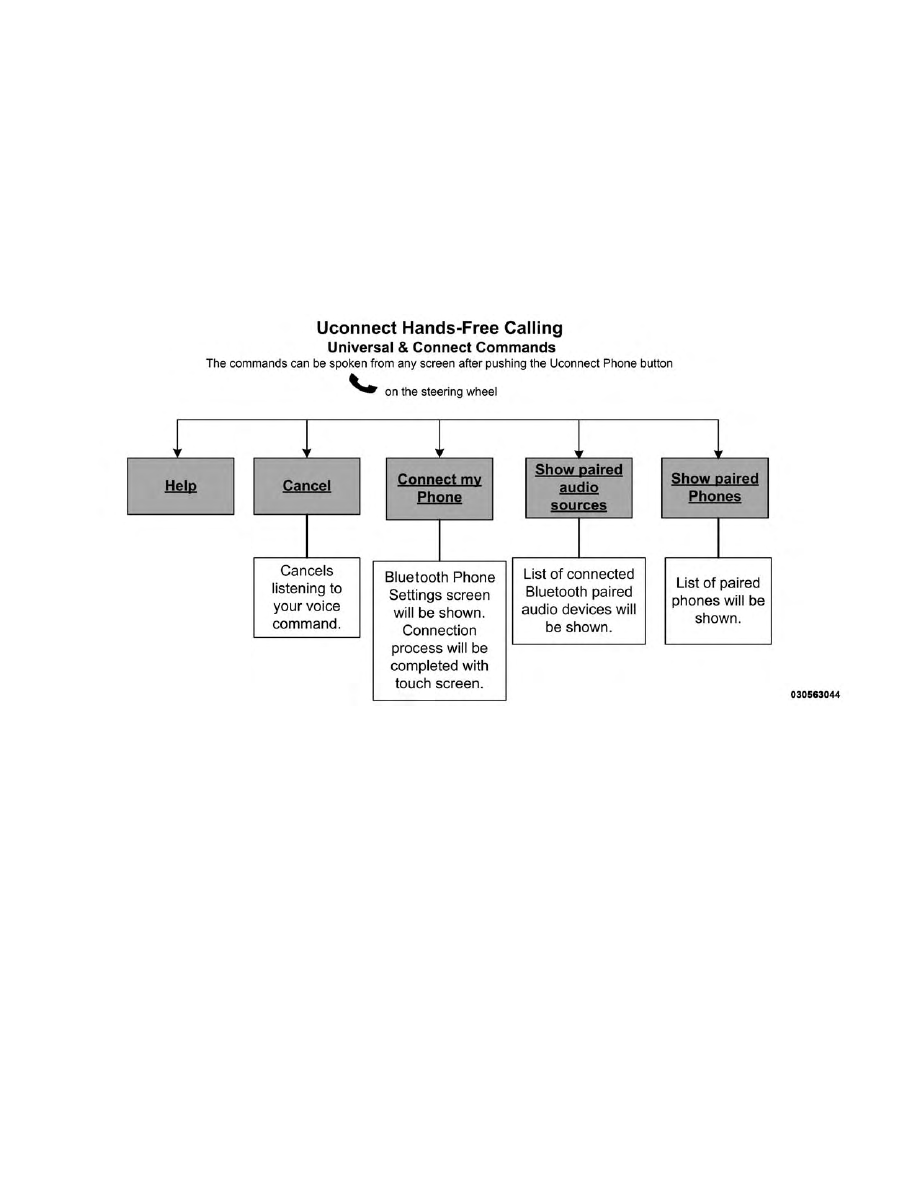

NOTE:

Available Voice Com-

mands are shown in bold face and
shaded grey.

102

SEATS

Seats are a part of the Occupant Re-
straint System of the vehicle.

WARNING!

• It is dangerous to ride in a cargo

area, inside or outside of a ve-
hicle. In a collision, people riding
in these areas are more likely to
be seriously injured or killed.

• Do not allow people to ride in any

area of your vehicle that is not
equipped with seats and seat
belts. In a collision, people riding
in these areas are more likely to
be seriously injured or killed.

• Be sure everyone in your vehicle is

in a seat and using a seat belt
properly.

POWER SEATS

On models equipped with power
seats, the switch is located on the out-
board side of the seat near the floor.
Use this switch to move the driver's
seat up or down, forward or rearward
or to recline the seatback.

NOTE: The passenger's seat will
move up or down, forward or rear-
ward.

WARNING!

• Adjusting a seat while driving

may be dangerous. Moving a seat
while driving could result in loss
of control which could cause a
collision and serious injury or
death.

(Continued)

WARNING!

(Continued)

• Seats should be adjusted before

fastening the seat belts and while
the vehicle is parked. Serious in-
jury or death could result from a
poorly adjusted seat belt.

• Do not ride with the seatback re-

clined so that the shoulder belt is
no longer resting against your
chest. In a collision you could
slide under the seat belt, which
could result in serious injury or
death.

CAUTION!

Do not place any article under a
power seat or impede its ability to
move as it may cause damage to the
seat controls. Seat travel may be-
come limited if movement is
stopped by an obstruction in the
seat’s path.

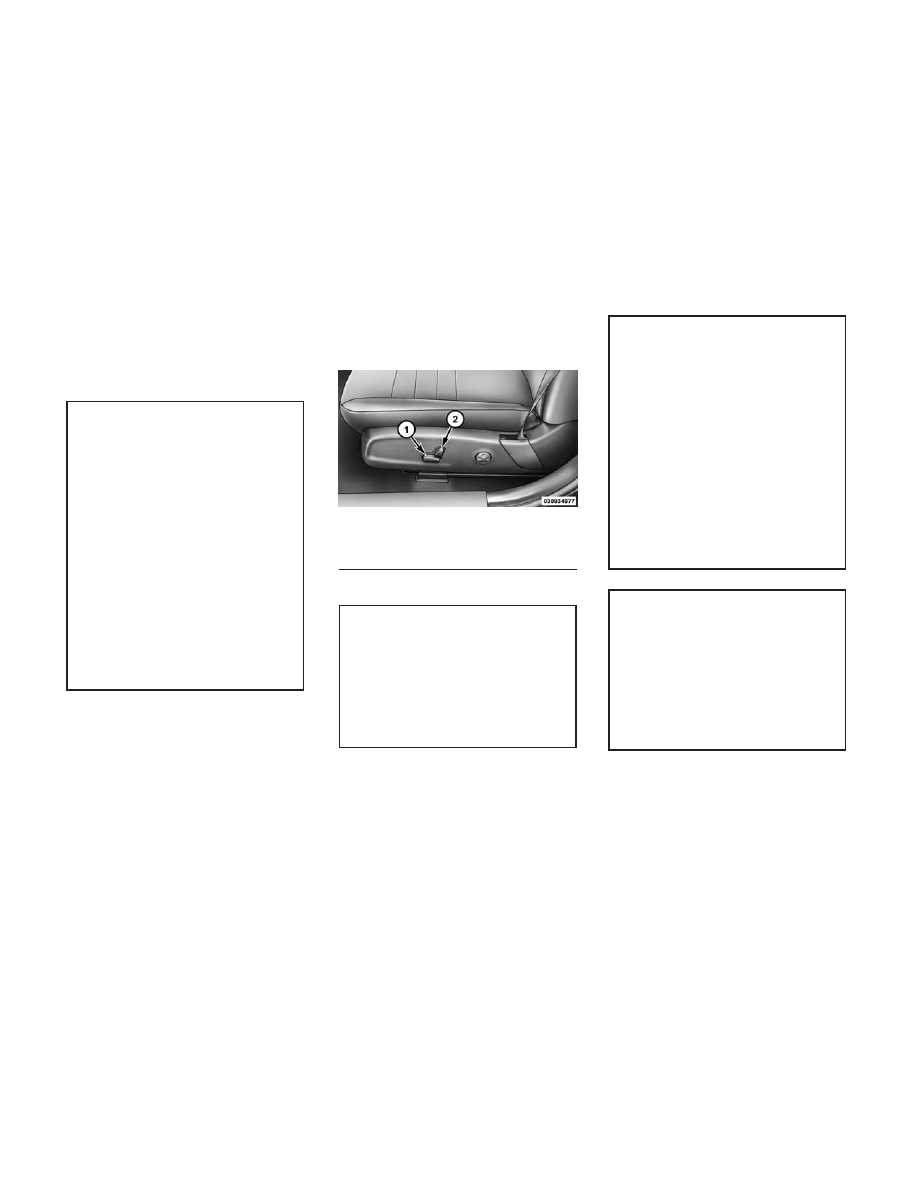

Power Seat Switches

1 — Seat Control

2 — Seatback Control

103

Adjusting The Seat Forward Or
Rearward

The seat can be adjusted both forward
and rearward. Push the seat switch
forward or rearward, the seat will
move in the direction of the switch.
Release the switch when the desired
position has been reached.

Adjusting The Seat Up Or Down

The height of the seats can be ad-
justed up or down. Pull upward or
push downward on the seat switch,
the seat will move in the direction of
the switch. Release the switch when
the desired position is reached.

Tilting The Seat Up Or Down

The angle of the seat cushion can be
adjusted in four directions. Pull up-
ward or push downward on the front
or rear of the seat switch, the front or
rear of the seat cushion will move in
the direction of the switch. Release the
switch when the desired position has
been reached.

Reclining The Seatback

The angle of the seatback can be ad-
justed forward or rearward. Push the
seatback switch forward or rearward,
the seat will move in the direction of
the switch. Release the switch when
the desired position is reached.

WARNING!

• Adjusting a seat while driving

may be dangerous. Moving a seat
while driving could result in loss
of control which could cause a
collision and serious injury or
death.

• Seats should be adjusted before

fastening the seat belts and while
the vehicle is parked. Serious in-
jury or death could result from a
poorly adjusted seat belt.

• Do not ride with the seatback re-

clined so that the shoulder belt is
no longer resting against your
chest. In a collision you could
slide under the seat belt, which
could result in serious injury or
death.

CAUTION!

Do not place any article under a
power seat or impede its ability to
move as it may cause damage to the
seat controls. Seat travel may be-
come limited if movement is
stopped by an obstruction in the
seat’s path.

POWER LUMBAR (for
versions/markets, where
provided)

Vehicles equipped with power driver
or passenger seats may be also be
equipped with power lumbar. The
power lumbar switch is located on the
outboard side of the power seat. Push
the switch forward or rearward to in-
crease or decrease the lumbar sup-
port. Push the switch upward or
downward to raise or lower the lum-
bar support.

104

HEATED SEATS (for
versions/markets, where
provided)

On some models, the front and rear
seats may be equipped with heaters in
both the seat cushions and seatbacks.

The front driver and passenger heated
seats

are

operated

using

the

Uconnect® System.

WARNING!

• Persons who are unable to feel

pain to the skin because of ad-
vanced age, chronic illness, dia-
betes, spinal cord injury, medica-
tion, alcohol use, exhaustion or
other physical condition must ex-
ercise care when using the seat
heater. It may cause burns even at
low temperatures, especially if
used for long periods of time.

• Do not place anything on the seat

or seatback that insulates against
heat, such as a blanket or cush-
ion. This may cause the seat
heater to overheat. Sitting in a
seat that has been overheated
could cause serious burns due to
the increased surface tempera-
ture of the seat.

Front Heated Seat Operations —
Uconnect® 8.4 and 8.4 N:

Press the “Controls” soft-key located
on the bottom of the Uconnect® dis-
play.

Press the “Driver” or “Pas-
senger” seat soft-key once
to select HI-level heating.
Press the soft-key a second

time to select LO-level heating. Press
the soft-key a third time to shut the
heating elements OFF.

NOTE: Once a heat setting is se-
lected, heat will be felt within two
to five minutes.

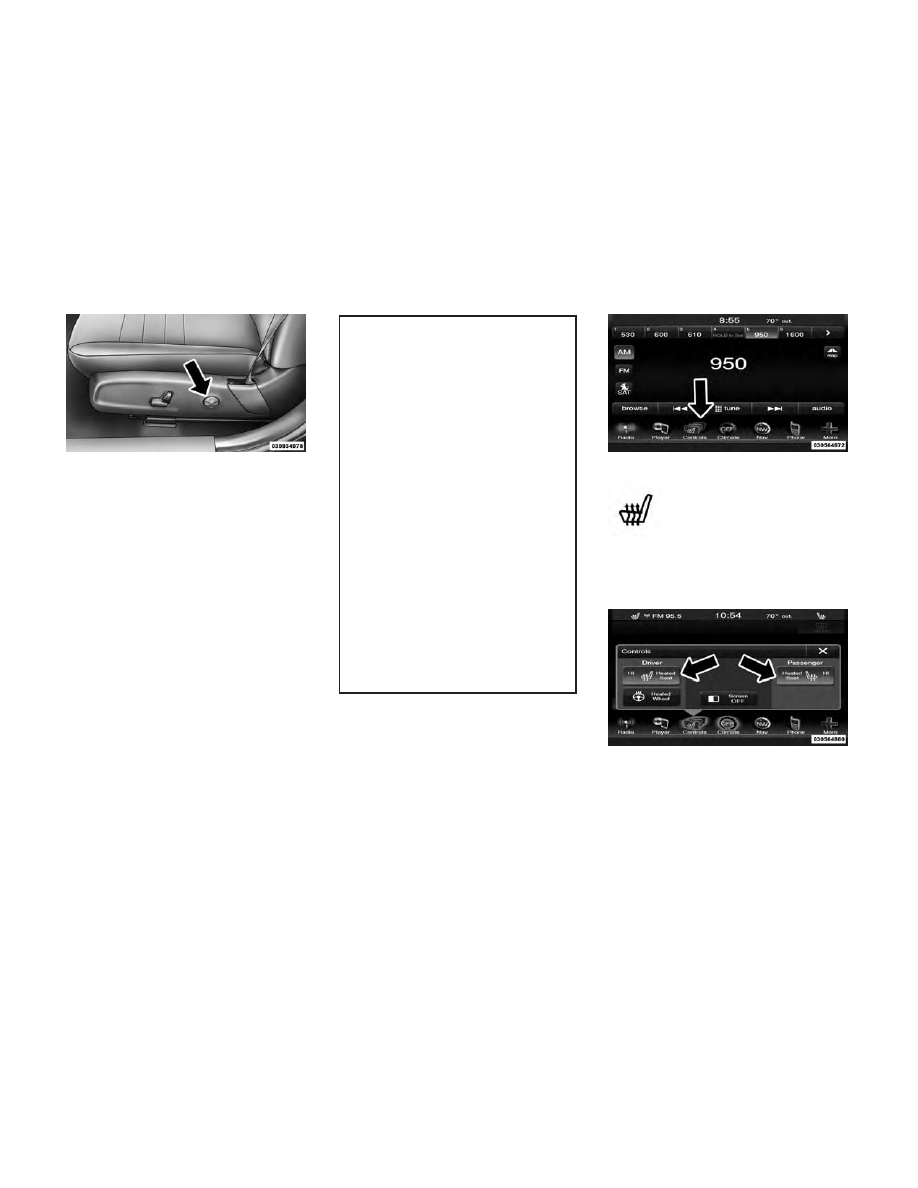

Power Lumbar Switch

Controls Soft-Key

Heated Seats Soft-Keys

105

When the HI-level setting is selected,
the heater will provide a boosted heat
level during the first four minutes of
operation. Then, the heat output will
drop to the normal HI-level. If the
HI-level setting is selected, the system
will automatically switch to LO-level
after a maximum of 60 minutes of
continuous operation. At that time,
the display will change from HI to LO,
indicating the change. The LO-level
setting will turn OFF automatically
after a maximum of 45 minutes.

Rear Heated Seats

On some models, the two outboard
seats are equipped with heated seats.
The heated seat switches for these
seats are located on the rear of the
center console. There are two heated
seat switches that allow the rear pas-
sengers to operate the seats indepen-
dently.

You can choose from HI, LO or OFF
heat settings. Amber indicator lights
in each switch indicate the level of
heat in use. Two indicator lights will
illuminate for HI, one for LO and
none for OFF.

Press the switch once to se-
lect HI-level heating. Press
the switch a second time to
select

LO-level

heating.

Press the switch a third time to shut
the heating elements OFF.

NOTE:

• Once a heat setting is selected,

heat will be felt within two to
five minutes.

• The engine must be running for

the heated seats to operate.

When the HI-level setting is selected,
the heater will provide a boosted heat
level during the first four minutes of
operation. Then, the heat output will
drop to the normal HI-level. If the
HI-level setting is selected, the system
will automatically switch to LO-level
after a maximum of 60 minutes of
continuous operation. At that time,

the number of illuminated LEDs
changes from two to one, indicating
the change. The LO-level setting will
turn OFF automatically after a maxi-
mum of 45 minutes.

VENTILATED SEATS (for
versions/markets, where
provided)

On some models, both the driver and
passenger seats are ventilated. Lo-
cated in the seat cushion and seatback
are small fans that draw air from the
seat surface through fine perforations
in the seat cover to help keep the
driver and front passenger cooler in
higher ambient temperatures.

The ventilated seats can be operated
using the Uconnect® System.

NOTE: The engine must be run-
ning for the ventilated seats to op-
erate.

Front Ventilated Seat Operation
— Uconnect® 8.4/8.4N:

Press the “Controls” soft-key located
on the bottom of the Uconnect® dis-
play.

106

Press the “Driver” or “Passenger”
seat soft-key once to select HI-level
ventilation. Press the soft-key a sec-
ond time to select LO-level ventila-
tion. Press the soft-key a third time to
shut off the seat ventilation.

HEAD RESTRAINTS

Head restraints are designed to reduce
the risk of injury by restricting head

movement in the event of a rear im-
pact. Head restraints should be ad-
justed so that the top of the head
restraint is located above the top of
your ear.

WARNING!

The head restraints for all occu-
pants must be properly adjusted
prior to operating the vehicle or
occupying a seat. Head restraints
should never be adjusted while the
vehicle is in motion. Driving a ve-
hicle with the head restraints im-
properly adjusted or removed could
cause serious injury or death in the
event of a collision.

Active Head Restraints — Front
Seats

The front driver and passenger seats
are equipped with Active Head Re-
straints (AHR). In the event of a rear
impact the AHRs will automatically
extend forward minimizing the gap
between the back of the occupants
head and the AHR.

The AHRs will automatically return
to their normal position following a
rear impact. If the AHRs do not return
to their normal position see your au-
thorized dealer immediately.

To raise the head restraint, pull up-
ward on the head restraint. To lower
the head restraint, press the push but-
ton, located at the base of the head
restraint, and push downward on the
head restraint.

NOTE:

The

head

restraints

should only be removed by quali-
fied technicians, for service pur-
poses only. If either of the head
restraints require removal, see
your authorized dealer.

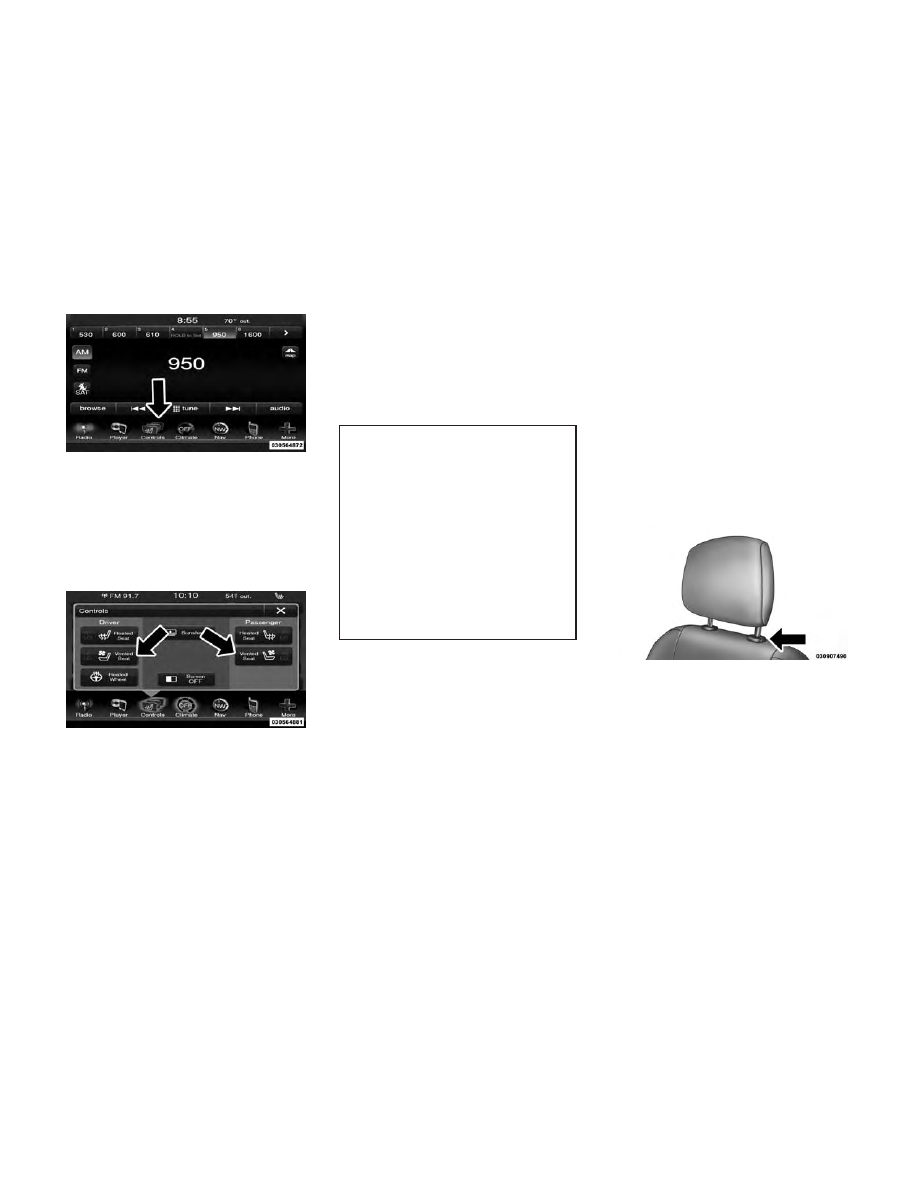

Controls Soft-Key

Ventilated Seats Soft-Keys

Push Button

107

WARNING!

Do not place items over the top of
the Active Head Restraint, such as
coats, seat covers or portable DVD
players. These items may interfere
with the operation of the Active
Head Restraint in the event of a
collision and could result in serious
injury or death.

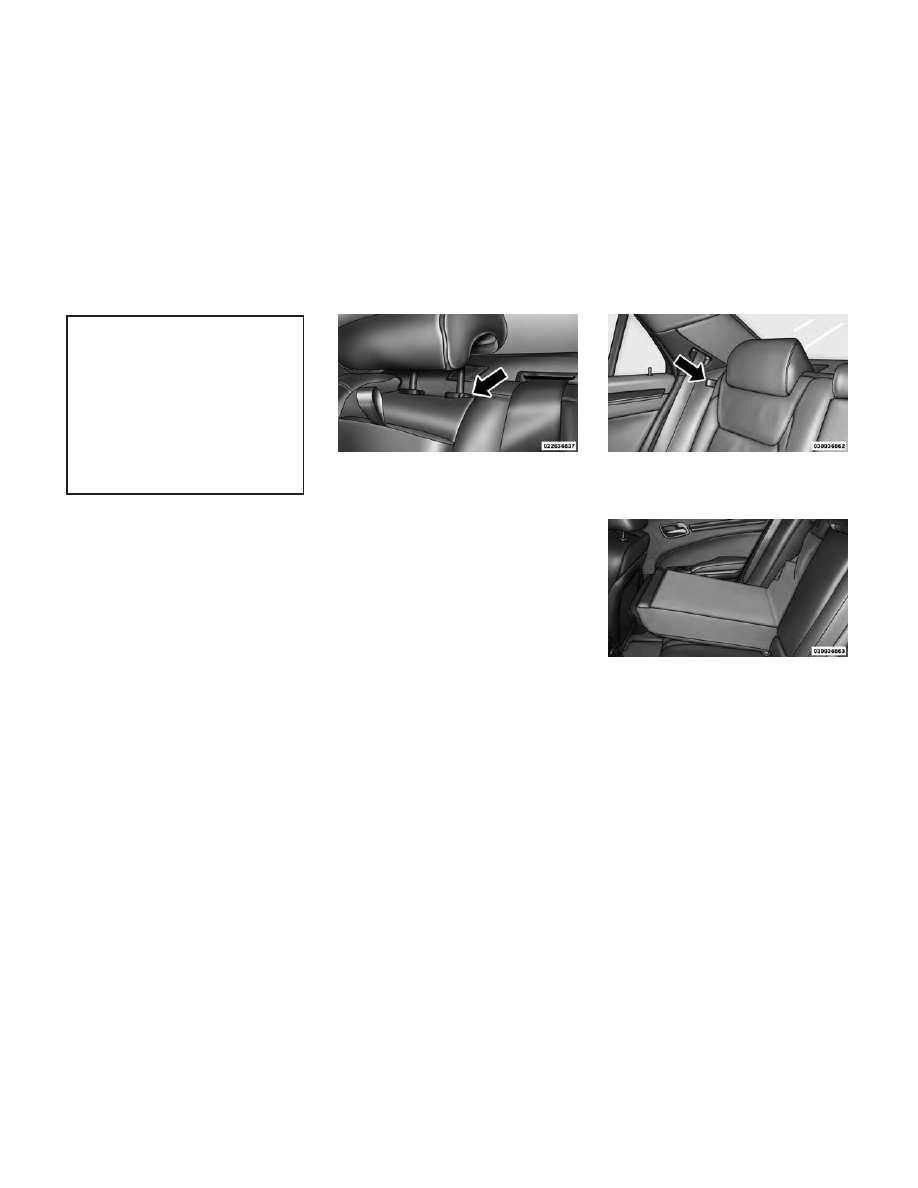

Rear Head Restraints

The center head restraint has two po-
sitions, up or down. When the center
seat is being occupied the head re-
straint should be in the raised posi-
tion. When there are no occupants in
the center seat the head restraint can
be lowered for maximum visibility for
the driver.

To raise the head restraint, pull up-
ward on the head restraint. To lower
the head restraint, press the push but-
ton, located at the base of the head
restraint, and push downward on the
head restraint.

NOTE: The outboard head re-
straints are not adjustable. Refer
to

“Occupant

Restraints”

in

“Things To Know Before Starting
Your Vehicle” for tether routing.

FOLDING REAR SEAT

The rear seatbacks can be folded for-
ward to provide an additional storage
area. To fold the rear seatback, pull on
the loops located on the upper seat-
back.

NOTE: These loops can be tucked
away when not in use.

After releasing the seatback, it can be
folded forward.

When the seatback is folded to the
upright position, make sure it is
latched by strongly pulling on the top
of the seatback above the seat strap.

Push Button

Rear Seatback Loop

Folded Rear Seatback

108

WARNING!

• Be certain that the seatback is

securely locked into position. If
the seatback is not securely
locked into position, the seat will
not provide the proper stability
for child seats and/or passengers.
An improperly latched seat could
cause serious injury.

• The cargo area in the rear of the

vehicle (with the rear seatbacks
in the locked-up or folded down
position) should not be used as a
play area by children when the
vehicle is in motion. They could
be seriously injured in a collision.
Children should be seated and us-
ing the proper restraint system.

DRIVER MEMORY SEAT
(for versions/markets,
where provided)

This feature allows the driver to store
up to two different memory profiles
for easy recall through a memory
switch. Each memory profile contains
desired position settings for the driver

seat, side mirrors, adjustable pedals
(for versions/markets, where pro-
vided), and power tilt and telescopic
steering

column

(for

versions/

markets, where provided) and a set of
desired radio station presets. Your Re-
mote Keyless Entry (RKE) transmit-
ter can also be programmed to recall
the same positions when the UN-
LOCK button is pressed.

NOTE:

• Only one RKE transmitter can

be linked to each of the memory
positions.

• Passive Entry door handles can-

not be linked to the memory
function. Use either the memory
recall switch or the RKE trans-
mitter (if linked to the memory
feature) to recall memory posi-
tions 1 or 2.

The memory seat switch is located on
the driver's door trim panel. The
switch consists of three buttons: The
(S) button, which is used to activate
the memory save function and the (1)

and (2) buttons which are used to
recall either of two pre-programmed
memory profiles.

PROGRAMMING THE
MEMORY FEATURE

To create a new memory profile, per-
form the following:

1. Cycle the ignition to the RUN po-
sition.

2. Adjust all memory profile settings
to desired preferences (i.e., seat, side
mirror,

adjustable

pedals

[for

versions/markets, where provided],
power tilt and telescopic steering col-
umn [for versions/markets, where
provided], and radio station presets).

3. Press and release the SET (S) but-
ton on the memory switch.

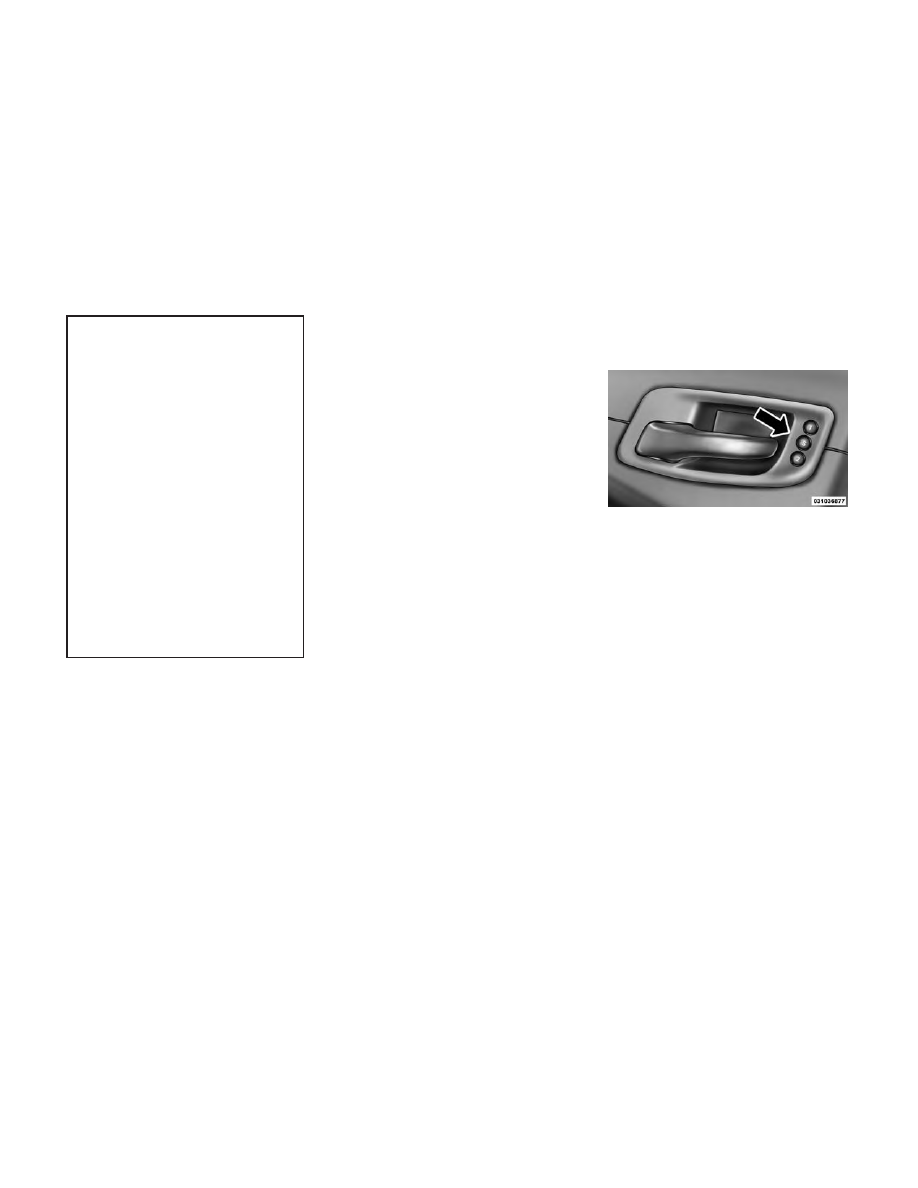

Memory Seat Switch

109

4. Within five seconds, press and re-
lease the MEMORY button 1 or 2. The
Electronic Vehicle Information Center
will display which memory position
has been set.

NOTE:

• Memory profiles can be set with-

out the vehicle in PARK, but the
vehicle must be in PARK to re-
call a memory profile.

• The Recall Memory with Remote

Key Unlock feature can be
turned on and off using the
Uconnect®

System,

refer

to

“Uconnect® Settings” in “Un-
derstanding Your Instrument
Panel” for further information.

LINKING AND UNLINKING
THE REMOTE KEYLESS
ENTRY TRANSMITTER TO
MEMORY

Your RKE transmitters can be pro-
grammed to recall one of two pre-
programmed memory profiles by
pressing the UNLOCK button on the
RKE transmitter.

NOTE: Before programming your
RKE transmitters you must select
the “Memory To FOB” feature
through the Uconnect® system
screen. Refer to “Customer- Pro-
grammable

Features

—

Uconnect® Access 8.4 Settings ” in
“Understanding Your Instrument
Panel” for further information.

To program your RKE transmitters,
perform the following:

1. Cycle the ignition to the OFF posi-
tion.

2. Select desired memory profile (1)
or (2).

3. Once the profile has been recalled,
press and release the SET (S) button
on the memory switch, then press and
release button (1) or (2) accordingly.
“Memory Profile Set” (1 or 2) will
display in the instrument cluster on
vehicles equipped with the EVIC.

4. Press and release the LOCK but-
ton on the RKE transmitter within 10
seconds.

NOTE: Your

RKE

transmitters

can be unlinked to your memory
settings by pressing the SET (S)
button followed by the UNLOCK
button on the RKE transmitter in
Step 4 above.

MEMORY POSITION
RECALL

NOTE: The vehicle must be in
PARK to recall memory positions.
If a recall is attempted when the
vehicle is not in PARK, a message
will display in the EVIC.

To recall the memory settings for
driver, press MEMORY button num-
ber (1) on the driver's door or the
UNLOCK button on the RKE trans-
mitter linked to memory position 1.

To recall the memory setting for
driver, press MEMORY button num-
ber (2) on the driver's door or the
UNLOCK button on the RKE trans-
mitter linked to memory position 2.

A recall can be cancelled by pressing
any of the MEMORY buttons (S, 1, or
2) on the driver's door during a recall.
When a recall is cancelled, the driver

110

seat, side mirror, adjustable pedals
(for versions/markets, where pro-
vided), and power tilt and telescopic
steering

column

(for

versions/

markets, where provided) stop mov-
ing. A delay of one second will occur
before another recall can be selected.

EASY ENTRY/EXIT SEAT
(Available With Memory
Seat Only)

This

feature

provides

automatic

driver seat positioning to enhance
driver mobility when entering and ex-
iting the vehicle.

The distance the driver seat moves
depends on where you have the driver
seat positioned when you place the
ignition to the OFF position.

• When you cycle the ignition to the

OFF position, the driver seat will
move about 60 mm rearward if the
driver seat position is greater than
or equal to 68 mm forward of the
rear stop. The seat will return to its
previously set position when you
place the ignition into the ACC or
RUN position.

• When you cycle the ignition to the

OFF position, the driver seat will
move to a position 8 mm forward of
the rear stop if the driver seat posi-
tion is between 23 mm and 68 mm
forward of the rear stop. The seat
will return to its previously set po-
sition when you place the ignition
to the ACC or RUN position.

• The Easy Entry/Easy Exit feature

is disabled when the driver seat po-
sition is less than 23 mm forward of
the rear stop. At this position, there
is no benefit to the driver by moving
the seat for Easy Exit or Easy En-
try.

Each stored memory setting will have
an associated Easy Entry and Easy
Exit position.

NOTE: The Easy Entry/Easy Exit
feature can be enabled or disabled
using the Uconnect® System, refer
to “Uconnect® Settings” in “Un-
derstanding

Your

Instrument

Panel” for further information.

TO OPEN AND CLOSE
THE HOOD

Two latches must be released to open
the hood.

1. Pull the hood release lever located
under the left side of the instrument
panel.

2. Move to the outside of the vehicle
and push the safety catch to the left.
The safety catch is located under the
center front edge of the hood.

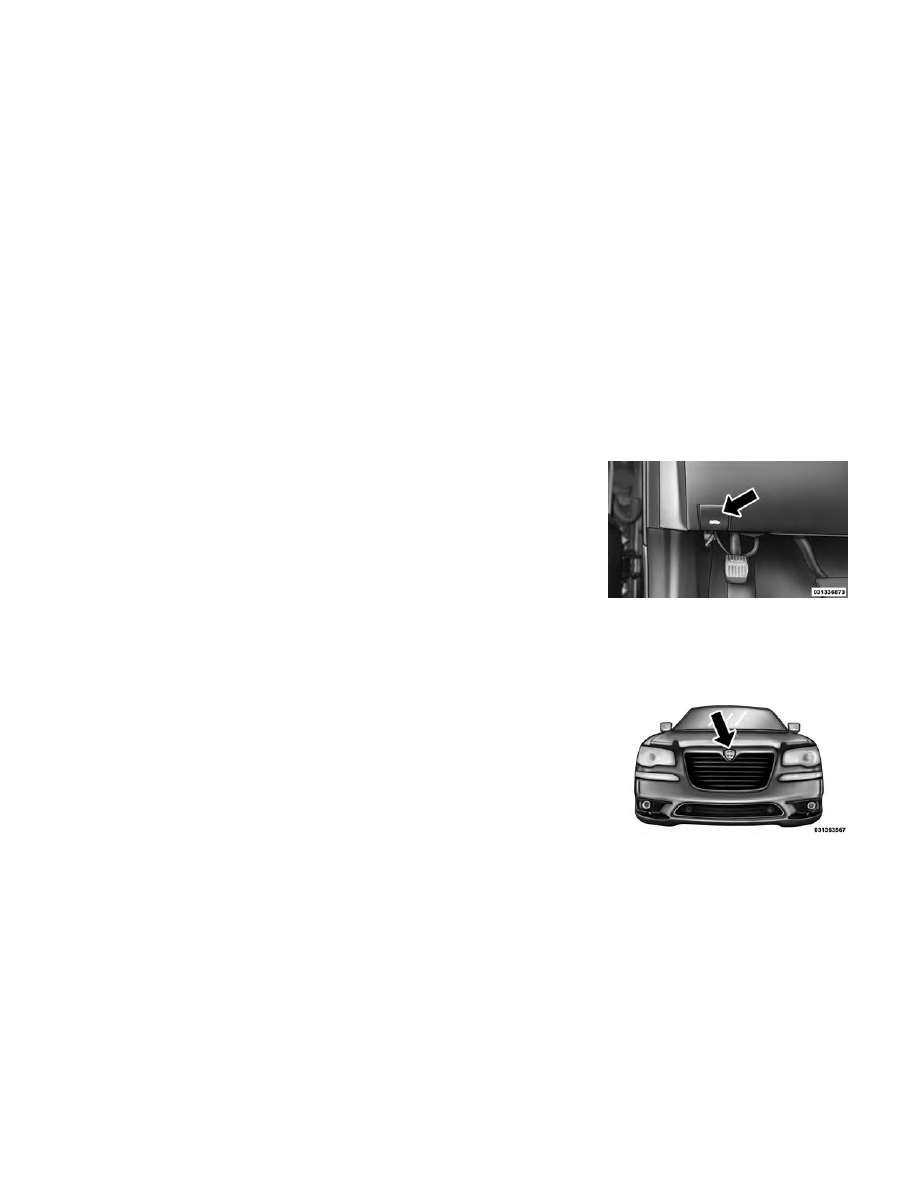

Hood Release Lever

Hood Safety Latch

111

NOTE: Your

vehicle

may

be

equipped with an Active Hood Sys-
tem. Refer to “Occupant Re-
straints” in “Things To Know Be-
fore Starting Your Vehicle” for
further information.

CAUTION!

To prevent possible damage, do not
slam the hood to close it. Lower the
hood until it is open approximately
15 cm, and then drop it. This
should secure both latches. Never
drive your vehicle unless the hood is
fully closed, with both latches en-
gaged.

WARNING!

Be sure the hood is fully latched
before driving your vehicle. If the
hood is not fully latched, it could
open when the vehicle is in motion
and block your vision. Failure to
follow this warning could result in
serious injury or death.

LIGHTS

HEADLIGHT SWITCH

The headlight switch is located
on the left side of the instru-
ment panel. This switch con-

trols the operation of the headlights,
parking lights, instrument panel
lights, instrument panel light dim-
ming, interior lights and fog lights.

NOTE: In

certain

European

countries, the parking light feature
will only operate with the ignition
OFF, or with either the fog lamps or
headlights also ON. Regardless of
ignition switch position, the park-
ing lights will remain ON as long as
the switch is in this first detent.

Rotate the headlight switch clockwise
to the first detent for parking light
and instrument panel light operation.
Rotate the headlight switch to the sec-
ond detent for headlight, parking
light and instrument panel light op-
eration.

AUTOMATIC HEADLIGHTS

This system automatically turns the
headlights on or off according to am-
bient light levels. To turn the system
on, rotate the headlight switch coun-
terclockwise to the AUTO position.
When the system is on, the headlight
time delay feature is also on. This
means the headlights will stay on for
up to 90 seconds after you place the
ignition into the OFF position. To turn
the automatic system off, move the
headlight switch out of the AUTO po-
sition.

NOTE: The engine must be run-
ning before the headlights will
come on in the automatic mode.

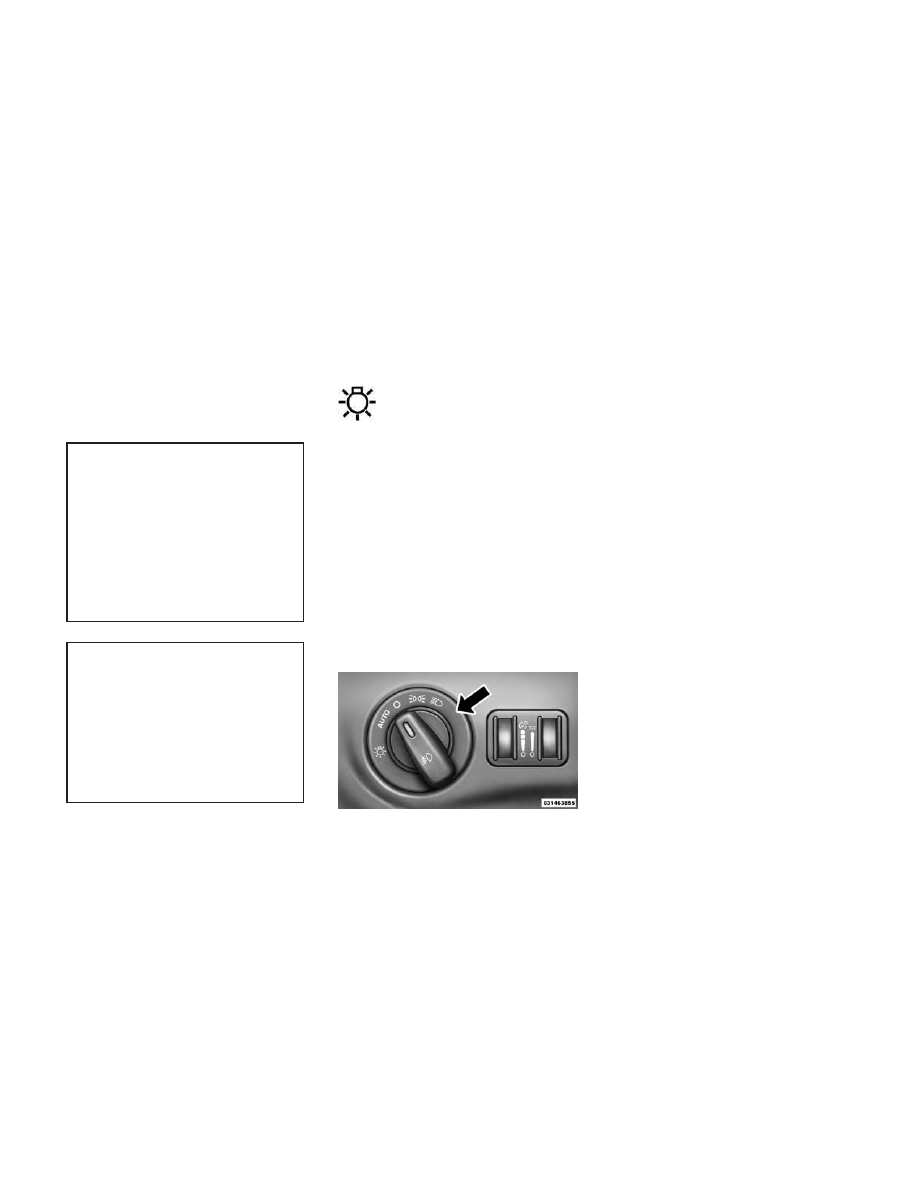

Headlight Switch

112

HEADLIGHTS ON WITH
WIPERS (Available With
Automatic Headlights Only)

When this feature is active, the head-
lights will turn on approximately 10
seconds after the wipers are turned on
if the headlight switch is placed in the
AUTO position. In addition, the head-
lights will turn off when the wipers are
turned off if they were turned on by
this feature.

NOTE: The Headlights On with
Wipers feature can be turned on or
off using the Uconnect® System,
refer to “Uconnect® Settings” in
“Understanding Your Instrument
Panel” for further information.

HEADLIGHT TIME DELAY

This feature provides the safety of
headlight illumination for up to 90
seconds (programmable) when leav-
ing your vehicle in an unlit area.

To activate the delay feature, place
the ignition in the OFF position while
the headlights are still on. Then, turn
off the headlights within 45 seconds.

The delay interval begins when the
headlight switch is turned off.

If you turn the headlights or parking
lights on, or place the ignition in ACC
or RUN, the system will cancel the
delay.

If you turn the headlights off before
the ignition, they will turn off in the
normal manner.

NOTE:

• The lights must be turned off

within 45 seconds of placing the
ignition in the OFF position to
activate this feature.

• The headlight delay time is pro-

grammable

using

the

Uconnect®

System,

refer

to

“Uconnect® Settings” in “Un-
derstanding Your Instrument
Panel” for further information.

AUTOMATIC HIGH BEAM
(for versions/markets,
where provided)

The Automatic High Beam system
provides increased forward lighting at

night by automating high beam con-
trol through the use of a digital cam-
era mounted on the inside rearview
mirror. This camera detects vehicle
specific

light

and

automatically

switches from high beams to low
beams until the approaching vehicle
is out of view.

NOTE:

• The Automatic High Beam sys-

tem can be turned on or off using
the Uconnect® System, refer to
“Uconnect® Settings” in “Un-
derstanding Your Instrument
Panel” for further information.

• Broken, muddy, or obstructed

headlights and taillights of ve-
hicles in the field of view will
cause the high beams to remain
on longer and not automatically
switch to low beams until you
are closer to the approaching ve-
hicle. Also, dirt, film, and other
obstructions on the windshield
or camera lens will cause the
system to function improperly.

113

If the windshield or Automatic High
Beam mirror is replaced, the Auto-
matic High Beam mirror must be re-
aimed to ensure proper performance.
See your local authorized dealer.

To Activate

1. Turn the headlight switch to the
AUTO headlight position.

2. Push the multifunction lever away
from you (toward front of vehicle) to
engage the high beam mode.

NOTE: This system will not acti-
vate until the vehicle is at or above
32 km/h.

To Deactivate

1. Pull the multifunction lever to-
ward you (or rearward in car) to
manually deactivate the system (nor-
mal operation of low beams).

2. Push back on the multifunction
lever once again to reactivate the sys-
tem.

DAYTIME RUNNING
LIGHTS (for versions/
markets, where provided)

DRLs come ON when the vehicle is
running and shifted out of park, the
headlights are OFF and the parking
brake is OFF. The headlight switch
must be used for normal nighttime
driving. If a turn signal is activated,
the DRL lamp on the same side of the
vehicle will turn off for the duration of
the turn signal activation. Once the
turn signal is no longer active, the
DRL lamp will illuminate.

NOTE: Depending on your area's
regulations, DRLs may be able to
be turned on and off. The DRLs
can be turned on and off using the
Uconnect®

System,

refer

to

“Uconnect® Settings” in “Under-
standing Your Instrument Panel”
for further information.

ADAPTIVE BI-XENON
HIGH INTENSITY
DISCHARGE HEADLIGHTS

This system automatically swivels the
headlight beam pattern horizontally

to provide increased illumination in
the direction the vehicle is steering.

NOTE:

• Each time the Adaptive Head-

light System is turned on, the
headlights will initialize by per-
forming a brief sequence of rota-
tions.

• The Adaptive Headlight System

is active only when the vehicle is
moving forward.

The Adaptive Headlight System
can be turned On or Off using the
Uconnect®

System,

refer

to

“Uconnect® Settings” in “Under-
standing Your Instrument Panel”
for further information.

LIGHTS-ON REMINDER

If the headlights or parking lights are
on after the ignition is placed in the
OFF position, a chime will sound to
alert the driver when the driver's door
is opened.

114

FOG LIGHTS

The fog light switch is built
into the headlight switch.
To activate the fog lights,
turn the headlamp switch to

the park lamp or headlamp position.
Press the headlight switch once for
front fog lights, press the switch a
second time for front and rear fog
lights. Pressing the switch a third time
will deactivate the rear fog lights, and
a fourth time will deactivate the front
fog lights. Turning the headlight
switch off will also deactivate the fog
lights.

An indicator light in the instrument
cluster illuminates when the fog lights
are turned on.

NOTE: The front fog lights will
activate automatically when turn-
ing on the position lights or the low
beam headlights if previously de-
activated by turning the headlight
switch off. The rear fog lights will
only turn on by operating the
switch as previously described.

MULTIFUNCTION LEVER

The multifunction lever controls the
operation of the turn signals, head-
light beam selection and passing
lights. The multifunction lever is lo-
cated on the left side of the steering
column.

TURN SIGNALS

Move the multifunction lever up or
down and the arrows on each side of
the instrument cluster flash to show
proper operation of the front and rear
turn signal lights.

NOTE:

• If either light remains on and

does not flash, or there is a very
fast flash rate, check for a defec-
tive outside light bulb. If an in-
dicator fails to light when the
lever is moved, it would suggest
that the indicator bulb is defec-
tive.

• A “Turn Signal On” message will

appear

in

the

EVIC

(for

versions/markets, where pro-
vided) and a continuous chime
will sound if the vehicle is driven
more than 1.6 km with either
turn signal on.

LANE CHANGE ASSIST

Tap the lever up or down once, with-
out moving beyond the detent, and
the turn signal (right or left) will flash
three times then automatically turn
off.

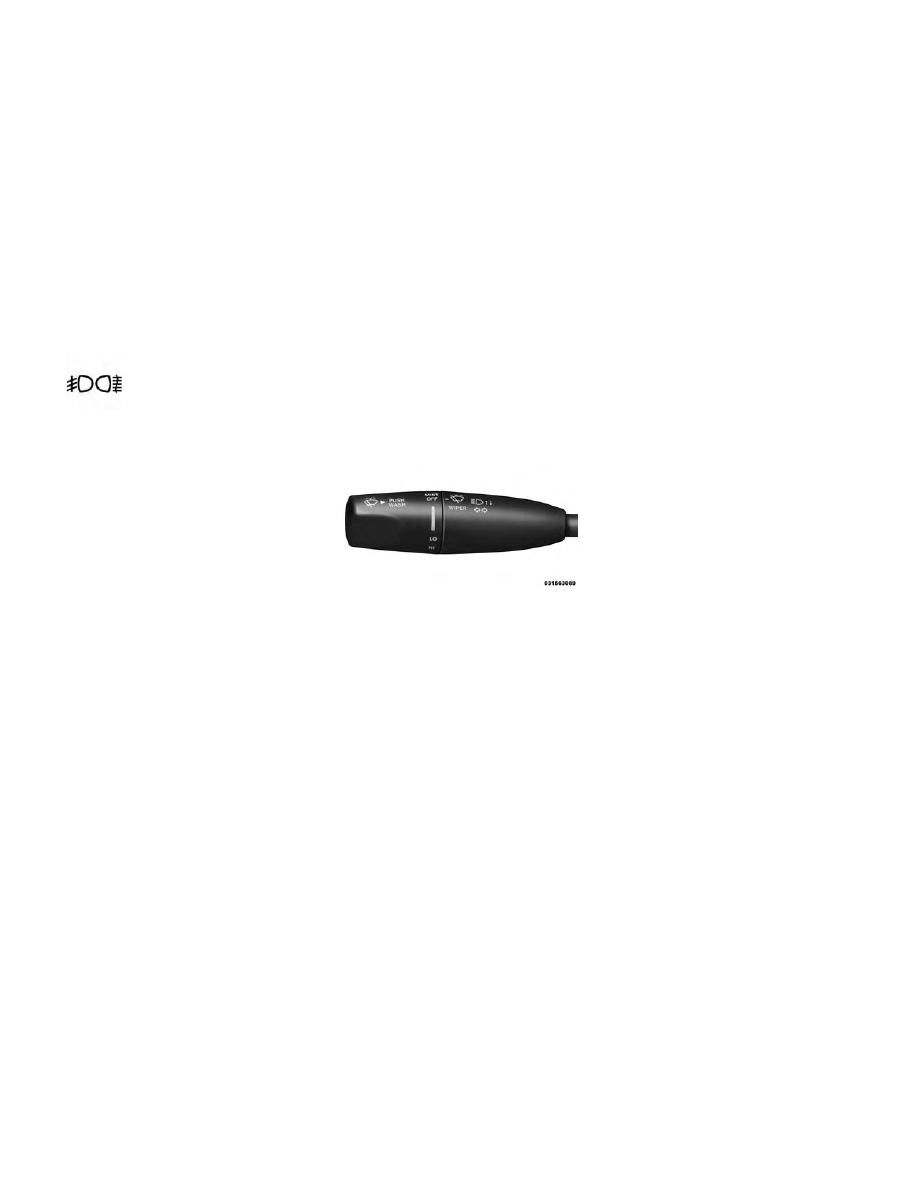

Multifunction Lever

115

HIGH/LOW BEAM SWITCH

Push the multifunction lever away
from you to switch the headlights to
high beam. Pull the multifunction le-
ver toward you to switch the head-
lights back to low beam.

FLASH-TO-PASS

You can signal another vehicle with
your headlights by lightly pulling the
multifunction lever toward you. This
will turn on the high beams headlights
until the lever is released.

COURTESY LIGHTS

The courtesy lights can be turned on
by pressing the top corner of the lens.
To turn the lights off, press the lens a
second time.

FRONT MAP/READING
LIGHTS

The front map/reading lights are
mounted in the overhead console.

Each light can be turned on by press-
ing a switch on either side of the con-
sole. These switches are backlit for
night time visibility. To turn the lights
off, press the switch a second time.
The lights will also turn on when the
UNLOCK button on the Remote Key-
less Entry (RKE) is pressed.

AMBIENT LIGHT

The overhead console is equipped
with an ambient light feature. This
light casts illumination for improved
visibility of the floor center console
and PRNDL area.

INTERIOR LIGHTS

The interior lights come on when a
door is opened.

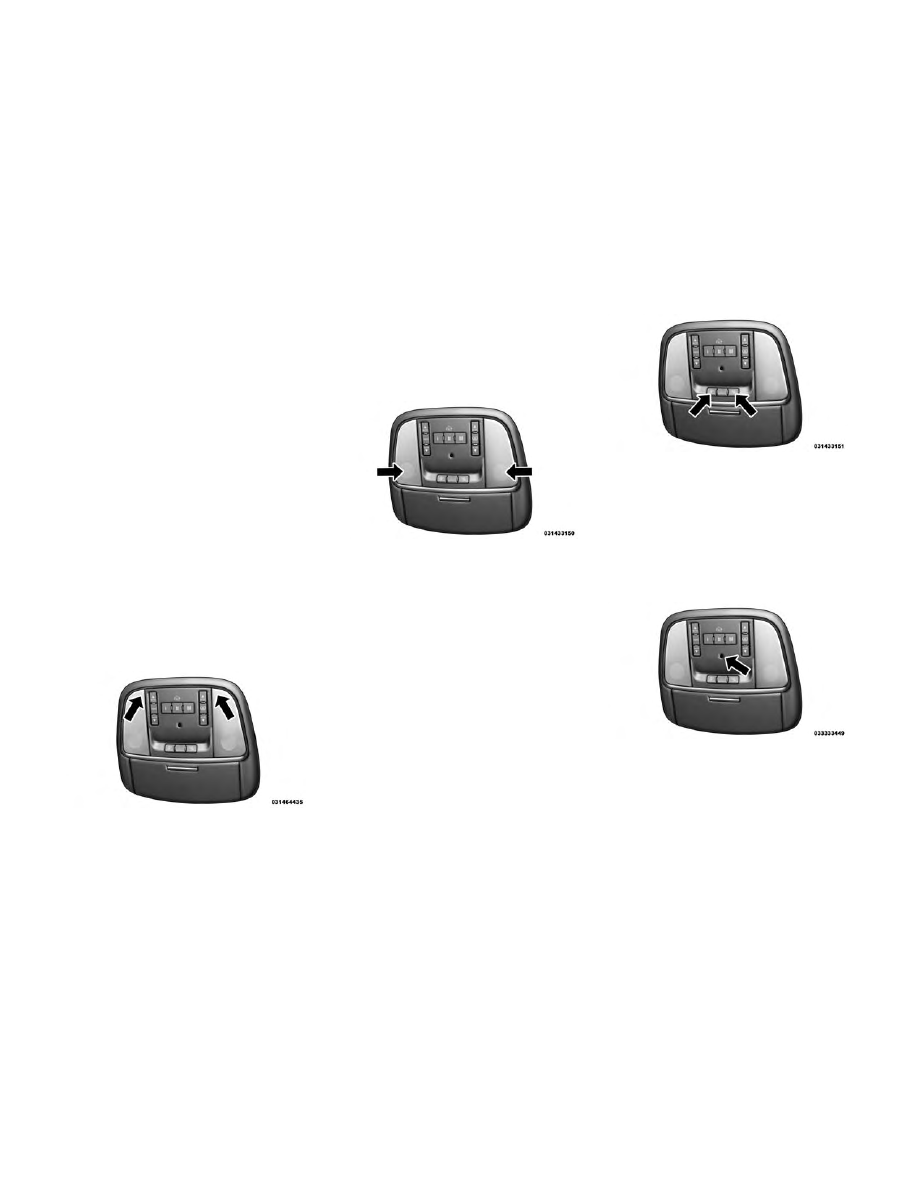

Courtesy Lights

Front Map/Reading Lights

Front Map/Reading Light Switches

Ambient Light

116
