Lancia THEMA. Service Manual - part 4

Recommendations For Attaching Child Restraints

Restraint Type

Combined Weight of

the Child + Child

Restraint

Use any attachment method shown with an “X” Below

ISOFIX –

Lower

Anchors

Only

Seat Belt

Only

ISOFIX –

Lower Anchors

+ Top Tether

Anchor

Seat Belt +
Top Tether

Anchor

Rear-Facing Child Restraint

Up to 29.5 kg

X

X

Rear-Facing Child Restraint

More than 29.5 kg

X

Forward-Facing Child Restraint

Up to 29.5 kg

X

X

Forward-Facing Child Restraint

More than 29.5 kg

X

ISOFIX Restraint System

Your vehicle is equipped with the
child restraint anchorage system
called ISOFIX. The ISOFIX system
has three vehicle anchor points for
installing

ISOFIX-equipped

child

seats. There are two lower anchorages
located at the back of the seat cushion
where it meets the seatback and one
top tether anchorage located behind
the seating position. These anchor-
ages are used to install ISOFIX-
equipped child seats without using
the vehicle’s seat belts. Some seating
positions may have a top tether an-
chorage but no lower anchorages. In
these seating positions, the seat belt

must be used with the top tether an-
chorage to install the child restraint.

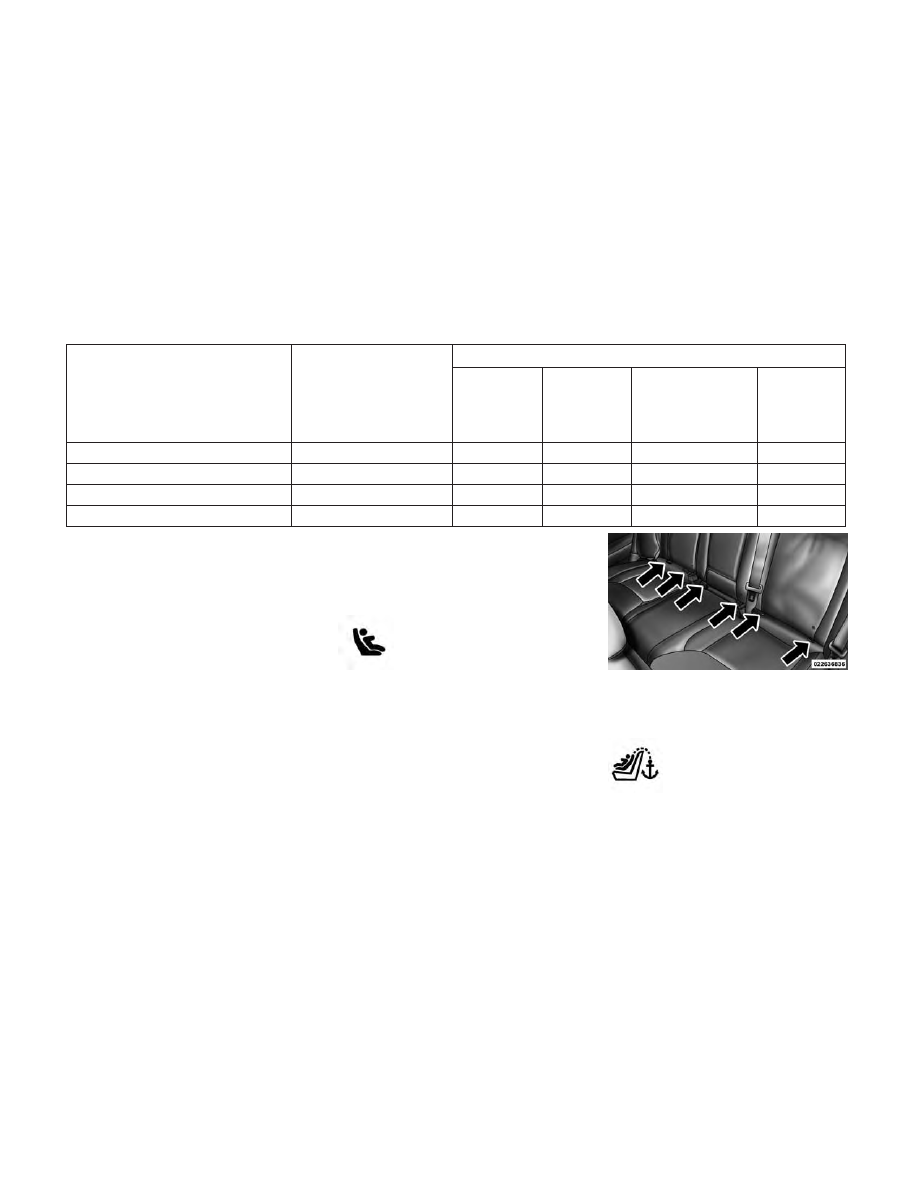

Locating The ISOFIX Anchorages

The lower anchorages are
round bars that are found at
the rear of the seat cushion
where it meets the seatback,

below the anchorage symbols on the
seatback. They are just visible when
you lean into the rear seat to install
the child restraint. You will easily feel
them if you run your finger along the
gap between the seatback and seat
cushion.

Locating The ISOFIX Anchorages

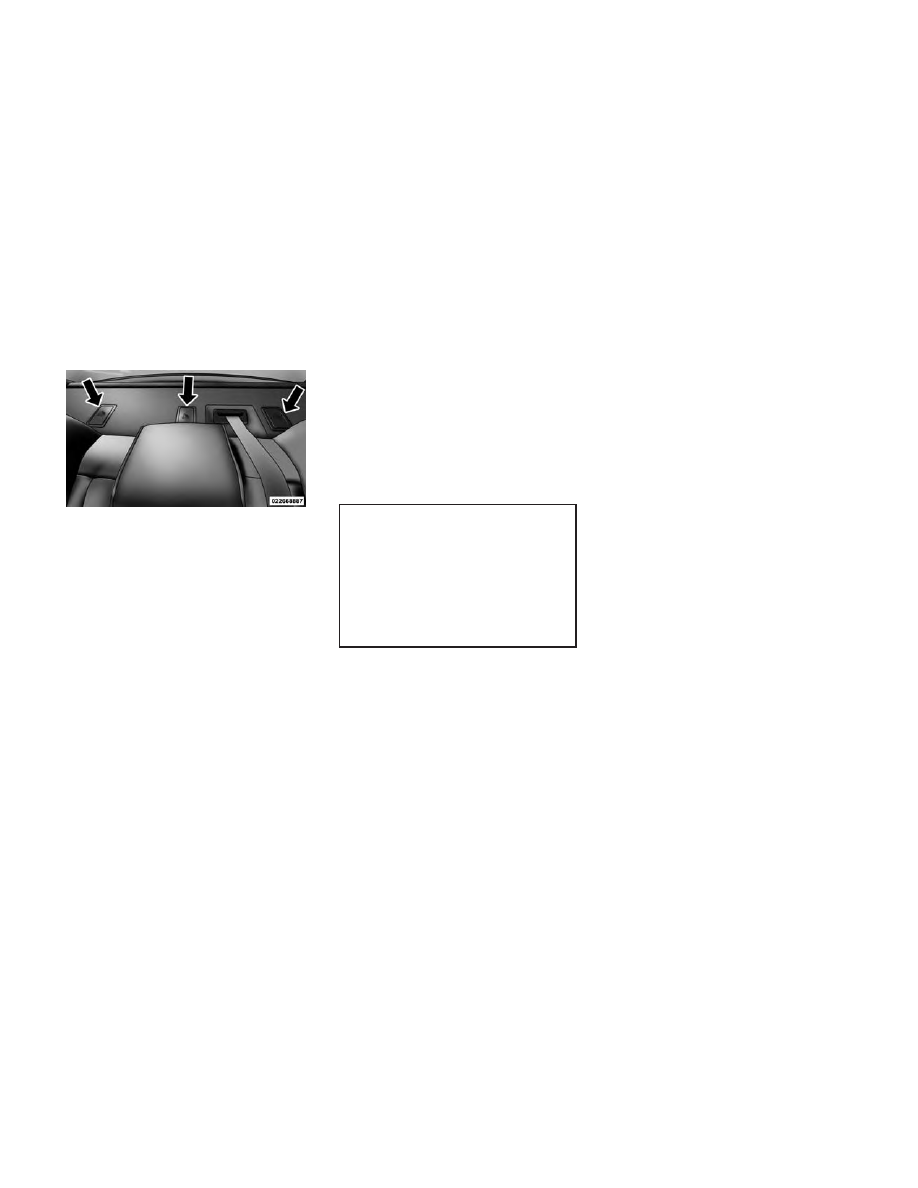

In addition, there are tether
strap anchorages behind
each rear seating position
located in the panel be-

tween the rear seatback and the rear

ISOFIX Anchorages

53

window. These tether strap anchor-
ages are under a plastic cover with the
tether anchorage symbol on it.

ISOFIX child restraint systems will be
equipped with a rigid bar on each
side. Each will have a hook or connec-
tor to attach to the lower anchorage
and a way to tighten the connection to
the anchorage. Forward-facing child
restraints and some rear-facing infant
restraints may also be equipped with
a tether strap. The tether strap will
have a hook at the end to attach to the
top tether anchorage and a way to
tighten the strap after it is attached to
the anchorage.

Center Seat ISOFIX

If a child restraint installed in the
center position blocks the seat belt
webbing or buckle for the outboard
position, do not use that outboard po-
sition. If a child seat in the center
position blocks the outboard ISOFIX
anchors or seat belt, do not install a
child seat in that outboard position.

WARNING!

Never use the same lower anchor-
age to attach more than one child
restraint. Please refer to “To Install
a ISOFIX-Compatible Child Re-
straint” for typical installation in-
structions.

Always follow the directions of the
child restraint manufacturer when in-
stalling your child restraint. Not all
child restraint systems will be in-
stalled as described here.

To Install An ISOFIX-compatible
Child Restraint

1. If the selected seating position has
a Switchable Automatic Locking Re-
tractor (ALR) seat belt, stow the seat
belt, following the instructions below.
See the section “Installing Child Re-
straints Using the Vehicle Seat Belt”
to check what type of seat belt each
seating position has.

2. Loosen the adjusters on the lower
connectors and on the tether strap of
the child seat so that you can more
easily attach the connectors to the ve-
hicle anchorages.

3. Place the child seat between the
lower anchorages for that seating po-
sition. For some second row seats, you
may need to recline the seat and / or
raise the head restraint to get a better
fit. If the rear seat can be moved for-
ward and rearward in the vehicle, you
may wish to move it to its rear-most
position to make room for the child
seat. You may also move the front seat
forward to allow more room for the
car seat.

Tether Strap Anchorages

54

4. Attach the connectors of the child
restraint to the lower anchorages in
the selected seating position.

5. If the child restraint has a tether
strap, connect it to the top tether an-
chorage. See the section “Installing
Child Restraints Using the Top Tether
Anchorage” for directions to attach a
tether anchor.

6. Tighten all of the straps as you
push the child restraint rearward and
downward into the seat. Remove
slack in the straps according to the
child restraint manufacturer’s in-
structions.

7. Test that the child restraint is in-
stalled tightly by pulling back and
forth on the child seat at the belt path.
It should not move more than 25.4
mm in any direction.

WARNING!

Child restraint anchorages are de-
signed to withstand only those
loads imposed by correctly-fitted
child restraints. Under no circum-
stances are they to be used for adult
seat belts, harnesses, or for attach-
ing other items or equipment to the
vehicle.

How To Stow An Unused ALR
Seatbelt

When using the ISOFIX attaching
system to install a child restraint, stow
all ALR seat belts that are not being
used by other occupants or being used
to secure child restraints. An unused
belt could injure a child if they play
with it and accidentally lock the seat-
belt retractor. Before installing a child
restraint using the ISOFIX system,
buckle the seat belt behind the child
restraint and out of the child’s reach.
If the buckled seat belt interferes with
the child restraint installation, instead
of buckling it behind the child re-
straint, route the seat belt through the
child restraint belt path and then
buckle it. Do not lock the seatbelt.

Remind all children in the vehicle that
the seat belts are not toys and that
they should not play with them.

WARNING!

Improper installation of a child re-
straint to the ISOFIX anchorages
can lead to failure of an infant or
child restraint. The child could be
badly injured or killed. Follow the
manufacturer's directions exactly
when installing an infant or child
restraint.

Installing Child Restraints Using
The Vehicle Seat Belt

The seat belts in the passenger seating
positions are equipped with either a
Switchable Automatic Locking Re-
tractor (ALR) or a cinching latch
plate or both. Both types of seat belts
are designed to keep the lap portion of
the seat belt tight around the child
restraint so that it is not necessary to
use a locking clip. The ALR retractor
can be “switched” into a locked mode
by pulling all of the webbing out of

55

the retractor and then letting the web-
bing retract back into the retractor. If
it is locked, the ALR will make a
clicking noise while the webbing is
pulled back into the retractor. For
additional information on ALR, refer
to the “Automatic Locking Mode” de-
scription

under

“Occupant

Re-

straints.” The cinching latch plate is
designed to hold the lap portion of the
seatbelt tight when webbing is pulled
tight and straight through a child re-
straint’s belt path.

Installing A Child Restraint With
A Switchable Automatic Locking
Retractor (ALR)

1. Place the child seat in the center of
the seating position. For some second
row seats, you may need to recline the
seat and/or raise the head restraint to
get a better fit. If the rear seat can be
moved forward and rearward in the
vehicle, you may wish to move it to its
rear-most position to make room for
the child seat. You may also move the
front seat forward to allow more room
for the car seat.

2. Pull enough of the seat belt web-
bing from the retractor to pass it
through the belt path of the child re-
straint. Do not twist the belt webbing
in the belt path.

3. Slide the latch plate into the
buckle until you hear a “click.”

4. Pull on the webbing to make the
lap portion tight against the child
seat.

5. To lock the seat belt, pull down on
the shoulder part of the belt until you
have pulled all the seat belt webbing
out of the retractor. Then, allow the
webbing to retract back into the re-
tractor. As the webbing retracts, you
will hear a clicking sound. This means
the seat belt is now in the Automatic
Locking mode.

6. Try to pull the webbing out of the
retractor. If it is locked, you should
not be able to pull out any webbing. If
the retractor is not locked, repeat step
5.

7. Finally, pull up on any excess web-
bing to tighten the lap portion around
the child restraint while you push the
child restraint rearward and down-
ward into the vehicle seat.

8. If the child restraint has a top
tether strap and the seating position
has a top tether anchorage, connect
the tether strap to the anchorage and
tighten the tether strap. Refer to “In-
stalling Child Restraints Using The
Top Tether Anchorage” for directions
to attach a tether anchor.

9. Test that the child restraint is in-
stalled tightly by pulling back and
forth on the child seat at the belt path.
It should not move more than 25.4
mm in any direction.

Any seat belt system will loosen with
time, so check the belt occasionally,
and pull it tight if necessary.

56

Child Restraint With A Cinching
Latch Plate (CINCH) — (for
versions/markets where provided)

1. Place the child seat in the center of
the seating position. For some second
row seats, you may need to recline the
seat and / or raise the head restraint to
get a better fit. If the rear seat can be
moved forward and rearward in the
vehicle, you may wish to move it to its
rear-most position to make room for
the child seat. You may also move the
front seat forward to allow more room
for the car seat.

2. Next, pull enough of the seat belt
webbing from the retractor to pass it
through the belt path of the child re-
straint. Do not twist the belt webbing
in the belt path.

3. Slide the latch plate into the
buckle until you hear a “click.”

4. Finally, pull up on any excess web-
bing to tighten the lap portion around
the child restraint while you push the
child restraint rearward and down-
ward into the vehicle seat.

5. If the child restraint has a top
tether strap and the seating position
has a top tether anchorage, connect
the tether strap to the anchorage and
tighten the tether strap. Refer to “In-
stalling Child Restraints Using The
Top Tether Anchorage” for directions
to attach a tether anchor.

6. Test that the child restraint is in-
stalled tightly by pulling back and
forth on the child seat at the belt path.
It should not move more than 25.4
mm in any direction.

Any seat belt system will loosen with
time, so check the belt occasionally,
and pull it tight if necessary.

If the buckle or the cinching latch
plate is too close to the belt path open-
ing of the child restraint, you may
have trouble tightening the seat belt.
If this happens, disconnect the latch
plate from the buckle and twist the
short buckle-end belt up to three full
turns to shorten it. Insert the latch
plate into the buckle with the release
button facing out, away from the

child restraint. Repeat steps 4 to 6,
above, to complete the installation of
the child restraint.

If the belt still cannot be tightened
after you shorten the buckle, discon-
nect the latch plate from the buckle,
turn the buckle around one half turn,
and insert the latch plate into the
buckle again. If you still cannot make
the child restraint installation tight,
try a different seating position.

Installing Child Restraints Using
The Top Tether Anchorage

1. Look behind the seating
position where you plan to
install the child restraint to
find the tether anchorage.

You may need to move the seat for-
ward to provide better access to the
tether anchorage. If there is no top
tether anchorage for that seating po-
sition, move the child restraint to an-
other position in the vehicle if one is
available.

57

2. Rotate or lift the cover to access
the anchor directly behind the seat
where you are placing the child re-
straint.

3. Route the tether strap to provide
the most direct path for the strap be-
tween the anchor and the child seat. If
your vehicle is equipped with adjust-
able rear head restraints, raise the
head restraint, and where possible,
route the tether strap under the head
restraint and between the two posts. If
not possible, lower the head restraint
and pass the tether strap around the
outboard side of the head restraint.

1 — Cover

A

—

Tether

Strap Hook

3 — Attaching
Strap

B — Tether An-
chor

4. Attach the tether strap hook of the
child restraint to the top tether an-
chorage as shown in the diagram.

5. Remove slack in the tether strap
according to the child restraint manu-
facturer’s instructions.

Transporting Pets

Air Bags deploying in the front seat
could harm your pet. An unrestrained
pet will be thrown about and possibly
injured, or injure a passenger during
panic braking or in a collision.

Pets should be restrained in the rear
seat in pet harnesses or pet carriers
that are secured by seat belts.

ENGINE BREAK-IN
RECOMMENDATIONS

A long break-in period is not required
for the engine and drivetrain (trans-
mission and axle) in your vehicle.

Drive moderately during the first
500 km. After the initial 100 km,
speeds up to 80 or 90 km/h are desir-
able.

While cruising, brief full-throttle ac-
celeration within the limits of local
traffic laws contributes to a good

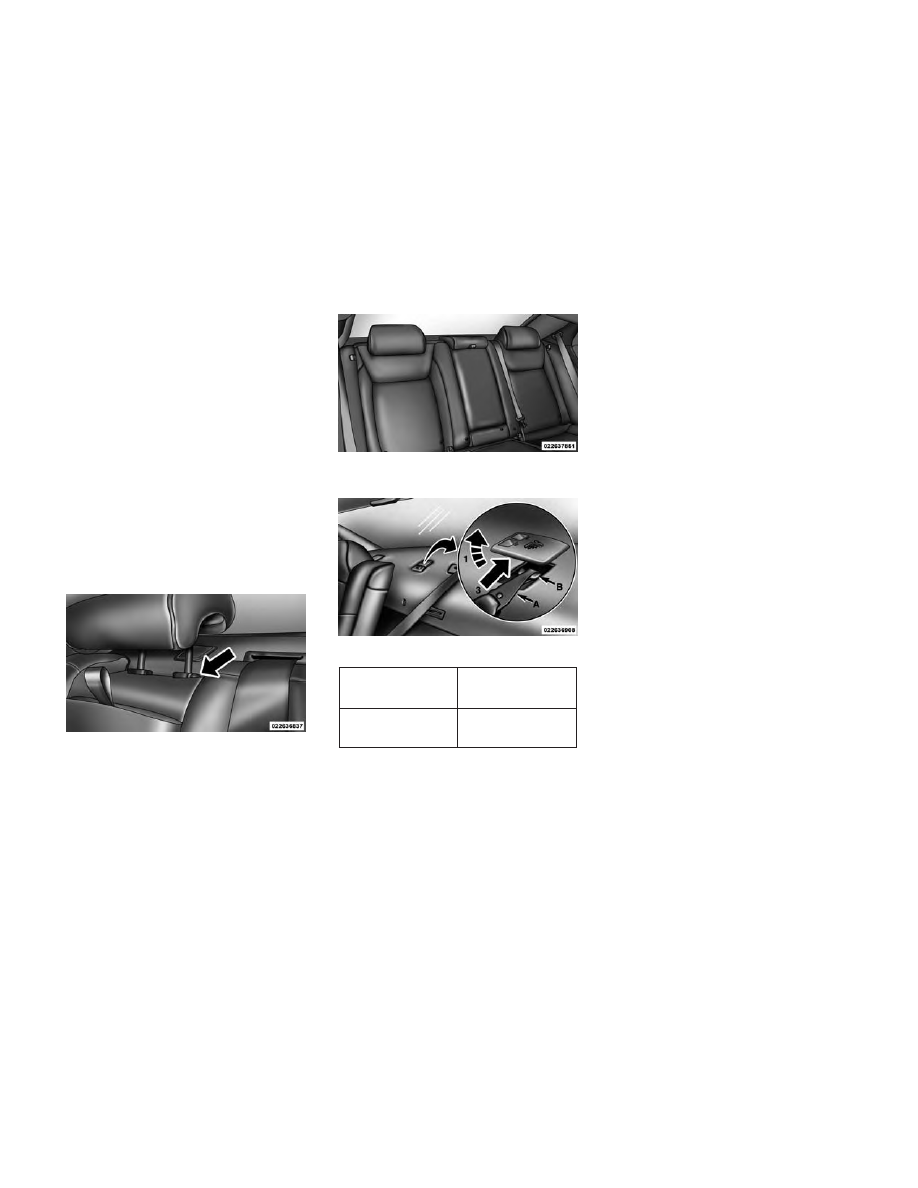

Adjustable Headrest Release Push

Button

Adjustable Headrest Downward

Position

Tether Strap Mounting

58

break-in. Wide-open throttle accel-
eration in low gear can be detrimental
and should be avoided.

The engine oil installed in the engine
at the factory is a high-quality energy
conserving

type

lubricant.

Oil

changes should be consistent with an-
ticipated climate conditions under
which vehicle operations will occur.
For the recommended viscosity and
quality grades, refer to “Maintenance
Procedures” in “Maintaining Your Ve-
hicle”.

NON-DETERGENT

OR

STRAIGHT MINERAL OILS MUST
NEVER BE USED.

A new engine may consume some oil
during its first few thousand kilome-
ters of operation. This should be con-
sidered a normal part of the break-in
and not interpreted as an indication of
difficulty.

ADDITIONAL
REQUIREMENTS FOR
DIESEL ENGINE

During the first 1500 km avoid heavy
loads, e.g. driving at full throttle. Do

not exceed 2/3 of the maximum per-
missible engine speed for each gear.
Change gear in good time. Do not shift
down a gear manually in order to
brake.

SAFETY TIPS

TRANSPORTING
PASSENGERS

NEVER

TRANSPORT

PASSEN-

GERS IN THE CARGO AREA.

WARNING!

• Do not leave children or animals

inside parked vehicles in hot
weather. Interior heat build-up
may cause serious injury or
death.

• It is extremely dangerous to ride

in a cargo area, inside or outside
of a vehicle. In a collision, people
riding in these areas are more
likely to be seriously injured or
killed.

(Continued)

WARNING!

(Continued)

• Do not allow people to ride in any

area of your vehicle that is not
equipped with seats and seat
belts.

• Be sure everyone in your vehicle is

in a seat and using a seat belt
properly.

EXHAUST GAS

WARNING!

Exhaust gases can injure or kill.
They contain carbon monoxide
(CO), which is colorless and odor-
less. Breathing it can make you un-
conscious and can eventually poi-
son you. To avoid breathing (CO),
follow these safety tips:
• Do not run the engine in a closed

garage or in confined areas any
longer than needed to move your
vehicle in or out of the area.

(Continued)

59

WARNING!

(Continued)

• If you are required to drive with

the

trunk/liftgate/rear

doors

open, make sure that all windows
are closed and the climate control
BLOWER switch is set at high
speed. DO NOT use the recircula-
tion mode.

• If it is necessary to sit in a parked

vehicle with the engine running,
adjust your heating or cooling
controls to force outside air into
the vehicle. Set the blower at high
speed.

The best protection against carbon
monoxide entry into the vehicle body
is a properly maintained engine ex-
haust system.

Whenever a change is noticed in the
sound of the exhaust system, when
exhaust fumes can be detected inside
the vehicle, or when the underside or
rear of the vehicle is damaged, have a
competent mechanic inspect the com-
plete exhaust system and adjacent
body areas for broken, damaged, de-
teriorated, or mispositioned parts.

Open seams or loose connections
could permit exhaust fumes to seep
into the passenger compartment. In
addition, inspect the exhaust system
each time the vehicle is raised for lu-
brication or oil change. Replace as
required.

SAFETY CHECKS YOU
SHOULD MAKE INSIDE
THE VEHICLE

Seat Belts

Inspect the belt system periodically,
checking for cuts, frays, and loose
parts. Damaged parts must be re-
placed immediately. Do not disas-
semble or modify the system.

Front seat belt assemblies must be
replaced after a collision. Rear seat
belt assemblies must be replaced after
a collision if they have been damaged
(i.e., bent retractor, torn webbing,
etc.). If there is any question regard-
ing belt or retractor condition, replace
the belt.

Air Bag Warning Light

The light should come on
and remain on for four to
eight seconds as a bulb
check when the ignition

switch is first turned ON. If the light is
not lit during starting, see your autho-
rized dealer. If the light stays on,
flickers, or comes on while driving,
have the system checked by an autho-
rized dealer.

Defroster

Check operation by selecting the de-
frost mode and place the blower con-
trol on high speed. You should be able
to feel the air directed against the
windshield.

See

your

authorized

dealer for service if your defroster is
inoperable.

Floor Mat Safety Information

Always use floor mats designed to fit
the footwell of your vehicle. Use only
floor mats that leave the pedal area
unobstructed and that are firmly se-
cured so that they cannot slip out of

60

position and interfere with the pedals
or impair safe operation of your ve-
hicle in other ways.

WARNING!

Pedals that cannot move freely can
cause loss of vehicle control and
increase the risk of serious personal
injury.
• Always make sure that floor mats

are properly attached to the floor
mat fasteners.

• Never place or install floor mats

or other floor coverings in the ve-
hicle that cannot be properly se-
cured to prevent them from mov-
ing and interfering with the
pedals or the ability to control the
vehicle.

• Never put floor mats or other

floor coverings on top of already
installed floor mats. Additional
floor mats and other coverings
will reduce the size of the pedal
area and interfere with the ped-
als.

(Continued)

WARNING!

(Continued)

• Check mounting of mats on a

regular basis. Always properly re-
install and secure floor mats that
have been removed for cleaning.

• Always make sure that objects

cannot fall into the driver foot-
well while the vehicle is moving.
Objects can become trapped un-
der the brake pedal and accelera-
tor pedal causing a loss of vehicle
control.

• If required, mounting posts must

be properly installed, if not
equipped from the factory. Fail-

ure to properly follow floor mat in-
stallation or mounting can cause
interference with the brake pedal
and accelerator pedal operation
causing loss of control of the ve-
hicle.

PERIODIC SAFETY
CHECKS YOU SHOULD
MAKE OUTSIDE THE
VEHICLE

Tires

Examine tires for excessive tread wear
and uneven wear patterns. Check for
stones, nails, glass, or other objects
lodged in the tread or sidewall. In-
spect the tread for cuts and cracks.
Inspect sidewalls for cuts, cracks and
bulges. Check the wheel nuts for
tightness. Check the tires (including
spare) for proper cold inflation pres-
sure.

Lights

Have someone observe the operation
of brake lights and exterior lights
while you work the controls. Check
turn signal and high beam indicator
lights on the instrument panel.

Door Latches

Check for positive closing, latching,
and locking.

61

Fluid Leaks

Check area under vehicle after over-
night parking for fuel, engine coolant,
oil, or other fluid leaks. Also, if gaso-
line fumes are detected or if fuel,
power steering fluid (if equipped), or
brake fluid leaks are suspected, the
cause should be located and corrected
immediately.

62

3

UNDERSTANDING THE FEATURES OF YOUR

VEHICLE

• MIRRORS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

• AUTOMATIC DIMMING MIRROR . . . . . . . . . . .70
• OUTSIDE MIRRORS . . . . . . . . . . . . . . . . . . . . .70
• OUTSIDE MIRRORS FOLDING FEATURE . . . . .70
• DRIVER'S AUTOMATIC DIMMING MIRROR . . .70
• OUTSIDE MIRRORS WITH TURN SIGNAL AND

APPROACH LIGHTING (for versions/markets,
where provided) . . . . . . . . . . . . . . . . . . . . . . . . .70

• TILT MIRRORS IN REVERSE (for versions/

markets, where provided). . . . . . . . . . . . . . . . . .71

• POWER MIRRORS . . . . . . . . . . . . . . . . . . . . . .71
• POWER FOLDING OUTSIDE MIRRORS. . . . . . .72
• HEATED MIRRORS . . . . . . . . . . . . . . . . . . . . . .72
• ILLUMINATED VANITY MIRRORS . . . . . . . . . .72
• “SLIDE-ON-ROD” AND EXTENDER FEATURES

OF SUN VISOR . . . . . . . . . . . . . . . . . . . . . . . . . .72

• BLIND SPOT MONITORING (BSM) (for

versions/markets, where provided). . . . . . . . . . . . .73

• REAR CROSS PATH (for versions/markets,

where provided) . . . . . . . . . . . . . . . . . . . . . . . . .75

• MODES OF OPERATION . . . . . . . . . . . . . . . . . .76

63

• Uconnect® PHONE (8.4/8.4N). . . . . . . . . . . . . . . . .77

• Uconnect® 8.4/8.4 NAV . . . . . . . . . . . . . . . . . . .77
• OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . .79
• PHONE CALL FEATURES . . . . . . . . . . . . . . . . .84
• UCONNECT® PHONE FEATURES . . . . . . . . . . .86
• ADVANCED PHONE CONNECTIVITY. . . . . . . . .89
• THINGS YOU SHOULD KNOW ABOUT YOUR

Uconnect® PHONE. . . . . . . . . . . . . . . . . . . . . . .90

• GENERAL INFORMATION . . . . . . . . . . . . . . . . .95

• VOICE COMMAND . . . . . . . . . . . . . . . . . . . . . . . . .95

• Uconnect® 8.4/8.4 Nav . . . . . . . . . . . . . . . . . . . .95
• UCONNECT® VOICE COMMANDS . . . . . . . . . . .96
• VOICE TREE . . . . . . . . . . . . . . . . . . . . . . . . . . .97

• SEATS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103

• POWER SEATS . . . . . . . . . . . . . . . . . . . . . . . .103
• POWER LUMBAR (for versions/markets,

where provided) . . . . . . . . . . . . . . . . . . . . . . . .104

• HEATED SEATS (for versions/markets,

where provided) . . . . . . . . . . . . . . . . . . . . . . . .105

• VENTILATED SEATS (for versions/markets,

where provided) . . . . . . . . . . . . . . . . . . . . . . . .106

• HEAD RESTRAINTS . . . . . . . . . . . . . . . . . . . .107
• FOLDING REAR SEAT . . . . . . . . . . . . . . . . . . .108

• DRIVER MEMORY SEAT (for versions/markets,

where provided) . . . . . . . . . . . . . . . . . . . . . . . . .109

• PROGRAMMING THE MEMORY FEATURE . . .109

64

• LINKING AND UNLINKING THE REMOTE

KEYLESS ENTRY TRANSMITTER TO
MEMORY . . . . . . . . . . . . . . . . . . . . . . . . . . . . .110

• MEMORY POSITION RECALL . . . . . . . . . . . . .110
• EASY ENTRY/EXIT SEAT (Available With

Memory Seat Only) . . . . . . . . . . . . . . . . . . . . .111

• TO OPEN AND CLOSE THE HOOD. . . . . . . . . . . .111
• LIGHTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .112

• HEADLIGHT SWITCH . . . . . . . . . . . . . . . . . . .112
• AUTOMATIC HEADLIGHTS . . . . . . . . . . . . . .112
• HEADLIGHTS ON WITH WIPERS (Available

With Automatic Headlights Only) . . . . . . . . . . .113

• HEADLIGHT TIME DELAY . . . . . . . . . . . . . . .113
• AUTOMATIC HIGH BEAM (for versions/

markets, where provided) . . . . . . . . . . . . . . . .113

• DAYTIME RUNNING LIGHTS (for versions/

markets, where provided) . . . . . . . . . . . . . . . . .114

• ADAPTIVE BI-XENON HIGH INTENSITY

DISCHARGE HEADLIGHTS . . . . . . . . . . . . . . .114

• LIGHTS-ON REMINDER . . . . . . . . . . . . . . . . .114
• FOG LIGHTS . . . . . . . . . . . . . . . . . . . . . . . . . .115
• MULTIFUNCTION LEVER . . . . . . . . . . . . . . . .115
• TURN SIGNALS . . . . . . . . . . . . . . . . . . . . . . . .115
• LANE CHANGE ASSIST . . . . . . . . . . . . . . . . . .115
• HIGH/LOW BEAM SWITCH . . . . . . . . . . . . . .116
• FLASH-TO-PASS . . . . . . . . . . . . . . . . . . . . . . .116
• COURTESY LIGHTS . . . . . . . . . . . . . . . . . . . .116
• FRONT MAP/READING LIGHTS . . . . . . . . . . .116

65

• AMBIENT LIGHT . . . . . . . . . . . . . . . . . . . . . . .116
• INTERIOR LIGHTS . . . . . . . . . . . . . . . . . . . . .116

• WINDSHIELD WIPERS AND WASHERS . . . . . . .117

• INTERMITTENT WIPER SYSTEM . . . . . . . . . .118
• MIST FEATURE . . . . . . . . . . . . . . . . . . . . . . . .118
• WINDSHIELD WASHERS . . . . . . . . . . . . . . . .118
• RAIN SENSING WIPERS (for versions/markets,

where provided) . . . . . . . . . . . . . . . . . . . . . . .119

• HEADLIGHT WASHERS . . . . . . . . . . . . . . . . . . .120
• TILT/TELESCOPING STEERING COLUMN . . . . .120
• POWER TILT/TELESCOPING STEERING COLUMN

(for versions/markets, where provided) . . . . . . . .120

• HEATED STEERING WHEEL (for versions/markets,

where provided) . . . . . . . . . . . . . . . . . . . . . . . . .121

• ADJUSTABLE PEDALS (for versions/markets,

where provided) . . . . . . . . . . . . . . . . . . . . . . . . .122

• ELECTRONIC SPEED CONTROL . . . . . . . . . . . .123

• TO ACTIVATE. . . . . . . . . . . . . . . . . . . . . . . . . .123
• TO SET A DESIRED SPEED . . . . . . . . . . . . . . .123
• TO DEACTIVATE . . . . . . . . . . . . . . . . . . . . . . .124
• TO RESUME SPEED. . . . . . . . . . . . . . . . . . . . .124
• TO VARY THE SPEED SETTING . . . . . . . . . . .124
• TO ACCELERATE FOR PASSING . . . . . . . . . . .124

• ADAPTIVE CRUISE CONTROL (ACC) (for

versions/markets, where provided) . . . . . . . . . . .125

• ADAPTIVE CRUISE CONTROL (ACC)

OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . .126

66

• ACTIVATING ADAPTIVE CRUISE CONTROL

(ACC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .126

• TO ACTIVATE. . . . . . . . . . . . . . . . . . . . . . . . . .127
• TO SET A DESIRED ACC SPEED . . . . . . . . . . .127
• TO CANCEL . . . . . . . . . . . . . . . . . . . . . . . . . . .128
• TO TURN OFF . . . . . . . . . . . . . . . . . . . . . . . . .128
• TO RESUME SPEED. . . . . . . . . . . . . . . . . . . . .128
• TO VARY THE SPEED SETTING . . . . . . . . . . .128
• SETTING THE FOLLOWING DISTANCE IN

ACC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .129

• OVERTAKE AID . . . . . . . . . . . . . . . . . . . . . . . .131
• ADAPTIVE CRUISE CONTROL (ACC) MENU . .131
• DISPLAY WARNINGS AND MAINTENANCE . . .132
• PRECAUTIONS WHILE DRIVING WITH

ACC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .133

• NORMAL (FIXED SPEED) CRUISE CONTROL

MODE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .134

• FORWARD COLLISION WARNING (for

versions/markets, where provided). . . . . . . . . .136

• PARKSENSE® PARK ASSIST . . . . . . . . . . . . . . .137

• PARKSENSE® SENSORS . . . . . . . . . . . . . . . . .137
• PARKSENSE® WARNING DISPLAY . . . . . . . . .137
• PARKSENSE® DISPLAY . . . . . . . . . . . . . . . . .138
• FRONT PARK ASSIST AUDIBLE ALERTS . . . .139
• ENABLING AND DISABLING PARKSENSE® . .139
• SERVICE THE PARKSENSE® PARK ASSIST

SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .140

• CLEANING THE PARK ASSIST SYSTEM . . . . .140

67

• PARKSENSE® SYSTEM USAGE

PRECAUTIONS. . . . . . . . . . . . . . . . . . . . . . . . .140

• PARKVIEW® REAR BACK UP CAMERA (for

versions/markets, where provided) . . . . . . . . . . .142

• TURNING PARKVIEW® ON OR OFF — WITH

TOUCH SCREEN . . . . . . . . . . . . . . . . . . . . . . .143

• OVERHEAD CONSOLE . . . . . . . . . . . . . . . . . . . .143

• SUNGLASS BIN DOOR . . . . . . . . . . . . . . . . . .144

• COMMANDVIEW® SUNROOF WITH POWER

SHADE — (for versions/markets,
where provided) . . . . . . . . . . . . . . . . . . . . . . . . .144

• OPENING SUNROOF — EXPRESS . . . . . . . . . .144
• OPENING SUNROOF — MANUAL MODE . . . . .145
• CLOSING SUNROOF — EXPRESS . . . . . . . . . .145
• CLOSING SUNROOF — MANUAL MODE . . . . .145
• VENTING SUNROOF — EXPRESS . . . . . . . . . .145
• OPENING POWER SHADE — EXPRESS . . . . .145
• OPENING POWER SHADE — MANUAL

MODE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .145

• CLOSING POWER SHADE — EXPRESS. . . . . .146
• CLOSING POWER SHADE — MANUAL

MODE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .146

• VENTING SUNROOF — EXPRESS . . . . . . . . . .146
• PINCH PROTECT FEATURE. . . . . . . . . . . . . . .146
• WIND BUFFETING . . . . . . . . . . . . . . . . . . . . .146
• SUNROOF MAINTENANCE . . . . . . . . . . . . . . . .146
• IGNITION OFF OPERATION . . . . . . . . . . . . . . .146

• ELECTRICAL POWER OUTLETS . . . . . . . . . . . .147

68
