Lancia THEMA. Service Manual - part 1

INTRODUCTION

Congratulations on selecting your
new LANCIA vehicle. Be assured that
it represents precision workmanship,
distinctive styling, and high quality -
all essentials that are traditional to
our vehicles.

Before you start to drive this vehicle,
read this Owner's Manual and all the
supplements. Be sure you are familiar
with all vehicle controls, particularly
those used for braking, steering, and
transmission shifting. Learn how your
vehicle handles on different road sur-
faces. Your driving skills will improve
with experience, but as in driving any
vehicle, take it easy as you begin. Al-
ways observe local laws wherever you
drive.

NOTE: After reviewing the owner
information, it should be stored in
the vehicle for convenient refer-
encing and remain with the vehicle
when sold.

Failure to operate this vehicle cor-
rectly may result in loss of control or a
collision.

Operating this vehicle at excessive
speeds or while intoxicated may result
in loss of control, collision with other
vehicles or objects, going off the road,
or overturning; any of which may lead
to serious injury or death. Also, failure
to use seat belts subjects the driver
and passengers to a greater risk of
injury or death.

To keep your vehicle running at its
best, have your vehicle serviced at
recommended intervals by an autho-
rized dealer who has the qualified per-
sonnel, special tools, and equipment
to perform all service.

The manufacturer and its distributors
are vitally interested in your complete
satisfaction with this vehicle. If you
encounter a service or warranty prob-
lem, which is not resolved to your
satisfaction, discuss the matter with
your dealer's management.

Your authorized dealer will be happy
to assist you with any questions about
your vehicle.

IMPORTANT NOTICE

ALL MATERIAL CONTAINED IN
THIS PUBLICATION IS BASED ON
THE

LATEST

INFORMATION

AVAILABLE AT TIME OF PUBLI-
CATION APPROVAL. THE RIGHT
IS RESERVED TO PUBLISH REVI-
SIONS AT ANY TIME.

This Owner's Manual has been pre-
pared with the assistance of service
and engineering specialists to ac-
quaint you with the operation and
maintenance of your new vehicle. It is
supplemented by a Warranty Infor-
mation

Booklet

and

various

customer-oriented documents. You
are urged to read these publications
carefully. Following the instructions
and recommendations in this Owner's
Manual will help assure safe and en-
joyable operation of your vehicle.

After you have read the Owner’s
Manual, it should be stored in the
vehicle for convenient reference and
remain with the vehicle when sold.

4

The manufacturer reserves the right
to make changes in design and speci-
fications, and/or to make additions to
or improvements in its products with-
out imposing any obligations upon it-
self to install them on products previ-
ously manufactured.

The Owner's Manual illustrates and
describes the features that are stan-
dard or available as extra cost op-
tions. Therefore, some of the equip-
ment

and

accessories

in

this

publication may not appear on your
vehicle.

NOTE: Be sure to read the Own-
er's Manual first before driving
your vehicle and before attaching
or installing parts/accessories or
making other modifications to the
vehicle.

In view of the many replacement parts
and accessories from various manu-
facturers available on the market, the
manufacturer cannot be certain that

the driving safety of your vehicle will
not be impaired by the attachment or
installation of such parts. Even if such
parts are officially-approved (for ex-
ample, by a general operating permit
for the part or by constructing the
part in an officially approved design),
or if an individual operating permit
was issued for the vehicle after the
attachment or installation of such
parts, it cannot be implicitly assumed
that the driving safety of your vehicle
is unimpaired. Therefore, neither ex-
perts nor official agencies are liable.
The manufacturer only assumes re-
sponsibility when parts, which are ex-
pressly authorized or recommended
by the manufacturer, are attached or
installed at an authorized dealer. The
same applies when modifications to
the original condition are subse-
quently made on the manufacturer's
vehicles.

Your warranties do not cover any part
that the manufacturer did not supply.

Nor do they cover the cost of any
repairs or adjustments that might be
caused or needed because of the in-
stallation or use of non-manufacturer
parts, components, equipment, mate-
rials, or additives. Nor do your war-
ranties cover the costs of repairing
damage or conditions caused by any
changes to your vehicle that do not
comply with the manufacturers speci-
fications.

Original parts and accessories and
other products approved by the
manufacturer, including qualified ad-
vice, are available at your authorized
dealer.

When it comes to service, remember
that your authorized dealer knows
your vehicle best, has the factory-
trained

technicians

and

genuine

parts, and is interested in your satis-
faction.

Copyright © FIAT Group Automo-
biles S.p.A.

5

HOW TO USE THIS
MANUAL

Consult the Table of Contents to de-
termine which section contains the in-
formation you desire.

Since the specification of your vehicle
depends on the items of equipment
ordered, certain descriptions and il-
lustrations may differ from your vehi-
cle's equipment.

The detailed index at the back of this
Owner's Manual contains a complete
listing of all subjects.

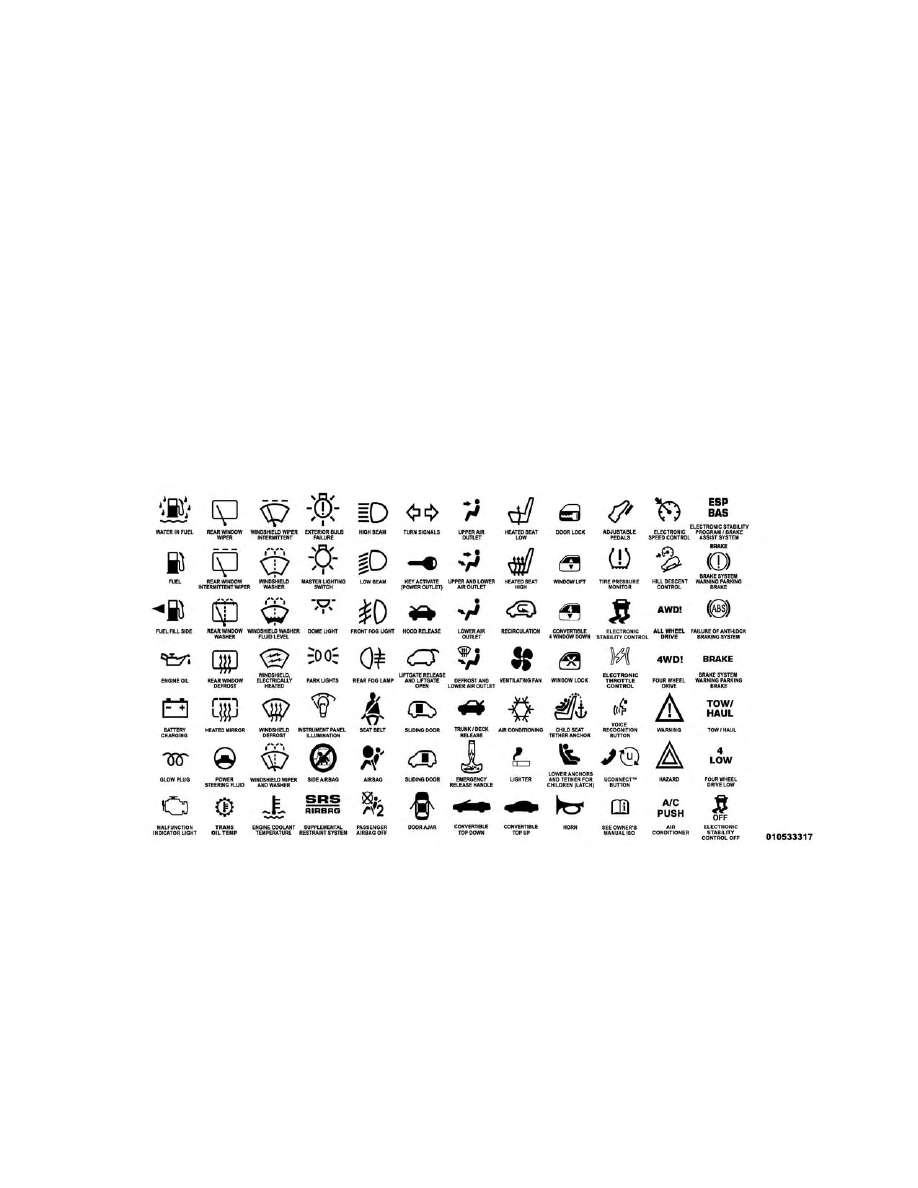

Consult the following table for a de-
scription of the symbols that may be
used on your vehicle or throughout
this Owner's Manual:

6

WARNINGS AND
CAUTIONS

This

Owners

Manual

contains

WARNINGS against operating proce-
dures that could result in a collision or
bodily injury. It also contains CAU-
TIONS against procedures that could
result in damage to your vehicle. If
you do not read this entire Owners
Manual, you may miss important in-
formation. Observe all Warnings and
Cautions.

VEHICLE
IDENTIFICATION
NUMBER

The vehicle identification number
(VIN) is on the left front corner of the
instrument panel. The VIN is visible
from outside of the vehicle through
the windshield. The VIN is also lo-
cated on the right front strut tower
inside the engine compartment and
printed on a label that is affixed to the
left rear C-Pillar.

VEHICLE
MODIFICATIONS/
ALTERATIONS

WARNING!

Any modifications or alterations to
this vehicle could seriously affect its
roadworthiness and safety and may
lead to a collision resulting in seri-
ous injury or death.

VIN Location

VIN Location

VIN Location

7

2

THINGS TO KNOW BEFORE STARTING

YOUR VEHICLE

• A WORD ABOUT YOUR KEYS . . . . . . . . . . . . . . . .12

• KEYLESS IGNITION NODE (KIN) . . . . . . . . . . .12
• KEY FOB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
• IGNITION OR ACCESSORY ON MESSAGE . . . . .13

• SENTRY KEY® . . . . . . . . . . . . . . . . . . . . . . . . . . .14

• REPLACEMENT KEYS . . . . . . . . . . . . . . . . . . .14
• CUSTOMER KEY PROGRAMMING . . . . . . . . . .14
• GENERAL INFORMATION . . . . . . . . . . . . . . . . .14

• VEHICLE SECURITY ALARM . . . . . . . . . . . . . . . .15

• REARMING OF THE SYSTEM . . . . . . . . . . . . . .15
• TO ARM THE SYSTEM. . . . . . . . . . . . . . . . . . . .15
• TO DISARM THE SYSTEM . . . . . . . . . . . . . . . . .15

• PREMIUM SECURITY SYSTEM (for versions/

markets, where provided) . . . . . . . . . . . . . . . . . . .16

• TO ARM THE SYSTEM. . . . . . . . . . . . . . . . . . . .16
• TO DISARM THE SYSTEM . . . . . . . . . . . . . . . . .17
• SECURITY SYSTEM MANUAL OVERRIDE. . . . .18

• ILLUMINATED ENTRY (for versions/markets,

where provided) . . . . . . . . . . . . . . . . . . . . . . . . . .18

• REMOTE KEYLESS ENTRY (RKE) . . . . . . . . . . . .18

9

• TO UNLOCK THE DOORS . . . . . . . . . . . . . . . . .18
• TO LOCK THE DOORS. . . . . . . . . . . . . . . . . . . .19
• TO UNLATCH THE TRUNK . . . . . . . . . . . . . . . .19
• TRANSMITTER BATTERY REPLACEMENT . . .19
• GENERAL INFORMATION . . . . . . . . . . . . . . . . .20

• DOOR LOCKS . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

• MANUAL DOOR LOCKS . . . . . . . . . . . . . . . . . . .20
• POWER DOOR LOCKS . . . . . . . . . . . . . . . . . . .21
• CHILD-PROTECTION DOOR LOCK SYSTEM —

REAR DOORS . . . . . . . . . . . . . . . . . . . . . . . . . .22

• KEYLESS ENTER-N-GO™ . . . . . . . . . . . . . . . . . .23
• WINDOWS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

• POWER WINDOWS . . . . . . . . . . . . . . . . . . . . . .25
• WIND BUFFETING . . . . . . . . . . . . . . . . . . . . . .27

• TRUNK LOCK AND RELEASE . . . . . . . . . . . . . . . .27
• TRUNK SAFETY WARNING . . . . . . . . . . . . . . . . . .28

• TRUNK EMERGENCY RELEASE . . . . . . . . . . . .28

• OCCUPANT RESTRAINTS . . . . . . . . . . . . . . . . . . .28

• LAP/SHOULDER BELTS . . . . . . . . . . . . . . . . . .31
• LAP/SHOULDER BELT UNTWISTING

PROCEDURE . . . . . . . . . . . . . . . . . . . . . . . . . . .33

• SEAT BELTS IN PASSENGER SEATING

POSITIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

• AUTOMATIC LOCKING RETRACTOR MODE

(ALR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

• ENERGY MANAGEMENT FEATURE . . . . . . . . . .35
• SEAT BELT PRETENSIONERS . . . . . . . . . . . . .35

10

• ACTIVE HOOD SYSTEM (for versions/markets,

where provided) . . . . . . . . . . . . . . . . . . . . . . . . .35

• ENHANCED SEAT BELT USE REMINDER

SYSTEM (BeltAlert®) . . . . . . . . . . . . . . . . . . . .37

• SEAT BELTS AND PREGNANT WOMEN. . . . . . .38
• SUPPLEMENTAL RESTRAINT SYSTEM (SRS) —

AIR BAGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

• AIR BAG DEPLOYMENT SENSORS AND

CONTROLS . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

• EVENT DATA RECORDER (EDR) . . . . . . . . . . . .46
• CHILD RESTRAINTS . . . . . . . . . . . . . . . . . . . .47

• ENGINE BREAK-IN RECOMMENDATIONS . . . . . .58

• ADDITIONAL REQUIREMENTS FOR DIESEL

ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

• SAFETY TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

• TRANSPORTING PASSENGERS . . . . . . . . . . . . .59
• EXHAUST GAS. . . . . . . . . . . . . . . . . . . . . . . . . .59
• SAFETY CHECKS YOU SHOULD MAKE INSIDE

THE VEHICLE . . . . . . . . . . . . . . . . . . . . . . . . .60

• PERIODIC SAFETY CHECKS YOU SHOULD

MAKE OUTSIDE THE VEHICLE . . . . . . . . . . . .61

11

A WORD ABOUT YOUR
KEYS

Your vehicle uses a keyless ignition
system. This system consists of a Key
Fob with Remote Keyless Entry
(RKE) transmitter and a Keyless Ig-
nition Node (KIN).

Keyless Enter-N-Go™ Feature

This vehicle is equipped with the Key-
less Enter-N-Go™ feature, (refer to
"Keyless Enter-N-Go™" in "Things
To Know Before Starting Your Ve-
hicle" for further information).

KEYLESS IGNITION NODE
(KIN)

This feature allows the driver to oper-
ate the ignition switch with the push
of a button, as long as the Remote
Keyless Entry (RKE) transmitter is in
the passenger compartment.

The Keyless Ignition Node (KIN) has
four operating positions, three of
which are labeled and will illuminate
when in position. The three positions

are LOCK/OFF, ACC, and ON/RUN.
The fourth position is START. During
start RUN will illuminate.

NOTE: In case the ignition switch
does not change with the push of a
button, the RKE transmitter (Key
Fob) may have a low or dead bat-
tery. In this situation a back up
method can be used to operate the
ignition switch. Put the nose side
(side opposite of the emergency
key) of the Key Fob against the
ENGINE START/STOP button and
push

to

operate

the

ignition

switch.

KEY FOB

The Key Fob also contains the Remote
Keyless Entry (RKE) transmitter and
an emergency key, which stores in the
rear of the Key Fob.

The emergency key allows for entry
into the vehicle should the battery in
the vehicle or the Key Fob go dead.
The emergency key is also for locking
the glove box. You can keep the emer-
gency key with you when valet park-
ing.

To remove the emergency key, slide
the mechanical latch on the back of
the Key Fob sideways with your
thumb and then pull the key out with
your other hand.

Keyless Ignition Node (KIN)

1 — LOCK/OFF

2 — ACC (ACCESSORY)

3 — ON/RUN

Mechanical Latch On The Back Of

The Key Fob

12

NOTE:

You

can

insert

the

double-sided emergency key into
the lock cylinders with either side
up.

IGNITION OR ACCESSORY
ON MESSAGE

Opening the driver's door when the
ignition is in ACC or ON (engine not
running), a chime will sound to re-
mind you to cycle the ignition to OFF.
In addition to the chime, the ignition
or accessory on message will display
in the cluster.

NOTE:

With the Uconnect® sys-

tem, the power window switches,
radio, power sunroof (for versions/
markets, where provided), and
power outlets will remain active

for up to 10 minutes after the igni-
tion is cycled to the OFF position.
Opening either front door will can-
cel this feature. The time for this
feature is programmable. Refer to
“Uconnect® Settings” in “Under-
standing Your Instrument Panel”
for further information.

WARNING!

• When leaving the vehicle, always

remove the Key Fob from the ve-
hicle and lock your vehicle.

• Never leave children alone in a

vehicle, or with access to an un-
locked vehicle.

• Allowing children to be in a ve-

hicle unattended is dangerous for
a number of reasons. A child or
others could be seriously or fa-
tally injured. Children should be
warned not to touch the parking
brake, brake pedal or the shift
lever.

(Continued)

WARNING!

(Continued)

• Do not leave the Key Fob in or

near the vehicle, or in a location
accessible to children, and do not
leave the ignition of a vehicle
equipped with Keyless Enter-N-
Go™ in the ACC or ON/RUN
mode. A child could operate
power windows, other controls, or
move the vehicle.

• Do not leave children or animals

inside parked vehicles in hot
weather. Interior heat build-up
may cause serious injury or
death.

CAUTION!

An unlocked car is an invitation to
thieves. Always remove the Key
Fob from vehicle, cycle the ignition
OFF and lock all doors when leav-
ing the vehicle unattended.

Emergency Key Removal

13

SENTRY KEY®

The Sentry Key® Immobilizer System
prevents unauthorized vehicle opera-
tion by disabling the engine. The sys-
tem does not need to be armed or
activated. Operation is automatic, re-
gardless of whether the vehicle is
locked or unlocked.

The system uses a Key Fob with Re-
mote Keyless Entry (RKE) transmit-
ter, a Keyless Ignition Node (KIN) and
a RF receiver to prevent unauthorized
vehicle operation. Therefore, only
Key Fobs that are programmed to the
vehicle can be used to start and oper-
ate the vehicle.

After placing the ignition in the ON/
RUN position, the Vehicle Security
Light will turn on for three seconds
for a bulb check. If the light remains
on after the bulb check, it indicates
that there is a problem with the elec-
tronics. This condition will result in
the engine being shut off after two
seconds.

If the Vehicle Security Light turns on
during normal vehicle operation (ve-
hicle running for longer than 10 sec-
onds), it indicates that there is a fault
in the electronics. Should this occur,
have the vehicle serviced as soon as
possible by an authorized dealer.

All of the Key Fobs provided with
your new vehicle have been pro-
grammed to the vehicle electronics.

REPLACEMENT KEYS

NOTE: Only Key Fobs that are
programmed to the vehicle elec-
tronics can be used to start and
operate the vehicle. Once a Key
Fob is programmed to a vehicle, it
cannot be programmed to any
other vehicle.

CAUTION!

• Always remove the Key Fobs

from the vehicle and lock all
doors when leaving the vehicle
unattended.

(Continued)

CAUTION!

(Continued)

• For vehicles equipped with Key-

less Enter-N-Go™, always re-
member to place the ignition in
the OFF position.

Duplication of Key Fobs may be per-
formed at an authorized dealer, this
procedure consists of programming a
blank Key Fob to the vehicle electron-
ics. A blank Key Fob is one that has
never been programmed.

NOTE: When having the Sentry
Key® Immobilizer System ser-
viced, bring all vehicle Key Fobs
with you to the authorized dealer.

CUSTOMER KEY
PROGRAMMING

Programming Key Fobs or RKE
transmitters may be performed at an
authorized dealer.

GENERAL INFORMATION

The Sentry Key® operates on a car-
rier frequency of 433.92 MHz. The
Sentry Key® Immobilizer system will
be used in the following European

14

countries, which apply Directive
1999/5/EC: Austria, Belgium, Czech
Republic, Denmark, Finland, France,
Germany, Greece, Hungary, Ireland,
Italy, Luxembourg, Netherlands, Nor-
way, Poland, Portugal, Romania,
Russian Federation, Slovenia, Croa-
tia, Spain, Sweden, Switzerland, and
United Kingdom.

Operation is subject to the following
conditions:

• This device may not cause harmful

interference.

• This device must accept any inter-

ference that may be received, in-
cluding interference that may cause
undesired operation.

VEHICLE SECURITY
ALARM

The Vehicle Security Alarm monitors
the vehicle doors, hood and trunk for
unauthorized entry and the Keyless
Enter-N-Go™ Start/Stop button for
unauthorized operation. While the
Vehicle Security Alarm is armed, inte-
rior switches for door locks and deck-
lid release are disabled. If something

triggers the alarm, the Vehicle Secu-
rity Alarm will provide the following
audible and visible signals: the horn
will pulse, the park lamps and/or turn
signals will flash, and the Vehicle Se-
curity Light in the instrument cluster
will flash.

REARMING OF THE
SYSTEM

If something triggers the alarm, and
no action is taken to disarm it, the
Vehicle Security Alarm will turn off
the horn after 29 seconds, and turn off
all of the visual signals after an addi-
tional 31 seconds, then the Vehicle
Security Alarm will rearm itself.

TO ARM THE SYSTEM

Follow these steps to arm the Vehicle
Security Alarm:

1. Make sure the vehicle ignition sys-
tem is "OFF". (refer to "Starting Pro-
cedures" in "Starting And Operating"
for further information).

2. Perform one of the following
methods to lock the vehicle:

•Press LOCK on the interior power
door lock switch with the driver
and/or passenger door open.

•Press the LOCK button on the exte-
rior Passive Entry Door Handle with a
valid Key Fob available in the same
exterior zone (refer to "Keyless Enter-
N-Go™" in "Things To Know Before
Starting Your Vehicle" for further in-
formation).

• Press the LOCK button on the Re-
mote Keyless Entry (RKE) transmit-
ter.

3. If any doors are open, close them.

TO DISARM THE SYSTEM

The Vehicle Security Alarm can be
disarmed using any of the following
methods:

• Press the UNLOCK button on the

Remote

Keyless

Entry

(RKE)

transmitter.

• Grasp the Passive Entry Unlock

Door Handle (refer to "Keyless
Enter-N-Go™" in "Things To

15

Know Before Starting Your Ve-
hicle" for further information).

• Cycle the vehicle ignition system

out of the OFF position by pressing
the Keyless Enter-N-Go™ Start/
Stop button (requires at least one
valid Key Fob in the vehicle).

NOTE:

• The driver's door key cylinder

and the trunk button on the RKE
transmitter cannot arm or dis-
arm the Vehicle Security Alarm.

• When

the

Vehicle

Security

Alarm is armed, the interior
power door lock switches will
not unlock the doors.

The Vehicle Security Alarm is de-
signed to protect your vehicle; how-
ever, you can create conditions where
the system will give you a false alarm.
If one of the previously described
arming sequences has occurred, the
Vehicle Security Alarm will arm re-
gardless of whether you are in the
vehicle or not. If you remain in the
vehicle and open a door, the alarm
will sound. If this occurs, disarm the
Vehicle Security Alarm.

If the Vehicle Security Alarm is armed
and the battery becomes discon-
nected, the Vehicle Security Alarm
will remain armed when the battery is
reconnected; the exterior lights will
flash, the horn will sound. If this oc-
curs, disarm the Vehicle Security
Alarm.

PREMIUM SECURITY
SYSTEM (for
versions/markets, where
provided)

The Premium Security system moni-
tors the doors, hood latch, and trunk
for unauthorized entry and the igni-
tion switch for unauthorized opera-
tion. The system also includes a dual
function intrusion sensor and vehicle
tilt sensor. The intrusion sensor moni-
tors the vehicle interior for motion.
The vehicle tilt sensor monitors the
vehicle for any tilting actions (tow
away, tire removal, ferry transport,
etc).

In the event that something triggers
the security system, the headlights
will turn on, the alarm will sound and

the turn signal and side repeater lights
will flash for 29 seconds, and then the
lights will continue to flash for an
additional 5 seconds. The system will
repeat this sequence for up to 8 secu-
rity violations in any mode (door ajar,
motion, hood ajar, etc.) before having
to rearm the system. At the end of any
particular trigger event, the lights will
continue to flash for 26 seconds.

TO ARM THE SYSTEM

Follow these steps to arm the theft
alarm:
1. Make sure the vehicle ignition sys-
tem is "OFF". (refer to "Starting Pro-
cedures" in "Starting And Driving"
for further information).

2. Perform one of the following
methods to lock the vehicle:
• Press LOCK on the interior power
door lock switch with the driver
and/or passenger door open.
• Press the LOCK button on the exte-
rior Passive Entry Door Handle with a
valid Key Fob available in the same
exterior zone (refer to "Keyless Enter-
N-Go™" in "Knowing Your Vehicle"
for further information).

16

• Press the LOCK button on the Re-
mote Keyless Entry (RKE) transmit-
ter.

3. If any doors are open, close them.

NOTE:

• Once the security system is

armed, it remains in that state
until you disarm it by following
either of the disarming proce-
dures described. If a power loss
occurs after arming the system,
you must disarm the system after
restoring

power

to

prevent

alarm activation.

• The ultrasonic intrusion sensor

(motion detector) actively moni-
tors your vehicle every time you
arm the security system. If you
prefer, you can turn OFF the ul-
trasonic intrusion sensor and
vehicle tilt sensor when arming
the security system. To do so,
press the LOCK button on the
RKE transmitter three times
within 5 seconds of arming the
system (while the Vehicle Secu-
rity Light is flashing rapidly).

TO DISARM THE SYSTEM

The Vehicle Security Alarm can be
disarmed using any of the following
methods:

• Press the UNLOCK button on the

Remote

Keyless

Entry

(RKE)

transmitter.

• Grasp the Passive Entry Unlock

Door Handle with a valid key fob
available in the same exterior zone
(refer to "Keyless Enter-N-Go™"
in "Knowing Your Vehicle" for fur-
ther information).

• Cycle the vehicle ignition system

out of the OFF position by pressing
the Keyless Enter-N-Go™ Start/
Stop button (requires at least one
valid Key Fob in the vehicle).

NOTE:

• The driver's door key cylinder

and the trunk button on the RKE
transmitter cannot arm or dis-
arm the Vehicle Security Alarm.

• When

the

Vehicle

Security

Alarm is armed, the interior
power door lock switches will
not unlock the doors.

The Vehicle Security Alarm is de-
signed to protect your vehicle; how-
ever, you can create conditions where
the system will give you a false alarm.
If one of the previously described
arming sequences has occurred, the
Vehicle Security Alarm will arm re-
gardless of whether you are in the
vehicle or not. If you remain in the
vehicle and open a door, the alarm
will sound. If this occurs, disarm the
Vehicle Security Alarm.

If the Vehicle Security Alarm is armed
and the battery becomes discon-
nected, the Vehicle Security Alarm
will remain armed when the battery is
reconnected; the exterior lights will
flash, the horn will sound. If this oc-
curs, disarm the Vehicle Security
Alarm.

17

SECURITY SYSTEM
MANUAL OVERRIDE

The system will not arm if you lock
the doors using the manual door lock
plunger.

ILLUMINATED ENTRY
(for versions/markets,
where provided)

The courtesy lights will turn on when
you use the Remote Keyless Entry
(RKE) transmitter to unlock the
doors or open any door.

This feature also turns on the ap-
proach lighting in the outside mirrors
(for versions/markets, where pro-
vided). Refer to “Mirrors” in “Under-
standing The Features Of Your Ve-
hicle” for further information.

The lights will fade to off after ap-
proximately 30 seconds or they will
immediately fade to off once the igni-
tion is cycled to the ON/RUN position
from the OFF position.

NOTE:

• The front courtesy overhead

console and door courtesy lights
will turn on if the dimmer con-
trol is in the "Dome ON" position
(extreme top position).

• The Illuminated Entry system

will not operate if the dimmer
control is in the “Dome defeat”
position (extreme bottom posi-
tion).

REMOTE KEYLESS
ENTRY (RKE)

The RKE system allows you to lock or
unlock the doors or open the trunk
from distances up to approximately
20 m using a hand-held Key Fob with
RKE transmitter. The RKE transmit-
ter does not need to be pointed at the
vehicle to activate the system.

NOTE: Driving at speeds 8 km/h
and above disables the system
from responding to all RKE trans-
mitter buttons for all RKE trans-
mitters.

TO UNLOCK THE DOORS

Press and release the UNLOCK but-
ton on the RKE transmitter once to
unlock the driver's door or twice
within five seconds to unlock all
doors. The turn signal lights will flash
to acknowledge the unlock signal.
The illuminated entry system will also
turn on.

If the vehicle is equipped with Passive
Entry, refer to “Keyless Enter-N-
Go™” under “Things To Know Before
Starting Your Vehicle” for further in-
formation.

1st Press Of Key Fob Unlocks

This feature lets you program the sys-
tem to unlock either the driver's door
or all doors on the first press of the

Key Fob With RKE Transmitter

18

UNLOCK button on the RKE trans-
mitter. To change the current setting,
refer to “Uconnect® Settings” in
“Understanding

Your

Instrument

Panel” for further information.

Flash Headlights With Lock

This feature will cause the turn signal
lights to flash when the doors are
locked or unlocked with the RKE
transmitter. This feature can be
turned on or turned off. To change the
current setting, refer to “Uconnect®
Settings” in “Understanding Your In-
strument Panel” for further informa-
tion.

Headlight Illumination On
Approach

This feature activates the headlights
for up to 90 seconds when the doors
are unlocked with the RKE transmit-
ter. The time for this feature is pro-
grammable on vehicles equipped
through Uconnect®. To change the
current setting, refer to “Uconnect®
Settings” in “Understanding Your In-
strument Panel” for further informa-
tion.

TO LOCK THE DOORS

Press and release the LOCK button on
the RKE transmitter to lock all doors.
The turn signal lights will flash to
acknowledge the signal.

If the vehicle is equipped with Passive
Entry, refer to “Keyless Enter-N-Go”
under “Things To Know Before Start-
ing Your Vehicle” for further informa-
tion.

TO UNLATCH THE TRUNK

Press the TRUNK button on the RKE
transmitter two times within five sec-
onds to unlatch the trunk.

If the vehicle is equipped with Passive
Entry, refer to “Keyless Enter-N-Go”
under “Things To Know Before Start-
ing Your Vehicle” for further informa-
tion.

TRANSMITTER BATTERY
REPLACEMENT

The recommended replacement bat-
tery is one CR2032 battery.

NOTE:

• Perchlorate Material — special

handling may apply. Batteries
could contain dangerous mate-
rials. Please dispose of them ac-
cording to respect for environ-
ment and local laws.

• Do not touch the battery termi-

nals that are on the back hous-
ing or the printed circuit board.

1. Remove the emergency key by
sliding the mechanical latch on the
back of the RKE transmitter sideways
with your thumb and then pull the
key out with your other hand.

Emergency Key Removal

19

2. Insert the tip of the emergency key
or a #2 flat blade screwdriver into the
slot and gently pry the two halves of
the RKE transmitter apart. Make sure
not to damage the seal during re-
moval.

3. Remove the battery by turning the
back cover over (battery facing down-
ward) and tapping it lightly on a solid
surface such as a table or similar, then
replace the battery. When replacing
the battery, match the + sign on the
battery to the + sign on the inside of
the battery clip, located on the back
cover. Avoid touching the new battery
with your fingers. Skin oils may cause
battery deterioration. If you touch a
battery, clean it with rubbing alcohol.

4. To assemble the RKE transmitter
case, snap the two halves together.

GENERAL INFORMATION

Transmitter and receivers operate on
a carrier frequency of 433.92 MHz as
required by EEC regulations. These
devices must be certified to conform
to specific regulations in each indi-
vidual country. Two sets of regula-
tions are involved: ETS (European
Telecommunication Standard) 300–
220, which most countries use, and
German

BZT

federal

regulation

225Z125, which is based on ETC
300–220 but has additional unique
requirements. Other defined require-
ments are noted in ANNEX VI of
COMMISSION DIRECTIVE 95/56/
EC. Operation is subject to the follow-
ing conditions:

• This device may not cause harmful

interference.

• This device must accept any inter-

ference received, including interfer-
ence that may cause undesired op-
eration.

If your RKE transmitter fails to oper-
ate from a normal distance, check for
these two conditions:

1. A weak battery in the RKE trans-
mitter. The expected life of the battery
is a minimum of three years.

2. Closeness to a radio transmitter
such as a radio station tower, airport
transmitter, and some mobile or CB
radios.

DOOR LOCKS

MANUAL DOOR LOCKS

To lock each door, push the door lock
knob on each door trim panel down-
ward. To unlock the front doors, pull
the inside door handle to the first de-
tent. To unlock the rear doors, pull the
door lock knob on the door trim panel
upward.

Separating The RKE Transmitter

Case

20
