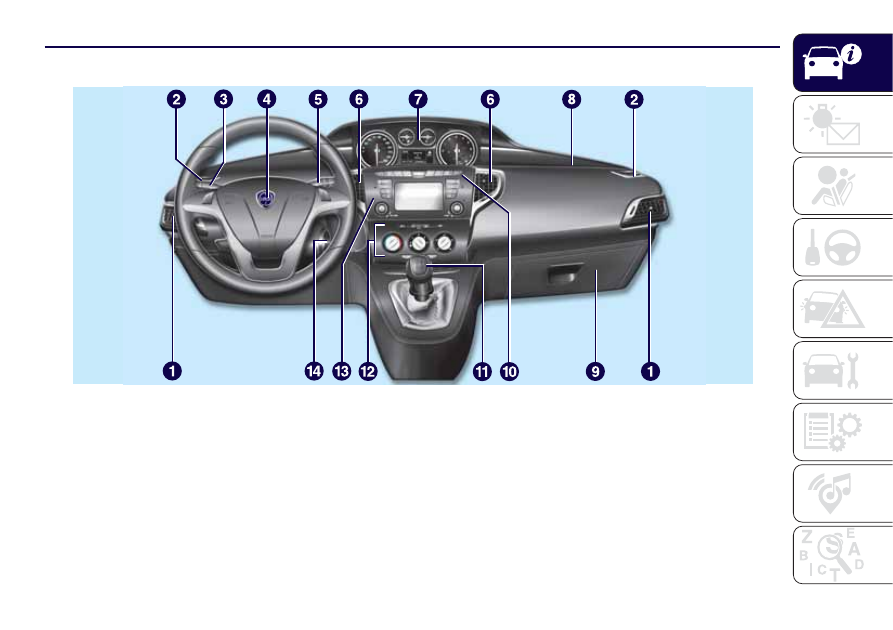

INSTRUMENT PANEL

The presence and position of controls, instruments and gauges may vary depending on the versions.

1. Adjustable and directable air diffusers 2. Fixed diffusers for directing air to the side windows 3. Exterior light control stalk 4. Driver front airbag
5. Windscreen wiper/rear window wiper/trip computer control lever 6. Adjustable and directable centre air vents 7. Instrument panel 8. Passenger
front airbag 9. Glove compartment 10. Control buttons 11. Gear lever 12. Heating/ventilation/climate control system controls 13. Uconnect™
14. Ignition device

1

L0F0403C

7

THE KEYS

1)

1)

1)

KEY WITHOUT REMOTE
CONTROL

Metal insert A activates: the ignition
device, the door locks and the fuel tank
cap locking/unlocking (for versions/
markets, where provided).

KEY WITH REMOTE
CONTROL

(for versions/markets, where provided)

2)

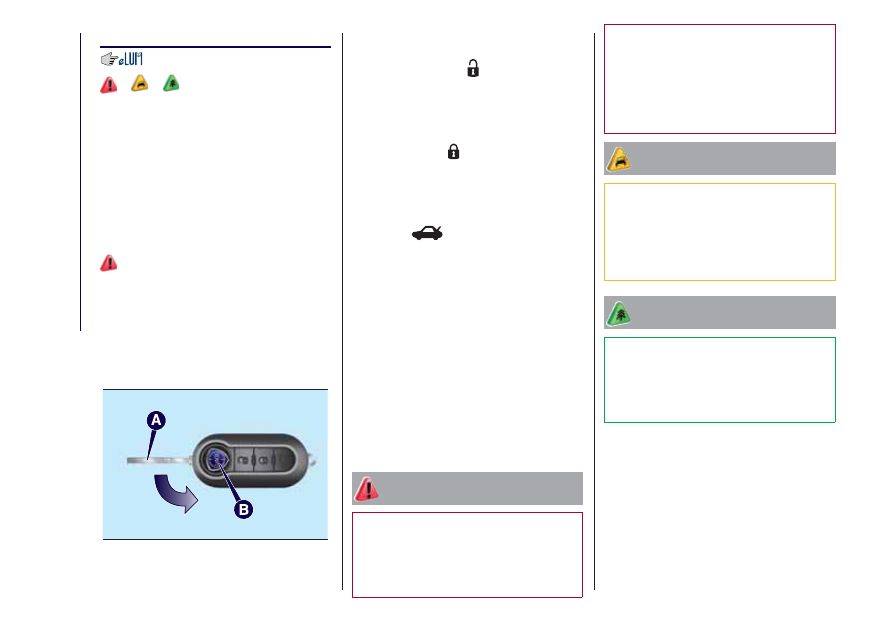

The metal insert A of the key fig. 2
operates:
❒ the ignition switch;
❒ the door lock;
❒ the fuel cap lock/release (for
versions/markets, where provided).

Press button B to open/close the metal
insert.
Briefly press button

: unlocking of

doors and luggage compartment, timed
switching-on of internal lights and
double flashing of direction indicators
(for versions/markets, where provided).
Briefly press the

button: lock of

doors and luggage compartment with
roof lights off and single flash of
direction indicators (for versions/
markets, where provided).
Press the

button: remote

opening of the luggage compartment
and double flashing of the direction
indicators.

REQUEST FOR
ADDITIONAL REMOTE
CONTROLS

Should a new remote control be
necessary, go to a Lancia Dealership,
taking an ID document and the car
ownership documents. The system can
recognise up to 8 keys with
incorporated remote control.

WARNING

1) Once the safe lock system is engaged, it
is impossible to open the doors from
inside the car. Therefore, before getting out
of the car check that there is no-one left
on board.

2) Press button B fig. 2 only with the key
away from your body, specifically from your
eyes and from objects which could get
damaged (e.g. your clothes). Do not leave
the key unattended to avoid the button
being accidentally pressed while it is being
handled, e.g. by a child.

WARNING

1) The electronic components inside the
key may be damaged if the key is
subjected to strong shocks. In order to
ensure complete efficiency of the
electronic devices inside the key, it should
never be exposed to direct sunlight.

WARNING

1) Used batteries should be disposed of,
as specified by law, in special containers,
otherwise take them to a Lancia
Dealership, which will deal with their
disposal.

2

L0F0075C

8

GETTING

TO

KNOW

YOUR

CAR

IGNITION DEVICE

3) 4)

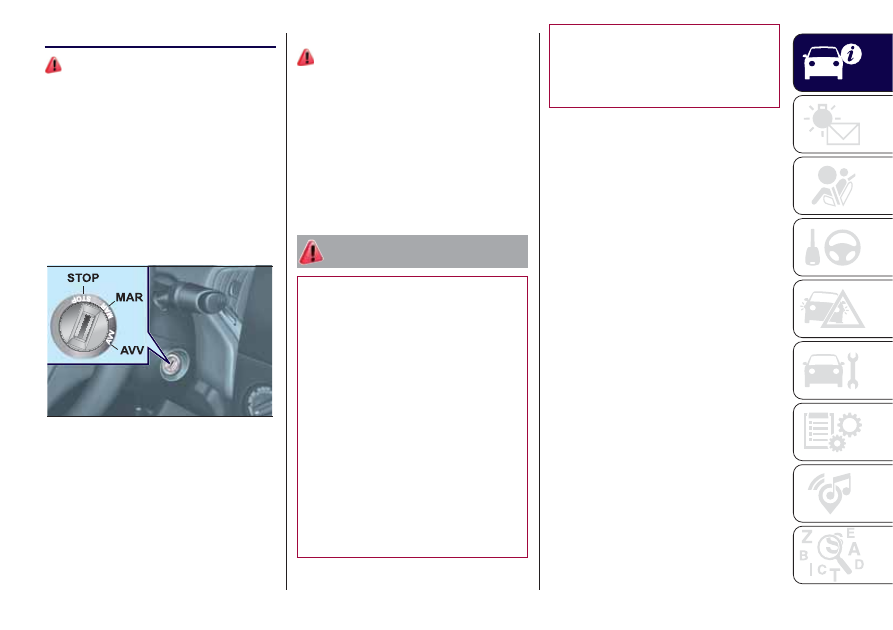

The key can be turned to 3 different
positions fig. 3:
❒ STOP: engine off, key can be
removed, steering column locked.
Some electrical devices (e.g. audio
system, central door locking system,
etc.) can operate;
❒ MAR: driving position. All electrical
devices are enabled;
❒ AVV: engine starting.

The ignition device is fitted with a safety
system that requires the ignition key
to be turned back to STOP if the engine
does not start, before the starting
operation can be repeated.

STEERING LOCK

5) 6)

Activation

When the key is at STOP, remove the
key and turn the steering wheel until
it locks.

Deactivation

Move the steering wheel slightly as you
turn the ignition key to MAR-ON

WARNING

3) If the ignition device has been tampered
with (e.g. an attempted theft), have it
checked over by a Lancia Dealership
before driving again.
4) Always remove the key when you leave
your car to prevent someone from
accidentally operating the controls.
Remember to engage the handbrake.
Engage 1

st

gear if the car is parked uphill or

reverse if the car is parked downhill. Never
leave children unattended in the vehicle.
5) It is absolutely forbidden to carry out any
after-market operation involving steering
system or steering column modifications
(e.g.: installation of anti-theft device) that
could badly affect performance and safety,
invalidate the warranty and also result in
non-compliance of the car with type-
approval requirements.

6) Never remove the key while the car is
moving. The steering wheel will
automatically lock as soon as it is turned.
This holds true for cars being towed as
well.

3

L0F0102C

9

THE LANCIA CODE
SYSTEM

This is an electronic engine locking
system which increases protection
against attempted thefts of the vehicle.
It is automatically activated when the
ignition key is removed.
Each key contains an electronic device
which modulates the signal emitted
during ignition by an antenna built into
the ignition device. The signal is the
"password", different every time the
vehicle is started, through which the
control unit recognises the key and
enables starting.

OPERATION

Each time the car is started by turning
the ignition key to MAR, the Lancia
CODE system control unit sends an
acknowledgement code to the
Powertrain Control Module to
deactivate the immobiliser. The code is
sent only if the control unit of the Lancia
CODE system has acknowledged the
code received from the key.

Each time the ignition key is turned to
STOP, the Lancia CODE system
deactivates the functions of the
management engine control unit. If,
during starting, the code is not correctly
recognised, the

warning light

switches on in the instrument panel. In
this case, turn the key to STOP and
then to MAR-ON; if it is still locked, try
again with the other keys that come
with the car. Contact a Lancia
Dealership if you still cannot start the
engine.
If the

warning light switches on, this

means that the system is running a
self-diagnosis (for example due to
a voltage drop). If the problem persists,
contact a Lancia Dealership.

DOORS

LOCKING/UNLOCKING
DOORS FROM THE
INSIDE

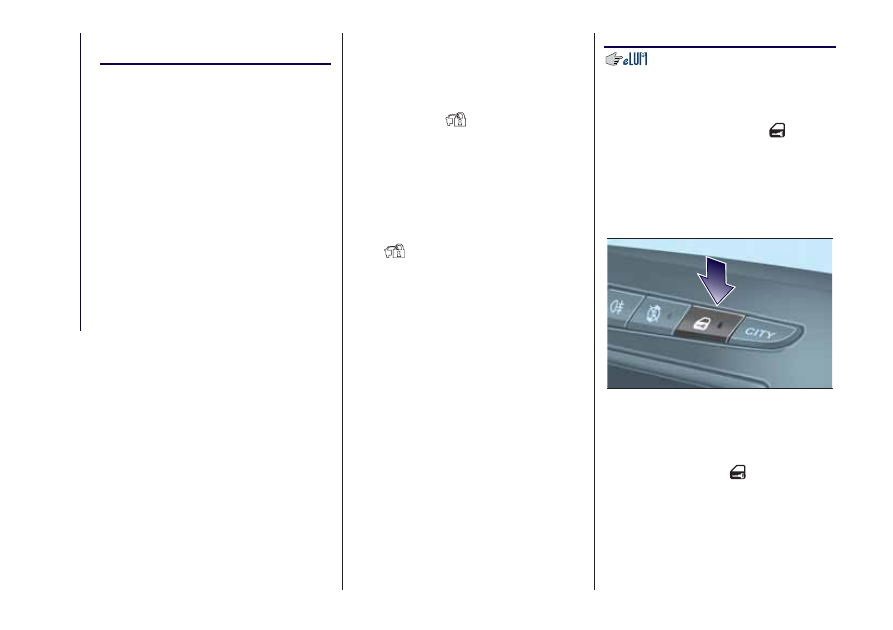

To lock the doors, press the

fig. 4

button. The button has an LED that
indicates whether the doors are locked
or unlocked:
❒ LED on: doors locked.
❒ LED off: doors unlocked.

Once the doors have been locked via
the remote control or the key pawl,
it will no longer be possible to unlock
them by pressing the

button.

In the absence of electrical power
supply (blown fuse, battery
disconnected, etc.) it is still possible to
lock the doors manually.

4

L0F0081C

10

GETTING

TO

KNOW

YOUR

CAR

IMPORTANT With central locking
active, pulling the internal opening lever
of the passenger side door unlocks
the door (the LED stays on). Pulling the
internal opening lever of the driver
side door activates central unlocking.

IMPORTANT The rear doors cannot be
opened from the inside when the
child-lock system is engaged (see the
description in the following paragraph).

LOCKING/UNLOCKING
DOORS FROM THE
OUTSIDE

Mechanical key: insert the metal
insert in the lock and turn it.
Key with remote control: press the

button to lock the doors, or the
button to unlock the doors.

SAFE LOCK DEVICE

2)

This safety device inhibits the operation
of the interior door handles and the
door locking/unlocking button.

Activating the device

The device is enabled on all the doors
by pressing the

button on the key

twice quickly.
The direction indicators flash 3 times
and the LED above the

fig. 4 button

flashes to indicate that the device has
been activated.

Deactivating the device

The device disengages automatically:
❒ pressing the

button on the remote

control;
❒ by turning the ignition key to the MAR
position.

CHILD SAFETY DEVICE

7)

3)

This system prevents the rear doors
from being opened from the inside.
The device A fig. 5 can only be
engaged with the doors open:
❒ position 1 - device engaged (door
locked);
❒ position 2 - device not engaged (door
may be opened from the inside).
The device remains engaged even if the
doors are electrically unlocked.

IMPORTANT The rear doors cannot be
opened from the inside when the child
safety device is engaged.

5

L0F0080C

11

3) If the child lock and the the front
passenger door and rear doors emergency
lock device are engaged, operating the
internal opening handle will not open the
door: in this case, to open the door, the
outside handle must be used. The door
central locking/unlocking button

is not

disabled by the engagement of the
emergency lock.

SEATS

8) 9)

4)

FRONT SEATS

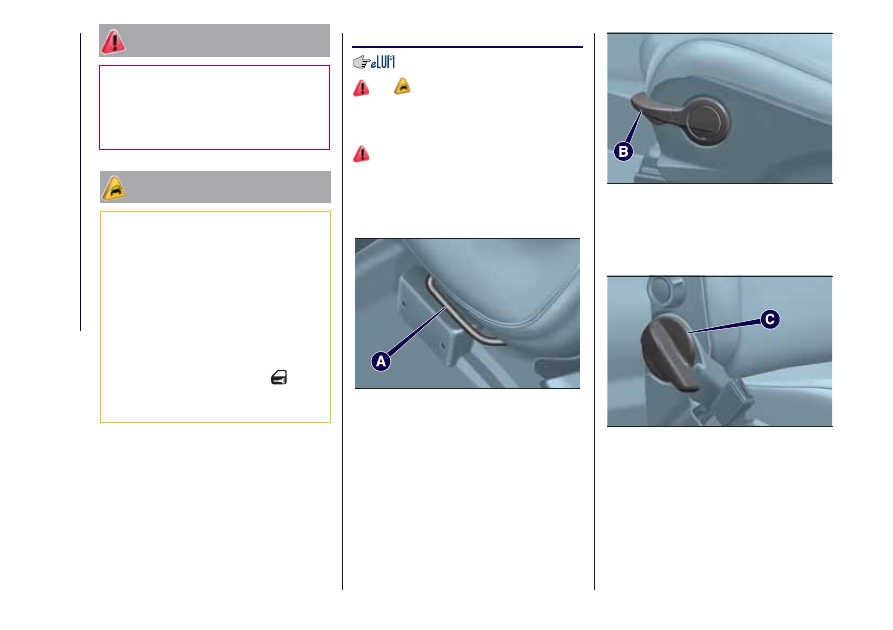

Longitudinal adjustment

10)

Lift lever A fig. 6 and push the seat
forwards or backwards: in the driving
position your arms should rest on
the rim of the steering wheel.

Height adjustment

(for versions/markets, where provided)

Adjust lever B fig. 7 upwards or
downwards to obtain the required
height.

IMPORTANT Carry out the adjustment
while sitting on the seat involved (driver
side or passenger side).

Backrest angle adjustment

Adjust knob C fig. 8 to obtain the
required position.

6

L0F0062C

7

L0F0063C

8

L0F0064C

12

GETTING

TO

KNOW

YOUR

CAR

WARNING

2) Once the Safe Lock system is engaged,
it is impossible to open the doors from
inside the car. Therefore, before getting out
of the car check that there is no one left
on board.

WARNING

7) Always use this device when carrying
children. After engaging the child lock
on both rear doors, check for effective
engagement by trying to open a door with
the internal handle.

REAR SEATS

11)

5)

Extending the boot

Proceed as follows:
❒ Remove the head restraints by pulling
them upwards as described in the
"Headrests" paragraph in this chapter;
❒ move the seat belts to the side,
making sure that they are correctly
extended and not twisted;
❒ press release button A fig. 10 to fold
the left or the right backrest section
then lay the backrest on the cushion.

WARNING

8) All adjustments must be made with the
car stationary.
9) If a side bag is fitted, it is dangerous to
use seat covers not available from
Lineaccessori MOPAR

®

.

10) Once you have released the
adjustment lever, always check that the
seat is locked on the guides by trying
to move it back and forth. If the seat is not
locked into place, it may unexpectedly
slide and cause the driver to lose control of
the car.
11) Make sure the backrests are properly
secured at both sides to prevent them from
moving forward, in the event of sharp
braking, with possible impact with of the
passengers.

WARNING

4) The fabric upholstery of the seats has
been designed to withstand long-term
wear deriving from normal use of the car.
Some precautions are however required.
Avoid prolonged and/or excessive rubbing
against clothing accessories such as
metal buckles and Velcro strips which, by
applying a high pressure on the fabric in
a small area, could cause it to break,
thereby damaging the upholstery.

5) Before tilting the backrest, remove any
objects on the seat cushion.

9

L0F0273C

10

L0F0088C

13

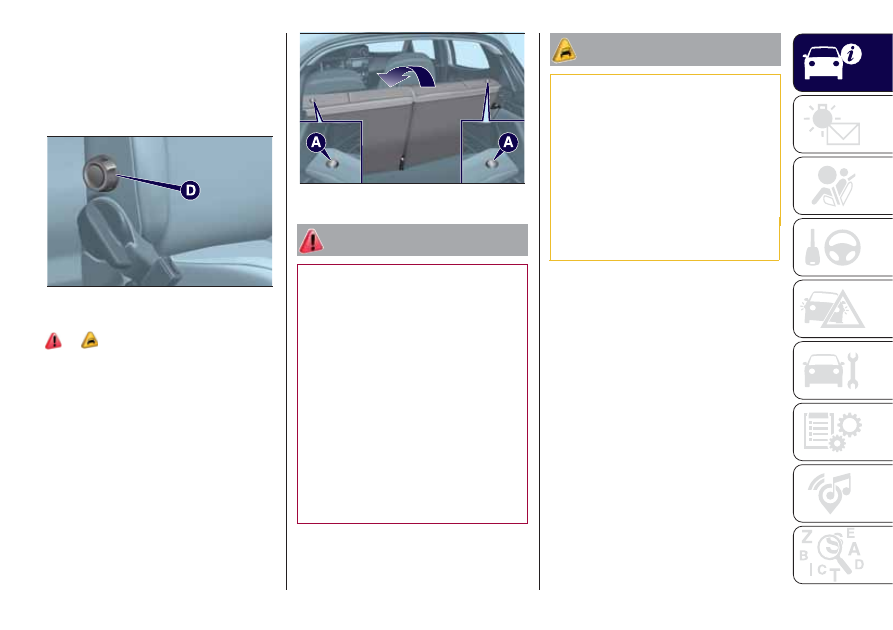

Lumbar adjustment

(for versions/markets, where provided)

The position of the back against the
seat backrest is adjusted by turning
knob D fig. 9.

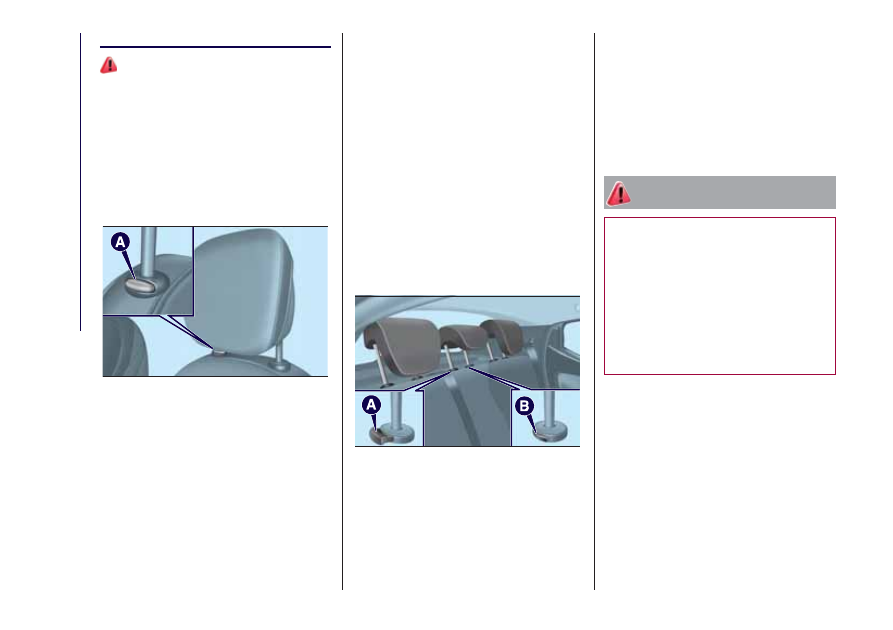

HEADRESTS

12) 13)

FRONT HEAD
RESTRAINTS

They are height-adjustable: to adjust
them operate as follows.
Upwards adjustment: raise the head
restraint until it clicks into place.
Downward adjustment: press button
A fig. 11 and lower the head restraint.

"Anti-Whiplash" device
The head restraints are equipped with
an “Anti-Whiplash” device, which
reduces the distance between head
and head restraint in the event of a rear
impact, thus mitigating the "whiplash"
effect.

The head restraint may move when the
backrest is pressed by the occupant’s
torso or hand: this behaviour is caused
by the system and should not be
considered a malfunction.

REAR HEAD RESTRAINTS

(for versions/markets, where provided)

Two height-adjustable head restraints
are provided for the rear seats. On
some versions a head restraint is also
provided for the central seat.
Upwards adjustment: raise the head
restraint until it clicks into place.
Downward adjustment: press button
A fig. 12 and lower the head restraint.

Removal

Proceed as follows to remove the head
restraints:
❒ raise the head restraints to their
maximum height;

❒ press buttons A and B fig. 12 at the
side of the two supports, then remove
the head restraints by pulling them
upwards.

IMPORTANT If the rear seats are used,
always set the head restraints in the
"completely raised" position.

WARNING

12) All adjustments must be made with the
car stationary. Head restraints must be
adjusted so that the head, rather than the
neck, rests on them. Only in this case
they can protect your head correctly.
13) To make the best use of the head
restraint's protective action, adjust the
backrest so that you are sitting upright and
keep your head as close as possible to
the head restraint.

11

L0F0061C

12

L0F0201C

14

GETTING

TO

KNOW

YOUR

CAR

STEERING WHEEL

14) 15)

ADJUSTMENTS

The steering wheel can be adjusted
vertically.

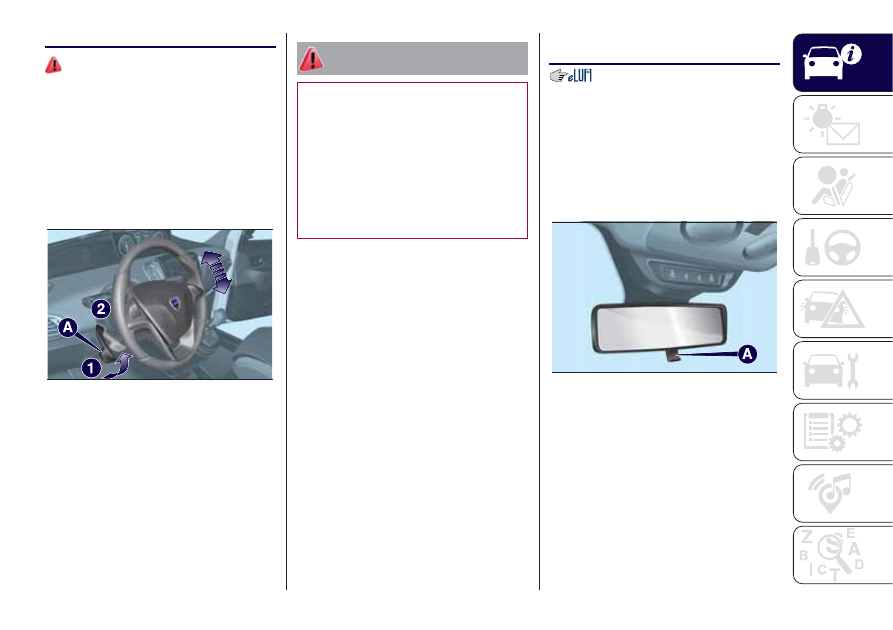

To adjust, move lever A fig. 13
downwards to position 1, then adjust
the steering wheel to the most suitable
position and lock it in position by
moving lever A to position 2.

WARNING

14) All adjustments must be carried out
only with the car stationary and engine off.
15) It is absolutely forbidden to carry out
any after-market operation involving
steering system or steering column
modifications (e.g. installation of anti-theft
device) that could adversely affect
performance and safety, invalidate the
warranty and also result in the car not
meeting type-approval requirements.

REAR VIEW
MIRRORS

INTERIOR MIRROR

The mirror is fitted with a safety device
that causes its release in the event of
a violent impact with the passenger.

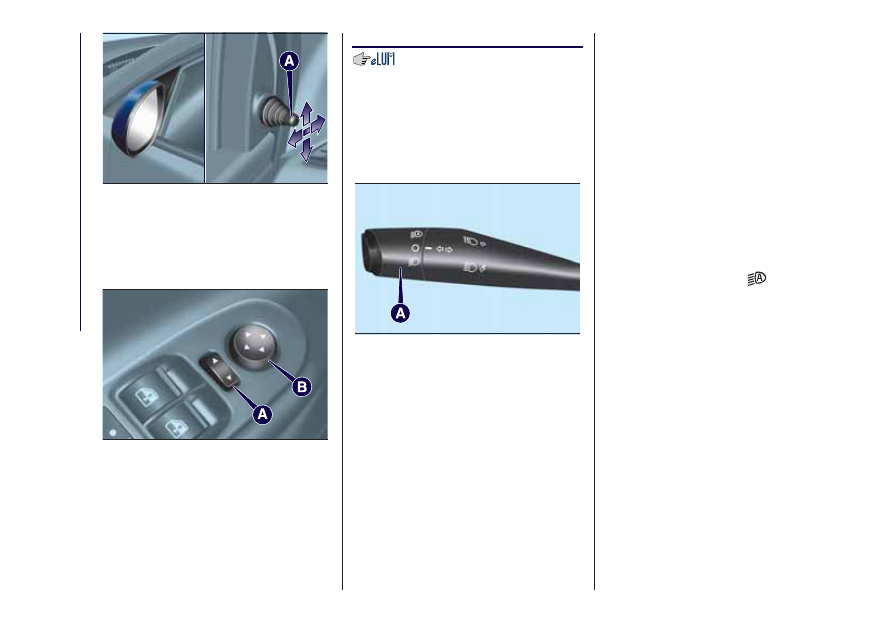

Operate lever A fig. 14 to adjust the
mirror into two different positions:
normal or anti-glare.

DOOR MIRRORS

Manual adjustment

From the inside of the vehicle, operate
lever A fig. 15 to adjust the mirror.

Electric adjustment

(for versions/markets, where provided)

The mirrors can only be adjusted with
the ignition key at MAR.
To carry out the adjustment, proceed as
follows:

13

L0F0078C

14

L0F0054C

15

❒ use switch A fig. 16 to select the
mirror (left or right) to be adjusted;
❒ adjust the mirror by moving the
switch B in the four directions.

Manual folding

When required, fold the mirrors toward
the vehicle interior.

IMPORTANT When driving, the mirrors
must always be open.

EXTERIOR LIGHTS

The left stalk fig. 17 controls the
operation of the daytime running lights,
side lights, dipped beam headlights,
parking lights, main beam headlights,
direction indicators, and "Follow me
home" device.

The ignition key has to be at MAR-ON
for the exterior lights to switch on.
The instrument panel and the various
dashboard controls will come on with
the external lights.

AUTOMATIC LIGHT
CONTROL (AUTOLIGHT)

(Dusk sensor)
(for versions/markets, where provided)

This infrared LED sensor, combined
with the rain sensor and located on the
windscreen, detects the variations in
outside brightness depending on the
light sensitivity set with the Setup
Menu: the greater the sensitivity, the
less external light is required to activate
the exterior lights.

Activation

The dusk sensor activates when ring
nut A fig. 17 is turned to

. In this

way the side lights and dipped beam
headlights are activated automatically
according to the external light level.
When the lights are turned on by the
sensor, the fog lights (for versions/
markets, where provided) and the rear
fog lights may be turned on. When
the lights are automatically switched off,
the front and rear fog lights (if
activated) are also switched off. The
next time the lights are switched on
automatically, the fog lights must be
reactivated manually (if required).

15

L0F0053C

16

L0F0190C

17

L0F0127C

16

GETTING

TO

KNOW

YOUR

CAR

With the sensor active, it is possible to
flash the headlights but the main beam
headlights cannot be switched on. To
activate these lights, turn the ring nut A
to

and activate the fixed dipped

beam headlights.
When the lights have been activated
automatically and are then switched off
by the sensor, the dipped beam
headlights are switched off first,
followed by the side lights a few
seconds later.
If the sensor is activated but is
malfunctioning, the side lights and
dipped beam headlights are switched
on irrespective of the outside light
level and the sensor failure is indicated
on the display. It is also possible to
deactivate the sensor and switch on the
side lights and dipped beam headlights.

IMPORTANT The sensor cannot detect
the presence of fog. These lights must
therefore be switched on manually in
these circumstances.

DAYTIME RUNNING
LIGHTS (DRL)

"Daytime Running Lights"
(for versions/markets, where provided)

16) 17)

With the ignition key at MAR and ring
nut A fig. 17 turned to O the daytime
running lights are activated
automatically; the other lights and
interior lighting remain off.

SIDE LIGHTS / DIPPED
BEAM HEADLIGHTS

With the ignition key turned to MAR,
turn ring nut A fig. 17 to

. If dipped

headlights are activated, the daytime
running lights switch off and the side
lights and dipped headlights switch on.
The

warning light switches on in

the instrument panel.
When the ignition key is turned to
STOP or removed and the ring nut A is
turned from O to

, all the side

lights and the number plate lights come
on.
The

warning light switches on in

the instrument panel.

PARKING LIGHTS

These lights can only be turned on with
ignition key in STOP position or
removed, by moving the ring nut A fig.
17 first to position O and then to
position

. The

warning light

switches on in the instrument panel.
When the direction indicator stalk
is activated the side for the lights (left or
right) can be selected.

MAIN BEAM HEADLIGHTS

To activate the main beam headlights,
with ring nut A fig. 17 at

, pull the

stalk towards the steering wheel
beyond the end of travel position. The

warning light switches on in the

instrument panel.
When the stalk is pulled towards the
steering wheel again, beyond the end
of travel position, the main beam
headlights deactivate, the dipped
headlights reactivate and the

warning light switches off.

It is not possible to switch on the main
beam headlights in fixed mode if the
automatic lighting control system is
active.

17

FLASHING

To do this, pull the stalk fig. 17 towards
the steering wheel (unstable position)
regardless of the position of ring nut A.
The

warning light switches on in the

instrument panel.

DIRECTION INDICATORS

Bring the stalk fig. 17 to the (stable)
position:
upwards: activates the right direction
indicator;
downwards: activates the left direction
indicator.
Warning light

or

will blink on the

instrument panel.
The direction indicators switch off
automatically when the steering wheel
is straightened.

"Lane Change" function

If you wish to signal a lane change,
place the left stalk in the unstable
position for less than half a second.
The direction indicator on the side
selected will flash five times and then
switch off automatically.

"FOLLOW ME HOME"
DEVICE

This allows the space in front of the
vehicle to be lit for a set time.

Activation

The "Follow Me Home" device is
activated by pulling the stalk fig. 17
towards the steering wheel, in addition
to the stroke end click.
It is possible to enable this function
within 2 minutes after turning off the
engine. This function allows turning on
lights and low beams.
It is possible to set the headlights
turning on time by pulling the left lever
towards the steering wheel (unstable
position) one or more times. In this case
it is possible to choose between 0, 30,
60, 90 up to a maximum of 210
seconds.
Each time the stalk is operated, the
warning light

on the instrument

panel switches on. The display shows a
message and the time set for the
function. The

warning light comes

on when the stalk is first moved and
stays on until the function is
automatically deactivated.

Off

This function is deactivated turning on
again the headlights, sidelights or
pulling the left lever towards the
steering wheel (unstable position) for
more than 2 seconds, or switching the
starter to MAR.

"Follow me home" function with
Uconnect™ system interaction

If Uconnect™ is installed, the function
management remains the same, but
it takes place through interaction with
the Uconnect™ menu.

FOG LIGHTS / REAR FOG
LIGHTS

(for versions/markets, where provided)

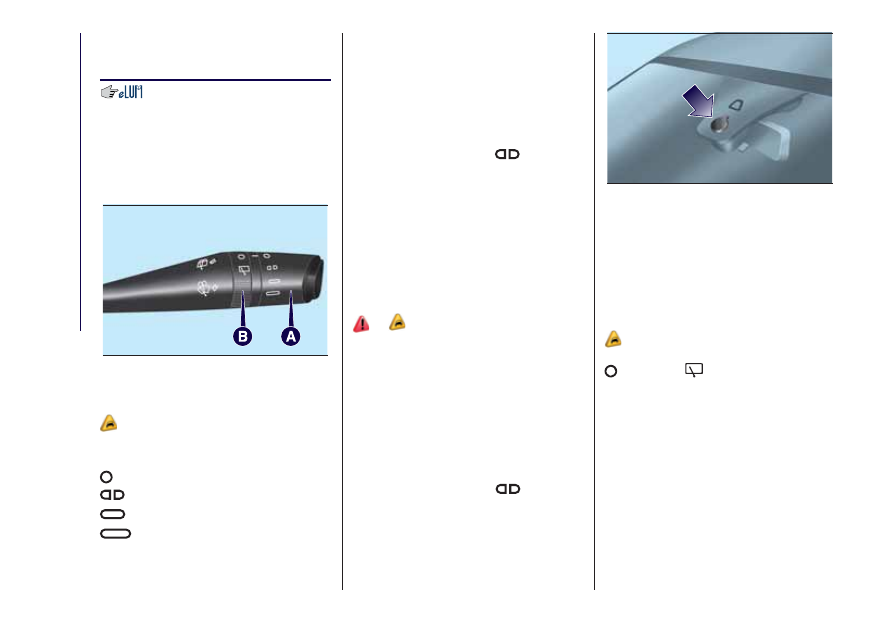

Press the

fig. 18 button to switch

the fog lights on/off. Press the button
again to switch the lights off. With lights
on, the

warning light on the

instrument panel will switch on.

18

L0F0417C

18

GETTING

TO

KNOW

YOUR

CAR

Rear fog lights

Press the

fig. 18 button to switch

the light on/off.
The rear fog light switches on only
when the dipped headlights or
fog lights are switched on. Press the
button again to switch the light off,
or switch off the dipped headlights or
the front fog lights (for versions/
markets, where provided).

WARNING

16) The daytime running lights are an
alternative to the dipped headlights for
driving during the daytime in countries
where it is compulsory to have lights on
during the day; where it is not compulsory,
the use of daytime running lights is
permitted.
17) Daytime running lights cannot replace
dipped beam headlights when driving at
night or through tunnels. The use of
daytime running lights is governed by the
highway code of the country in which
you are driving. Comply with legal
requirements.

INTERIOR LIGHTS

FRONT ROOF LIGHT

Switch A fig. 19 is used to switch on/off
the roof light bulbs.

A switch positions:
❒ central position (position 1): lights C
and D switch on/off when the doors are
opened/closed;
❒ pressed to the left (position 0): lights
C and D are always switched off;
❒ pressed to the right (position 2): lights
C and D are always switched on.
The lights switch on/off gradually.
Switch B positions fig. 19:
❒ central position (position 1): lights C
and D are always switched off;
❒ pressed to the left (position 0): light C
switches on;

❒ pressed to the right (position 2): light
D switches on.

IMPORTANT Before getting out of the
vehicle, make sure that the roof light
bulbs are off; this will prevent the
battery from being drained once the
doors are closed. In any case, if a light
is left on by mistake, the roof light
switches off automatically about 15
minutes after the engine has been
switched off.

Diffused light on the dashboard

The diffused light on the dashboard
follows the switch on mode of the front
roof light.

Roof light timing

On certain versions, to facilitate getting
in/out of the vehicle at night or in
poorly-lit areas, two timed modes have
been provided.
❒ when getting into the vehicle;
❒ when getting out of the vehicle.

19

L0F0051C

19

WINDSCREEN /
REAR WINDOW
WIPERS

The right stalk fig. 20 controls
windscreen wiper/washer and rear
window wiper/washer operation.
This operates only with the ignition key
turned to MAR.

WINDSCREEN WASHER /
WIPER

6) 7)

Ring nut A fig. 20 has four different
positions:

Windscreen wipers off.

Intermittent operation.

Continuous slow operation.

Continuous fast operation.

Move the stalk upwards (unstable
position) to limit operation to the time
for which the stalk is held in this
position. When released, the stalk will
return to its default position and the
windscreen wiper will be automatically
stopped.
With ring nut A fig. 20 in

position,

the windscreen wiper will automatically
adapt its operating speed to the speed
of the vehicle.
With the windscreen wipers
operational, if reverse gear is engaged,
the rearscreen wiper is automatically
activated.

RAIN SENSOR

(for versions/markets, where provided)

18)

8) 9)

This is located behind the interior rear
view mirror, in contact with the
windscreen fig. 21 and can detect the
presence of rain and, consequently,
manage the cleaning of the windscreen
in accordance with the amount of
water on the screen.
Activation
The sensor is activated when the ring
nut A fig. 20 is turned to

position:

the windscreen wiper stroke frequency
is thus adjusted in accordance with
the amount of water on the windscreen.

The sensitivity of the rain sensor can be
adjusted through the Setup menu
(see the “Display” paragraph in the
“Knowing the instrument panel”
section).

REAR WINDOW WIPER /
WASHER

10)

Turn ring nut B fig. 20 from position

to position

to operate the rear

window wiper as follows:
❒ in intermittent mode when the
windscreen wiper is not operating;
❒ in synchronous mode (at half the
speed of the windscreen wiper) when
the windscreen wiper is operating;
❒ in continuous mode with reverse gear
engaged and the control active.
With the windscreen wiper on and
reverse gear engaged, rear window
wiping will be continuous in the same
way.

20

L0F0126C

21

L0F0188C

20

GETTING

TO

KNOW

YOUR

CAR

Pushing the stalk towards the
dashboard (rocking position) will
activate the rear window washer jet.
Keep the stalk pushed for more than
half a second to activate the rear
window wiper as well. Releasing the
stalk will activate the smart washing
function, as described for the
windscreen wiper.
The function stops when the stalk is
released.

WARNING

18) Make sure the device is switched off
whenever the windscreen must be
cleaned.

WARNING

6) Never use the windscreen wipers to
remove layers of snow or ice from the
windscreen. In such conditions, the
windscreen wiper may be subjected to
excessive stress and the motor cut-out
switch, which prevents operation for a few
seconds, may intervene. If operation is
not restored (even after using the key to
restart the engine), contact a Lancia
Dealership.
7) Do not operate the windscreen wiper
with the blades lifted from the windscreen.
8) Do not activate the rain sensor when
washing the car in an automatic car wash.

9) Make sure the device is switched off if
there is ice on the windscreen.
10) Do not use the rear window wiper to
remove layers of snow or ice. In such
conditions, the wiper may be subjected to
excessive stress and the motor cut-out
switch, which prevents operation for a few
seconds, may intervene. If afterwards
operation is not restored, contact a Lancia
Dealership.

21

CLIMATE CONTROL

19)

2)

MANUAL CLIMATE CONTROL SYSTEM/HEATER

(for versions/markets, where provided)

Controls

A - Air temperature knob (red-hot / blue-cold)
B - Air recirculation knob

internal air recirculation

air intake from outside

22

L0F0101C

22

GETTING

TO

KNOW

YOUR

CAR
