MG ZS. Service Manual - part 5

AIR CONDITIONING AND AUDIO SYSTEMS

For 'windscreen'. Directs air to the windscreen

vents.

Note: In this mode, a small amount of air will be
directed to the side vents.

65

2

AIR CONDITIONING AND AUDIO SYSTEMS

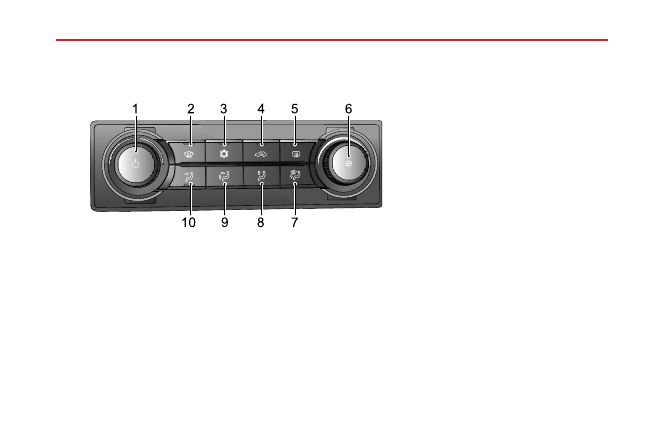

Electronic Temperature Control

*

Control Panel

1 Temperature Control Knob/System

On/Off Button

2 Defrost/Demist Button
3 A/C On/Off Button
4 Air Recirculation Button
5 Heated Rear Window Button
6 Blower Motor Speed Control
7 For 'feet + windscreen'
8 For 'feet'
9 For 'face + feet'

10 For 'face'

66

AIR CONDITIONING AND AUDIO SYSTEMS

System On/Off

Press the System On/Off Button on the control

panel to switch the system on, and all functions revert to
the state before shutdown. Press again to switch off.

Blower Motor Speed Control

Rotate

the

Blower

Motor

Speed

Control

clockwise/counterclockwise to increase/decrease the air
volume.

Temperature Control

Rotate the Temperature Control Knob clockwise to
increase the air temperature inside the car or rotate
anti-clockwise to decrease.

A/C On/Off

Press to operate; the

LED

in the switch will

illuminate indicating air cooling function is switched on.
Press again to switch off.

Note:

1 A/C will only operate when the engine is running.

2 The heating function is still available, when the air

cooling is switched off.

3 A small amount of water may remain in the

air conditioner after usage, this may produce a
peculiar smell. If this is a particular issue, it is
recommended to switch off the cooling function
and run the blower for a while with the engine
running prior to switching off.

Air Distribution

Press the Air Distribution button, select the air distribution
mode as required.

For 'face'. Directs air to the side and centre

vents.

For 'face + feet'. Directs air to the footwell, side

and centre vents.

67

2

AIR CONDITIONING AND AUDIO SYSTEMS

For 'feet'. Directs air to the footwell vents.

Note: In this mode, a small amount of air will be
directed to the side vents.

For 'feet + windscreen'. Directs air to the

windscreen and footwell vents.

Note: In this mode, a small amount of air will be
directed to the side vents.

Defrost/Demist

Press the Defrost/Demist Button on the control

panel, and the indicator will illuminate. The system will
automatically set itself to a preset temperature and blower
motor speed to effectively clear the side windows and
windscreen.

Press again to switch off. Then the indicator will go off, and
the system will return to the previous state.

Whilst the defrost/demist is selected, operate the A/C
on/off button to turn on/off the compressor; operate
the air recirculation button to switch between internal
circulation and external circulation, operation of either of
these functions will not affect the defrost/demist function,
operation of any other air distribution modes will quit
defrost/demist.

Heated Rear Window

The heating elements on the inside of the rear
screen are easily damaged. DO NOT scrape
or scratch the inside of the glass. DO NOT
stick labels over the heating elements.

Press to operate; the

LED

in the switch will

illuminate indicating the heated rear window is switched
on. The

LED

extinguishes when the heated rear window

is turned off. The heated rear window will switch off
automatically after

15

minutes. After the heated rear

window is closed, if switched on again within

5

minutes,

The heated rear window will switch off automatically after

8

minutes.

68

AIR CONDITIONING AND AUDIO SYSTEMS

Note: The heated rear window will only function with
the engine operating.

Air Recirculation

Press to operate, the

LED

in the switch

illuminates, the air inside the car is recirculated and the air
intake is closed, preventing the entry of trafic fumes.

When the engine is off, the air recirculation control lap
stays in current position.

Note: Recirculation mode is automatically activated
when reverse gear is selected.

Note: Leaving the system in recirculation mode can
cause the windscreen to mist. If this happens, switch
off recirculation and turn the controls to maximum
demisting.

69

2

AIR CONDITIONING AND AUDIO SYSTEMS

Radio

*

Instructions

1 When cleaning the vehicle, ensure that water does not

contact to the audio system.

2 Use a soft cloth to clean the display. Use alcohol

to remove stubborn dirt. Do not use water, solvent
or abrasive cleaner, these substances will damage the
display.

3 The radio is designed to operate between

temperatures of -20

℃ ～ 70℃.

When the

temperature is very low in the vehicle, do not use this
device immediately after switching on the heater.

4 Distortion, interference and lack of signal clarity, are

often attributed to a fault in the radio. Problems of
this kind are usually caused by atmospheric conditions,
signal strength, hilly terrain, tall buildings, bridges and
even electrical interference from power lines.

5 The USB interface of the player does not support a

portable hard drive.

6 The USB interface will only support some makes and

models of card reader, operation is not guaranteed.

7 The USB interface does not support connection to

USB hubs or extensions.

8 The USB interface may not be able to identify

certain USB brands and models, not all ile types are
supported. Seek an MG Authorised Repairer.

9 The USB interface supports the recharging function,

and the unit can only play the music tracks stored in
the mobile phone set as the mass storage device; Apple
devices are not supported.

IMPORTANT

Only use the radio controls when trafic conditions
permit.

70

AIR CONDITIONING AND AUDIO SYSTEMS

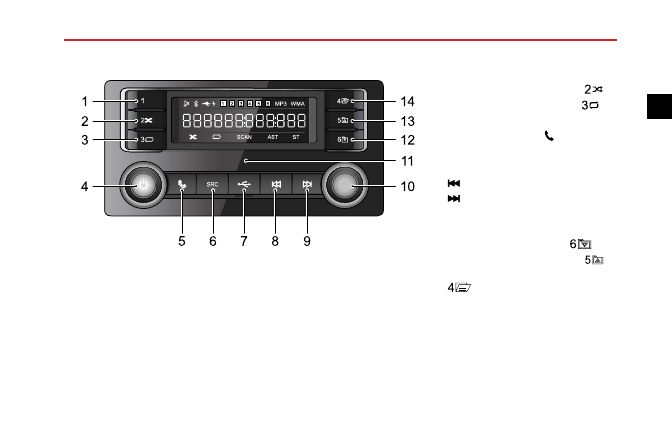

Radio Control Panel

1 Preset button [1]
2 Preset button/Random button[

]

3 Preset button/Repeat button [

]

4 [ON/OFF] button/[VOL] knob
5 Bluetooth telephone [ ] button
6 [SRC] button
7 [USB] port
8 [ ] button
9 [ ] button

10 [MENU] button
11 Microphone
12 Preset button/Next folder [

]

13 Preset button/Previous folder [

]

14 Preset button/Information button

[

]

71

2

AIR CONDITIONING AND AUDIO SYSTEMS

Basic Operations

Power On/Off
Press the [ON/OFF] button to start the system, and press
it again to turn off the system.

30 Minutes Playback Function
With the ignition off, press the [ON/OFF] button to power
on the system. After 30 minutes the unit will be switched
off automatically. Press the [ON/OFF] button again to
resume the radio function.

Note: To avoid low battery and start failure, this
function should be used in moderation.

Volume Adjustment
Turn the volume button (VOL) in a clockwise direction
to increase the volume in increments of 1, the maximum
volume is 32.

Turn the volume button (VOL) in a

counter-clockwise direction to decrease the volume in
increments of 1, the minimum volume is 0. When the [ ]
appears in the display, it indicates that the device is in the
state of mute.

Menu Functions
Short press [MENU] button to enter into the menu
functions, rotate the [MENU] button to display each
function in turn, and press it again to enter the sub-menu.

In [BASS] mode, turn the button to adjust the bass effect
(-7

～+7).

In [TREBLE] mode, turn the button to adjust the treble
effect (-7

～+7).

In [BALANCE] mode, rotate the button to adjust the
balance effect (L7

～R7).

In [EQ] mode, rotate the button, and the sound effect will
cycle through the CLASSIC, ROCK, POP, JAZZ, VOCAL
and FLAT.

In [LOUDNESS] mode, rotate the button to switch off/on
the loudness.

Playback Mode
In the USB playback mode, short press [

] or [

]

button to select random or repeat mode.

72

AIR CONDITIONING AND AUDIO SYSTEMS

Folder Mode
In the USB playback mode, short press [

] or [

]

button to enter into folder selection mode; short press
[

] or [

] again to select the folder upward or

downward.

Radio Function

Band Selection
Press [SRC] button to select bands of FM1, FM2, FMA and
AM.

Note: If the station plays in stereo mode, the screen
will display "ST" at the bottom.

Tuning
The system provides 3 tuning modes, automatic, manual
and pre-set tuning.

Automatic Tuning

Short press the [ ] button or [ ] button, the radio
automatically searches the frequency range, looking for a
radio station of acceptable strength. Once a station is
found, that station will be played.

Manual Tuning

In the radio mode, rotate the [MENU] button to search
the station manually.

73

2

AIR CONDITIONING AND AUDIO SYSTEMS

Preset Tuning

The memory has 24 preset positions (FM1, FM2, FMA and
AM) for storing stations. Press the numeric button 1

～6

to automatically select a station frequency stored.

Storing a Station
The system can provide 2 storing modes: manual storing
and auto storing.

Manual Storing
• Press [SRC] button to select the desired waveband.
• Use auto search, manual search or preset search to

select the desired station.

• Long press (more than 2s) any preset button to store

the current station frequency into the preset memory
(the screen displays the station waveband and frequency
stored).

Note: If there is a station already stored in the
memory, it will be overwritten by the newly stored
station.

Auto Storing

In the desired waveband, long press [SRC] button, the 6
strongest FM/AM station frequencies will be stored in the
memory of FMA or AM in order of signal strength. If the
auto-store is unable to ind 6 strong stations, the stations
previously stored in the memory positions will be retained
and not be overwritten.

When [AST] appears in the display, it indicates that
received stations are being stored automatically.

Note: The auto-store will overwrite all stations already
stored by the FMA or AM preset button.

Scanning for a Station
In FM or AM mode, long press the [MENU] to search for
stations automatically. When a station signal is located, the
unit will stop searching and play the current station for 10s,
and the frequency will lash 10 times in the display. If you
want to stick to the current station, long press the [MENU]
button again. If not, the unit will search for the next station
automatically after 10s's playback.

74

AIR CONDITIONING AND AUDIO SYSTEMS

When [SCAN] appears in the display, it indicates that the
stations are being searched.

USB Mode

1

2

3

4

5

6

MP3 WMA

SCAN

AST

ST

SRC

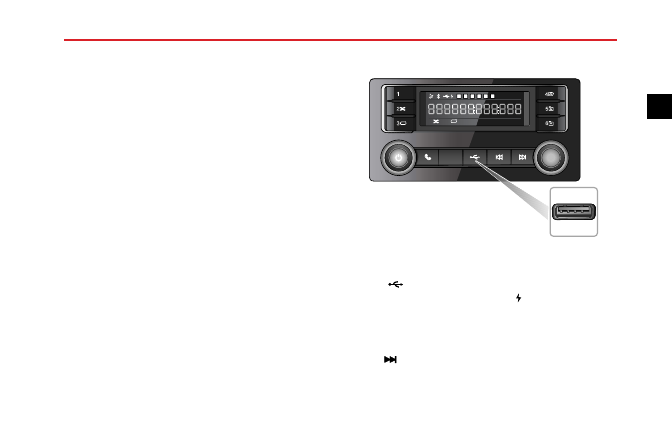

Insert a USB memory stick via the USB connection.

When [

] appears in the display, it indicates that the USB

device has been connected. When [ ] appears, it indicates
that the external device is recharging.

USB Playback
Press [ ] button once to select the next track to play.

75

2

AIR CONDITIONING AND AUDIO SYSTEMS

Press [ ] button once, if the playing time exceeds 3
seconds, the track will be played from the beginning, press
the button again to select to play the previous track; if the
playing time does not exceed 3 seconds, press [ ] button
once, to play the previous track.

During playback, [

] in the display indicates that tracks

are played in random mode, and [

] stands for the repeat

mode. Select the mode by short pressing [

] button or

[

] button.

Note: The system can only play the iles in mp3 and
wma formats.

USB Removal
Do not forcibly remove the USB when USB iles are
displayed, this may cause ile damage.

Bluetooth Connection

The default device name displayed on the system is
SAIC-BT.

Turn on Bluetooth function of the mobile phone and search
for the vehicle Bluetooth device to pair, the display will

indicate if the mobile phone is connected to the system. If
the Bluetooth device is enabled but not connected to the
system, it will search and automatically attempt to connect
with the last device that was paired to the system.

[ ] in the display indicates that the Bluetooth has been
connected.

Bluetooth Music

Press SRC to switch to the Bluetooth music playback
mode. In this mode, track selection (upward/downward)
operation can be made on the on-board entertainment
system,

while

the

functional

switch

between

fast-forward/rewind, track selection (upward/downward)
and the random/repeat mode can be made on the
Bluetooth device.

(some Bluetooth devices do not

support this function), of which the operation method is
same as the USB.

Bluetooth Phone

With a mobile phone connected, if there is an incoming call,
the current track will be stopped and the call number will
be displayed instead. Press [ ] to accept the Bluetooth

76

AIR CONDITIONING AND AUDIO SYSTEMS

call. Long press [ ] to end the call. Short press [ ]
button during the phone call to shift between the private
conversation and the hands-free function.

Bluetooth Function Menu

With Bluetooth paired, short press [MENU] button to
enter into the Bluetooth menu; rotate the [MENU] button
to select the Bluetooth settings.

Phone Volume Setting
Short press [MENU] button on the Bluetooth volume
setting interface to enter into the volume control interface;
rotate the [MENU] button to adjust the volume and short
press the [MENU] button again to store settings and then
return to the previous menu.

Note: This setting can only adjust the volume in the
Bluetooth hands-free call, and makes no impact on
other playback modes.

Bluetooth Pairing
Short press [MENU] button on the Bluetooth pairing
interface to display the pairing code.

Note: The function only supports the Bluetooth
pairing connection of mobile phone that require you
to enter the pairing code.

77

2

AIR CONDITIONING AND AUDIO SYSTEMS

Entertainment System

*

Important Safety Information

• Do not attempt to it, repair or modify the

entertainment system by yourself, because there
are high-voltage components in the device , which
may cause electric shock.

For internal inspection,

adjustment or repair, please consult a local Authorised
Repairer.

• Do not allow this entertainment and navigation

system to come into contact with liquids. If liquids
or foreign objects enter into this entertainment and
navigation system, pull over as soon as safety permits,
immediately switch off the ignition and contact a local
MG Authorised Repairer. Do not use the entertainment
and navigation system in these circumstances because
doing so may result in a ire, electric shock, or other
failure.

• If you notice smoke, abnormal noises or odours from

the entertainment system, or any other abnormal signs
on the screen, switch the ignition off immediately and
contact a local MG Authorised Repairer for service.

Using this entertainment system in these circumstances
may result in permanent damage to the system.

• Operation of the navigation or video functions of the

system is prohibited whilst the vehicle is in motion.
MG Motor UK accepts no responsibility for any
consequences caused by this operation. Please park
your vehicle in a safe location and apply the parking
brake before making the necessary adjustments or
watching "Video".

• Particularly high or particularly low temperatures will

interfere with normal operation. If the vehicle engine
is not running, and parked in direct sun or in a cold
location for a long time, the car may become particularly
hot or cold, in this environment the system may not
work properly. Once the temperature inside the car is
back to normal, the system will resume normal function.
If it does not resume, please contact an MG Authorised
Repairer for assistance.

• Switch off entertainment and navigation system during

refuelling.

• Be sure to run the vehicle engine while using this

entertainment and navigation system.

Using this

78

AIR CONDITIONING AND AUDIO SYSTEMS

entertainment and navigation system without running
the engine can drain the battery.

• If the battery is disconnected or discharged, the data

stored in the memory of this entertainment and
navigation system will be erased.

• When using a mobile phone, keep the antenna of the

mobile phone away from the screen to prevent the
disruption of video signal in the form of spots, coloured
stripes, etc. on the screen.

• To protect the screen against damage, be sure to touch

the panel buttons with your inger (a touch pen can be
used for special calibration).

• The navigation system is designed only as a guide and

does not relieve the driver of the responsibility for
driving in accordance with trafic regulations.

Warnings for Screen Use

To protect the screen against damage,
always touch the panel buttons with your
inger. A touch pen may be used for special
calibration. The touch pen should not be
used for normal operation. The screen will
not display the home screen at power on in
suspend mode.

• Please take care to protect the screen against direct

sunlight. Extended exposure to direct sunlight will
result in screen malfunction due to high temperature.

• When the temperature is beyond the operating

temperature range

（-20℃ to +65℃), please do not

use the screen, because the screen may not operate
normally and could be damaged.

• Make sure that the warm or cool air low from the air

conditioner is not distributed on the screen directly,
damage to the entertainment device may occur due to
heat or moisture.

• Do not use excessive force to drag and drop or press

the screen, damage or scratching may occur.

79

2

AIR CONDITIONING AND AUDIO SYSTEMS

• To remove dust from the screen or clean the screen,

please turn the system off irst, then wipe with a dry
soft cloth. When wiping the screen, take care not to
scratch the surface. Do not use irritative or abrasive
chemical cleaners.

• When the backlight reaches the end of its service life,

the screen will become dimmer and the image will no
longer be visible, please contact a local MG Authorised
Repairer.

Note: The images in this manual are illustrations only
for your reference.

Note:

Along with the product improvement,

speciications and designs are subject to change
without any prior notice.

Note: All rights related to this document are reserved.

Note: Without the permission of the copyright owner,
reproduction and usage of this document in any form,
either in whole or in part, is strictly prohibited.

Playable File Format for Entertainment

System

Precautions
• Some types of external storage devices may not be

recognised. This may result in the iles not being played
or displayed correctly.

• Because of ile characteristics, ile format, recorded

application, playback environment, storage conditions
and other factors, it may not be possible to play the
iles normally.

Audio Support
The entertainment system supports the following audio
formats, other formats may not work normally.

MP3, WMA, AAC, OGG, ID3 Tag info, WAV, APE and
FLAC.

Video Support
The entertainment system supports the following video
formats, other formats may not work normally.

WMV, H264, MPEG2, MPEG4 and HD Video Playback.

80
