Derways Shuttle. Руководство - часть 18

Замена дверных петель (1 дверь с регулировкой
положения двери)

1

Замена внутренней обивки двери (1 дверь) 0.5



Замена опускного стекла двери (1 дверь) 1



Замена неподвижного стекла задней двери (1 дверь) 1.5



Замена облицовки порога (1 шт.) 0.2



Замена стеклоподъемника (1 дверь) 1



Замена кнопки стеклоподъемника 0.2



Замена наружной ручки двери (1 дверь) 1



Замена личинки замка передней двери (1 комплект при
снятых наружных ручках)

0.5

Замена замка двери (1 дверь) 1



Замена внутренней ручки двери (каждой) 0.2



Замена направляющего желобка опускного стекла
двери (1 желобок)

1

Замена стеклоочистителя ветрового стекла 1.5



Замена блокиратора дверного замка (1 шт.) 1



Замена кнопки управления блокировки замка (одной) 0.5



Замена внутреннего зеркала заднего вида

0.3



Замена блока дистанционного управления блокировкой
дверных замков

0.5



10. Салон

ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания

Замена панели приборов в сборе (снятие-установка) 4



Замена звукоизолирующей прокладки щитка передка
(при снятой панели приборов)

1

Замена крышки перчаточного ящика панели приборов 0.5



Замена замка перчаточного ящика панели приборов 0.3



Замена пепельницы 0.1



Полная замена прикуривателя 0.2



Замена бокового дефлектора (1 шт.) 0.2



Замена центрального дефлектора (1 шт.)

0.2



Замена воздуховода (1 шт.) 2



Замена комплекта воздуховодов панели приборов (при
снятой панели приборов)

2

Замена переднего сидения (1 шт.) 0.5



Замена фиксатора заднего сидения (1 шт.) 0.3



Замена подушки/спинки заднего сидения (1 шт.) 0.5/0.5



Полная замена заднего сидения 1



Замена ремня безопасности(1 шт.) 0.5



Замена замка ремня безопасности (1 шт.) 0.2



Замена коврика пола 3



Замена солнцезащитного козырька (1 шт.) 0.2



Замена кармана обивки правой боковины 0.2



Замена обивки потолка 2



Замена (ремонт) воздуховода обивки потолка 2.5










11. Электрооборудование кузова

ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

примечания

часов

Замена фар (1 шт. с регулировкой светового пучка) 0.6



Замена противотуманных фар (1 шт. с регулировкой
светового пучка)

0.6

Замена заднего противотуманного фонаря

0.3



Замена верхнего стоп-сигнала (при снятом спойлере) 0.3



Замена заднего фонаря (1 шт.) 0.5



Замена датчика включения заднего хода 0.5



Замена подсветки номерного знака 0.5



Замена лампы освещения салона 0.2



Замена комбинации приборов 1.5



Замена радиоприемника 1



Замена датчика уровня топлива в баке 2



Замена датчика температуры охлаждающей жидкости 0.5



Замена датчика скорости 0.5



Замена щеток стеклоочистителя (1 комплект) 0.2



Замена резинки стеклоочистителя (одного) 0.1



Замена стеклоочистителя двери задка 1



Замена бачка стеклоомывателя 0.2



Замена электрического звукового сигнала (1 шт.) 0.2



Замена приемника / CD-проигрывателя 1



Замена наружной антенны

1



Замена акустической колонки (один динамик приемника) 0.5
Замена замка зажигания 1



Замена переключателя на панели приборов 0.2



Замена подрулевого переключателя в сборе 1.5



Замена лампы в заднем фонаре

0.5



Замена выключателя стоп-сигнала 0.3



Замена датчика включения заднего хода 0.5



Замена кнопки аварийной остановки 0.2



Замена силового провода аккумуляторной батареи 0.5



Замена 1 # предохранителя 0.1



Замена реле поворотов 0.2



Замена реле ближнего, дальнего света (1 шт.) 0.2



Замена реле переключателя режимов работы
стеклоочистителя

0.2

Замена реле включения противотуманных фар 0.2



Замена реле кондиционера 0.2



Замена жгутов салона 9



Замена жгутов моторного отсека

6



Замена жгута лампы освещения салона 2



Замена кнопки регулировки зеркала заднего вида 0.2



Замена жгута багажника 3



Замена жгута системы управления двигателем (при
снятой панели приборов)

0.5

Замена боковых повторителей поворотов 0.3



Замена блока управления климат-контролем 1



Замена лампы подсветки двери 0.2



Замена датчика уровня тормозной жидкости 0.1



12. Кондиционер

ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания

Замена передней климатической установки в сборе (при
снятой панели приборов)

1.5

Замена задней климатической установки в сборе

1.5



Заправка кондиционера 1



ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания

Замена переднего вентилятора (при снятой панели 0.5



приборов)
Замена заднего вентилятора

1



Замена крана отопителя салона 0.5



Замена панели управления задней климатической
установкой

0.5

Замена подающего трубопровода отопителя (идущего от
двигателя до крана отопителя салона)

0.5

Замена подающего трубопровода отопителя (идущего к
отопителю)

0.5

Замена нижних трубопроводов отопителя/кондиционера
(на заднюю климатическую установку с заправкой)

1.5/2

Замена конденсатора (без заправки) 1.5



Замена ресивера-осушителя (без заправки) 1



Замена трубопровода компрессора (1 шт. без заправки) 0.5



Замена компрессора (без заправки) 1.5



Замена кронштейна крепления компрессора 2



Замена натяжного шкива ремня компрессора 1



Замена ремня компрессора 0.5



Замена шкива компрессора (при снятом ремне) 0.3



Замена трубопровода конденсатора (1 шт. без заправки) 0.5



Замена трубопровода испарителя (1 шт. при снятой
панели приборов без заправки)

0.5

Заправка фреоном (кольцо 134а) 120

юаней



Замена датчика давления (без заправки) 0,2



Замена багажной полки (одна сторона) 0,5



Замена крепления запасного колеса 2,5



Замена замка крепления запасного колеса 1



Замена наружных защитных накладок дверей (одна
дверь)

0,5

Замена задней ступеньки 0,5



Замена чехла запасного колеса 0,5



Замена пера заднего стабилизатора 1



Замена воздушного дефлектора заднего стекла 3



Замена заднего стекла ( дна сторона) 2



Полная замена подножки (одна сторона) 1,5



Замена мотора стеклоочистителя задней двери 2



Замена задней декоративной панели салона (одна
сторона)

1,5

Замена сидения (одного) 1



Замена ручки регулятора наклона сидений 0,5



Замена подсветки номерного знака 1



Замена центральной панели кондиционера (одна
сторона)

0,5

Полная замена центрального кондиционера 2





Внимание: РАБОЧИЕ ЧАСЫ ВЫПОЛНЕНИЯ ДРУГИХ УСЛУГ СООТВЕТСТВУЮТ
НОРМАМ, УСТАНОВЛЕННЫМ КОМПАНИЕЙ   "ДЕРВЕЙС"


Приложения

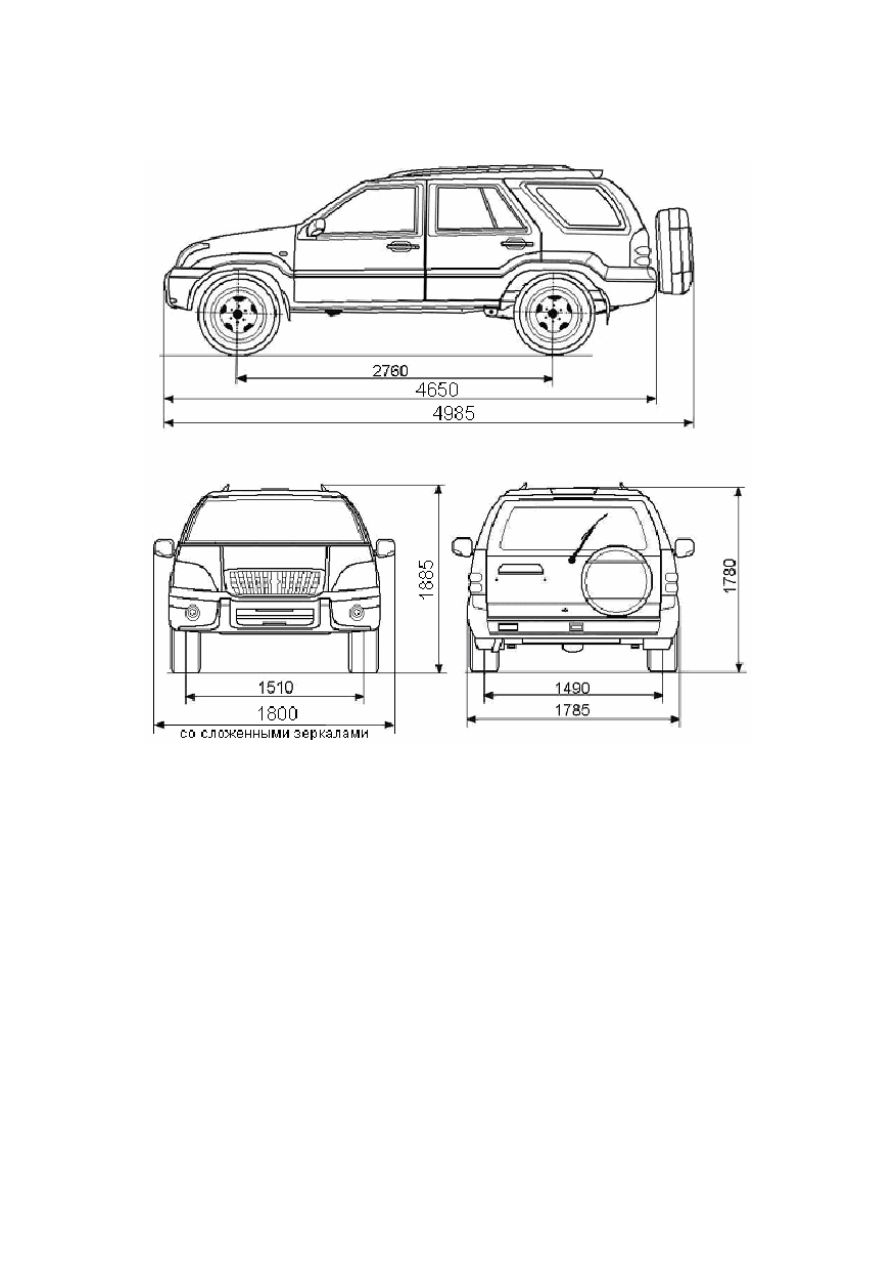

Приложение 1


































Приложение 2



Горюче-смазочные материалы и эксплуатационные жидкости





Места смазки, заправки,
обработки



Обозначение материала



Топливный бак



Неэтилированный бензин АИ-92 или АИ-95



Система смазки двигателя



Моторное масло SAE 5W-30 (от -25 °С до +20 °С)
SAE 10W-30 (от -20 °С до +30 °С) SAE 10W-40 (от -20
°С до +35 °С) SAE 15W-40 (от -15 °С до +40 °С) Класс
API не ниже SJ



Картер коробки передач
Картер раздаточной коробки
Картер переднего моста
Картер заднего моста



Трансмиссионное масло SAE 80W-90, 85W-90
Класс API GL-5



Замки        дверей,        капота,
ограничители открывания дверей



ФИОЛ-1, ЛИТОЛ-24



Стеклоподъёмники,        шарниры
педалей и рулевого вала



ЛСЦ-15, ЛИТОЛ-24



Клеммы и зажимы аккумуляторной
батареи



ВТВ-1



Система охлаждения двигателя



Антифриз на основе этиленгликоля,
температура замерзания -40 °С

Система гидроприводов тормозов и
сцепления



Тормозная жидкость DOT-4



Система гидроусилителя рулевого
управления



Гидравлическая жидкость ATF Dexron II



Кондиционер



Фреон R-134a

Торсионы передней подвески,
подшипник сцепления, ступицы
передних и задних колёс



ЛИТОЛ-24



Приложение 3



Лампы, применяемые на автомобиле





Место установки



Тип



Блок-фары:



- ближний свет, дальний свет



тип Н4 55/60 W



- габаритный свет



А12-5-2

Передние указатели поворота



12 V 21 W безцокольная



Задние фонари:



- стоп-сигнал и габаритный свет



12 V 21/5 W



- указатель поворота

А 12-21-3

- свет заднего хода

А 12-21-3

- противотуманный свет



А 12-21-3

Боковые указатели поворота



5Е5 12V21 W



Указатели поворота в наружных зеркалах



А 12-5-2



Освещение номерного знака



А 12-5-2

Лампы передних противотуманных фар

Тип НЗ 55W



Освещение салона автомобиля



А 12-5-2

Освещение гнезда прикуривателя



А 12-4

Освещение комбинации приборов



А 12-1,2

Контрольные лампы комбинации приборов



А 12-1,2



Лампы подсветок



А 12-1,2



Приложение 4



Заправочные объёмы, л





Топливный бак (включая резерв)

64,0 л

Система охлаждения двигателя (включая систему отопления сал она)

8,5 л

Система смазки двигателя (включая масляный фильтр)

4,3 л

Картер коробки передач и раздаточной коробки

3,0 л

Картер заднего моста

1,8 л

Картер переднего моста

1,8 л

Гидроусилитель рулевого управления

1,0 л

Система гидропривода сцепления

0,35 л

Система гидропривода тормозов

0,70 л

Бачок омывателя ветрового стекла

2,0 л

Ступица переднего колеса

240 г

Ступица заднего колеса

240 г

Выжимной подшипник

15г



Кондиционер

700-800 г

Бачок омывателя заднего стекла

1.0 л

Приложение 5



Основные регулировочные и контрольные параметры





Зазор между электродами свечи зажигания, мм



1,0-1,1



Свободный ход рулевого колеса в положении, соответствующем

движению по прямой, не более, град

5



Свободный ход педали тормоза при неработающем двигателе, мм

3-5

Свободный ход педали сцепления, мм

3-5

Минимально допустимая толщина накладок для колодок     передних и

задних тормозов, мм



1,5



Расход масла на угар от расхода топлива, %

0,3

Прогиб ремня привода вспомогательных агрегатов при приложении

нагрузки 8 кгс между шкивами генератора и водяного насоса, мм

748



Ход рычага стояночного тормоза, зубцов

- при регулировке



2-4

- в эксплуатации



2-8

Плотность электролита аккумуляторной батареи при 25°С для

умеренного климата, г/см

3

1,27



Уровень охлаждающей жидкости в расширительном бачке при

холодном двигателе



Между

метками
«MIN» и

«МАХ»



Уровень жидкости в бачках гидропривода тормозов и сцепления



на уровне
нижних

кромок

заливных
горловин



Уровень масла в картере двигателя



между
рисками
указателя



Уровень масла в картере коробки передач, раздаточной коробке,
переднем и заднем мостах



до нижних

кромок

контрольных

отверстий



Уровень масла в расширительном бачке гидроусилителя рулевого
управления



между
рисками
указателя



Схождение передних колёс, мм



4±1



Развал передних колёс



-0°30'±10'



Продольный наклон оси поворота колеса

4°±1°



Давление воздуха в шинах (перед./задн.), кПа



220/240







Обозначения кодов неисправностей отображаемых диагностическим сканером.



P0100   Неисправность в цепи расходомера воздуха
P0101   Неправильный показатель / не отрегулирован расходомер воздуха
P0102   Низкий показатель расходомера воздуха
P0103   Высокий показатель расходомера воздуха
P0104   Неисправность расходомера воздуха
P0105   Неисправность цепи датчика абсолютного давления впускного коллектора /
барометрического давления впускного коллектора

P0106   Неправильный показатель / не отрегулирован датчик абсолютного давления
впускного коллектора / барометрического давления впускного коллектора
P0107   Низкий показатель датчика абсолютного давления впускного коллектора /
барометрического давления впускного коллектора
P0108   Высокий показатель датчика абсолютного давления впускного коллектора /
барометрического давления впускного коллектора
P0109   Неисправность датчика абсолютного давления впускного коллектора /
барометрического давления впускного коллектора
P0109   Неисправность цепи датчика температуры воздуха на впуске
P0111   Неправильный показатель / не отрегулирован датчик температуры воздуха на
впуске
P0112   Низкий показатель датчика температуры воздуха на впуске
P0113   Высокий показатель датчика температуры воздуха на впуске
P0114   Неисправность датчика температуры воздуха на впуске
P0115   Неисправность цепи датчика температуры охлаждающей жидкости двигателя

P0116   Неправильный показатель / не отрегулирован датчик температуры охлаждающей
жидкости двигателя
P0117   Низкий показатель датчика температуры охлаждающей жидкости двигателя
P0118   Высокий показатель датчика температуры охлаждающей жидкости двигателя
P0119   Неисправность датчика температуры охлаждающей жидкости двигателя
P0120  Неисправность цепи датчика положения дроссельной заслонки / переключатель А
P0121  Неправильный показатель / не отрегулирован датчик положения дроссельной
заслонки / переключатель А
