Пластизоль  «Д-11А»  используется  для  защиты  днища  кузова  от  коррозии,  от

абразивного  износа  и  для  шумоизоляции.  Толщина  покрытия 1,0-1.2 мм.
Пластизолем «Д-11А» обрабатываются днища автомобилей.


Пластизоль «Д-4А» применяется для герметизации сварных швов.



Невысыхающая мастика «51-Г-7» используется для герметизации сочленений

кузова.


Во  внутренние  полости  противокоррозионное  вещество  напыливается

способом воздушного и безвоздушного распыления.


При    воздушном    распылении    требуется  сжатый  воздух  с  давлением

0,5-0,8  МПа,  пистолет-краскораспылитель  с  бачком,  шланги  и  удлинительные
насадки  для  пистолета.  Лучшее  качество  покрытия  достигается  при  безвоздушном
распылении  под  давлением 4-12 МПа,  которое  позволяет  распыливать  материалы
значительной вязкости.


ПОДГОТОВКА И ПРОТИВОКОРРОЗИОННАЯ ОБРАБОТКА СКРЫТЫХ ПОЛОСТЕЙ





Ввиду применения сложного технологического оборудования и необходимости

высококачественного выполнения работ обработку скрытых полостей рекомендуется
выполнять только на станциях технического обслуживания автомобилей.


Порядок выполнения операций для защиты от коррозии скрытых полостей

следующий:
- установите автомобиль на подъемник, снимите детали и обивку, препятствующие
доступу в скрытые полости;
- промойте водой температурой 40-50

0

С через технологические и дренажные

отверстия, скрытые полости (см. таблицу выше) и низ кузова до вытекания чистой
воды. При этом опускные стекла дверей должны быть подняты;
- удалите влагу, попавшую в салон и багажное отделение, продуйте сжатым
воздухом все места нанесения противокоррозионных составов;
- перегоните автомобиль в камеру нанесения противокоррозионного состава и
поставте на подъемник. Нанесите распылителем противокоррозионный состав в
скрытые полости
- опустите автомобиль с подъемника, очистите от загрязнений лицевые поверхности
кузова ветошью, смоченной в уайт-спирите.


ВОССТАНОВЛЕНИЕ ПРОТИВОКОРРОЗИОННОГО И ПРОТИВОШУМНОГО

ПОКРЫТИЯ НИЗА КУЗОВА





В процессе эксплуатации автомобиля покрытие на днище кузова подвергается

воздействию гравия, песка, соли, влаги. В результате мастика и грунт повреждаются
и стираются. Оголенный металл подвергается коррозии. При повреждениях покрытия
пластизоля  «Д-11А»  без  нарушения  слоя  грунта  поврежденные  участки  очистите  от
грязи  и  на  сухую  поверхность  безвоздушным  распылением  или  кистью  нанесите
пластизоль.  Просушите  пластизоль  при  температуре 130

0

С  в  течении 30 минут.

Допускается нанесение вместо пластизоля противошумной мастики «БПМ-1», сушка
которой может проходить в естественных условиях.


Наименование полости

Места впрыска

Направление впрыска

Дополнит. указания

Карманы капота

В проёмы внутренней
панели

По всей внутренней
поверхности

Откройте капот

Карманы дверей

В проемы панели под
обивкой

По внутренней
поверхности низа

Снимите обивку

Полости между арками
колес и задними
крыльями

Из багажника

По всей внутренней
поверхности

Откройте багажник

Задние лонжероны пола

Снизу кузова, в
багажнике и под
задними сиденьями

Вперёд и назад

Откройте багажник,
поднимите подушку
сиденья

Средняя поперечина

Снизу кузова и под
задними сиденьями

Вправо и влево

Поднимите подушки
сидений

Передняя поперечина
пола

Из салона и снизу
кузова

Вправо и влево

Снимите коврики

Пороги дверей

Из салона, с передних
и задних торцов
порогов

Вперед и назад

Снимите коврики

Передние лонжероны

Из салона и снизу
кузова

Вперед и назад

Вывесите автомобиль

Полости усилителей
щитка передка

Из салона и
моторного отсека

Вправо и влево

Откройте капот,
снимите коврики

Полости соединителей
порогов пола

Снизу кузова

По всей внутренней
поверхности

Вывесите автомобиль

Передние лонжероны

Снизу и спереди

Вдоль лонжерона

Вывесите автомобиль

Нижняя поперечина
задка

Сзади автомобиля

Вправо и влево

Снимите задний
бампер





























РЕГУЛИРОВКА КАПОТА


1. Отрегулируйте положение капота,
ослабив болты 5 крепления петель к
капоту.
2. Отрегулируйте положение
передней кромки капота в

вертикальном направлении, поворачивая упоры 3.

3. Отрегулируйте положение замка капота, ослабив болты  крепления 7.

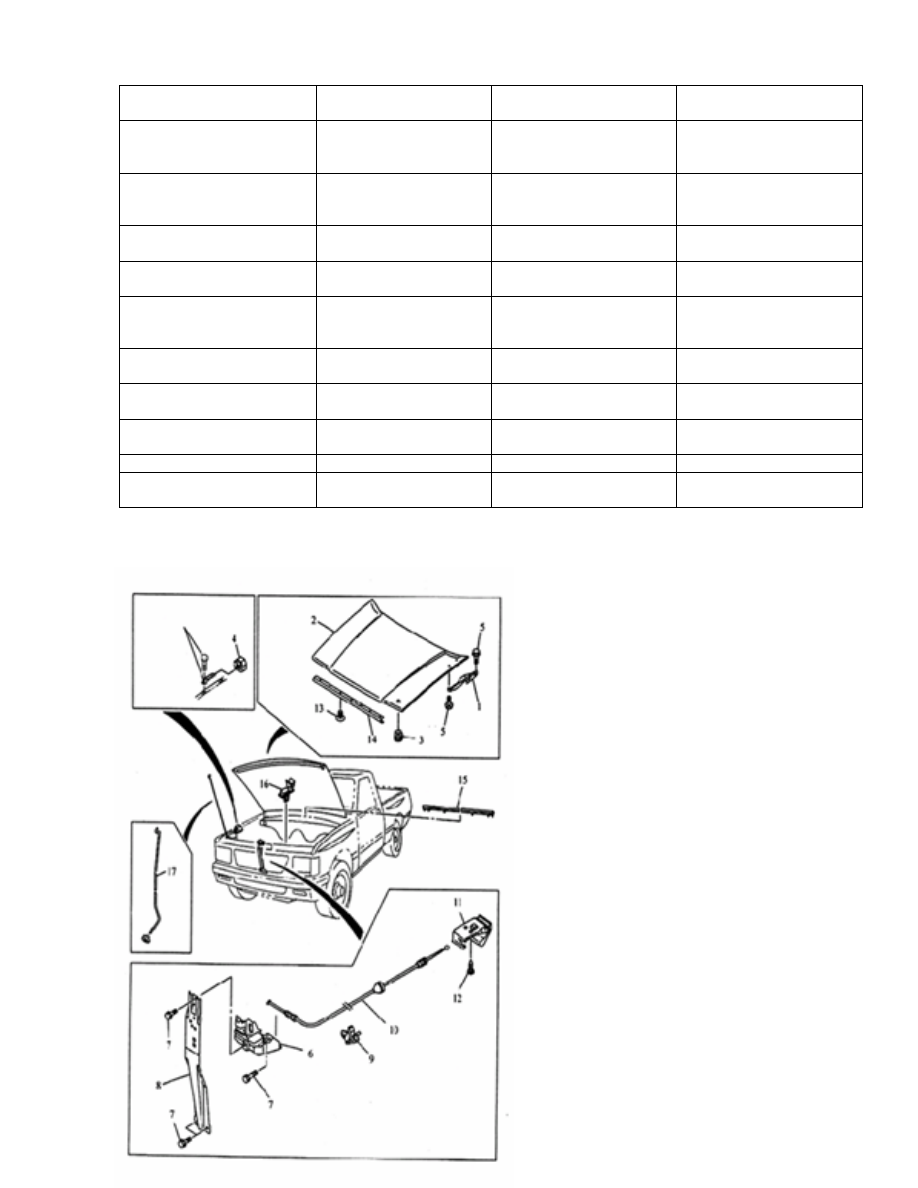

1 - левая/правая петли капота,           2- капот двигателя, 3 – резиновая опора капота,
4 – резиновая упругая прокладка капота, 5 – болт, 6 – замок капота, 7 – болт, 8 –
жесткая опора замка капота, 9 – защелка натяжного тросика замка капота, 10 –
натяжной тросик замка капота, 11 – рукоятка открывания замка капота, 12 – винт
самонарезающий, 13 – фиксатор передней герметизирующей прокладки капота, 14 –
передняя герметизирующая прокладка капота, 15 – герметизирующая прокладка
капота, 16 – защелка капота в сборе, 17 – газовые упоры капота.



НОРМЫ ВРЕМЕНИ ПО РЕМОНТУ АВТОМОБИЛЯ ДЕРВЕЙС ШАТТЛ

1. Двигатель

ПЕРЕЧЕНЬ РАБОТ

Количество

рабочих часов

Примечание

Замена двигателя (снятие – установка) 10



Капитальный ремонт двигателя (разборка-сборка)

30



Замена головки цилиндров в сборе (снятие-установка) 8
Ремонт  головки  цилиндров  (разборка-сборка)  на
снятом двигателе

16

Замена прокладки головки цилиндров 8



Ремонт блока цилиндров (разборка-сборка) на снятом
двигателе

14

Замена датчика давления масла 0.2



Замена  масляного  насоса/  уплотняющей  прокладки
масляного поддона (на автомобиле)

4/3

Замена  комплекта  вкладышей  коленчатого  вала  (на
снятом двигателе)

4

Замена подшипника маховика 8



Замена маховика (на автомобиле) 9



Замена шкива коленчатого вала 3



Замена  переднего  сальника  коленчатого  вала  (при
снятом шкиве)

1

Замена  заднего  сальника/  уплотняющей  прокладки
задней торцевой крышки коленчатого вала

10

Замена  поршня/  поршневого  кольца/  поршневого
пальца  (при  снятой  головке  блока  и  масляном
поддоне)

3

Замена  шатунных  вкладышей  (при  снятом  масляном
поддоне)

2

Замена  клапана/  направляющей  втулки  клапана  (на
снятой головке)

3

Замена  пружины  клапана / сальника  клапана  (на
снятой головке)

1.5

Замена распределительного вала 5



Замена распределительной цепи, звездочки 3



Замена гидротолкателя клапана (1 шт. )

2



Замена комплекта гидравлических рычагов 3



Замена коленчатого вала (на снятом двигателе) 4



Замена зубчатого венца маховика (на снятом
маховике)

1

Обработка и шлифовка плоскостности  головки
клапана (на разобранной головке)

2

Замена блока управления двигателем 0.5



Замена корпуса дроссельной заслонки 1



Замена топливного насоса 3



Замена датчика температуры охлаждающей жидкости 0.5
Замена датчика кислорода 0.5



Замена регулятора давления топлива 0.3



Замена топливной рампы в сборе 2



Замена катушки зажигания

0.3



Замена топливного фильтра тонкой очистки 0.3



Диагностика системы впрыска 1,5



Замена опоры  двигателя

1



Система охлаждения двигателя

Замена радиатора

1.5



Замена расширительного бачка 0.3



Замена верхнего/ нижнего шланга радиатора 1



ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания

Замена кожуха вентилятора 1.5



Замена вентилятора (механического) 1



Замена датчика температуры охлаждающей
жидкости

0.5

Замена водяного насоса 2.5



Замена ремня вентилятора

0.3



Замена термостата

1





Впускная и выпускная  система двигателя



Полная замена выпускной системы 3



Замена прокладки (1 шт.) выпускной системы 1



Замена основного глушителя 1.5



Замена приемной трубы  глушителя 1.5



Замена воздушного фильтра 0.2



Замена троса  дроссельной заслонки 1



Замена педали акселератора 0.5





Система питания двигателя



Замена бензонасоса/ замена прокладки бензонасоса

3/2



Замена топливного бака в сборе 4



Замена заливной горловины 2



Замена датчика уровня топлива

2





Электрооборудование двигателя



Замена аккумулятора

0.2



Замена предохранителя (1 шт.) 0.1



Замена провода  стартера 0.5



Замена катушки зажигания 0.3



Замена стартера 1.5



Замена проводов высокого напряжения

0.3



Замена генератора

1



Замена подшипников генератора (на снятом генераторе) 1.5



2. Системы понижения токсичности выхлопа

ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания

Замена адсорбера 0.5



Замена клапана адсорбера 0.3




3. Система трансмиссии

ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания

Замена нажимного/ведомого диска сцепления 8/8



Замена выжимного подшипника сцепления 7



Замена педали сцепления 1



Замена главного цилиндра сцепления 1



Замена рабочего цилиндра сцепления 1



Замена шланга сцепления 1



Регулировка свободного хода педали сцепления 0.2



Замена коробки передач в сборе 7



Ремонт коробки передач (разборка-сборка при снятой
коробке)

7

Ремонт раздаточной коробки  (разборка-сборка при
снятой коробке)

5

ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания

Замена хвостовика коробки передач 2



Замена датчика скорости 0.5



Замена сальников раздаточной коробки (1 шт. на
автомобиле)

1

Замена картера сцепления 4



Замена карданного вала

1



Замена подвесного подшипника карданного вала 2



Замена крестовины трансмиссионного вала 1



Замена редуктора в сборе переднего/заднего моста 4



Замена картера дифференциала (на снятом редукторе) 3
Замена шестерен главной передачи (на снятом
редукторе)

3

Замена шестерен дифференциала (на снятом
редукторе)

2

Замена подшипников дифференциала (на снятом
редукторе)

2

Замена переднего сальника коробки передач (на снятой
коробке)

1

Замена сальника привода на  переднем редукторе (на
автомобиле)

1.5

Замена датчика (1 шт.) на коробке передач или
раздаточной коробке

0.5

Замена рычага управления переключения передач 1



4. Передняя подвеска

ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания

Замена переднего амортизатора (1 шт.) 1



Замена поворотного кулака в сборе (1 шт.) 2



Замена передней подвески в сборе (1 шт.) 3



Замена верхнего /нижнего рычага (1 шт.) (без
регулировки углов установки колес)

2/2

Замена на одной стороне сайлент-блоков верхнего
/нижнего рычага (при снятых рычагах)

1/1

Замена шаровой опоры (1 шт.) 1



Замена резиновой втулки стабилизатора (1 шт.) 0.5



Замена всех резиновых втулок стабилизатора

1



Замена стабилизатора поперечной устойчивости 1



Замена ступицы переднего колеса (одна сторона) 2



Замена подшипников ступицы переднего колеса (одна
сторона)

3

Замена сальника ступицы переднего колеса (одна
сторона)

2

Замена болтов переднего колеса (одна сторона) 2



Замена торсиона (1 шт) 1



Замена регулировочного рычага/болта  торсиона

0.5/0.5



Регулировка торсиона (положения кузова) 0.5



Замена рамы 30



Замена кузова (окрашенного) 40




5. Задняя подвеска

ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания

Замена заднего амортизатора (1 шт.) 0.5



Замена полуоси в сборе (1 шт.) 2



Замена подшипника полуоси (1 шт. на снятой полуоси) 1



Замена сальника полуоси (1 шт. при снятой полуоси) 1



ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания

Замена заднего моста в сборе 4



Замена колеса в сборе (одна штука) 0.2



Замена рессоры (одна штука) 1



Замена резиновой втулки крепления рессоры (одна
штука на снятой рессоре)

0.3

Замена болтов колеса 1




6. Рулевой механизм

ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания

Замена рулевого колеса 0.5



Замена накладки рулевого колеса в сборе 0.3



Замена кожуха рулевого колеса в сборе 0.3



Замена рулевого механизма в сборе 2



Замена поворотного рычага рулевого механизма 2



Замена рулевого вала в сборе 1



Замена рулевой колонки в сборе 2



Замена сальников рулевого механизма (на снятом
рулевом механизме)

1

Замена средней рулевой тяги в сборе (без регулировки
углов установки колес)

1

Замена боковой рулевой тяги в сборе (без регулировки
углов установки колес)

1

Замена маятникового механизма в сборе 1



Замена пыльника (1 шт.) наконечника тяги 0.5



Замена насоса гидроусилителя в сборе 1



Замена шкива насоса гидроусилителя (на автомобиле) 0.5



Замена шланга высокого давления гидроусилителя 0.5



Замена трубопровода низкого давления гидроусилителя 1


7. Тормозная система

ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания

Замена вакуумного усилителя тормозов 1



Замена главного тормозного цилиндра (без прокачки
тормозов)

0.5

Прокачка тормозов 0.5



Ремонт главного тормозного цилиндра 1



Замена заднего тормозного цилиндра (с его прокачкой) 1



Замена резинового шланга вакуумного усилителя 0.2



Замена обратного клапана вакуумного усилителя 0.2



Замена педали тормоза 1.5



Замена переднего тормозного шланга (1 шт. с
прокачкой)

1

Замена переднего соединительного тройника (с
прокачкой)

1

Замена заднего тормозного шланга (с прокачкой)

1



Замена тормозного барабана заднего колеса (одна
сторона)





Замена комплекта передних тормозных колодок 0.7



Замена комплекта задних тормозных колодок 1.5



Замена задних тормозных колодок (одна сторона)



Замена переднего тормозного суппорта (1 шт. с
прокачкой)

1.5

Замена передних тормозных колодок (одна сторона)



Замена переднего тормозного диска (1 шт.) 2



Замена рычага стояночного тормоза 1



Замена троса стояночного тормоза (1 шт.) 1.5



ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

примечания

часов

Замена заднего тормоза в сборе (1 шт. с прокачкой) 2



Регулировка задних тормозов 0.5



Регулировка стояночного тормоза 0.3



Замена регулятора тормозных усилий (с прокачкой и
регулировкой)

1

Регулировка углов установки колес 1




8. Кузов

ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания

Замена переднего бампера 1.5



Замена декоративной накладки на передний бампер
(при снятом бампере)

1

Замена заднего бампера

1



Полная замена заднего бампера





Замена капота 0.7



Замена звукоизоляционных накладок двигателя 1



Замена петель капота двигателя 1



Замена троса привода замка капота двигателя 1



Замена замка капота (с регулировкой капота) 0.5



Замена переднего крыла (1 шт.) 1



Замена грязезащитных подкрылков (одна сторона) 0.3



Замена резиновых брызговиков передних колес (одна
сторона)

0.3

Замена резиновых брызговиков задних колес (одна
сторона)

0.3

Замена решетки радиатора 0.7



Замена фары (1 шт. с регулировкой светового пучка) 0.6



Замена решетки радиатора на оригинальную марки "ДА
ДИ"





Замена механизма подъема и фиксации запасного
колеса

1

Замена декоративных накладок на двери, крыло,
боковину (одна сторона)

2

Замена декоративных молдингов передних дверей
(каждая)





Замена верхних декоративных накладок задней части (1
шт.)

0.5

Замена спойлера в сборе с дополнительным стоп-
сигналом

1

Замена наружного зеркала заднего вида (1 шт.) 0.5



Замена резинового уплотнителя двери (1 шт.) 0.5



Замена защитной резиновой полосы на заднем бампере 0.5


9. Салонная часть кузова

ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания

Замена переднего ветрового стекла 3



Замена уплотнителей переднего ветрового стекла (на
автомобиле без снятия стекла)

2

Замена стекла двери задка 2



Замена стекла боковины (1 шт.) 2



Замена уплотнителей стекла двери задка (на
автомобиле без снятия стекла)

1

Замена комплекта уплотнителей опускного стекла
двери (1 дверь)

1

ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания
