Двигатель 4G6. Руководство - часть 4

(MPI) <4G6> -

Поиск неисправностей

13A-10

Элементы системы впрыска топлива, в случае
неисправности которых загорается контрольная лампа
индикации неисправности двигателя ("СHECK ENGINE")

Электронный блок управления двигателем

Кислородный датчик

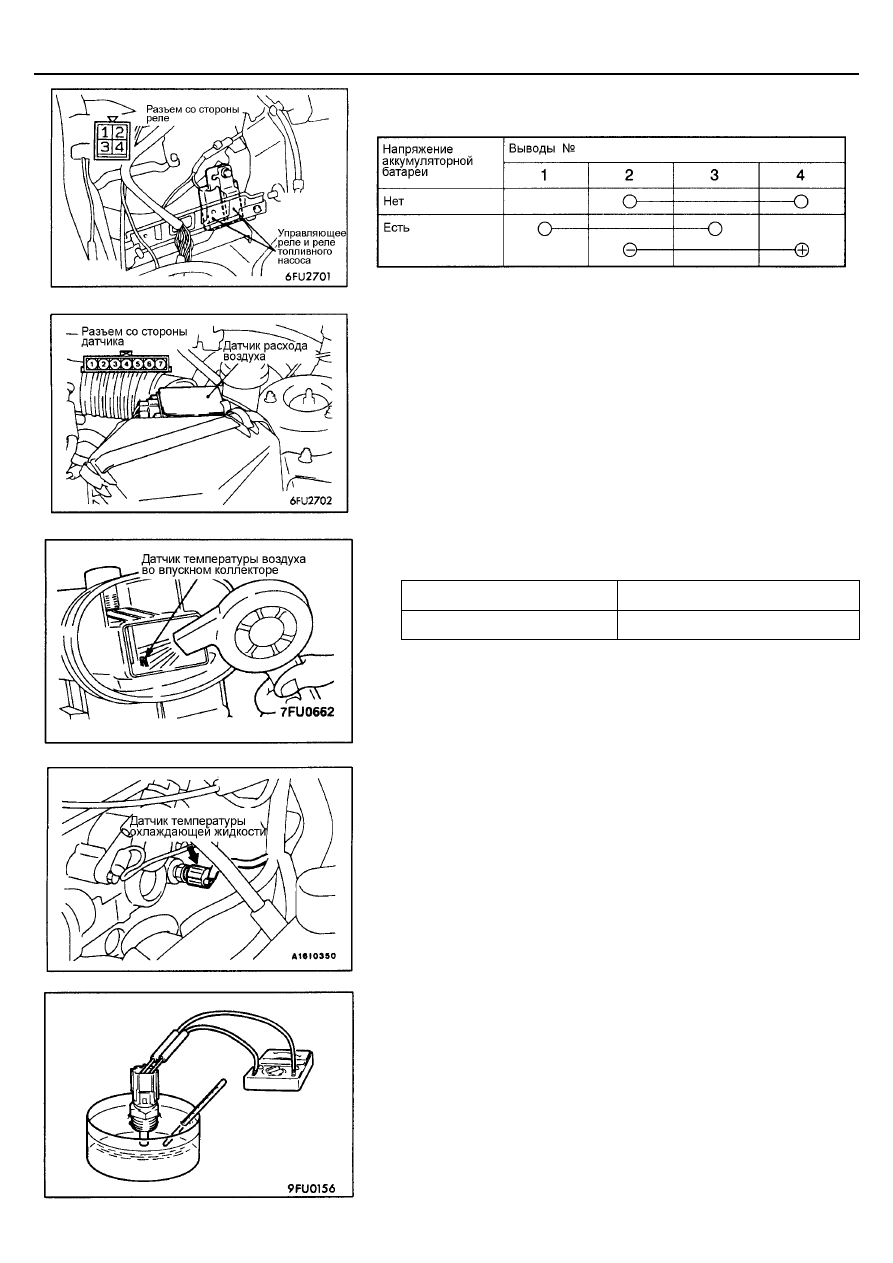

Датчик расхода воздуха

Датчик температуры воздуха во впускном коллекторе

Датчик положения дроссельной заслонки

Датчик температуры охлаждающей жидкости

Датчик положения коленчатого вала

Датчик положения распределительного вала

Датчик атмосферного (барометрического) давления

Датчик детонации

Форсунка

Катушка зажигания, силовой транзистор

Система иммобилайзера

МЕТОДИКА СЧИТЫВАНИЯ И СТИРАНИЯ
ДИАГНОСТИЧЕСКИХ КОДОВ

Обращайтесь к– разделу "Как пользоваться методиками поиска
неисправности и проверки узлов и систем" ГЛАВЫ 00.

ПРОВЕРКА С ИСПОЛЬЗОВАНИЕМ РЕЖИМОВ "DATA LIST"
(ТАБЛИЦА ДАННЫХ) И "ACTUATOR TEST" (ПРОВЕРКА
ИСПОЛНИТЕЛЬНЫХ УСТРОЙСТВ) X-431

1.

Выполните проверку, используя режимы DATA LIST (таблица данных)
и ACTUATOR TEST (проверка исполнительных устройств) X-431.
В случае обнаружения неисправности проверьте электропроводку
автомобиля, соответствующие узлы и детали.

2.

После ремонта произведите повторную проверку с использованием
X-431

 и  убедитесь, что в результате ремонта некорректный входной и

выходной сигнал стали нормальными (соответствуют норме).

3.

Удалите диагностические коды неисправности из памяти электронного
блока управления.

4.

Отсоедините X-431.

5.

Заведите вновь двигатель и проведите дорожные испытания, чтобы
убедиться в устранении данной неисправности.

(MPI) <4G6> -

Поиск неисправностей

13A-11

СПРАВОЧНАЯ ТАБЛИЦА АВАРИЙНОГО РЕЖИМА РАБОТЫ

Когда система самодиагностики обнаруживает неисправность одного из основных датчиков, то система переходит на
аварийный режим управления (FAIL SAFE FUNCTION), чтобы автомобиль мог продолжить движение (до станции тех.
обслуживания)

Неисправный элемент

Описание управления при возникновении неисправности

Датчик расхода воздуха

1. Используются сигналы от датчика положения дроссельной заслонки (TPS) и датчика положения
(частоты вращения) коленчатого вала для определения базового периода открытия форсунки и
базового угла опережения зажигания в соответствии с заданной программой.

2. Фиксирует сервопривод регулятора оборотов холостого хода (ISC) в запрограммированном
положении, в результате чего не производится регулирование оборотов холостого хода (ISC).

Датчик температуры
воздуха во впускном
коллекторе

Температура воздуха во впускном коллекторе принимается равной 25

°

С

Датчик положения
дроссельной заслонки
(TPS)

Не происходит увеличения топливоподачи при нажатии на педаль акселератора
(по сигналу от датчика положения дроссельной заслонки).

Датчик температуры
охлаждающей жидкости

Температура охлаждающей жидкости принимается равной 80

°

С

Датчик положения
распределительного
вала

Топливо впрыскивается во все цилиндры одновременно (однако, после поворота ключа зажигания
в положение "ON" положение ВМТ цилиндра №1 не определяется).

Датчик атмосферного
(барометрического)
давления

Атмосферное (барометрическое) давление принимается равным 101 кПа.

Датчик детонации

Переключает угол опережения зажигания с величины, установленной для бензина 95 RON
(по исследовательскому методу), на величину, установленную для бензина 91 RON
(по исследовательскому методу).

Катушка зажигания,
силовой транзистор

Прекращается подача топлива при обнаружении неисправности в системе зажигания.

Кислородный датчик

Не производится регулирование воздушно-топливного отношения
(отсутствует управление с обратной связью)

Соединительная шина
данных с блоком
управления
автоматической
коробкой передач
<АКПП>

Угол опережения зажигания не уменьшается во время переключения передач
(общее управление двигателем и коробкой передач)

Вывод "FR" генератора

Не производится регулирование выходного напряжения генератора в соответствии с электрической
нагрузкой (работает как стандартный (обычный) генератор)

(MPI) <4G6> -

Поиск неисправностей

13A-61

СПРАВОЧНАЯ ТАБЛИЦА ДАННЫХ (DATA LIST)

Внимание
При перемещении селектора АКПП в положение "D", необходимо нажать и удерживать педаль тормоза с тем, чтобы
не допустить движения автомобиля вперед.

ПРИМЕЧАНИЕ:
*1. В новых автомобилях (с пробегом приблизительно 500 км или менее) частота выходного сигнала датчика расхода

воздуха иногда на 10% превышает номинальную.

*2. В нормальном режиме датчик(-выключатель) полностью закрытого положения дроссельной заслонки выключается тогда,

когда напряжение датчика положения дроссельной заслонки (TPS) на 50 – 100 мВ выше напряжения, когда дроссельная
заслонка полностью закрыта (находится в положении холостого хода). Если датчик(-выключатель) полностью закрытого
положения дроссельной заслонки снова включается после того, как напряжение датчика положения дроссельной
заслонки (TPS) возросло на 100 мВ и дроссельная заслонка открылась, то датчик-выключатель полностью закрытого
положения дроссельной заслонки и датчик положения дроссельной заслонки нуждаются в регулировке.

*3. Время впрыска форсунки определяется при вращении коленчатого вала с частотой 250 мин

-1

 или меньше и напряжении

питания 11 В.

*4. В новых автомобилях (с пробегом приблизительно 500 км или менее) продолжительность впрыска форсунки иногда

превышает на 10% номинальную величину.

*5. В новых автомобилях (с пробегом приблизительно 500 км или менее) положение шагового электродвигателя иногда на 30

шагов превышает номинальное значение.

Поз.
№

Проверяемый
параметр

Условия проверки

Норма

Методика
проверки №

Страница

Резкое торможение
двигателем при
частоте вращения
коленчатого вала
4000 мин

-1

200 мВ или меньше

Двигатель: После
прогрева

Происходит
обеднение
топливовоздушной
смеси при отпускании
педали акселератора,
и обогащение смеси
при нажатии на
педаль акселератора

Резкое нажатие на
педаль акселератора

600-1000 мВ

Двигатель работает
на холостом ходу

11

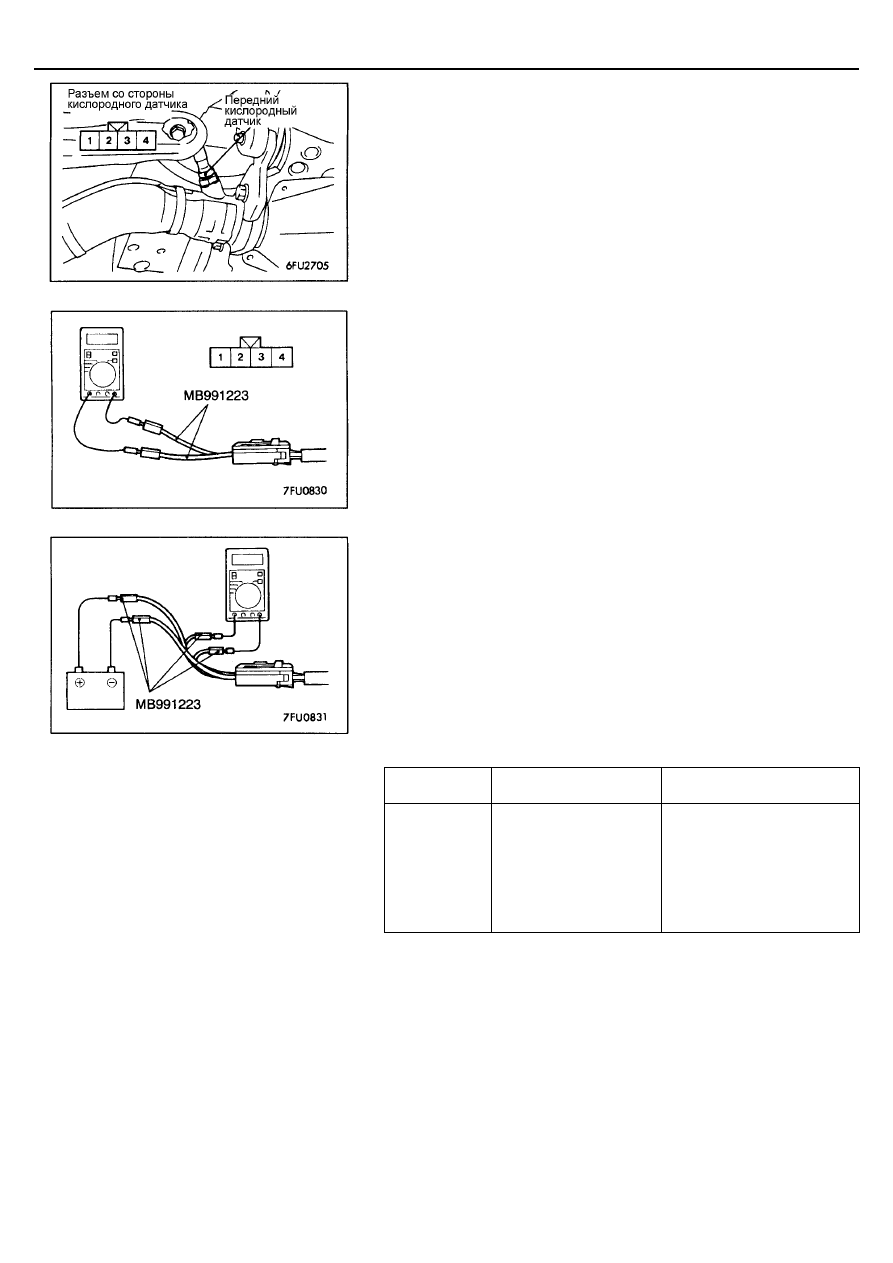

Кислородный
датчик
(передний)

Двигатель: После
прогрева.
Для определения
состава
топливовоздушной
смеси используется
сигнал кислородного
датчика, на основании
которого электронный
блок управления
двигателем
корректирует
величину цикловой
топливоподачи

2500 мин

-1

Напряжение
периодически
меняется между
значениями

400 мВ или менее

до

600 – 1000 мВ

Код № 11

13А-13

Двигатель работает
на холостом ходу

17 - 43 Гц

2500 мин

-1

70 - 110 Гц -

12

Датчик
расхода
воздуха *

1

•



Температура

охлаждающей
жидкости 80-95

°

С

•



Освещение,

электродвигатель
вентилятора
системы
охлаждения и все
дополнительное
оборудование
выключено.

•



Коробка передач:

Нейтраль
<МКПП>
Положение “Р”
<АКПП>

Двигатель
разгоняется
(нажатие на педаль
акселератора)

Увеличение частоты
пропорционально
ускорению

-

-

(MPI) <4G6> -

Поиск неисправностей

13A-62

Поз.
№

Проверяемый
параметр

Условия проверки

Норма

Методика
проверки №

Страница

Температура воздуха во
впускном коллекторе: -20

°

С

-20

°

С

Температура воздуха во
впускном коллекторе: 0

°

С

0

°

С

Температура воздуха во
впускном коллекторе: 20

°

С

20

°

С

Температура воздуха во
впускном коллекторе: 40

°

С

40

°

С

13

Датчик
температуры
воздуха во
впускном
коллекторе

Ключ зажигания:

в положении ON
(ВКЛ.) или
двигатель  работает

Температура воздуха во
впускном коллекторе: 80

°

С

80

°

С

Код №13

13А-14

Дроссельная заслонка
полностью закрыта (режим
холостого хода)

300-1000 мВ

Дроссельная заслонка
постепенно открывается

Возрастает
пропорци-
онально углу
открытия
дроссельной
заслонки

14

Датчик
положения
дроссельной
заслонки (TPS)

Ключ зажигания
в положении ON
(ВКЛ.)

Дроссельная заслонка
полностью открыта

4500-5500 мВ

Код №14

13А-15

16

Напряжение
питания

Ключ зажигания в положении ON (ВКЛ.)

Напряжение
бортсети

Методика
№26

13А-45

Двигатель не работает

ВЫКЛ.

18

Сигнал
включения
стартера
(Цепь контакта
ST замка
зажигания)

Ключ зажигания в
положении ON
(ВКЛ.)

Коленчатый вал двигателя
проворачивается стартером

ВКЛ.

Методика
№29
<МКПП>

Методика
№30
<АКПП>

13А-47
<МКПП>

13А-48
<АКПП>

Температура охлаждающей
жидкости: -20

°

С

-20

°

С

Температура охлаждающей
жидкости: 0

°

С

0

°

С

Температура охлаждающей
жидкости: 20

°

С

20

°

С

Температура охлаждающей
жидкости: 40

°

С

40

°

С

21

Датчик
температуры
охлаждающей
жидкости

Ключ зажигания в
положении ON
(ВКЛ.) или двигатель
работает.

Температура охлаждающей
жидкости: 80

°

С

80

°

С

Код №21

13А-16

(MPI) <4G6> -

Поиск неисправностей

13A-63

Поз
№

Проверяемый
параметр

Условия проверки

Норма

Методика
проверки №

Страница

•

  Коленчатый вал

двигателя
проворачивается
стартером

•

  Тахометр

подсоединен

Сравните показания
тахометра и X-431

Совпадение
показаний

Температура
охлаждающей
жидкости: -20

°

С

1275 - 1475 мин

-1

Температура
охлаждающей
жидкости: 0

°

С

1225-1425 мин

-1

Температура
охлаждающей
жидкости: 20

°

С

1100-1300 мин

-1

Температура
охлаждающей
жидкости: 40

°

С

950-1150 мин

-1

22

Датчик
положения
коленчатого
вала

•

  Двигатель

работает на
холостом ходу

•

  Датчик-

выключатель
полностью
закрытого
положения
дроссельной
заслонки:
ВКЛ.

Температура
охлаждающей
жидкости: 80

°

С

650-850 мин

-1

Код №22

13А-17

На высоте 0 м

101 кПа

На высоте 600 м

95 кПа

На высоте 1200 м

88 кПа

25

Датчик
атмосферного
(барометри-
ческого)
давления

Ключ зажигания в
положении ON
(ВКЛ.)

На высоте 1800 м

81 кПа

Код №25

13А-20

Дроссельная заслонка
полностью закрыта
(в положении холостого
хода)

ВКЛ.

26

Датчик -
выключатель
полностью
закрытого
положения
дроссельной
заслонки

Ключ зажигания:
в положении ON
(ВКЛ)

Проверьте,
несколько раз
подряд нажимая и
отпуская педаль
акселератора

Дроссельная заслонка
слегка приоткрыта

ВЫКЛ.*

2

Методика
№28

13А-46

Рулевое колесо
неподвижно

ВЫКЛ.

27

Датчик
(-выключатель)
давления
жидкости в
гидросистеме
усилителя
рулевого
управления

Двигатель:
Режим холостого
хода

Рулевое колесо
поворачивается

ВКЛ.

Методика
№31

13А-49

Выключатель
кондиционера в
положении OFF
(ВЫКЛ.)

ВЫКЛ.

28

Выключатель
кондиционера

Двигатель на
холостом ходу.
(При включении
выключателя
кондиционера
должен включаться
компрессор)

Выключатель
кондиционера в
положении ON (ВКЛ.)

ВКЛ.

Методика
№32

13А-49

Положения селектора:
"Р" или "N"

"Р" или "N"

29

Выключатель
блокировки
стартера
(переключатель
селектора
АКПП)

Ключ зажигания в
положении ON
(ВКЛ.)

Положения селектора:
"D", "2", "L" или "R"

"D", "2", "L" или "R"

Методика
№30

13А-48

(MPI) <4G6> -

Поиск неисправностей

13A-64

Поз.
№

Проверяемый
параметр

Условия проверки

Норма

Методика
проверки №

Страница

Температура охлаждающей
жидкости 0

°

С

(одновременный впрыск во
все цилиндры)

12 - 19 мс

Температура охлаждающей
жидкости 20

°

С

26 - 40 мс

Форсунки*

3

Коленчатый вал
двигателя
проворачивается
стартером

Температура охлаждающей
жидкости 80

°

С

6,0 - 9,1 мс



-

-

Двигатель работает на
холостом ходу

1,6 - 2,8 мс

2500 мин

-1

1,4 - 2,6 мс

41

Форсунки*

4

•

  Температура

охлаждающей
жидкости 80-95

°

С

•

  Выключены все

приборы освещения,
электродвигатель
вентилятора системы
охлаждения и
дополнительное
оборудование

•

  Коробка передач:

Нейтраль <МКПП> или
положение селектора
Р <АКПП>

Резкое нажатие на педаль
акселератора

Возрастает

Двигатель работает на
холостом ходу

2 - 18

°

 до ВМТ

-

-

44

Катушки
зажигания и
силовые
транзисторы

•

  Двигатель прогрет.

•

  Установлен

стробоскоп для
проверки фактического
угла опережения
зажигания

2500 мин

-1

18 - 38

°

 до ВМТ

Выключатель кондиционера
в положении OFF (ВЫКЛ.)

2 - 25 шагов

-

Выключатель кондиционера:
OFF (ВЫКЛ.)

→

ON (ВКЛ.)

Увеличивается
на 10 - 70 шагов

45

Положение
(шагового
электро-
двигателя)
регулятора
оборотов
холостого хода
(ISC) *

5

•

  Температура

охлаждающей
жидкости 80-95

°

С

•

  Выключены все

приборы освещения,
электродвигатель
вентилятора системы
охлаждения и
дополнительное
оборудование

•

  Коробка передач:

Нейтраль <МКПП>
Положения селектора
Р <АКПП>

•

  Датчик-выключатель

полностью закрытого
положения
дроссельной заслонки:
ON (ВКЛ.)

•

  Двигатель работает на

холостом ходу

•

  Когда выключатель

кондиционера
находится в положении
ON (ВКЛ.), то должен
работать компрессор
кондиционера

•

  Выключатель

кондиционера в
положении OFF (ВЫКЛ.)

•

  Селектор АКПП

переведен из положения
"N" в положение "D"

Увеличивается
на 5 - 50 шагов

-

Выключатель кондиционера
в положении OFF (ВЫКЛ)

ВЫКЛ. (Электро-
магнитная муфта
включения
компрессора
выключена)

49

Реле
кондиционера

После прогрева
двигатель работает на
холостом ходу

Выключатель кондиционера
в положении ON (ВКЛ.)

ВКЛ. (Электро-
магнитная муфта
включения
компрессора
включена)

Методика
№32

13А-49

(MPI) <4G6> -

Поиск неисправностей

13A-65

Поз.
№

Проверяемый
параметр

Условия проверки

Норма

Методика
проверки №

Страница

59

Кислородный
датчик (задний)

•

  Коробка передач: 2 передача <МКПП>,

селектор в положение L <АКПП>

•

  Движение с полностью открытой

дроссельной заслонкой

3500 мин

-1

600 - 1000 мВ

Код №59

13А-24

СПРАВОЧНАЯ ТАБЛИЦА РЕЖИМА "ACTUATOR TEST"
(ПРОВЕРКА ИСПОЛНИТЕЛЬНЫХ УСТРОЙСТВ)

Поз.
№

Проверяемый
элемент

Содержание
операции

Условия проверки

Нормальное
состояние

Методика
проверки №

Страница

01

Отключите
форсунку №1

02

Отключите
форсунку № 2

03

Отключите
форсунку № 3

04

Форсунки

Отключите
форсунку № 4

Двигатель: После прогрева /

работает на холостом
ходу. По очереди
прекращайте
топливоподачу к каждой
форсунке и проверьте,
есть ли цилиндры,
отключение которых не
повлияло на работу
двигателя на холостом
ходу.

Работа
двигателя на
холостом ходу
становится
неравномерной,
нестабильной.

Код №41

13А-21

Пережмите
пальцами
шланг возврата
топлива для
проверки,
ощущается ли
пульсация

Ощущается
пульсация.

07

Топливный
насос

Топливный
насос работает
и осуществля-
ется возврат
топлива в бак

•

  Двигатель:

Коленчатый
вал двигателя
проворачи-
вается
стартером

•

  Топливный

насос:
включен
(работает)
Проверьте
соответствие
обоим выше-
упомянутым
условиям

Послушайте
вблизи
топливного
бака, есть ли
звук
работающего
насоса

Слышен звук
работающего
насоса.

Методика
№27

13А-46

08

Электро-
магнитный
клапан
продувки
адсорбера

Клапан
переключается
из положения
"ВЫКЛ" в
положение
"ВКЛ"

Ключ зажигания в положении ON
(ВКЛ.)

Слышен звук
срабатывающего
электромагнит-
ного клапана

Методика
№35

13А-51

10

Электро-
магнитный
клапан
рециркуляции
ОГ (EGR)

Клапан
переключается
из положения
"ВЫКЛ" в
положение
"ВКЛ"

Ключ зажигания в положении ON
(ВКЛ.)

Слышен звук
срабатывающего
электромагнит-
ного клапана

Методика
№36

13А-51

17

Базовый угол
оперения
зажигания

Установка
режима
регулировки
угла
опережения
зажигания

Двигатель работает на холостом
ходу
Стробоскоп установлен

5

°

 до ВМТ

-

-

21

Контроллер
вентилятора

Включены
электровенти-
ляторы

Ключ зажигания в положении ON
(ВКЛ.)

Электродвигатели
вентиляторов
радиатора
системы
охлаждения и
конденсора
кондиционера
работают на
высокой скорости

Методика
№25

13A-45

(MPI) <4G6> -

Технические операции на автомобиле

13A-81

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ОЧИСТКА КОРПУСА ДРОССЕЛЬНОЙ
ЗАСЛОНКИ (ЗОНЫ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ)

1.

Заведите двигатель, прогрейте его до температуры охлаждающей
жидкости, равной 80

°

С или выше, а затем заглушите двигатель.

2.

Отсоедините от корпуса дроссельной заслонки впускной шланг.

3.

Заткните входные отверстия байпасного канала в корпусе
дроссельной заслонки.

Внимание
Не допускайте попадание моющего растворителя внутрь канала.

4.

Распылите моющий растворитель внутрь корпуса дроссельной
заслонки через впускной патрубок и подождите около 5 минут.

5.

Запустите двигатель и несколько раз в течение 1 минуты нажимайте
на педаль акселератора и полностью отпускайте ее. Если работа
двигателя на холостом ходу становится нестабильной (или если он
глохнет) вследствие закрытого байпасного канала, то для
поддержания устойчивой работы двигателя на холостом ходу слегка
приоткройте дроссельную заслонку (слегка нажмите на педаль
акселератора).

6.

Если отложения в корпусе дроссельной заслонке не удалены, то
повторите пункты 4 и 5.

7.

Откройте входные отверстия байпасного канала.

8.

Подсоедините впускной шланг.

9.

Используйте MUT-II для стирания из памяти кода неисправности.

10. Отрегулируйте базовую частоту вращения холостого хода

(см. стр. 13А –83)
ПРИМЕЧАНИЕ

Если после регулировки базовой частоты вращения холостого хода
обороты двигателя на режиме холостого хода "плавают", то
отсоедините кабель от отрицательной клеммы аккумуляторной
батареи на 10 секунд или более. Затем подсоедините кабель к
отрицательной клемме аккумулятора, заведите двигатель и дайте ему
поработать на режиме холостого хода в течении 10 минут.

(MPI) <4G6> -

Технические операции на автомобиле

13A-85

ПРОВЕРКА ДАВЛЕНИЯ ТОПЛИВА

1.

Для предотвращения разбрызгивания топлива стравите остаточное
давление из линии высокого давления топлива (См. стр.13А-88).

2.

Отсоедините фланец топливного шланга высокого давления от
топливного коллектора.

Внимание
Накройте место соединения фланца шланга высокого давления
с топливным коллектором ветошью, чтобы избежать
разбрызгивания топлива из-за остаточного давления в линии
высокого давления.

3.

Отсоедините муфту и перепускной болт от специального инструмента
(шланга переходника MD 998709) и вместо них подсоедините
специальный инструмент (переходник шланга MD 998742).

4.

Закрутите манометр для измерения давления топлива в шланг
переходника, собранный в п.3. При этом обязательно установите
подходящее уплотнительное кольцо (прокладку) между штуцером
манометра и спец. инструментом, чтобы не допустить утечек топлива.

5.

Установите спец. инструмент, собранный в п. 3 и 4 между топливным
коллектором и фланцем топливного шланга высокого давления.

6.

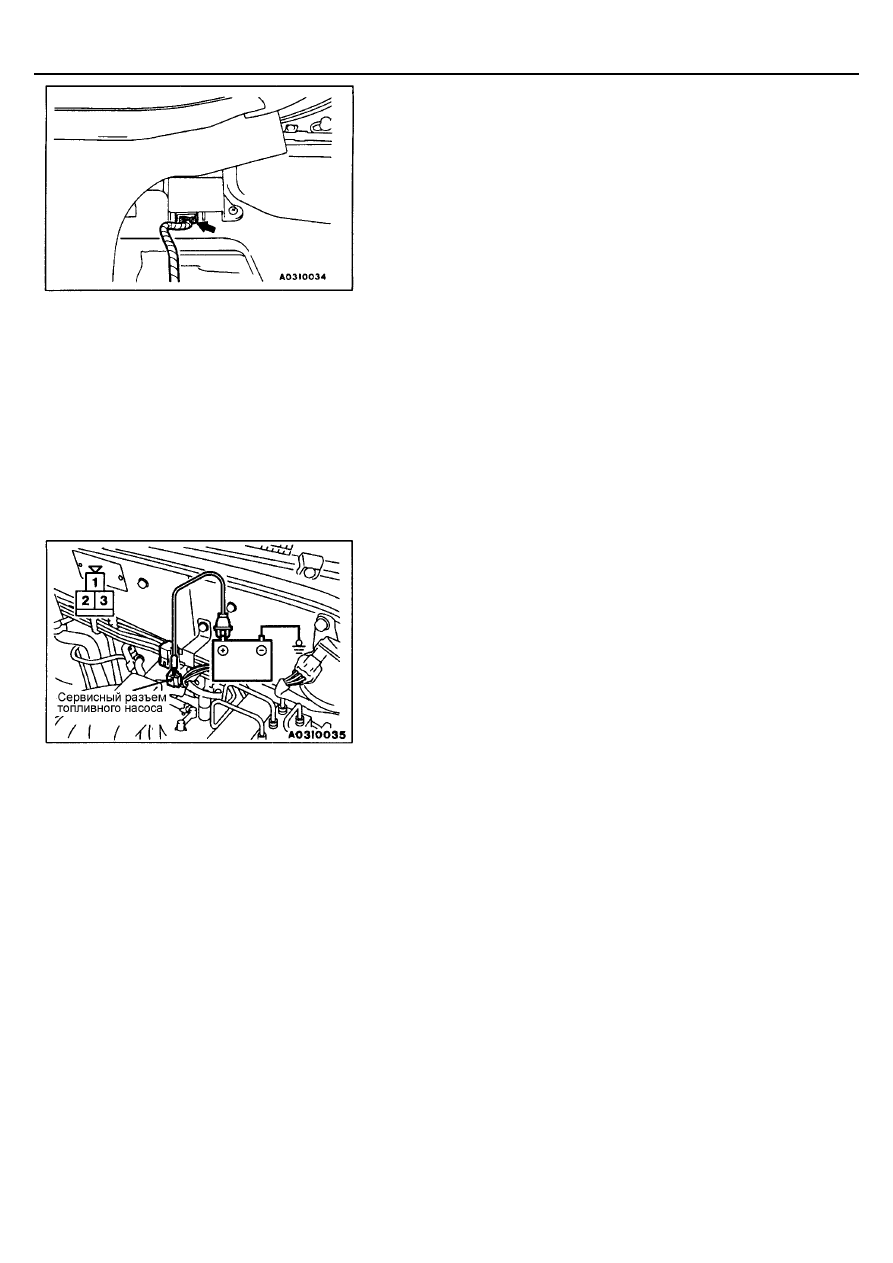

При помощи провода с разъемом "крокодил" соедините
положительную (+) клемму аккумуляторной батареи с выводом 2 3-х
контактного сервисного разъема топливного насоса, как показано на
рисунке, включив тем самым последний.
Проверьте (при наличии давления в линии высокого давления)
отсутствие утечек топлива в местах соединений манометра и
специальных инструментов.

7.

Для остановки топливного насоса отсоедините провод с разъемом
"крокодил" от аккумуляторной батареи.

8.

Запустите двигатель и дайте ему поработать на холостом ходу.

9.

Во время работы двигателя на холостом ходу измерьте давление
топлива.
Номинальное значение:

Приблизительно 265 кПа при базовой частоте вращения
холостого хода

(MPI) <4G6> -

Технические операции на автомобиле

13A-86

10. Отсоедините вакуумный шланг от регулятора давления топлива,

прикройте его отверстие пальцем и измерьте давление.
Номинальное значение:

324-343 кПа при базовой частоте вращения холостого хода

11. Проверьте, что давление топлива на режиме холостого хода не

падает даже после нескольких нажатий на педаль акселератора.

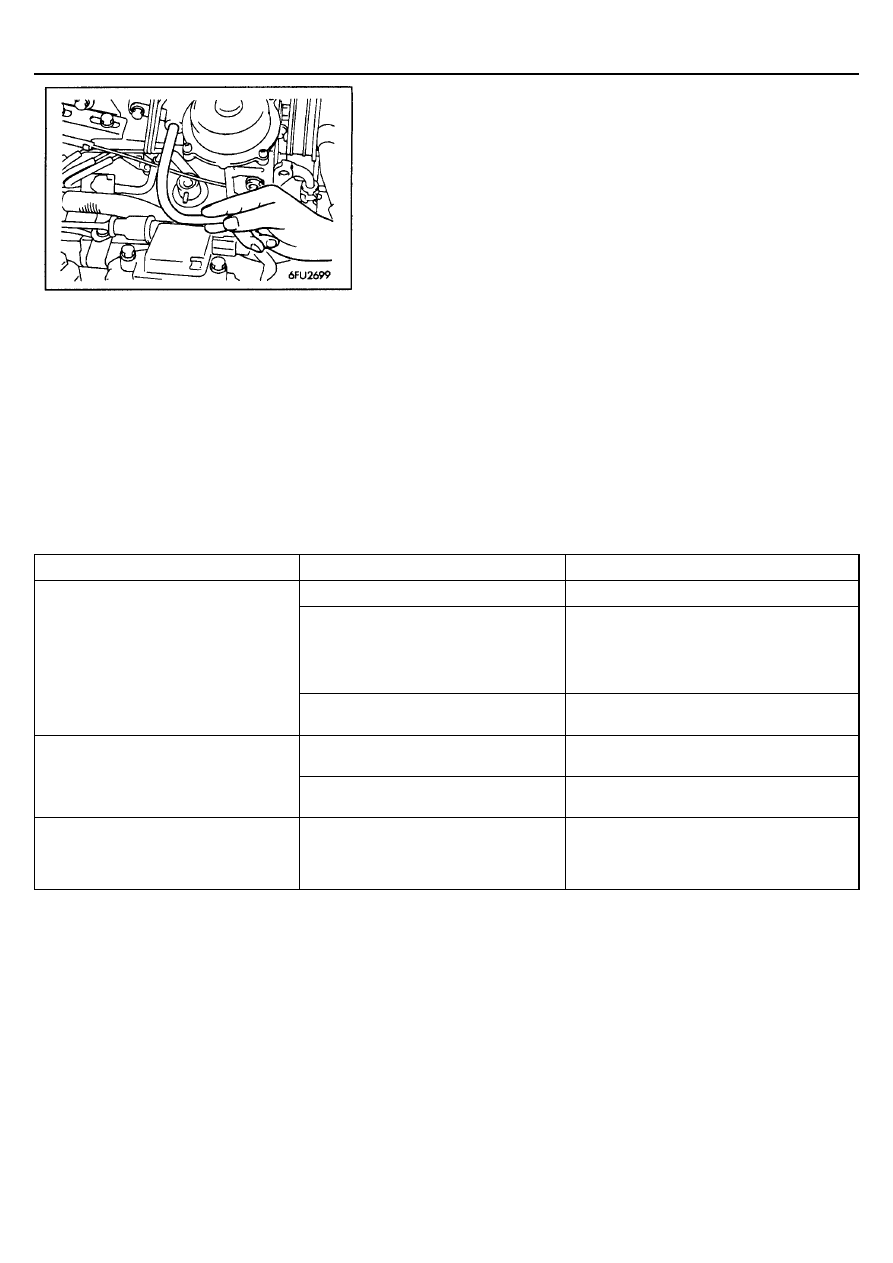

12. Несколько раз подряд нажимая на педаль акселератора, слегка

зажмите шланг возврата топлива пальцами, чтобы ощутить наличие
давления топлива в шланге.
ПРИМЕЧАНИЕ
Если расход топлива мал, то в шланге возврата топлива не будет
ощущаться давления.

13. Если какой-либо из результатов проверки давления топлива,

приведенных в п.п. 9-12, не соответствуют норме, то произведите
поиск неисправностей и устраните их в соответствии с
нижеприведенной таблицей.

Признак неисправности

Вероятная причина

Устранение неисправности

Засорение топливного фильтра

Замените топливный фильтр

Утечки топлива в линию возврата
топлива вследствие плохой посадки
клапана регулятора давления топлива
или несоответствующего натяжения
пружины

Замените регулятор давления топлива

•



Пониженное давление топлива

•



Давление топлива падает после
нажатия на педаль акселератора
(увеличения оборотов двигателя)

•



Отсутствует давление в шланге
возврата топлива

Пониженное давление, создаваемое
топливным насосом

Замените топливный насос

Заедание клапана в регуляторе
давления топлива

Замените регулятор давления топлива

Повышенное давление топлива

Засорение шланга или трубки возврата
топлива

Прочистите или замените шланг или трубку

Одинаковое давление топлива при
подсоединенном и отсоединенном от
регулятора давления топлива
вакуумном шланге

Повреждение вакуумного шланга или
засорение штуцера регулятора
давления топлива

Замените вакуумный шланг или прочистите
штуцер

(MPI) <4G6> -

Технические операции на автомобиле

13A-87

14. Заглушите двигатель и проверьте, есть ли изменения в показаниях

манометра давления топлива.
Топливная система исправна, если давление в топливной магистрали
не снижается в течение 2 минут. Если же давление падает, то
произведите поиск неисправности и ее устранение в соответствие с
таблицей.

Признак неисправности

Вероятная причина

Устранение неисправности

Подтекает форсунка

Замените форсунку

После остановки двигателя давление
топлива постепенно падает.

Утечки через клапан регулятора
давления топлива (неплотная посадка
клапана)

Замените регулятор давления
топлива

После остановки двигателя давление
топлива падает моментально

Обратный клапан в топливном насосе
остается открытым

Замените топливный насос

15. Стравите остаточное давление в линии высокого давления топлива

(См. стр. 13А-88).

16. Отсоедините манометр и спец. инструмент от топливного коллектора.

Внимание
Накройте ветошью соединения фланца шланга и переходника,
чтобы избежать разбрызгивания топлива вследствие наличия
остаточного давления топлива в линии высокого давления.

17. Замените кольцевую уплотнительную прокладку на фланце шланга

высокого давления на новую. Перед установкой обязательно смажьте
кольцевую уплотнительную прокладку чистым моторным маслом.

18. Установите фланец трубки топливного шланга высокого давления в

топливный коллектор и затяните болты крепления фланца указанным
моментом.
Момент затяжки: 5 Нм

19. Проверьте отсутствие утечек топлива.

(1) Для включения топливного насоса соедините вывод сервисного

разъема топливного насоса с "+" клеммой аккумуляторной
батареи.

(2) Проверьте отсутствие утечек в топливной магистрали, когда

последняя находится под давлением.

(MPI) <4G6> -

Технические операции на автомобиле

13A-88

ОТСОЕДИНЕНИЕ РАЗЪЕМА ТОПЛИВНОГО
НАСОСА (КАК ПОНИЗИТЬ ДАВЛЕНИЕ
ТОПЛИВА)

Так как топливная магистраль находится под высоким давлением, то перед
снятием топливного коллектора, шланга и т.п. проделайте следующие
операции, чтобы снизить давление топлива и не допустить его
разбрызгивания.
1.

Поднимите подушку заднего сиденья.

2.

Под ковриком пола отсоедините разъем жгута проводов топливного
насоса от жгута проводов электропроводки на полу кузова.

3.

Запустите двигатель и дайте ему поработать до самостоятельной его
остановки, затем поверните ключ зажигания в положение OFF
(ВЫКЛ.).

4.

Подсоедините разъем жгута проводов к топливному насосу.

5.

Установите подушку заднего сиденья.

ПРОВЕРКА РАБОТЫ ТОПЛИВНОГО НАСОСА

1.

Проверьте работу топливного насоса, принудительно включив его при
помощи MUT-II.

2.

Если топливный насос не работает, то проверьте его по
нижеприведенной методике, а если он исправен - проверьте цепь
питания.
(1) Поверните ключ зажигания в положение OFF (ВЫКЛ.)
(2) Подсоедините напрямую сервисный разъем топливного насоса

(черный) к "+" клемме аккумуляторной батареи и проверьте,
слышен ли звук работающего насоса.
ПРИМЕЧАНИЕ
Поскольку топливный насос установлен в топливном баке, то в
целях улучшения слышимости звука работающего насоса
открутите пробку заливной горловины топливного бака.

(3) Проверьте наличие давления путем сжимая кончиками пальцев

топливный шланг.

(MPI) <4G6> -

Технические операции на автомобиле

13A-90

ПРОВЕРКА ЦЕПИ УПРАВЛЯЮЩЕГО РЕЛЕ И
РЕЛЕ ТОПЛИВНОГО НАСОСА

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ
ВОЗДУХА ВО ВПУСКНОМ КОЛЛЕКТОРЕ

1.

Отсоедините разъем датчика расхода воздуха.

2.

Измерьте сопротивление между выводами 5 и 6.
Номинальное значение:

2,3-3,0 кОм (при 20

°°°°

С)

0,30-0,42 кОм (при 80

°°°°

С)

3.

Измерьте сопротивление, нагревая датчик феном для сушки волос.
Исправное состояние

Температура, (

°

С)

Сопротивление (кОм)

Повышается

Понижается

4.

Если сопротивление не соответствует номинальному значению или
оно не изменяется в зависимости от температуры, то замените датчик
расхода воздуха.

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Внимание
При снятии и установке датчика не прикасайтесь инструментом к его
разъему (пластиковая часть).

1.

Снимите датчик температуры охлаждающей жидкости.

2.

Опустите чувствительный элемент датчика в горячую воду и измерьте
сопротивление.
Номинальное значение:

2,1-2,7 кОм (при 20

°°°°

С)

0,26-0,36 кОм (при 80

°°°°

С)

3.

Если значение сопротивления значительно отличается от
номинального, замените датчик.

(MPI) <4G6> -

Технические операции на автомобиле

13A-91

4.

Нанесите герметик на резьбу датчика.
Рекомендуемый герметик:

3М NUT Locking Part № 4171 или эквивалент

5.

Установите на место датчик температуры охлаждающей жидкости и
затяните его указанным моментом.
Номинальный момент затяжки: 30 Нм

6.

Подсоедините разъем к датчику.

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ (TPS)

1.

Отсоедините разъем датчика положения дроссельной заслонки.

2.

Измерьте сопротивление между выводами 1 и 4 разъема со стороны
датчика.
Номинальное значение 3,5-6,5 кОм

3.

Измерьте сопротивление между выводом 2 и 4 разъема со стороны
датчика.

Исправное состояние

Медленно открывайте дроссельную
заслонку из полностью закрытого
(холостой ход) положения в
полностью открытое.

Сопротивление плавно
изменяется пропорционально
углу открытия дроссельной
заслонки.

4.

Если сопротивление выходит из диапазона номинальных значений,
либо изменяется не плавно, то замените датчик положения
дроссельной заслонки.
ПРИМЕЧАНИЕ
При необходимости регулировки положения датчика, см. стр.13А-81.

ПРОВЕРКА ДАТЧИКА-ВЫКЛЮЧАТЕЛЯ
ПОЛНОСТЬЮ ЗАКРЫТОГО ПОЛОЖЕНИЯ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ

1.

Отсоедините разъем датчика положения дроссельной заслонки.

2.

Проверьте цепь между выводами 3 и 4 разъема со стороны датчика
положения дроссельной заслонки.
Исправное состояние:

Педаль акселератора

Состояние

Нажата

Цепь разомкнута (

∞

 Ом)

Отпущена

Цепь замкнута (0 Ом)

3.

В случае, если состояние цепей не соответствуют указанным выше,
замените датчик положения дроссельной заслонки.
ПРИМЕЧАНИЕ
После замены необходимо отрегулировать датчик положения
заслонки и датчик-выключатель полностью закрытого положения
дроссельной заслонки (см. стр.13А-81).

(MPI) <4G6> -

Поиск неисправностей

13A-92

ПРОВЕРКА КИСЛОРОДНОГО ДАТЧИКА

<Передний кислородный датчик>

1.

Отсоедините разъем кислородного датчика и подсоедините
к разъему со стороны датчика специальный инструмент
(жгут тестовых проводов).

2.

Проверьте, что цепь между выводом 3 и выводом 4 разъема
кислородного датчика замкнута (сопротивление между выводами
равно 11 - 18 Ом при 20

°

С).

3.

В случае обрыва цепи, замените кислородный датчик.

4.

Прогрейте двигатель до температуры охлаждающей жидкости 80

°

С

или выше.

5.

При помощи проводов с разъемами "крокодил" подсоедините вывод 3
разъема кислородного датчика к "+" клемме аккумуляторной батареи,
а вывод 4 - к "-" клемме батареи.

Внимание
Будьте очень внимательны при подсоединении проводов с
разъемами "крокодил" к клеммам аккумуляторной батареи
(не перепутайте полярность, прим. ред-ра); неправильное
подсоединение проводов может привести к повреждению
кислородного датчика.

6.

Подсоедините цифровой (электронный) вольтметр к выводам 1 и 2
разъема датчика.

7.

Периодически нажимая на педаль акселератора, измерьте выходное
напряжение кислородного датчика.
Исправное состояние:

Двигатель

Выходное напряжение
кислородного датчика

Примечание

При нажатии
на педаль
акселератора

0,6-1,0 В

Если Вы обогатите топливо-
воздушную смесь путем
периодического нажатия на
педаль акселератора, то
исправный кислородный
датчик выдаст напряжение
0,6-1,0 В.

8.

Если кислородный датчик неисправен, то замените его.
ПРИМЕЧАНИЕ:
Для снятия и установки кислородного датчика смотрите ГЛАВУ 15 –
Приемная труба системы выпуска и главный глушитель.

(MPI) <4G6> -

Поиск неисправностей

13A-93

<Задний кислородный датчик>

1.

Отсоедините разъем кислородного датчика и подсоедините
к разъему со стороны датчика специальный инструмент
(жгут тестовых проводов).

2.

Проверьте, что цепь между выводом 3 и выводом 4 разъема
кислородного датчика замкнута (сопротивление между выводами
равно 11 - 18 Ом при 20

°

С).

3.

В случае обрыва цепи, замените кислородный датчик.
ПРИМЕЧАНИЕ
(1) Если X-431 не  показывает номинальных значений, несмотря на

то, что предыдущие проверки сопротивлений и состояния
проводки показали полную исправность, замените кислородный
датчик.

(2) Для снятия и установки кислородного датчика смотрите ГЛАВУ 15

– Приемная труба системы выпуска и главный глушитель.

ПРОВЕРКА ФОРСУНКИ

Изменение сопротивления между выводами

1.

Отсоедините разъем от форсунки.

2.

Измерьте сопротивление между выводами.
Номинальное значение: 13-16 Ом (при 20

°°°°

С)

3.

Подсоедините разъем форсунки.

Проверка формы факела распыла форсунки и
герметичность форсунки

1.

В соответствии с нижеуказанной процедурой стравите остаточное
давление из топливной магистрали, чтобы не допустить
разбрызгивание топлива (см. стр.13А-88).

2.

Снимите форсунку.
