Brilliance M2 Junjie. Руководство по ремонту - часть 36

КУЗОВ

 - Двери

42-34

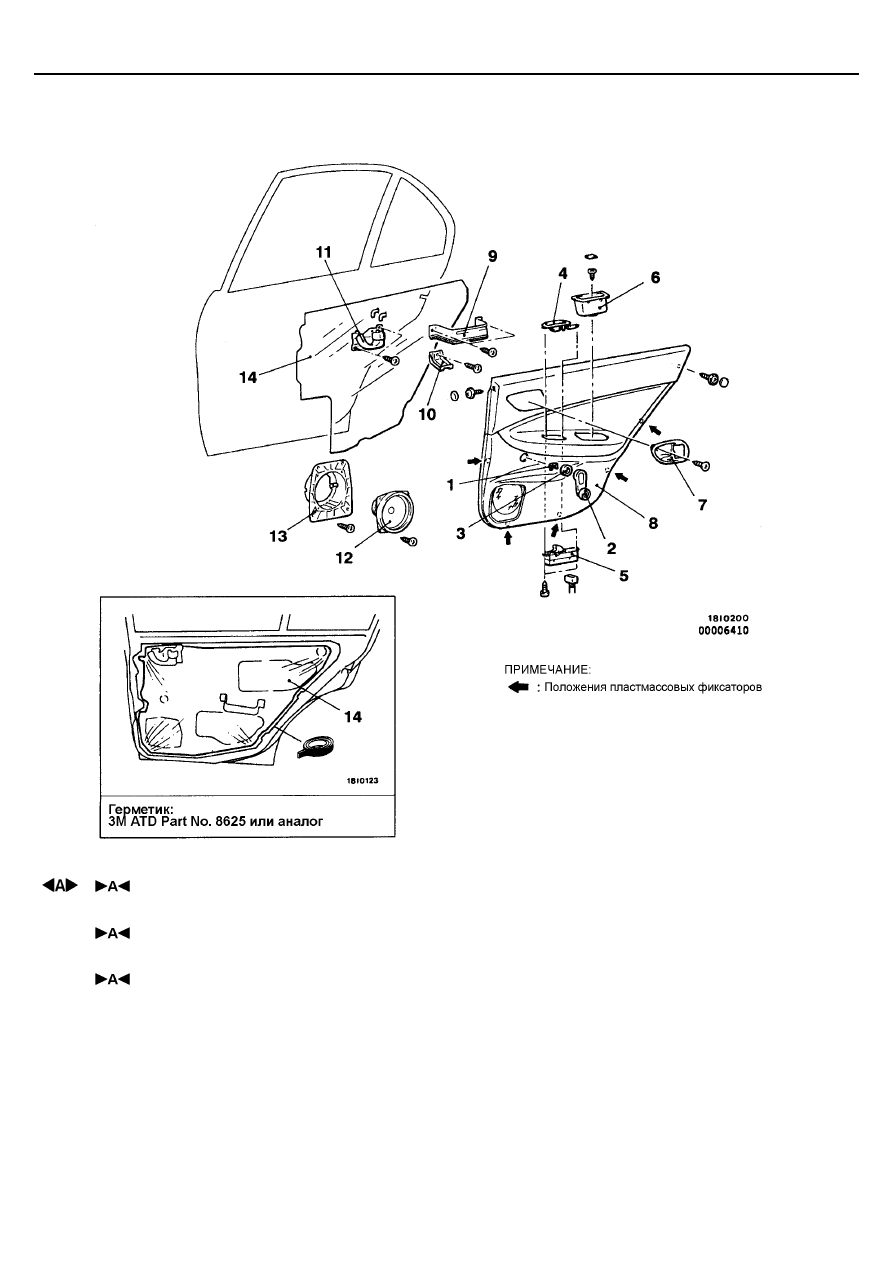

Задняя дверь

Последовательность снятия деталей
1. Фиксатор

<Автомобили без электростеклоподъ-
емников>

2. Ручка стеклоподъемника

<Автомобили без электростеклоподъ-
емников>

3. Розетка ручки стеклоподъемника

<Автомобили без электростеклоподъ-
емников>

4. Панель переключателя стеклоподъ-

емника
<Автомобили с электростеклоподъем-
никами>

5. Переключатель стеклоподъемника

<Автомобили с электростеклоподъем-
никами>

6. Коробка ручки подлокотника
7. Крышка внутренней ручки
8. Облицовка двери
9. Кронштейн А ручки подлокотника
10. Кронштейн В ручки подлокотника
11. Внутренняя ручка двери
12. Динамик
13. Крышка динамика
14. Водонепроницаемая пленка

КУЗОВ

 - Двери

42-35

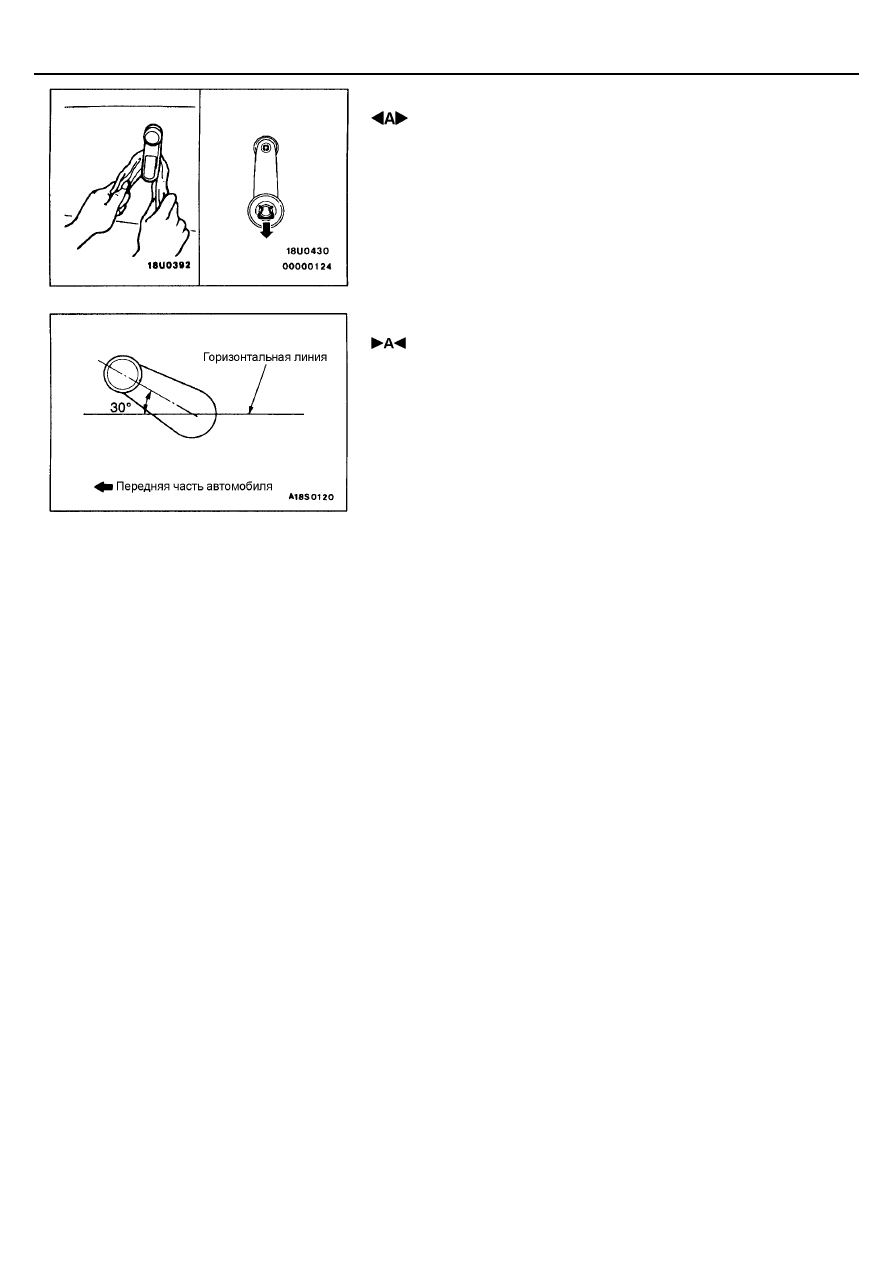

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ФИКСАТОРА

Снимите фиксатор, используя тряпку, и затем снимите ручку стеклоподъ-
емника.

УСТАНОВКА

 УСТАНОВКА РОЗЕТКИ РУЧКИ СТЕКЛОПОДЪЕМНИ-

КА, РУЧКИ СТЕКЛОПОДЪЕМНИКА И ФИКСАТОРА

1.

Установите розетку ручки и фиксатор на ручку стеклоподъемника.

2.

Полностью закройте стекло передней двери, и установите ручку стек-
лоподъемника так чтобы она располагалась как показано на рисунке.

КУЗОВ

 - Двери

42-36

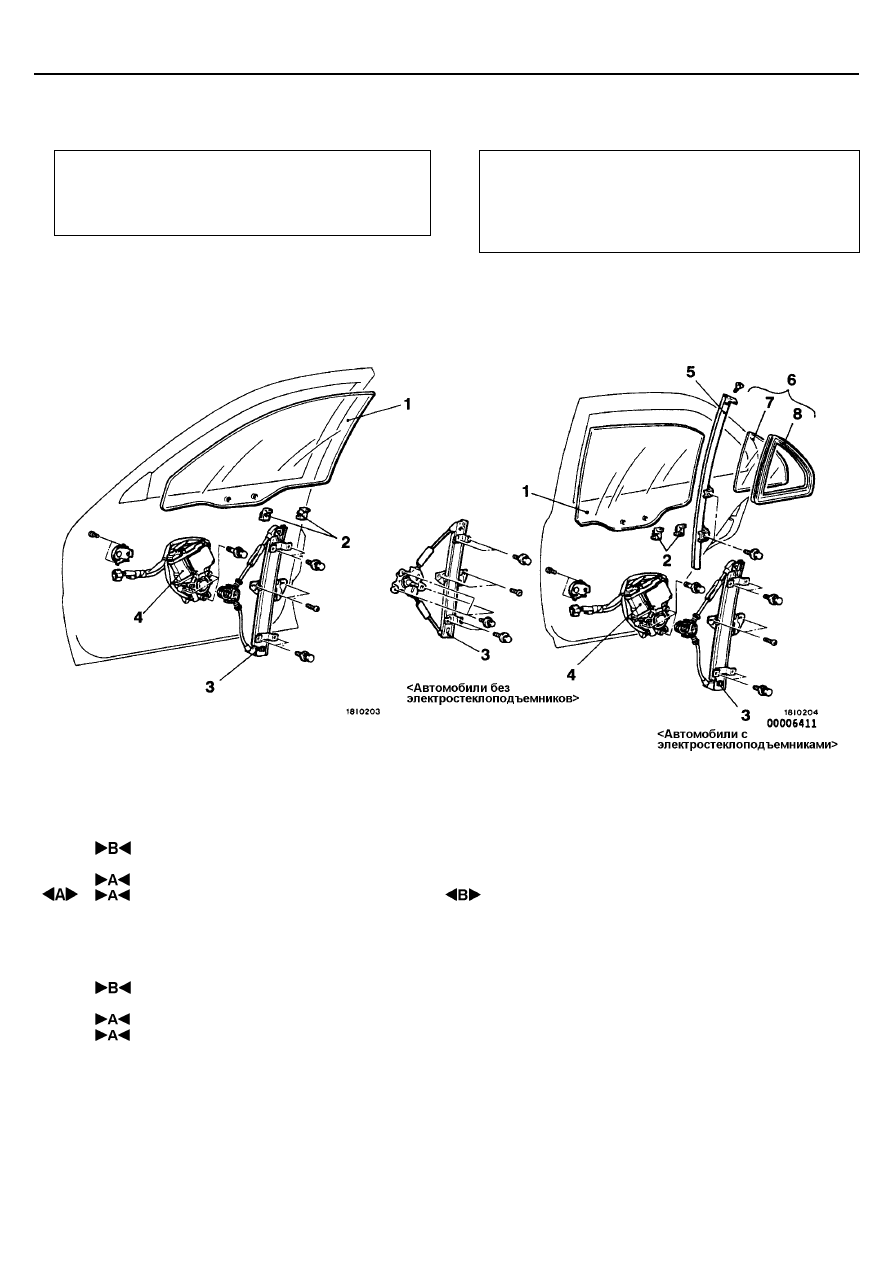

СТЕКЛО ДВЕРИ И СТЕКЛОПОДЪЕМНИК

СНЯТИЕ И УСТАНОВКА

Предварительные операции

•



Снятие обивки двери и водонепроницаемой пленки
(См. стр. 42-33).

•



Снятие внутреннего уплотнителя двери
(См. стр. 42-44).

Заключительные операции

•



Регулировка стекла двери (См. стр. 42-28).

•



Установка внутреннего уплотнителя двери
(См. стр. 42-44).

•



Установка обивки двери и водонепроницаемой
пленки (См. стр. 42-33).

Передняя дверь

Задняя дверь

Последовательность снятия стекло-
подъемника передней двери в сборе
1. Стекло двери
2. Держатель стекла двери
3. Стеклоподъемник в сборе
4. Электродвигатель стеклоподъемника

Последовательность снятия стекло-
подъемника задней двери в сборе

•

   Направляющий желобок стекла

(См. стр. 42-44).

1. Стекло двери
2. Держатель стекла двери
3. Стеклоподъемник в сборе
4. Электродвигатель стеклоподъемника

Последовательность снятия неподвижного
стекла

•

  Направляющий желобок стекла

(См. стр. 42-44).

1. Стекло двери
5. Центральная направляющая двери
6. Неподвижное стекло и уплотнитель в сборе
7. Неподвижное стекло
8. Уплотнитель неподвижного стекла

КУЗОВ

 - Двери

42-37

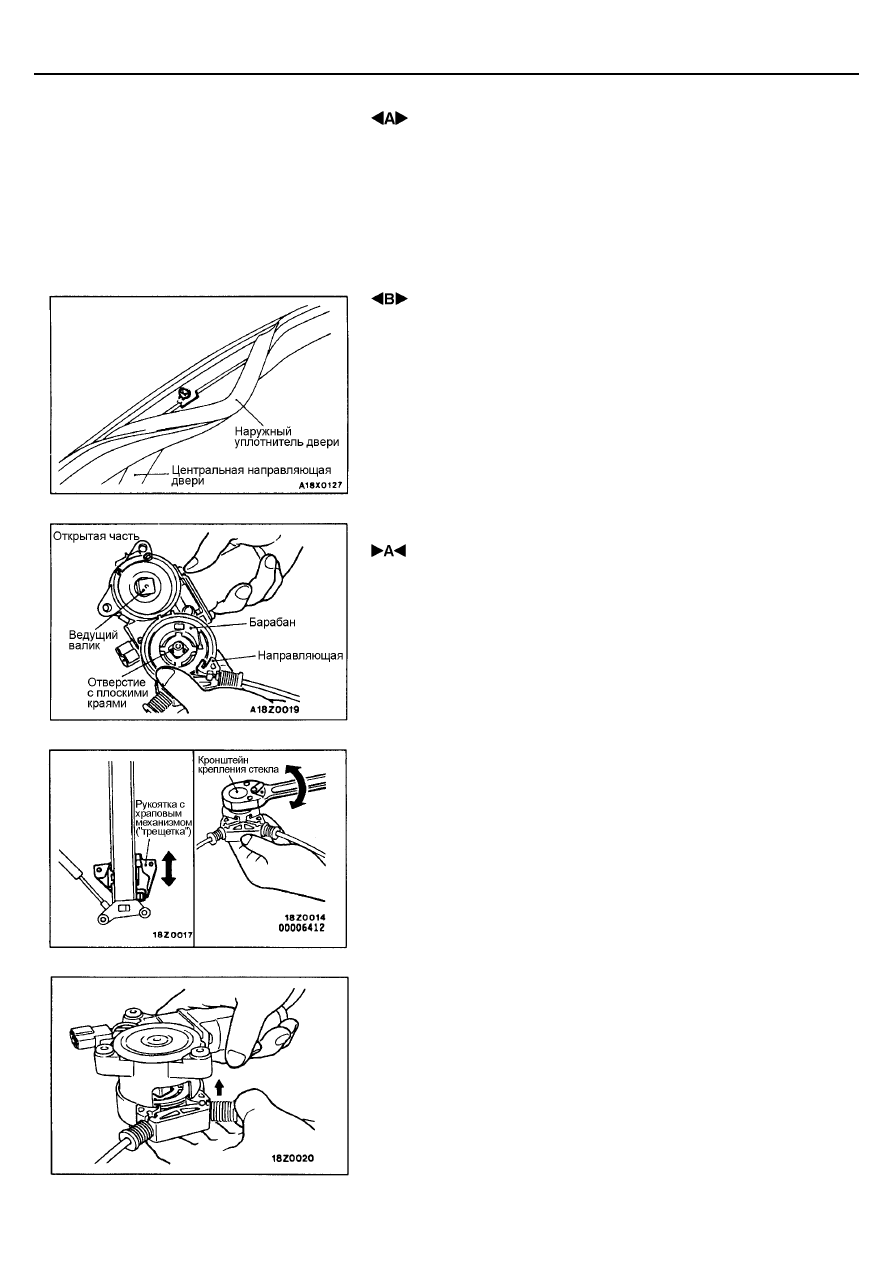

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В

СБОРЕ

Внимание:
Будьте осторожны при обращении с электродвигателем стеклоподъ-
емника в сборе, поскольку сила пружины может выдавить проволоку
из барабана.

 СНЯТИЕ ЦЕНТРАЛЬНОЙ НАПРАВЛЯЮЩЕЙ ДВЕРИ

1.

Снимите наружный уплотнитель двери только с центральной направ-
ляющей двери.

2.

Отверните винты крепления центральной направляющей двери, и
затем снимите центральную направляющую двери с панели двери.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В

СБОРЕ И СТЕКЛОПОДЪЕМНИК В СБОРЕ
ПРОЦЕДУРА УСТАНОВКИ ЭЛЕКТРОДВИГАТЕЛЯ ЗАДНЕГО
СТЕКЛОПОДЪЕМНИКА В СБОРЕ И СТЕКЛОПОДЪЕМНИКА
В СБОРЕ

1.

Совместите отверстие с плоскими краями в барабане и ведущий ва-
лик электродвигателя стеклоподъемника, используя направляющую и
открытую часть в корпусе электродвигателя как ориентир для уста-
новки.

ПРИМЕЧАНИЕ:
(1) Совместите отверстие с плоскими краями с ведущим валиком

перемещая кронштейн крепления стекла (часть крепления стек-
ла), или поворачивая барабан используя рукоятку с храповым
механизмом (“трещетку”) (с головкой диаметром 12,7 мм).

(2) Уприте барабан и направляющую в руку, поворачивая барабан,

иначе трос может выпасть из барабана.

(3) Если трос выпала из барабана, переустановите проволоку стек-

лоподъемника и барабан следующим образом.

2.

Совместите направляющую и открытую часть корпуса электродвига-
теля, и установите направляющую в корпус электродвигателя, удер-
живая направляющую и барабан.

КУЗОВ

 - Двери

42-38

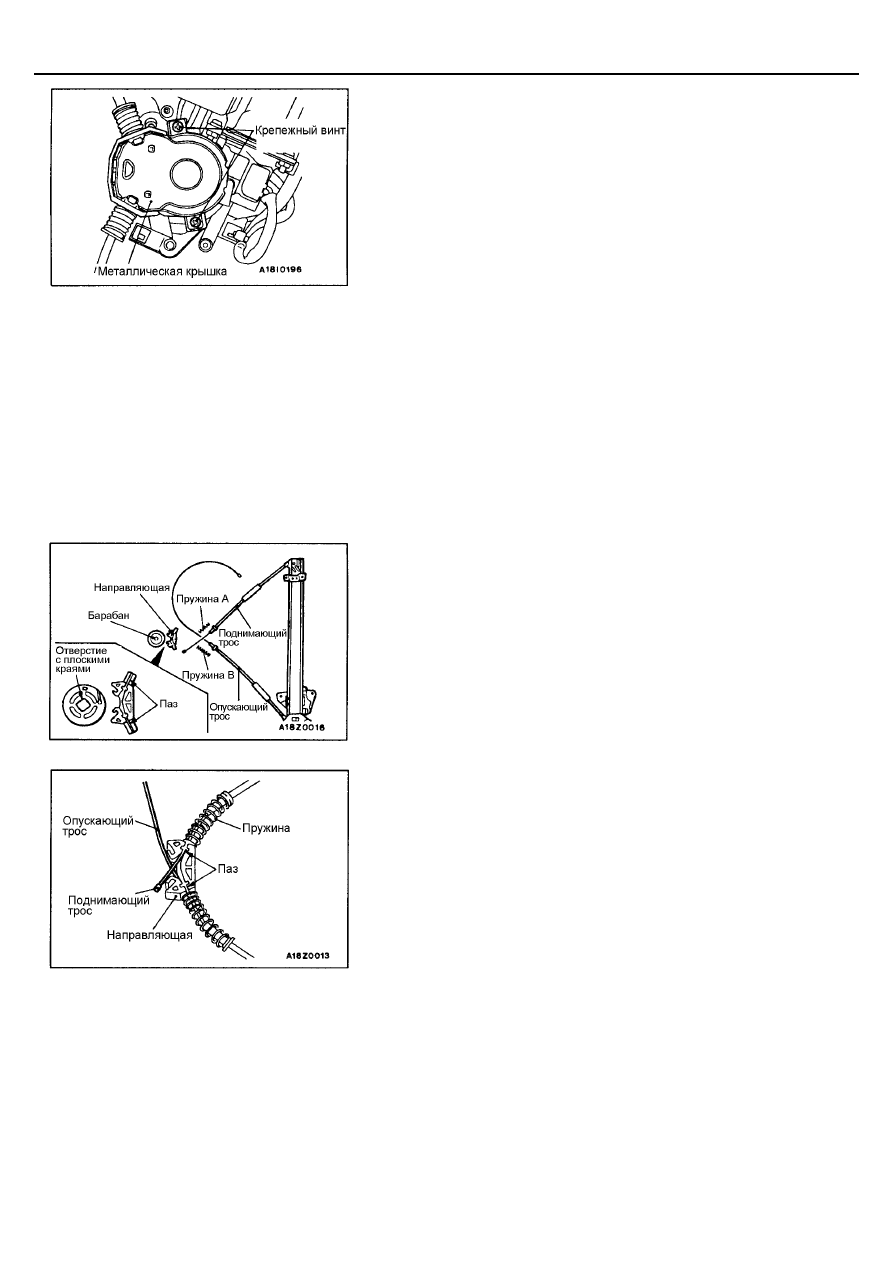

3.

Надежно установите металлическую крышку на корпус.
Внимание:
Убедитесь что, металлическая крышка установлена надежно и
что она неподвижна в целях предотвращения вибрации бараба-
на. Если барабан вибрирует, стекло может скользить вверх и
вниз не плавно, или оно может упасть вниз.

4.

Подайте напряжение аккумуляторной батареи на электродвигатель
стеклоподъемника, и проверьте что кронштейн крепления стекла пе-
редвигается плавно.

ПРОЦЕДУРА УСТАНОВКИ БАРАБАНА И ТРОСА СТЕКЛО-
ПОДЪЕМНИКА

1.

Поместите барабан, направляющую и стеклоподъемник на верстак
как показано на рисунке.
(1) Поместите барабан таким образом, чтобы отверстие с плоскими

краями смотрело вверх.

(2) Поместите барабан таким образом, чтобы пазы смотрели вверх.
(3) Поместите стеклоподъемник таким образом, чтобы кронштейн

крепления стекла смотрел вниз. Поместите кронштейн крепления
стекла таким образом, чтобы стекло находилось в полностью от-
крытом положении.

2.

Наденьте пружины на трос, и затем сначала установите опускающий
трос на направляющую, затем установите поднимающий трос. (Под-
нимающий трос должен находится поверх опускающего троса).

КУЗОВ

 - Двери

42-39

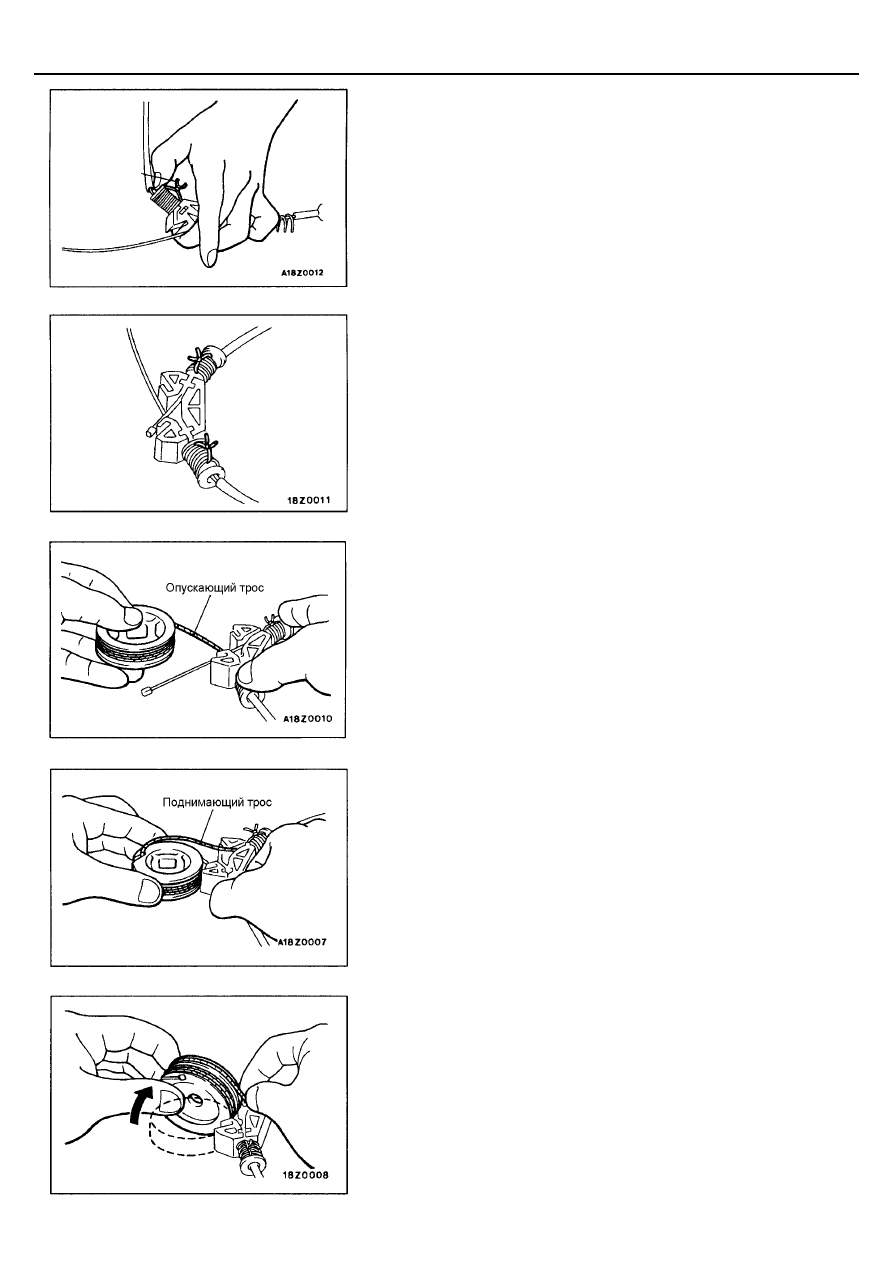

3.

Используйте проволоку (примерно 0,5 мм в диаметре) чтобы сжать
пружины.
ПРИМЕЧАНИЕ:
Концы калиброванной проволоки необходимо вставить в пазы на-
правляющей.

4.

Вставьте конец опускающего троса в отверстие троса на дне бараба-
на, и затем надежно намотайте трос вокруг барабана, начиная со дна
барабана, чтобы весь трос был натянут.

5.

Установите поднимающий трос в барабан следующим образом:
(1) Вставьте конец поднимающего троса в отверстия для троса в

верхней части барабана.

(2) Поднимите переднюю часть барабана до вертикального положе-

ния, и затем поместите поднимающий трос в паз барабана.

Тонкая
калибровочная
проволока

КУЗОВ

 - Двери

42-40

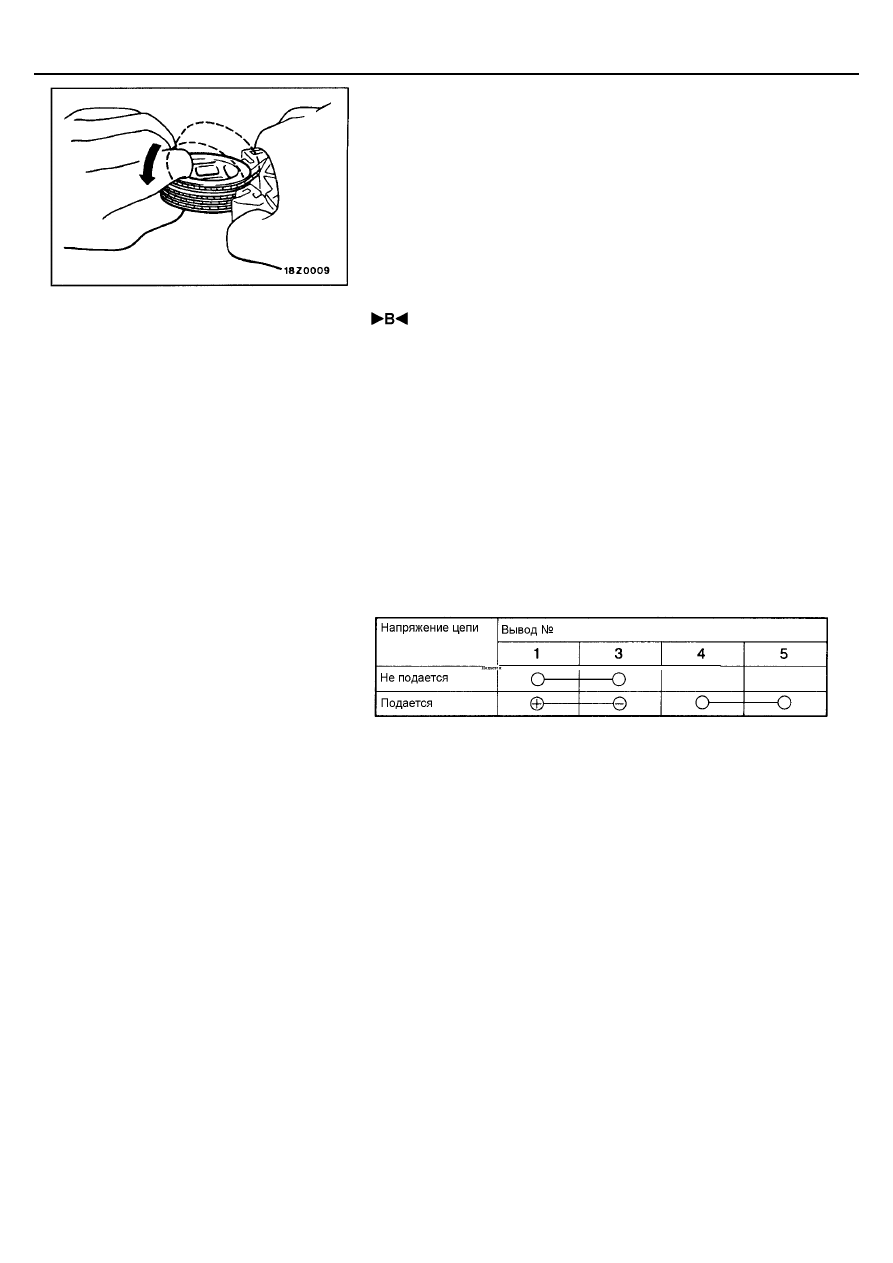

(3) Верните барабан в исходное положение удерживая трос чтобы

его концы не выпали.

6.

После установки электродвигателя стеклоподъемника в сборе на
стеклоподъемник в сборе, срежьте и снимите сжимающую пружины
проволоку.

 УСТАНОВКА СТЕКЛА ДВЕРИ

1.

Предварительно прикрепите стекло двери к стеклоподъемнику в сбо-
ре.

2.

После поднятия стекла двери до упора, полностью закрепите стекло
двери на стеклоподъемнике в сборе.

ПРИМЕЧАНИЕ:
После полного подъема стекла двери, установите концевой выключатель
двери в правильное положение.

ПРОВЕРКА

ПРОВЕРКА РЕЛЕ ЭЛЕКТРОПРИВОДА СТЕКЛОПОДЪЕМ-
НИКА

КУЗОВ

 - Двери

42-41

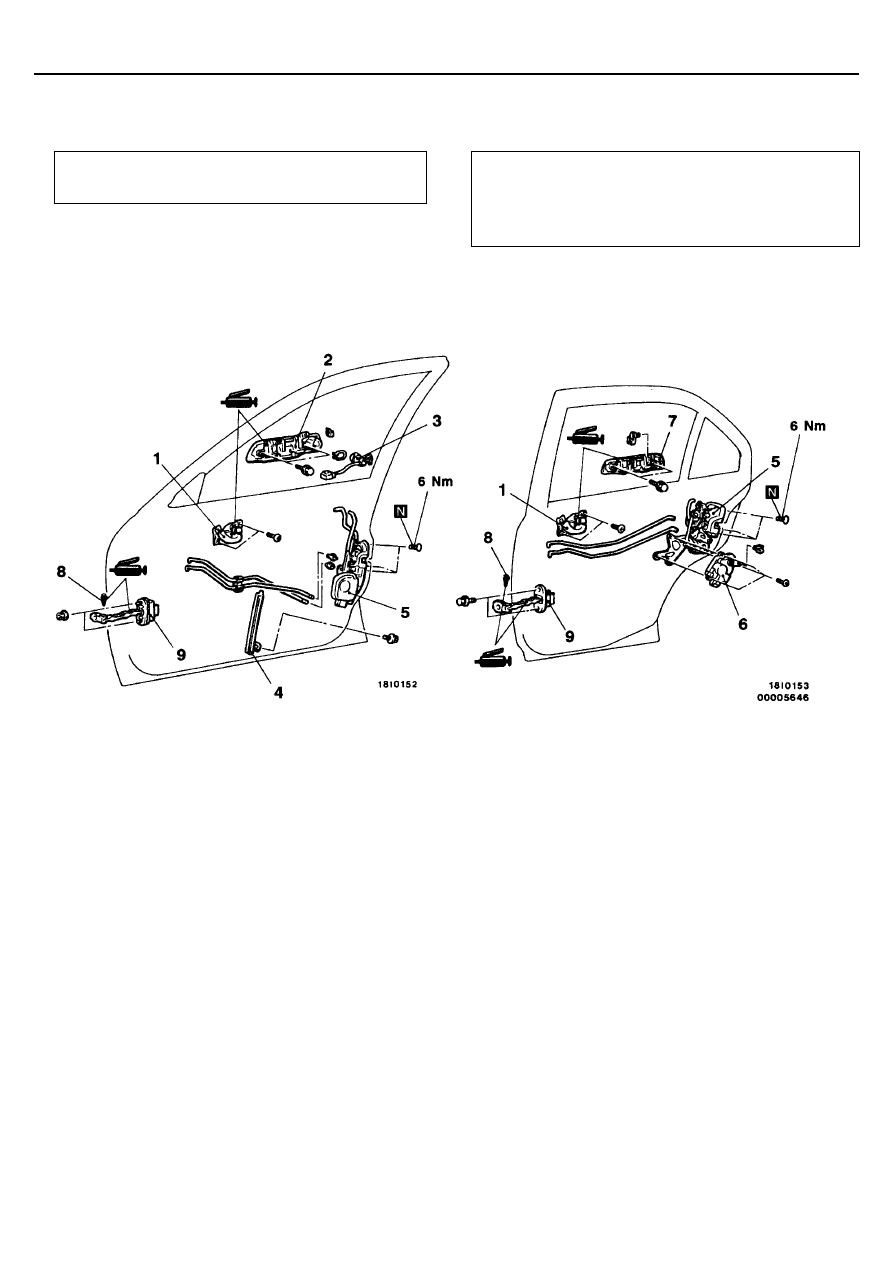

ЗАМОК И РУЧКА ДВЕРИ

СНЯТИЕ И УСТАНОВКА

Предварительная операция

•



Снятие обивки двери (См. стр. 42-33).

Заключительные операции

•



Проверка хода внутренней ручки двери
(См. стр. 42-30).

•



Проверка хода наружной ручки двери (См. стр. 42-30).

•



Установка обивки двери (См. стр. 42-33).

Передняя дверь

Задняя дверь

Последовательность снятия ручки пе-
редней двери и замка в сборе
1. Внутренняя ручка двери

•

   Водонепроницаемая пленка

(См. стр. 42-33).

2. Наружная ручка двери
3. Личинка замка двери
4. Нижняя направляющая задняя
5. Замок двери в сборе

Последовательность снятия ручки зад-
ней двери и замка двери в сборе
1. Внутренняя ручка двери

•

   Водонепроницаемая пленка

(См. стр. 42-33).

•

  Центральная направляющая двери

(См. стр. 42-36).

5. Замок двери в сборе
6. Привод замка двери
7. Наружная ручка двери

Последовательность снятия ограничителя
двери
1. Внутренняя ручка двери

•

   Водонепроницаемая пленка

(См. стр. 42-33).

8. Разрезной штифт
9. Ограничитель открывания двери
