КУЗОВ - Стекла

42-10

ТЕХНОЛОГИЯ УСТАНОВКИ СТЕКЛА

Последовательность операций
по установке стекла

Поверхность кузова

Поверхность стекла

Установка стекла, бывшего в
употреблении

Замена стекла

Очистка поверхности вклейки
Очистите и промойте склеиваемые
поверхности изопропиловым спиртом,
затем просушите в течение не менее
3 минут.

Очистка поверхности вклейки
Срежьте остатки старого клея до
толщины не более 2 мм. Остав-
шийся клей смойте изопропиловым
спиртом и просушите поверхность
в течение не менее 3 минут.

Очистка поверхности вклейки
Полностью срежьте остатки ста-
рого клея и затем очистите по-
верхность изопропиловым спир-
том. Просушите стекло в тече-
ние не менее 3 минут.

Установка проставки стекла
Прикрепите проставку для установ-
ки положения стекла.

Приклеивание к стеклу проставки и накладки
Приклейте к стеклу проставки и накладки стекла, соблюдая указанные размеры по
периметру внутреннего края стекла.

Нанесение грунта
Нанесите достаточный слой грунта равномерно по поверхности приклеивания,
чтобы не было пропусков. Затем просушите от 3 до 30 минут.

Нанесение грунта
Нанесите грунт на поверхность
приклеивания и посушите его в
течение не менее 3 минут.

Нанесение клея
Через 30 минут после нанесения грунтовки нанесите равномерный слой клея по
периметру внутренней поверхности стекла.

Установка стекла
После нанесения слоя клея слегка прижмите стекло равномерно
по всему периметру, чтобы произошло полное приклеивание.

Очистка
Снимите излишки выдавленного из-под стекла клея с поверхно-
стей кузова и стекла при помощи шпателя и затем промойте изо-
пропиловым спиртом.

Проверка герметичности
Проведите проверку при помощи струи воды, чтобы проверить,
что вода не протекает через стыки.

КУЗОВ - Стекла

42-11

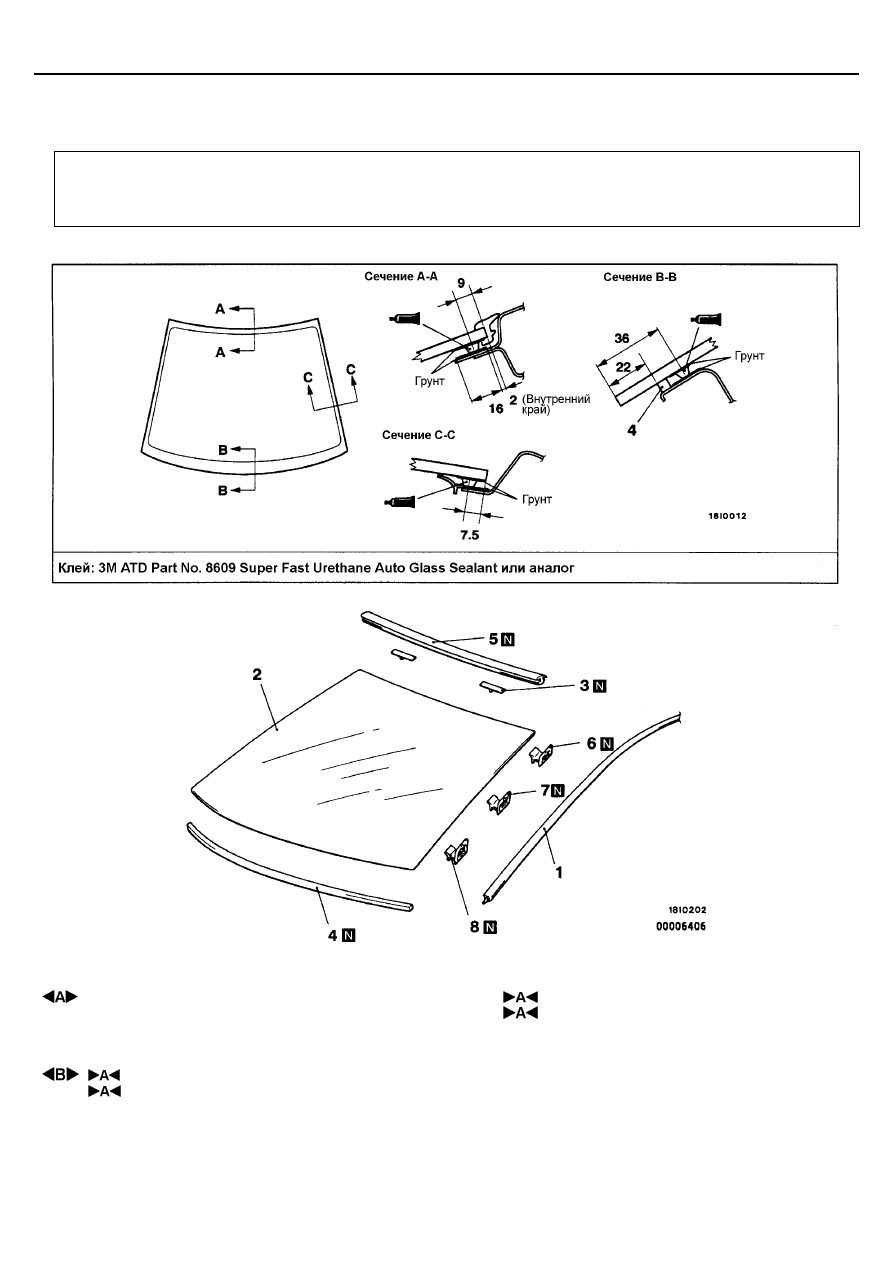

ВЕТРОВОЕ СТЕКЛО

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Снятие и установка облицовки передней стойки
(См. Главу 52А).

•



Снятие и установка облицовки потолка

Последовательность снятия деталей
1. Молдинг уплотнителя крыши

•

   Накладка панели стеклоочистителей вет-

рового стекла
(См. Главу 51 - Очиститель и омыватель
ветрового стекла).

2. Ветровое стекло
3. Проставка ветрового стекла

4. Дистанционная вставка стекла
5. Верхний молдинг ветрового стекла
6. Фиксатор А молдинга уплотнителя
7. Фиксатор В молдинга уплотнителя
8. Фиксатор С молдинга уплотнителя

КУЗОВ - Стекла

42-12

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ МОЛДИНГА УПЛОТНИТЕЛЯ КРЫШИ

Используйте специальный инструмент, чтобы приподнять молдинг.
Внимание:
Если молдинг был покороблен, он не должен использоваться по-
вторно.

 СНЯТИЕ ВЕТРОВОГО СТЕКЛА

1.

Для защиты от царапин и повреждений окрашенных поверхностей
кузова закройте их тканевой лентой вокруг установленного ветрового
стекла.

2.

Используя острое тонкое сверло, сделайте отверстие в слое клея
ветрового стекла.

3.

Проденьте сквозь это отверстие стальную струну

4.

Тяните струну поочередно изнутри и снаружи вдоль ветрового стекла,
чтобы разрезать клей.

Внимание:
Не допускайте касания струны края ветрового стекла.

5.

Нанесите установочные метки на проеме кузова и ветровом стекле.

6.

Используйте специальный инструмент для снятия ветрового стекла.

7.

Используйте нож, чтобы срезать оставшийся клей так, чтобы толщина
составляла 2 мм вокруг всего края проема кузова.

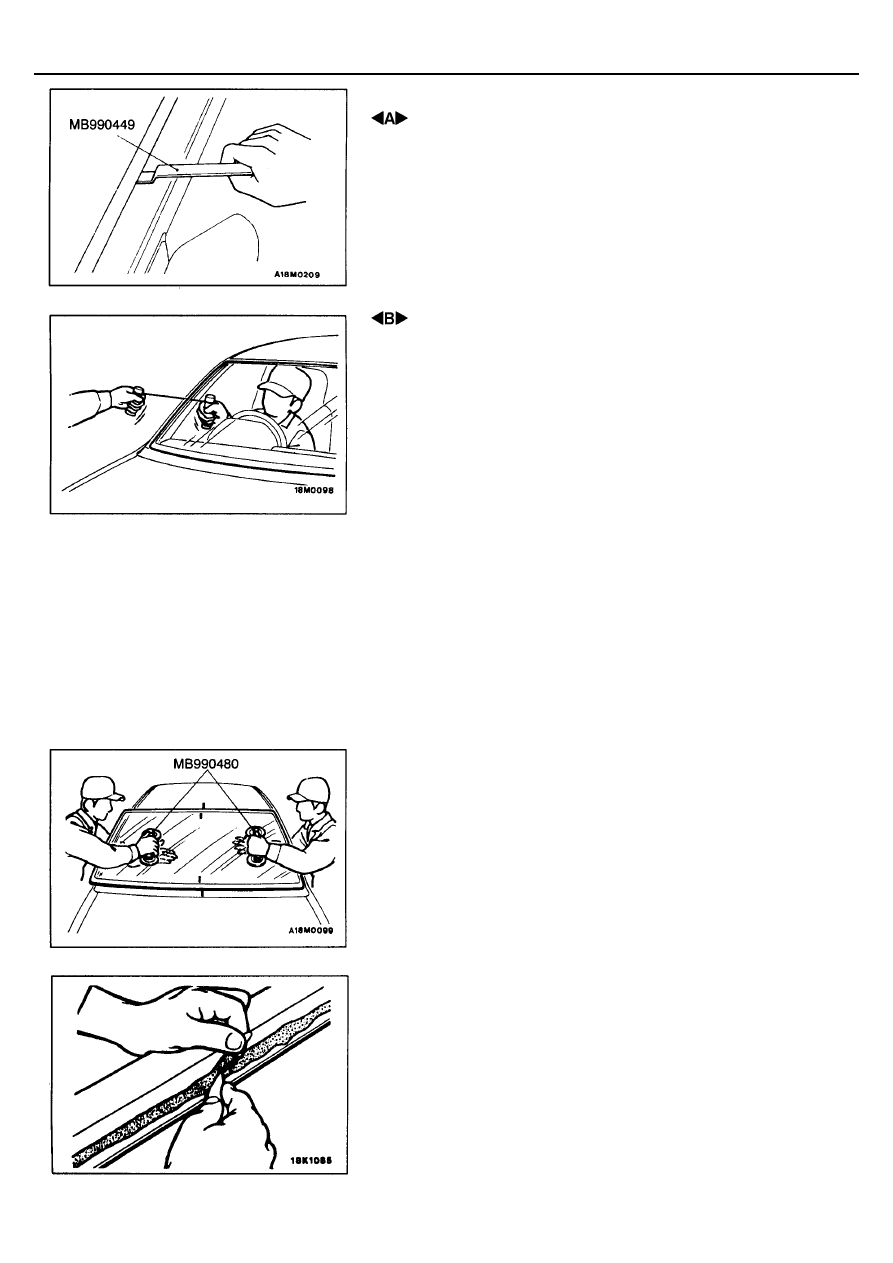

КУЗОВ - Стекла

42-13

8.

Обработайте шкуркой кромки отбортовки проема кузова, чтобы уда-
лить острые заусенцы.
Внимание:
(1) Не удаляйте старого клея больше, чем это необходимо.
(2) Будьте осторожны, чтобы не повредить ножом окрашенные

поверхности кузова; в случае повреждения произведите
подкраску краской из ремонтного комплекта или обработай-
те антикоррозийным составом.

10. При установке бывшего в употреблении стекла полностью очистите

его поверхность от остатков старого клея и промойте ее изопропило-
вым спиртом.

11. Таким же образом очистите поверхности проема кузова.

Внимание:
Просушите очищенные поверхности в течение не менее 3 минут,
и только затем приступайте к следующим операциям. Не прика-
сайтесь к очищенным поверхностям.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ВЕРХНЕГО МОЛДИНГА ВЕТРОВОГО

СТЕКЛА, ДИСТАНЦИОННЫХ ВСТАВОК СТЕКЛА И ПРО-
СТАВКИ ВЕТРОВОГО СТЕКЛА

1.

При замене ветрового стекла временно приложите его к проему кузо-
ва и нанесите установочные метки на стекло и кузов.

2.

Протрите спиртом внутренние и наружные поверхности стекла и про-
ема кузова.

3.

Намочите губку в грунте и нанесите грунт равномерным слоем в ука-
занные на рис. на стр. 42-11 места на стекло и проем кузова.

4.

Затем просушите от 3 до 30 минут.
Внимание:
(1) Грунт упрочняет клеевое соединение, поэтому необходимо

нанести его равномерно тонким слоем по всему периметру.
Однако имейте в виду, что слишком толстый слой грунта
приведет к ослаблению клеевого соединения.

(2) Не прикасайтесь к загрунтованным поверхностям.

5.

Установите верхний молдинг ветрового стекла на ветровое стекло.

6.

Поместите дистанционную вставку на ветровое стекло так, чтобы она
наклонялась в сторону ветрового стекла, и зазоры справа и слева бы-
ли одинаковыми.

КУЗОВ - Стекла

42-14

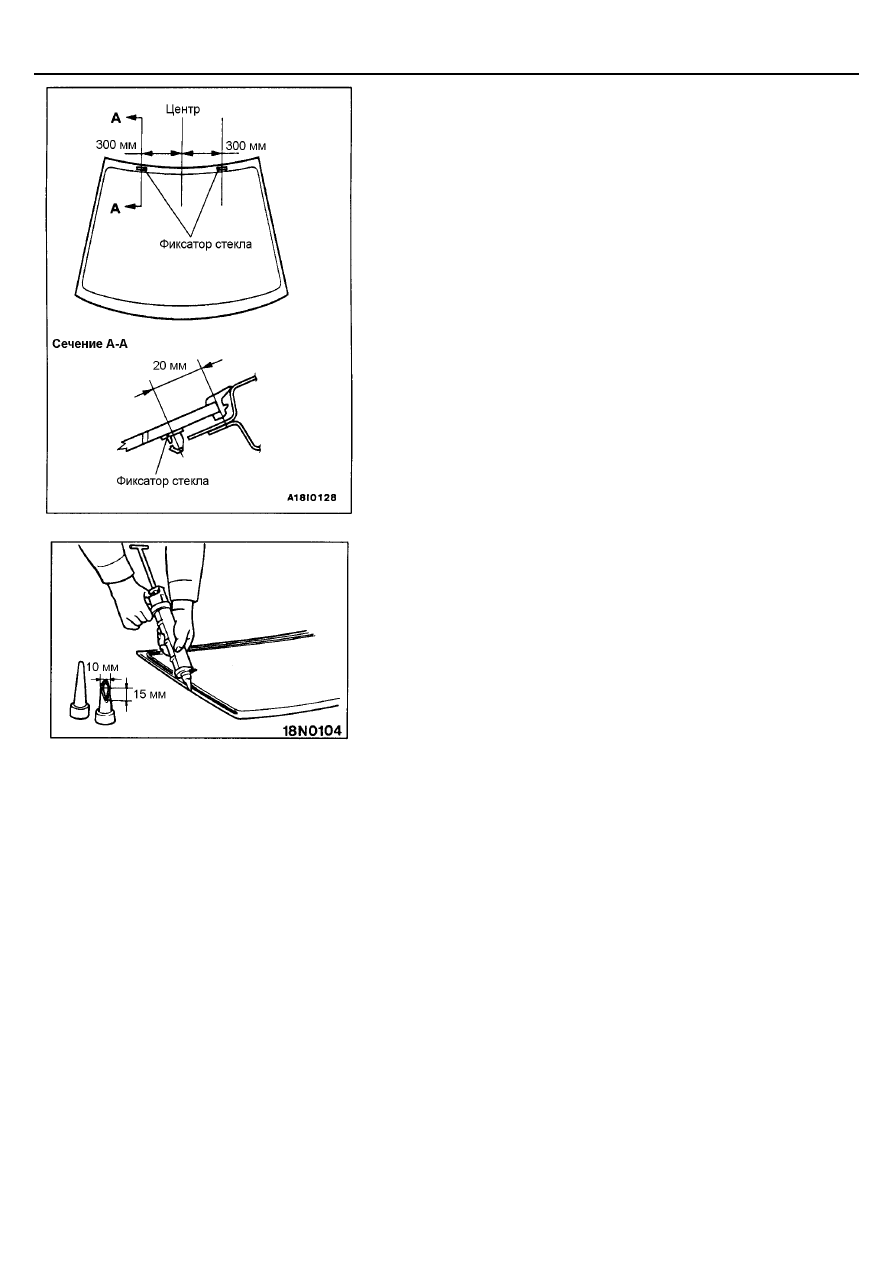

7.

Установите фиксатор стекла, в соответствии с указанными размера-
ми.

8.

Наполните пистолет клеем. Затем равномерно нанесите клей вокруг
ветрового стекла в течение 30 минут после нанесения грунта.
ПРИМЕЧАНИЕ:
Срежьте носик шприца под углом (как показано на рисунке) для об-
легчения нанесения клея.

9.

После нанесения клея, совместите сборочные метки на ветровом
стекле и кузове, и затем аккуратно нажмите на ветровое стекло, чтобы
установите его на место.

10. Используйте шпатель или аналогичный инструмент, чтобы удалить

излишки клея. Затем очистите поверхность изопропиловым спиртом.
Установите молдинг уплотнителя крыши перед тем, как застынет
клей.

11. Постарайтесь не перемещать автомобиль, пока клей не застынет.

Подождите 30 минут или больше, и затем проверьте на герметич-
ность.
Внимание
(1) Не перемещайте автомобиль без крайней необходимости.
(2) При проверке герметичности не пережимайте наконечник

шланга для разбрызгивания струи воды.

КУЗОВ - Стекла

42-15

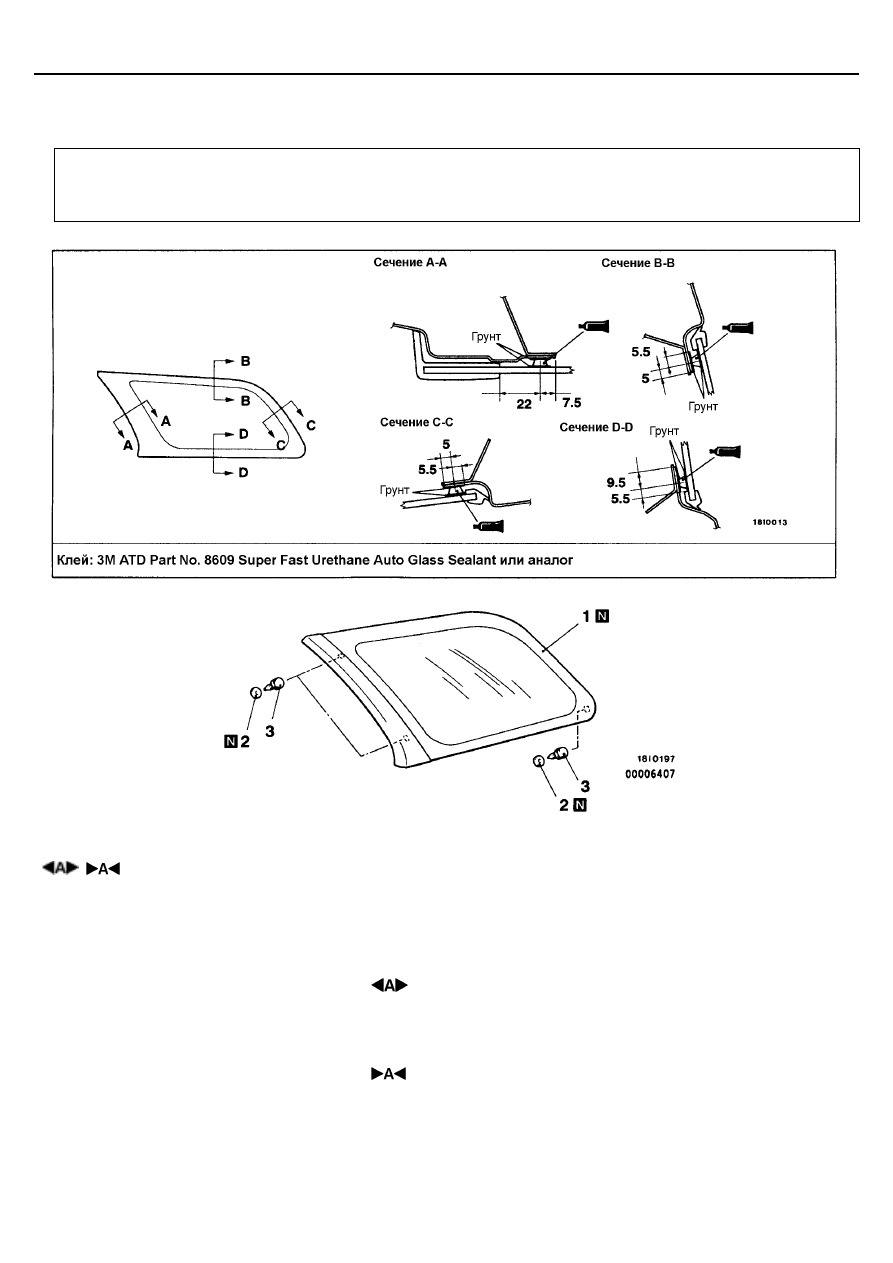

ЗАДНЕЕ БОКОВОЕ СТЕКЛО <УНИВЕРСАЛ>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Снятие и установка облицовки задней боковой
верхней, облицовки натяжителя и облицовки уп-
лотнителя окна (См. Главу 52А).

•



Снятие и установка облицовки потолка

Последовательность снятия деталей
1. Заднее боковое стекло
2. Уплотнение
3. Пистон

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ БОКОВОГО ЗАДНЕГО СТЕКЛА

Снятие бокового заднего стекла производится по аналогии со снятием
ветрового стекла, с учетом наличия пистонов (См. стр. 42-11).

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА БОКОВОГО ЗАДНЕГО СТЕКЛА

Установка бокового заднего стекла производится по аналогии с установкой
ветрового стекла, с учетом наличия пистонов (См. стр. 42-11).

КУЗОВ - Стекла

42-16

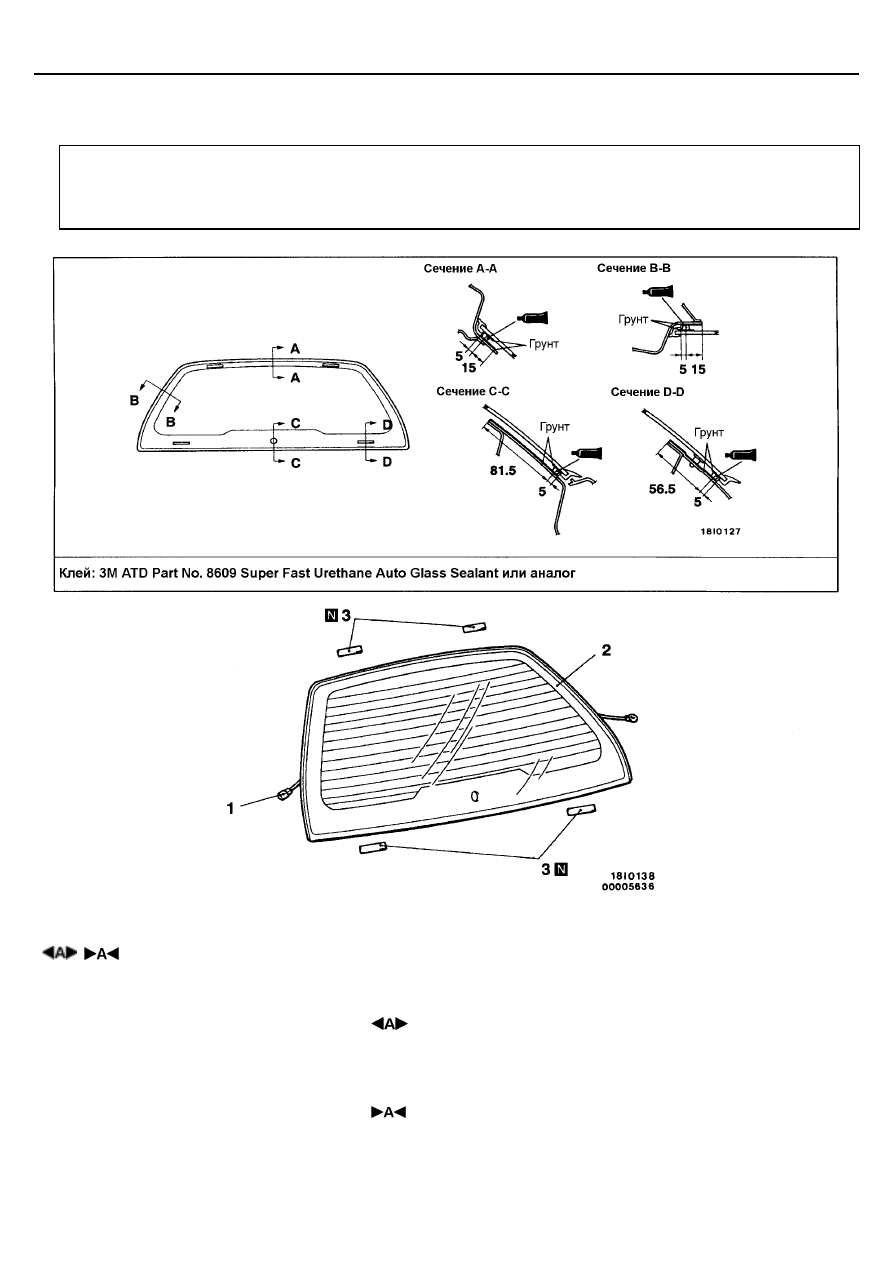

СТЕКЛО ЗАДНЕЙ ДВЕРИ <УНИВЕРСАЛ>

СНЯТИЕ И УСТАНОВКА

Предварительные операции и заключительные
операции

•



Снятие и установка облицовки задней двери боко-
вой, облицовки задней двери нижней и крышки
(См. стр. 42-49).

•



Снятие и установка заднего стеклоочистителя (См.
Главу 51).

Последовательность снятия деталей
1. Разъем жгута проводов
2. Стекло задней двери
3. Фиксатор стекла

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ СТЕКЛА ЗАДНЕЙ ДВЕРИ

Снятие стекла задней двери производится по аналогии со снятием ветро-
вого стекла, с учетом наличия фиксаторов стекла (См. стр. 42-11).

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА СТЕКЛА ЗАДНЕЙ ДВЕРИ

Установка стекла задней двери производится по аналогии с установкой
ветрового стекла, с учетом наличия фиксаторов стекла (См. стр. 42-11).

КУЗОВ - Стекла

42-17

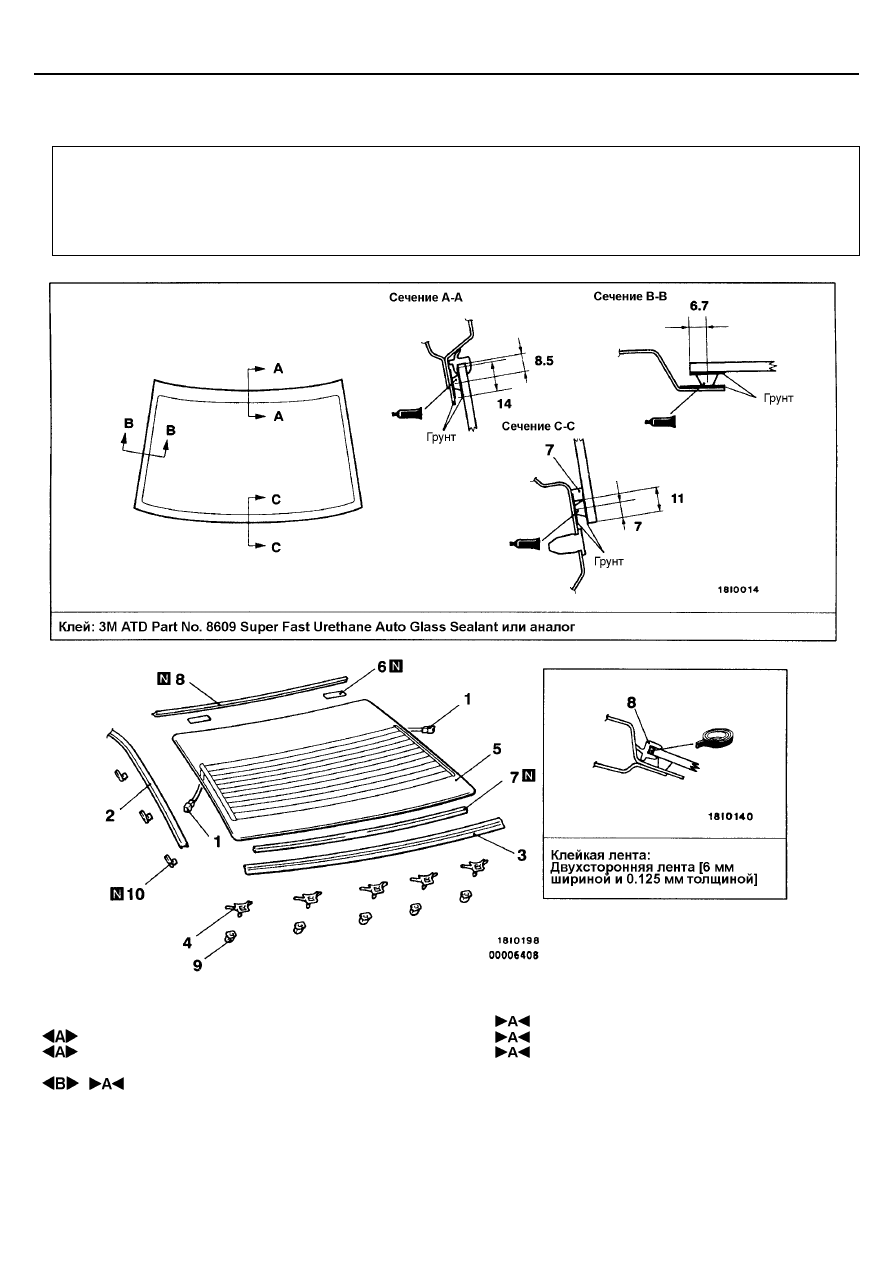

ЗАДНЕЕ СТЕКЛО <Седан>

СНЯТИЕ И УСТАНОВКА

Предварительные операции и заключительные опе-
рации

•



Снятие и установка электродвигателя заднего стек-
лоочистителя (См. Главу 51).

•



Снятие и установка верхнего стоп сигнала
(См. Главу 54).

•



Снятие и установка облицовки задней стойки
(См. Главу 52А).

•



Снятие и установка облицовки потолка.

Последовательность снятия деталей
1. Разъем жгута проводов
2. Молдинг уплотнителя крыши
3. Нижний молдинг заднего стекла
4. Фиксатор молдинга заднего стекла
5. Заднее стекло

6. Фиксатор стекла
7. Дистанционная вставка стекла
8. Верхний молдинг заднего стекла
9. Гнездо А фиксатора
10. Фиксатор молдинга уплотнителя крыши
