CAUTION

Over-inflating a tire could cause
the tire to rupture and you or
others could be injured. Be sure
to read and follow the tire sealant
and compressor kit instructions
and inflate the tire to its
recommended pressure. Do not
exceed the recommended
pressure.

{

CAUTION

Storing the tire sealant and
compressor kit or other equipment
in the passenger compartment of
the vehicle could cause injury. In
a sudden stop or collision, loose
equipment could strike someone.
Store the tire sealant and
compressor kit in its original
location.

If this vehicle has a tire sealant and
compressor kit, there may not be a
spare tire, tire changing equipment,
and on some vehicles there may not
be a place to store a tire.

The tire sealant and compressor
can be used to temporarily seal
punctures up to

1

⁄

4

inch (6 mm) in the

tread area of the tire. It can also be
used to inflate an under inflated tire.

If the tire has been separated from
the wheel, has damaged sidewalls,
or has a large puncture, the tire
is too severely damaged for the tire
sealant and compressor kit to be
effective. See Roadside Assistance
Program on page 7-6.

Read and follow all of the tire
sealant and compressor kit
instructions.

5-58

Service and Appearance Care

This vehicle may have one of the following tire sealant and compressor kits. The kit includes:

Service and Appearance Care

5-59

5-60

Service and Appearance Care

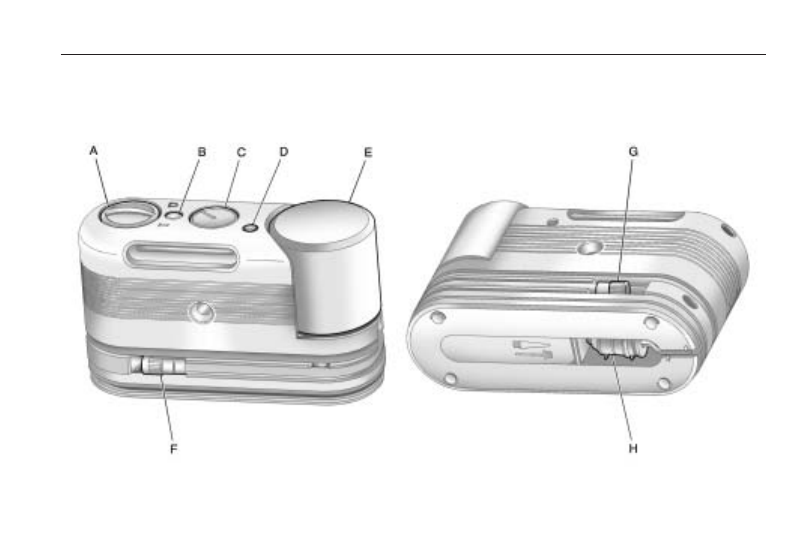

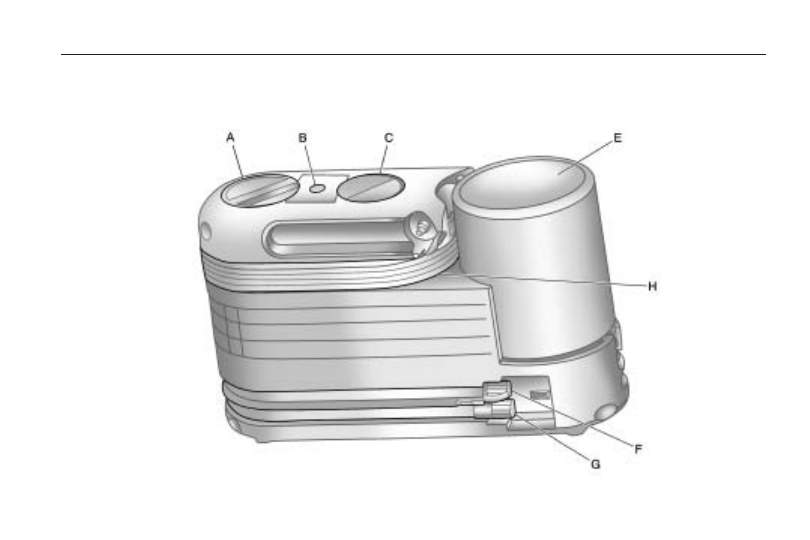

A. Selector Switch (Sealant/Air or

Air Only)

B. On/Off Button

C. Pressure Gage

D. Pressure Deflation Button

(If equipped)

E. Tire Sealant Canister

F. Sealant/Air Hose (Clear)

G. Air Only Hose (Black)

H. Power Plug

Tire Sealant

Read and follow the safe handling
instructions on the label adhered
to the sealant canister.

Check the tire sealant expiration
date on the sealant canister.
The sealant canister should be
replaced before its expiration date.
Replacement sealant canisters
are available at your local
dealer/retailer. See “Removal and
Installation of the Sealant Canister”
following.

There is only enough sealant to seal
one tire. After usage, the sealant
canister and sealant/air hose
assembly must be replaced. See
“Removal and Installation of
the Sealant Canister” following.

Service and Appearance Care

5-61

Using the Tire Sealant and Compressor Kit to Temporarily Seal and Inflate a Punctured Tire

Follow the directions closely for correct sealant usage.

5-62

Service and Appearance Care

Service and Appearance Care

5-63

When using the tire sealant and
compressor kit during cold
temperatures, warm the kit in a
heated environment for 5 minutes.
This will help to inflate the tire faster.

Always do a safety check first.
See If a Tire Goes Flat on
page 5-56. Do not remove any
objects that have penetrated the tire.

1. Remove the tire sealant and

compressor kit from its storage
location. See Tire Sealant
and Compressor Kit Storage on
page 5-70.

2. Unwrap the sealant/air hose (F)

and the power plug (H).

3. Place the kit on the ground.

Make sure the tire valve
stem is positioned close to the
ground so the hose will reach it.

4. Remove the valve stem cap from

the flat tire by turning it
counterclockwise.

5. Attach the sealant/air hose (F)

onto the tire valve stem. Turn
it clockwise until it is tight.

6. Plug the power plug (H) into the

accessory power outlet in the
vehicle. Unplug all items
from other accessory power
outlets. See Accessory Power
Outlet(s) on page 3-18.

If the vehicle has an accessory
power outlet, do not use the
cigarette lighter.

If the vehicle only has a cigarette
lighter, use the cigarette lighter.

Do not pinch the power plug
cord in the door or window.

7. Start the vehicle. The vehicle

must be running while using
the air compressor.

8. Turn the selector switch (A)

counterclockwise to the Sealant +
Air position.

9. Press the on/off (B) button to

turn the tire sealant and
compressor kit on.

The compressor will inject
sealant and air into the tire.

The pressure gage (C) will initially
show a high pressure while the
compressor pushes the sealant
into the tire. Once the sealant is
completely dispersed into the tire,
the pressure will quickly drop and
start to rise again as the tire
inflates with air only.

5-64

Service and Appearance Care

10. Inflate the tire to the

recommended inflation pressure
using the pressure gage (C).
The recommended inflation
pressure can be found on the
Tire and Loading Information
label. See Inflation - Tire
Pressure on page 5-42.

The pressure gage (C) may read
higher than the actual tire
pressure while the compressor is
on. Turn the compressor off to
get an accurate pressure
reading. The compressor may be
turned on/off until the correct
pressure is reached.

Notice: If the recommended
pressure cannot be reached after
approximately 25 minutes, the
vehicle should not be driven
farther. The tire is too severely
damaged and the tire sealant and
compressor kit cannot inflate the
tire. Remove the power plug from
the accessory power outlet and
unscrew the inflating hose from
the tire valve. See Roadside
Assistance Program on page 7-6.

11. Press the on/off button (B) to

turn the tire sealant and
compressor kit off.

The tire is not sealed and will
continue to leak air until the
vehicle is driven and the sealant
is distributed in the tire, therefore,
Steps 12 through 18 must be
done immediately after Step 11.

Be careful while handling the tire
sealant and compressor kit as
it could be warm after usage.

12. Unplug the power plug (H) from

the accessory power outlet in
the vehicle.

13. Turn the sealant/air hose (F)

counterclockwise to remove it
from the tire valve stem.

14. Replace the tire valve stem cap.

15. Replace the sealant/air

hose (F), and the power
plug (H) back in their original
location.

16. If the flat tire was able to inflate

to the recommended inflation
pressure, remove the maximum
speed label from the sealant
canister (E) and place it in a
highly visible location. The label
is a reminder not to exceed
55 mph (90 km/h) until the
damaged tire is repaired or
replaced.

17. Return the equipment to its

original storage location in
the vehicle.

18. Immediately drive the vehicle

5 miles (8 km) to distribute the
sealant in the tire.

Service and Appearance Care

5-65

19. Stop at a safe location and

check the tire pressure.
Refer to Steps 1 through 11
under “Using the Tire Sealant
and Compressor Kit without
Sealant to Inflate a Tire
(Not Punctured).”

If the tire pressure has fallen
more than 10 psi (68 kPa) below
the recommended inflation
pressure, stop driving the
vehicle. The tire is too severely
damaged and the tire sealant
cannot seal the tire. See
Roadside Assistance Program
on page 7-6.

If the tire pressure has not
dropped more than 10 psi
(68 kPa) from the recommended
inflation pressure, inflate the
tire to the recommended inflation
pressure.

20. Wipe off any sealant from the

wheel, tire, and vehicle.

21. Dispose of the used sealant

canister (E) and sealant/air
hose (F) assembly at a
local dealer/retailer or in
accordance with local state
codes and practices.

22. Replace it with a new canister

available from your
dealer/retailer.

23. After temporarily sealing a tire

using the tire sealant and
compressor kit, take the vehicle
to an authorized dealer/retailer
within a 100 miles (161 km)
of driving to have the tire
repaired or replaced.

5-66

Service and Appearance Care

Using the Tire Sealant and Compressor Kit without Sealant to Inflate a Tire (Not Punctured)

To use the air compressor to inflate a tire with air only and not sealant:

Service and Appearance Care

5-67

5-68

Service and Appearance Care

Always do a safety check first. See
If a Tire Goes Flat on page 5-56.

1. Remove the tire sealant and

compressor kit from it’s
storage location. See Tire
Sealant and Compressor Kit
Storage on page 5-70.

2. Unwrap the air only hose (G)

and the power plug (H).

3. Place the kit on the ground.

Make sure the tire valve
stem is positioned close to the
ground so the hose will reach it.

4. Remove the tire valve stem cap

from the flat tire by turning it
counterclockwise.

5. Attach the air only hose (G) onto

the tire valve stem by turning it
clockwise until it is tight.

6. Plug the power plug (H) into the

accessory power outlet in the
vehicle. Unplug all items
from other accessory power
outlets. See Accessory Power
Outlet(s) on page 3-18.

If the vehicle has an accessory
power outlet, do not use the
cigarette lighter.

If the vehicle only has a cigarette
lighter, use the cigarette lighter.

Do not pinch the power plug
cord in the door or window.

7. Start the vehicle. The vehicle

must be running while using
the air compressor.

8. Turn the selector switch (A)

clockwise to the Air Only position.

9. Press the on/off (B) button to turn

the compressor on.

The compressor will inflate the
tire with air only.

10. Inflate the tire to the

recommended inflation pressure
using the pressure gage (C).
The recommended inflation
pressure can be found on the
Tire and Loading Information
label. See Inflation - Tire
Pressure on page 5-42.

The pressure gage (C) may
read higher than the actual tire
pressure while the compressor
is on. Turn the compressor off to
get an accurate reading. The
compressor may be turned on/off
until the correct pressure is
reached.

If you inflate the tire higher than
the recommended pressure you
can adjust the excess pressure
by pressing the pressure deflation
button (D), if equipped, until
the proper pressure reading is
reached. This option is only
functional when using the air
only hose (G).

11. Press the on/off button (B) to

turn the tire sealant and
compressor kit off.

Be careful while handling the tire
sealant and compressor kit as
it could be warm after usage.

12. Unplug the power plug (H) from

the accessory power outlet in
the vehicle.

Service and Appearance Care

5-69

13. Disconnect the air only hose (G)

from the tire valve stem, by
turning it counterclockwise, and
replace the tire valve stem cap.

14. Replace the air only hose (G)

and the power plug (H) and
cord back in its original location.

15. Place the equipment in

the original storage location in
the vehicle.

The tire sealant and compressor kit
has an accessory adapter located
in a compartment on the bottom
of its housing that may be used to
inflate air mattresses, balls, etc.

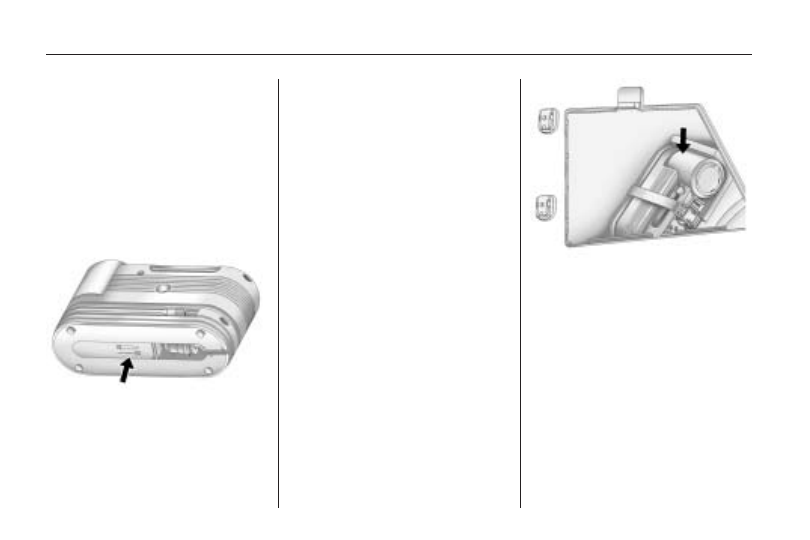

Removal and Installation of
the Sealant Canister

To remove the sealant canister:

1. Unwrap the sealant hose.

2. Press the canister release button.

3. Pull up and remove the canister.

4. Replace with a new canister

which is available from your
dealer/retailer.

5. Push the new canister into place.

Tire Sealant and
Compressor Kit Storage

The tire sealant and compressor
kit is located in the storage
compartment on the driver side, at
the rear of the vehicle.

1. Press down on the latch tab and

pull the cover off to access the
storage compartment.

2. Press the two tabs on the quick

release buckle to release the tire
sealant and compressor kit strap.

3. Remove the sealant and

compressor kit from its tray.

To store the tire sealant and
compressor kit, reverse the steps.

5-70

Service and Appearance Care

Changing a Flat Tire

If a tire goes flat, avoid further tire
and wheel damage by driving slowly
to a level place. Turn on the hazard
warning flashers. See Hazard
Warning Flashers on page 3-5.

{

CAUTION

Changing a tire can be
dangerous. The vehicle can slip
off the jack and roll over or fall on
you or other people. You and they
could be badly injured or even
killed. Find a level place to
change your tire. To help prevent
the vehicle from moving:

1. Set the parking brake firmly.

2. Put the shift lever in

P (Park).

(Continued)

CAUTION

(Continued)

3. Turn off the engine and do

not restart while the vehicle
is raised.

4. Do not allow passengers to

remain in the vehicle.

To be even more certain the
vehicle will not move, you should
put blocks at the front and rear of
the tire farthest away from the
one being changed. That would
be the tire, on the other side, at
the opposite end of the vehicle.

When the vehicle has a flat tire (B),
use the following example as a
guide to assist you in the placement
of wheel blocks (A).

A. Wheel Block

B. Flat Tire

The following information explains
how to use the jack and change
a tire.

Service and Appearance Care

5-71

Removing the Spare Tire
and Tools

The tools needed to remove the
spare tire are located in the storage
compartment on the driver side,
at the rear of the vehicle.

1. Open the jack storage

compartment by pulling on the
latch tab, located toward the rear
of the vehicle, and pulling the
cover off.

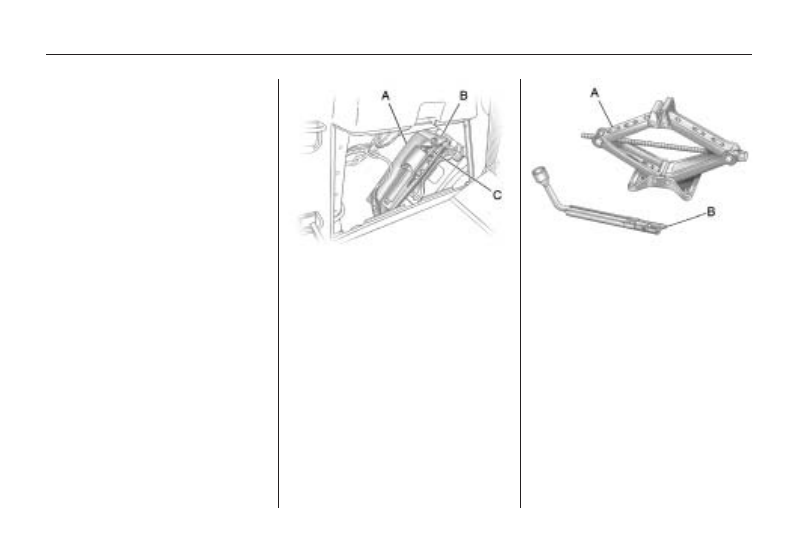

A. Tool Bag
B. Wing Bolt
C. Jack

2. Remove the wing bolt (B) by

turning it counterclockwise

3. Push the jack (C) up out of the

holding bracket.

4. Turn the jack on its side, with the

bottom facing toward you.

5. Pull the jack straight out,

bottom first.

The tools you will be using include
the jack (A) and lug wrench (B).

Removing the Spare Tire

The compact spare tire is located
under the vehicle, in front of the rear
bumper. See Compact Spare Tire
on page 5-83 for more information
about the compact spare.

5-72

Service and Appearance Care

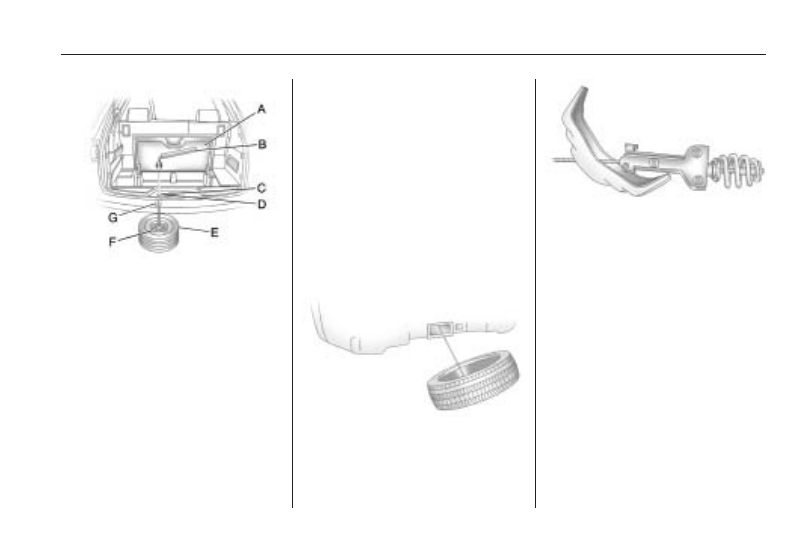

A. Rear Convenience Center

B. Lug Wrench

C. Storage Compartment Cap Hole

D. Hoist Shaft

E. Compact Spare Tire

F. Retainer

G. Hoist Shaft Assembly

1. Open the storage compartment

door of the convenience center
that is nearest the liftgate
and remove the cap on the
bottom of the storage
compartment.

2. Flip the carpet cutout that is

located through the hole of
the storage compartment.

3. Attach the lug wrench into the

hoist shaft.

4. Turn the lug wrench

counterclockwise to lower the
spare tire to the ground. Continue
turning the wrench until the
spare tire can be pulled out from
under the vehicle.

5. Tilt the retainer and slip it through

the wheel opening to remove the
spare tire from the cable.

6. Turn the wrench clockwise to

raise the cable back up after
removing the spare tire.

Do not store a full-size or a flat
road tire under the vehicle.
See Storing a Flat or Spare Tire
and Tools on page 5-80.

To continue changing the flat tire,
see Removing the Flat Tire and
Installing the Spare Tire on
page 5-74.

Service and Appearance Care

5-73
