Brake Wear

This vehicle has disc brakes. Disc
brake pads have built-in wear
indicators that make a high-pitched
warning sound when the brake
pads are worn and new pads are
needed. The sound can come
and go or be heard all the time the
vehicle is moving, except when
applying the brake pedal firmly.

{

CAUTION

The brake wear warning sound
means that soon the brakes will
not work well. That could lead to
an accident. When the brake wear
warning sound is heard, have the
vehicle serviced.

Notice: Continuing to drive with
worn-out brake pads could
result in costly brake repair.

Some driving conditions or climates
can cause a brake squeal when
the brakes are first applied or lightly
applied. This does not mean
something is wrong with the brakes.

Properly torqued wheel nuts are
necessary to help prevent
brake pulsation. When tires are
rotated, inspect brake pads for wear
and evenly tighten wheel nuts in
the proper sequence to torque
specifications in Capacities and
Specifications on page 5-98.

Brake linings should always be
replaced as complete axle sets.

Brake Pedal Travel

See your dealer/retailer if the brake
pedal does not return to normal
height, or if there is a rapid increase
in pedal travel. This could be a
sign that brake service might
be required.

Brake Adjustment

Every time the brakes are applied,
with or without the vehicle
moving, the brakes adjust for wear.

5-26

Service and Appearance Care

Replacing Brake System Parts

The braking system on a vehicle
is complex. Its many parts have to
be of top quality and work well
together if the vehicle is to have
really good braking. The vehicle was
designed and tested with top-quality
brake parts. When parts of the
braking system are replaced — for
example, when the brake linings
wear down and new ones are
installed — be sure to get new
approved replacement parts. If this
is not done, the brakes might
not work properly. For example, if
someone puts in brake linings
that are wrong for the vehicle, the
balance between the front and
rear brakes can change — for the
worse. The braking performance
expected can change in many other
ways if the wrong replacement
brake parts are installed.

Battery

This vehicle has a maintenance free
battery. When it is time for a new
battery, see your dealer/retailer
for one that has the replacement
number shown on the original
battery’s label.

For battery replacement, see your
dealer/retailer or the service manual.
To purchase a service manual,
see Service Publications Ordering
Information on page 7-13.
Warning: Battery posts, terminals,
and related accessories contain
lead and lead compounds,
chemicals known to the State of
California to cause cancer and
reproductive harm. Wash hands
after handling.

Vehicle Storage

{

CAUTION

Batteries have acid that can burn
you and gas that can explode. You
can be badly hurt if you are not
careful. See Jump Starting on
page 5-28 for tips on working
around a battery without
getting hurt.

Infrequent Usage: If the vehicle is
driven infrequently, remove the
black, negative (

−

) cable from the

battery. This helps keep the battery
from running down.

Extended Storage: For extended
storage of the vehicle, remove
the black, negative (

−

) cable from

the battery or use a battery
trickle charger. This helps maintain
the charge of the battery over
an extended period of time.

Service and Appearance Care

5-27

Jump Starting

If the vehicle’s battery has run
down, you may want to use another
vehicle and some jumper cables
to start your vehicle. Be sure to use
the following steps to do it safely.

{

CAUTION

Batteries can hurt you. They can
be dangerous because:

•

They contain acid that can
burn you.

•

They contain gas that can
explode or ignite.

•

They contain enough
electricity to burn you.

If you do not follow these steps
exactly, some or all of these
things can hurt you.

Notice: Ignoring these steps
could result in costly damage to
your vehicle that would not
be covered by your warranty.

Trying to start your vehicle
by pushing or pulling it will not
work, and it could damage
your vehicle.

1. Check the other vehicle. It must

have a 12-volt battery with a
negative ground system.

Notice: If the other vehicle’s
system is not a 12-volt system
with a negative ground, both
vehicles can be damaged. Only
use vehicles with 12-volt systems
with negative grounds to jump
start your vehicle.

2. Get the vehicles close enough so

the jumper cables can reach, but
be sure the vehicles are not
touching each other. If they are, it
could cause a ground connection
you do not want. You would not
be able to start your vehicle, and
the bad grounding could damage
the electrical systems.

To avoid the possibility of the
vehicles rolling, set the parking
brake firmly on both vehicles
involved in the jump start
procedure. Put an automatic
transmission in P (Park) or a
manual transmission in Neutral
before setting the parking brake.
If you have a four-wheel-drive
vehicle, be sure the transfer case
is not in Neutral.

Notice: If you leave the radio or
other accessories on during
the jump starting procedure, they
could be damaged. The repairs
would not be covered by the
warranty. Always turn off
the radio and other accessories
when jump starting the vehicle.

3. Turn off the ignition on both

vehicles. Unplug unnecessary
accessories plugged into the
cigarette lighter or the accessory
power outlets. Turn off the radio
and all lamps that are not needed.
This will avoid sparks and help
save both batteries. And it could
save the radio!

5-28

Service and Appearance Care

4. Open the hoods and locate the

positive (+) and negative (

−

)

terminal locations on the other
vehicle. Your vehicle has a
remote positive (+) and a
remote negative (

−

) jump

starting terminal. See Engine
Compartment Overview on
page 5-10 for more information
on the terminal locations.

{

CAUTION

Using a match near a battery can
cause battery gas to explode.
People have been hurt doing this,
and some have been blinded. Use
a flashlight if you need more light.

Be sure the batteries have
enough water. You do not need to
add water to the ACDelco

®

battery (or batteries) installed in
your new vehicle. But if a battery

(Continued)

CAUTION

(Continued)

has filler caps, be sure the right
amount of fluid is there. If it is
low, add water to take care of that
first. If you do not, explosive gas
could be present.

Battery fluid contains acid that
can burn you. Do not get it on
you. If you accidentally get it in
your eyes or on your skin, flush
the place with water and get
medical help immediately.

{

CAUTION

Fans or other moving engine
parts can injure you badly. Keep
your hands away from moving
parts once the engine is running.

5. Check that the jumper cables do

not have loose or missing
insulation. If they do, you could
get a shock. The vehicles
could be damaged too.

Before you connect the cables,
here are some basic things you
should know. Positive (+) will go
to positive (+) or to a remote
positive (+) terminal if the vehicle
has one. Negative (

−

) will go to a

heavy, unpainted metal engine
part or to a remote negative (

−

)

terminal if the vehicle has one.

Do not connect positive (+) to
negative (

−

) or you will get

a short that would damage the
battery and maybe other
parts too. And do not connect
the negative (

−

) cable to

the negative (

−

) terminal on the

dead battery because this
can cause sparks.

Service and Appearance Care

5-29

6. Connect the red positive (+)

cable to the positive (+) terminal
of the dead battery.

Use a remote positive (+)
terminal if the vehicle has one.

7. Do notlet the other end touch

metal. Connect it to the
positive (+) terminal of the good
battery. Use a remote positive (+)
terminal if the vehicle has one.

8. Now connect the black

negative (

−

) cable to the

negative (

−

) terminal of the

good battery. Use a remote
negative (

−

) terminal if the

vehicle has one.

Do not let the other end touch
anything until the next step. The
other end of the negative (

−

)

cable does not go to the dead
battery. It goes to a heavy,
unpainted metal engine part, or to
a remote negative (

−

) terminal on

the vehicle with the dead battery.

9. Connect the other end of the

negative (

−

) cable at least

18 inches (45 cm) away from the
dead battery, but not near
engine parts that move.

The electrical connection is just
as good there, and the chance
of sparks getting back to the
battery is much less.

Your vehicle has a remote
negative (

−

) terminal for this

purpose.

5-30

Service and Appearance Care

10. Now start the vehicle with the

good battery and run the
engine for a while.

11. Try to start the vehicle that had

the dead battery. If it will not
start after a few tries, it probably
needs service.

Notice: If the jumper cables are
connected or removed in the
wrong order, electrical shorting
may occur and damage the
vehicle. The repairs would not be
covered by your warranty. Always
connect and remove the jumper
cables in the correct order,
making sure that the cables do not
touch each other or other metal.

A. Heavy, Unpainted Metal Engine

Part or Remote Negative (

−

)

Terminal

B. Good Battery or Remote

Positive (+) and Remote
Negative (

−

) Terminals

C. Dead Battery or Remote

Positive (+) Terminal

To disconnect the jumper cables
from both vehicles, do the following:

1. Disconnect the black negative (

−

)

cable from the vehicle that had
the dead battery.

2. Disconnect the black negative (

−

)

cable from the vehicle with the
good battery.

3. Disconnect the red positive (+)

cable from the vehicle with the
good battery.

4. Disconnect the red positive (+)

cable from the other vehicle.

Jumper Cable Removal

Service and Appearance Care

5-31

All-Wheel Drive

Be sure to perform the lubricant
checks described in this section.
There are two additional systems
that need lubrication.

Transfer Case

When to Check Lubricant

Refer to the Maintenance Schedule
to determine how often to check
the lubricant. See Scheduled
Maintenance on page 6-3.

How to Check Lubricant

To get an accurate reading, the
vehicle should be on a level surface.

If the level is below the bottom of
the filler plug hole, you will need to
add some lubricant. Add enough
lubricant to raise the level to
the bottom of the filler plug hole.
Use care not to overtighten the plug.

What to Use

Refer to the Maintenance Schedule
to determine what kind of lubricant
to use. See Recommended
Fluids and Lubricants on page 6-12.

Rear Drive Module

When to Check Lubricant

Refer to the Maintenance Schedule
to determine how often to check
the lubricant. See Scheduled
Maintenance on page 6-3.

(A) Drain Plug (B) Filler Plug

5-32

Service and Appearance Care

How to Check Lubricant

To get an accurate reading, the
vehicle should be on a level surface.

If the level is below the bottom of
the filler plug hole, you will need to
add some lubricant. Add enough
lubricant to raise the level to
the bottom of the filler plug hole.
Use care not to overtighten the plug.

What to Use

Refer to the Maintenance Schedule
to determine what kind of lubricant to
use. See Recommended Fluids and
Lubricants on page 6-12.

Headlamp Aiming

Headlamp aim has been preset at
the factory and should need no
further adjustment.

However, if your vehicle is damaged
in a crash, the headlamp aim may
be affected. Aim adjustment to
the low-beam headlamps may be
necessary if oncoming drivers flash
their high-beam headlamps at
you (for vertical aim).

If the headlamps need to be
re-aimed, it is recommended that
you take the vehicle to your
dealer/retailer for service.

Bulb Replacement

For the proper type of replacement
bulbs, see Replacement Bulbs
on page 5-35.

For any bulb changing procedure
not listed in this section, contact
your dealer/retailer.

High Intensity Discharge
(HID) Lighting

{

CAUTION

The low beam high intensity
discharge lighting system operates
at a very high voltage. If you try
to service any of the system
components, you could be
seriously injured. Have your
dealer/retailer or a qualified
technician service them.

Your vehicle has HID headlamps.
After your vehicle’s HID headlamp
bulb has been replaced, you may
notice that the beam is a slightly
different shade than it was originally.
This is normal.

(A) Filler Plug (B) Drain Plug

Service and Appearance Care

5-33

Halogen Bulbs

{

CAUTION

Halogen bulbs have pressurized
gas inside and can burst if you
drop or scratch the bulb. You or
others could be injured. Be sure
to read and follow the instructions
on the bulb package.

Taillamps, Turn Signal,
Stoplamps and
Sidemarker Lamps

A. Taillamp

B. Sidemarker Lamp

To replace one of these bulbs:

1. Open the liftgate. See Liftgate on

page 2-10 or Power Liftgate on
page 2-10.

2. Remove the convenience net.

3. Remove the three hex nuts

holding the taillamp assembly
in place.

4. Pull out the taillamp assembly.

5. Turn the bulb socket

counterclockwise and pull it
straight out to remove it.

6. Replace the old bulb with a

new one.

7. Reverse steps 3 through 5 to

reinstall the taillamp assembly.

When reinstalling the taillamp
assembly, the plastic pin on the
taillamp assembly must line
up and be inserted correctly into
the opening.

5-34

Service and Appearance Care

License Plate Lamp

To replace one of these bulbs:

1. Remove the two screws holding

each of the license plate lamps
to the liftgate trim.

2. Turn and pull the license plate

lamp forward through the lift
gate trim opening.

3. Turn the bulb socket

counterclockwise and pull the
bulb straight out of the socket.

4. Install the new bulb.

5. Reverse steps 1 – 3 to reinstall

the license plate lamp.

Replacement Bulbs

Exterior Lamp

Bulb

Number

License Plate Lamp

194

Rear Turn Signal
and Taillamps

3157

For replacement bulbs not listed
here, contact your dealer/retailer.

Windshield
Replacement

Your vehicle is equipped with an
acoustic windshield. If you ever have
to have your windshield replaced
be sure to get an acoustic
windshield so you will continue to
have the benefits an acoustic
windshield can provide.

Service and Appearance Care

5-35

Windshield Wiper
Blade Replacement

Windshield wiper blades should be
inspected for wear or cracking.
See Scheduled Maintenance
on page 6-3 for more information.

Replacement blades come in
different types and are removed in
different ways. To replace the
wiper blade assembly:

1. Pull the windshield wiper arm

away from the windshield.

2. Press the button in the middle of

the wiper arm connector and pull
the wiper blade away from the
arm connector.

3. Install the new wiper blade and

make sure the wiper blade
locks into place.

For the proper size and type see
Maintenance Replacement Parts on
page 6-14.

Backglass Wiper Blade

To replace the backglass wiper
blade:

1. Pull the wiper blade assembly

away from the backglass.

The backglass wiper blade will
not lock in a vertical position
so care should be used when
pulling it away from the vehicle.

2. Rotate the wiper blade assembly,

hold the wiper arm in position,
and push the blade away
from the wiper arm.

3. Replace the wiper blade.

4. Return the wiper arm and blade

assembly to the rest position on
the glass.

Tires

Your new vehicle comes with
high-quality tires made by a
leading tire manufacturer. If you
ever have questions about your
tire warranty and where to obtain
service, see your vehicle
Warranty booklet for details. For
additional information refer to the
tire manufacturer.

{

CAUTION

Poorly maintained and
improperly used tires are
dangerous.

•

Overloading your
vehicle’s tires can cause
overheating as a result of
too much flexing. You
could have an air-out and
a serious accident. See
Loading the Vehicle on
page 4-16.

(Continued)

5-36

Service and Appearance Care

CAUTION

(Continued)

•

Underinflated tires pose
the same danger as
overloaded tires. The
resulting accident could
cause serious injury.
Check all tires frequently
to maintain the
recommended pressure.
Tire pressure should be
checked when your
vehicle’s tires are cold.
See Inflation - Tire
Pressure on page 5-42.

•

Overinflated tires are more
likely to be cut, punctured,
or broken by a sudden
impact — such as when
you hit a pothole. Keep
tires at the recommended
pressure.

•

Worn, old tires can cause
accidents. If the tire’s tread
is badly worn, or if your
vehicle’s tires have been
damaged, replace them.

Tire Sidewall Labeling

Useful information about a tire is
molded into its sidewall. The
examples below show a typical
passenger vehicle tire and a
compact spare tire sidewall.

(A) Tire Size

:

The tire size is a

combination of letters and
numbers used to define a
particular tire’s width, height,
aspect ratio, construction
type, and service description.

See the “Tire Size” illustration
later in this section for more
detail.

(B) TPC Spec (Tire
Performance Criteria
Specification)

:

Original

equipment tires designed to
GM’s specific tire performance
criteria have a TPC specification
code molded onto the sidewall.
GM’s TPC specifications
meet or exceed all federal safety
guidelines.

(C) DOT (Department of
Transportation)

:

The

Department of Transportation
(DOT) code indicates that
the tire is in compliance with the
U.S. Department of
Transportation Motor Vehicle
Safety Standards.

(D) Tire Identification Number
(TIN)

:

The letters and numbers

following DOT (Department
of Transportation) code is the
Tire Identification Number (TIN).

Passenger (P-Metric) Tire

Example

Service and Appearance Care

5-37

The TIN shows the manufacturer
and plant code, tire size, and
date the tire was manufactured.
The TIN is molded onto both
sides of the tire, although only
one side may have the date of
manufacture.

(E) Tire Ply Material

:

The type

of cord and number of plies in the
sidewall and under the tread.

(F) Uniform Tire Quality
Grading (UTQG)

:

Tire

manufacturers are required to
grade tires based on three
performance factors: treadwear,
traction, and temperature
resistance. For more information
see Uniform Tire Quality
Grading on page 5-52.

(G) Maximum Cold Inflation
Load Limit

:

Maximum load

that can be carried and the
maximum pressure needed
to support that load.

(A) Temporary Use Only

:

The

compact spare tire or temporary
use tire has a tread life of
approximately 3,000 miles
(5 000 km) and should not be
driven at speeds over 65 mph
(105 km/h). The compact
spare tire is for emergency use
when a regular road tire has
lost air and gone flat. If
your vehicle has a compact
spare tire, see Compact Spare
Tire on page 5-83 and If a
Tire Goes Flat on page 5-56.

(B) Tire Ply Material

:

The type

of cord and number of plies in the
sidewall and under the tread.

(C) Tire Identification Number
(TIN)

:

The letters and numbers

following the DOT (Department
of Transportation) code is the
Tire Identification Number (TIN).
The TIN shows the manufacturer
and plant code, tire size, and
date the tire was manufactured.
The TIN is molded onto both
sides of the tire, although only
one side may have the date of
manufacture.

(D) Maximum Cold Inflation
Load Limit

:

Maximum load that

can be carried and the maximum
pressure needed to support
that load.

(E) Tire Inflation

:

The

temporary use tire or compact
spare tire should be inflated to
60 psi (420 kPa). For more
information on tire pressure and
inflation see Inflation - Tire
Pressure on page 5-42.

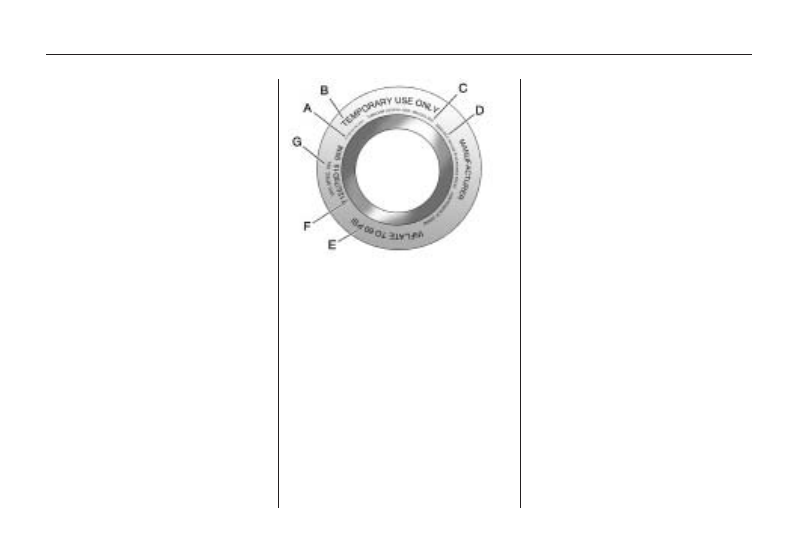

Compact Spare Tire Example

5-38

Service and Appearance Care

(F) Tire Size

:

A combination of

letters and numbers define a
tire’s width, height, aspect ratio,
construction type, and service
description. The letter T as
the first character in the tire size
means the tire is for temporary
use only.

(G) TPC Spec (Tire
Performance Criteria
Specification)

:

Original

equipment tires designed to
GM’s specific tire performance
criteria have a TPC specification
code molded onto the sidewall.
GM’s TPC specifications meet or
exceed all federal safety
guidelines.

Tire Size

The following illustration shows
an example of a typical
passenger vehicle tire size.

(A) Passenger (P-Metric) Tire

:

The United States version of a
metric tire sizing system. The
letter P as the first character in
the tire size means a passenger
vehicle tire engineered to
standards set by the U.S. Tire
and Rim Association.

(B) Tire Width

:

The three-digit

number indicates the tire
section width in millimeters from
sidewall to sidewall.

(C) Aspect Ratio

:

A two-digit

number that indicates the tire
height-to-width measurements.

For example, if the tire size
aspect ratio is 60, as shown in
item C of the illustration, it would
mean that the tire’s sidewall is
60 percent as high as it is wide.

(D) Construction Code

:

A letter

code is used to indicate the type
of ply construction in the tire.
The letter R means radial ply
construction; the letter D means
diagonal or bias ply construction;
and the letter B means
belted-bias ply construction.

(E) Rim Diameter

:

Diameter of

the wheel in inches.

(F) Service Description

:

These

characters represent the load
range and speed rating of the
tire. The load index represents
the load carry capacity a tire is
certified to carry. The load index
can range from 1 to 279. The
speed rating is the maximum
speed a tire is certified to carry
a load. Speed ratings range
from A to Z.

Service and Appearance Care

5-39

Tire Terminology and
Definitions

Air Pressure

:

The amount of air

inside the tire pressing outward
on each square inch of the tire.
Air pressure is expressed in
pounds per square inch (psi) or
kilopascal (kPa).

Accessory Weight

:

This means

the combined weight of optional
accessories. Some examples
of optional accessories are,
automatic transmission, power
steering, power brakes, power
windows, power seats, and air
conditioning.

Aspect Ratio

:

The relationship

of a tire’s height to its width.

Belt

:

A rubber coated layer of

cords that is located between the
plies and the tread. Cords
may be made from steel or other
reinforcing materials.

Bead

:

The tire bead contains

steel wires wrapped by steel
cords that hold the tire onto
the rim.

Bias Ply Tire

:

A pneumatic tire

in which the plies are laid at
alternate angles less than
90 degrees to the centerline
of the tread.

Cold Tire Pressure

:

The

amount of air pressure in a tire,
measured in pounds per square
inch (psi) or kilopascals (kPa)
before a tire has built up heat
from driving. See Inflation - Tire
Pressure on page 5-42.

Curb Weight

:

The weight of a

motor vehicle with standard
and optional equipment including
the maximum capacity of fuel,
oil, and coolant, but without
passengers and cargo.

DOT Markings

:

A code molded

into the sidewall of a tire
signifying that the tire is in
compliance with the U.S.

Department of Transportation
(DOT) motor vehicle safety
standards. The DOT code
includes the Tire Identification
Number (TIN), an alphanumeric
designator which can also
identify the tire manufacturer,
production plant, brand, and date
of production.

GVWR

:

Gross Vehicle Weight

Rating. See Loading the Vehicle
on page 4-16.

GAWR FRT

:

Gross Axle Weight

Rating for the front axle. See
Loading the Vehicle on
page 4-16.

GAWR RR

:

Gross Axle Weight

Rating for the rear axle. See
Loading the Vehicle on
page 4-16.

Intended Outboard Sidewall

:

The side of an asymmetrical tire,
that must always face outward
when mounted on a vehicle.

Kilopascal (kPa)

:

The metric

unit for air pressure.

5-40

Service and Appearance Care

Light Truck (LT-Metric) Tire

:

A tire used on light duty trucks
and some multipurpose
passenger vehicles.

Load Index

:

An assigned

number ranging from 1 to 279
that corresponds to the load
carrying capacity of a tire.

Maximum Inflation Pressure

:

The maximum air pressure to
which a cold tire can be inflated.
The maximum air pressure is
molded onto the sidewall.

Maximum Load Rating

:

The

load rating for a tire at the
maximum permissible inflation
pressure for that tire.

Maximum Loaded Vehicle
Weight

:

The sum of curb

weight, accessory weight,
vehicle capacity weight, and
production options weight.

Normal Occupant Weight

:

The

number of occupants a vehicle
is designed to seat multiplied by
150 lbs (68 kg). See Loading
the Vehicle on page 4-16.

Occupant Distribution

:

Designated seating positions.

Outward Facing Sidewall

:

The

side of an asymmetrical tire that
has a particular side that faces
outward when mounted on a
vehicle. The side of the tire that
contains a whitewall, bears white
lettering, or bears manufacturer,
brand, and/or model name
molding that is higher or deeper
than the same moldings on the
other sidewall of the tire.

Passenger (P-Metric) Tire

:

A

tire used on passenger cars and
some light duty trucks and
multipurpose vehicles.

Recommended Inflation
Pressure

:

Vehicle

manufacturer’s recommended
tire inflation pressure as
shown on the tire placard. See
Inflation - Tire Pressure on
page 5-42 and Loading
the Vehicle on page 4-16.

Radial Ply Tire

:

A pneumatic

tire in which the ply cords that
extend to the beads are laid at
90 degrees to the centerline of
the tread.

Rim

:

A metal support for a tire

and upon which the tire
beads are seated.

Sidewall

:

The portion of a tire

between the tread and the bead.

Speed Rating

:

An alphanumeric

code assigned to a tire indicating
the maximum speed at which a
tire can operate.

Traction

:

The friction between

the tire and the road surface.
The amount of grip provided.

Service and Appearance Care

5-41
