Climate Controls

Dual Climate Control System

Your vehicle may have a dual climate control system.
With this system you can control the heating, cooling
and ventilation for your vehicle.

Operation

Turn the right knob clockwise or counterclockwise to
direct the airflow inside of your vehicle.

To change the current mode, select one of the following:

H

(Vent): This mode directs air to the instrument

panel outlets.

)

(Bi-Level): This mode directs half of the air to the

instrument panel outlets, then directs the remaining
air to the floor outlets. Cooler air is directed to the upper
outlets and warmer air to the floor outlets.

6

(Floor): This mode directs most of the air to the

floor outlets. Use this mode to send air to the rear of
the vehicle. Keep the area under the front seats free of
objects that could obstruct airflow to the rear of the
vehicle.

The right knob can also be used to select defog or
defrost mode. For more information, see “Defogging
and Defrosting” later in this section.

3-25

Outside Air: This mode will be automatically selected
when your vehicle is in any mode except maximum
air conditioning.

9

(Fan): Turn the left knob clockwise or

counterclockwise to increase or decrease the fan
speed. Turn the knob to 0 to turn off the fan. The fan
must be turned on for the air conditioning compressor
to operate.

Temperature Control: Use the driver’s and
passenger’s levers to increase or decrease the air
temperature inside your vehicle.

#

(Air Conditioning): Press this button to turn the

air conditioning system on or off. When it is pressed, an
indicator light in the button will come on to let you
know that air conditioning is activated.

You may notice a slight change in engine performance
when the air conditioning compressor shuts off and
turns on again. This is normal. The system is designed
to make adjustments to help with fuel economy while
still maintaining the selected temperature.

On hot days, open the windows to let hot inside air
escape; then close them. This helps to reduce the time
it takes for your vehicle to cool down. It also helps
the system to operate more efficiently.

The air conditioning system removes moisture from the
air, so you may sometimes notice a small amount of
water dripping underneath your vehicle while idling
or after turning off the engine. This is normal.

#

MAX (Maximum Air Conditioning): Turn the

right knob to this position for maximum air conditioning.
This will select air conditioning and recirculation for
maximum cooling of your vehicle.

Recirculation: This mode keeps outside air from
coming in the vehicle. It can be used to prevent outside
air and odors from entering your vehicle or help heat
or cool the air inside your vehicle more quickly.
This mode will automatically be selected when you
select maximum air conditioning.

3-26

(

(Heated Seats): Press this button to turn on the

heated seats. The button on the left controls the driver’s
seat and the button on the right controls the passenger’s
seat. See Heated Seats on page 1-4 for additional
information.

Defogging and Defrosting

Fog on the inside of windows is a result of high humidity,
or moisture, condensing on the cool window glass.
This can be minimized if the climate control system is
used properly. There are two modes to clear fog or frost
from your windshield. Use the defog mode to clear
the windows of fog or moisture and warm the
passengers. Use the defrost mode to remove fog or
frost from the windshield more quickly.

Turn the right knob to select the defog or defrost mode.

-

(Defog): This mode directs air to the windshield

and the floor outlets. When you select this mode,
the system turns off recirculation and runs the air
conditioning compressor unless the outside temperature
is at or below freezing. The recirculation mode cannot
be selected while in the defog mode.

0

(Defrost): This mode directs most of the air to the

windshield and the side window outlets, with some
air directed to the floor outlets. In this mode, the system
will automatically turn off recirculation and run the air
conditioning compressor, unless the outside temperature
is at or below freezing. Recirculation cannot be
selected while in the defrost mode.

Do not drive the vehicle until all the windows are clear.

3-27

Rear Window Defogger

The rear window defogger uses a warming grid to
remove fog from the rear window.

<

(Rear Window Defogger): Press this button to

turn the rear window defogger on or off. An indicator
light in the button will come on to let you know that the
rear window defogger is activated.

The rear window defogger will turn off about 10 minutes
after the button is pressed. If turned on again, the
defogger will only run for about five minutes before
turning off. The defogger can also be turned off
by pressing the button again or by turning off
the engine.

Notice: Do not use anything sharp on the inside
of the rear window. If you do, you could cut or
damage the warming grid, and the repairs would
not be covered by your warranty. Do not attach
a temporary vehicle license, tape, a decal or
anything similar to the defogger grid.

Outlet Adjustment

k

(Open): Turn the thumbwheel to this position to

open the air outlets.

l

(Closed): Turn the thumbwheel to this position to

close the air outlets.

Use the louvers located on the air outlets to change the
direction of the airflow.

Operation Tips

•

Clear away any ice, snow, or leaves from the air
inlets at the base of the vehicle that may block
the flow of air into your vehicle.

•

Use of non-GM approved hood deflectors may
adversely affect the performance of the system.

•

Keep the path under the front seats clear of objects
to help circulate the air inside of your vehicle more
effectively.

3-28

Rear Climate Control System

Your vehicle may have a rear climate control system
that allows the driver to adjust the fan speed for the rear
seating area. This system works with the main climate
control system in your vehicle.

This lever is located below the main climate control
system on the instrument panel. Use this lever to adjust
the fan speed for the rear seat passengers.

9

(Fan): Slide the lever to 1, 2, or 3 to increase or

decrease airflow to the rear seating area. Slide the fan
knob to 0 to turn the fan off.

AUX: Slide the lever to AUX to allow the rear
passengers to adjust the temperature and airflow to the
rear seating area.

Your vehicle may also have a rear climate control
system that allows the rear passengers to adjust the
temperature and fan speed for the rear seating area.

3-29

When the front climate control is in AUX and the rear
climate control fan or temperature button is pressed, the
display will show the same airflow modes as the front
climate control system. See Dual Climate Control
System on page 3-25

The front control must be in AUX position to enable
adjustment of the temperature and fan speed on the rear
control system. If it is not in AUX, pressing the fan or
temperature button on the rear climate control will show
a DISABLED message on the rear seat entertainment
system display.

t r

(Decrease Setting): Press this button to

decrease the fan or temperature setting when arrows
are active in the display.

[ u

(Increase Setting): Press this button to

increase the fan or temperature setting when arrows are
active in display.

9

(Fan): Press this button to increase or decrease

fan speed. After pressing this button, arrows and a fan
will appear in the display. The arrows indicate that to
increase or decrease fan speed, you need to press
either the left or right arrow button. The displayed arrows
and fan will disappear after a few seconds.

b

(Temperature): Press this button to increase or

decrease temperature. After pressing this button, arrows
and a temperature scale will appear in the display.
The arrows indicate that to increase or decrease
temperature, you need to press either the left or right
arrow button. The displayed arrows and temperature
scale will disappear after a few seconds.

3-30

Rear Air Outlets

The outlet behind the left rear seat is the cold air
return outlet. Be sure to keep it free from obstructions.
Also, keep the area around the base of the center
instrument panel console, between and under the front
seats, free of objects that could also obstruct airflow
to the rear seating area.

For more information on how to use the main climate
control system, see Dual Climate Control System
on page 3-25. For information on ventilation, see
Outlet Adjustment on page 3-28.

Warning Lights, Gages, and
Indicators

This part describes the warning lights and gages that
may be on your vehicle. The pictures will help you
locate them.

Warning lights and gages can signal that something is
wrong before it becomes serious enough to cause
an expensive repair or replacement. Paying attention
to your warning lights and gages could also save you
or others from injury.

Warning lights come on when there may be or is a
problem with one of your vehicle’s functions. As you
will see in the details on the next few pages, some
warning lights come on briefly when you start the engine
just to let you know they’re working. If you are familiar
with this section, you should not be alarmed when
this happens.

Gages can indicate when there may be or is a problem
with one of your vehicle’s functions. Often gages
and warning lights work together to let you know when
there’s a problem with your vehicle.

When one of the warning lights comes on and stays
on when you are driving, or when one of the gages
shows there may be a problem, check the section
that tells you what to do about it. Please follow
this manual’s advice. Waiting to do repairs can be
costly — and even dangerous. So please get to know
your warning lights and gages. They’re a big help.

3-31

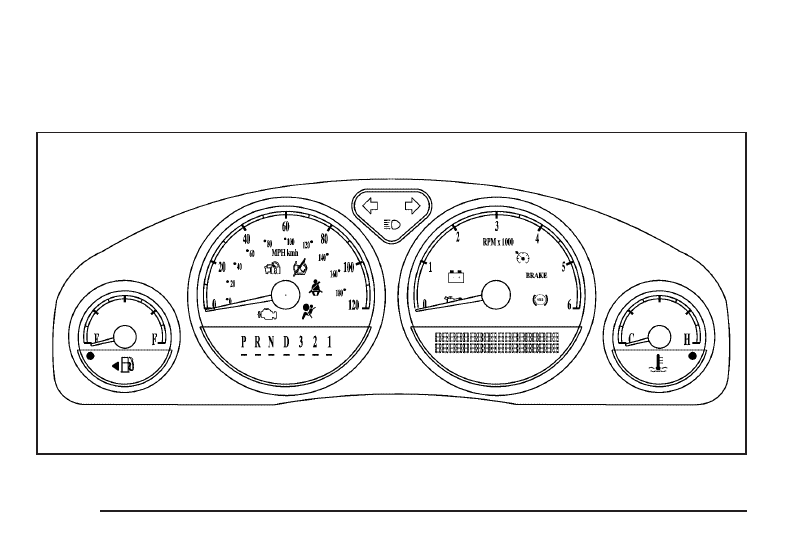

Instrument Panel Cluster

Your instrument panel cluster is designed to let you know at a glance how your vehicle is running. You’ll know how
fast you’re going, how much fuel you’re using, and many other things you’ll need to drive safely and economically.
The indicator warning lights and gages are explained on the following pages.

United States version shown, Canada similar

3-32

Speedometer and Odometer

Your speedometer lets you see your speed in both
miles per hour (mph) and kilometers per hour (km/h).
Your odometer shows how far your vehicle has
been driven, in either miles (used in the United States)
or kilometers (used in Canada).

Your vehicle has a tamper-resistant odometer.

You may wonder what happens if your vehicle needs
a new odometer installed. The new one can be set
to the mileage total of the old odometer.

Trip Odometer

The trip odometer can display how far you have driven
since you last reset it.

For more information see DIC Operation and Displays
on page 3-46.

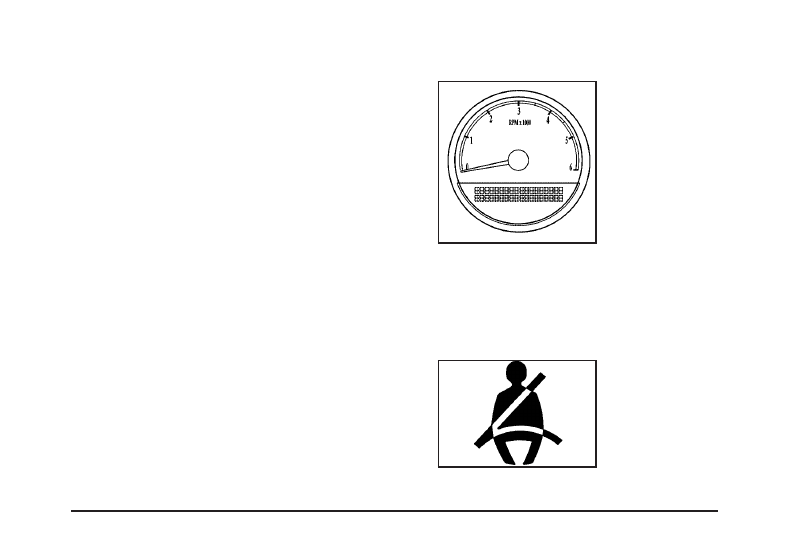

Tachometer

The tachometer
displays the engine
speed in revolutions
per minute (rpm).

Safety Belt Reminder Light

When the key is turned to RUN or START, a chime
will come on for several seconds to remind people to
fasten their safety belts.

The safety belt light will
also come on and stay
on for several seconds.
If the driver’s belt is
already buckled, neither
the chime nor the light
will come on.

3-33

Passenger Safety Belt Reminder
Light

Several seconds after the key is turned to RUN or
START, a chime will be provided for several seconds
to remind the front passenger to buckle their safety
belt. This would only occur if the passenger airbag is
enabled. See Passenger Sensing System on page 1-62
for more information. The passenger safety belt light
will also be provided and stay on for several seconds,
then it will flash for several more. You should have
the passenger buckle their safety belt.

This chime and light will be
repeated if the passenger
remains unbuckled and
the vehicle is in motion.

If the passenger’s safety belt is buckled, neither the
chime nor the light will be provided.

Airbag Readiness Light

There is an airbag readiness light on the instrument
panel, which shows the airbag symbol. The system
checks the airbag’s electrical system for malfunctions.
The light comes on if there is an electrical problem.
The system check includes the airbag sensor, the airbag
modules, the wiring and the diagnostic module. For
more information on the airbag system, see Airbag
System on page 1-54.

This light will come on
when you start your
vehicle, and it will flash
for a few seconds.
Then the light should go
out. This means the
system is ready.

If the airbag readiness light stays on after you start
the vehicle or comes on when you are driving,
your airbag system may not work properly. Have your
vehicle serviced right away.

3-34

{

CAUTION:

If the airbag readiness light stays on after
you start your vehicle, it means the airbag
system may not be working properly. The
airbags in your vehicle may not inflate in a
crash, or they could even inflate without a
crash. To help avoid injury to yourself or
others, have your vehicle serviced right away
if the airbag readiness light stays on after
you start your vehicle.

The airbag readiness light should flash for a few
seconds when you turn the ignition key to RUN.
If the light doesn’t come on then, have it fixed so it
will be ready to warn you if there is a problem.

Passenger Airbag Status Indicator

Your vehicle has the passenger sensing system.
Your instrument panel has a passenger airbag
status indicator.

When the ignition key is turned to RUN or START, the
passenger airbag status indicator will light ON and
OFF, or the symbol for on and off, for several seconds
as a system check. Then, after several more seconds,
the status indicator will light either ON or OFF, or either
the on or off symbol to let you know the status of the
right front passenger’s frontal airbag and side impact
airbag (if equipped).

Passenger Airbag Status Indicator – United States

Passenger Airbag Status Indicator – Canada

3-35

If the word ON or the on symbol is lit on the passenger
airbag status indicator, it means that the right front
passenger’s airbag or airbags are enabled (may inflate).

{

CAUTION:

If the on indicator comes on when you have
a rear-facing child restraint installed in the
right front passenger’s seat, it means that
the passenger sensing system has not
turned off the passenger’s frontal airbag and
seat-mounted side impact airbag (if equipped).
A child in a rear-facing child restraint can be
seriously injured or killed if the right front
passenger’s airbag inflates. This is because
the back of the rear-facing child restraint
would be very close to the inflating airbag.
Do not use a rear-facing child restraint in the
right front passenger’s seat.

If the word OFF or the off symbol is lit on the airbag
status indicator, it means that the passenger sensing
system has turned off the right front passenger’s
airbag or airbags. See Passenger Sensing System on
page 1-62 for more on this, including important
safety information.

If, after several seconds, all status indicator lights
remain on, or if there are no lights at all, there may be
a problem with the lights or the passenger sensing
system. See your dealer for service.

{

CAUTION:

If the off indicator and the airbag readiness
light ever come on together, it means that
something may be wrong with the airbag
system. If this ever happens, have the vehicle
serviced promptly, because an adult-size
person sitting in the right front passenger seat
may not have the protection of the airbags.
See Airbag Readiness Light on page 3-34.

3-36

Charging System Light

The charging system light
will come on briefly when
you turn on the ignition,
but the engine is not
running, as a check to
show you it is working.

It should go out once the engine is running. If it stays
on, or comes on while you are driving, you may have
a problem with the charging system. It could indicate
that you have problems with a generator drive belt,
or another electrical problem. Have it checked
right away. Driving while this light is on could drain
your battery.

If you must drive a short distance with the light on,
be certain to turn off all your accessories, such as the
radio and air conditioner.

Brake System Warning Light

When the ignition is on, the brake system warning light
will come on when you set your parking brake. The
light will stay on if your parking brake doesn’t release
fully. If it stays on after your parking brake is fully
released, it means you have a brake problem.

Your vehicle’s hydraulic brake system is divided into
two parts. If one part isn’t working, the other part can
still work and stop you. For good braking, though,
you need both parts working well.

If the warning light comes on, there could be a brake
problem. Have your brake system inspected right away.

This light should come on briefly when you turn the
ignition key to RUN. If it doesn’t come on then, have it
fixed so it will be ready to warn you if there’s a problem.

United States

Canada

3-37

If the light comes on while you are driving, pull off the
road and stop carefully. You may notice that the pedal is
harder to push. Or, the pedal may go closer to the
floor. It may take longer to stop. If the light is still on,
have the vehicle towed for service. See Anti-Lock Brake
System Warning Light on page 3-38 and Towing Your
Vehicle on page 4-37.

{

CAUTION:

Your brake system may not be working
properly if the brake system warning light is
on. Driving with the brake system warning
light on can lead to an accident. If the light
is still on after you have pulled off the road
and stopped carefully, have the vehicle towed
for service.

Anti-Lock Brake System Warning
Light

Your vehicle may have
this light. If it does, the
anti-lock brake system
warning light should come
on for a few seconds
when you turn the ignition
key to RUN.

If the anti-lock brake system warning light stays on
longer than normal after you’ve started your engine, turn
the ignition off. Or, if the light comes on and stays on
when you’re driving, stop as soon as possible and turn
the ignition off. Then start the engine again to reset
the system. If the light still stays on, or comes on again
while you’re driving, the anti-lock brake system needs
service and you don’t have anti-lock brakes.

The anti-lock brake system warning light should come
on briefly when you turn the ignition key to RUN. If
the light doesn’t come on then, have it fixed so it will be
ready to warn you if there is a problem.

3-38

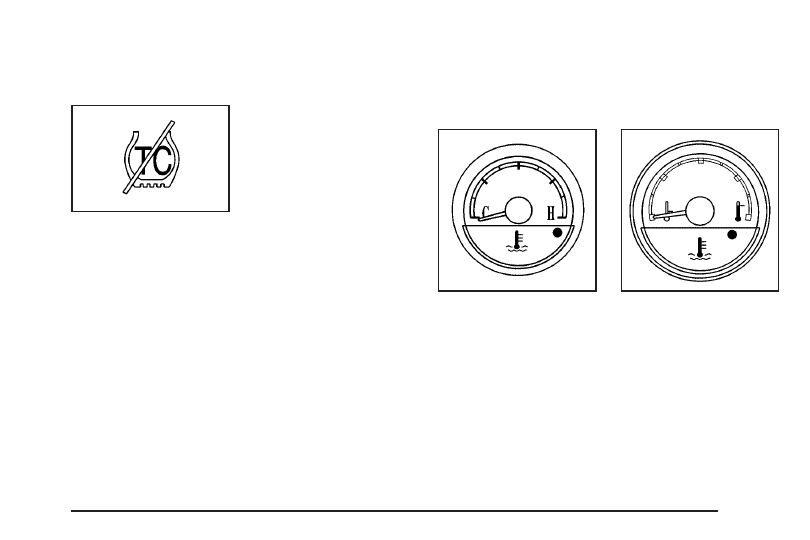

Traction Control System (TCS)
Warning Light

Your vehicle is equipped
with a traction control
system warning light.

The traction control system warning light may come on
for the following reasons:

•

If you turn the system off by pressing the traction
control button. To turn the system back on, press
the button again. The warning light should go
off. See Traction Control System (TCS) on page 4-9
for more information.

•

If there’s a brake system problem that is specifically
related to traction control, the traction control
system will turn off and the warning light will come
on. If your brakes begin to overheat, the traction
control system will turn off and the warning light
will come on until your brakes cool down.

•

If the traction control system is affected by an
engine-related problem, the system will turn off
and the warning light will come on.

If the traction control system warning light comes on
and stays on for an extended period of time when the
system is turned on, your vehicle needs service.

Engine Coolant Temperature Gage

This gage shows the engine coolant temperature.
If the red gage lamp turns on, your engine is too hot!

It means that your engine coolant has overheated. If you
have been operating your vehicle under normal driving
conditions, you should pull off the road, stop your
vehicle and turn off the engine as soon as possible.

See Engine Overheating on page 5-24.

United States

Canada

3-39

Malfunction Indicator Lamp

Check Engine Light

Your vehicle is equipped
with a computer which
monitors operation of the
fuel, ignition, and emission
control systems.

This system is called OBD II (On-Board
Diagnostics-Second Generation) and is intended to
assure that emissions are at acceptable levels for the
life of the vehicle, helping to produce a cleaner
environment. The check engine light comes on to
indicate that there is a problem and service is required.
Malfunctions often will be indicated by the system
before any problem is apparent. This may prevent more
serious damage to your vehicle. This system is also
designed to assist your service technician in correctly
diagnosing any malfunction.

Notice: If you keep driving your vehicle with
this light on, after awhile, your emission controls
may not work as well, your fuel economy may not be
as good, and your engine may not run as smoothly.
This could lead to costly repairs that may not be
covered by your warranty.

Notice: Modifications made to the engine,
transaxle, exhaust, intake, or fuel system of your
vehicle or the replacement of the original tires with
other than those of the same Tire Performance
Criteria (TPC) can affect your vehicle’s emission
controls and may cause this light to come on.
Modifications to these systems could lead to costly
repairs not covered by your warranty. This may
also result in a failure to pass a required Emission
Inspection/Maintenance test.

This light should come on, as a check to show you it
is working, when the ignition is on and the engine is not
running. If the light does not come on, have it repaired.
This light will also come on during a malfunction in
one of two ways:

•

Light Flashing — A misfire condition has been
detected. A misfire increases vehicle emissions
and may damage the emission control system on
your vehicle. Diagnosis and service may be
required.

3-40
