Instrument Panel Cluster

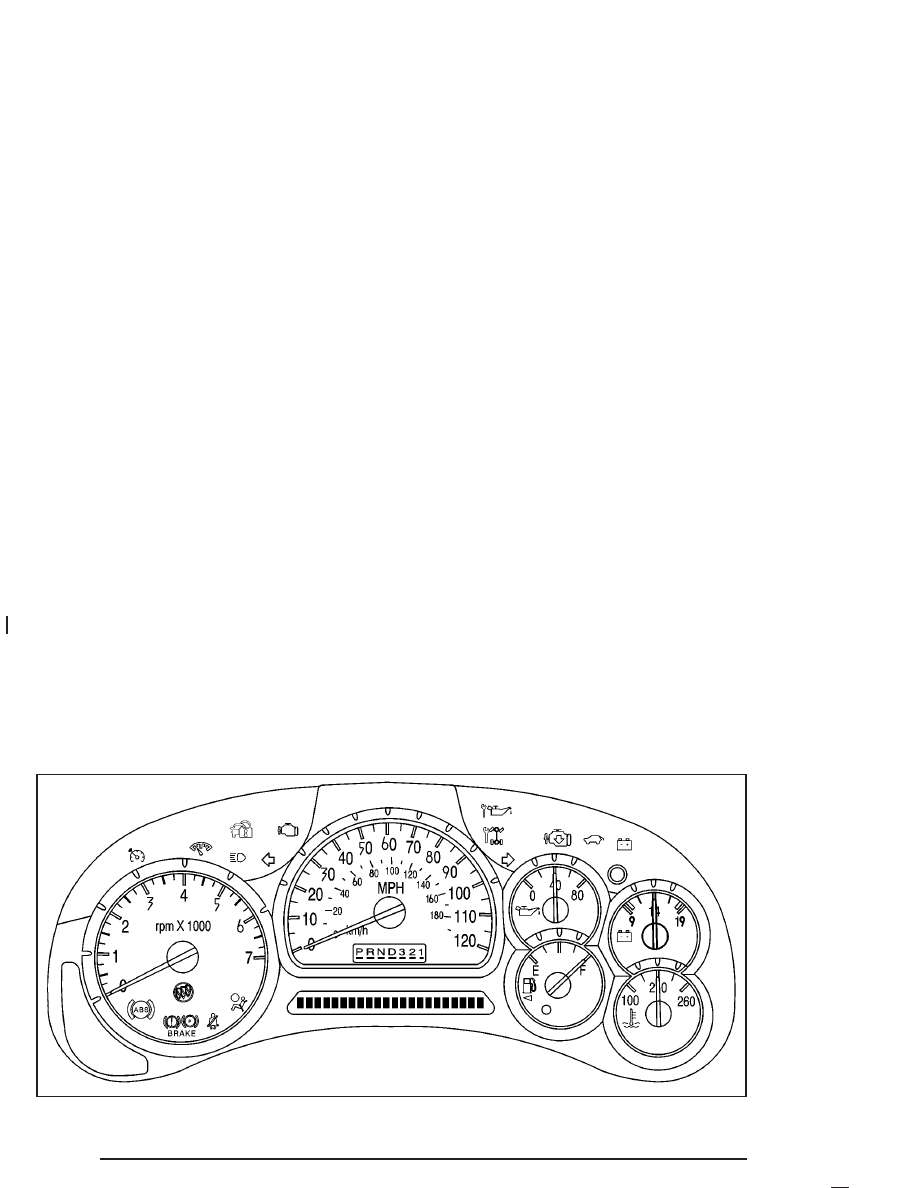

Your instrument panel cluster is designed to let you know at a glance how your vehicle is running. You’ll know how
fast you’re going, about how much fuel you’ve used, and many other things you’ll need to know to drive safely
and economically.

United States version shown, Canada similar

3-28

Speedometer and Odometer

Your speedometer lets you see your speed in both
miles per hour (mph) and kilometers per hour (km/h).

Your odometer shows how far your vehicle has
been driven, in either miles (used in the United States)
or kilometers (used in Canada).

The odometer mileage can be checked without the
vehicle running. Simply press the trip stem located on
the instrument panel cluster.

You may wonder what happens if your vehicle needs a
new odometer installed. The new one will be set to
the correct mileage total of the old odometer.

Trip Odometer

The trip odometer can tell you how far your vehicle has
been driven since you last set the trip odometer to zero.

The trip odometer is part of the Driver Information
Center (DIC). Press and release the trip stem located
on the instrument panel cluster to display the trip
odometer. Press and hold the trip stem to reset the trip
odometer once it is displayed. Press and hold the
trip stem for a few seconds to reset the trip odometer
to the mileage since the vehicle was last started.

Tachometer

The tachometer displays the engine speed in revolutions
per minute (rpm).

Notice: If you operate the engine with the
tachometer in the shaded warning area, your vehicle
could be damaged, and the damages would not be
covered by your warranty. Do not operate the engine
with the tachometer in the shaded warning area.

3-29

Safety Belt Reminder Light

When the key is turned to RUN, a chime will come on
for several seconds to remind people to fasten their
safety belts, unless the driver’s safety belt is already
buckled.

The safety belt light will
also come on and stay
on for several seconds,
then it will flash for
several more.

If the driver’s belt is already buckled, neither the chime
nor the light will come on.

Air Bag Readiness Light

There is an air bag readiness light on the instrument
panel, which shows the air bag symbol. The system
checks the air bag’s electrical system for malfunctions.
The light tells you if there is an electrical problem.
The system check includes the air bag sensors, the air
bag modules, the wiring and the crash sensing and
diagnostic module. For more information on the air bag
system, see Air Bag Systems on page 1-45.

This light will come on
when you start your
vehicle, and it will flash
for a few seconds.
Then the light should
go out. This means the
system is ready.

If the air bag readiness light stays on after you start the
vehicle or comes on when you are driving, your air
bag system may not work properly. Have your vehicle
serviced right away.

3-30

{

CAUTION:

If the air bag readiness light stays on after you
start your vehicle, it means the air bag system
may not be working properly. The air bags in
your vehicle may not inflate in a crash, or they
could even inflate without a crash. To help avoid
injury to yourself or others, have your vehicle
serviced right away if the air bag readiness light
stays on after you start your vehicle.

The air bag readiness light should flash for a few
seconds when you turn the ignition key to RUN. If the
light doesn’t come on then, have it fixed so it will
be ready to warn you if there is a problem.

Charging System Light

The charging system light
will come on briefly when
you turn on the ignition,
but the engine is not
running, as a check to
show you it is working.

It should go out once the engine is running. If it stays
on, or comes on while you are driving, you may have
a problem with the charging system. It could indicate
that you have problems with a generator drive belt,
or another electrical problem. Have it checked
right away. Driving while this light is on could drain
your battery.

If you must drive a short distance with the light on,
be certain to turn off all your accessories, such as the
radio and air conditioner.

3-31

Voltmeter Gage

When your engine is not
running, but the ignition is
on (in RUN), this gage
shows your battery’s state
of charge in DC volts.

When the engine is running, the gage shows the
condition of the charging system. Readings between
the low and high warning zones indicate the normal
operating range.

Readings in the low warning zone may occur when a
large number of electrical accessories are operating in
the vehicle and the engine is left idling for an extended
period. This condition is normal since the charging
system is not able to provide full power at engine idle.

As engine speeds are increased, this condition should
correct itself as higher engine speeds allow the charging
system to create maximum power.

You can only drive for a short time with the reading
in either warning zone. If you must drive, turn off
all unnecessary accessories.

Readings in either warning zone indicate a possible
problem in the electrical system. Have the vehicle
serviced as soon as possible.

Brake System Warning Light

When the ignition is on, the brake system warning light
will come on when you set your parking brake. The
light will stay on if your parking brake doesn’t release
fully. If it stays on after your parking brake is fully
released, it means you have a brake problem. A chime
may also sound when the light comes on.

Your vehicle’s hydraulic brake system is divided into
two parts. If one part isn’t working, the other part can still
work and stop you. For good braking, though, you
need both parts working well.

3-32

If the warning light comes on, there could be a brake
problem. Have your brake system inspected right away.

This light should come on briefly when you turn the
ignition key to RUN. If it doesn’t come on then, have it
fixed so it will be ready to warn you if there’s a problem.

If the light comes on while you are driving, pull off the
road and stop carefully. You may notice that the pedal is
harder to push. Or, the pedal may go closer to the
floor. It may take longer to stop. If the light is still on,
have the vehicle towed for service. See Towing
Your Vehicle on page 4-45.

{

CAUTION:

Your brake system may not be working properly
if the brake system warning light is on. Driving
with the brake system warning light on can lead
to an accident. If the light is still on after you
have pulled off the road and stopped carefully,
have the vehicle towed for service.

United States

Canada

3-33

Anti-Lock Brake System Warning
Light

With the anti-lock brake
system, this light will come
on when you start your
engine and may stay on
for several seconds.
That’s normal. A chime
may also sound when
the light comes on.

If the light stays on, or comes on when you’re driving,
your vehicle needs service. If the regular brake system
warning light isn’t on, you still have brakes, but you
don’t have anti-lock brakes. If the regular brake system
warning light is also on, you don’t have anti-lock brakes
and there’s a problem with your regular brakes.
See Brake System Warning Light on page 3-32 earlier
in this section.

The anti-lock brake system warning light should come
on briefly when you turn the ignition key to RUN.
If the light doesn’t come on then, have it fixed so it will
be ready to warn you if there is a problem.

Engine Coolant Temperature Gage

This gage shows the engine coolant temperature. If the
gage pointer moves into the red area, the engine
coolant has overheated.

If you have been operating your vehicle under normal
driving conditions, you should pull off the road, stop your
vehicle and turn off the engine as soon as possible.

See Engine Overheating on page 5-29.

United States

Canada

3-34

Malfunction Indicator Lamp

Check Engine Light

Your vehicle is equipped
with a computer which
monitors operation of the
fuel, ignition and emission
control systems.

This system is called OBD II (On-Board
Diagnostics-Second Generation) and is intended to
assure that emissions are at acceptable levels for the
life of the vehicle, helping to produce a cleaner
environment. The check engine light comes on to
indicate that there is a problem and service is required.
Malfunctions often will be indicated by the system
before any problem is apparent. This may prevent more
serious damage to your vehicle. This system is also
designed to assist your service technician in correctly
diagnosing any malfunction.

Notice: If you keep driving your vehicle with this
light on, after a while, your emission controls may
not work as well, your fuel economy may not be as
good and your engine may not run as smoothly.
This could lead to costly repairs that may not be
covered by your warranty.

Notice: Modifications made to the engine,
transmission, exhaust, intake or fuel system of your
vehicle or the replacement of the original tires
with other than those of the same Tire Performance
Criteria (TPC) can affect your vehicle’s emission
controls and may cause this light to come on.
Modifications to these systems could lead to costly
repairs not covered by your warranty. This may
also result in a failure to pass a required Emission
Inspection/Maintenance test.

3-35

This light should come on, as a check to show you it is
working, when the ignition is on and the engine is
not running. If the light does not come on, have it
repaired. This light will also come on during a
malfunction in one of two ways:

•

Light Flashing — A misfire condition has been
detected. A misfire increases vehicle emissions and
may damage the emission control system on your
vehicle. Diagnosis and service may be required.

•

Light On Steady — An emission control system
malfunction has been detected on your vehicle.
Diagnosis and service may be required.

If the Light is Flashing

The following may prevent more serious damage to
your vehicle:

•

Reducing vehicle speed.

•

Avoiding hard accelerations.

•

Avoiding steep uphill grades.

•

If you are towing a trailer, reduce the amount of
cargo being hauled as soon as it is possible.

If the light stops flashing and remains on steady,
see “If the Light Is On Steady” following.

If the light continues to flash, when it is safe to do so,
stop the vehicle. Find a safe place to park your vehicle.
Turn the key off, wait at least 10 seconds and restart the
engine. If the light remains on steady, see “If the Light Is
On Steady” following. If the light is still flashing, follow the
previous steps, and see your dealer for service as soon
as possible.

3-36

If the Light Is On Steady

You may be able to correct the emission system
malfunction by considering the following:

Did you recently put fuel into your vehicle?

If so, reinstall the fuel cap, making sure to fully install
the cap. See Filling Your Tank on page 5-8. The
diagnostic system can determine if the fuel cap has
been left off or improperly installed. A loose or missing
fuel cap will allow fuel to evaporate into the atmosphere.
A few driving trips with the cap properly installed
should turn the light off.

Did you just drive through a deep puddle of water?

If so, your electrical system may be wet. The condition
will usually be corrected when the electrical system
dries out. A few driving trips should turn the light off.

Have you recently changed brands of fuel?

If so, be sure to fuel your vehicle with quality fuel.
See Gasoline Octane on page 5-5. Poor fuel quality will
cause your engine not to run as efficiently as designed.
You may notice this as stalling after start-up,
stalling when you put the vehicle into gear, misfiring,
hesitation on acceleration or stumbling on acceleration.
(These conditions may go away once the engine is
warmed up.) This will be detected by the system and
cause the light to turn on.

If you experience one or more of these conditions,
change the fuel brand you use. It will require at least
one full tank of the proper fuel to turn the light off.

If none of the above steps have made the light turn off,
your dealer can check the vehicle. Your dealer has
the proper test equipment and diagnostic tools to fix
any mechanical or electrical problems that may
have developed.

3-37

Emissions Inspection and Maintenance
Programs

Some state/provincial and local governments have or
may begin programs to inspect the emission control
equipment on your vehicle. Failure to pass this
inspection could prevent you from getting a vehicle
registration.

Here are some things you need to know to help your
vehicle pass an inspection:

Your vehicle will not pass this inspection if the check
engine light is on or not working properly.

Your vehicle will not pass this inspection if the OBD
(on-board diagnostic) system determines that critical
emission control systems have not been completely
diagnosed by the system. The vehicle would be
considered not ready for inspection. This can happen
if you have recently replaced your battery or if your
battery has run down. The diagnostic system is
designed to evaluate critical emission control systems
during normal driving. This may take several days
of routine driving. If you have done this and your vehicle
still does not pass the inspection for lack of OBD
system readiness, your GM dealer can prepare the
vehicle for inspection.

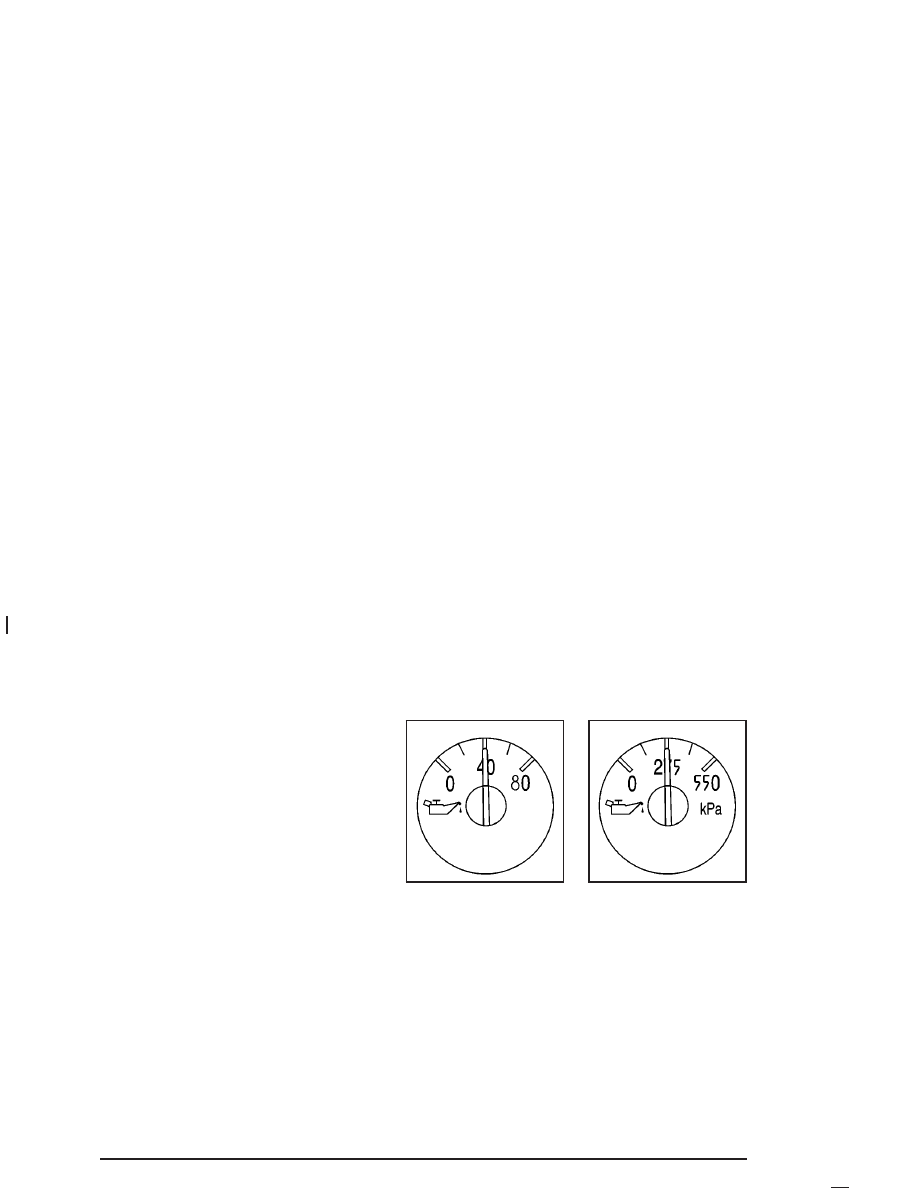

Oil Pressure Gage

The oil pressure gage shows the engine oil pressure in
psi (pounds per square inch) when the engine is running.
Canadian vehicles indicate pressure in kPa (kilopascals).

Oil pressure may vary with engine speed, outside
temperature and oil viscosity, but readings above the
low pressure zone indicate the normal operating range.

United States

Canada

3-38

A reading in the low pressure zone may be caused by
a dangerously low oil level or other problems causing
low oil pressure.

{

CAUTION:

Do not keep driving if the oil pressure is low.
If you do, your engine can become so hot that
it catches fire. You or others could be burned.
Check your oil as soon as possible and have
your vehicle serviced.

Notice: Lack of proper engine oil maintenance
may damage the engine. The repairs would not
be covered by your warranty. Always follow
the maintenance schedule in this manual for
changing engine oil.

Change Engine Oil Light

This light is displayed
when the engine oil
needs to be changed.

Once the engine oil has been changed, the change
engine oil light must be reset. Until it is reset, the light
will be displayed when the engine is on.

3-39

Security Light

This light will come on
briefly when you turn
the key toward START.

The light will stay on until the engine starts. If the light
flashes, the Passlock

®

system has entered a tamper

mode. If the vehicle fails to start, see Passlock

®

on page 2-19.

If the light comes on continuously while driving and
stays on, there may be a problem with the Passlock

®

system. Your vehicle will not be protected by Passlock

®

,

and you should see your dealer.

Also, see Content Theft-Deterrent on page 2-17 for
additional information regarding the security light.

Cruise Control Light

Your vehicle may have this
feature. The cruise light
appears whenever you set
your cruise control.

Reduced Engine Power Light

This light is displayed
when a noticeable
reduction in the vehicle’s
performance may occur.

The vehicle may be driven at a reduced speed when
the reduced engine power light is on but acceleration
and speed may be reduced. The performance may
be reduced until the next time you drive your vehicle.
If this light stays on, see your dealer as soon as possible
for diagnosis and repair.

3-40

This light may also come on if there is a problem with
the Electronic Throttle Control (ETC) system. If this
happens, take the vehicle in for service as soon
as possible.

Service All-Wheel Drive Light

This light should come on
briefly when you turn on
the ignition, as a check to
show you it is working.

The service all-wheel drive light comes on to indicate
that there may be a problem with the drive system and
service is required. Malfunctions can be indicated by
the system before any problem is apparent, which may
prevent serious damage to the vehicle. This system
is also designed to assist your service technician
in correctly diagnosing a malfunction.

Check Gages Warning Light

The check gages light will
come on briefly when you
are starting the engine.

If the light comes on and stays on while you are driving,
check your coolant temperature and engine oil pressure
gages to see if they are in the warning zones.

Gate Ajar Light

If this light comes on,
your liftgate or liftglass
is not completely shut.

Close the liftgate or liftglass. Never drive with the liftgate
or liftglass even partially open.

3-41

Fuel Gage

When the ignition is on, the fuel gage tells you about
how much fuel you have remaining.

Here are four things that some owners ask about.
None of these show a problem with your fuel gage:

•

At the gas station, the gas pump shuts off before
the gage reads full.

•

It takes a little more or less fuel to fill up than the
gage indicated. For example, the gage may have
indicated the tank was half full, but it actually took
a little more or less than half the tank’s capacity
to fill the tank.

•

The gage moves a little when you turn a corner or
speed up.

•

The gage doesn’t go back to empty when you turn
off the ignition.

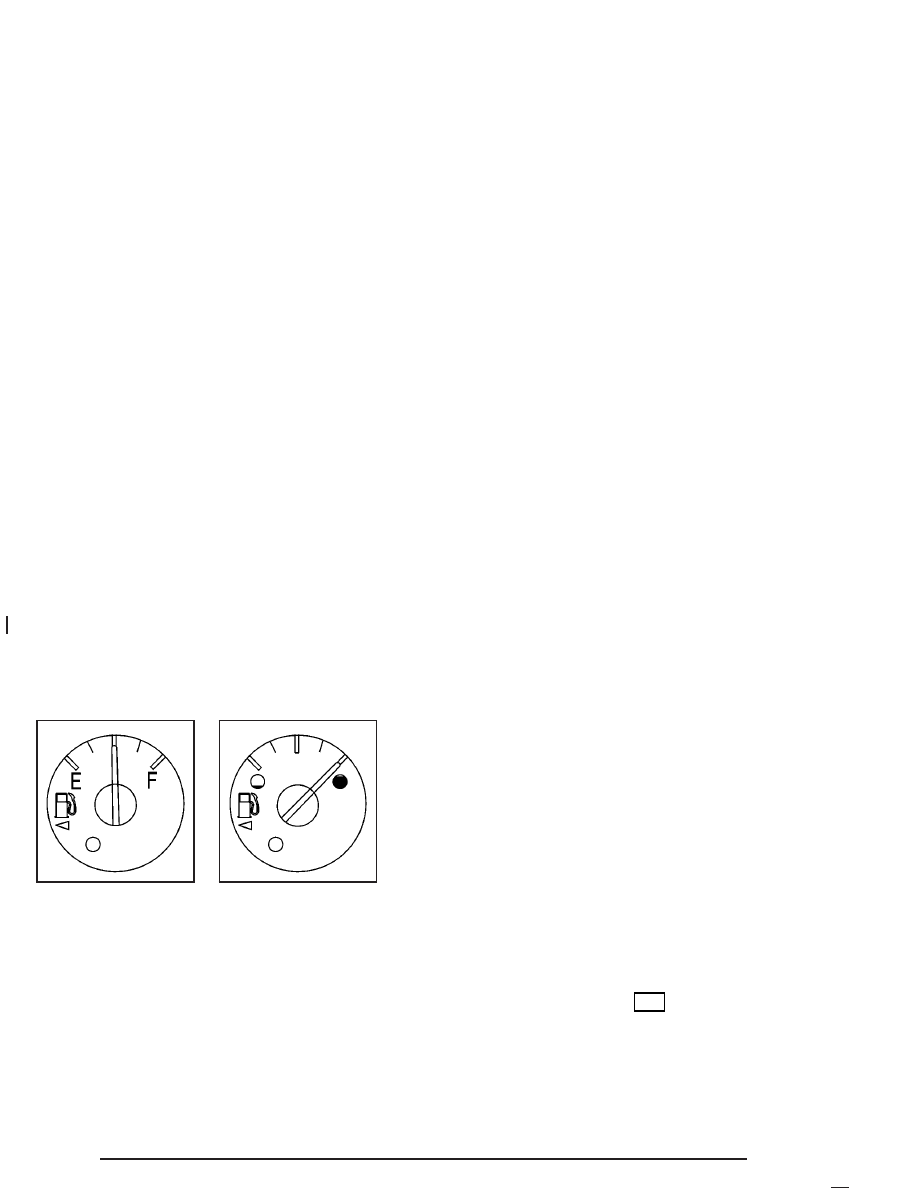

Low Fuel Warning Light

The light next to the fuel gage will come on briefly when
you are starting the engine.

This light comes on when the fuel tank is low on fuel. To
turn it off, add fuel to the fuel tank. See Fuel on page 5-4.

United States

Canada

3-42

Driver Information Center (DIC)

The DIC display is located on the instrument panel
cluster above the steering wheel. The DIC can display
information such as the trip odometer, fuel economy and
personalization features. The DIC buttons are located
on the steering wheel.

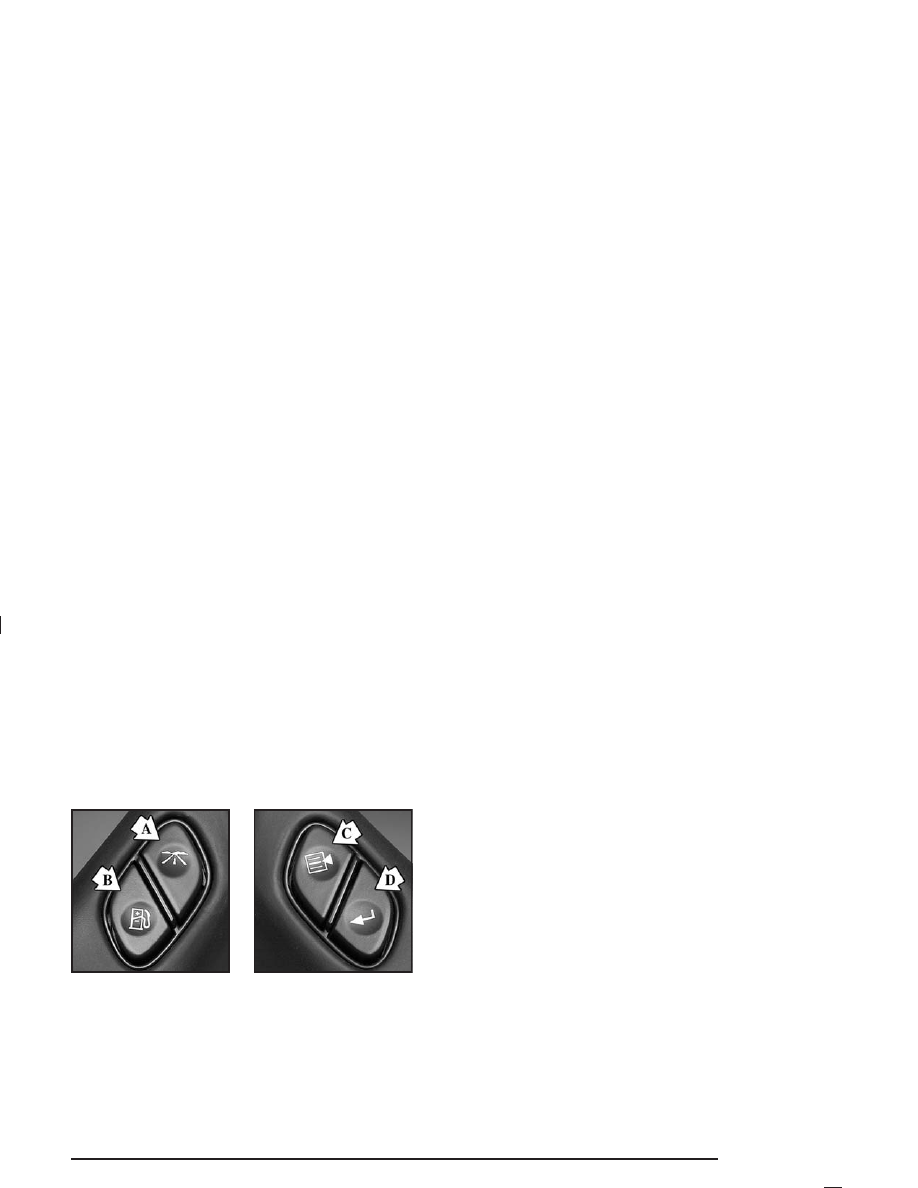

A. Trip Information: Press this button to display the

odometer, trip odometer and the timer.

B. Fuel Information: Press this button to display the

current range, average fuel economy, instant
fuel economy and engine oil life.

C. Personalization: Press this button to change

personal settings for some of the options on your
vehicle.

D. Select: Press this button to reset certain functions

and turn off or acknowledge messages on the DIC.

DIC Operation and Displays

The DIC comes on when the ignition is on. After a short
delay the DIC will display the current driver and the
information that was last displayed before the engine
was turned off.

If a problem is detected, a warning message will appear
on the display. Pressing the trip stem will acknowledge
any warning or service messages. Pressing any of
the DIC steering wheel buttons (Trip Information,
Fuel Information, Personalization or Select button) will
also acknowledge any warnings or service messages.

3-43
