5-6

Instruments and Controls

To adjust for compass variance, use
the following procedure:

Compass Variance (Zone)
Procedure

1. Do not set the compass zone

when the vehicle is moving. Only
set it when the vehicle is in
P (Park).

Press the vehicle information
button until PRESS

V

TO SET

COMPASS ZONE: ## displays.

2. Find the vehicle's current

location and variance zone
number on the map.

Zones 1 through 15 are
available.

3. Press and hold the set/reset

button to scroll through and
select the appropriate
variance zone.

4. Press the trip/fuel button until

the vehicle heading, for
example, N for North, is
displayed in the DIC.

5. If calibration is necessary,

calibrate the compass. See
“Compass Calibration
Procedure” following.

Compass Calibration

The compass can be manually
calibrated. Only calibrate the
compass in a magnetically clean
and safe location, such as an open
parking lot, where driving the
vehicle in circles is not a danger.
It is suggested to calibrate away
from tall buildings, utility wires,
manhole covers, or other industrial
structures, if possible.

If CAL should ever appear in the
DIC display, the compass should be
calibrated.

Instruments and Controls

5-7

If the DIC display does not show a
heading, for example, N for North,
or the heading does not change
after making turns, there may be a
strong magnetic field interfering with
the compass. Such interference
may be caused by a magnetic CB or
cell phone antenna mount, a
magnetic emergency light, magnetic
note pad holder, or any other
magnetic item. Turn off the vehicle,
move the magnetic item, then turn
on the vehicle and calibrate the
compass.

To calibrate the compass, use the
following procedure:

Compass Calibration Procedure

1. Before calibrating the compass,

make sure the compass is set to
the variance zone in which the
vehicle is located. See
“Compass Variance (Zone)
Procedure” earlier in this
section.

Do not operate any switches
such as window, sunroof,
climate controls, seats, etc.
during the calibration procedure.

2. Press the vehicle information

button until PRESS

V

TO

CALIBRATE COMPASS
displays.

3. Press the set/reset button to

start the compass calibration.

4. The DIC will display

CALIBRATING COMPASS :
TURN IN CIRCLES. Drive the
vehicle in tight circles at less
than 5 mph (8 km/h) to complete
the calibration. The DIC will
display COMPASS
CALIBRATION COMPLETE
for a few seconds when the
calibration is complete. The DIC
display will then return to the
previous menu.

5-8

Instruments and Controls

Clock

To set the time and date:

1. Turn the ignition key to ACC/

ACCESSORY or ON/RUN.
Press

O

to turn the radio on.

2. Press

H

and the HR, MIN, MM,

DD, YYYY (hour, minute, month,
day, and year) displays.

3. Press the softkey located below

any one of the tabs that you
want to change.

4. To increase the time or date do

one of the following:

.

Press the softkey located
below the selected tab.

.

Press

¨

SEEK,

or

\

FWD.

.

Turn

f

clockwise.

5. To decrease the time or date do

one of the following:

.

Press

©

SEEK or

s

REV.

.

Turn

f

counterclockwise.

The date does not automatically
display. To see the date press

H

while the radio is on. The date with
display times out after a few
seconds and goes back to the
normal radio and time display.

To change the time default setting
from 12 hour to 24 hour or to
change the date default setting from
month/day/year to day/month/year:

1. Press

H

and then the softkey

located below the forward arrow
label. Once the time 12H and
24H, and the date MM/DD/YYYY
(month, day, and year) and DD/
MM/YYYY (day, month, and
year) displays.

2. Press the softkey located below

the desired option.

3. Press

H

again to apply the

selected default, or let the
screen time out.

Power Outlets

The accessory power outlets can be
used to connect electrical
equipment, such as a cellular
phone.

The accessory power outlets are
located on the rear of the center
storage console and in the rear
cargo compartment. There may be a
power outlet located inside the
instrument panel storage area below
the climate controls.

To use the outlets, remove the
cover. When not in use, always
cover the outlet with the
protective cap.

Instruments and Controls

5-9

Notice: Leaving electrical
equipment on for extended
periods will drain the battery.
Always turn off electrical
equipment when not in use and
do not plug in equipment that
exceeds the maximum 20 ampere
rating.

Certain electrical accessories may
not be compatible with the
accessory power outlet and could
result in blown vehicle or adapter
fuses. If you experience a problem,
see your dealer/retailer for
additional information on the
accessory power outlet.

Notice: Adding any electrical
equipment to your vehicle may
damage it or keep other
components from working as
they should. The repairs would
not be covered by your warranty.
Check with your dealer/retailer
before adding electrical
equipment.

When adding electrical equipment,
be sure to follow the installation
instructions included with the
equipment.

Notice: Improper use of the
power outlet can cause damage
not covered by the vehicle
warranty. Do not hang any type of
accessory or accessory bracket
from the plug because the power
outlets are designed for
accessory power plugs only.

Warning Lights,
Gages, and Indicators

Warning lights come on when there
could be a problem with a vehicle
function. Some warning lights come
on briefly when the engine is started
to indicate they are working.

Gages can indicate when there
could be a problem with a vehicle
function. Often gages and warning
lights work together to indicate a
problem with the vehicle.

When one of the warning lights
comes on and stays on while
driving, or when one of the gages
shows there may be a problem,
check the section that explains what
to do. Follow this manual's advice.
Waiting to do repairs can be costly
and even dangerous.

5-10

Instruments and Controls

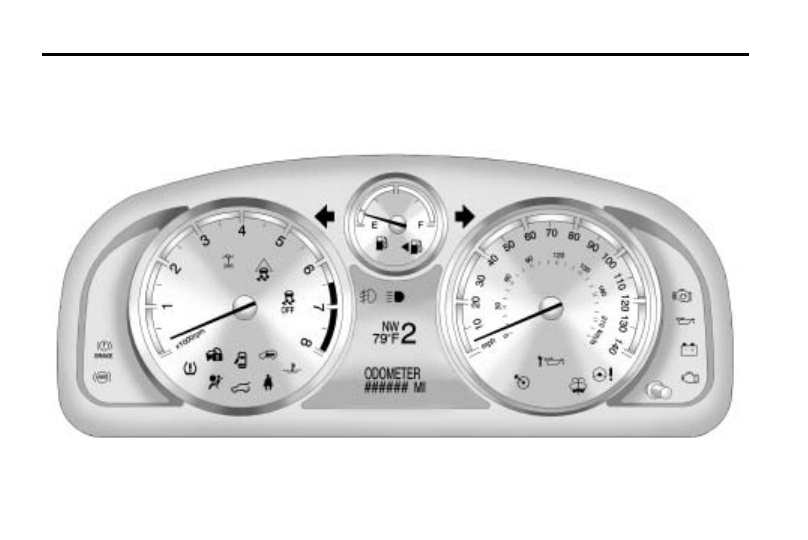

Instrument Cluster

United States Base version shown, Canada and Uplevel similar

Instruments and Controls

5-11

Speedometer

The speedometer shows the
vehicle's speed in both kilometers
per hour (km/h) and miles per
hour (mph).

Odometer

The odometer shows how far the
vehicle has been driven, in either
kilometers or miles.

This vehicle has a tamper-resistant
odometer. If the vehicle needs a
new odometer installed, the new
one is set to the mileage of the old
odometer. If this is not possible, it is
set at zero and a label is put on the
driver's door to show the old
mileage reading.

Trip Odometer

The trip odometer can record the
number of miles, used in the United
States, or kilometers, used in
Canada, traveled for up to two trips.

Cycle between the odometer and
trip odometers A and B by pressing
the reset button located in the lower
right area of the speedometer. Press
the reset button to tell how many
miles or kilometers have been
recorded on either Trip A or Trip B
since the trip odometer was last set
back to zero.

To reset each trip odometer to zero,
press and hold the reset button. The
reset button resets only the trip
odometer that is being displayed.
Each trip odometer must be reset
individually.

Tachometer

The tachometer displays the engine
speed in revolutions per
minute (rpm).

Fuel Gage

United States

Canada

When the ignition is on, the fuel
gage indicates how much fuel is left
in the tank.

When the indicator nears empty, the
low fuel light comes on. There is still
a little fuel left, but the fuel tank
should be refilled soon. See Low
Fuel Warning Light on page 5‑23
for more information.

An arrow on the fuel gage indicates
the side of the vehicle the fuel door
is on.

5-12

Instruments and Controls

Here are four things that some
owners ask about. None of these
means the fuel gage is not working
properly:

.

At the service station, the fuel
pump shuts off before the gage
reads full.

.

It takes a little more or less fuel
to fill up than the gage indicated.
For example, the gage may have
indicated the tank was half full,
but it actually took a little more
or less than half the tank's
capacity to fill the tank.

.

The gage moves a little while
turning a corner or speeding up.

.

The gage takes a few seconds
to stabilize after the ignition is
turned on, but it goes back to
empty when the ignition is
turned off.

For fuel tank capacity, see
Capacities and Specifications on
page 12‑2.

Safety Belt Reminders

Driver Safety Belt Reminder
Light

The driver safety belt reminder light
is on the instrument panel cluster.

When the engine is started this light
and the chime come on and stay on
for several seconds to remind the
driver to fasten the safety belt. The
light also begins to flash.

This cycle repeats if the driver
remains unbuckled and the vehicle
is moving.

If the driver safety belt is already
buckled, neither the light nor chime
comes on.

Passenger Safety Belt
Reminder Light

When the engine is started this light
and the chime come on and stay on
for several seconds to remind the
passenger to fasten their safety belt.
The light also begins to flash.

This cycle repeats if the passenger
remains unbuckled and the vehicle
is moving.

If the passenger safety belt is
buckled, neither the chime nor the
light comes on.

Instruments and Controls

5-13

The front passenger safety belt
warning light and chime may turn on
if an object is put on the seat such
as a briefcase, handbag, grocery
bag, laptop or other electronic
device. To turn off the warning light
and or chime, remove the object
from the seat or buckle the
safety belt.

Airbag Readiness Light

There is an airbag readiness light
on the instrument panel cluster,
which shows the airbag symbol. The
system checks the airbag's
electrical system for malfunctions.
The light indicates if there is an
electrical problem. The system
check includes the airbag sensor,
the pretensioners, the airbag
modules, the wiring and the crash
sensing and diagnostic module. For
more information on the airbag
system, see Airbag System on
page 3‑25.

{

WARNING

If the airbag readiness light stays
on after the vehicle is started or
comes on while driving, it means
the airbag system might not be
working properly. The airbags in
the vehicle might not inflate in a
crash, or they could even inflate
without a crash. To help avoid
injury, have the vehicle serviced
right away.

The airbag readiness light comes on
when the vehicle is started, and
flashes for a few seconds. The light
goes out when the system is ready.

If the airbag readiness light stays on
after the vehicle is started or comes
on while driving, the airbag system
may not work properly. Have the
vehicle serviced right away.

The airbag readiness light should
flash for a few seconds when the
engine is started. If the light does
not come on then, have it fixed
immediately. If there is a problem
with the airbag system, an airbag
Driver Information Center (DIC)
message may also come on. See
Driver Information Center (DIC) on
page 5‑25 for more information.

5-14

Instruments and Controls

Passenger Airbag Status
Indicator

The vehicle has the passenger
sensing system. See Passenger
Sensing System on page 3‑34 for
important safety information. The
instrument panel has a passenger
airbag status indicator.

United States

Canada

When the vehicle is started, the
passenger airbag status indicator
will light ON and OFF, or the symbol
for on and off, for several seconds
as a system check. If you are using
remote start, if equipped, to start the
vehicle from a distance, you may
not see the system check. Then,
after several more seconds, the
status indicator will light either ON
or OFF, or either the on or off
symbol to let you know the status of
the right front passenger frontal and
seat‐mounted side impact airbags.

If the word ON or the on symbol is
lit on the passenger airbag status
indicator, it means that the right
front passenger frontal airbag and
seat‐mounted side impact airbag
are enabled (may inflate).

If the word OFF or the off symbol is
lit on the airbag status indicator, it
means that the passenger sensing
system has turned off the right front
passenger frontal airbag and seat‐
mounted side impact airbag.

If, after several seconds, both status
indicator lights remain on, or if there
are no lights at all, there may be a
problem with the lights or the
passenger sensing system. See
your dealer/retailer for service.

Instruments and Controls

5-15

{

WARNING

If the airbag readiness light ever
comes on and stays on, it means
that something may be wrong
with the airbag system. To help
avoid injury to yourself or others,
have the vehicle serviced right
away. See Airbag Readiness
Light on page 5‑13 for more
information, including important
safety information.

Charging System Light

The charging system light comes on
briefly when the ignition is turned
on, but the engine is not running, as
a check to show the light is working.
It should go out when the engine is
started.

If the light stays on, or comes on
while driving, there could be a
problem with the electrical charging
system. Have it checked by your
dealer/retailer. Driving while this
light is on could drain the battery.

If a short distance must be driven
with the light on, be sure to turn off
all accessories, such as the radio
and air conditioner.

Malfunction
Indicator Lamp

A computer system called OBD II
(On-Board Diagnostics-Second
Generation) monitors operation of
the fuel, ignition, and emission
control systems. It ensures that
emissions are at acceptable levels
for the life of the vehicle, helping to
produce a cleaner environment.

This light comes on when the
ignition is on, but the engine is not
running, as a check to show it is
working. If it does not, have the
vehicle serviced by your dealer/
retailer.

5-16

Instruments and Controls

If the check engine light comes on
and stays on, while the engine is
running, this indicates that there is
an OBD II problem and service is
required.

Malfunctions often are indicated by
the system before any problem is
apparent. Being aware of the light
can prevent more serious damage
to the vehicle. This system assists
the service technician in correctly
diagnosing any malfunction.

Notice: If the vehicle is
continually driven with this light
on, after a while, the emission
controls might not work as well,
the vehicle's fuel economy might
not be as good, and the engine
might not run as smoothly. This
could lead to costly repairs that
might not be covered by the
vehicle warranty.

Notice: Modifications made to the
engine, transmission, exhaust,
intake, or fuel system of the
vehicle or the replacement of the
original tires with other than
those of the same Tire
Performance Criteria (TPC) can
affect the vehicle's emission
controls and can cause this light
to come on. Modifications to
these systems could lead to
costly repairs not covered by the
vehicle warranty. This could also
result in a failure to pass a
required Emission Inspection/
Maintenance test. See
Accessories and Modifications on
page 10‑3.

This light comes on during a
malfunction in one of two ways:

Light Flashing: A misfire condition
has been detected. A misfire
increases vehicle emissions and
could damage the emission control
system on the vehicle. Diagnosis
and service might be required.

The following can prevent more
serious damage to the vehicle:

.

Reduce vehicle speed.

.

Avoid hard accelerations.

.

Avoid steep uphill grades.

.

If towing a trailer, reduce the
amount of cargo being hauled as
soon as it is possible.

If the light continues to flash, when
it is safe to do so, stop the vehicle.
Find a safe place to park the
vehicle. Turn the key off, wait at
least 10 seconds, and restart the
engine. If the light is still flashing,
follow the previous steps and see
your dealer/retailer for service as
soon as possible.

Instruments and Controls

5-17

Light On Steady: An emission
control system malfunction has
been detected on the vehicle.
Diagnosis and service might be
required.

An emission system malfunction
might be corrected.

.

Make sure the fuel cap is fully
installed. See Filling the Tank on
page 9‑50. The diagnostic
system can determine if the fuel
cap has been left off or
improperly installed. A loose or
missing fuel cap allows fuel to
evaporate into the atmosphere.
A few driving trips with the cap
properly installed should turn the
light off.

.

If the vehicle has been driven
through a deep puddle of water,
the vehicle's electrical system
might be wet. The condition is
usually corrected when the
electrical system dries out. A few
driving trips should turn the
light off.

.

Make sure to fuel the vehicle
with quality fuel. Poor fuel quality
causes the engine not to run as
efficiently as designed and may
cause: stalling after start-up,
stalling when the vehicle is
changed into gear, misfiring,
hesitation on acceleration,
or stumbling on acceleration.
These conditions might go away
once the engine is warmed up.

If one or more of these
conditions occurs, change the
fuel brand used. It will require at
least one full tank of the proper
fuel to turn the light off.

See Gasoline Specifications on

page 9‑48.

If none of the above have made the
light turn off, your dealer/retailer can
check the vehicle. The dealer/
retailer has the proper test
equipment and diagnostic tools to
fix any mechanical or electrical
problems that might have
developed.

Emissions Inspection and
Maintenance Programs

Some state/provincial and local
governments have or might begin
programs to inspect the emission
control equipment on the vehicle.
Failure to pass this inspection could
prevent getting a vehicle
registration.

Here are some things to know to
help the vehicle pass an inspection:

.

The vehicle will not pass this
inspection if the check engine
light is on with the engine
running, or if the key is in ON/
RUN and the light is not on.

5-18

Instruments and Controls

.

The vehicle will not pass this
inspection if the OBD II
(on-board diagnostic) system
determines that critical emission
control systems have not been
completely diagnosed by the
system. The vehicle would be
considered not ready for
inspection. This can happen if
the battery has recently been
replaced or if the battery has run
down. The diagnostic system is
designed to evaluate critical
emission control systems during
normal driving. This can take
several days of routine driving.
If this has been done and the
vehicle still does not pass the
inspection for lack of OBD II
system readiness, your dealer/
retailer can prepare the vehicle
for inspection.

Service Vehicle Soon
Light

The service vehicle soon light
comes on if a condition exists that
may require the vehicle to be taken
in for service.

If the light comes on, take the
vehicle to your dealer/retailer for
service as soon as possible.

Brake System Warning
Light

United States

Canada

The brake indicator light should
come on briefly as the engine is
started. If it does not come on have
the vehicle serviced by your dealer/
retailer.

When the ignition is on, the brake
system warning light comes on
when the parking brake is set. The
light stays on if the parking brake
does not fully release. If it stays on
after the parking brake is fully
released, there is a brake problem.
Have the brake system inspected
immediately.

Instruments and Controls

5-19

{

WARNING

The brake system might not be
working properly if the brake
system warning light is on.
Driving with the brake system
warning light on can lead to a
crash. If the light is still on after
the vehicle has been pulled off
the road and carefully stopped,
have the vehicle towed for
service.

If the light comes on while driving, a
chime sounds. Pull off the road and
stop. The pedal might be harder to
push or go closer to the floor.
It might also take longer to stop.
If the light is still on, have the
vehicle towed for service. See
Driving Characteristics and Towing
Tips on page 9‑53.

Antilock Brake System
(ABS) Warning Light

For vehicles with the Antilock Brake
System (ABS), this light should
come on briefly as the engine is
started. If it does not come on have
the vehicle serviced by your dealer/
retailer.

If the ABS light stays on longer than
a few seconds after engine is
started, or comes on and stays on
while driving, try resetting the
system. To reset the system:

1. While driving, pull over when it is

safe to do so.

2. Place the vehicle in P (PARK).

3. Turn off the ignition.

4. Then restart the engine.

If the ABS light remains on after
resetting the system or comes on
again while driving, the vehicle
needs service. If the ABS light is on,
but the regular brake system
warning light is not on, the antilock
brakes are not working properly, but
the regular brakes are still
functioning. Have the vehicle
serviced right away. If both brake
lights are on, the vehicle does not
have antilock brakes, and there is a
problem with the regular brakes as
well. Have the vehicle towed for
service. See Towing the Vehicle on
page 10‑78.

All-Wheel-Drive Light

This light comes on when there is a
malfunction in the All-Wheel Drive
(AWD) system.

5-20

Instruments and Controls

This light flashes when the AWD
system is temporarily disabled.

For more information see All-Wheel
Drive on page 9‑38.

Power Steering Warning
Light

For 4‐cylinder vehicles with Electric
Power Steering (EPS), this light
comes on briefly when the ignition is
turned to ON/RUN as a check to
show it is working.

If it does not come on have the
vehicle serviced by your dealer/
retailer.

If the EPS light stays on, or comes
on while driving, the EPS system
may not be working. If this happens,
see your dealer/retailer for service.

StabiliTrak

®

Indicator

Light

The StabiliTrak

®

light comes on

briefly as the engine is started. If it
does not come on have the vehicle
serviced by your dealer/retailer.

This light flashes while the
StabiliTrack or the Traction Control
System (TCS) is working. The light
comes on when the ESP has been
turned off and if there is a problem
with the StabiliTrak or the TCS. See
Traction Control System (TCS) on
page 9‑40 and StabiliTrak System
on page 9‑41 for more information.

Traction Control System
(TCS) Warning Light

This light comes on briefly as the
engine is started. If it does not come
on have the vehicle serviced by
your dealer/retailer.

It also comes on when the Traction
Control System (TCS) has been
turned off or when the Electronic
Stability Program (ESP) is not
ready. If there is a problem with the
TCS or the ESP, this light and the
TCS warning light comes on at the
same time. See Traction Control
System (TCS) on page 9‑40 and
StabiliTrak System on page 9‑41
for more information.

Instruments and Controls

5-21

Engine Coolant
Temperature Warning
Light

The engine coolant temperature
light should come on briefly as the
engine is started. If it does not come
on have the vehicle serviced by
your dealer/retailer.

Notice: Driving with the engine
coolant temperature warning light
on could cause the vehicle to
overheat. See Engine Overheating
on page 10‑20. The vehicle's
engine could be damaged, and it
might not be covered by the
vehicle warranty. Never drive with
the engine coolant temperature
warning light on.

If this light comes on and stays on,
the engine has overheated. Pull
over and see Engine Overheating
on page 10‑20 for more information.

Tire Pressure Light

For vehicles with a tire pressure
monitoring system, this light comes
on briefly when the engine is
started. It provides information
about tire pressures and the Tire
Pressure Monitoring System.

When the Light is On Steady

This indicates that one or more of
the tires are significantly
underinflated.

A tire pressure message in the
Driver Information Center (DIC), can
accompany the light. See Tire
Messages on page 5‑37 for more
information. Stop as soon as
possible, and inflate the tires to the
pressure value shown on the tire
loading information label. See Tire
Pressure on page 10‑50 for more
information.

When the Light Flashes First and
Then is On Steady

This indicates that there may be a
problem with the Tire Pressure
Monitor System. The light flashes
for about a minute and stays on
steady for the remainder of the
ignition cycle. This sequence
repeats with every ignition cycle.
See Tire Pressure Monitor
Operation on page 10‑54 for more
information.
