Saturn Relay (2007 year). Manual - part 2

The other lever is
located on the rear
of the seat.

To adjust the second row bucket seats forward or
rearward, do the following:

1. Lift up either lever and slide the seat forward

or rearward.

2. Release the lever when the seat is in the

desired position.

3. Push and pull on the seat to make sure it is

locked.

Folding or Reclining the Seatbacks

The seatback on a bucket seat can either
be folded forward or reclined using the nylon strap
or the recline lever.

To fold the seatback forward, do the following:

1. Pull the nylon strap, located on the rear right

hand side of the seat, or lift the recline lever,
located on the front right hand side of the
seatback to release the seatback.

Nylon Strap

Recline Lever

17

Notice: Folding a rear seat with the safety
belts still fastened may cause damage to the
seat or the safety belts. Always unbuckle
the safety belts and return them to their normal
stowed position before folding a rear seat.

2. Fold the seatback forward.

{

CAUTION:

If the seatback is not locked, it could
move forward in a sudden stop or crash.
That could cause injury to the person
sitting there. Always push and pull on the
seatback to be sure it is locked.

To raise the seatback to the upright position from
a reclined position, do the following:

1. Pull the nylon strap or lift the recline lever

while raising the seatback until it locks to
the upright position.

2. Push and pull on the seatback to check that it

is locked.

To recline the seatback, do the following:

1. Pull the nylon strap or lift the recline lever.

2. Press back on the seatback until it is in

the desired position

3. Let go of the strap or lever.

18

Removing the Bucket Seats

To remove the bucket seats, do the following:

1. Make sure the head restraint is in the

fully lowered position.

Notice: Folding a rear seat with the safety
belts still fastened may cause damage to the
seat or the safety belts. Always unbuckle
the safety belts and return them to their normal
stowed position before folding a rear seat.

2. Fold the seatback flat on the seat, by either

pulling on the nylon strap, located on the rear
right hand side of the seat, or by lifting the
recline lever, located on the front right
hand side of the seatback.

3. Lift either one of the adjuster levers and slide

the seat to the most rearward position. See
“Adjusting the Bucket Seats Forward and
Rearward” earlier in this section.

4. Release the rear set of hooks from the floor

pins by pulling the nylon strap, located at the
base of the seat. Use the strap to guide
the seat forward.

19

5. To release the front seat hooks from the floor

pins, squeeze the angled bar, located beneath
the seat toward the straight crossbar.

6. Remove the seat by rocking it slightly forward,

then toward the rear of the vehicle while
pulling it out. This should be done in
one motion.

Installing the Bucket Seats

{

CAUTION:

A safety belt that is improperly routed, not
properly attached, or twisted will not
provide the protection needed in a crash.
The person wearing the belt could be
seriously injured. After installing the seat,
always check to be sure that the safety
belts are properly routed and attached,
and are not twisted.

Do not install the seat facing the rear of the
vehicle, as it will not lock into place. If more
storage room is needed behind the seat, slide the
seat forward.

Make sure the seat is in the full rear position
before beginning this procedure.

20

To install the bucket seats, do the following:

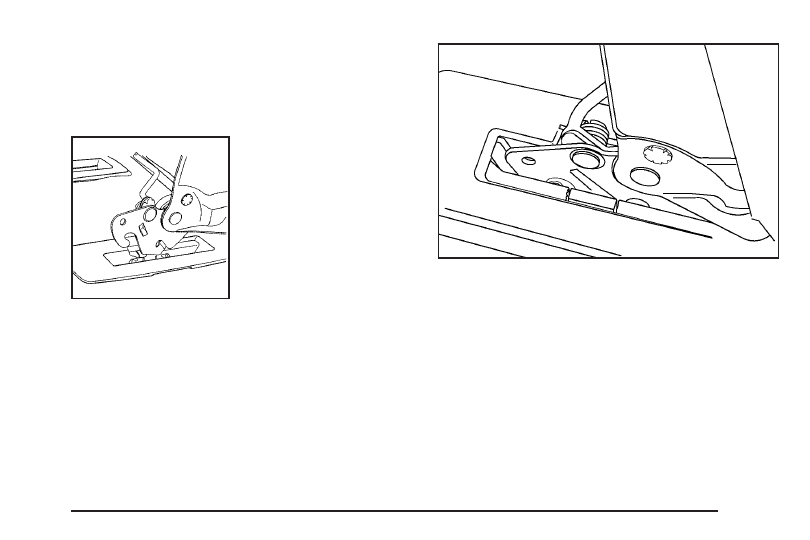

1. With the seat folded, squeeze the angled bar

beneath the seat toward the straight crossbar,
while placing the front hooks of the seat
into the front two floor pins.

2. Make sure the seat

is angled so that the
front seat hooks
clear the floor pins.
If the front hooks
are not attached
correctly, the seat’s
rear hooks will
not attach to the rear
set of floor pins.

If the front hooks are not attaching correctly,
check that the seat is in the full rear position.

3. Firmly push the rear seat hooks into the rear

floor pins by pushing down the rear of the seat.

21

{

CAUTION:

A seat that is not locked into place
properly can move around in a collision or
sudden stop. People in the vehicle could
be injured. Be sure to lock the seat into
place properly when installing it.

4. Check that the seat is locked by trying to

raise the seat.

5. Pull the nylon strap, located on the rear right

hand side of the seat, or lift the recline lever,
located on the front right hand side of the
seatback, to raise the seatback to the upright
position.

{

CAUTION:

If the seatback is not locked, it could
move forward in a sudden stop or crash.
That could cause injury to the person
sitting there. Always push and pull on the
seatback to be sure it is locked.

6. Push and pull on the seatback to make sure

that it is locked.

Captain Chairs

Your vehicle may have second row captain chairs.
If so, they can be adjusted forward or rearward
and the seatbacks can be adjusted.

22

Adjusting the Captain Chairs Forward
and Rearward

There are two manual adjustment bars on each
seat. One is located under the front of the
seat cushion. The other one is located under the
rear of the seat cushion.

Lift up either bar to slide the seat forward or
rearward. Release the lever. Push and pull on the
seat to make sure it is locked into place.

Folding or Reclining the Seatbacks

{

CAUTION:

If the seatback is not locked, it could
move forward in a sudden stop or crash.
That could cause injury to the person
sitting there. Always push and pull on the
seatback to be sure it is locked.

To recline the seatback, lift up on the recliner
lever located on the outboard side of the seat, then
move the seatback to the desired position.

To raise the seatback, lift up on the recliner lever
without applying pressure to the seatback.
Push and pull on the seatback to make sure it is
locked in place.

23

Notice: Folding a rear seat with the safety
belts still fastened may cause damage to the
seat or the safety belts. Always unbuckle
the safety belts and return them to their normal
stowed position before folding a rear seat.

To fold the seatback forward, lift up fully on the
recliner lever. Push the seatback forward until it
is flat.

The armrests can be lowered or raised for easier
entry or exit of the vehicle. If your vehicle has
captain chairs with side impact airbags, they will
have one armrest on the inboard side.

Removing a Captain Chair
(without a Side Impact Airbag)

If your vehicle has captain chairs with side impact
airbags, the seats cannot be removed. See
Where Are the Airbags? on page 86 for more
information.

To remove a captain chair, do the following:

1. Pull the nylon strap behind the seat to release

the rear hooks from the floor pins.

24

2. The seat can then be lifted off the front floor

pins and removed from the vehicle.

Installing a Captain Chair
(without a Side Impact Airbag)

{

CAUTION:

A safety belt that is improperly routed, not
properly attached, or twisted will not
provide the protection needed in a crash.
The person wearing the belt could be
seriously injured. After installing the seat,
always check to be sure that the safety
belts are properly routed and attached,
and are not twisted.

Do not put the seats in so they face rearward
because they will not latch that way. For the
second row, if you want more storage room behind
the seat, adjust the seat by sliding it forward.

Make sure the seatbacks are in the upright
position, the seat belts are on the correct side of
the seats and the seats are in the full rear position
before beginning this procedure.

25

To install a captain chair, do the following:

1. Hook the front latches over the front floor pins.

2. Push the rear of the seat down to lock the

rear latches onto the rear set of floor pins.

26

{

CAUTION:

A seat that is not locked into place
properly can move around in a collision or
sudden stop. People in the vehicle could
be injured. Be sure to lock the seat into
place properly when installing it.

3. Push and pull on the seat to be sure it is

properly attached.

Third Row Seat

Your vehicle may have a third row seat. It is a full
bench seat and may come with hideaway rear
storage bins. See Hideaway Rear Storage Bins on
page 174 for more information. The third row
seat can be removed and replaced, or with the
seatback folded, it will lie flat with the hideaway
rear storage bins.

Folding the Seatback(s)

Notice: Folding a rear seat with the safety
belts still fastened may cause damage to the
seat or the safety belts. Always unbuckle
the safety belts and return them to their normal
stowed position before folding a rear seat.

To fold down either side of the 50/50 split
bench seat, pull up on the lever located on the
back of the seat you want to fold, and push
the seatback down.

27

Returning the Seatback to an Upright
Position

{

CAUTION:

If the seatback is not locked, it could
move forward in a sudden stop or crash.
That could cause injury to the person
sitting there. Always push and pull on the
seatback to be sure it is locked.

To raise the seatback, do the following:

1. Move the second row seat completely forward

by using the manual adjustment bar under
either the front or rear of the seat cushion.

2. Open the liftgate.

3. From the rear of the vehicle, locate the

pullstrap attached to the lever on the back of
the seat and pull it to raise the seat.

4. Push and pull on the seat to make sure that it

is locked into the upright position.

28

Removing the Third Row Seat

1. Remove the hideaway rear storage bins, if

equipped. See Hideaway Rear Storage Bins
on page 174 for more information.

2. Make sure all items are off the seat.

Notice: Folding a rear seat with the safety
belts still fastened may cause damage to the
seat or the safety belts. Always unbuckle
the safety belts and return them to their normal
stowed position before folding a rear seat.

3. Put the seatback in its folded position before

removing the seat. See “Folding the Seatback”
previously.

4. From behind the seat, squeeze the release

handle until the pin indicators are fully out.
This indicates that the rear latches are
released from the floor. For ease of removing
the seat, squeeze the handle with the palm
of your hand up.

5. Lift the seat slightly from the floor to ensure

the latches are clear of the floor pins.

6. Pull the seat rearward and out of the vehicle.

The release handle can be used to carry
the seat.

29

Installing the Third Row Seat

{

CAUTION:

A safety belt that is improperly routed, not
properly attached, or twisted will not
provide the protection needed in a crash.
The person wearing the belt could be
seriously injured. After installing the seat,
always check to be sure that the safety
belts are properly routed and attached,
and are not twisted.

Do not put the third row seat in so it faces
rearward because it will not latch that way. The
seat has to go in before the hideaway rear storage
bins. See Hideaway Rear Storage Bins on
page 174 for more information.

Notice: Folding a rear seat with the safety
belts still fastened may cause damage to the
seat or the safety belts. Always unbuckle
the safety belts and return them to their normal
stowed position before folding a rear seat.

For ease of installing the seat, put the seat in the
folded position before beginning this procedure.

1. From the rear of the vehicle, place the

front hooks of the seat onto the front floor pins
in the third row. To do this, the seat will
need to be angled approximately 8-10 inches
(20–25 cm) from the floor so the front
hooks clear the rear floor pins and rear floor
cups. Use the release handle to guide the seat
into place.

If the front hooks are not attached correctly,
the rear latches will not attach to the rear set of
floor pins.

2. Firmly push the rear latches into the rear floor

pins by pushing down on the rear of the seat.

30

{

CAUTION:

A seat that is not locked into place
properly can move around in a collision or
sudden stop. People in the vehicle could
be injured. Be sure to lock the seat into
place properly when installing it.

3. Try to raise the seat to make sure that it is

locked down. The indicator pins will no
longer stick out when the seat is properly
latched into place.

{

CAUTION:

If the seatback is not locked, it could
move forward in a sudden stop or crash.
That could cause injury to the person
sitting there. Always push and pull on the
seatback to be sure it is locked.

4. Return the seatback to its upright position.

See “Returning the Seatback to an Upright
Position” earlier in this section.

31

Safety Belts

Safety Belts: They Are for Everyone

This part of the manual tells you how to use
safety belts properly. It also tells you some things
you should not do with safety belts.

{

CAUTION:

Do not let anyone ride where he or she
cannot wear a safety belt properly. If you
are in a crash and you are not wearing a
safety belt, your injuries can be much
worse. You can hit things inside the
vehicle or be ejected from it. You can be
seriously injured or killed. In the same
crash, you might not be, if you are
buckled up. Always fasten your safety
belt, and check that your passengers’
belts are fastened properly too.

32
