The fog lamps will turn off while the high-beam
headlamps are turned on.

Some localities have laws that require the headlamps to
be on along with the fog lamps.

Instrument Panel Brightness

D

Instrument Panel Brightness: The control for this

feature is located on the instrument panel to the right
of the steering wheel.

Turn the knob clockwise to brighten the lights or
counterclockwise to dim them.

Entry/Exit Lighting

The lamps inside your vehicle will go on when you open
any door. These lamps will fade out after about
20 seconds after all of the doors have been closed or
when the ignition is turned on. These lamps will also go
on when you press the trunk release, unlock symbol
button or the horn symbol on the keyless entry system
transmitter.

The lamps inside your vehicle will stay on for about
20 seconds after your key is removed from the ignition
to provide an illuminated exit.

Mirror Reading Lamps

Your vehicle has reading lamps on the rearview mirror.
Push the button to turn the reading lamps on and off.

Battery Run-Down Protection

Your vehicle is equipped with a battery saver feature
designed to protect your vehicle’s battery.

When any interior lamp is left on and the ignition is
turned off, the battery rundown protection system will
automatically turn the lamp off after 20 minutes. This will
avoid draining the battery.

Accessory Power Outlet(s)

The accessory power outlet can be used to connect
electrical equipment such as a cellular phone or
CB radio. The outlet can accept electrical equipment
rated at a maximum of 20 amps.

The accessory power outlet is located on the instrument
panel, under the radio.

To use the outlet, remove the cover. When not in use,
always cover the outlet with the protective cap.

Notice: Leaving electrical equipment on for
extended periods will drain the battery. Always turn
off electrical equipment when not in use and do not
plug in equipment that exceeds the maximum
amperage rating.

3-15

Certain electrical accessories may not be compatible
with the accessory power outlet and could result
in blown vehicle or adapter fuses. If you experience a
problem, see your dealer for additional information
on the accessory power outlet.

Notice: Adding any electrical equipment to your
vehicle may damage it or keep other components
from working as they should. The repairs would not
be covered by your warranty. Do not use equipment
exceeding maximum amperage rating. Check
with your dealer before adding electrical equipment.

When adding electrical equipment, be sure to follow
the installation instructions included with the equipment.

Notice: Improper use of the power outlet can
cause damage not covered by your warranty. Do not
hang any type of accessory or accessory bracket
from the plug because the power outlets are
designed for accessory power plugs only.

Ashtray(s) and Cigarette Lighter

Your vehicle may have an ashtray and cigarette lighter.
To use the lighter, located on the instrument panel
below the radio, push it in all the way and let go.
When it is ready, it will pop back out by itself.

Notice: Holding a cigarette lighter in while it is
heating will not allow the lighter to back away from
the heating element when it is hot. Damage from
overheating may occur to the lighter or heating
element, or a fuse could be blown. Do not hold a
cigarette lighter in while it is heating.

To clean the center console ashtray, remove the entire
ashtray and empty it.

Notice: If you put papers, pins, or other flammable
items in the ashtray, hot cigarettes or other
smoking materials could ignite them and possibly
damage your vehicle. Never put flammable items in
the ashtray.

3-16

Climate Controls

Climate Control System

With this system you can control the heating and
ventilation of your vehicle. You may also be able to
control the cooling of your vehicle, if equipped. The
in-between mode will be a combination of the two modes
that the control is selected between.

Temperature: Turn the left knob on the control panel to
adjust the temperature of the air in the vehicle. Turn
the knob clockwise or counterclockwise to increase or
decrease the temperature.

#

(Air Conditioning) (If Equipped): Press the left

knob on the control panel to turn the air conditioning
system on or off. An indicator light on the button
will come on to let you know the air conditioning is
activated. When the system is on, this setting cools and
dehumidifies the air entering your vehicle.

The air conditioning will not function if the fan is turned
off. If air conditioning is selected with fan off, the
LED light will flash three times and then turn off.

You may notice a slight change in engine performance
when the air conditioning compressor turns off and
turns on again. This is normal. The system is designed
to make adjustments to help with fuel economy while
still maintaining the selected temperature.

Air conditioning does not operate at temperature below
40°F (4°C). In temperatures above 40°F (4°C), the
air conditioning cannot be turned off in defrost
and floor/defog modes because it helps to remove
moisture from the vehicle. It also helps to keep
the windows clear.

On hot days, open the windows to let the hot inside air
escape; then close them. This helps reduce the time
it takes for your vehicle to cool down. It also helps the
system to operate more efficiently.

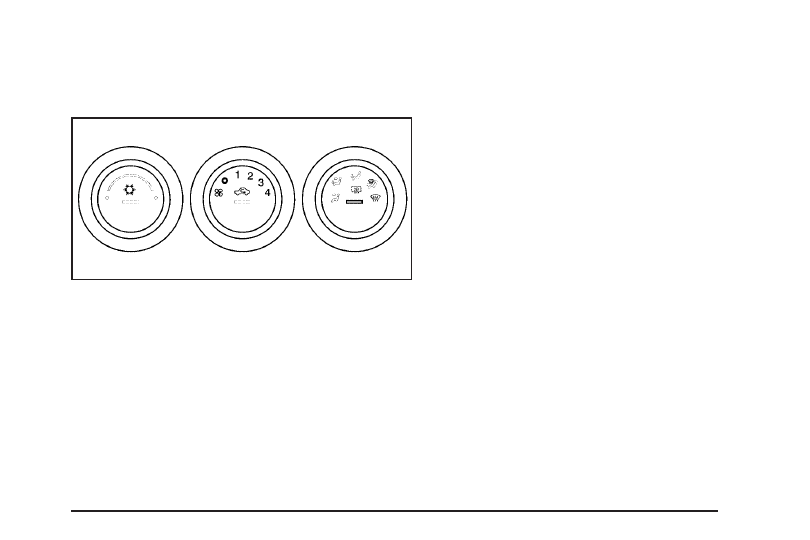

Climate Control System with Air Conditioning

shown, Climate Control System without

Air Conditioning similar

3-17

For quick cool down on hot days, do the following:

1. Select the vent mode.

2. Select recirculation mode.

3. Select the air conditioning to on.

4. Select the coolest temperature.

5. Select the highest fan speed.

Using these settings together for long periods of time
may cause the air inside of your vehicle to become too
dry. To prevent this from happening, after the air in
your vehicle has cooled, turn the recirculation mode off.

9

(Fan): Turn the center knob on the control panel

to control the fan speed. Turn the knob clockwise
or counterclockwise to increase or decrease the fan
speed.

9

(Off): Turn the center knob to this position to turn

the fan off.

?

(Recirculation): Press the center knob on the

control panel to recirculate air inside the vehicle
and prevent outside air from coming in. It can be used
to prevent outside odors from entering your vehicle
and cool the air inside your vehicle more quickly. Press
this button to turn the recirculation mode on or off.
An indicator light on the button will come on to let you
know the recirculation mode is activated.

Recirculation is available in the bi-level and vent modes.
If recirculation is selected in either floor/heat, floor/defog,
or defrost mode, the LED light will flash three times
indicating it is not available in that mode.

The right knob on the control panel is used to direct the
airflow inside your vehicle. Turn the knob to select
one of the following modes:

H

(Vent): Turn the right knob on the control panel to

this mode to direct air to the instrument panel outlets.

\

(Bi-Level): Turn the right knob on the control panel

to this mode to direct air to the instrument panel
outlets, and the remaining air to the floor outlets and the
defroster and side window outlets. Cooler air is
directed to the upper outlets and warmer air to the floor
outlets.

[

(Floor): Turn the right knob on the control panel to

this mode to direct most of the air to the floor outlets.
The remaining air is directed to the side window
and defroster outlets. Recirculation is not available in
this mode. If low or no airflow is on the passenger side,
ensure that the carpet covering is tucked under floor
outlets.

3-18

Defogging and Defrosting

Fog on the inside of windows is a result of high humidity
(moisture) condensing on the cool window glass. This
can be minimized if the climate control system is used
properly. There are two modes to clear fog or frost from
your windshield and side windows. Use the defog mode
to clear the windows of fog or moisture and warm the
passengers. Use the defrost mode to remove fog or frost
from the windshield more quickly. For best results, clear
all snow and ice from the windshield before defrosting.

To prevent fogging on the inside of the windows in modes
other than floor/defog and defrost, make sure the air
conditioning compressor, if equipped, is on and
recirculation mode is off

/

(Floor/Defog): Turn the right knob on the control

panel to this mode to direct the air to the windshield, the
side window outlets, and to the floor outlets. When you
select this mode, the system runs the air conditioning
compressor unless the outside temperature is near
freezing or below. Recirculation is not available in
this mode.

0

(Defrost): Turn the right knob on the control panel

to this mode to direct most of the air to the windshield,
and the side window outlets. When you select this mode,
the system runs the air conditioning compressor unless
the outside temperature is near or below freezing.

Do not drive the vehicle until all the windows are clear.

Rear Window Defogger

The rear window defogger uses a warming grid to remove
fog or frost from the rear window. Be sure to clear as
much snow from the rear window as possible. An
indicator light on the knob will come on to let you know
that the rear window defogger is activated. The rear
window defogger will turn off about fifteen minutes after
the knob is pressed. If turned on again, the defogger will
run for approximately seven and one-half minutes before
turning off. The defogger can also be turned off by
pressing the knob again or by turning off the engine.

Do not operate rear defogger when convertible top
is down.

=

(Rear Defogger): Press the right knob on the

control panel to turn the rear window defogger on or off.
Do not use rear defogger when the top is stowed.

Notice: Do not use anything sharp on the inside of
the rear window. If you do, you could cut or
damage the warming grid, and the repairs would not
be covered by your warranty. Do not attach a
temporary vehicle license, tape, a decal or anything
similar to the defogger grid.

3-19

Outlet Adjustment

Use the air outlets located in the center and on the side
of your instrument panel to direct the airflow.

Your vehicle has air outlets that allow you to adjust the
direction and amount of airflow inside the vehicle.
Move the louvers up or down to change the direction of
the airflow.

Operation Tips

•

Clear away any ice, snow or leaves from the air
inlets at the base of the windshield that may
block the flow of air into your vehicle.

•

Use of non-GM approved hood deflectors may
adversely affect the performance of the system.

•

Keep the path under the front seats clear of objects
to help circulate the air inside of your vehicle more
effectively.

Warning Lights, Gages, and
Indicators

This part describes the warning lights and gages that may
be on your vehicle. The pictures will help you locate them.

Warning lights and gages can signal that something is
wrong before it becomes serious enough to cause
an expensive repair or replacement. Paying attention to
your warning lights and gages could also save you
or others from injury.

Warning lights come on when there may be or is a
problem with one of your vehicle’s functions. As you will
see in the details on the next few pages, some
warning lights come on briefly when you start the
engine just to let you know they’re working. If you are
familiar with this section, you should not be alarmed
when this happens.

Gages can indicate when there may be or is a problem
with one of your vehicle’s functions. Often gages
and warning lights work together to let you know when
there’s a problem with your vehicle.

When one of the warning lights comes on and stays on
as you are driving, or when one of the gages shows
there may be a problem, check the section that tells you
what to do about it. Please follow this manual’s
advice. Waiting to do repairs can be costly — and even
dangerous. So please get to know your warning
lights and gages. They’re a big help.

3-20

Instrument Panel Cluster

Your instrument panel cluster is designed to let you know at a glance how your vehicle is running. You will know
how fast you are going, about how much fuel is left in the tank, and many other things you will need to drive safely
and economically.

United States Cluster shown, Canada similar

3-21

Speedometer and Odometer

Your speedometer lets you see your speed in both
miles per hour (mph) and kilometers per hour (km/h).

Your vehicle’s odometer works together with the
driver information center. If equipped, you can set a
Trip A and Trip B odometer. See “Trip Information”
under DIC Operation and Displays on page 3-36.

The odometer mileage can be checked without the
vehicle running. Simply open the driver’s door and the
mileage will be displayed briefly.

If your vehicle ever needs a new odometer installed, the
new one will be set to the correct mileage total of the
old odometer.

Tachometer

The tachometer displays
the engine speed in
revolutions per
minute (rpm).

Notice: If you operate the engine with the
tachometer in the shaded warning area, your vehicle
could be damaged, and the damages would not
be covered by your warranty. Do not operate
the engine with the tachometer in the shaded
warning area.

3-22

Safety Belt Reminder Light

When the key is turned to RUN or START, a chime will
come on for several seconds to remind people to
fasten their safety belts, unless the driver’s safety belt is
already buckled.

The safety belt light will
also come on and stay on
for several seconds, then it
will flash for several more.

This chime and light will be repeated if the driver
remains unbuckled and the vehicle is in motion.

If the driver’s belt is already buckled, neither the chime
nor the light will come on.

Passenger Safety Belt Reminder
Light

Several seconds after the key is turned to RUN or
START, a chime will sound for several seconds
to remind the front passenger to buckle their safety belt.
This would only occur if the passenger airbag is
enabled. See Passenger Sensing System on page 1-37
for more information. The passenger safety belt light
will also come on and stay on for several seconds, then
it will flash for several more.

This chime and light will be
repeated if the passenger
remains unbuckled and
the vehicle is in motion.

If the passenger’s safety belt is buckled, neither the
chime nor the light will come on.

3-23

Airbag Readiness Light

There is an airbag readiness light on the instrument
panel, which shows the airbag symbol. The system
checks the airbag’s electrical system for malfunctions.
The light tells you if there is an electrical problem.
The system check includes the airbag sensor, the airbag
modules, the wiring and the crash sensing and
diagnostic module. For more information on the airbag
system, see Airbag System on page 1-30.

This light will come on
when you start your
vehicle, and it will flash for
a few seconds. Then
the light should go out.
This means the system is
ready.

If the airbag readiness light stays on after you start the
vehicle or comes on when you are driving, your
airbag system may not work properly. Have your vehicle
serviced right away.

{

CAUTION:

If the airbag readiness light stays on after you
start your vehicle, it means the airbag system
may not be working properly. The airbags in
your vehicle may not inflate in a crash, or they
could even inflate without a crash. To help
avoid injury to yourself or others, have your
vehicle serviced right away if the airbag
readiness light stays on after you start your
vehicle.

The airbag readiness light should flash for a few
seconds when you turn the ignition key to RUN. If the
light does not come on then, have it fixed so it will
be ready to warn you if there is a problem.

3-24

Passenger Airbag Status Indicator

Your vehicle has the passenger sensing system.
Your instrument panel has a passenger airbag status
indicator.

The indicator next to the passenger airbag status
indicator lights is the passenger safety belt reminder
light. See Passenger Safety Belt Reminder Light
on page 3-23 for more information on that indicator.

When the ignition key is turned to RUN or START, the
passenger airbag status indicator will light ON and
OFF, or the symbol for on and off, for several seconds
as a system check. Then, after several more seconds,
the status indicator will light either ON or OFF, or either
the on or off symbol to let you know the status of the
right front passenger’s frontal airbag.

If the word ON or the on symbol is lit on the passenger
airbag status indicator, it means that the right front
passenger’s frontal airbag is enabled (may inflate).

{

CAUTION:

If the on indicator comes on when you have a
rear-facing child restraint installed in the right
front passenger’s seat, it means that the
passenger sensing system has not turned off
the passenger’s frontal airbag. A child in a
rear-facing child restraint can be seriously
injured or killed if the right front passenger’s
airbag inflates. This is because the back of the
rear-facing child restraint would be very close
to the inflating airbag. Do not use a rear-facing
child restraint in the right front passenger’s
seat if the airbag is turned on.

Passenger

Airbag Status

Indicator – United

States

Passenger

Airbag Status

Indicator – Canada

3-25

{

CAUTION:

Even though the passenger sensing system is
designed to turn off the passenger’s frontal
airbag under certain conditions, no system is
fail-safe, and no one can guarantee that an
airbag will not deploy under some unusual
circumstance, even though it is turned off.
General Motors recommends that rear-facing
child restraints be transported in vehicles with
a rear seat that will accommodate a rear-facing
child restraint, whenever possible.

If the word OFF or the off symbol is lit on the airbag
status indicator, it means that the passenger sensing
system has turned off the right front passenger’s frontal
airbag. See Passenger Sensing System on page 1-37
for more on this, including important safety information.

If, after several seconds, all status indicator lights
remain on, or if there are no lights at all, there may be a
problem with the lights or the passenger sensing
system. See your dealer for service.

{

CAUTION:

If the off indicator and the airbag readiness
light ever come on together, it means that
something may be wrong with the airbag
system. If this ever happens, have the vehicle
serviced promptly, because an adult-size
person sitting in the right front passenger seat
may not have the protection of the frontal
airbag. See Airbag Readiness Light on
page 3-24.

3-26

Charging System Light

The charging system light
will come on briefly when
you turn on the ignition,
and when the engine is not
running, as a check to
show you it is working.

Then it should go out when the engine is started.

If it stays on, or comes on while you are driving, you
may have a problem with the electrical charging system.
Have it checked by your GM dealer. Driving while this
light is on could drain your battery.

If you must drive a short distance with the light on, be
certain to turn off all your accessories, such as the radio
and air conditioner.

Brake System Warning Light

Your vehicle’s hydraulic brake system is divided into
two parts. If one part is not working, the other part can
still work and stop you. For good braking, though,
you need both parts working well.

If the warning light comes on, there is a brake problem.
Have your brake system inspected right away.

This light should come on briefly when you turn the
ignition key to RUN. If it does not come on then, have it
fixed so it will be ready to warn you if there is a
problem.

When the ignition is on, the brake system warning light
will also come on when you set your parking brake.
The light will stay on if your parking brake does
not release fully. If it stays on after your parking brake is
fully released, it means you have a brake problem.

United States

Canada

3-27

If the light comes on while you are driving, pull off the
road and stop carefully. Make sure the parking brake is
fully released. You may notice that the pedal is harder
to push or, the pedal may go closer to the floor.
It may take longer to stop. If the light is still on, have the
vehicle towed for service. See Towing Your Vehicle
on page 4-34.

{

CAUTION:

Your brake system may not be working
properly if the brake system warning light is
on. Driving with the brake system warning light
on can lead to an accident. If the light is still
on after you have pulled off the road and
stopped carefully, have the vehicle towed for
service.

Anti-Lock Brake System Warning
Light

If your vehicle is equipped
with the anti-lock brake
system, the light will come
on when your engine is
started and may stay on for
several seconds. That is
normal.

If the light stays on, turn the ignition to OFF. Or, if the
light comes on when you are driving, stop as soon
as possible and turn the ignition off. Then start
the engine again to reset the system. If the light still
stays on after driving at a speed of at least 13 mph
(20 kph), or comes on again while you are driving, your
vehicle needs service. If the regular brake system
warning light is not on, you still have brakes, but you do
not have anti-lock brakes. If the regular brake system
warning light is also on, you do not have anti-lock brakes
and there is a problem with your regular brakes. See
Brake System Warning Light on page 3-27.

The anti-lock brake system warning light will come on
briefly when you turn the ignition key to RUN. This
is normal. If the light does not come on then, have it
fixed so it will be ready to warn you if there is a problem.

3-28

Engine Coolant Temperature
Warning Light

The engine coolant
temperature warning light
will come on when the
engine has overheated.

If this happens you should pull over and turn off the
engine as soon as possible. See Engine Overheating on
page 5-23 for more information.

Notice: Driving with the engine coolant temperature
warning light on could cause your vehicle to
overheat. See Engine Overheating on page 5-23.
Your vehicle could be damaged, and it might not be
covered by your warranty. Never drive with the
engine coolant temperature warning light on.

This light will also come on when starting your vehicle.
If it doesn’t, have your vehicle serviced.

Low Coolant Warning Light

This light comes on
briefly when you turn
your ignition on.

If this light comes on and stays on, the coolant level in
your vehicle is low. If the light is on along with an
overheat warning, you may have a serious overheating
problem.

Notice: Driving with the low coolant warning light
on could cause your vehicle to overheat. See
“Engine Overheating” under Engine Coolant on
page 5-19. Your vehicle could be damaged and the
damages might not be covered by your warranty.

See Engine Coolant on page 5-19 for information
on what to do. Your vehicle should be serviced as soon
as possible.

3-29

Malfunction Indicator Lamp

Check Engine Light

Your vehicle is equipped
with a computer which
monitors operation of the
fuel, ignition, and emission
control systems.

This system is called OBD II (On-Board
Diagnostics-Second Generation) and is intended to
assure that emissions are at acceptable levels for the life
of the vehicle, helping to produce a cleaner environment.
The check engine light comes on to indicate that there is
a problem and service is required. Malfunctions often will
be indicated by the system before any problem is
apparent. This may prevent more serious damage to your
vehicle. This system is also designed to assist your
service technician in correctly diagnosing any
malfunction.

Notice: If you keep driving your vehicle with this
light on, after awhile, your emission controls
may not work as well, your fuel economy may not
be as good, and your engine may not run as
smoothly. This could lead to costly repairs that may
not be covered by your warranty.

Notice: Modifications made to the engine,
transmission, exhaust, intake, or fuel system of
your vehicle or the replacement of the original tires
with other than those of the same Tire Performance
Criteria (TPC) can affect your vehicle’s emission
controls and may cause this light to come on.
Modifications to these systems could lead to costly
repairs not covered by your warranty. This may
also result in a failure to pass a required Emission
Inspection/Maintenance test. See Accessories
and Modifications on page 5-3.

This light should come on, as a check to show you it is
working, when the ignition is on and the engine is
not running. If the light does not come on, have it
repaired. This light will also come on during a
malfunction in one of two ways:

•

Light Flashing — A misfire condition has been
detected. A misfire increases vehicle emissions
and may damage the emission control system on
your vehicle. Diagnosis and service may be
required.

•

Light On Steady — An emission control system
malfunction has been detected on your vehicle.
Diagnosis and service may be required.

3-30
