CAUTION:

Incorrect wheel nuts or improperly tightened
wheel nuts can cause the wheel to come loose
and even come off. This could lead to an
accident. Be sure to use the correct wheel
nuts. If you have to replace them, be sure to
get new GM original equipment wheel nuts.
Stop somewhere as soon as you can and have
the nuts tightened with a torque wrench to the
proper torque specification. See Capacities
and Specifications on page 5-82 for wheel nut
torque specification.

Notice: Improperly tightened wheel nuts can lead
to brake pulsation and rotor damage. To avoid
expensive brake repairs, evenly tighten the wheel
nuts in the proper sequence and to the proper
torque specification. See Capacities and
Specifications on page 5-82 for the wheel nut
torque specification.

13. Tighten the wheel nuts

firmly in a crisscross
sequence, as shown,
with the wheel wrench.

Notice: Wheel covers will not fit on your compact
spare. If you try to put a wheel cover on the compact
spare, you could damage the cover or the spare.

Do not try to put a wheel cover on your compact spare
tire. It will not fit. Store the wheel cover in the trunk
until you have the flat repaired or replaced.

5-63

Storing a Flat or Spare Tire
and Tools

{

CAUTION:

Storing a jack, a tire, or other equipment in the
passenger compartment of the vehicle could
cause injury. In a sudden stop or collision,
loose equipment could strike someone. Store
all these in the proper place.

The flat tire and jack are stored in the compact spare
tire compartment as follows:

1. Remove the bolt extension (in the yellow sleeve)

from the jack and remove the center cap from
the wheel.

2. Place the jack over the bolt (A) on the floor, making

sure it contacts the bolt as shown, and thread the
jack retainer nut until it contacts the jack.

3. With the valve stem up, place the tire on the

compartment floor with the rear of the tire beneath
the trim panel (tire may not lay completely flat).

4. Line up a wheel nut hole with the bolt.

5. With the yellow cap in place to prevent the wheel

from being scratched, screw the bolt extension
onto the bolt through the wheel nut hole.

6. Remove the yellow cap from the bolt extension.

7. Secure the tire and wheel with the larger wing nut.

5-64

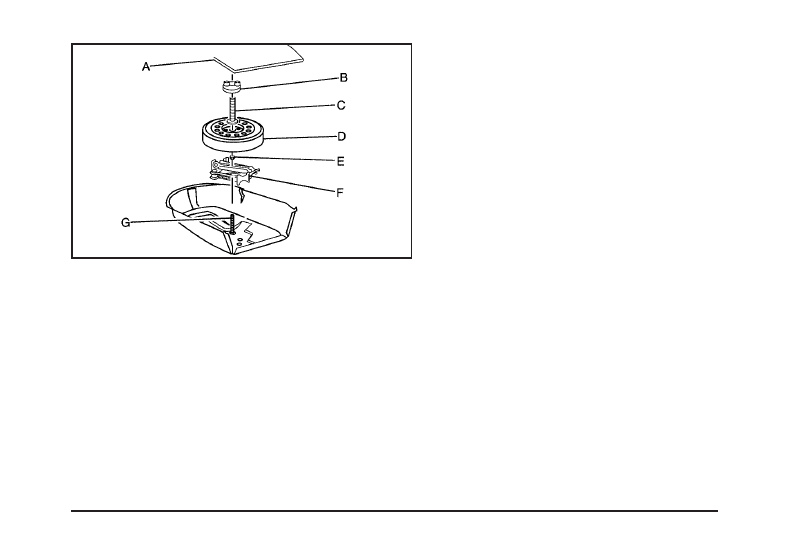

A. Cover
B. Wing Nut
C. Bolt Extension
D. Spare Tire

E. Nut
F. Jack
G. Bolt

The compact spare is for temporary use only. Replace
the compact spare tire with a full-size tire as soon
as you can. See Compact Spare Tire on page 5-65. See
the storage instructions label to replace your compact
spare into your trunk properly.

Compact Spare Tire

Although the compact spare tire was fully inflated when
your vehicle was new, it can lose air after a time.
Check the inflation pressure regularly. It should be
60 psi (420 kPa).

After installing the compact spare on your vehicle, you
should stop as soon as possible and make sure
your spare tire is correctly inflated. The compact spare
is made to perform well at speeds up to 65 mph
(105 km/h) for distances up to 3,000 miles (5 000 km),
so you can finish your trip and have your full-size
tire repaired or replaced where you want. Of course, it’s
best to replace your spare with a full-size tire as
soon as you can. Your spare will last longer and be in
good shape in case you need it again.

Notice: When the compact spare is installed, do
not take your vehicle through an automatic car wash
with guide rails. The compact spare can get
caught on the rails. That can damage the tire and
wheel, and maybe other parts of your vehicle.

Don’t use your compact spare on other vehicles.

And don’t mix your compact spare tire or wheel with
other wheels or tires. They won’t fit. Keep your spare tire
and its wheel together.

Notice: Tire chains will not fit your compact spare.
Using them can damage your vehicle and can
damage the chains too. Do not use tire chains on
your compact spare.

5-65

Appearance Care

Cleaning products can be hazardous. Some are toxic.
Other cleaning products can burst into flames if a match
is struck near them or if they get on a hot part of the
vehicle. Some are dangerous if their fumes are inhaled
in an enclosed space. When anything from a container
is used to clean the vehicle, be sure to follow the
manufacturer’s warnings and instructions. Always open
the doors or windows of the vehicle when cleaning
the inside.

Never use these to clean the vehicle:

•

Gasoline

•

Benzene

•

Naphtha

•

Carbon Tetrachloride

•

Acetone

•

Paint Thinner

•

Turpentine

•

Lacquer Thinner

•

Nail Polish Remover

They can all be hazardous — some more than
others — and they can all damage the vehicle, too.

Do not use any of these products unless this manual
says you can. In many uses, these will damage
the vehicle:

•

Alcohol

•

Laundry Soap

•

Bleach

•

Reducing Agents

Fabric/Carpet

Use a vacuum cleaner often to get rid of dust and loose
dirt. Wipe vinyl, leather, plastic, and painted surfaces
with a clean, damp cloth.

GM-approved cleaning products can be obtained from
your dealer.

Here are some cleaning tips:

•

Always read the instructions on the cleaner label.

•

Clean up stains as soon as you can before they set.

•

Carefully scrape off any excess stain.

•

Use a clean cloth or sponge, and change to a clean
area often. A soft brush may be used if stains are
stubborn.

•

To avoid forming a ring on the fabric after spot
cleaning, clean the entire area immediately or
it will set.

5-66

Most stains can be removed with club soda water. To
clean, use the following instructions:

1. For liquids: blot with a clean, soft, white cloth. For

solids: remove as much as possible and then
vacuum or brush.

2. Apply club soda water to a clean, soft, white cloth.

Do not over-saturate; the cloth should not drip water.

3. Clean the entire area. Avoid getting the fabric

too wet.

4. Start cleaning from the seams into the stain to

avoid a ring effect.

5. Continue cleaning, using a clean area of the cloth

each time it becomes soiled.

6. When the stain is removed, blot the cleaned area

with another dry, clean, soft, white cloth.

Using Cleaner on Fabric

1. First, try the cleaner on an area of the fabric that is

not easily seen to make sure the cleaner does not
affect the color of the fabric.

2. For liquids: blot with a clean, soft, white cloth. For

solids: remove as much as possible and then
vacuum or brush.

3. Spray a small amount of the cleaner onto a clean

soft, white, cloth. Do not apply spray directly to
the fabric.

4. Start cleaning from the seams into the stain to

avoid a ring effect.

5. Continue cleaning, using a clean area of the cloth

each time it becomes soiled.

6. When the stain is removed, blot the cleaned area

with another dry, clean, soft, white cloth.

7. If the cleaner leaves a ring effect, follow up with the

club soda water instructions given earlier in this
section.

Special Fabric Cleaning Problems

Stains caused by such things as catsup, black coffee,
egg, fruit, fruit juice, milk, soft drinks, vomit, urine,
and blood can be removed using the club soda water
instructions given earlier in this section. If an odor lingers
after cleaning vomit or urine, treat the area with a
water and baking soda solution: 1 teaspoon (5 ml) of
baking soda to 1 cup (250 ml) of lukewarm water.
Let dry.

Stains caused by oil and grease can be cleaned with an
approved GM cleaner and a clean, white cloth.

1. Carefully scrape off excess stain.

2. Clean with cool water and allow to dry completely.

3. If a stain remains, follow the “Using Cleaner on

Fabric” instructions described earlier.

5-67

Vinyl

Use warm water and a clean cloth.

•

Rub with a clean, damp cloth to remove dirt. This
may have to be done more than once.

•

Things like tar, asphalt, and shoe polish will stain if
they are not removed quickly. Use a clean cloth
and vinyl cleaner. See your dealer for this product.

Leather

Use a soft cloth with lukewarm water and a mild soap or
saddle soap and wipe dry with a soft cloth. Then, let
the leather dry naturally. Do not use heat to dry.

•

For stubborn stains, use a leather cleaner.

•

Never use oils, varnishes, solvent-based or abrasive
cleaners, furniture polish, or shoe polish on leather.

•

Soiled or stained leather should be cleaned
immediately. If dirt is allowed to work into the finish,
it can harm the leather.

Instrument Panel

Use only mild soap and water to clean the top surfaces
of the instrument panel. Sprays containing silicones
or waxes may cause annoying reflections in the
windshield and even make it difficult to see through the
windshield under certain conditions.

Interior Plastic Components

Use only a mild soap and water solution on a soft cloth
or sponge. Commercial cleaners may affect the
surface finish.

Glass Surfaces

Notice: If you use abrasive cleaners when cleaning
glass surfaces on your vehicle, you could scratch
the glass. When cleaning the glass on your vehicle,
use only a soft cloth and glass cleaner.

Glass should be cleaned often. GM Glass Cleaner or a
liquid household glass cleaner will remove normal
tobacco smoke and dust films on interior glass. See
Vehicle Care/Appearance Materials on page 5-73.

5-68

Care of Safety Belts

Keep belts clean and dry.

{

CAUTION:

Do not bleach or dye safety belts. If you do, it
may severely weaken them. In a crash, they
might not be able to provide adequate
protection. Clean safety belts only with mild
soap and lukewarm water.

Weatherstrips

Silicone grease on weatherstrips will make them last
longer, seal better, and not stick or squeak. Apply
silicone grease with a clean cloth. During very cold,
damp weather frequent application may be required. See
Recommended Fluids and Lubricants on page 6-12.

Washing Your Vehicle

The paint finish on the vehicle provides beauty, depth of
color, gloss retention, and durability.

The best way to preserve the vehicle’s finish is to keep it
clean by washing it often with lukewarm or cold water.

Do not wash the vehicle in the direct rays of the sun.
Use a car washing soap. Do not use strong soaps
or chemical detergents. Be sure to rinse the vehicle well,
removing all soap residue completely. GM-approved
cleaning products can be obtained from your dealer. See
Vehicle Care/Appearance Materials on page 5-73. Do
not use cleaning agents that are petroleum based,
or that contain acid or abrasives. All cleaning agents
should be flushed promptly and not allowed to dry on the
surface, or they could stain. Dry the finish with a soft,
clean chamois or an all-cotton towel to avoid surface
scratches and water spotting.

High pressure car washes may cause water to enter
the vehicle.

Cleaning Exterior Lamps/Lenses

Use only lukewarm or cold water, a soft cloth and a car
washing soap to clean exterior lamps and lenses.
Follow instructions under Washing Your Vehicle on
page 5-69.

5-69

Finish Care

Occasional waxing or mild polishing of the vehicle by
hand may be necessary to remove residue from
the paint finish. GM-approved cleaning products can be
obtained from your dealer. See Vehicle
Care/Appearance Materials on page 5-73.

The vehicle has a “basecoat/clearcoat” paint finish. The
clearcoat gives more depth and gloss to the colored
basecoat. Always use waxes and polishes that are
non-abrasive and made for a basecoat/clearcoat
paint finish.

Notice: Machine compounding or aggressive
polishing on a basecoat/clearcoat paint finish may
damage it. Use only non-abrasive waxes and
polishes that are made for a basecoat/clearcoat
paint finish on your vehicle.

Foreign materials such as calcium chloride and other
salts, ice melting agents, road oil and tar, tree sap, bird
droppings, chemicals from industrial chimneys, etc.,
can damage the vehicle’s finish if they remain on painted
surfaces. Wash the vehicle as soon as possible. If
necessary, use non-abrasive cleaners that are marked
safe for painted surfaces to remove foreign matter.

Exterior painted surfaces are subject to aging, weather,
and chemical fallout that can take their toll over a
period of years. To help keep the paint finish looking
new, keep the vehicle in a garage or covered
whenever possible.

Windshield and Wiper Blades

If the windshield is not clear after using the windshield
washer, or if the wiper blade chatters when running,
wax, sap, or other material may be on the blade
or windshield.

Clean the outside of the windshield with a glass
cleaning liquid or powder and water solution. The
windshield is clean if beads do not form when it is rinsed
with water.

Grime from the windshield will stick to the wiper blades
and affect their performance. Clean the blade by
wiping vigorously with a cloth soaked in full-strength
windshield washer solvent. Then rinse the blade
with water.

Check the wiper blades and clean them as necessary;
replace blades that look worn.

5-70

Aluminum Wheels

Notice: If you use strong soaps, chemicals,
abrasive polishes, cleaners, brushes, or cleaners
that contain acid on aluminum or chrome-plated
wheels, you could damage the surface of the
wheel(s). The repairs would not be covered by your
warranty. Use only GM-approved cleaners on
aluminum or chrome-plated wheels.

Keep the wheels clean using a soft clean cloth with mild
soap and water. Rinse with clean water. After rinsing
thoroughly, dry with a soft clean towel. A wax may then
be applied.

Notice: Using chrome polish on aluminum wheels
could damage the wheels. The repairs would not
be covered by your warranty. Use chrome polish on
chrome wheels only.

The surface of these wheels is similar to the painted
surface of the vehicle. Do not use strong soaps,
chemicals, abrasive polishes, abrasive cleaners,
cleaners with acid, or abrasive cleaning brushes on
them because the surface could be damaged. Do not
use chrome polish on aluminum wheels.

Notice: If you drive your vehicle through an
automatic car wash that has silicone carbide tire
cleaning brushes, you could damage the aluminum
or chrome-plated wheels. The repairs would not
be covered by your warranty. Never drive a vehicle
equipped with aluminum or chrome-plated wheels
through an automatic car wash that uses silicone
carbide tire cleaning brushes.

Do not take the vehicle through an automatic car wash
that has silicone carbide tire cleaning brushes. These
brushes can also damage the surface of these wheels.

Tires

To clean the tires, use a stiff brush with tire cleaner.

Notice: Using petroleum-based tire dressing
products on your vehicle may damage the paint
finish and/or tires. When applying a tire dressing,
always wipe off any overspray from all painted
surfaces on your vehicle.

5-71

Sheet Metal Damage

If the vehicle is damaged and requires sheet metal
repair or replacement, make sure the body repair shop
applies anti-corrosion material to parts repaired or
replaced to restore corrosion protection.

Original manufacturer replacement parts will provide the
corrosion protection while maintaining the warranty.

Finish Damage

Any stone chips, fractures or deep scratches in the
finish should be repaired right away. Bare metal
will corrode quickly and may develop into major repair
expense.

Minor chips and scratches can be repaired with touch-up
materials available from your GM dealer. Larger areas
of finish damage can be corrected in your GM
dealer’s body and paint shop.

Underbody Maintenance

Chemicals used for ice and snow removal and dust
control can collect on the underbody. If these are not
removed, corrosion and rust can develop on the
underbody parts such as fuel lines, frame, floor
pan, and exhaust system even though they have
corrosion protection.

At least every spring, flush these materials from the
underbody with plain water. Clean any areas where mud
and debris can collect. Dirt packed in close areas of
the frame should be loosened before being flushed.
Your GM dealer or an underbody car washing system
can do this for you.

Chemical Paint Spotting

Some weather and atmospheric conditions can create a
chemical fallout. Airborne pollutants can fall upon and
attack painted surfaces on the vehicle. This damage can
take two forms: blotchy, ring-shaped discolorations,
and small, irregular dark spots etched into the
paint surface.

Although no defect in the paint job causes this, GM will
repair, at no charge to the owner, the surfaces of
new vehicles damaged by this fallout condition within
12 months or 12,000 miles (20 000 km) of purchase,
whichever occurs first.

5-72

Vehicle Care/Appearance Materials

See your GM dealer for more information on purchasing
the following products.

Description

Usage

Polishing Cloth
Wax-Treated

Interior and exterior
polishing cloth.

Tar and Road Oil
Remover

Removes tar, road oil,
and asphalt.

Chrome Cleaner
and Polish

Use on chrome or
stainless steel.

White Sidewall
Tire Cleaner

Removes soil and black
marks from whitewalls.

Vinyl Cleaner

Cleans vinyl tops,
upholstery, and
convertible tops.

Glass Cleaner

Removes dirt, grime,
smoke and fingerprints.

Chrome and Wire
Wheel Cleaner

Removes dirt and grime
from chrome wheels and
wire wheel covers.

Finish Enhancer

Removes dust,
fingerprints, and surface
contaminants. Spray on
and wipe off.

Description

Usage

Swirl Remover Polish

Removes swirl marks, fine
scratches, and other light
surface contamination.

Cleaner Wax

Removes light scratches
and protects finish.

Foaming Tire Shine
Low Gloss

Cleans, shines, and
protects in one step. No
wiping necessary.

Wash Wax Concentrate

Medium foaming
shampoo. Cleans and
lightly waxes.
Biodegradable and
phosphate free.

Spot Lifter

Quickly removes spots
and stains from carpets,
vinyl, and cloth
upholstery.

Odor Eliminator

Odorless spray odor
eliminator used on fabrics,
vinyl, leather and carpet.

See your General Motors parts department for these
products. See Recommended Fluids and Lubricants
on page 6-12.

5-73

Vehicle Identification

Vehicle Identification Number (VIN)

This is the legal identifier for your vehicle. It appears on
a plate in the front corner of the instrument panel, on
the driver’s side. You can see it if you look through the
windshield from outside your vehicle. The VIN also
appears on the Vehicle Certification and Service Parts
labels and the certificates of title and registration.

Engine Identification

The eighth character in your VIN is the engine code.
This code will help you identify your engine,
specifications and replacement parts.

Service Parts Identification Label

You will find this label on the inside of the glove box. It
is very helpful if you ever need to order parts. On
this label, you will find the following:

•

VIN

•

Model designation

•

Paint information

•

Production options and special equipment

Be sure that this label is not removed from the vehicle.

5-74

Electrical System

Add-On Electrical Equipment

Notice: Don’t add anything electrical to your vehicle
unless you check with your dealer first. Some
electrical equipment can damage your vehicle and
the damage wouldn’t be covered by your warranty.
Some add-on electrical equipment can keep other
components from working as they should.

Your vehicle has an airbag system. Before attempting to
add anything electrical to your vehicle, see Servicing
Your Airbag-Equipped Vehicle on page 1-57.

Windshield Wiper Fuses

The windshield wiper motor is protected by a circuit
breaker and a fuse. If the motor overheats due to heavy
snow, etc., the wiper will stop until the motor cools. If
the overload is caused by some electrical problem,
have it fixed.

Power Windows and Other
Power Options

A circuit breaker in the fuse panel protects the power
windows. When the current load is too heavy, the circuit
breaker opens and closes, protecting the circuit until
the problem is fixed.

Fuses and Circuit Breakers

The wiring circuits in your vehicle are protected from
short circuits by a combination of fuses, circuit breakers
and fusible links. This greatly reduces the chance of
damage caused by electrical problems.

Look at the silver-colored band inside the fuse. If the
band is broken or melted, replace the fuse. Be sure to
replace a bad fuse with a new one of the identical
size and rating.

There are three fuse blocks in your vehicle: one in the
center of the instrument panel, one in the engine
compartment and one in the trunk.

There is a fuse puller located on the instrument panel
fuse block. It can be used to easily remove fuses
from the fuse block.

5-75

Instrument Panel Fuse Block

The instrument panel fuse block is located on the passenger’s side of the vehicle, on the lower portion of the
instrument panel console near the floor.

Your vehicle may not be equipped with all the fuses and features listed.

5-76

Fuses

Usage

POWER
MIRRORS

Power Mirrors

EPS

Electric Power Steering

RUN/CRANK

Run, Crank

HVAC
BLOWER HIGH

Heating Ventilation Air Conditioning
Blower - High

CLUSTER/
THEFT

Instrument Panel Cluster, Theft
Deterrent System

ONSTAR

OnStar

®

NOT
INSTALLED

Blank

AIRBAG (IGN)

Airbag (Ignition)

HVAC CTRL
(BATT)

Heating Ventilation Air Conditioning
Control (Battery)

PEDAL

Pedal

WIPER SW

Wiper Switch

IGN SENSOR

Ignition Sensor

NOT
INSTALLED

Blank

NOT
INSTALLED

Blank

RADIO

Audio System

INTERIOR
LIGHTS

Interior Lamps

NOT
INSTALLED

Blank

Fuses

Usage

POWER
WINDOWS

Power Windows

HVAC CTRL
(IGN)

Heating Ventilation Air Conditioning
Control (Ignition)

HVAC
BLOWER

Heating Ventilation Air Conditioning
Blower

DOOR LOCK

Door Locks

ROOF/HEAT
SEAT

Sunroof, Heated Seat

NOT
INSTALLED

Blank

NOT
INSTALLED

Blank

AIRBAG
(BATT)

Airbag (Battery)

SPARE FUSE
HOLDER

Spare Fuse Holder

SPARE FUSE
HOLDER

Spare Fuse Holder

SPARE FUSE
HOLDER

Spare Fuse Holder

SPARE FUSE
HOLDER

Spare Fuse Holder

FUSE PULLER

Fuse Puller

5-77

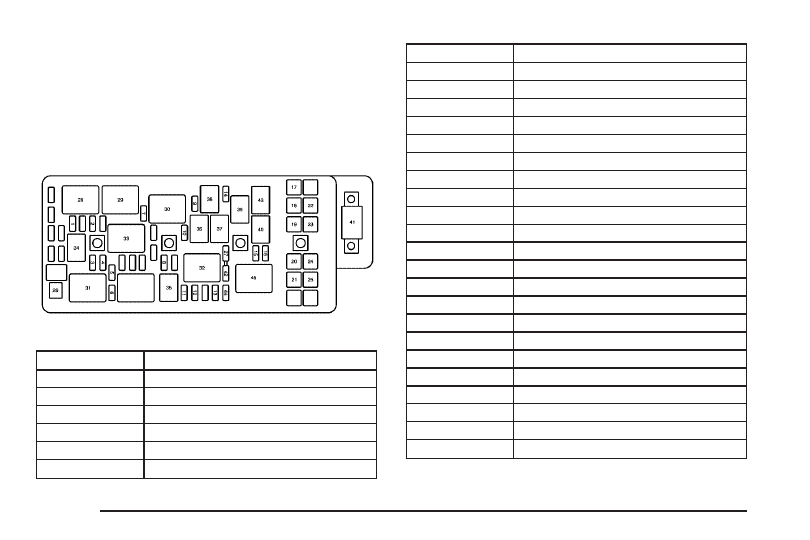

Engine Compartment Fuse Block

Your vehicle may not be equipped with all the fuses and
features listed.

The engine compartment fuse block is located on the
driver’s side of the engine compartment, near the
battery.

Fuses

Usage

1

Air Conditioner Clutch

2

Electronic Throttle Control

3

Ignition 1

4

Transaxle

5

Injector

6

Emission

Fuses

Usage

7

Left Headlamp Low Beam

8

Horn

9

Right Headlamp Low Beam

10

Front Fog Lamps

11

Left Headlamp High Beam

12

Right Headlamp High Beam

13

Powertrain Control Module

14

Windshield Wiper

15

Anti-lock Brake System

16

Powertrain Control Module Ignition 1

17

Cooling Fan 1

18

Cooling Fan 2

19

Run Relay

20

Body Control Module 1

21

Body Control Module Run/Crank

22

Electrical Center 1

23

Electrical Center 2

24

Anti-lock Brake System

25

Body Control Module 2

26

Starter

42

Daytime Running Lamps

44

Stop Lamp

5-78
