Compact Spare Tire

Although the compact spare tire was fully inflated when
your vehicle was new, it can lose air after a time.
Check the inflation pressure regularly. It should be
60 psi (420 kPa).

After installing the compact spare on your vehicle,
you should stop as soon as possible and make sure
your spare tire is correctly inflated. The compact spare
is made to perform well at speeds up to 65 mph
(105 km/h) for distances up to 3,000 miles (5 000 km),
so you can finish your trip and have your full-size
tire repaired or replaced where you want. Of course,
it’s best to replace your spare with a full-size tire as soon
as you can. Your spare will last longer and be in good
shape in case you need it again.

Notice: When the compact spare is installed, don’t
take your vehicle through an automatic car wash
with guide rails. The compact spare can get caught
on the rails. That can damage the tire and wheel,
and maybe other parts of your vehicle.

Don’t use your compact spare on other vehicles.

And don’t mix your compact spare tire or wheel with other
wheels or tires. They won’t fit. Keep your spare tire and
its wheel together.

Notice: Tire chains won’t fit your compact spare.
Using them can damage your vehicle and can
damage the chains too. Don’t use tire chains on
your compact spare.

All-Wheel Drive

After installing a compact spare tire on a vehicle with
all-wheel drive you will need to drive with light to
moderate acceleration, for 10 seconds, in a straight line.
This action will allow the vehicle to detect the compact
spare tire and disable the all-wheel drive system.
The AWD DISABLE message will come on the
instrument panel cluster indicating that the all-wheel
drive system is off. You may detect a slight pull during
this time, but this is normal.

Notice: You may damage your vehicle’s all-wheel
drive system if your vehicle is driven for an
extended period with a compact spare tire installed
and the all-wheel drive system in operation.
See “All-Wheel Drive System” and “AWD Disable
Warning Message” in the Index for more
information.

5-91

Appearance Care

Remember, cleaning products can be hazardous. Some
are toxic. Others can burst into flames if you strike a
match or get them on a hot part of the vehicle. Some are
dangerous if you breathe their fumes in a closed space.
When you use anything from a container to clean your
vehicle, be sure to follow the manufacturer’s warnings
and instructions. And always open your doors or windows
when you are cleaning the inside.

Never use these to clean your vehicle:

•

Gasoline

•

Benzene

•

Naphtha

•

Carbon Tetrachloride

•

Acetone

•

Paint Thinner

•

Turpentine

•

Lacquer Thinner

•

Nail Polish Remover

They can all be hazardous — some more than
others — and they can all damage your vehicle, too.

Do not use any of these unless this manual says you
can. In many uses, these will damage your vehicle:

•

Alcohol

•

Laundry Soap

•

Bleach

•

Reducing Agents

Cleaning the Inside of Your Vehicle

Use a vacuum cleaner often to get rid of dust and
loose dirt. Wipe vinyl, leather, plastic and painted
surfaces with a clean, damp cloth.

Cleaning Fabric/Carpet

Your dealer has cleaners for the cleaning of fabric and
carpet. They will clean normal spots and stains very well.

You can get GM-approved cleaning products from your
dealer. See

Vehicle Care/Appearance Materials on

page 5-99.

Here are some cleaning tips:

•

Always read the instructions on the cleaner label.

•

Clean up stains as soon as you can — before
they set.

5-92

•

Carefully scrape off any excess stain.

•

Use a clean cloth or sponge, and change to a
clean area often. A soft brush may be used if
stains are stubborn.

•

If a ring forms on fabric after spot cleaning,
clean the entire area immediately or it will set.

Using Cleaner on Fabric

1. Vacuum and brush the area to remove any

loose dirt.

2. Always clean a whole trim panel or section.

Mask surrounding trim along stitch or welt lines.

3. Follow the directions on the container label.

4. Apply cleaner with a clean sponge. Do not saturate

the material and do not rub it roughly.

5. As soon as you have cleaned the section, use a

sponge to remove any excess cleaner.

6. Wipe cleaned area with a clean, water-dampened

towel or cloth.

7. Wipe with a clean cloth and let dry.

Special Fabric Cleaning Problems

Stains caused by such things as catsup, coffee (black),
egg, fruit, fruit juice, milk, soft drinks, vomit, urine
and blood can be removed as follows:

1. Carefully scrape off excess stain, then sponge the

soiled area with cool water.

2. If a stain remains, follow the cleaning instructions

described earlier.

3. If an odor lingers after cleaning vomit or urine, treat

the area with a water and baking soda solution:
1 teaspoon (5 ml) of baking soda to 1 cup (250 ml)
of lukewarm water.

4. Let dry.

Stains caused by candy, ice cream, mayonnaise, chili
sauce and unknown stains can be removed as follows:

1. Carefully scrape off excess stain.

2. Clean with cool water and allow to dry completely.

3. If a stain remains, follow the cleaner instructions

described earlier.

5-93

Cleaning Vinyl

Use warm water and a clean cloth.

•

Rub with a clean, damp cloth to remove dirt. You
may have to do this more than once.

•

Things like tar, asphalt and shoe polish will stain
if you do not get them off quickly. Use a clean
cloth and vinyl cleaner. See your dealer for
this product.

Cleaning Leather

Use a soft cloth with lukewarm water and a mild soap
or saddle soap and wipe dry with a soft cloth. Then,
let the leather dry naturally. Do not use heat to dry.

•

For stubborn stains, use a leather cleaner.

•

Never use oils, varnishes, solvent-based or abrasive
cleaners, furniture polish or shoe polish on leather.

•

Soiled or stained leather should be cleaned
immediately. If dirt is allowed to work into the
finish, it can harm the leather.

Cleaning the Top of the Instrument
Panel

Use only mild soap and water to clean the top surfaces
of the instrument panel. Sprays containing silicones
or waxes may cause annoying reflections in the
windshield and even make it difficult to see through
the windshield under certain conditions.

Cleaning Interior Plastic Components

Use only a mild soap and water solution on a soft cloth
or sponge. Commercial cleaners may affect the
surface finish.

Cleaning Glass Surfaces

Glass should be cleaned often. GM Glass Cleaner or
a liquid household glass cleaner will remove normal
tobacco smoke and dust films on interior glass.
See

Vehicle Care/Appearance Materials on page 5-99.

Notice: If you use abrasive cleaners when
cleaning glass surfaces on your vehicle, you could
scratch the glass and/or cause damage to the
rear window defogger and the integrated radio
antenna. When cleaning the glass on your vehicle,
use only a soft cloth and glass cleaner.

5-94

Care of Safety Belts

Keep belts clean and dry.

{

CAUTION:

Do not bleach or dye safety belts. If you do,
it may severely weaken them. In a crash,
they might not be able to provide adequate
protection. Clean safety belts only with mild
soap and lukewarm water.

Weatherstrips

Silicone grease on weatherstrips will make them last
longer, seal better, and not stick or squeak. Apply
silicone grease with a clean cloth at least every
six months. During very cold, damp weather
more frequent application may be required. See
Recommended Fluids and Lubricants on page 6-12.

Cleaning the Outside of Your
Vehicle

The paint finish on your vehicle provides beauty, depth
of color, gloss retention and durability.

Washing Your Vehicle

The best way to preserve your vehicle’s finish is to keep
it clean by washing it often with lukewarm or cold water.

Don’t wash your vehicle in the direct rays of the sun.
Use a car washing soap. Don’t use strong soaps
or chemical detergents. Be sure to rinse the vehicle
well, removing all soap residue completely. You
can get GM-approved cleaning products from your
dealer. See

Vehicle Care/Appearance Materials

on page 5-99. Don’t use cleaning agents that are
petroleum based, or that contain acid or abrasives.
All cleaning agents should be flushed promptly
and not allowed to dry on the surface, or they
could stain. Dry the finish with a soft, clean chamois
or an all-cotton towel to avoid surface scratches
and water spotting.

5-95

Before you enter an automatic car wash, if your vehicle
is equipped with the optional power sliding door, be sure
to have the switch for the power sliding door override
feature enabled. See

Power Sliding Door (PSD) on

page 2-17.

High pressure car washes may cause water to enter
your vehicle.

Cleaning Exterior Lamps/Lenses

Use only lukewarm or cold water, a soft cloth and a
car washing soap to clean exterior lamps and lenses.
Follow instructions under “Washing Your Vehicle”
previously.

Finish Care

Occasional waxing or mild polishing of your vehicle by
hand may be necessary to remove residue from the
paint finish. You can get GM-approved cleaning products
from your dealer. See

Vehicle Care/Appearance

Materials on page 5-99.

If your vehicle has a “basecoat/clearcoat” paint finish.
The clearcoat gives more depth and gloss to the
colored basecoat. Always use waxes and polishes that
are non-abrasive and made for a basecoat/clearcoat
paint finish.

Notice: Machine compounding or aggressive
polishing on a basecoat/clearcoat paint finish may
damage it. Use only non-abrasive waxes and
polishes that are made for a basecoat/clearcoat
paint finish on your vehicle.

Foreign materials such as calcium chloride and other
salts, ice melting agents, road oil and tar, tree sap, bird
droppings, chemicals from industrial chimneys, etc.,
can damage your vehicle’s finish if they remain
on painted surfaces. Wash the vehicle as soon as
possible. If necessary, use non-abrasive cleaners that
are marked safe for painted surfaces to remove
foreign matter.

Exterior painted surfaces are subject to aging, weather
and chemical fallout that can take their toll over a
period of years. You can help to keep the paint finish
looking new by keeping your vehicle garaged or covered
whenever possible.

5-96

Cleaning Windshield, Backglass and
Wiper Blades

If the windshield is not clear after using the windshield
washer, or if the wiper blade chatters when running,
wax, sap or other material may be on the blade or
windshield.

Clean the outside of the windshield with a full-strength
glass cleaning liquid. The windshield is clean if beads
do not form when you rinse it with water.

Grime from the windshield will stick to the wiper blades
and affect their performance. Clean the blade by wiping
vigorously with a cloth soaked in full-strength windshield
washer solvent. Then rinse the blade with water.

Check the wiper blades and clean them as necessary;
replace blades that look worn.

Cleaning Aluminum Wheels

Keep your wheels clean using a soft clean cloth
with mild soap and water. Rinse with clean water.
After rinsing thoroughly, dry with a soft clean towel.
A wax may then be applied.

The surface of these wheels is similar to the painted
surface of your vehicle. Don’t use strong soaps,
chemicals, abrasive polishes, abrasive cleaners,
cleaners with acid, or abrasive cleaning brushes on
them because you could damage the surface.
Do not use chrome polish on aluminum wheels.

Don’t take your vehicle through an automatic car wash
that has silicone carbide tire cleaning brushes. These
brushes can also damage the surface of these wheels.

5-97

Cleaning Tires

To clean your tires, use a stiff brush with tire cleaner.

Notice: Using petroleum-based tire dressing
products on your vehicle may damage the paint
finish and/or tires. When applying a tire dressing,
always wipe off any overspray from all painted
surfaces on your vehicle.

Sheet Metal Damage

If your vehicle is damaged and requires sheet metal
repair or replacement, make sure the body repair shop
applies anti-corrosion material to parts repaired or
replaced to restore corrosion protection.

Original manufacturer replacement parts will provide the
corrosion protection while maintaining the warranty.

Finish Damage

Any stone chips, fractures or deep scratches in the finish
should be repaired right away. Bare metal will corrode
quickly and may develop into major repair expense.

Minor chips and scratches can be repaired with touch-up
materials avaliable from your dealer. Larger areas of
finish damage can be corrected in your dealer’s
body and paint shop.

Underbody Maintenance

Chemicals used for ice and snow removal and dust
control can collect on the underbody. If these are not
removed, corrosion and rust can develop on the
underbody parts such as fuel lines, frame, floor pan
and exhaust system even though they have corrosion
protection.

At least every spring, flush these materials from the
underbody with plain water. Clean any areas where mud
and debris can collect. Dirt packed in close areas of
the frame should be loosened before being flushed.
Your dealer or an underbody car washing system can
do this for you.

Chemical Paint Spotting

Some weather and atmospheric conditions can create a
chemical fallout. Airborne pollutants can fall upon and
attack painted surfaces on your vehicle. This damage can
take two forms: blotchy, ring-shaped discolorations, and
small, irregular dark spots etched into the paint surface.

Although no defect in the paint job causes this, GM will
repair, at no charge to the owner, the surfaces of
new vehicles damaged by this fallout condition within
12 months or 12,000 miles (20 000 km) of purchase,
whichever occurs first.

5-98

Vehicle Care/Appearance Materials

See your GM dealer for more information on purchasing
the following products.

Vehicle Care/Appearance Materials

Description

Usage

Polishing Cloth
Wax-Treated

Interior and exterior
polishing cloth.

Tar and Road
Oil Remover

Removes tar, road oil
and asphalt.

Chrome Cleaner
and Polish

Use on chrome or
stainless steel.

White Sidewall
Tire Cleaner

Removes soil and black
marks from whitewalls.

Vinyl Cleaner

Cleans vinyl tops,
upholstery and
convertible tops.

Glass Cleaner

Removes dirt, grime,
smoke and fingerprints.

Chrome and Wire
Wheel Cleaner

Removes dirt and grime
from chrome wheels and
wire wheel covers.

Finish Enhancer

Removes dust,
fingerprints, and surface
contaminants. Spray on
wipe off.

Vehicle Care/Appearance Materials

(cont’d)

Description

Usage

Swirl Remover Polish

Removes swirl marks,
fine scratches and
other light surface
contamination.

Cleaner Wax

Removes light scratches
and protects finish.

Foaming Tire Shine
Low Gloss

Cleans, shines and
protects in one easy step,
no wiping necessary.

Wash Wax Concentrate

Medium foaming
shampoo. Cleans and
lightly waxes.
Biodegradable and
phosphate free.

Spot Lifter

Quickly and easily
removes spots and stains
from carpets, vinyl and
cloth upholstery.

Odor Eliminator

Odorless spray odor
eliminator used on
fabrics, vinyl, leather
and carpet.

See your General Motors parts department for these
products. See Recommended Fluids and Lubricants
on page 6-12.

5-99

Vehicle Identification

Vehicle Identification Number (VIN)

This is the legal identifier for your vehicle. It appears
on a plate in the front corner of the instrument panel,
on the driver’s side. You can see it if you look through
the windshield from outside your vehicle. The VIN
also appears on the Vehicle Certification and Service
Parts labels and the certificates of title and registration.

Engine Identification

The 8th character in your VIN is the engine code.
This code will help you identify your engine,
specifications and replacement parts.

Service Parts Identification Label

You will find this label on the inside of the glove box door.
It is very helpful if you ever need to order parts.

On this label, you will find the following:

•

VIN

•

Model designation

•

Paint information

•

A list of all production options and special
equipment

Be sure that this label is not removed from the vehicle.

Electrical System

Add-On Electrical Equipment

Notice: Don’t add anything electrical to your vehicle
unless you check with your dealer first. Some
electrical equipment can damage your vehicle and
the damage wouldn’t be covered by your warranty.
Some add-on electrical equipment can keep other
components from working as they should.

Your vehicle has an air bag system. Before attempting
to add anything electrical to your vehicle, see
Servicing Your Air Bag-Equipped Vehicle on page 1-78.

5-100

Headlamp Wiring

The headlamp wiring is protected by an internal circuit
breaker in the instrument panel fuse panel. An electrical
overload will cause the lamps to go on and off, or in
some cases to remain off. If this happens, have
your headlamp wiring checked right away.

Windshield Wiper Fuses

The windshield wiper motor is protected by an internal
circuit breaker and a fuse. If the motor overheats due
to heavy snow, etc., the wiper will stop until the
motor cools. If the overload is caused by some electrical
problem, be sure to get it fixed.

Power Windows and Other Power
Options

Circuit breakers in the instrument panel fuse panel
protect the power windows and other power accessories.
When the current load is too heavy, the circuit breaker
opens and closes, protecting the circuit until the
problem is fixed.

Fuses and Circuit Breakers

The wiring circuits in your vehicle are protected from
short circuits by a combination of fuses, circuit breakers,
and fusible thermal links.

Look at the silver-colored band inside the fuse. If the
band is broken or melted, replace the fuse. Be sure you
replace a bad fuse with a new one of the identical
size and rating.

If you ever have a problem on the road and do not have
a spare fuse, you can borrow one that has the same
amperage or use one of the spare fuses in the
underhood fuse block. Just pick some feature of your
vehicle that you can get along without — like the radio or
cigarette lighter — and use its fuse, if it is the right
amperage. Replace it as soon as you can.

There are two fuse blocks in your vehicle, the instrument
panel fuse block and the underhood fuse block.

5-101

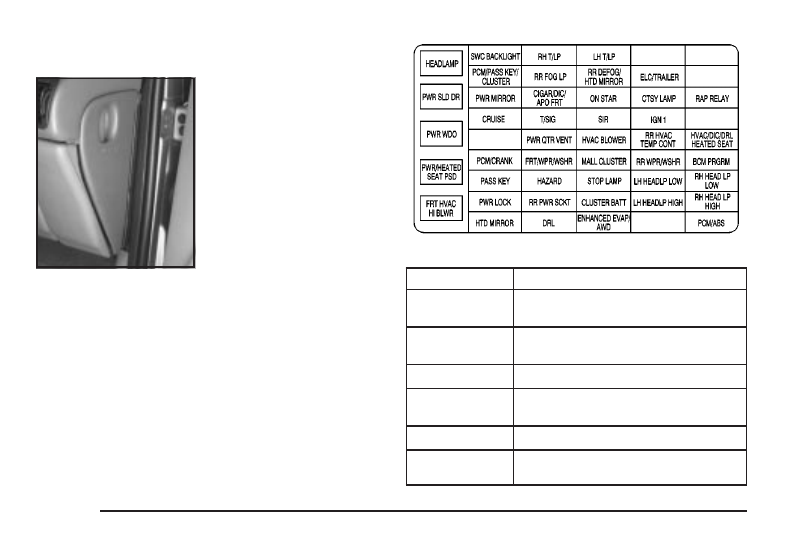

Instrument Panel Fuse Block

The instrument panel
fuse block is located to
the right of the glove
box on the end of the
instrument panel.

Pull the door open to access the instrument panel
fuse block.

Fuse

Usage

SWC
BACKLIGHT

Steering Wheel Radio Control
Switches (Illumination)

PCM/PASS
KEY/CLUSTER

Instrument Cluster to PRNDL
Indicators

PWR MIRROR

Power Remote Control Mirror Switch

CRUISE

Cruise Control Module, Switch
and Release Switch

Blank

Not Used

PCM/CRANK

Powertrain Control Module (PCM),
Ignition Crank

5-102

Fuse

Usage

PASS KEY

PASS-Key

®

III System

PWR LOCK

Power Door Locks

HTD MIRROR

Heated Mirrors

RH T/LP

Not Used

RR FOG LP

Not Used

CIGAR/DIC/
APO FRT

Cigarette Lighter, DIC, Front
Auxiliary Power Outlets, Data Link

T/SIG

Turn Signal Switch

PWR QTR
VENT

Interior Lamp and Multifunction
Switch (Power Vent Switch),
Auto Level

FRT/WPR/
WSHR

Windshield Wiper/Washer Motor
and Switch

HAZARD

Hazard Switch

RR PWR SCKT

Rear Electric Accessory Plug
Housing

DRL

Daytime Running Lamp Control
Module

LH T/LP

Not Used

Fuse

Usage

RR DEFOG/
HTD MIRROR

Rear Window Defogger Relay,
Heated Mirrors

ON STAR

OnStar

®

SIR

Inflatable Restraint Control Module

HVAC
BLOWER

Heater-A/C Control

MALL
CLUSTER

Instrument Cluster, Body Control
Module, Electronic Level Control
(ELC) Sensor and Relay, Theft,
Door Ajar

STOP LAMP

Stoplamp Switch

CLUSTER
BATT

Module/Electronic Brake Control
Module/Electronic Brake Traction
Control Module (EBCM/EBTCM)

ENHANCED
EVAP/AWD

Evaporative Emissions (EVAP)
Canister Vent Solenoid Valve,
All-Wheel Drive (AWD)

Blank

Not Used

ELC/TRAILER

ELC Air Compressor and ELC
Height Sensor, Trailer Harness

CTSY LAMP

Courtesy Lamp

5-103

Fuse

Usage

IGN 1

BCM, Electronic Brake Control
Indicator Lamp Driver Module,
Instrument Panel Cluster, Rear Side
Door Actuator Control Module,
Rear Windows, Rear Parking Aid

RR HVAC
TEMP CONT

Rear HVAC-A/C Control

RR WPR/
WSHR

Rear Window Wiper Motor,
Rear Window Wiper/Washer and
Multifunction Switch (Rear Window
Wiper/Washer Switch)

LH HEADLP
LOW

Not Used

LH HEADLP
HIGH

Not Used

Blank

Not Used

Blank

Not Used

Blank

Not Used

RAP RELAY

Retained Accessory Power (RAP)
Relay

Blank

Not Used

Fuse

Usage

HVAC/DIC/DRL/
HEATED SEAT

Air Inlet Actuator, DIC Display, DRL
Control Module, Heater-A/C Control,
Temperature Door Actuator (Front)
and Rear Window Defogger Relay

BCM PRGRAM

BCM Programming

RH HEAD
LP LOW

Not Used

RH HEAD
LP HIGH

Not Used

PCM/ABS

IGN MAIN Relay and PCM,
Electronic Brake Control Module

Circuit Breaker

Usage

HEADLAMP

Daytime Running Lamps (DRL)
Control Module, Headlamp and
Instrument Panel Dimmer Switch

PWR SLD DR

Power Sliding Door

PWR WDO

Front Power Windows

PWR/HEATED
SEAT PSD

Six-Way Power Seats and Rear
Side Door Actuator Motor

FRT HVAC
HI BLWR

Blower Motor Hi Speed Relay
Module

5-104

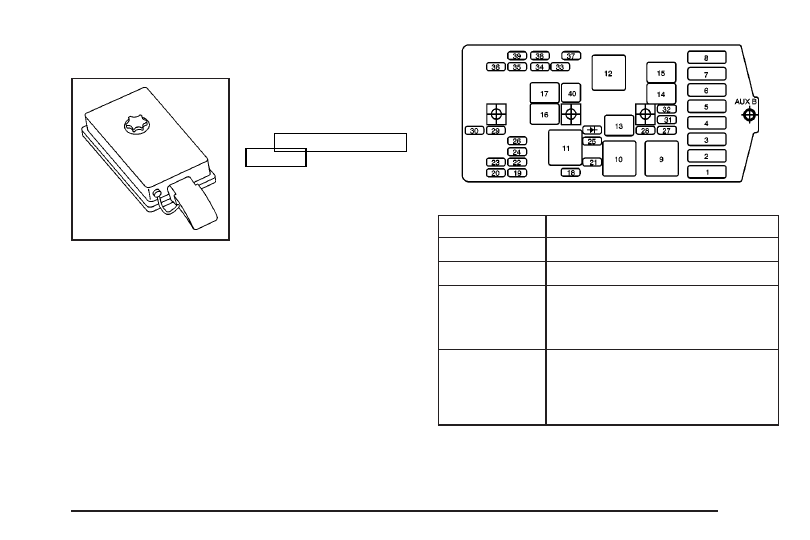

Underhood Fuse Block

This fuse block is located
in the engine compartment,
in front of the windshield
washer fluid reservoir.
See

Engine Compartment

Overview on page 5-12
for more information
on location.

The fuses marked spare are available if a replacement
fuse is needed.

To remove the cover, turn the knob counterclockwise
and lift up.

When finished, to put the cover back on, turn the knob
clockwise to tighten it. Make sure that the remote
positive (+) terminal cover is on correctly.

Fuse

Usage

1

Coolant Fans

2

Not Used

3

Circuit Breakers: Front Comfort
Controls Hi Blower, and Headlamp
Fuses (Instrument Panel): Hazard
and Stoplamp, PASS-Key

®

4

Circuit Breaker: Power Seat and
Power Sliding Door. Fuses
(Instrument Panel): Electronic Level
Control and Rear Defogger, Trailer,
Fog Lamps

5-105

Fuse

Usage

5

Ignition Switch to Fuses (Instrument
Panel): ABS/TCS Ignition, Cruise,
DRL, Electronic PRNDL, Ignition 1,
AWD, PSD, Air Bag, Turn Signal
and Powertrain Control Module
[IGN MAIN Relay (Underhood Fuse
Block: A/C Clutch, Electronic
Ignition, Ignition 1-U/H, INJ, TCC)]

6

Coolant Fans

7

Fuses (Instrument Panel): ABS
Module Battery, Cigarette Lighter,
Courtesy Lamps, Front Power
Socket, Power Locks, Power Mirrors
and Right Rear Power Socket,
OnStar, RAP

8

Ignition Switch to Fuses (I/P): Body
Control Module Program, Front
Comfort Controls Low/Medium
Blower, Front Wiper/Washer,
HVAC/DRL, MALL/Radio/DIC,
Power Quarter Vent, Rear HVAC,
Rear Wiper/Washer. SWC
Accessory and Power Window
Circuit Breaker, RAP

18

Fuel Injectors 1–6

19

Not Used

Fuse

Usage

20

Not Used

21

Evaporative Emissions (EVAP)
Canister Purge Valve, Heated
Oxygen Sensors 1 and 2, Mass Air
Flow (MAF) Sensor

22

Not Used

23

Not Used

24

Not Used

25

Ignition Control Module (ICM)

26

Not Used

27

Transaxle Range Switch to
Back-up Lamps

28

A/C Clutch Relay to A/C
Compressor Clutch Oil

29

Driver Information Display, Heater
A/C Control, Radio, Rear (LH and
RH) Side Door Actuator Control
Motor, Remote Control Door Lock
Receiver (RCDLR), Security
Indicator Lamp and Theft-Deterrent
Shock Sensor

30

Generator

5-106
