КУЗОВНЫЕ РАЗМЕРЫ





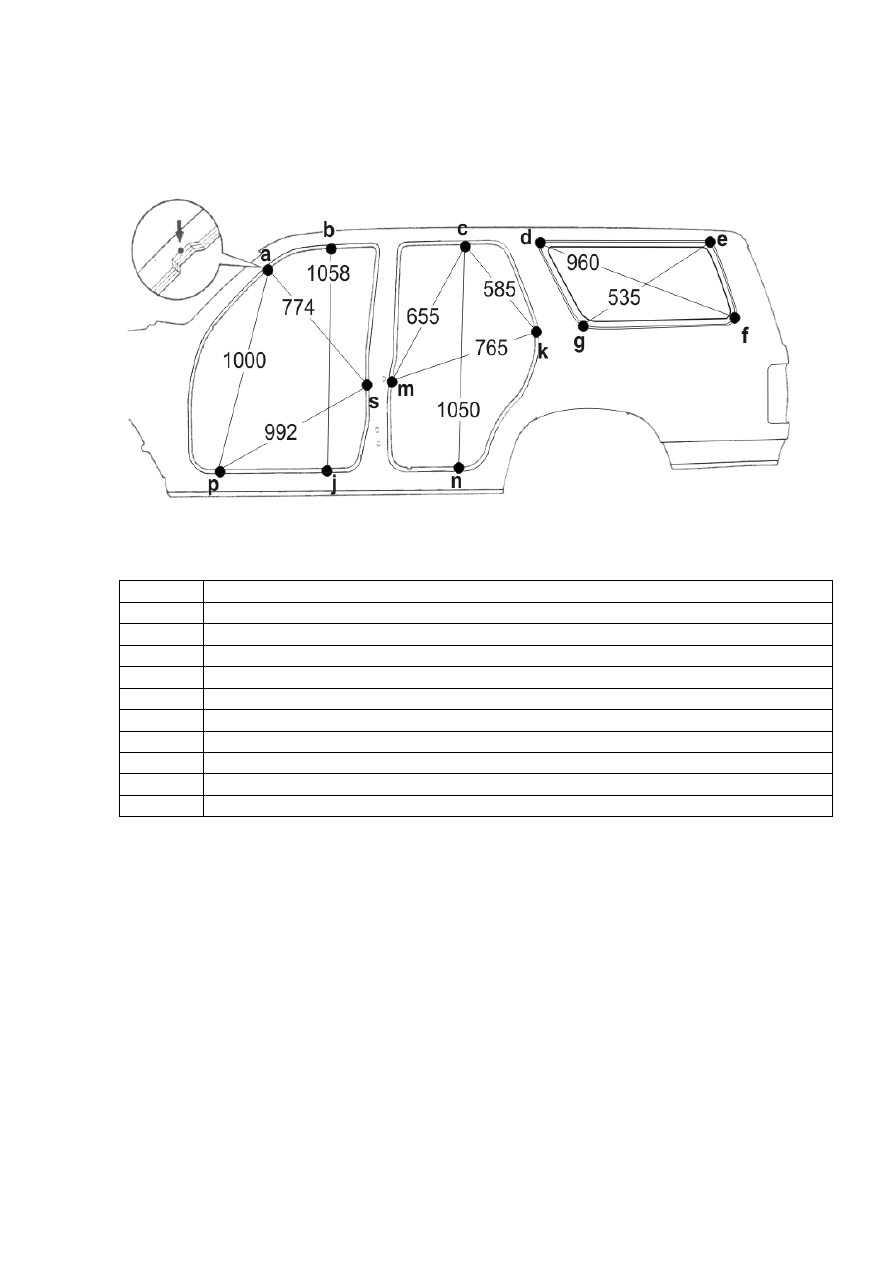

  Вид сбоку








Символ

Наименование точки отсчета

a

Сборочная метка фланца стойки ветрового окна

b

Сборочная метка фланца верхнего передней двери

c

Сборочная метка фланца верхнего задней двери

d, е, f, g  Крайние точки наружных радиусов подштамповки заднего бокового окна

k

Сборочная метка фланца задней двери

n

Сборочная метка фланца порога задней двери

j

Сборочная метка фланца порога передней двери

p

Сборочная метка фланца порога передней двери

s

Сборочная метка фланца центральной стойки

m

Сборочная метка фланца центральной стойки

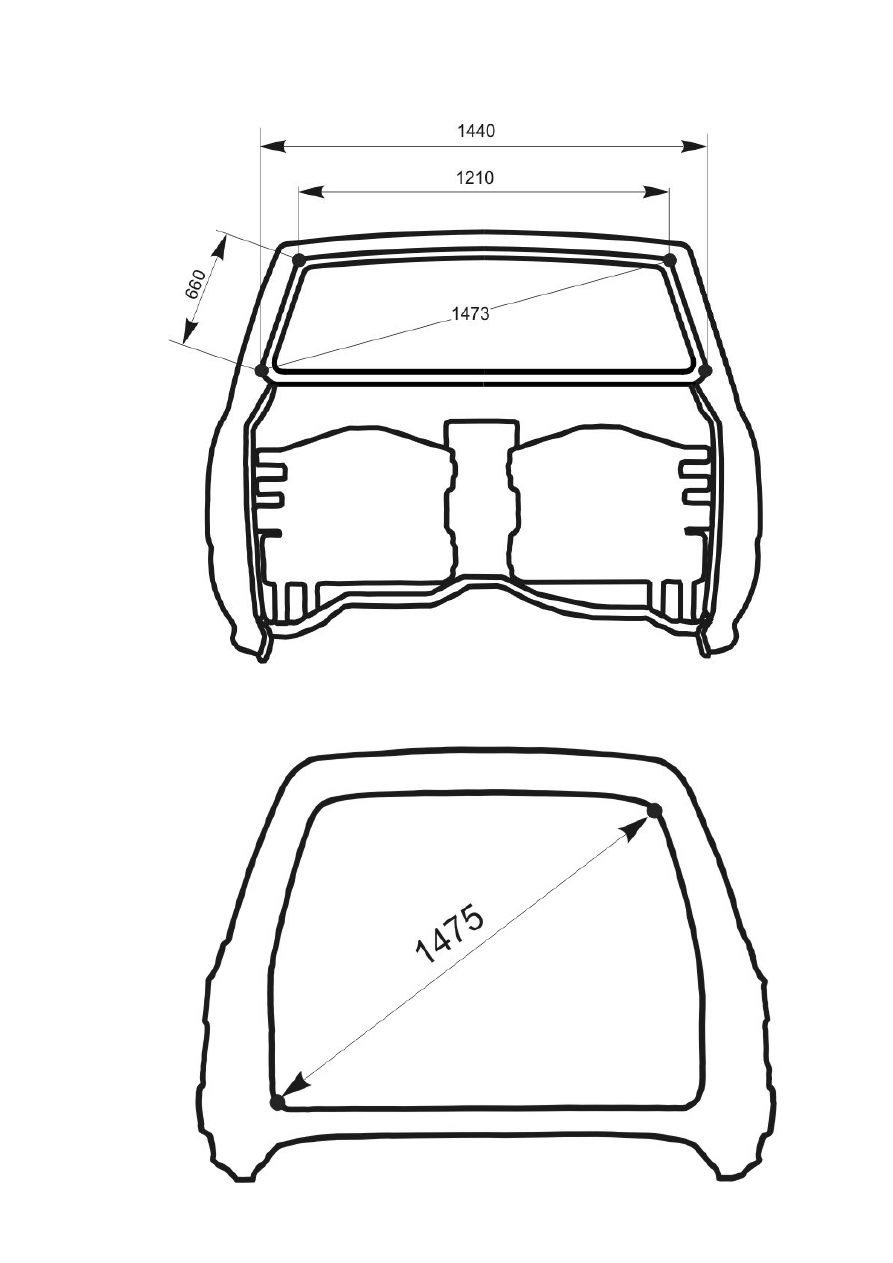

Вид спереди
































 Вид сзади



ОСТЕКЛЕНИЕ  КУЗОВА



Отсоедините  массовый  провод  аккумуляторной  батареи  и  затормозите  автомобиль

стояночным тормозом. Поднимите капот, снимите решетку воздухозаборника,   боковые
уплотнители и нижние держатели.
Проткните  клеевой  шов,  пропустите  через  прокол  в  нижнем  углу  стальную  струну  и,
натянув  струну,  срежьте  клеевой  шов,  избегая  пилообразных  движений.  При  срезании
оставляйте на кузове равномерный слой клеевого шва.
Снимите  ветровое  стекло.  Острым  ножом  срежьте  на  кузове  клеевой  шов,  оставив  слой
толщиной 1-2 мм.  Обезжирьте  кромку  нового  стекла,  покрытую  керамической  краской
черного цвета, Уайт-спиритом.
Нанесите по оконному проему полиуретановый клей непрерывным валиком высотой 10-
12 мм на равном расстоянии от кромок фланца проема окна.


Установите  держатели,  при  помощи  присосок  установите  стекло  в  проем,

обеспечивая  равномерные  зазоры  с  сопрягаемыми  панелями  кузова  и  не  прикасаясь  к
обезжиренной поверхности стекла. Установите боковые уплотнители.

ПРИМЕЧАНИЕ. Полимеризация клея наступает через три часа естественной сушки.
Поэтому  запрещается  в  этот  период  передвигать  автомобиль,  хлопать  дверьми.
Запрещается  закрывать  стекла  дверей,  чтобы  не  повысилось  давление  воздуха  в
салоне  автомобиля.  Работы,  связанные  с  приложением  усилий  к  стеклу,  можно
начинать  через 14 часов  после  полимеризации  клея.  Оптимальная  прочность
достигается через 4-6 суток в зависимости от температуры окружающего воздуха.

Проверьте герметичность клеевого шва, обильно поливая водой установленное стекло.
Снятие и установка заднего и боковых стекол выполняйте аналогично снятию и установке
ветрового стекла.

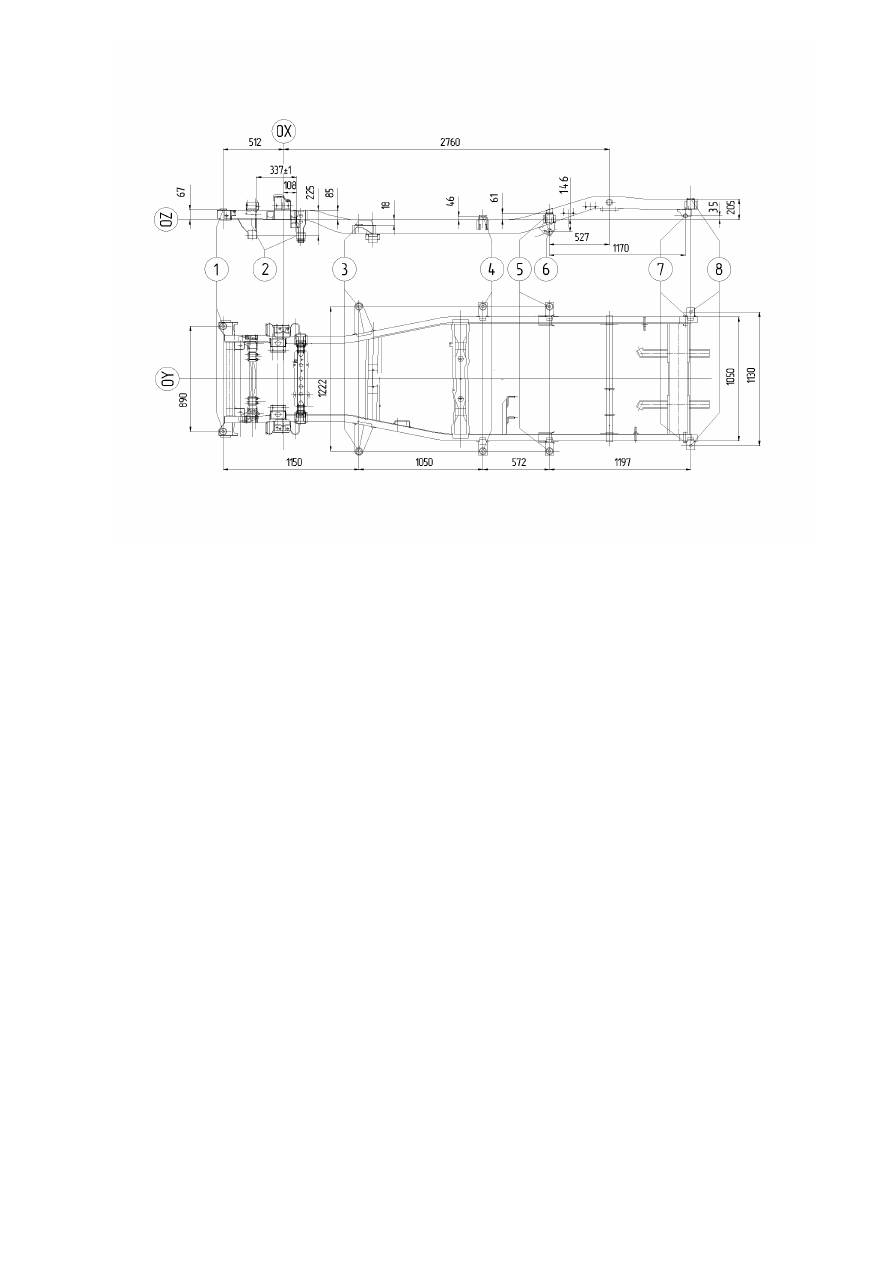

Рис.   . Основные справочные размеры точек крепления кузова и подвески:


      Кронштейны:

1.  – крепления кузова 1-го ряда;
2.  – крепления передней подвески;
3.  – крепления кузова 2-го ряда;
4.  – крепления кузова 3-го ряда;
5.  – крепления кузова 4-го ряда;
6.  – крепления проушины задней рессоры;
7.  – крепления серьги задней рессоры;
8.  – крепления кузова 5-го ряда;

OX – продольная ось автомобиля;
OY – поперечная ось автомобиля;
OZ – вертикальная ось автомобиля.
