Dadi / Derways Shuttle. Руководство - часть 29

ДВЕРИ

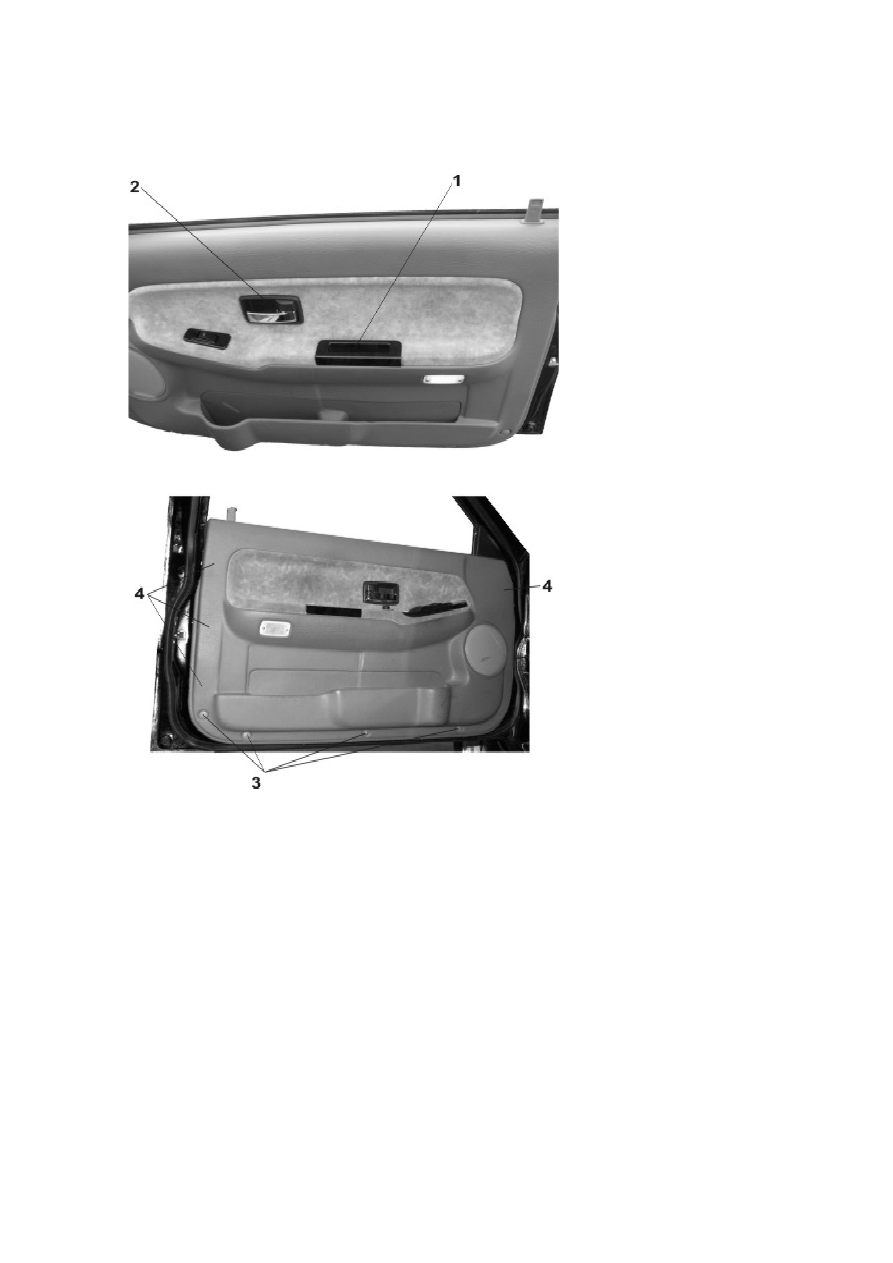

РАЗБОРКА ПЕРЕДНЕЙ ДВЕРИ



Вытащите  резинку  из  ручки
подлокотника передней двери
и

выверните

два

самонарезающих

винта,

находящихся

под

ней.

Снимите  ручку  подлокотника
1 (см.  рисунок).  Выверните
самонарезающий

винт

из

ручки

открывания

замка

передней  двери 2. Снимите
облицовку

ручки

замка

передней  двери.  Снимите
декоративные  заглушки 3 и
выверните  самонарезающие
винты,

находящиеся

под

ними.  С  помощью  отвертки
снимите  заглушку  отверстия
крепления  бокового    зеркала
заднего  вида.  Аккуратно  с
помощью

отвертки,

преодолевая  сопротивление
пластмассовых держателей 4,
отсоедините  их  поочередно.
Отсоедините  электрические
разъемы

выключателей

стеклоподъемников,

акустической

системы

и

плафона

освещения.

Возьмите  внутреннею  панель
передней

двери

снизу,

потяните  на себя и вверх. Снимите внутреннюю панель передней двери. Сборка
производится  в обратной последовательности.

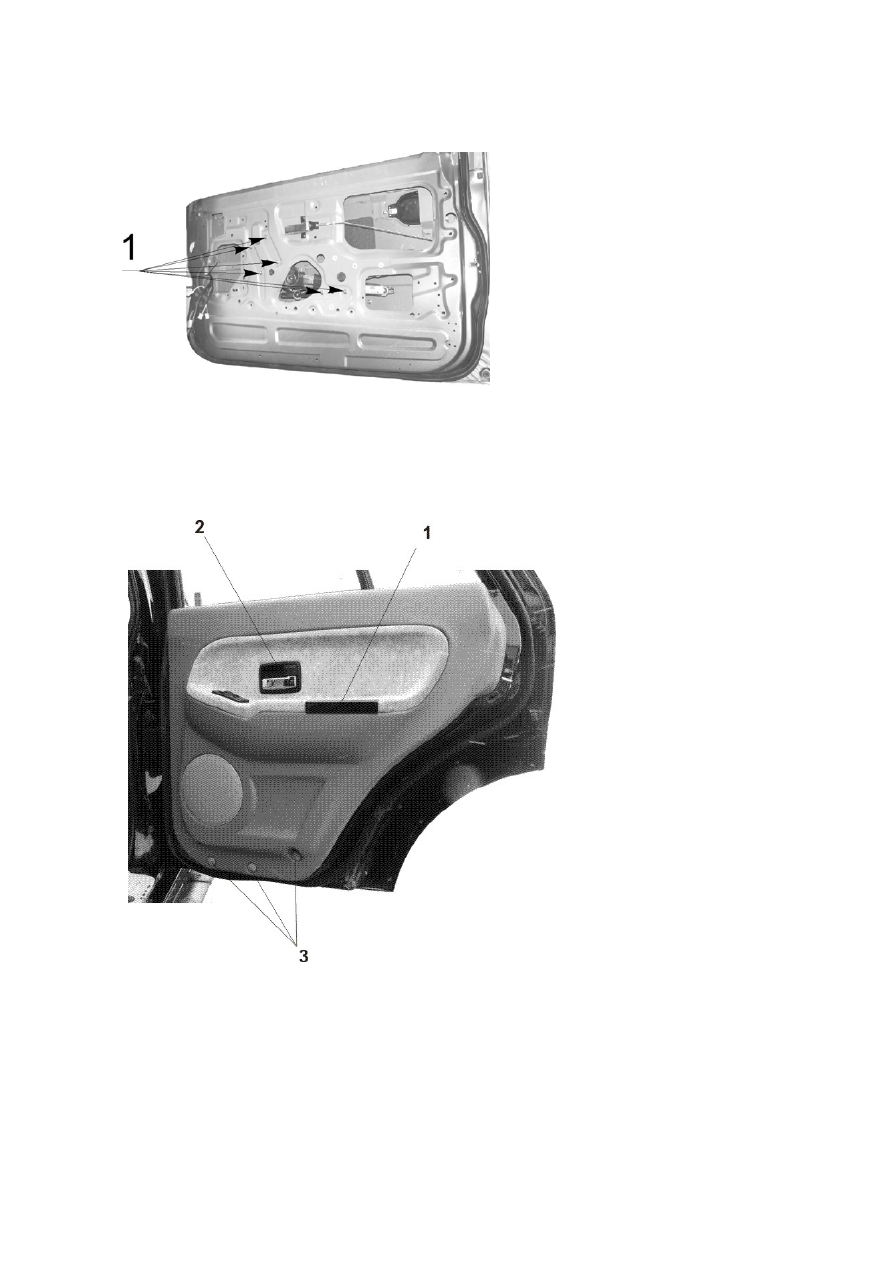

СНЯТИЕ И УСТАНОВКА СТЕКЛОПОДЪЕМНИКА ПЕРЕДНЕЙ ДВЕРИ





Для

снятия

стеклоподъемника  с  каркаса  двери,
необходимо  открутить  два  винта,
крепящих

присоединительную

планку  стеклоподъемника  к  обойме
стекла,  а  также  гайки 1 (см.  рис.).
Установка производится в обратной
последовательности.


















РАЗБОРКА ЗАДНЕЙ ДВЕРИ



Вытащите  резинку  из  ручки
подлокотника  задней  двери  и
выверните

два

самонарезающих

винта,

находящихся

под

ней.

Снимите ручку подлокотника 1
(см.

рисунок).

Выверните

самонарезающий

винт

из

ручки

открывания

замка

задней  двери 2. Снимите
облицовку ручки замка задней
двери. Снимите декоративные
заглушки 3 и  выверните
самонарезающие

винты,

находящиеся

под

ними.

Аккуратно

с

помощью

отвертки,

преодолевая

сопротивление

пластмассовых  держателей,
отсоедините  их  поочередно.
Отсоедините

электрические

разъемы

выключателя

стеклоподъемника и акустической системы. Возьмите внутреннею панель задней
двери  снизу,  потяните    на  себя  и  вверх.  Снимите  внутреннюю  панель  задней
двери. Сборка производится  в обратной последовательности.

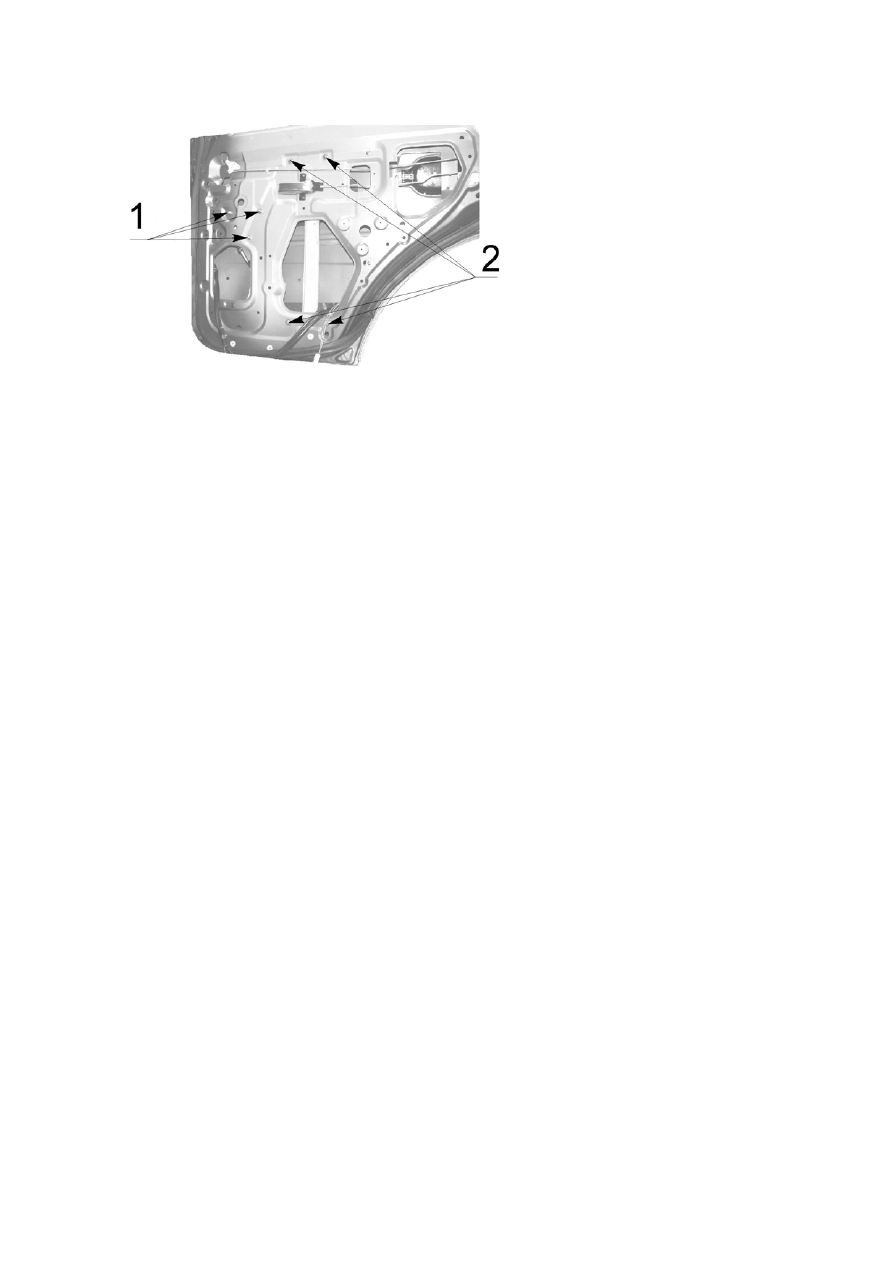

СНЯТИЕ И УСТАНОВКА СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ


Для снятия стеклоподъемника с
каркаса двери, необходимо
открутить два винта, крепящих
присоединительную планку
стеклоподъемника к обойме стекла,
а также три гайки 1 (см. рисунок).
Установка производится в обратной
последовательности
