Самосвал Beifang Benchi. Руководство - часть 2

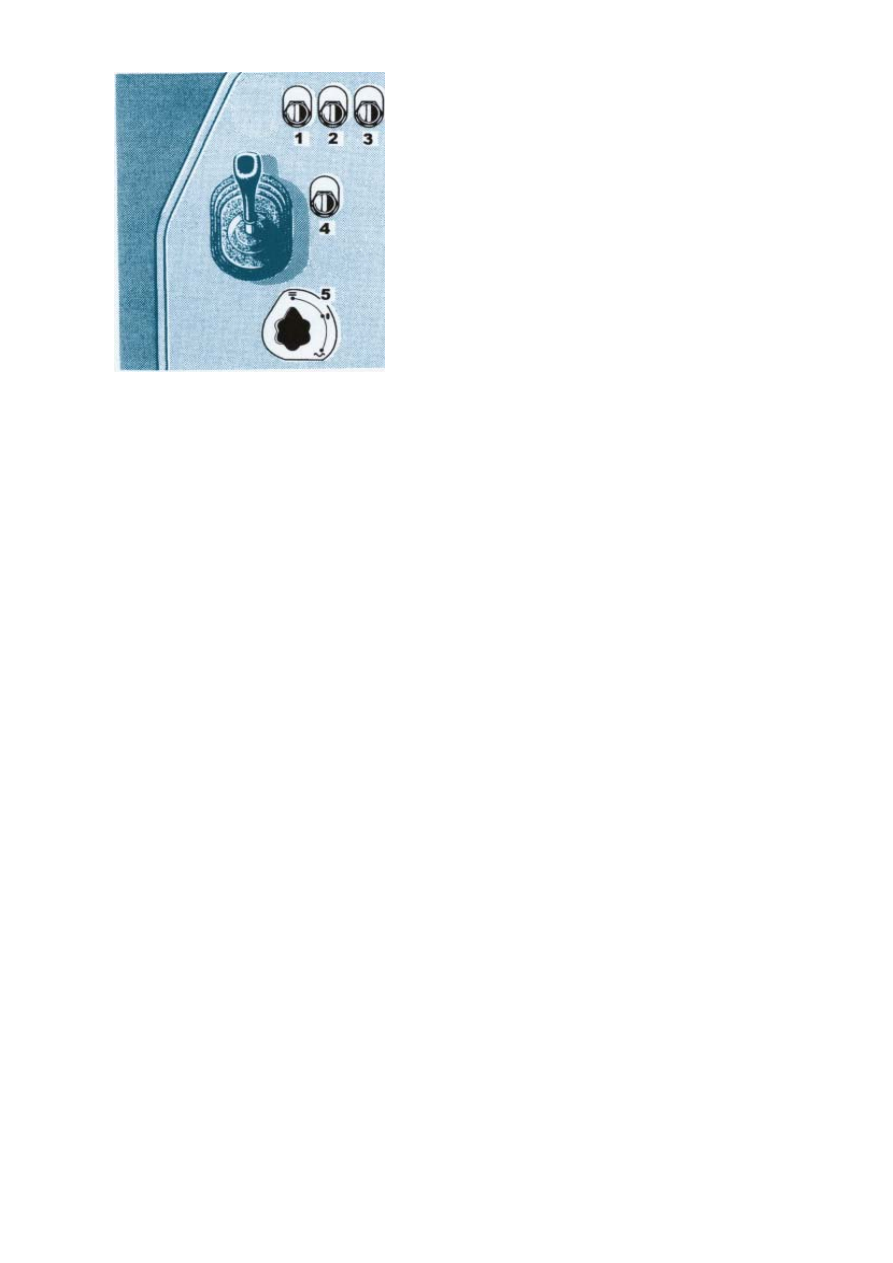

2.9 Рычаг переключения передач
1.  Переключатель  управления  блокировкой  дифференциала
между колесами задних мостов;
    Блокировка  дифференциала  между  колесами  первого  и вто-
рого мостов;
2.  Рычаг  управления  блокировкой  дифференциала  между  ко-
лесами полноприводного переднего моста;
3. Рычаг управления блокировкой межосевого дифференциала
коробки отбора мощности;
    Блокировки межосевого дифференциала между раздаточной
коробкой и задними мостами;
    Блокировка  межосевого  дифференциала  между  задними
мостами;
4. Управление коробкой отбора мощности
5. Управление раздаточной коробкой

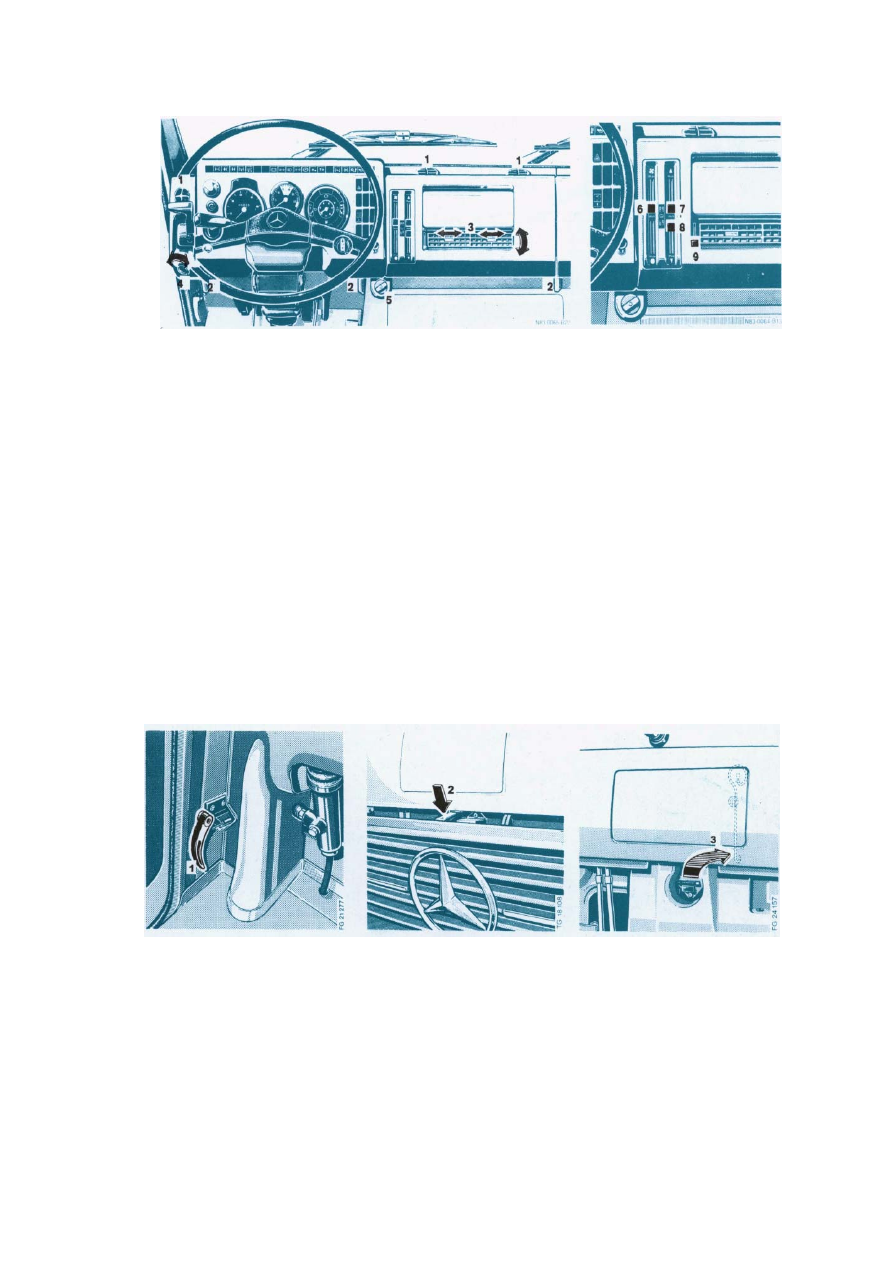

2.10 Отопление и вентиляция

Все рычаги и переключатели могут регулироваться
бесступенчато.
1. Боковые сопла подачи воздуха (регулируются)
2. Сопла подачи воздуха
3. Центральное сопло подачи воздуха (регулируются)
4. Ручка подачи свежего воздуха:
    Налево = открыто
    Направо = закрыто
5. Ручка подачи тёплого воздуха:
    Положение ручки: нижнее = закрыто
                                    верхнее = открыто
6. Ручка-переключатель вентилятора
    Место ручки: нижнее = закрытие
                            верхнее = открытие

7. Ручка-переключатель подачи воздуха на лобовое окно и
форточки
    Положение ручки: нижнее = закрыто
                                    верхнее = открытое
8. Ручка-переключатель подачи воздуха в ноги водителя
    Положение ручки: нижнее = закрыто
                                    верхнее = открыто
9. Ручка-переключатель подачи воздуха через центральные
сопла
    Положение ручки: нижнее = закрыто
                                    верхнее = открыто

2.11 Открытие передней крышки

1. Ручка

（в левой стороне от

педали сцепления

）

2. Ключ-скоба

3. Пружинный замок (для открытия передней
крышки)

- Придвиньте ручку 1, передняя крышка сама раскроется до места ключа-скобы.
- слегка отодвиньте переднюю облицовочную решетку, откройте ключ-скобу 2.
- откройте пружинный замок 3, и можете открыть переднюю крышку.

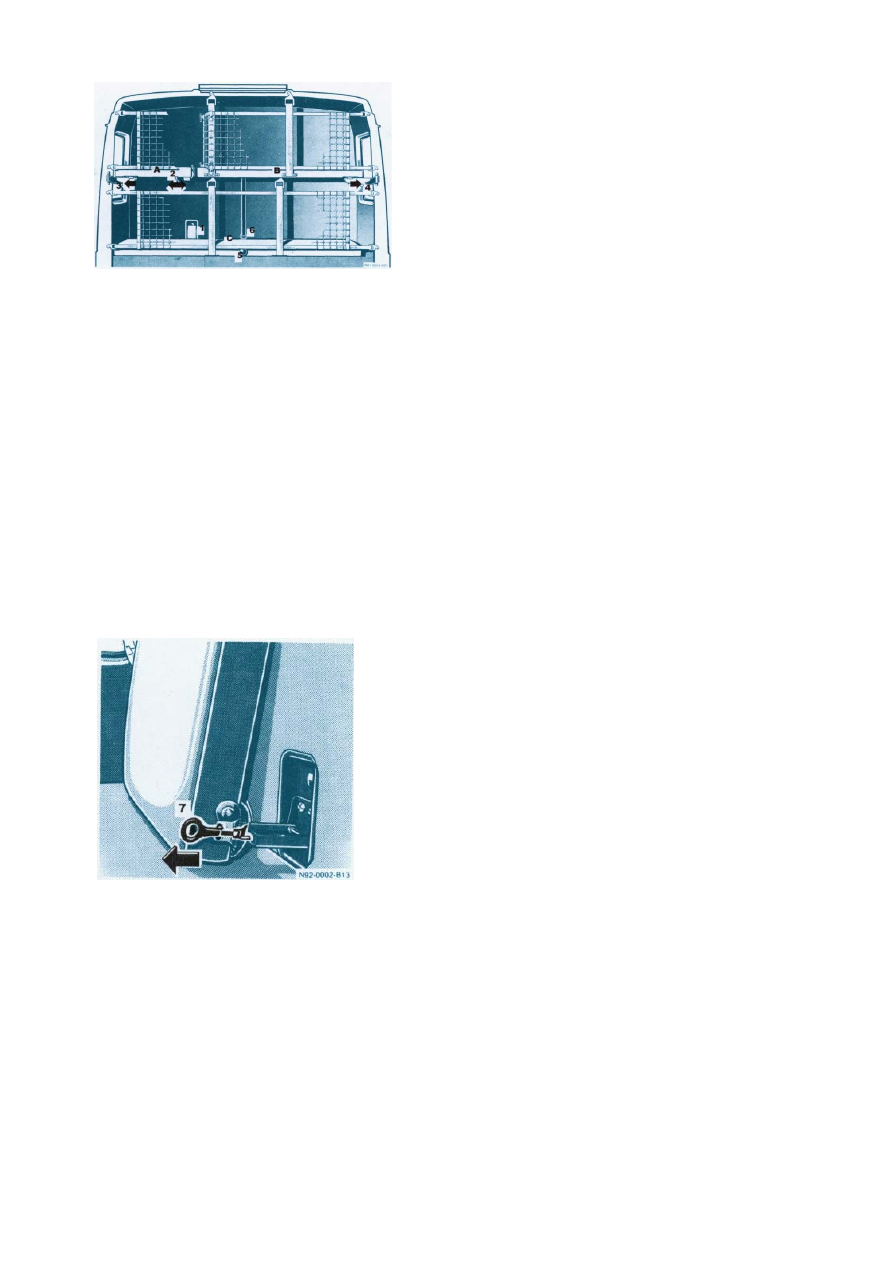

A. Правое верхнее спальное место
B. Левое верхнее спальное место
C. Нижнее спальное место

2.12 Спальное место (для большой кабине)
Опускание левого верхнего спального места:
- Снять защитную решётку.
Внимание:  сцепку  правой  верхней  защитной  решётки  можно
повесить на задней стенке кабины.
- Отодвинуть направо пружинный замок (2), и по возможности
слегка двинуть до конца.
-  Затем  слегка  поднять  спальное  место,  отодвинув  стопорное
устройство (3). Продолжайте  поднимать  спальное  место,  ото-
двинув прямую стрелу.
- Опустите спальное место, и закрепите на опоре.

Поднятие левого верхнего спального места:
- Слегка нажмите и опустите спальное место, чтобы стопорное устройство(1) освободилось.
- Поднимите спальное место, и вращая прямую стрелу соедините с фиксатором спального места.
- Отодвиньте блокирующий рычаг(2) налево, и старательно слегка отодвиньте его до конца.
- Установите защитную решётку.
Опустите правое верхнее спальное место:
- Снимите защитную решётку.
- отодвиньте пружинный замок (2) направо, надо старательно его отодвинуть до конца.
- слегка поднимая спальное место, отодвиньте стопорное устройство (4). Продолжайте поднимать спальное ме-
сто, отодвинув прямую стрелу.
- опустите спальное место, и закрепите на опоре.

Поднятие правого верхнего спального места:
- поднимите спальное место, и вращая прямую стрелу соедините с
фиксатором спального места.
- отодвиньте блокирующий рычаг (2) налево, и старательно слегка
отодвиньте его до конца.
- Установите защитную решётку.
Поднятие нижнего спального места:
- Снимите защитную решётку.
- Слегка нажимайте спальное место, потяните кнопку (5). Поднимая
спальное место закрепите защитный ремень (6), или закрепите её на
засове замка спального места.

7. Блокирующий механизм

Опускание нижнего спального места:
- Снимите защитный ремень (6).
- Опустите спальное место, закрепите его с засовом замка.
- Установите защитную решётку нижнего спального места.

3 Эксплуатация автомобиля
3.1 Подготовка автомобиля к движению
Каждый день необходимо осматривать и проверять:
- аварийные устройства, огнетушитель.
Перед пуском двигатели осмотрите и проверьте:
- уровень топлива в баке;
- запорные устройства кабины;
- исправность приборов освещения и световой сигнализации;
- прицепное устройство;
- уровень масла в картере;
- давление в шинах.
После пуска двигатели осмотрите и проверьте:
- Давление масла двигателя;
- Состояние привода рулевого управления;
- Давление рабочей тормозной системы.
Уровень топлива в баке:
Вставьте ключ в замок зажигания, и вращайте до положения пуска,
посмотрите на приборы, и проверьте уровень топлива. При необходи-
мости заправить топливо. Перед заправкой топлива заглушите двига-
тель и отопительные агрегаты.
Выпуск конденсата из воздушного ресивера.
Нажмите и потяните атмосферный клапан. Если атмосферный клапан
забит, необходимо его снять и почистить или заменить.

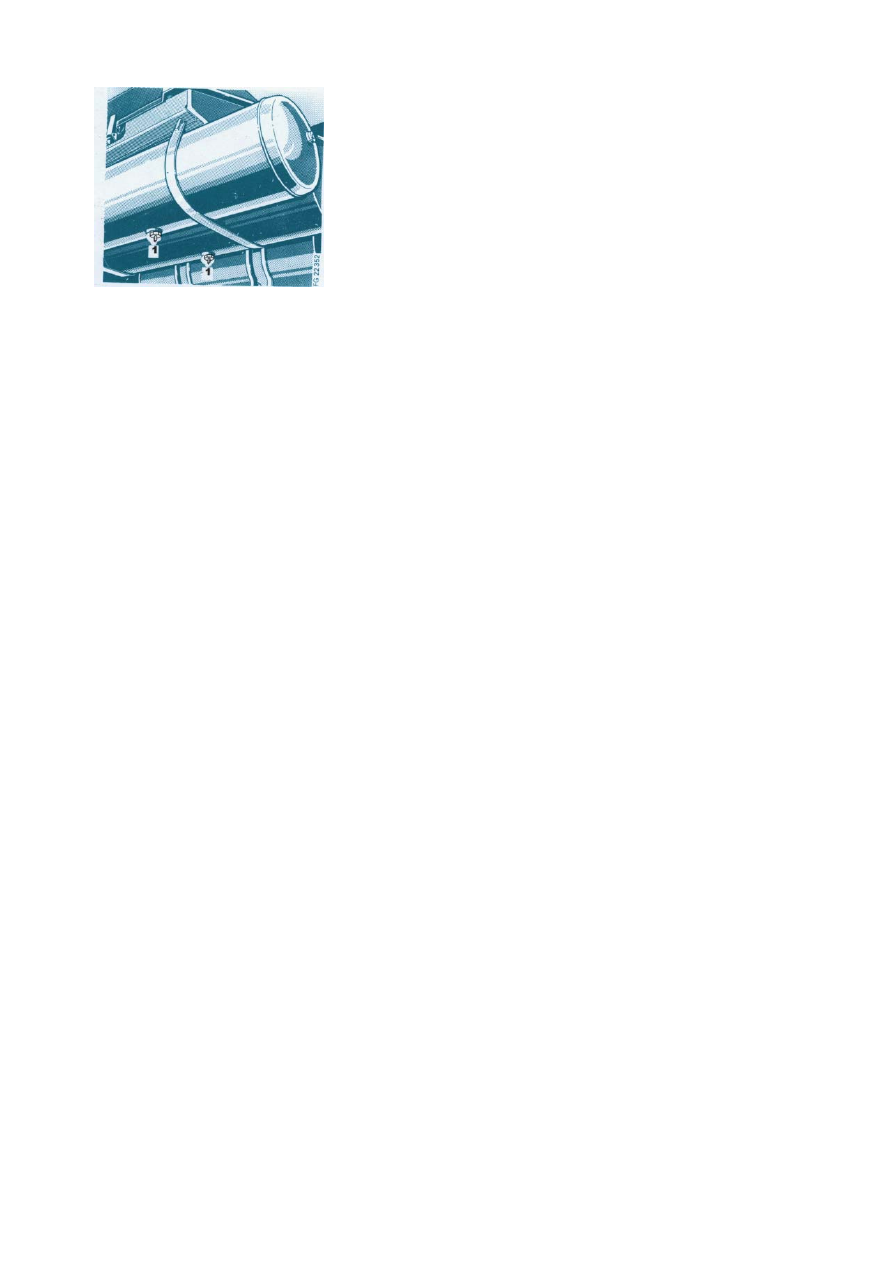

Воздушный ресивер
1 Атмосферный клапан

ВНИМАНИЕ! Перед снятием атмосферного клапана, необходимо
многократно нажать на педаль тормоза, и выпустить сжатый воздух.

3.2 Пуск и останов двигателя
При первом пуске двигателя соблюдайте меры безопасности:

При температуре окружающей среды ниже 0

℃ когда двигатель трудно запускается, необходимо использовать

предпусковой подогреватель.
- Установите в нейтральное положение рычаг управления коробкой передач;
- Автомобиль заторможен стояночной тормозной системой;
Пуск двигателя.
- Вставьте ключ в замок зажигания, вращайте до положения пуска, сигналы зарядки и масляного давления загора-
ются. Если двигатель работает в нормальном режиме, то такие сигналы гаснут. Не допускайте большой частоты
вращения двигателя сразу после пуска.
- если двигатель не начал работать, повторите пуск. Повторно пускать двигатель стартером можно только после
одноминутного перерыва.
- после работы стартера, сразу смотрите указатель давления масла. Если масляное давление низкое, необходимо
сразу заглушить двигатель.

Останов двигателя.
- опустите педаль акселератора;
- нажать клапан управления перед сиденьем водителя, и двигатель остановится.
