Рисунок 69 - Схема электрическая электрооборудования подогревателя

5.3.18.2 Возможные неисправности



Аварийное отключение подогревателя возможно в следующих слу-

чаях:

если пламя не образуется,  подача  топлива продолжается не более

180 с;

если пламя гаснет во время работы, подача топлива продолжается не

более 90 с;

при перегреве (срабатывание ограничителя нагрева) подачи топлива

нет;

при выключении вследствие срабатывания защиты от пониженного

напряжения 10,5

-0,5

 В, которое продолжается более 20 с, подачи топлива

нет.

После устранения причины неисправности снимите аварийную бло-

кировку путем выключения и нового включения подогревателя. В случае

перегрева установите включатель ограничителя нагрева в исходное поло-

жение.



5.3.18.3 Диагностика при аварийном отключении подогревателя



Проверьте исправность предохранителей и штекерных разъемов, це-

лостность электропроводки, отсутствие её обрыва.

По характеру мигания лампочки на включателе, являющейся индика-

тором  работы  подогревателя,  определяют  вид  его  неисправности.  Для

этого необходимо вести подсчет количества длинных импульсов лампоч-

ки, которые следуют после 5 коротких её сигналов:

1  -  пуск отсутствует (после двух попыток);
2  -  обрыв пламени (повторяется более пяти раз);
3  -  падение напряжения ниже допустимого или повышение напря-

жения выше допустимого (диапазон рабочего напряжения 10-15 B);

4  -  преждевременное распознавание пламени;
5  -  обрыв цепи или короткое замыкание датчика пламени 15;
6  -  обрыв цепи или короткое замыкание датчика температуры 14;
7  -  обрыв цепи или короткое замыкание дозирующего насоса 12;
8  -  обрыв цепи или короткое замыкание или неправильное число

оборотов электродвигателя нагнетателя воздуха для горения 17;

9  -  обрыв цепи или короткое замыкание свечи накаливания 20;
10 – перегрев;
11 - обрыв цепи или короткое замыкание электродвигателя циркуля-

ционного насоса 18;



5.4 Регулировка механизмов и агрегатов



5.4.1 Регулировка установки силового агрегата







171

Для виброизоляции рамы трактора от воздействия инерционных сил

двигателя на тракторе применена эластичная подвеска. Двигатель с муф-

той сцепления и коробка передач жестко соединены между собой и обра-

зуют  силовой  агрегат,  устанавливаемый  на  раму  трактора  на  резиноме-

таллических амортизаторах: переднем, четырех боковых и двух задних.

Для исключения перекосов, вызывающих перенапряженность в боко-

вых опорах и несущих корпусных деталях, при установке силового агрега-
та на раму трактора или замене амортизаторов отрегулируйте его опоры.

Во время эксплуатации трактора следите, чтобы на амортизаторы не

попадало топливо и масло, так как это приводит к преждевременному их
износу.

Периодически контролируйте затяжку опор силового агрегата.
Регулировку  установки  силового  агрегата  выполняйте  в  следующем

порядке:

- закрепите амортизаторы 5 и 7 (см. рисунок 70) вместе с защитными

колпаком  8  и  кронштейном 4  на  переднем  опорном  шипе  6  двигателя, а
затем амортизаторы 11 вместе с защитными колпаками 12 и кронштейном
13 на заднем опорном шипе коробки передач;

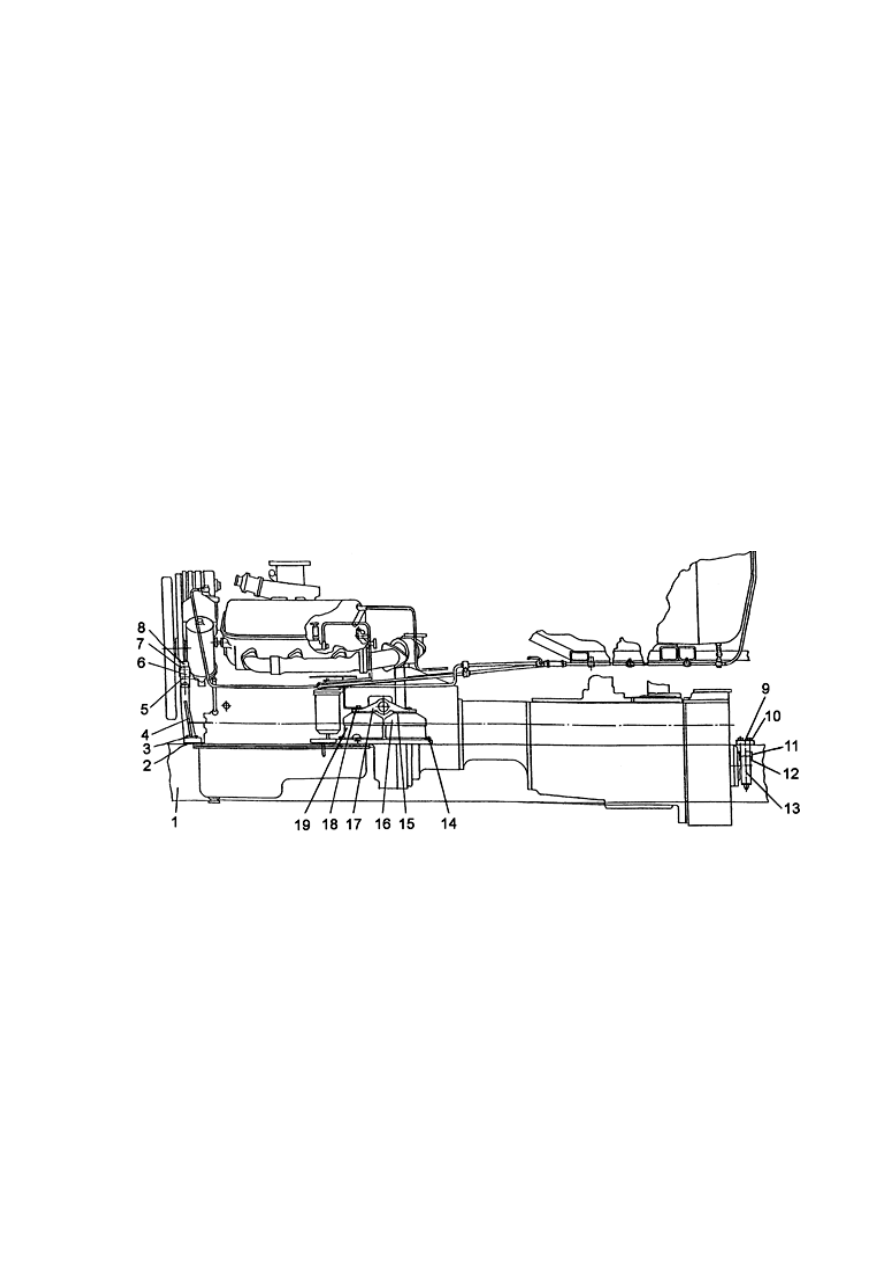

1  -  рама;  2,15  -  прокладка  регулировочная;  3,10,14,18  -  болт;  4,13  –  кронштейн;
5,7,11,19 - амортизатор; 6 – опорный шип двигателя; 8,12 - колпак защитный; 9 - бон-

ка–метка; 16 - кожух; 17 - опора боковая



Рисунок 70 - Установка силового агрегата трактора



- установите кронштейны с амортизаторами 19 на раму 1 трактора;
-  установите  силовой  агрегат  всеми  опорами  на  раму.  Закрепите  к

раме заднюю опору и частично боковые опоры 17 к амортизаторам 19;

- образовавшийся зазор между опорными поверхностями кронштейна

4  и  верхними  полками  лонжеронов  рамы  заполните  регулировочными

прокладками  2.  Толщина  набора  прокладок  должна  быть  одинаковой  с

каждой стороны и на 1-2 мм превышать величину зазора;

- после установки прокладок закрепите все опоры к раме болтами.


172

В случае отсутствия зазора между кронштейном 4 и верхними полка-

ми лонжеронов рамы подложите с двух сторон  регулировочные проклад-

ки 15 между боковыми опорами 17 и колпаками 16 боковых амортизато-

ров до появления видимого зазора между кронштейном 4 и рамой 1 и от-

регулируйте передние опоры установкой прокладок 2, как указано выше.

После установки прокладок закрепите все опоры болтами
Во время эксплуатации  трактора следите за тем, чтобы на амортиза-

торы  не  попадали  масло  и  топливо.  Это  выводит  их  преждевременно  из
строя.



5.4.2 Регулировка приводов управления двигателем



На тракторе установлено тросовое управление подачей топлива с по-

мощью  педали  и  рычага,  расположенного  справа  от  рулевой  колонки.
Имеется также привод останова двигателя. Останов двигателя осуществ-
ляется рукояткой красного цвета, находящейся справа от рулевой колон-
ки. При перемещении рукоятки "на себя" двигатель прекращает работу.

Для  регулировки  привода  управления  подачей  топлива  установите

рычаг  13  (рисунок  71)  привода  подачи  топлива  параллельно  переднему
стеклу кабины (крайнее положение "от себя") и гайками 7 отрегулируйте
трос 21 до положения рычага 35 на топливном насосе, соответствующего
максимальной  частоте  вращения  холостого  хода  (подаче  топлива),  при
этом болт 17 должен упираться в гайку 15, а педаль 12 управления пода-
чей топлива своим упором 18 в коврик на полу кабины.

Для регулировки привода останова двигателя:
- рукоятку 14 троса 28 останова двигателя установите в крайнее ниж-

нее  положение.  Закрепите  оболочку  троса  планкой  32  и  болтами  31  на
кронштейне 30;

-  свободный  конец  троса  закрепите  винтом  на  рычаге  38,  при  этом

скоба 33 останова двигателя должна находиться в положении включенной
подаче топлива.

Порядок регулирования установки педали 12 привода управления по-

дачей топлива:

- по высоте. При нажатии педали до пола проверить возможность пе-

ремещения рычага 13 ручной управления подачей топлива "от себя". Ес-
ли перемещение отсутствует, то регулировка выполнена правильно. Если
есть  перемещение,  то  педаль  необходимо  приподнять,  для  чего  раскон-
трить  контргайку  (с  левой  резьбой),  находящуюся  под  декоративным
щитком над педалью. Добиться совпадения ходов.

- расстояния между педалями управления подачей топлива и тормо-

зом должно быть 60±10 мм:

первый способ:

- снять педаль, расконтрить упомянутую гайку. Если нужно умень-

шить расстояние, то переместить ее вместе с переходником влево. Если





173

нужно увеличить расстояние до педали тормоза, переместить гайку и пе-
реходник вправо. Переходник должен быть выставлен посередине резьбы
при изготовлении кабины.

- второй способ:

отпустить болт клеммного соединения педали и повернуть педаль в

нужную сторону.

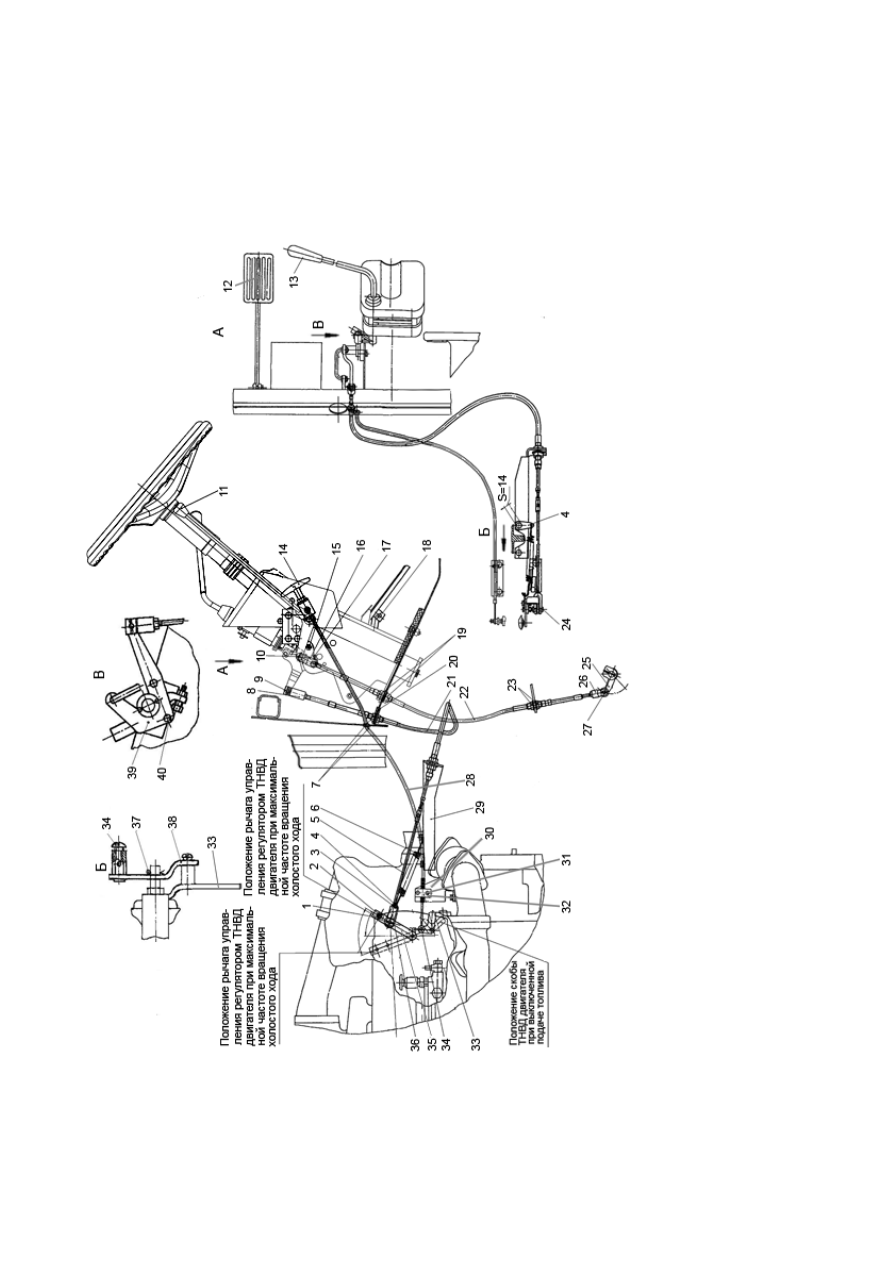

174



1

–

ск

оба

;

2,17,31,40

 –

 болт

;

3,7,15,19,23

–

га

йк

а;

4

–

се

рь

га

 п

ружи

ны

;

5

–

тяга;

6

–

пружи

на

;

8,16,3

6

 –

 ви

лк

а;

9

–

ос

ь;

10,24,27

 –

 п

але

ц;



11

–

рыч

аг

пе

ре

клю

че

ни

я

пе

ре

да

ч;

12

-

пе

да

ль

 уп

ра

вле

ни

я

пода

че

й

топ

ли

ва

;

14

-

ру

коятк

а

трос

а

ос

тан

ова

 дви

га

тел

я;

18

–

уп

ор

пе

да

ли

;

20

–

пла

нк

а

уп

лот

ни

теля;

21

–трос

уп

ра

вле

ни

я

пода

че

й

топ

ли

ва

;

22

–

трос

при

вода

 п

ере

клю

че

ни

я

пе

ре

да

ч;

25,38,39

–

рыч

аги

;

28

–

трос



пр

ивода

 ос

тан

ова

 дви

га

теля;

29,30

–

крон

штей

ны;

32

–

пла

нк

а;

33

–

ск

оба

 ос

тан

ова

 дви

га

теля

; 34

–

ви

нт;

 35

 –

 рыч

аг

 уп

ра

вле

ни

я

пода

че

й

ТН

В

Д двигателя

; 37

–

шп

ли

нт;

 38

-

рыч

аг





Ри

су

но

к

71



–

П

ри

во

ды

 у

пр

авл

ен

ия п

од

ачей

 т

оп

ли

ва и п

ер

ек

лю

че

ни

я пе

ре

дач

 т

рех

ди

пазо

нн

ой

 к

ор

об

ки

 пе

ре

да

ч





175

5.4.3 Регулировка муфты сцепления и тормозка



Правильно  отрегулированная  муфта  сцепления  во  включенном  со-

стоянии  не  должна  пробуксовывать,  а  при  нажатии  на  педаль  должна

полностью выключаться.

Во время работы двигателя не держите ногу на педали муфты сцеп-

ления,  так  как  это  приводит  к  преждевременному  износу  фрикционных

накладок ведомых дисков и выходу из строя муфты сцепления.

Регулировку  муфты  сцепления,  зазора  тормозка  и  работу  привода

муфты  сцепления  проверяйте  при  давлении  воздуха  в  пневмосистеме  не

менее 0,5 МПа (5 кгс/см

2

).

Одновременно  с  регулировкой  муфты  сцепления  проверьте  и,  при

необходимости, отрегулируйте тормозок.

Для нормальной работы муфты сцепления при ее включенном поло-

жении зазор "В" между вилкой 3 (см. рисунок 72) выключения сцепления

и муфтой 17 выключения сцепления должен быть в пределах 3,6-4 мм. По

мере износа фрикционных накладок ведомого диска 19 зазор  "В" умень-

шается или совсем исчезает, в результате чего муфта сцепления пробук-

совывает  и  происходит  интенсивный  износ  фрикционных  накладок,  а

также выход из строя выжимного подшипника.

При слишком большом зазоре (более 5 мм) муфта сцепления выклю-

чается не полностью, что также приводит к быстрому износу фрикцион-
ных  накладок  ведомого  диска  и  накладки  колодки  тормозка  и  затрудне-
нию переключения диапазонов коробки передач, в особенности при тро-
гании трактора с места.

Величину зазора "В" регулируйте изменением длины тяги 10, в сле-

дующей последовательности:

- снимите крышку 15 люка корпуса муфты сцепления;
- отпустите контргайки 9 и 11 тяги 10;
- для увеличения зазора вворачивайте тягу 10, или выворачивайте  ее

для уменьшения зазора;

- выжмите и отпустите педаль 1;
- проверьте зазор "В" щупом;
- затяните контргайки 9, 11 и снова проверьте зазор "В" щупом.
Если  невозможно  восстановить  указанный  зазор  изменением  длины

тяги 10  (вилка  3  упирается  в  муфту  17  выключения) отрегулируйте  пер-
воначальное положение вилки 14 пневмокамеры 6. Для этого:

-  отпустите  контргайку  5  и  выньте  палец,  соединяющий  вилку  14  с

рычагом 13;

-  убедитесь,  что  рычаг  13  занимает  крайнее  положение  по  направле-

нию к двигателю, при этом вилка 3 выключения будет упираться в пятач-
ки 4;

- вращением вилки 14 выставьте размер "Б", равный 18-19 мм;


176

- вытяните шток 7 из пневмокамеры 6 и соедините вилку 14 и рычаг

13 пальцем;

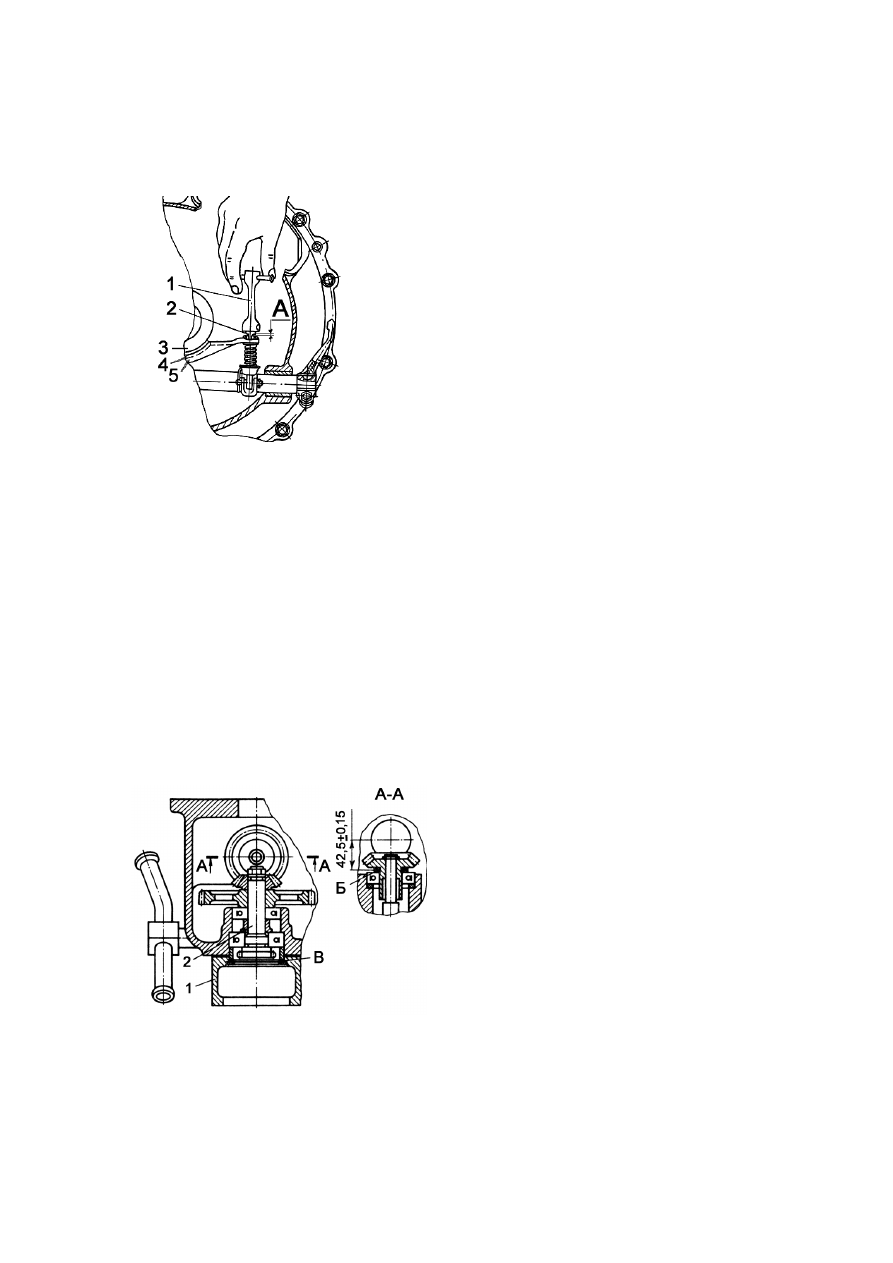

1  -  педаль;  2  -  пол  кабины;  3  -  вилка  выключения  сцепления;  4  -  пятачок;
5,9,11  -  контргайка;  6  –  тормозная  камера;  7  -  шток;  8,14  -  вилка;  10,22  -  тяга;
12 - сервомеханизм; 13 - рычаг; 15 - крышка люка; 16,23 - валик; 17 - муфта выклю-

чения сцепления; 18 - диск нажимной; 19 - диск ведомый; 20 - маховик; 21 – демп-

фер; А – размер (свободный ход педали - 35-40 мм); Б – размер (18-19



мм); В – зазор

(3,6-4 мм)



Рисунок 72 - Управление муфтой сцепления трактора



- законтрите вилку 14 гайкой 5;
- выставьте зазор "В" вращением тяги 10.
Допускается регулировать  зазор  "В" по  свободному  ходу  "А"  педа-

ли,  который  должен  быть  35-40  мм  при  отсутствии  давления  воздуха  в
пневмосистеме.

После регулировки зазора между вилкой 3 выключения сцепления и

муфтой 17 выключения сцепления проверьте и, при необходимости, отре-
гулируйте тормозок как указано ниже.

Для проверки и регулировки зазора между шкивом 3 (см. рисунок 73)

вала  муфты  сцепления  и  фрикционной  накладкой  4  колодки  тормозка  5
полностью  выключите  муфту  сцепления  (нажмите  на  педаль),  а  затем
гайкой 2 болта тормозка отрегулируйте зазор  "А" между торцами бонки





177

тормозной колодки 5 и гайки 2. Для этого отверните гайку 2 до полного
выхода  ее  выступа  из  паза  бонки  колодки  тормозка  (до  прекращения
щелчков), а затем заверните ее на 2-3 щелчка.







1 - ключ; 2 - гайка; 3 - шкив вала; 4 - накладка фрикци-

онная; 5 - колодка тормозка.



Рисунок 73 - Регулировка тормозка





В муфте сцепления применен механизм выключения с оригинальной

конструкцией  запорного  устройства,  особенности  которого  необходимо
учитывать при установке и снятии муфты с двигателя. Порядок установки
и снятия муфты сцепления с двигателя описан в руководстве по эксплуа-
тации двигателя.



5.4.4 Регулировка механизмов коробки передач и ее гидравличе-

ской системы



В  случае  замены  конических  зубчатых  колес  в  приводе  насоса  гид-

равлической системы коробки передач правильно отрегулируйте их уста-
новку:

-  подбором  прокладок  "Б"  (см.  рисунок  74)  установите  размер

42,5±0,15 мм;







1 - корпус проставочный; 2 - валик;

Б, В - прокладка;



Рисунок 74 - Схема регулировки

привода насоса гидравли-

ческой системы коробки

передач



- подбором прокладок "В" (при смещении валика 2 в сторону проста-

вочного корпуса 1) установите боковой зазор в зубьях конических пар 0,2-
0,4 мм.

Регулировка механизма блокировки переключения диапазонов и

заднего  хода,  позволяющего  переключать  их  только  при  полностью  вы-
