Трактор «КИРОВЕЦ» К-424. Руководство - часть 9









32



Фильтр грубой очистки поз. 4 оборудован автоматической системой подогрева топли-

ва и датчиком наличия посторонних жидкостей в фильтре, связанными с блоком управления
ДВС.

При заправке трактора кран поз.8 должен быть открыт (см. рис. 3.1). Разрешается за-

правка трактора топливом через заливную горловину в любой из двух топливных баков, при
этом  заполняются  оба  бака.  После  завершения  заправки  кран  поз.  8

обязательно  за-

крыть.



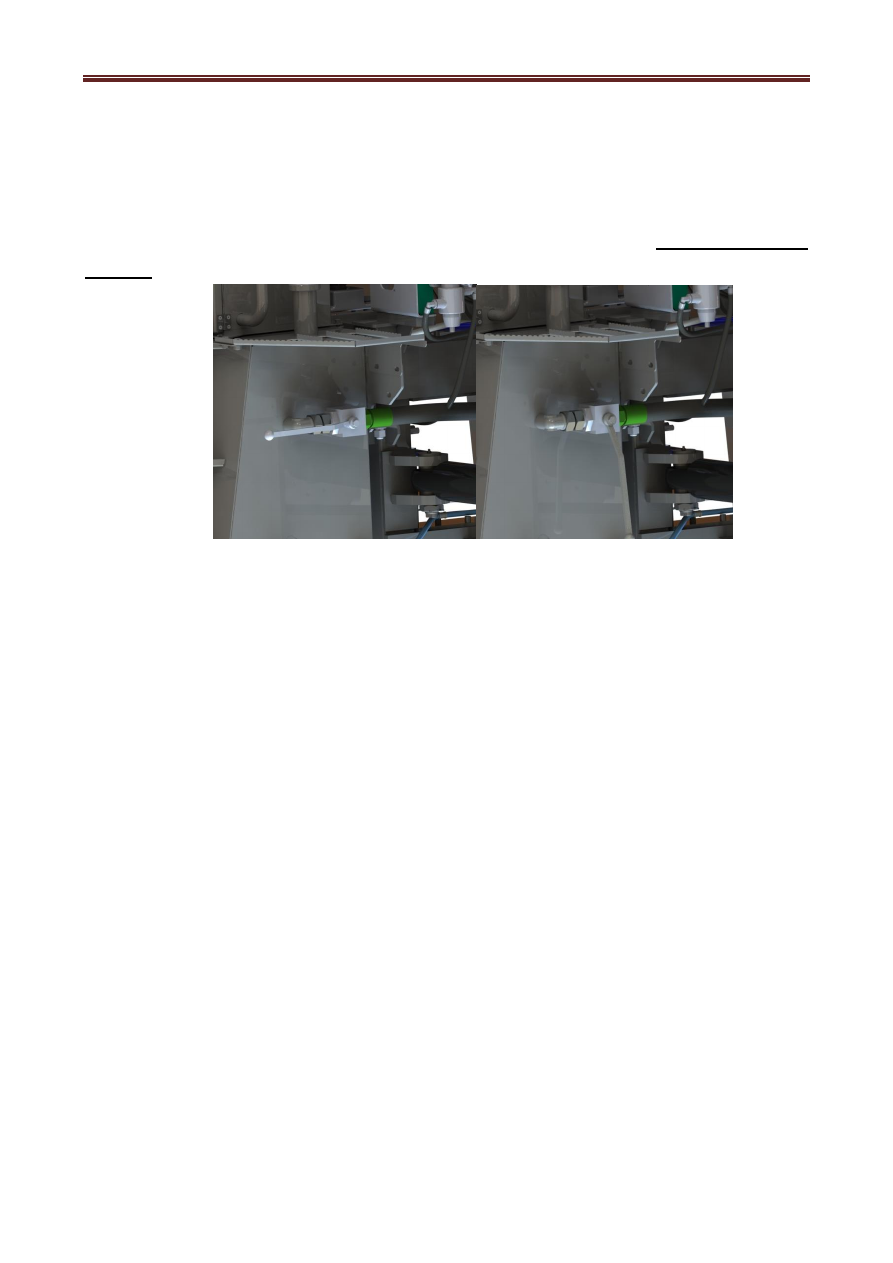

а) положение ручки крана при
заправке

б) положение ручки крана при работе
трактора

Рис. 3.1 Работа крана



3.4.3. Система охлаждения

Система  охлаждения  двигателя  закрытая,  с  компенсационным  контуром,  с  принуди-

тельной циркуляцией охлаждающей жидкости. В систему охлаждения входят водяной насос,
радиатор, расширительный бачок с паровоздушным клапаном с окном уровня охлаждающей
жидкости,  вентилятор с  электронным  управлением  от  ЭБУ  ДВС,  а  также  водяные  трубы  и
кран слива охлаждающей жидкости (см. рис.4, рис.4.1).








33

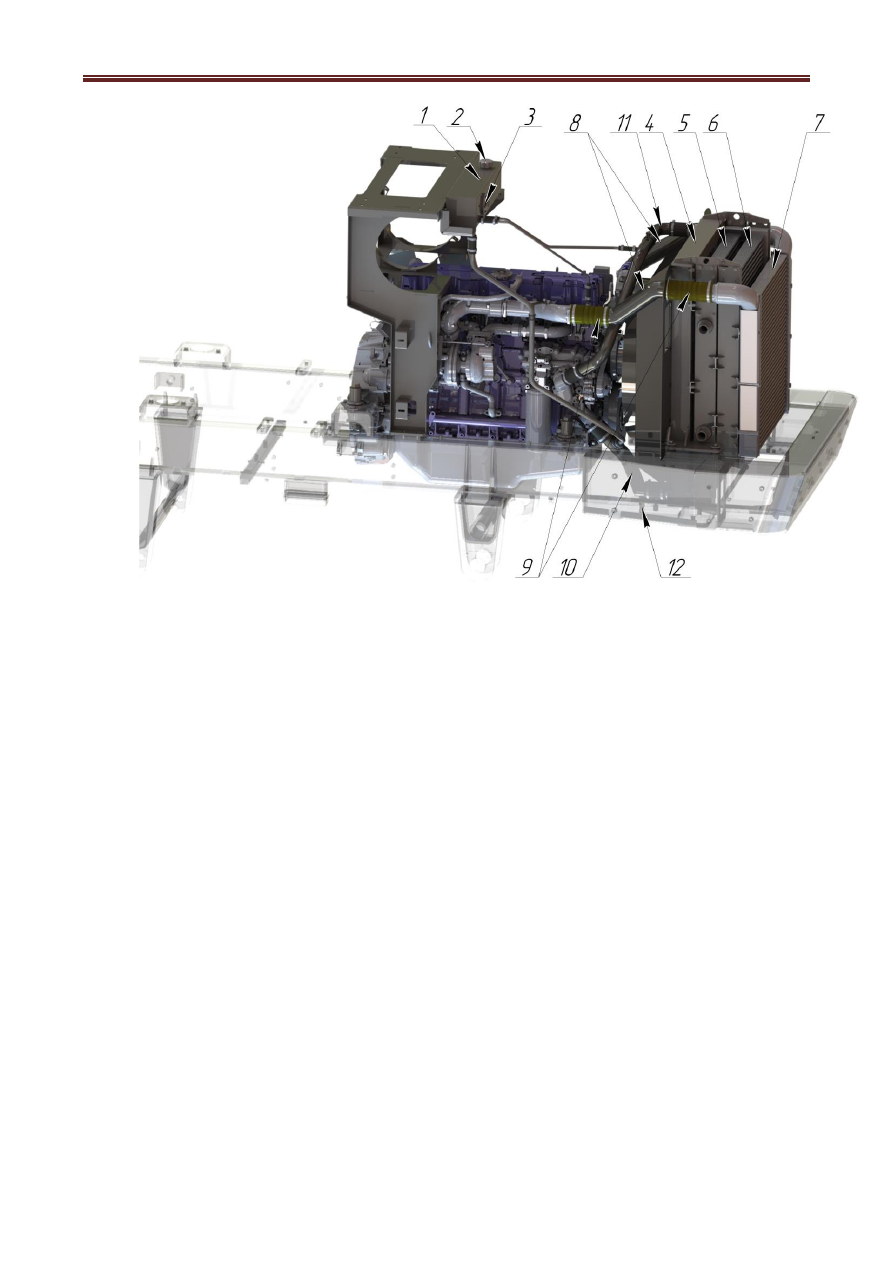

Рис.4. Система охлаждения

1 – бак расширительный; 2 – крышка с паровоздушным клапаном; 3 – окно смотровое

уровня ОЖ; 4 – секция охлаждения воды ДВС; 5 – секция охлаждения масла КПП, 6 – секция

охлаждения масла гидросистемы рабочего оборудования и управления поворотом; 7 – секция

охлаждения наддувочного воздуха ДВС; 8 – трубы подвода наддувочного воздуха от

турбины к ДВС; 9 – соединительные патрубки магистрали подвода наддувочного воздуха;

10– труба подвода холодной воды из радиатора в ДВС; 11 – труба подвода горячей воды из

ДВС в радиатор; 12 – кран слива охлаждающей жидкости из системы охлаждения ДВС.







34







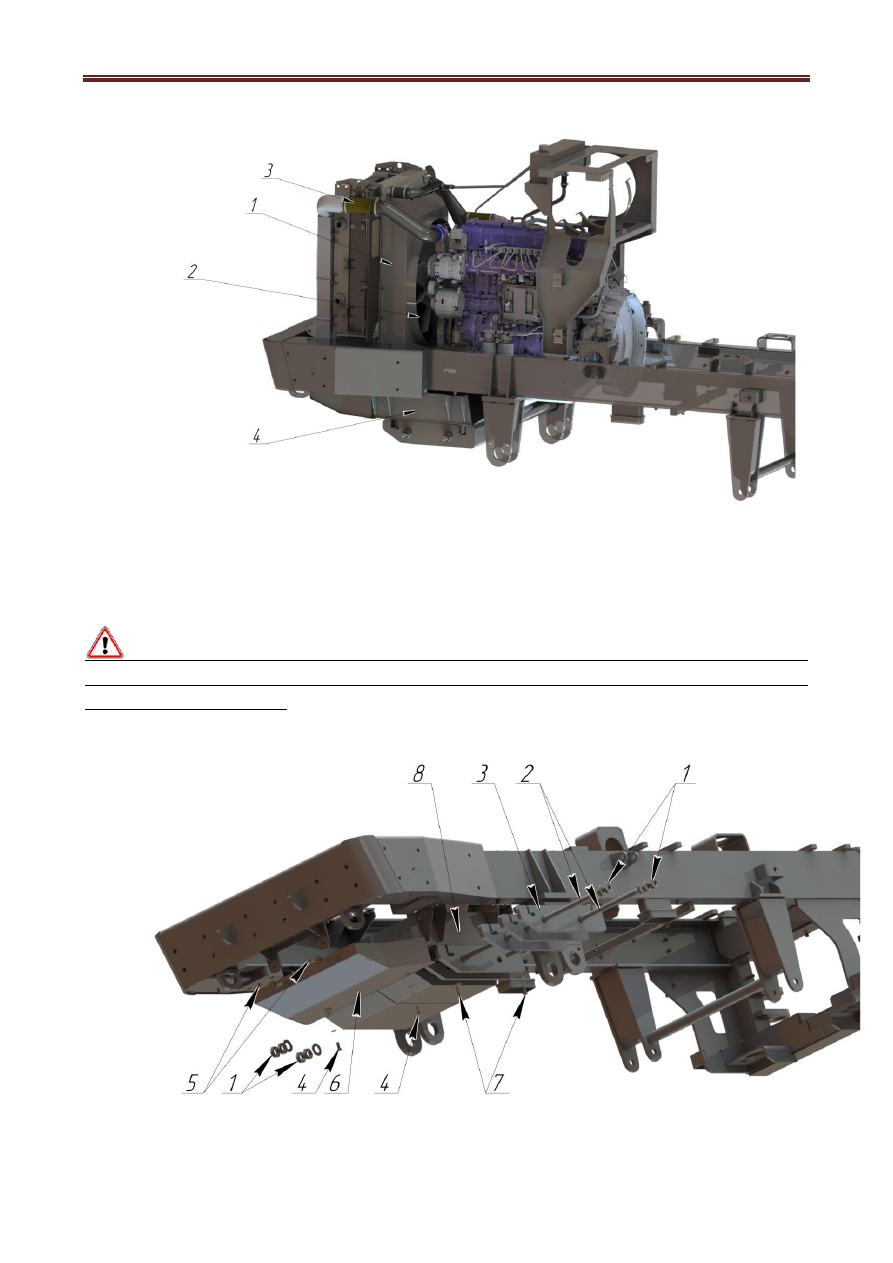

Рис. 4.1. Система охлаждения

1 – кожух радиатора; 2 - вентилятор с электронным управлением от ЭБУ ДВС; 3 - со-

единительный патрубок магистрали подвода наддувочного воздуха в ДВС; 4 – защита карте-
ра ДВС.

ВНИМАНИЕ! Замена ОЖ ДВС производится один раз в 3 года. Для замены ОЖ необ-

ходимо снять защиту 4 (смотри рис.4.1), открутить крышку 2 с расширительного бака 1, от-
крыть кран 12 (см. рис. 4).



Рис.4.2. Защита картера ДВС





35



Демонтаж защиты картера ДВС проводить в следующей последовательности:
1)  Открутить гайки 1 крепления балластных грузов с двух сторон.

2)  Вынуть шпильки 2.

3)  Снять груза балластные 3 (32 шт по 9 кг).

4)  Выкрутить болты 4 и 5, снять передний кожух защиты 6.

5)  Выкрутить болты 7 (4 шт), сныть защиту 8.
Установку защиты производить в обратном порядке.

3.4.4. Обслуживание блока радиаторов.

ВНИМАНИЕ!  Осмотр  секций  радиатора  на  наличие  подтёков  рабочих  жидко-

стей, повреждения пластин и засорения ячеек проводить каждые 40 м.ч. Слив масла из сек-
ции охлаждения наддувочного воздуха проводить через каждые 100 м.ч.

Схемы  раскрытия  секций  блока  радиаторов,  в  зависимости  от  модели  радиатора,

представлены на рисунках ниже.



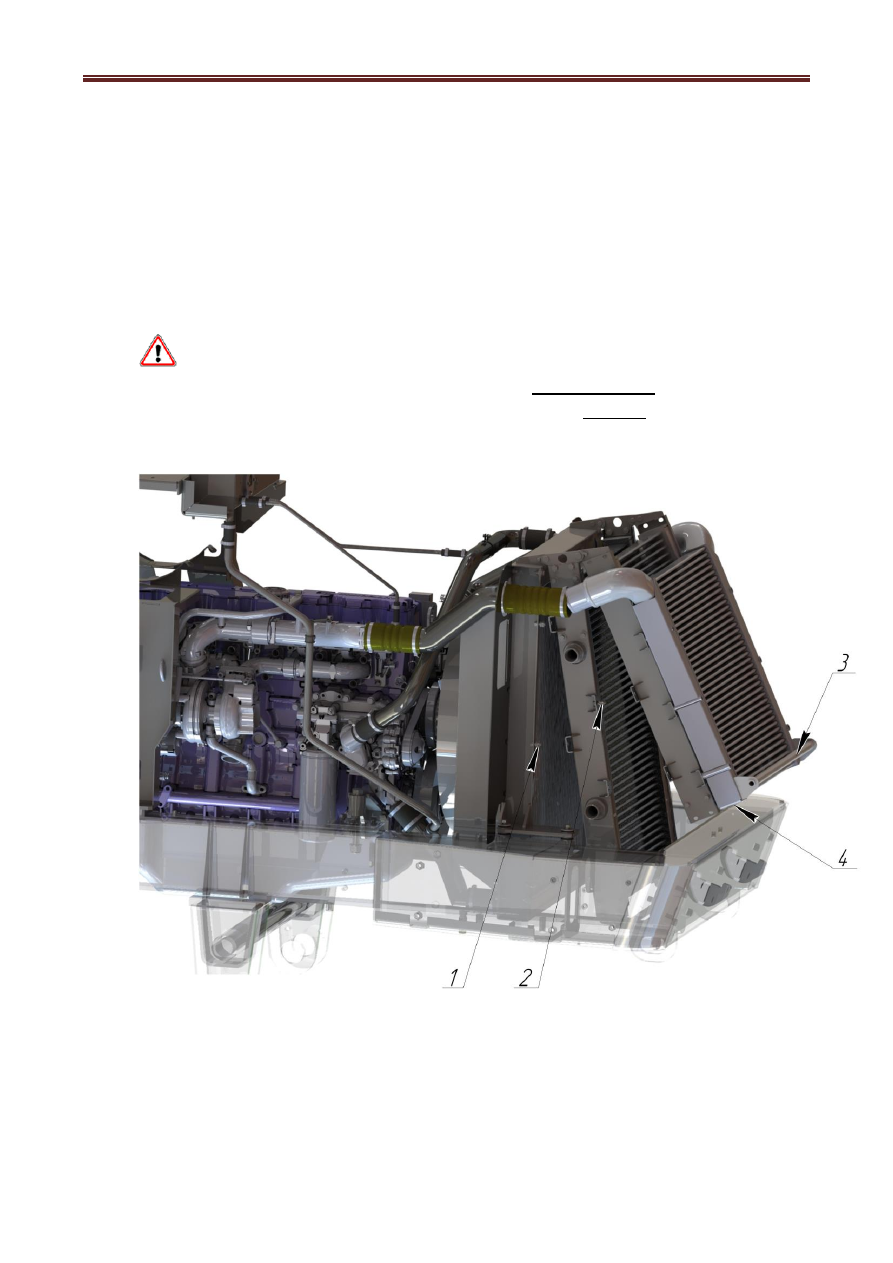

Рис.5. Раскрытие секций радиатора первого исполнения

1,2 – болты крепления секций блока радиаторов; 3 – ручка; 4 – пробка слива масла из

секции охлаждения наддувочного воздуха.
